Marca	Emos
Modelo	H3019
Tipo de producto	Videoportero con teclado numérico y lector RFID
Alimentación	12 V CC
Iluminación infrarroja	Sí
Ángulo de visión ajustable	Sí, mediante soporte orientable
Número máximo de códigos de usuario	200 (celdas 000-199)
Tipo de cable recomendado	FTP CAT.5/6 hasta 20 m, SYKFY 5×2×0,5 más allá
Distancia máxima de cableado	Hasta 115 m (según sección del cable)
Modo de desbloqueo	Código numérico (6 dígitos) y chip RFID
Retroiluminación del teclado	Ajustable: apagado, siempre encendido, encendido en modo trabajo
Contenido del embalaje	Cámara, soporte, base orientable, chips RFID, material de instalación, destornillador, manual
Mantenimiento	Limpiar con un paño húmedo después de desconectar
Seguridad	No tirar con la basura doméstica; reciclaje en puntos de recogida
Conformidad	Directiva 2014/53/UE
Fabricante	EMOS spol. s r. o.

Preguntas frecuentes - H3019 Emos

¿Cómo acceder al menú de programación?

Ingrese el código de fábrica 123456 y luego presione #. Escuchará dos pitidos largos.

¿Cómo modificar el código de acceso al menú de programación?

En el menú, presione 0 luego #. Ingrese un nuevo código de 6 dígitos y presione #. Salga con *.

¿Cómo agregar un código de desbloqueo?

En el menú, presione 1 luego #. Ingrese el número de celda (000-199), luego un código de 6 dígitos, confirme con #. Repita para otros códigos.

¿Cómo borrar un código de desbloqueo?

En el menú, presione 2 luego #. Ingrese el número de celda (000-199) o 99 para borrar todo, luego presione #.

¿Cómo agregar un chip RFID?

En el menú, presione 3 luego #. Ingrese el número de celda (000-199), luego coloque el chip cerca del lector IC. Un pitido largo confirma el registro.

¿Cómo borrar un chip RFID?

En el menú, presione 4 luego #. Ingrese el número de celda (000-199) o 99 para borrar todo, luego presione #.

¿Cómo ajustar la retroiluminación del teclado?

En el menú, presione 7 luego #. Elija 00 (apagado), 01 (siempre encendido) o 02 (encendido en modo trabajo), confirme con #.

¿Qué hacer si la imagen o el sonido no son claros?

Verifique las conexiones conectando la unidad con un cable corto. Ajuste los ajustes de brillo, contraste, color y volumen.

¿Qué hacer si el dispositivo suena inesperadamente?

Esto puede deberse a la humedad en la cámara. Desmonte la cámara, séquela cuidadosamente y aplique un barniz impermeabilizante sobre la electrónica.

¿Qué hacer si la cerradura no se abre?

Verifique el cableado y mida la tensión en los bornes de la cerradura. Requiere 12 V. Si la tensión es inferior, use un conductor de mayor diámetro.

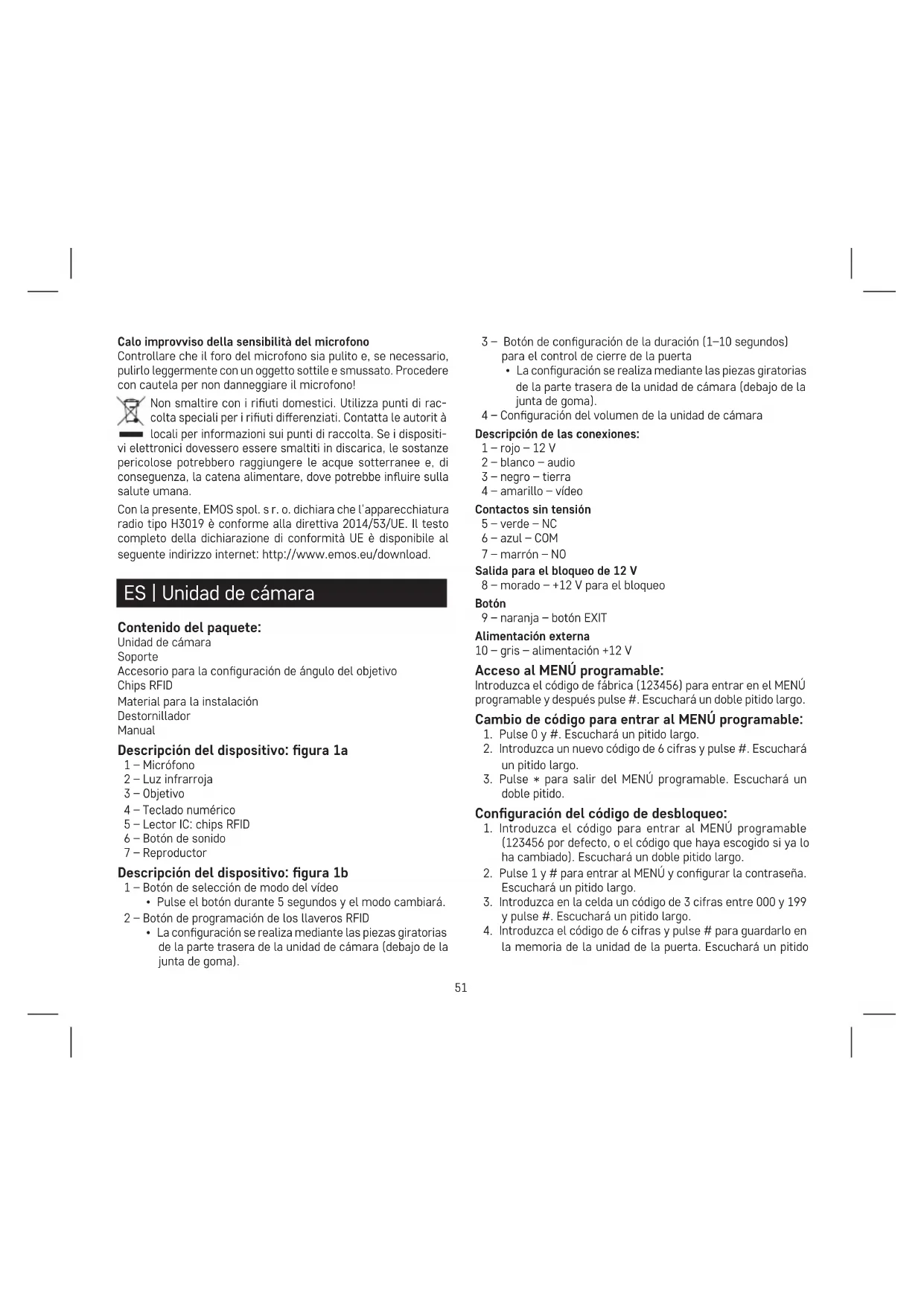

MANUAL DE USUARIO H3019 Emos

ES | Unidad de cámara

Contenido del paquete:

Unidad de cámara

Soporte

Accesorio para la configuración de ángulo del objetivo Chips RFID

Material para la instalación

Destornillador

Manual

Descripción del dispositivo: figura 1a

1 - Micrófono
2 - Luz infrarroja
3 - Objetivo
4 - Teclado numérico
5 - Lector IC: chips RFID
6 - Botón de sonido
7 - Reproductor

Descripción del dispositivo: figura 1b

1 – Botón de selección de modo del vídeo
- Pulse el botón durante 5 segundos y el modo cambiará.
2 – Botón de programación de los llaveros RFID
- La configuración se realiza mediante las piezas giratorias de la parte trasera de la unidad de cámara (debajo de la junta de goma).

3 - Botón de configuración de la duración (1-10 segundos) para el control de cierre de la puerta

- La configuración se realiza mediante las piezas giratorias de la parte trasera de la unidad de cámara (debajo de la junta de goma).

4 - Configuración del volumen de la unidad de cámara

Descripción de las conexiones:

1-rojo-12V
2 - blanco - audio
3 - negro - tierra
4 - amarillo - vídeo

Contactos sin tensión

5 - verde - NC
6 - azul - COM
7 - marrón - NO

Salida para el bloqueo de 12 V

8 - morado - +12 V para el bloqueo

Botón

9 - naranja - botón EXIT

Alimentación externa

10 - gris - alimentación +12 V

Acceso al MENÚ programable:

Introduzca el código de fábrica (123456) para entrar en el MENÚ programable y después pulse #. Escuchará un doble pitido largo.

Cambio de código para entrar al MENÚ programable:

1. Pulse 0 y #. Escuchará un pitido largo.
2. Introduzca un nuevo código de 6 cifras y pulse #. Escuchará un pitido largo.
3. Pulse * para salir del MENÚ programable. Escuchará un doble pitido.

Configuración del código de desbloqueo:

1. Introduzca el código para entrar al MENÚ programable (123456 por defecto, o el código que haya escogido si ya lo ha cambiado). Escuchará un doble pitido largo.
2. Pulse 1 y # para entrar al MENÚ y configurar la contraseña. Escuchará un pitido largo.
3. Introduzca en la celda un código de 3 cifras entre 000 y 199 y pulse #. Escuchará un pitido largo.
4. Introduzca el código de 6 cifras y pulse # para guardarlo en la memoria de la unidad de la puerta. Escuchará un pitido

largo que sirve de confirmación. Si la celda (ubicación) ya está ocupada, escuchará un doble pitido corto y tendrá que repetir los pasos anteriores.

1. Puede añadir nuevos códigos después del sonido de confirmación (un pitido largo) tras pulsar #. El siguiente código se guardará automáticamente en la siguiente celda (ubicación).

2. Pulse dos veces * para salir del MENÚ programable y escuchará un doble pitido corto.

Eliminación del código de desbloqueo:

1. Introduzca el código para entrar al MENÚ programable (123456 por defecto, o el código que haya escogido si ya lo ha cambiado). Escuchará un doble pitido largo.

2. Pulse el número 2 y # para entrar en el modo de eliminación del código. Escuchará un pitido largo.

3. Introduzca el código de 3 cifras entre 000 y 199 en la celda (ubicación) de la que quiera eliminar el código y pulse # para borrarlo. Escuchará un pitido largo.

4. Si desea eliminar todos los códigos de desbloqueo, introduzca el número 99 en vez del código de 3 cifras de la celda (ubicación) y, después, pulse # para borrar todos los códigos de desbloqueo.

5. Puede borrar más códigos después del sonido de confirmación (un pitido largo) tras pulsar #. El siguiente código se borrará automáticamente de la siguiente celda (ubicación).

6. Pulse dos veces * para salir del modo de eliminación. Escuchará un doble pitido corto.

Configuración del código RFID:

1. Introduzca el código para entrar al MENÚ programable (123456 por defecto, o el código que haya escogido si ya lo ha cambiado). Escuchará un doble pitido largo.

2. Pulse 3 y # para entrar al MENÚ y configurar la contraseña. Escuchará un pitido largo.

3. Introduzca en la celda un código de 3 cifras entre 000 y 199 y pulse #. Escuchará un pitido largo.

4. Acerque el chip RFID al lector IC. Escuchará un pitido largo confirmando que el chip se ha guardado correctamente. Si el chip ya estaba guardado en la memoria de la unidad de la puerta, escuchará un doble pitido corto.

5. Puede acercar los chips al lector IC para que se guarden automáticamente en la siguientes celdas (ubicaciones).

6. Pulse dos veces * para salir del MENÚ programable. Escuchará un doble pitido corto.

Eliminación del código RFID:

1. Introduzca el código para entrar al MENU programable (123456 por defecto, o el código que haya escogido si ya lo ha cambiado). Escuchará un doble pitido largo.

2. Pulse el número 4 y # para entrar en el modo de eliminación del código. Escuchará un pitido largo.

3. Introduzca el código de 3 cifras entre 000 y 199 en la celda (ubicación) de la que quiera eliminar el código y pulse # para borrarlo. Escuchará un pitido largo.

4. Si desea eliminar todos los códigos de desbloqueo, introduzca el número 99 en vez del código de 3 cifras de la celda (ubicación) y, después, pulse # para borrar todos los códigos de desbloqueo.

5. Puede borrar más códigos después del sonido de confirmación (un pitido largo) tras pulsar #. El siguiente código se borrará automáticamente de la siguiente celda (ubicación).

6. Pulse dos veces * para salir del modo de eliminación. Escuchará un doble pitido corto.

Configuración de la retroiluminación del teclado numérico:

1. Introduzca el código para entrar al MENÚ programable (123456 por defecto, o el código que haya escogido si ya lo ha cambiado). Escuchará un doble pitido largo.

2. Pulse 7 y # para entrar al MENÚ programable del teclado. Escuchará un pitido largo.

3. Introduzca:

a. 00 – el teclado no se mantendrá iluminado

b. 01 – el teclado se mantendrá iluminado

c. 02 – el teclado se iluminará solo en el modo de funcionamiento; en caso contrario, las teclas no se mantendrán retroiluminadas

1. Pulse # para confirmar su selección. Escuchará un pitido largo.

2. Pulse una vez * para salir del MENÚ del teclado programable. Escuchará un pitido corto.

INSTALACIÓN

Montaje de la unidad de cámara de la puerta

(figura 2)

Elija un lugar adecuado para fijar el marco de montaje.

Pase el cable de conexión por el orificio de montaje y conéctelo a los cables de la unidad de cámara de la puerta. Una vez conectada

la unidad de cámara de la puerta, fíjela al marco de montaje con los tornillos incluidos.

Colocación de la unidad de cámara en paredes de yeso

Para evitar que entre humedad a la unidad de cámara de la puerta, aplique una capa de silicona entre la pared y la unidad de cámara. La silicona debe aplicarse en la parte superior y en los laterales. La parte inferior debe quedar libre para que el aire húmedo del interior de la unidad de cámara pueda salir.

Parámetros de la línea de conexión

Hasta una distancia de 20 m con un cable FTP CAT.5 blindado de alta calidad (idealmente CAT.6). Para distancias superiores a los 20 m, recomendamos un cable SYKFY de 5 × 2 × 0.5 o de 10 × 2 × 0.5 . Para lograr una mayor sección transversal, los cables se pueden duplicar o incluso triplicar.

La sección transversal del cable se rige por la siguiente tabla:

Diámetro del núcleo del conductor (mm)	Distancia (m)
0,5 20
0,65 50
0,8 70
1 115

En la versión básica, no es necesario un cable coaxial para el componente de vídeo.

El cable coaxial se recomienda para distancias superiores a los 100 m.

Para líneas de tierra largas, puede utilizarse un cable de telecomunicaciones de categoría TCEPKPFLE.

Funcionamiento básico del dispositivo

Presione el botón de la unidad de cámara de la puerta para activar el sonido y visualizar la imagen en el videoportero.

El sonido del exterior también se transmitirá al monitor.

Mantenimiento del dispositivo

El panel es fácil de mantener. Dependiendo del grado de suciedad del dispositivo, se recomienda limpiar con un paño húmedo de vez en cuando.

¡Atención! Antes de limpiar el dispositivo es necesario desconectarlo de la fuente de alimentación.

FAQ

El dispositivo no ofrece una imagen/sonido claros o no suena Descuelgue el monitor o la unidad de cámara de la puerta y conéctelo con un cable corto para evitar interrupciones del cable en el interior de la casa. Compruebe también la configuración de los parámetros de imagen y sonido (brillo, contraste, color, volumen).

La lente acumula condensación

La condensación se produce especialmente en las épocas de frío, debido a la diferencia de temperatura entre la pared y la cámara de la puerta. En ese caso, recomendamos secar bien la unidad de cámara de la puerta y ajustar la instalación.

Llamada espontánea

Las llamadas espontáneas están causadas por la entrada de humedad al interior de la unidad de cámara de la puerta. El agua provoca un cortocircuito en los contactos del interruptor de bloqueo haciendo que el dispositivo suene por sí solo.

Recomendamos desmontar la unidad de cámara de la puerta, secarla completamente y aplicar barniz hidrófugo para aparatos electrónicos.

Pitido (acoplamiento)

El origen del acoplamiento es la fragmentación del sonido saliente de la unidad de cámara de la puerta. El sonido se rompe y regresa al micrófono, donde se amplifica aún más. Este fenómeno se puede eliminar reduciendo la sensibilidad del micrófono y el volumen del altavoz.

En las estaciones de puerta con piezas ajustables, esto se puede lograr girando los potenciómetros.

En las estaciones sin regulación, el volumen del micrófono se puede reducir mecánicamente con una pieza de espuma.

El bloqueo no se abre

Compruebe el cableado. Utilice un multímetro para medir el voltaje entre los terminales del bloqueo. Para la activación del bloqueo es necesaria una tensión de 12 V. Si este valor es inferior, recomendamos utilizar cables más potentes para controlar el bloqueo.

Reducción repentina de la sensibilidad del micrófono

Compruebe que el orificio del micrófono esté limpio o límpielo ligeramente con un objeto fino y sin punta. Tenga cuidado al realizar esta acción, ya que podría dañar el micrófono.

No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos clasificados. Póngase en contacto con las autoridades locales para obtener información sobre los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustancias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cadena, donde podría afectar a la salud humana.

Por la presente, EMOS spol. s r. o. declara que el equipo de radio tipo H3019 cumple con la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está disponible en la siguiente dirección de Internet: http://www.emos.eu/download.
