H3019 - Domovní telefon Emos - Bezplatný návod k obsluze

Značka	Emos
Model	H3019
Typ produktu	Video interkom s numerickou klávesnicí a RFID čtečkou
Napájení	12 V DC
Infračervené osvětlení	Ano
Nastavitelný úhel záběru	Ano, pomocí otočného držáku
Maximální počet uživatelských kódů	200 (buňky 000-199)
Doporučený typ kabelu	FTP CAT.5/6 do 20 m, SYKFY 5×2×0,5 nad 20 m
Maximální délka kabelu	Až 115 m (v závislosti na průřezu kabelu)
Způsob odemknutí	Numerický kód (6 číslic) a RFID čip
Podsvícení klávesnice	Nastavitelné: vypnuto, vždy zapnuto, zapnuto v pracovním režimu
Obsah balení	Kamera, držák, otočný držák, RFID čipy, montážní materiál, šroubovák, návod
Údržba	Otřete vlhkým hadříkem po odpojení
Bezpečnost	Nevyhazujte s domovním odpadem; recyklujte ve sběrných místech
Shoda	Směrnice 2014/53/EU
Výrobce	EMOS spol. s r. o.

Často kladené otázky - H3019 Emos

Jak vstoupit do programovacího menu?

Zadejte tovární kód 123456 a stiskněte #. Ozve se dlouhý dvojitý pípnutí.

Jak změnit přístupový kód do programovacího menu?

V menu stiskněte 0 a poté #. Zadejte nový 6místný kód a stiskněte #. Ukončete stiskem *.

Jak přidat odemykací kód?

V menu stiskněte 1 a poté #. Zadejte číslo buňky (000-199), poté 6místný kód a potvrďte stiskem #. Opakujte pro další kódy.

Jak smazat odemykací kód?

V menu stiskněte 2 a poté #. Zadejte číslo buňky (000-199) nebo 99 pro smazání všeho a stiskněte #.

Jak přidat RFID čip?

V menu stiskněte 3 a poté #. Zadejte číslo buňky (000-199), poté přiložte čip k IC čtečce. Dlouhé pípnutí potvrdí registraci.

Jak smazat RFID čip?

V menu stiskněte 4 a poté #. Zadejte číslo buňky (000-199) nebo 99 pro smazání všeho a stiskněte #.

Jak nastavit podsvícení klávesnice?

V menu stiskněte 7 a poté #. Vyberte 00 (vypnuto), 01 (vždy zapnuto) nebo 02 (zapnuto v pracovním režimu) a potvrďte stiskem #.

Co dělat, když obraz nebo zvuk není jasný?

Zkontrolujte připojení připojením jednotky krátkým kabelem. Upravte nastavení jasu, kontrastu, barev a hlasitosti.

Co dělat, když zařízení nevyžádaně zvoní?

Může to být způsobeno vlhkostí v kameře. Demontujte kameru, důkladně ji vysušte a na elektroniku naneste vodoodpudivý lak.

Co dělat, když se zámek neotevře?

Zkontrolujte kabeláž a změřte napětí na svorkách zámku. Vyžaduje 12 V. Pokud je napětí nižší, použijte vodič s větším průřezem.

NÁVOD K OBSLUZE H3019 Emos

CZ | Barevná dveřní kamerová jednotka

Obsah balení:

Kamerová jednotka

Držák

Nástavec na nastavení úhlu objektivu

RFID čipy

Instalační materiál

Šroubovák

Manuál

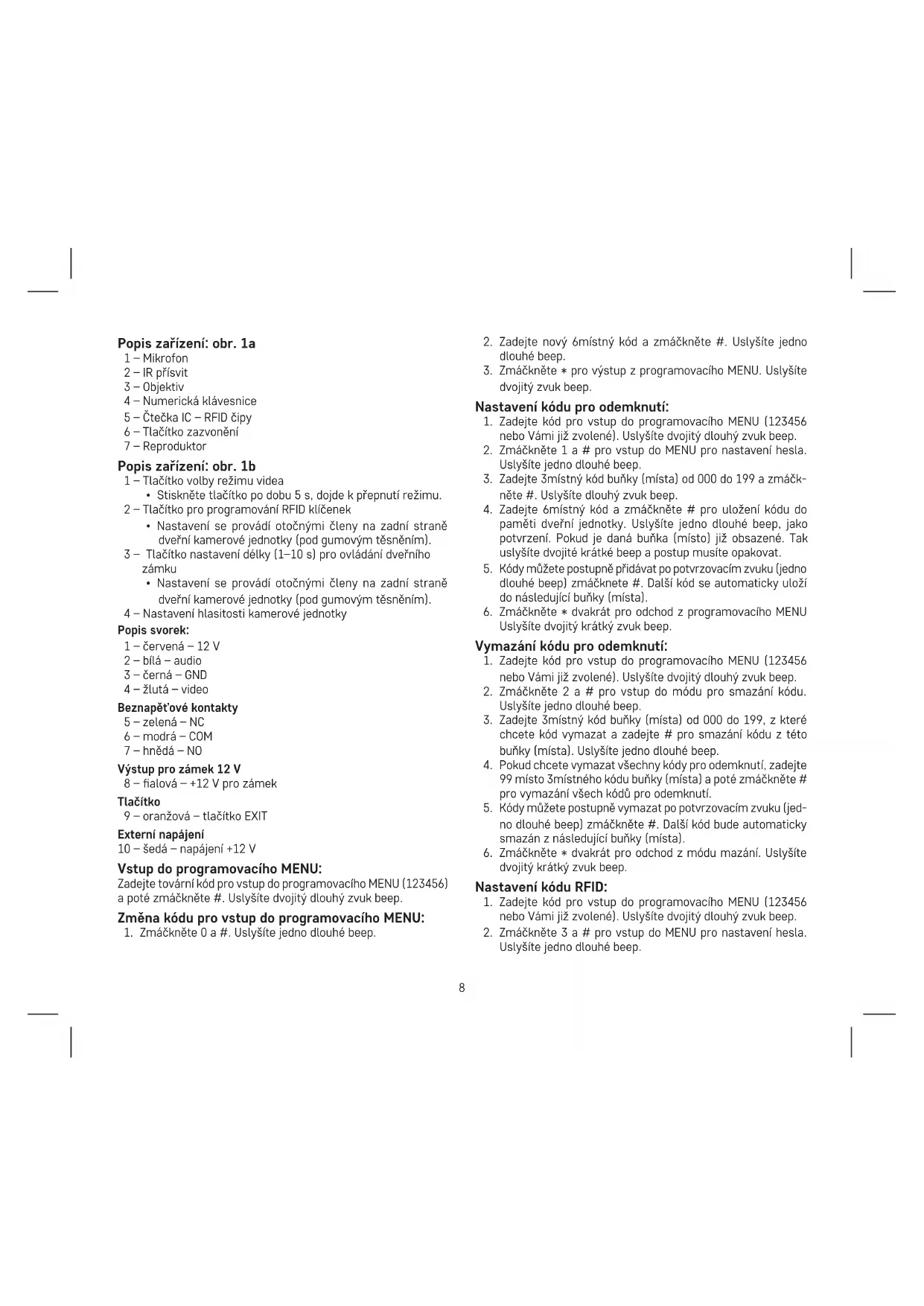

Popis zařízení: obr. 1a

1 - Mikrofon
2 - IR přísvit
3 - Objektiv
4 – Numerická klávesnice
5 – Čtečka IC – RFID čipy
6 – Tlačítko zazvonění
7 – Reproduktor

Popis zařízení: obr. 1b

1 – Tlačítko volby režimu videa
- Stiskněte tlačítko po dobu 5 s, dojde k přepnutí režimu.
2 – Tlačítko pro programování RFID klíčenek
- Nastavení se provádí otočnými členy na zadní straně dveřní kamerové jednotky (pod gumovým těsněním).
3 – Tlačítko nastavení délky (1–10 s) pro ovládání dveřního zámku
- Nastavení se provádí otočnými členy na zadní straně dveřní kamerové jednotky (pod gumovým těsněním).
4 – Nastavení hlasitosti kamerové jednotky

Popis svorek:

1 - červená - 12 V
2 - bílá - audio
3 - černá - GND
4 - žlutá - video

Beznapět'ové kontakty

5 - zelená - NC
6 - modrá - COM
7 - hnědá - NO

Výstup pro zámek 12 V

8 - fialová - +12 V pro zámek

Tlačítko

9 – oranžová – tlačítko EXIT

Externí napájení

10 – šedá – napájení +12 V

Vstup do programovacího MENU:

Zadejte tovární kód pro vstup do programovacího MENU (123456) a poté zmáčkněte #. Uslyšíte dvojitý dlouhý zvuk beep.

Změna kódu pro vstup do programovacího MENU:

1. Zmáčkněte 0 a #. Uslyšíte jedno dlouhé beep.

2. Zadejte nový 6místný kód a zmáčkněte #. Uslyšíte jedno dlouhé beep.

3. Zmáčkněte * pro výstup z programovacího MENU. Uslyšíte dvojitý zvuk beep.

Nastavení kódu pro odemknutí:

1. Zadejte kód pro vstup do programovacího MENU (123456 nebo Vámi již zvolené). Uslyšíte dvojitý dlouhý zvuk beep.
2. Zmáčkněte 1 a # pro vstup do MENU pro nastavení hesla. Uslyšíte jedno dlouhé beep.
3. Zadejte 3místný kód buňky (místa) od 000 do 199 a zmáčk-něte #. Uslyšíte dlouhý zvuk beep.
4. Zadejte 6místný kód a zmáčkněte # pro uložení kódu do paměti dveřní jednotky. Uslyšíte jedno dlouhé beep, jako potvrzení. Pokud je daná buňka (místo) již obsazené. Tak uslyšíte dvojité krátké beep a postup musíte opakovat.
5. Kódy můžete postupně přidávat po potvrzovacím zvuku (jedno dlouhé beep) zmáčknete #. Další kód se automaticky uloží do následující buňky (místa).
6. Zmáčkněte * dvakrát pro odchod z programovacího MENU Uslyšíte dvojitý krátký zvuk beep.

Vymazání kódu pro odemknutí:

1. Zadejte kód pro vstup do programovacího MENU (123456 nebo Vámi již zvolené). Uslyšíte dvojitý dlouhý zvuk beep.
2. Zmáčkněte 2 a # pro vstup do módu pro smazání kódu. Uslyšíte jedno dlouhé beep.
3. Zadejte 3místný kód buňky (místa) od 000 do 199, z které chcete kód vymazat a zadejte # pro smazání kódu z této buňky (místa). Uslyšíte jedno dlouhé beep.
4. Pokud chcete vymazat všechny kódy pro odemknutí, zadejte 99 místo 3místného kódu buňky (místa) a poté zmáčkněte # pro vymazání všech kódů pro odemknutí.
5. Kódy můžete postupně vymazat po potvrzovacím zvuku (jedno dlouhé beep) zmáčkněte #. Další kód bude automaticky smazán z následující buňky (místa).
6. Zmáčkněte * dvakrát pro odchod z módu mazání. Uslyšíte dvojitý krátký zvuk beep.

Nastavení kódu RFID:

1. Zadejte kód pro vstup do programovacího MENU (123456 nebo Vámi již zvolené). Uslyšíte dvojitý dlouhý zvuk beep.

2. Zmáčkněte 3 a # pro vstup do MENU pro nastavení hesla. Uslyšíte jedno dlouhé beep.

3. Zadejte 3místný kód buňky (místa) od 000 do 199 a zmáčk-něte #. Uslyšíte dlouhý zvuk beep.

4. Přiložte RFID čip do blízkosti čtečky IC. Uslyšíte jedno dlouhé beep pro úspěšné uložení čipu. Pokud je daný čip již uložený v paměti dveřní jednotk y, poté uslyšíte dvojitý krátký zvuk beep.
5. Čipy můžete postupně přikládat k čtečce IC a bude automaticky ukládáno do následujících buněk (míst).
6. Zmáčkněte * dvakrát pro odchod z programovacího MENU. Uslyšíte dvojitý krátký zvuk beep.

Vymazání kódu RFID:

1. Zadejte kód pro vstup do programovacího MENU (123456 nebo Vámi již zvolené). Uslyšíte dvojitý dlouhý zvuk beep.
2. Zmáčkněte 4 a # pro vstup do módu pro smazání kódu. Uslyšíte jedno dlouhé beep.
3. Zadejte 3místný kód buňky (místa) od 000 do 199, z které chcete kód vymazat a zadejte # pro smazání kódu z této buňky (místa). Uslyšíte jedno dlouhé beep.
4. Pokud chcete vymazat všechny kódy pro odemknutí, zadejte 99 místo 3místného kódu buňky (místa) a poté zmáčkněte # pro vymazání všech kódů pro odemknutí.
5. Kódy můžete postupně vymazat po potvrzovacím zvuku (jedno dlouhé beep) zmáčkněte #. Další kód bude automaticky smazán z následující buňky (místa).
6. Zmáčkněte * dvakrát pro odchod z módu mazání. Uslyšíte dvojitý krátký zvuk beep.

Nastavení podsvícení numerické klávesnice:

1. Zadejte kód pro vstup do programovacího MENU (123456 nebo Vámi již zvolené). Uslyšíte dvojitý dlouhý zvuk beep.
2. Zmáčkněte 7 a # pro vstup do programovacího MENU klávesnice. Uslyšíte jedno dlouhé beep.
3. Zadejte:
   a. 00 – klávesnice trvale nesvítí
   b. 01 – klávesnice svítí nepřetržitě
   c. 02 – klávesnice svítí pouze v pracovním módu, jinak tlačitka nepodsvícena
4. Zmáčkněte # pro potvrzení Vašeho výběru. Uslyšíte jedno dlouhé beep.
5. Zmáčkněte * jednou pro odchod z programovacího MENU klávesnice. Uslyšite krátké beep.

Instalace

Způsob montáže dveřní kamerové jednotky

(viz obr. 2)

Zvolte vhodné místo pro montáž a zde připevněte montážní rámeček.

Montážním otvorem protáhněte přívodní kabel a zapojte jej na vodiče dveřní kamerové jednotky. Připojenou dveřní kamerovou jednotku přišroubujte pomocí přiložených šroubů k montážnímu rámečku.

Dveřní kamerová jednotka na omítce

Mezi zed' a dveřní kamerovou jednotku naneste vrstvu silikonu, která zamezí vnikání vlhka pod dveřní kamerovou jednotku. Silikon by měl být na horní a bočních stěnách. Spodní musí být volná pro odchod vlhkého vzduchu z prostoru pod dveřní kamerovou jednotku.

Parametry propojovacího vedení

Do vzdálenosti 20 m kvalitním stíněným kabelem FTP CAT.5 (optimálně CAT.6). Nad 20 m doporučujeme kabel SYKFY 5 × 2 × 0,5, nebo 10 × 2 × 0,5. Pro dosažení většího průřezu se kabely zdvojují, až ztrojují.

Výsledný průřez vodičů se řídí tabulkou:

Průměr jádra vodiče (mm) Vzdálenost (m)
0,5 20
0,65 50
0,8 70
1 115

V základním provedení není nutný koaxiální kabel pro vedení video složky.

Ten se doporučuje až nad vzdálenost 100 m.

Pro dlouhá zemní vedení lze použít telekomunikační kabel kategorie TCEPKPFLE.

Základní obsluha zařízení

Pro zazvonění a vyvolání obrazu na videotelefonu z dveřní kamerové jednotky, stiskněte tlačítko na dveřní kamerové jednotce.

Zvuk z venku bude rovněž přenesen na monitor.

Údržba zařízení

Panel je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje, otřít jej vlhkým hadříkem.

Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě!

FAQ

Zařízení nemá čistý obraz/žvuk, nezvoní

Monitor, či dveřní kamerovou jednotku svěste a propojíte krátkým kabelem, pro vyloučení přerušení vodiče v domě. Dále zkontrolujte nastavení parametrů obrazu a zvuku (jas, kontrast, barvu, hlasitost).

Objektiv se rosí

K tomuto jevu dochází zejména v chladném období, kdy ke kondenzaci dochází vlivem rozdílu teplot mezi zdí a samotnou dveřní kamerovou jednotkou. V případě kondenzace doporučujeme důkladně vysušit dveřní kamerovou jednotku a provést úpravu instalace.

Samovolné vyzvánění

Samovolné vyzvánění způsobuje vniknutí vlhkosti do dveřní kamerové jednotky. Voda zkratuje kontakty spínače zámku a přístroj zvoní samovolně.

Doporučujeme odmontovat dveřní kamerovou jednotku, důkladně ji vysušit a nastříkat vodoodpudivým lakem na elektroniku.

Pískání (zpětná vazba)

Zdrojem zpětné vazby je tříštění vystupujícího zvuku dveřní kamerové jednotky. Zvuk se roztříští a vrací se do mikrofonu, kde se dále zesiluje. Odstranění tohoto jevu lze provést snížením citlivosti mikrofonu a hlasitosti reproduktoru.

U dveřních stanic, které mají nastavitelné členy, lze toto nastavit pootočením potenciometrů.

U stanic bez regulace lze provést mechanické zatlumení mikrofonu kouskem molitanové pěny.

Neotevírá zámek

Překontrolujte celistvost vedení. Pomocí multimetru změřte napětí na svorkách zámku. Zámek potřebuje pro spouštění napětí 12 V. Pokud je tato hodnota nižší, doporučujeme použít silnější vodiče pro ovládání zámku.

Náhlý pokles citlivosti mikrofonu

Zkontrolujte čistatu otvoru pro mikrofon, případně jej tenkým tupým předmětem lehce pročistěte. Při neopatrném postupu hrozí poškození mikrofonu!

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro

■ aktuální informace o sběrných místech kontaktujte místní úřady. Pokud jsou elektrické spotřebiče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Tímto EMOS spol. s r.o. prohlašuje, že typ rádiového zařízení H3019 je v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.

SK | Farebná dverná kamerová jednotka

Obsah balenia:

Kamerová jednotka

Držiak

Nadstavec na nastavenie uhla objektívu

RFID čipy

Inštalačný materiál

Skrutkovač

Manuál

Popis zariadenia: obr. 1a

1 - Mikrofón

2 - IR prísvit

3 - Objektív

4 – Numerická klávesnica

5 – Čítačka IC – RFID čipy

6 – Tlačidlo zazvolenia

7 - Reproduktor

Popis zariadenia: obr. 1b

1 – Tlačidlo volby režimu videa

- Stlačte tlačidlo po dobu 5 s, dôjde k prepnutiu režimu.

3 – Tlačidlo nastavenia dížky (1–10 s) pre ovládanie dverového zámku

Beznapät'ové kontakty

5 - zelená - NC
6 - modrá - COM
7 - hnedá - NO

9 – oranžová – tlačidlo EXIT

Externé napájanie

1. Stlačte 0 a #. Budete počut jedno dlhé beep.
2. Zadejte nový 6miestny kód a stlačte #. Budete počut jedno dlhé beep.
3. Stlačte * pre výstup z programovacieho MENU. Budete počut dvojitý zvuk beep.

Vymazanie kódu RFID:

Dverná kamerová jednotka na omietke

Zariadenie nemá čistý obraz/zvuk, nezvoní

Samovolné vyzváňanie

Náhly pokles citlivosti mikrofónu

5 – žalias – NC
6 - mělynas - COM
7 - rudas - NO
