ПОСІБНИК КОРИСТУВАЧА BD 5055 W Classic Kärcher

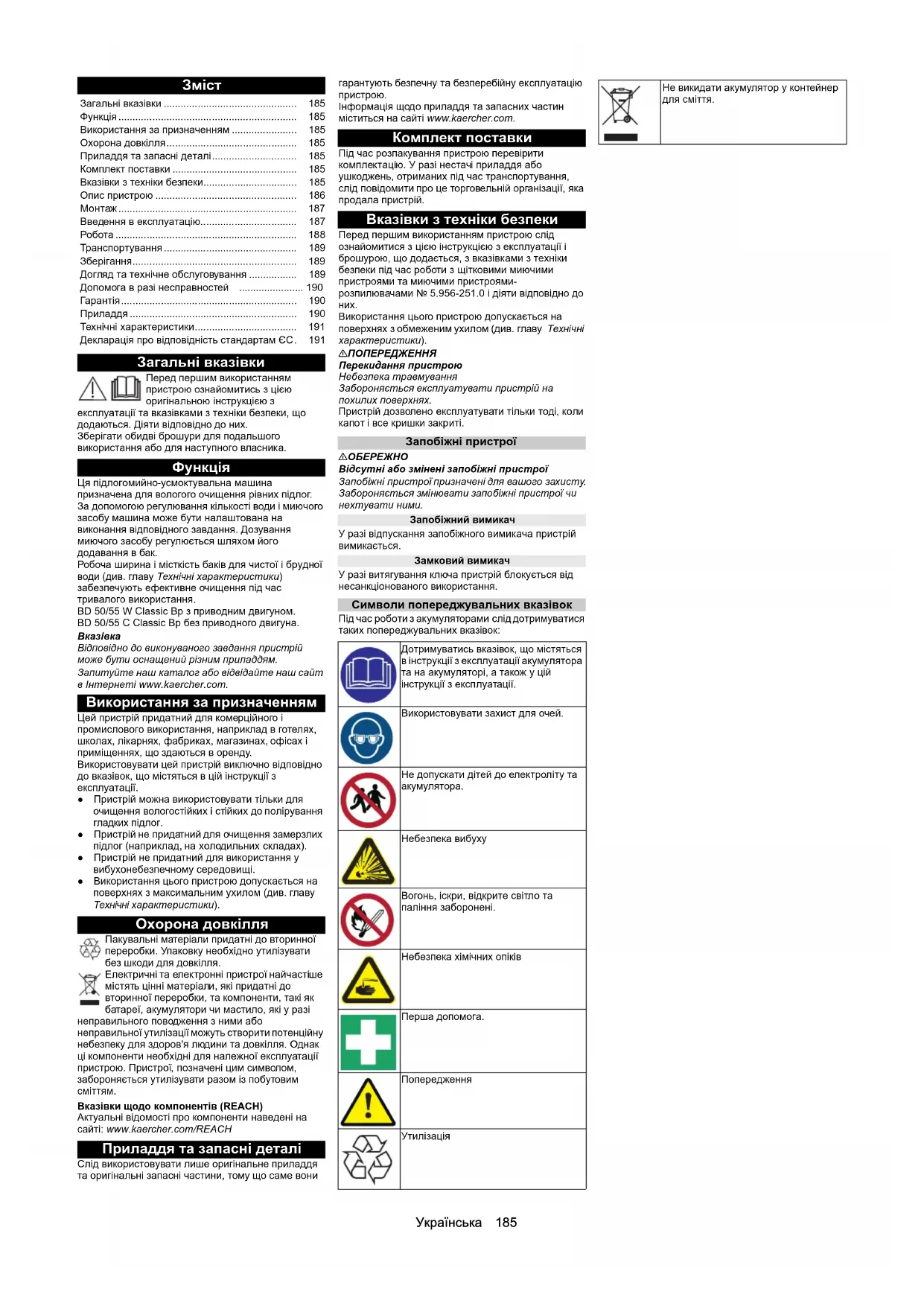

Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника.

Ця підлогомийно-усмоктувальна машина призначена для вологого очищення рівних підлог. За допомогою регулювання кількості води і миючого засобу машина може бути налаштована на виконання відповідного завдання. Дозування миючого засобу регулюється шляхом його додавання в бак. Робоча ширина і місткість баків для чистої і брудної води (див. главу Технічні характеристики) забезпечують ефективне о чищення під час тривалого використання. BD 50/55 W Classic Bp з приводним двигуном. BD 50/55 C Classic Bp без приводного двигуна.

Відповідно до виконуваного завдання пристрій може бути оснащений різним приладдям. Запитуйте наш каталог або відвідайте наш сайт в Інтернеті www.kaercher.com. Використання за призначенням Цей пристрій придатний для комерційного і промислового використання, наприклад в готелях, школах, лікарнях, фабриках, магазинах, офісах і приміщеннях, що здаються в оренду. Використовувати цей пристрій виключно відповідно до вказівок, що містяться в цій інструкції з експлуатації. ● Пристрій можна використовувати тільки для очищення вологостійких і стійких до полірування гладких підлог. ● Пристрій не прида тний для очищення замерзлих підлог (наприклад, на холодильних складах). ● Пристрій не придатний для використання у вибухонебезпечному середовищі. ● Використання цього пристрою допускається на поверхнях з максимальним ухилом (див. главу Технічні характеристики). Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої найчастіше містять цінні матеріали, які придатні до вторинної переробки, та компоненти, такі як батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я лю дини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.com/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Вказівки з техніки безпеки Перед першим використанням пристрою слід ознайомитися з цією інструкцією з експлуатації і брошурою, що додається, з вказівками з техніки безпеки під час роботи з щітковими миючими пристроями та миючими пристроями- розпилювачами № 5.956-251.0 і діяти відповідно до

Використання цього пристрою допускається на поверхнях з обмеженим ухилом (див. главу Технічні характеристики). 몇 ПОПЕРЕДЖЕННЯ Перекидання пристрою Небезпека травмування Забороняється експлуатувати пристрій на похилих поверхнях. Пристрій дозволено експлуатувати тільки тоді, коли капот і все кришки закриті. Запобіжні пристрої

• Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Запобіжний вимикач У разі відпускання запобіжного вимикача пристрій вимикається. Замковий вимикач У разі витягування ключа пристрій блокується від несанкціонованого використання. Символи попереджувальних вказівок Під час роботи з акумуляторами слід дотримуватися таких попереджувальних вказівок: Загальні вказівки p. 185
• Функція p. 185
• Використання за призначенням p. 185
• Охорона довкілля p. 185
• Приладдя та запасні деталі p. 185
• Комплект поставки p. 185
• Вказівки з техніки безпеки p. 185
• Опис пристрою p. 186
• Монтаж p. 187
• Введення в експлуатацію p. 187
• Робота p. 188
• Транспортування p. 189
• Зберігання p. 189
• Догляд та технічне обслуговування p. 189
• Допомога в разі несправност ей p. 190
• Гарантія p. 190
• Приладдя p. 190
• Технічні характеристики Декларація про відповідність стандартам ЄС.191 Дотримуватись вказівок, що містяться в інструкції з експлуатації акумулятора та на акумуляторі, а також у цій інструкції з експлуатації. Використовувати захист для очей. Не допускати дітей до електроліту та акумулятора. Небезпека вибуху Вогонь, іскри, відкрите світло та паління заборонені. Небезпека хімічних опіків Перша допомога. Попередження p. 191

Не викидати акумулятор у контейнер для сміття.186 Українська Опис пристрою Огляд пристрою 1 Фільтр для грубого бруду 2 Ворсовий фільтр3 Поплавець4 Щіткова голівка5 Дискова щітка6 Рукоятка7 Запобіжний вимикач 8 Зливний шланг для брудної води з дозувальним

9 Кришка бака для брудної води 10 Опорна напрямна Home Base 11 Бак для брудної води 12 **Акумулятор 13 Фільтр чистої води 14 Злив бака для чистої води 15 Педаль розблокування щітки 16 Захист від бризок 17 Бак для чистої води 18 Заводська табличка 19 Затискач для шланга 20 Заливний патрубок бака для чистої води 21 Всмоктувальна планка 22 Замок всмоктувальної планки 23 Педаль щіткової голівки 24 Регулювання кута нахилу всмоктувальної

25 Всмоктувальний шланг

15Українська 187 26 Ексцентриковий важіль Для фіксації всмоктувальної планки 27 Покажчик рівня чистої води 28 Регулятор кількості води 29 Штекер акумулятора 30 Важіль всмоктувальної планки 31 Замковий вимикач32 Дисплей 33 Регулятор робочої швидкості (Лише для BD 50/55 W Classic Bp) 34 Перемикач напрямку руху (Лише для BD 50/55 W Classic Bp) ** не входить до комплекту поставки Кольорове маркування ●Елементи керування процесом очищення та щоденного технічного догляду мають жовтий ●Елементи керування технічним і сервісним обслуговуванням позначені світло-сірим Символи на пристрої

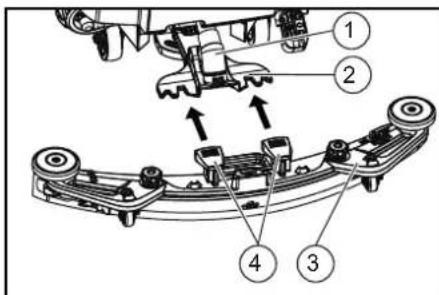

Установлення всмоктувальної планки

1. Підняти обидва затискних важеля.

1 Всмоктувальний шланг 2 Підвіска всмоктувальної планки 3 Всмоктувальна планка4 Затискний важіль

2. Вставити всмоктувальну планку в підвіску

всмоктувальної планки.

3. Опустити обидва затискних важеля.

Акумулятори Рекомендовані комплекти акумуляторів BD 50/55 Акумулятори, що не обслуговуються (заливні акумулятори) НЕБЕЗПЕКА Доливання води в розряджений акумулятор Небезпека хімічного опіку через витік електроліту, пошкодження одягу Під час роботи з електролітом використовувати захисні окуляри.Дотримуватися приписів. Бризки електроліту, що можуть потрапити на шкіру або одяг, слід негайно змити великою кількістю води.УВАГА Використання води з добавками Несправні акумулятори, втрата гарантії Для заливання в акумулятори використовувати лише дистильовану або знесолену воду (EN 50272- T3). Не застосовувати сторонніх добавок, так званих поліпшуючих засобів, інакше втрачається право на

1. За годину до закінчення процесу заряджання

додати дистильовану воду. При цьому дотримуватися правильного рівня електроліту відповідно до маркування на акумуляторі. Наприкінці проц есу заряджання всі акумуляторні елементи повинні «кипіти». Акумулятори, які не потребують технічного обслуговування (акумулятори AGM та гелеві акумулятори)УВАГА Небезпека пошкодження при відкритті AGM акумуляторів та гелевих акумуляторів! Акумулятори AGM та гелеві акумулятори не потребують технічного обслуговування та мають закритий корпус акумулятора. Заправка дистильованою водою або електролітом неможлива і не є необхідною. Відкриття або просвердлення отворів в корпусі акумулятора може призвести до пошкодження акумулятора AGM або гелевого акумулятора і його (їх) заміни. кривати корпус акумулятора і не свердлити в ньому отвори. Не накривати редукційний клапан та не змінювати

1. Заряджати акумулятори AGM і гелеві

акумулятори тільки за допомогою зазначених зарядних пристроїв, див. главу: Заряджання акумулятора. Установлення і підключення акумуляторів Демонтаж і встановлення акумуляторів Нестійке положення машини Під час демонтажу і встановлення акумуляторів переконатися в стійкому положенні машини. УВАГАПереплутання полярності Руйнування керуючої електроніки Під час приєднання акумулятора стежити за правильною полярністю.УВАГАГлибока розрядкаНебезпека пошкодження Перед введенням пристрою в експлуатацію зарядити акумулятори.

1. Злити брудну воду.

2. Підняти бак для брудної воді вгору.

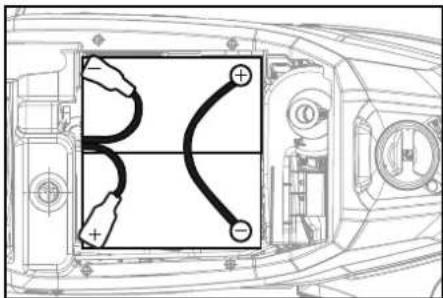

3. Вставити акумулятори в пристрій, як показано на

115 А год, 2.815-091.0 80 А год, 2.815-090.0 105 А год, 2.815-100.0 76 А год, 2.815-099.0 1 Розпірка

4. З'єднати полюсні виводи зі з'єднувальними

кабелями з комплекту акумуляторів.

5. Приєднати кабелі живлення до ще вільних

полюсів акумулятора (+) і (-).

6. З'єднати штекер акумулятора з боку пристрою зі

штекером акумулятора з боку акумулятора.

7. Опустити бак для брудної води.

Демонтаж акумулятора몇 ОБЕРЕЖНО Демонтаж і встановлення акумуляторів Нестійке положення машини Під час демонтажу і встановлення акумуляторів переконатися в стійкому положенні машини.

1. Повернути замковий вимикач у положення «0» та

2. Від'єднати штекер акумулятора.

3. Злити брудну воду.

4. Підняти бак для брудної воді вгору.

5. Від'єднати кабель від клеми з боку акумулятора

негативного полюса ак

6. Від'єднати кабелі, що залишилися, від

7. Демонтувати акумулятор.

8. Використані акумулятори слід утилізувати

відповідно до чинних правил. Введення в експлуатацію Заряджання акумулятора Використання зарядного пристрою не за призначенням Ураження електричним струмом Дотримуватися напруги мережі і номіналу запобіжника, зазначених на заводській табличці Зарядний пристрій використовувати лише в сухих приміщеннях з достатньою вентиляцією. Накопичення небезпечних газів під баком під час процесу заряджання Небезпека вибуху Перед заряджанням акумуляторів, які не потребують обслуговування, підняти бак для брудної води.УВАГА Використання непридатного зарядного пристроюНебезпека пошкодження Не з'єднувати зарядний пристрій зі штекером акумулятора з боку пристрою. Використовувати тільки той зарядний пристрій, який відповідає типу встановлених акумуляторів. Слід ознайомитись з інструкцією з експлуатації зарядного пристрою та особливу увагу звернути на вказівки з техніки безпеки. Зливний отвір бака для чистої води Зливний отвір ба ка для брудної води Рівень заповнення бака для чистої води (25%) Вставляти штекер зарядного пристрою

Точка кріплення*Тримач для швабриУВАГА Неправильне гніздо для підключення Небезпека пошкодження НЕ вставляти штекер зарядного пристрою тут Піднімання/опускання педалі щіткової Педаль розблокування щітки

Опис № замовлення 115 А год - не потребує технічного обслуговування2.815-091.0 80 А год - не потребує технічного обслуговування2.815-090.0 76 А год - не потребує технічного обслуговування2.815-099.0 105 А год - не потребує технічного обслуговування2.815-100.0 1188 Українська Тривалість заряджання становить в середньому близько 10-15 годин. Пристрій не може використовуватися під час заряджання.Вказівка Пристрій оснащений захистом від глибокої розрядки, тобто, якщо досягається припустиме найменше значення ємності, двигун щітки та турбіна вимикаються.

1. Перемістити пристрій прямо до зарядного

пристрою, уникаючи похилих поверхонь.

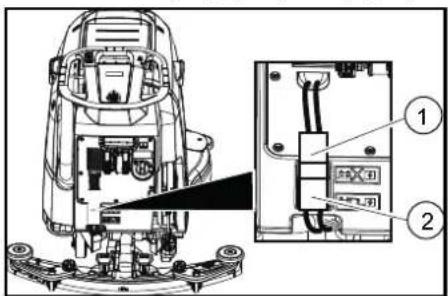

2. Від'єднати штекер акумулятора з боку пристрою.

1 Штекер акумулятора з боку пристрою 2 Штекер акумулятора з боку акумулятора

3. З'єднати штекер акумулятора з боку

акумулятора із зарядним пристроєм.

4. Вставити штепсельну вилку зарядного пристрою

5. Виконати процес заряджання відповідно до

інструкції з експлуатації зарядного пристрою.

6. З'єднати штекер акумулятора з боку пристрою зі

штекером акумулятора з боку акумулятора.

Небезпечна ситуація під час роботи Небезпека травмування У разі виникнення небезпеки відпустити запобіжний вимикач. Заливання робочих рідин Заливання чистої води

1. Відкрити замок бака для чистої води.

2. Залити чисту воду (максимум 50 °C) до нижнього

краю заливного патрубка. Під час наповнювання шланг для чистої води можна зафіксувати за допомогою затискача для шланга.

3. Закрити замок бака для чистої води.

Вказівки щодо миючих засобів 몇 ПОПЕРЕДЖЕННЯ Непридатні миючі засоби Небезпека для здоров'я, пошкодження пристрою Використовувати тільки рекомендовані миючі засоби. Що стосується інших миючих засобів, експлуатаційник несе підвищений ризик щодо експлуатаційної безпеки і небезпеки виникнення нещасних випадків. Використовувати тільки ті миючі засоби, що не містять розчинники, соляну та плавікову кислоту. Дотримуватися вказівок з техніки безпеки, що містяться на мию чих засобах.Вказівка Не використовувати сильно пінливі миючі засоби. Рекомендовані миючі засоби Миючий засіб

1. Залити миючий засіб в бак для чистої води.

Кришку заливного патрубка бака для чистої води можна використовувати для відмірювання потрібної кількості миючого засобу. На її внутрішній стороні нанесена шкала. Налаштування кількості води

1. Налаштувати кількість води на регуляторі

залежно від забруднення підлогового покриття. Перші спроби очищення виконувати з невеликою кількістю води. Поступово збільшувати кількість води, поки не буде досягнуто бажаного результату.Вказівка За порожнього баку для чистої води щіткова голівка продовжує працювати без подачі води. Встановлення всмоктувальної планки Налаштування кута нахилу Нахил повинен бути налаштований так, щоб усмоктувальні крайки всмоктувальної планки рівномірно притискалися до підлоги по всій довжині.

1. Розмістити пристрій на поверхні без нахилу.

2. Установити замковий вимикач у положення

«УВІМК.». Установити всмоктувальну планку.

3. Трохи пересунути пристрій вперед.

4. Проконтролювати значення водяного рівня.

1 Гвинт2 Гайка3 Рівень5. Послабити гайки.

6. Установити гвинт таким чином, щоб індикатор

рівня знаходився між двома рисками.

8. Щоб перевірити нове налаштування, знову

пересунути пристрій трохи вперед. За необхідності повторити процес налаштування.

9. Установити замковий вимикач у положення

«ВИМК.».Налаштування висоти Регулювання висоти впливає на вигин усмоктувальних крайок при контакті з підлогою. Стандартне налаштування: 3 підкладні шайби над і 3 підкладні шайби під усмоктувальною Нерівна підлога: 5 підкладних шайб над і 1 підкладна шайба під усмоктувальною планкою. Дуже гладка підлога: 1 підкладна шайба над і 5 підкладних шайб під усмоктувальною планкою.

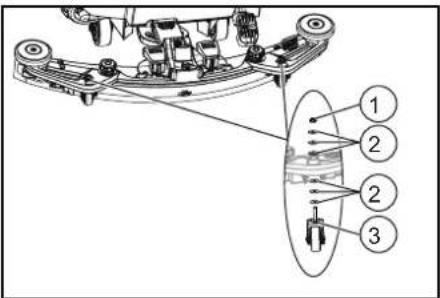

1. Відкрутити гайки.

1 Гайка2 Підкладна шайба

3 Дистанційний ролик з тримачем

2. Помістити потрібну кількість підкладних шайб

між усмоктувальною планкою та дистанційним

3. Решту шайб покласти поверх дистанційного

4. Нагвинтити й затягнути гайку.

5. Повторити операцію з другим дистанційним

роликом.Вказівка Установити два дистанційні ролики на однаковій висоті.ОчищенняУвімкнення пристрою

1. Встановити замковий вимикач в положення «1».

На дисплеї послідовно відображається таке: ● Kärcher ●рівень заряду акумулятора і кількість робочих ●час до наступного обслуговування; ● версія програмного забезпечення, блок ●рівень заряду акумулятора та кількість годин роботи (для BD 50/55 C Classic Bp); рівень заряду акумулятора та швидкість (для BD 50/55 W Classic Bp)

Напрямок руху можна змінювати під час очищення. Завдяки цьому можна здійснювати очищення обраної дільниці, пересуваючи пристрій уперед і

1. Встановити перемикач напрямку руху в

положенні «вперед».ОчищенняВказівка Для поліпшення ефективності всмоктування можна налаштувати нахил і висоту всмоктувальної планки (див. главу Встановлення всмоктувальної планки).Вказівка Якщо бак для брудної води заповнений, поплавець закриває отвір для всмоктування, а всмоктувальна турбіна працює з підвищеним числом обертів. У цьому випадку підняти всмоктувальну планку і перемістити пристрій для спорожнення бака для брудної води.

1. Встановити регулятор швидкості роботи на

потрібне значення. Під час налаштування швидкість відображається на дисплеї. Значення відображається у

центах від максимальної швидкості.

2. Налаштувати кількість води на регуляторі.

3. Натиснути важіль усмоктувальної планки вниз.

Всмоктувальна планка опускається. Починається процес усмоктування.

4. Натиснути педаль щіткової голівки донизу

блокувати й відпустити, щоб вона піднялася

5. Потягнути запобіжний вимикач у бік ручки.

Щіткова головка запускається, і пристрій рухається з налаштованою швидкістю. Завершення роботиЗавершення очищення

1. Відпустити запобіжний вимикач.

2. Натиснути педаль щіткової голівки донизу й

3. Перемістити машину на коротку відстань.

Залишкова вода всмоктується.

4. Підняти всмоктувальну планку.

Процес усмоктування триває ще 10 секунд.

5. Встановити замковий вимикач в положення «0».

6. За необхідності зарядити акумулятор.

Комплект батарейЄмність Зарядний пристрій 2.815-091.0 115 А год 6.654-329.0 2.815-090.0 80 А год 6.654-329.0 2.815-099.0 76 А год 6.654-329.0 2.815-100.0 105 А год 6.654-329.0 Використання Миючий засіб Повсякденне очищення всіх водостійких підлогRM 746RM 756RM 780 Повсякденне очищення блискучих поверхонь (наприклад, граніту) RM 755 es Повсякденне та генеральне очищення промислових підлог RM 69 ASF Повсякденне та генеральне очищення керамічної плитки RM 753

Повсякденне очищення кахлю у санітарно-гігієнічних приміщеннях RM 751 Очищення та дезінфекція у санітарно-гігієнічних приміщеннях RM 732 Зняття шару з будь-яких стійких до лугів підлог (наприклад, підлог з ПВХ)RM 752 Зняття шару з лінолеумних покриттівRM 754Використання Миючий засіб

3Українська 189 Злив брудної води 몇 ПОПЕРЕДЖЕННЯ Неправильна утилізація стічних вод Забруднення довкілля Дотримуватись місцевих правил обробки стічних

1. Вийняти із тримача зливний шланг та помістити

його в призначений для цього збірник води.

2. Дозуючий пристрій стиснути або перегнути.

3. Відкрити кришку дозуючого пристрою.

4. Злити брудну воду. Регулювати кількість води

стисненням або перегинанням.

5. Промити бак для брудної води чист

Швидкий злив чистої води

1. Відкрутити нарізну пробку зливного отвору бака

2. Злити чисту воду.

3. Установити нарізну пробку зливного отвору бака

для чистої води й міцно затягти. Переконатися, що патрубок для підключення шланга в замку бака для чистої води після затягування знаходиться в найнижчій точці. Транспортування Рух на похилих поверхнях Небезпека травмування Експлуатувати пристрій для завантаження і вивантаження тільки під ухилом до максимального значення (див. главу Технічні характеристики). Рухатися повільно.몇 ОБЕРЕЖНОНедотримання ваги Небезпека травмування та пошкоджень Враховувати вагу пристрою під час транспортування. Завантажувати пристрій лише за допомогою другої людини або з використанням приводу ходової частини.

1. Натиснути педаль щіткової голівки донизу й

2. Підняти всмоктувальну планку.

3. Встановити замковий вимикач в положення «1».

4. Вибрати напрямок руху за допомогою

перемикача напрямку руху.

біжний вимикач у бік ручки.

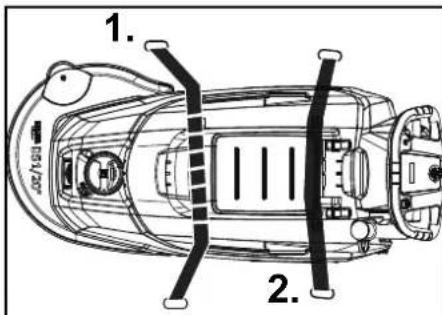

6. Під час транспортування автомобілем слід

закріплювати пристрій кріпильними провушинами згідно з чинними директивами для попередження його ковзання та перевертання.

몇 ОБЕРЕЖНОНедотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. УВАГАЗамерзання Руйнування пристрою в результаті замерзання

Повністю злити воду з пристрою. Зберігати пристрій у місці, захищеному від морозу. ●Цей пристрій має зберігатися лише у приміщеннях. ●Перед тривалим строком зберігання слід повністю заряджати акумулятори. ● Необхідно повністю заряджати акумулятори не рідше одного разу на місяць під час зберігання. Догляд та технічне обслуговування Ненавмисний запуск пристрою Небезпека травмування, ураження електричним Перед проведенням будь-яких робіт на пристрої встановити замковий вимикач в положення «0» і витягти ключ. Витягти штепсельну вилку зарядного пристрою. Злити забруднену та чисту воду та утилізувати. Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією. Періодичність технічного обслуговування Після кожного використання УВАГАНеправильне очищенняНебезпека пошкодження. Не розпилювати воду на пристрій. Не використовувати агресивних миючих засобів. Детальний опис окремих робіт з технічного обслуговування, див. главу Роботи з технічного обслуговування. Злити брудну воду. Промити бак для брудної води чистою водою. Очистити пристрій зовні, використовуючи для цього вологу ганчірку, змочену в м'якому

Перевірити ворсовий фільтр, за необхідності Очистити фільтр для грубого бруду. Очистити усмоктувальні крайки, перевірити на зношення, за необхідності відрегулювати висоту або замінити їх. Перевірити дискові щітки на зношення, за необхідності замінити. Зарядити акумулятор. Якщо акумулятор заряджений менше ніж на 50 %, зарядити його повністю і без пе о акумулятор заряджений більше ніж на 50 %, зарядити його лише тоді, якщо наступного разу передбачається використання повного заряду акумулятора. За частої експлуатації заряджати акумулятор повністю і без перерв щонайменше один раз на тиждень.Щомісяця Детальний опис окремих робіт з технічного обслуговування, див. главу Роботи з технічного обслуговування.1. Спорожнити бак для чист ої води і змити відкладення.

2. Очистити фільтр чистої води.

3. Очистити поплавець і ворсовий фільтр.

4. Перевірити полюсні виводи акумуляторів на

окислення, за необхідності очистити за допомогою щітки. Перевірити міцність кріплення з’єднувальних кабелів.

5. Очистити ущільнення між баком для брудної

води і кришкою і перевірити на герметичність, за необхідності замінити.

6. Перевірити щільність електроліту в елементах

обслуговуваних акумуляторів.

7. Поміщати пристрій на тривале зберігання з

повністю зарядженими акумуляторами. Повністю заряджати акумулятор не рідше одного разу на місяць. Забезпечити проведення приписаного огляду сервісною службою. Роботи з технічного обслуговування Переставлення або заміна всмоктувальних Якщо всмоктувальні крайки зношені, їх необхідно переставити або замінити.

1. Зняти всмоктувальну планку.

2. Відкрутити грибкові ручки.

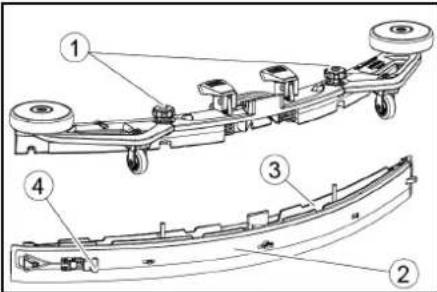

1 Грибкова рукоятка2 Стяжна стрічка 3 Внутрішня частина всмоктувальної планки 4 Затвор

3. Витягнути внутрішню частину всмоктувальної

планки.4. Відкрити затвор.

5. Зняти стяжну стрічку.

6. Від’єднати всмоктувальні крайки від внутрішньої

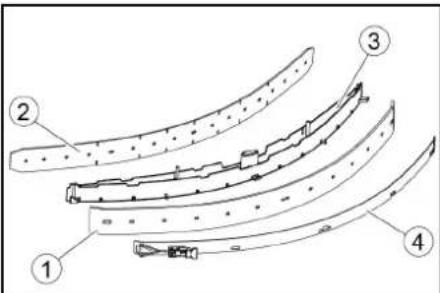

1 Задня всмоктувальна крайка 2 Передня опорна крайка 3 Внутрішня частина всмоктувальної планки 4 Стяжна стрічка

7. Притиснути вживані або нові всмоктувальні

крайки до потовщень внутрішньої частини всмоктувальної планки.

8. Установити стяжну стрічку.

9. Вставити внутрішню частину всмоктувальної

планки у верхню частину.

10. Вставити і затягнути грибкові ручки.

Очищення фільтра для грубого бруду

1. Відкрити кришку бака для брудної води.

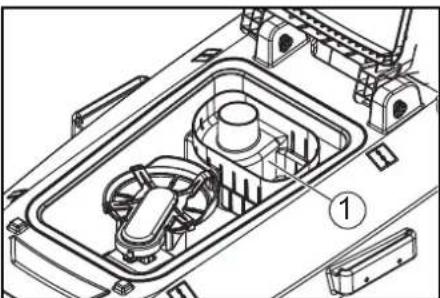

1 Фільтр для грубого бруду

2. Зняти фільтр для грубого бруду, потягнувши його

3. Промити фільтр для грубого бруду проточною

4. Вставити фільтр для грубого бруду в бак для

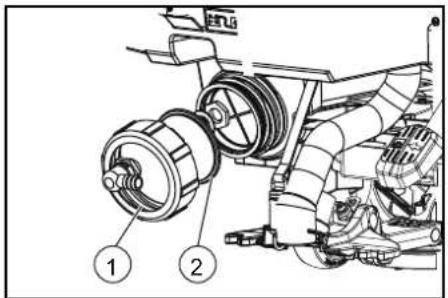

брудної води. Очищення фільтра чистої води

1. Злити чисту воду (див. главу Швидкий злив

2. Відкрутити замок бака для чистої води.

1190 Українська 1 Замок бака для чистої води 2 Фільтр чистої води

3. Зняти фільтр чистої води та промити чистою

4. Вставити фільтр чистої води.

5. Установити замок бака для чистої води.

Вказівка: переконатися, що патрубок для підключення шланга в замку бака для чистої води після затягування знаходиться в найнижчій

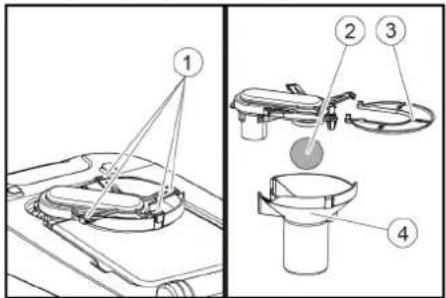

Очищення поплавця та ворсового фільтра

1. Відкрити кришку бака для брудної води.

1 Фіксуючі гаки 2 Поплавець 3 Ворсовий фільтр 4 Корпус поплавця

2. Послабити фіксуючі гаки.

3. Витягти униз корпус поплавця.

4. Вийняти поплавець з корпусу й очистити його.

5. Зняти ворсовий фільтр і очистити.

6. Зібрати усі компоненти у зворотній

послідовності. Заміна дискової щітки

Заміняти дискові щітки слід, якщо довжина щетини досягає 10 мм.

1. Підняти щіткову голівку.

2. Натиснути педаль розблокування щітки донизу.

3. Витягти бічну дискову щітку з-під щіткової

4. Помістити нову дискову щітку під очищувальну

головку, притиснути її вгору і зафіксувати. Допомога в разі несправностей

Ненавмисний запуск пристрою Небезпека травмування, ураження електричним

Перед проведенням будь-яких робіт на пристрої встановити замковий вимикач в положення «0» і витягти ключ. Витягти штепсельну вилку зарядного пристрою. Злити забруднену та чисту воду та утилізувати. У разі несправностей, які неможливо усунути за допомогою цієї таблиці, слід звернутися до сервісної служби. 몇 ПОПЕРЕДЖЕННЯ Виявляти обережність під час наближення до «сліпих» кутів, кущів, дерев або інших об’єктів, які можуть обмежувати поле зору.

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності приладу протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до т орговельної організації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті)

Несправність Усунення Пристрій не запускається 1. Встановити замковий вимикач в положення «1».

2. Задіяти замковий вимикач.

3. Вставити акумуляторний штекер.

4. Перевірити акумулятори, за необхідності зарядити.

5. Перевірити підключення полюсних виводів акумуляторів.

Кількість води недостатня 1. Перевірити рівень чистої води, за необхідності заповнити бак.

2. Збільшити кількість води за допомогою регулятора кількості води.

3. Очистити фільтр чистої води.

вірити шланги на предмет засмічення, за необхідності очистити. Занадто низька потужність всмоктування

1. Зупинити пристрій і злити брудну воду.

2. Очистити ущільнення між баком для брудної води і кришкою і перевірити на герметичність, за необхідності замінити.

3. Перевірити правильність з'єднання всмоктувального шланга з баком для брудної води.

4. Перевірити ворсовий фільтр на заб

руднення, за необхідності очистити.

5. Очистити усмоктувальні крайки на всмоктувальній планці, за необхідності перевернути або замінити.

6. Перевірити, чи закрита кришка на зливному шлангу для брудної води.

7. Перевірити та за потреби відкоригувати налаштування всмоктувальної планки.

8. Перевірити всмоктувальний шланг на предмет засмічення, за необхідності очистити.

9. Перевірити всмоктувальний шланг на герметичність, за необ

хідності замінити. Результат очищення незадовільний 1. Знизити швидкість.

2. Перевірити щітки на зношення, за необхідності замінити.

3. Перевірити тип щіток та миючий засіб на придатність.

Усмоктувальна турбіна працює з підвищеним числом обертів

1. Злити брудну воду.

2. Очистити поплавець.

3. Перевірити ворсовий фільтр, за необхідності очистити.

4. Перевірити всмоктувальний шланг на предмет засмічення, за необхідності оч

5. Перевірити всмоктувальну планку на предмет засмічення, за необхідності очистити.

Щітка не обертається 1. Перевірити, чи не заблокована щітка стороннім предметом, за необхідності видалити сторонній предмет. Пристрій вібрує під час очищення 1. Використовувати більш м'яку щітку. Опис № деталі Опис Дискова щітка в зборі,червона D51 9.753-021.0 Для загального очищення будь-яких поверхонь. Дискова щітка (дуже м'яка) 4.905-028.0 Для очищення та полірування делікатних підлогових покриттів. Дискова щітка (м'яка) 4.905-027.0 З натуральних волокон для очищення та полірування. Дискова щітка (середньої м'якості) 4.905-026.0 Для загального очищення будь-яких поверхонь. Дискова щітка (жорстка) 4.905-029.0 Для глибокого очищення та видалення стійких забруднень. Лише для зносостійких поверхонь. Тарілчастий привод, 479 мм 4.762-534.0 Для очищення падами. Із швидкозмінною муфтою й центральним замком. Пад, 500 мм, (м'який) 6.371-146.0 З натуральною щетиною, для полірування. Ефективно усуває сліди стирання. Пад, 508 мм, (м'який) 6.369-468.0 Легка зернистість, підходить для полірування підлоги. Пад, 508 мм, (середньої м'якості) 6.369-079.0 Для очищення всіх типів підлогових покриттів. Пад, 508 мм, (середньої жорсткості) 6.369-078.0 Для видалення стійких забруднень і глибокого очищення. Пад, 508 мм (жорсткий) 6.369-077.0 Для очищення сильно забрудненої підлоги та для глибокого очищення. Алмазний пад, 508 мм (грубої зернистості) 6.371-260.0 Для попереднього очищення / реставрації Видаляє дрібні подряпини, створюючи чисту, шовковисто-матову поверхню. Для підготування поверхні до очищення жовтим падом. Як кристалізаційний пад для базової кристалізації.Українська 191 Технічні характеристики Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Очищувач для підл

Тип: 1. 127-xxx Відповідні директиви ЄС 2006/42/EG (+2009/127/EG) 2014/30/ЄС 2014/53/ЄС (TCU) Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-72 EN 60335-2-29 EN 62233: 2008 EN 55012: 2007 + A1: 2009 EN 61000-6-2: 2005 TCU EN 300 328 V2.1.1 EN 300 330 V2.1.1 EN 300 440 V2.1.1 EN 301 511 V12.5.1 EN 62368-1:2014+A11:2017 Застосовувані національні стандарти

Особи, що нижче підписалися, діють за дорученням і за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: [phone] Факс: [phone] м. Вінненден, 25.01.2019 Алмазний пад, 508 мм (середньої зернистості) 6.371-261.0 Для попереднього очищення / реставрації Видаляє

однорідну й блискучу поверхню. Для підготування поверхні до очищення зеленим алмазним падом. Як кристалізаційний пад для високоглянцевої кристалізації. Алмазний пад, 508 мм (дрібної зернистості) 6.371-240.0 Для легкого полірування ламінованих підлогових покриттів, поверхонь з мозаїки та натурального каменю. Для щоденного очищення після використання білого та жовтого пада. Пад з мікрофібри, 508 мм 6. 371-271.0 Вида тні очисні властивості. Ефективно очищує навіть поверхні з керамогранітної плитки. Меламіновий пад, 508 мм 6.371-025.0 Комплект меламінових падів для ефективного очищення мікропористих поверхонь. Знімач, 850 мм 4.778-008.0 Параболічний знімач, всмоктувальні крайки зі зносостійкого матеріалу Linatex червоного кольору, з опорними роликами. Всмоктувальні крайки, 33 дюйми, червоного

4.400-011.0 З матеріалу Linatex, зносостійкі. Всмоктувальні крайки, 33 дюйми, прозорі 4.400-005.0 З поліуретану, маслостійкі. Опис № деталі Опис BD 50/55 W Classic Bp BD 50/55 C Classic Bp Робочі характеристики пристрою Номінальна напруга V24 24 Ємність акумулятора Ah (5 h) 80 / 115 80 / 115 Середня споживана потужність W 880 750 Потужність тягового двигуна W 130 - Потужність всмоктувальної турбіни W 250 250 Потужність привода щіток W 500 500 Теоретична потужність на одиницю поверхні m

/h 2550 2040 Об'єм бака для чистої води l55 55 Об'єм бака для брудної води l55 55 Температура води макс.°C5050 Тиск води макс. bar 0,06 0,06 Ухил робочої зони макс.%22 Всмоктування Потужність всмоктування, кількість повітря l/s 24 24 Потужність всмоктування, розрядження kPa (mbar) 9,5 (95) 9,5 (95) Миючі щітки Робоча ширина mm 510 510 Діаметр щітки mm 510 510 Число обертів щітки 1/min

Сила притискання щітки kg ≥ 27 ≥ 27 Розміри та вага Допустима загальна маса kg

Власна маса (транспортна вага)kg115110 Розміри відсіку для акумулятора mm 330 x 355 x 290 330 x 355 x 290 Розраховані значення згідно з EN 60335-2-72 Загальне значення вібрації m/s

<2,5 <2,5 Похибка К dB(A) 0,2 0,2 Рівень звукового тиску L

dB(A) 2 2 Рівень звукової потужності L
