Тип продукту	Підмітальна машина / Підлогомийна машина
Бренд	Kärcher
Модель	B 40 W Bp Dose
Номінальна напруга	24 В
Рекомендована ємність акумулятора	70 А·год, 80 А·год або 105 А·год (5 год)
Резервуар для чистої води	40 л
Резервуар для брудної води	40 л
Максимальна температура води	50 °C
Максимальний тиск води	5 бар (0,5 МПа)
Вага без навантаження (з акумуляторами 105 А·год)	164 кг
Загальна вага в робочому стані	204 кг
Теоретична площа очищення	до 2200 м²/год
Максимальний нахил робочої зони	2 %
Ходовий двигун (B 40 W)	130 Вт
Двигун всмоктування	500 Вт
Двигун щіток	600 Вт
Швидкість щіток (варіант BR)	600 - 1200 об/хв
Швидкість щіток (варіант BD)	180 об/хв
Робоча ширина	430 до 550 мм (залежно від головки)
Рівень звукового тиску LpA	68 дБ(А)
Рівень звукової потужності LWA + невизначеність	85 дБ(А)
Живлення	Акумулятори 24 В (2 x 12 В)
Підтримка руху	Так (модель B 40 W)
Система дозування	Вбудована система Dose

Часті запитання - B 40 W Bp Dose Kärcher

Як зарядити акумулятор Kärcher B 40 W Bp Dose?

Підключіть кабель зарядного пристрою до мережі. Процес заряджання триває приблизно 10-15 годин. Переконайтеся, що акумулятори встановлені правильно та налаштовано характеристичну криву заряджання.

Яка ємність резервуарів для води?

Резервуар для чистої води та резервуар для брудної води мають ємність по 40 літрів.

Які миючі засоби можна використовувати з B 40 W Bp Dose?

Використовуйте лише миючі засоби, рекомендовані Kärcher (напр., RM 746, RM 780 тощо). Не використовуйте розчинники, соляну або фтористоводневу кислоту. Дотримуйтесь інструкцій з безпеки щодо миючих засобів.

Як обслуговувати щітки підмітальної машини?

Регулярно перевіряйте знос щіток. Замінюйте щіткові валики, коли довжина ворсу досягає 10 мм. Для дискових щіток замінюйте їх у разі зносу. Дотримуйтесь плану технічного обслуговування.

Що робити, якщо на екрані з'являється повідомлення про помилку?

Зверніться до таблиці несправностей. Наприклад, ERR_I_BÜRSTE_049 вказує на блокування щіток. Витягніть Intelligent Key, зачекайте 10 секунд, потім вставте його знову. Якщо несправність не зникне, зверніться до сервісної служби.

Як злити брудну воду?

Витягніть зливний шланг з тримача, опустіть його над ємністю, відкрийте кришку дозуючого пристрою та дайте воді стекти. Потім промийте резервуар чистою водою.

Як відрегулювати кількість води?

Використовуйте кнопку регулювання кількості води. Почніть з малого потоку та поступово збільшуйте до отримання бажаного результату. Насос миючого засобу працює лише при мінімальному потоці.

Який максимальний нахил може витримувати пристрій?

Максимальний нахил робочої зони становить 2 %. Не використовуйте пристрій на похилих поверхнях.

Як транспортувати підмітальну машину B 40 W Bp?

Для транспортування підніміть головку очищення, витягніть Intelligent Key та зафіксуйте пристрій від ковзання. Використовуйте режим транспортування на селекторі програми, якщо він доступний.

Де знайти аксесуари та запасні частини?

Оригінальні аксесуари та запасні частини доступні на www.kaercher.com або у вашого дилера Kärcher.

ПОСІБНИК КОРИСТУВАЧА B 40 W Bp Dose Kärcher

Слідуйте місцевим нормам щодо стічних вод.

→ Izvadite ispusno crevo iz držača pa ga spustite nad prikladni sabirnik.

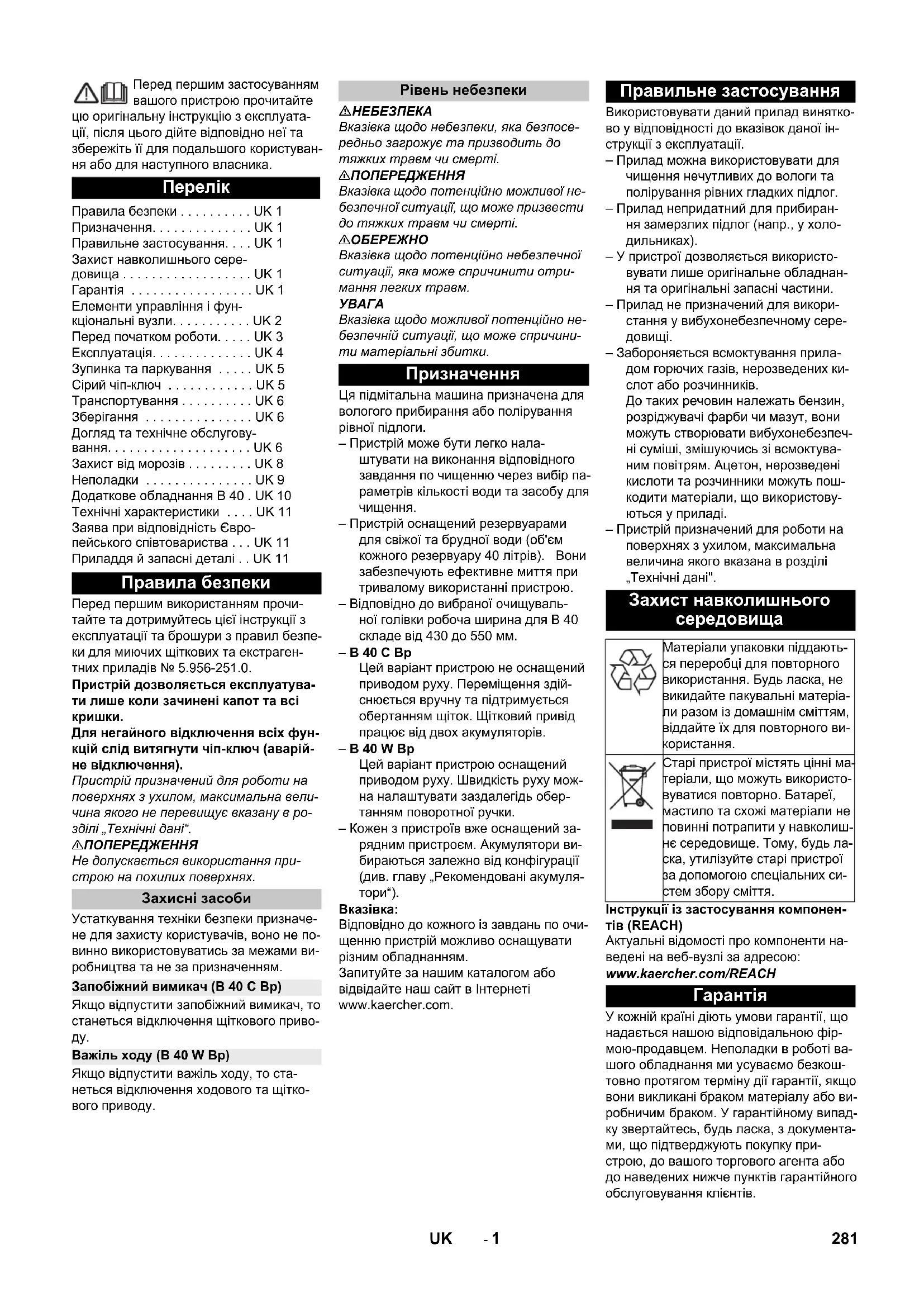

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

Перелік

Правила безпеки ..... UK 1

Призначення.....UK 1

Правильне застосування. . . . UK 1

Захист навколишнього середовища.... UK 1

Гарантія UK 1

Елементи управління і функ- кціональні вузли. . . . . . . . . UK 2

Перед початком роботи.....UK 3

Експлуатація..... UK 4

Зупинка та паркування ..... UK 5

Сірий чіп-ключ ..... UK 5

Транспортування ..... UK 6

Зберігання ..... UK 6

Догляд та технічне обслуговування. UK 6

Захист від морозів ..... UK 8

Неполадки ..... UK 9

Додаткове обладнання В 40 . UK 10

Технічні характеристики .... UK 11

Заява при відповідність Євро- пейського співтовариства ... UK 11

Приладдя й запасні деталі .. UK 11

Правила безпеки

Перед першим використанням прочитайте та дотримуйтесь цієї інструкції з експлуатації та брошури з правил безпеки для миючих щіткових та екстрагентних приладів № 5.956-251.0.

Пристрій дозволяється експлуатува- ти лише коли зачинені капот та всі кришки.

Для негайного відключення всіх функцій слід витягнути чіп-ключ (аварійне відключення).

Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого не перевищує вказану в розділі „Технічні дані“.

△ПОПЕРЕДЖЕННЯ

Не допускається використання пристрою на похилих поверхнях.

Захисні засоби

Устаткування техніки безпеки призначене для захисту користувачів, воно не повинно використовуватись за межами виробництва та не за призначенням.

Запобіжний вимикач (В 40 С Вр)

Якщо відпустити запобіжний вимикач, то станеться відключення щіткового приводу.

Важіль ходу (В 40 W Вр)

Якщо відпустити важіль ходу, то станьться відключення ходового та щіткового приводу.

Рівень небезпеки

△НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

△ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Призначення

Ця підмітальна машина призначена для волого прибирання або полірування рівної підлоги.

– Пристрій може бути легко нала- штувати на виконання відповідного завдання по чищенню через вибір па- раметрів кількості води та засобу для чищення.

– Пристрій оснащений резервуарами для свіжої та брудної води (об'єм кожного резервуару 40 літрів). Вони забезпечують ефективне миття при тривалому використанні пристрою.

– Відповідно до вибраної очищувальної голівки робоча ширина для В 40 складе від 430 до 550 мм.

- B 40 C Bp

Цей варіант пристрою не оснащений приводом руху. Переміщення здійснюється вручну та підтримується обертанням щіток. Щітковий привід працює від двох акумуляторів.

- B 40 W Bp

Цей варіант пристрою оснащений приводом руху. Швидкість руху можна налаштувати заздалегідь обертанням поворотної ручки.

– Кожен з пристроїв вже оснащений за- рядним пристроєм. Акумулятори ви- бираються залежно від конфігурації (див. главу „Рекомендовані акумуля- тори“).

Вказівка:

Відповідно до кожного із завдань по очищенню пристрій можливо оснащувати різним обладнанням.

Запитуйте за нашим каталогом або відвідайте наш сайт в Інтернеті www.kaercher.com.

Правильне застосування

Використовувати даний прилад винятко- во у відповідності до вказівок даної ін- струкції з експлуатації.

– Прилад можна використовувати для чищення нечутливих до вологи та полірування рівних гладких підлог.

– Прилад непридатний для прибирання замерзлих підлог (напр., у холодильниках).

– У пристрої дозволяється використо- вувати лише оригінальне обладнан- ня та оригінальні запасні частини.

– Прилад не призначений для використання у вибухонебезпечному середовищі.

– Забороняється всмоктування приладом горючих газів, нерозведених кислот або розчинників.

До таких речовин належать бензин, розріджувачі фарби чи мазут, вони можуть створювати вибухонебезпечні суміші, змішуючись зі всмоктуваним повітрям. Ацетон, нерозведені кислоти та розчинники можуть пошкодити матеріали, що використовуються у приладі.

– Пристрій призначений для роботи на поверхнях з ухилом, максимальна величина якого вказана в розділі „Технічні дані”.

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Інструкції із застосування компонен- тів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

У кожній країні діють умови гарантії, що надається нашою відповідальною фірмою-продавцем. Неполадки в роботі вашого обладнання ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або виробничим браком. У гарантійному випадку звертайтесь, будь ласка, з документами, що підтверджують покупку пристрою, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів.

Елементи управління і функціональні вузли

1 Важіль опускання всмоктувальної пластини
2 Кришка резервуару брудної води
3 Опорна напрямна для бази
4 Фільтр для затримування волокон
5 Система промивання резервуару для забрудненої води (опція)
6 Гнучкий замковий елемент системи промивання (опция)
7 Блокування резервуару для забруд- неної води
8 Поплавок
9 Тягова ручка
10 Сито для крупної грязі
11 Резервуар брудної води
12 Заливний отвір бака чистої води
13 Всмоктувальний шланг засобу для чищення (тільки вариант DOSE)
14 Пляшка із засобом для чищення (тільки варіант DOSE)
15 Замок резервуару для свіжої води з фільтром
16 Тримач пляшки із засобом для чи- щення
17 Резервуар чистої води
18 Фіксація резервуару додатково закріпити використовуючи металевий лист та гвинт

19 Очищувальна голівка (умовне позначення) *
20 Щіткові вали (варіант BR), дискові щітки (варіант BR) *
21 Резервуар для великих часток бруду (тільки в BR)
22 Запобіжник на полюсі акумулятора
23 Акумулятор
24 Покажчик рівня чистої води
25 Педаль для підйому/опускання голівки, що чистить
26 Ручка, що обертається, для нахилу всмоктувальної планки
27 Смушкові гайки для кріплення всмоктувальної планки
28 Всмоктуючий шланг
29 Всмоктувальна планка *
30 3'єднальний кабель для зарядного пристрою
31 Повністю автоматичний резервуар для свіжої води (опція)
32 Регулятор об'єму води
33 Важіль ходу (В 40 W Вр) Запобіжний вимикач (В 40 С Вр)
34 Панель управління
35 Приймальний майданчик для миючого комплекту „Homebase Box”
36 Гачки для кабелю

37 Зливний шланг для забрудненої води з дозуючим пристроєм
* не входить до комплекту постачання

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.
– Органи управління для технічного обслуговування та сервісу є світло-сірими.

Панель управління

1 2 3 4 5 MIN MAX OFF

1 Ручка регулятора швидкості руху (тільки В 40 W)
2 Чіп-ключ

жовтий – Оператор

сірий – Майстер

3 Дисплей
4 Перемикач вибору програм
5 Інформаційна кнопка

Перемикач вибору програм

3 4 5 6 e OFF 2 1 7

1 OFF

Пристрій вимкнено.

2 Режим транспортування (тільки В 40 W)

Під'їхати до місця роботи.

3 Режим Еко

Вологе прибирання підлоги (із зниже- ним числом зворотів щітки) та збір забрудненої води (із зниженою поту- жністю всмоктування).

4 Звичайний режим

Вологе прибирання підлоги й збір брудної води.

5 Інтенсивний режим

Вологе прибирання підлоги із трива- лим впливом мийного засобу.

6 Режим всмоктування Зібрати бруд.

7 Режим полірування

Полірування підлоги без нанесення рідини.

Перед початком роботи

Встановлення щіток

Варіант BD

Перед пуском в експлуатацію потрібно встановити дискову щітку (див. "Роботи з технічного обслуговування").

Варіант BR

Щітки встановлені.

Установити акумулятори

Встановити акумулятори (див. "Догляд та технічне обслуговування/Встановлення та підключення акумуляторних батарей).

Вибір зарядної кривої

Перед першим введенням в експлуатацію, після обнуління лічильника сервісного обслуговування або при заміні встановленого акумулятора на акумулятор іншого типа слід обов'язково вибрати зарядну криву.

→ Використовувати сірий чіп-ключ.
→ Зарядна крива вибрана (див. главу „Сірий чіп-ключ/Вибір зарядної кривої“).

Використання акумуляторів іншого виробника

Ми рекомендуємо використовувати акумулятори, перераховані в главі „Догляд та технічне обслуговування/Рекомендовані акумулятори“.

Вказівка:

При використанні інших акумуляторів (наприклад, інших виробників) захист від надмірного розрядження повинен бути налаштованим заново для відповідного типу акумулятора.

Зарядити акумулятор

Вказівка:

Пристрій оснащений захистом від глибокої розрядки, тобто, якщо досягається припустиме найменше значення ємності, двигун щітки та турбіна вимикаються.

→ Перемістити прилад безпосередньо до станції зарядки, при цьому уника-ти підйомів.

△НЕБЕЗПЕКА

Небезпека поранення при ударі електричним струмом. Звернути увагу на напругу в мережі та запобіжники, вказані на типовій табличці пристрою. Зарядний пристрій використовувати лише в сухих приміщеннях з достатнім провітрюванням!

Процес зарядки

– Час зарядження акумулятора складає у середньому прибл. 10-15 годин.
– Електронна система управляє вбудованим зарядним пристроєм і автоматично завершує процес зарядження. Зарядний пристрій підходить для всіх рекомендованих батарей.
– Вбудована батарея відображується на дисплеї під час заряджання. В разі відсутності індикації слід вибрати зарядну характеристику (див. «Налаштування зарядної характеристики»).

– Експлуатація пристрою під час за- рядження забороняється.

Вказівки для проведення першого за- рядження

В процесі першого зарядження система управління не може визначити, який тип акумулятора був встановлений.

Проводити зарядження акумуляторів, поки на екрані не відображуватиметься повний рівень заряду.

△НЕБЕЗПЕКА

Небезпека вибуху!

Перед заряджанням малообслуговуваних акумуляторів слід відкинути наверх резервуар (див. главу „Встановлення та підключення акумуляторів“).

Таким чином під час заряджання можна запобігти виникнення небезпечних газів під резервуаром.

Забороняється проведення будь-якого очищення із застосуванням води при відкинутому наверх резервуарі для води.

При заряджанні акумуляторів, що не обслуговуються, слід унеможливити відкидання наверх резервуару для води.

→ Вставте мережевий штекер з'єднального кабелю у розетку. Починається процес заряджання.

Вказівка: Характеристики обраних акумуляторів відображуються під час заряджання.

→ Процес зарядження продовжується, поки на екрані не відображуватиметься повний рівень заряду.

Акумуляторна батарея, що не потребує техобслуговування (рідкі акумулятори)

△ПОПЕРЕДЖЕННЯ

Небезпека хімічних опіків!

– Доливання води в розряджений акумулятор може призвести до виливання електроліту.
– При поводженні з акумуляторним електролітом слід носити захисні окуляри та дотримувати приписання для запобігання травм і пошкоджень одягу.
– При попаданні крапель електроліту на шкіру або одяг негайно змити великою кількістю води.

УВАГА

Небезпека ушкодження!

– Для заливання в акумулятор використовувати лише дистильовану або знесолену воду (відповідну Європейському стандарту EN 50272-T3).
– Ні в якому разі не використовувати жодних добавок (так званих покрашуючих засобів), інакше дія гарантії припиниться.
– Для заміни використовувати аналогічний тип батарей. В противному разі зарядна характеристика повинна знову налаштовуватись сервісною службою.

Установка усмоктувальної планки

Установити усмоктувальну планку в підвіску так, щоб профільна пластина перебувала над підвіскою.
→ Затягти смушкові гайки

→ Насадити усмоктувальний шланг

Вивантаження приладу

△НЕБЕЗПЕКА

Небезпека поранення. Для негайного відключення всіх функцій слід витягну-ти чіп-ключ.

Установити та підключити акумулятори (див. розділ "Перед введенням пристрою в експлуатацію").
→ Довгі бокові дошки упаковки покласти на піддон у вигляді похилої рампи.

→ Рампу прибити до піддону гвіздками.
→ Короткі дошки підкласти під рампу для додаткової опори.
→ Забрати з-під коліс приладу дерев'яні рейки.
→ Підвести очищувальну голівку, для цього натиснути педаль вниз. Видалити картонаж з очищувальної голівки R.

B 40 C Bp

→ Перемістити пристрій по рампі з під- дона долілиць.

B 40 W Bp

→ Вставити чіп-ключ.
→ Перевести перемикач вибору програм в положення "Режим транспортування".
→ Привести в дію регулятор руху та повільно звезти прилад з рампи.
→ Витягнути чіп-ключ.

Експлуатація

⚠НЕБЕЗПЕКА

Небезпека поранення. Натискати на педаль для підйому/опускання очищу-вальної голівки тільки одній ногою. Інша нога має надійно та міцно стояти на підлозі.

В разі небезпеки слід звільнити запобіжний вимикач/важіль ходу.

Їзда з надітим бризковиком двигуна (тільки В 40 W Вр)

УВАГА

Небезпека ушкодження. Для їзди заднім ходом всмоктувальну планку необхідно підняти.

Вказівка:

Пристрій зроблено таким чином, що очищувальна голівка виступає праворуч. Це надає можливість працювати з гарним оглядом в місцях поруч із краями.

→ Вставити чіп-ключ.
→ Вибрати швидкість використовуючи поворотну ручку вибору швидкості руху.
→ Перемикач вибору програм перевести в положення "Режим транспортування".
→ їзда на апараті.

Вперед:

Натиснути важіль ходу вперед.

Назад:

Натиснути важіль ходу назад.

Вказівка:

Пристрій починає рух тільки тоді, коли пусковий важіль пересувається на 15°.

→ Зупинка апарату: Відпустити важіль ходу.

Заливання застосовуваних речовин

Чиста вода

→ Відкрити замок резервуара для свіжої води.
→ Наповнити чистою водою (максимум 50 °C) до нижнього канту опори на-повнення.
→ Закрити замок резервуару для свіжої води.

3 повністю автоматичним резервуаром для свіжої води (опція)

→ Підключити шланг до пристрою автоматичного заповнення та відкрити подачу води (максимальна температура 50 °C, макс. тиск 5 бар).
→ Слідкувати за пристроєм, автоматика наповнення зупиняє подачу води, якщо бак повний.
→ Закрити подачу води і від'єднати шланг від приладу.

Засіб для чищення

△ПОПЕРЕДЖЕННЯ

Небезпека ушкодження. Застосовувати тільки рекомендовані засоби для чищення. У випадку використання інших засобів для чищення експлуатуюча особа бере на себе підвищений ризик з погляду безпеки роботи й небезпеки одержання травм.

Використовувати тільки ті засоби для чищення, що не містять розчинники, соляну та плавікову (фторидну) кислоту. Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Вказівка:

Не використовувати сильно пінливі засоби для чищення.

Застосування Миючі засо-би
Прибирання всіх водостійких підлог	RM 746RM 780
Прибирання блискучих поверхонь (напр., граніту)	RM 755 es
Прибирання та загальне очищення промислових підлог	RM 69 ASF
Прибирання та загальне очищення керамічної плитки	RM 753
Прибирання кахелю у санітарній сфері	RM 751
Прибирання та дезінфекція у санітарній сфері	RM 732
Видалення бруду з будьяких стійких до лугів підлог (напр., підлог з полівнілхлориду)	RM 752
Видалення бруду з лінолеумних покриттів	RM 754

Варіант з дозуючим пристроєм DOSE (опція)

На шляху до миючої голівки чистої води через дозуючий пристрій додається мийний засіб.

Вказівка:

За допомогою дозуючого пристрою можна додавати максимально 3% засобу для чищення. Для більш високого дозування засіб для чищення слід додати в резервуар для чистої води.

→ Встановити в тримач пляшку з засобом для чищення.
→ Відкрутити кришку пляшки.
→ Вставити в пляшку усмоктувальний шланг дозуючого пристрою.

Вказівка:

При порожньому резервуарі для чистої води добавка мийного засобу припи- няється. Очищувальна голівка продове- жує працювати без подачі рідини.

Варіант без дозуючого пристрою

Настроювання кількості води

→ Додати мийний засіб у резервуар для чистої води.
→ Встановити відповідно до забруднення покриття підлоги кількість подаваної на голівку води

Вказівка:

Перші спроби чищення проводити при не- великій кількості води. Збільшувати кіль- кість води крок за кроком, поки буде досяг- нуто бажаного результату чищення.

Насос мийного засобу дозуючого пристрою працює тільки, починаючи з мінімальної кількості води.

Встановлення всмоктувальної пластини

Косе розташування

Для поліпшення результатів мийки підлог, покритих плиткою, усмоктувальна планка може бути повернена до 5°

→ Послабити гвинти-баранці
→ Повернути усмоктувальну планку

→ Затягнути смушкові гвинти.

Нахил

При недостатній потужності усмоктування можна змінити нахил вартої вертикально усмоктувальної планки

→ Переставити ручку, що обертається, для нахилу всмоктувальної крайки.

Встановити параметр

3 жовтим чіп-ключем

У пам'ять пристрою записані заздалегідь задані параметри для всіляких програм очищення.

Залежно від повноважень, жовтий чіп- ключ можна використовувати для зміни окремих параметрів.

Якщо параметр слід змінити на тривалі- ший час, потрібно вставити сірий чіп- ключ. Встановлення описано в розділі „Сірий чіп-ключ".

Вказівка:

Майже всі тексти на екрані встановлення параметрів зрозумілі без пояснень. Єдине виключення представляє параметр FACT:

– Fine Clean: Низька частота обертання щіток для видалення сірого нальоту із дрібнозернистого каменю.
– Whisper Clean: Середня частота обертання щіток для догляду та прибирання зі зниженим рівнем шуму.
– Power Clean: Висока частота обертання щіток для полірування, кристалізації й підмітання.
→ Повернути перемикач вибору програми на необхідну програму.
→ Обертати інформаційну кнопку, поки не буде вибраний бажаний параметр.
→ Нажати на інформаційну кнопку - установлене значення починає мигати.
→ Поворотом інформаційної кнопки встановити бажане значення.
→ Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд.

Миття

УВАГА

Небезпека ушкодження покриття підлоги. Не працювати з пристроєм на одному місці.

→ Повернути перемикач вибору програми на необхідну програму.

Опускання очищувальної голівки

→ Педаль для опускання очищувальної голівки натиснути трохи вниз та пересунути вліво. Це приведе до розблокування педалі. Повільно підняти педаль наверх.

Очищувальна голівка опускається.

Вказівка:

При зупинці машини та перевантаженні двигун щітки зупиняється.

Опускання всмоктувальної трубки.

→ Потягнути важіль та натиснути вниз; всмоктувальна країка опуститься.

Вказівка:

Для мийки кахельних підлог пряму всмоктувальну планку встановити так, щоб чищення відбувалося під прямим кутом до стиків.

Для поліпшення ефективності всмокту- вання можна встановити нахил всмокту- вальної планки (див. "Регулювання всмоктувальної планки").

Якщо резервуар для брудної води заповнений, поплавець закриває отвір для всмоктування та всмоктувальна турбіна працює з підвищеним числом обертів. В цьому випадку слід припинити всмоктування та попрямувати в місце спорожнення резервуару для брудної води.

Регулювання швидкості поступального руху (тільки для очищувальної головки BD)

→ Зменшення швидкості повернути регулятор у напрямку "-".
→ збільшення швидкості: повернути регулятор у напрямку "+".

Зупинка та паркування

→ Закрити регулятор подачі води для установки подачі води.
→ Відпустити важіль хода/запобіжний вимикач.
→ Встановити перемикач вибору програм у положення „Всмоктування".
→ Підняти носову частину.
→ Провезти прилад трохи вперед та відкачати з нього залишок води.
→ Підняти всмоктувальну пластину. Всмоктувальна турбіна працює ще 10 секунд, щоб усмоктати залишок

води зі всмоктувальної планки та шланга.

→ Витягнути чіп-ключ.
→ При необхідності зарядити акумуля- тор.

Злити забруднену воду

⚠ПОПЕРЕДЖЕННЯ

Слідуйте місцевим нормам щодо стіч- них вод.
→ Вийміть із тримача зливний шланг й помістить його в призначений для цього збірник води.

→ Дозатор стиснути або перегнути.
→ Відкрити кришку дозатора.
→ Спустити брудну воду - регулювати витік води стисненням чи перегинанням.
→ Промити резервуар для забрудненої води чистою водою або за допомогою системи промивання резервуару для забрудненої води (опція).

Спускання чистої води

→ Повністю зняти кришку для швидкого спорожнення.
→ Для здійснення промивання резервуару для свіжої води слід повністю зняти кришку резервуару та витягнуть фільтр для свіжої води.

Сірий чіп-ключ

→ Вставити чіп-ключ.
→ Вибрати бажану функцію шляхом повороту інформаційної кнопки.

Нижче указаний опис окремих функцій.

Меню ключа >>

За допомогою цього пункту меню задаються права для жовтого чіп-ключа.

→ Натиснути інформаційну кнопку під час відображення індикації „Меню ключа >>“.
→ Витягнути сірий чіп-ключ та вставити жовтий чіп-ключ для проведення програмування.
→ Вибрати пункт меню, який слід змінити, шляхом повороту інформаційної кнопки.
→ Натиснути інформаційну кнопку.

→ Вибрати регулювання пункту меню шляхом повороту інформаційної кнопки.
→ Підтвердити регулювання шляхом натиснення на пункт меню.
→ Потім вибрати пункт меню, який слід змінити, шляхом повороту інформаційної кнопки.
→ Для збереження прав викликати меню „Збереження налаштувань“ шляхом повороту інформаційної кнопки та натиснуть на інформаційну кнопку.
Для виходу викликати „Вихід з меню“ шляхом повороту інформаційної кнопки та натиснуть на інформаційну кнопку.

Cleaning App >>

Параметр, який встановлюється за допомогою сірого чіп-ключа, зберігається до вибору іншого налаштування.

→ Повернути перемикач вибору програми на необхідну програму.
→ Повертати інформаційну кнопку до відображення „Cleaning App >>“.
→ Натиснути інформаційну кнопку – відображуватиметься раніше встановлений параметр.
→ Нажати на інформаційну кнопку - установлене значення починає мигати.
→ Поворотом інформаційної кнопки встановити бажане значення.
→ Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд.
→ Вибрати наступний параметр шляхом повороту інформаційної кнопки.
→ Після зміни всіх бажаних параметрів слід повертати інформаційну кнопку до відображення „Вихід з меню".
→ Натиснути інформаційну кнопку – вихід з меню здійсниться.

Встановити мову

→ Нажати на інформаційну кнопку - установлене значення починає мигати.
→ Поворотом інформаційної кнопки встановити бажану мову.
→ Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд.

Холостий хід щіток

Встановити холостий хід щіток.

→ Встановлення здійснюється аналогічно „Встановити мову".

Вибір зарядної кривої

→ Повертати інформаційну кнопку до відображення функції "Меню акумулятора".
→ Натиснути інформаційну кнопку – ви- брати зарядну криву, відповідну ти- пові вбудованих акумуляторів.

Вказівка: Вибір зарядної кривої слід здійснювати тільки після консультації з сервісною службою Kärcher. Особливо це необхідно у тому випадку, коли акумулятор не відображується в меню.

→ Підтвердіть змінене значення натисканням на інформаційну кнопку або почекайте, поки задане значення не буде прийнято автоматично через 10 секунд.

LOAD DEFAULT

Відновлення налаштувань за умовчанням.

Транспортування

△НЕБЕЗПЕКА

Небезпека травмування! Для завантаження або вивантаження пристрій може пересуватися тільки на схилах, кут яких не перевищує максимального значення (див. «Технічні характеристики»). Пересуватися повільно.

△ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Підняти очищувальну голівку, щоб уникнути ушкодження щіток.
→ Вийняти щітку, щоб уникнути ушкодження щіток.
→ При перевезенні апарату в транспортних засобах слід враховувати місцеві діючі державні норми, направлені на захист від ковзання та перекидання.

Зберігання

△ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Догляд та технічне обслуговування

△НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням будь-яких робіт з пристроєм слід витягнути чіп-ключ, а також вийняти штепсельну вилку зарядного пристрою з розетки.

→ Спустити та утилізувати рештки брудної та чистої води.

План техогляду

Періодичність технічного обслуговування

Роботи по очищенню, що рекомендуються, відображуються на дисплеї під час заданих інтервалів очищення.

→ Після появи відповідної індикації необхідно провести роботи по технічному обслуговуванню.
→ Натиснути інформаційну кнопку, індикація буде скинута. Через вказаний проміжок часу індикація відображуватиметься знов.

Індикація на дисплеї	Показати все
Очистити всмокту-вальні планки	20 годин
Очистити сітчастий фільтр	20 годин
Прочистити водяний фільтр	50 годин
Перевірити всмокту-вальні крайки	100 годин
Перевірити щітки 100	годин
Обнулити лічильник сервісного обслуго-вування	200 годин

Вказівка: Обнулення лічильника сервісного обслуговування також приводить до обнулення всіх інтервалів обслуговування.

Після кожного використання

УВАГА

Небезпека ушкодження. Не обприскуйте пристрій водою та не використовуйте агресивні засоби для чищення.

→ Злити забруднену воду
→ Промити резервуар для забрудненої води чистою водою або за допомогою системи промивання резервуару для забрудненої води (опція).
→ Вийняти сито для крупної грязі з резервуару для забрудненої води та очистити.
→ Очистити прилад ззовні, використовуючи для цього вологу ганчірку, просочену слабким люжним розчином.
→ перевірити сітчастий фільтр, при необхідності - зробити чищення.

→ Тільки варіант BR: Вийняти й спорожнити резервуар для великих часток бруду

→ Тільки варіант BR: Очистити жолобок розподільника води (див. главу «Роботи по технічному обслуговуванню»).

→ Очистити всмоктувальні та з'ємні язички, перевірити їх на предмет зношування, при необхідності замінити.

→ Перевірити щітки на предмет зношування, при необхідності замінити.

Натиснути всередину замок резервуару для забрудненої води та закрити кришку резервуару для забрудненої води так, щоб між кришкою і резервуаром залишався зазор для висихання.

→ Заряджання акумулятора Якщо акумулятор заряджений менше ніж на 50%, зарядити його повністю й без перерв.

Якщо акумулятор заряджений більше ніж на 50%, зарядити його лише тоді, якщо наступного разу передбачається використання повної тривалості роботи пристрою.

Кожного тижня

→ За регулярної експлуатації заряджати акумулятор повністю й без перерв щонайменше один раз на тиждень.

Щомісяця

→ Перевірити окислення полюсних виводів акумуляторів, очистити при необхідності. Перевірити міцність кріплення з'єднальних кабелів.
→ Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
В разі використання акумуляторів, які потребують технічного обслуговування, перевірити щільність електроліту.
→ Прочистити тунель щіток (тільки для варіанта BR).
Поміщати пристрій на тривале зберігання лише з повністю зарядженими акумуляторами. Повторно повністю заряджати акумулятор щонайменше один раз на місяць.

Щорічно

→ Проводити рекомендовану перевірку у сервісному центрі.

Профілактичні роботи

Система промивання резервуару для забрудненої води (опція)

→ Злити забруднену воду, див. розділ „Зливання забрудненої води“.
→ Відкрити кришку резервуару для за- брудненої води.
→ Видалити гнучкий замок з системи промивання.
→ Підключити шланг для води до системи промивання.

"CLICK"

→ Закрити кришку резервуару для забрудненої води так, щоб вона лягла на гнучкий замок.

→ Відкрити подачу води та прополоска- ти резервуар для забрудненої води протягом прибл. 30 секунд. При необхідності повторити поло- скання 2-3 рази.
→ Закрити подачу води і від'єднати шланг від приладу.
Знову прикріпити гнучкий замок до елементу підключення. Кришку резервуару для забрудненої води закрити так, щоб між кришкою і резервуаром залишався зазор для виси-хання.

Замінити або перевернути всмоктувальні язички

1 2 CHANGE LIP

1 Відмітки зносу
2 Всмоктувальний язичок

Всмоктувальні крайки слід повертати та міняти, якщо вони зношені аж до відміток зносу.

→ Зніміть усмоктувальну планку
→ Виверніть грибкові рукоятки

→ Зніміть пластмасові деталі
→ Вставити крайки
→ Вставити нові або перевернуті всмоктувальні крайки.
→ Вставити пластмасові деталі
→ Вставте й затягніть грибкові рукоятки

Очищення жолобка розподільника води

→ Видалити гумову накладку та очистити жолобок за допомогою ганчірки. Після очищення встановити гумову накладку на місце.

Замінити валики щіток

→ Підняти носову частину.

1 Кнопка деблокування кришки підшипника

2 Щітка
3 Кнопка

→ Натиснути на кнопку деблокування кришки підшипника.
→ Відкинути кришку підшипника.
→ Вийняти вал, що мете.

Вказівка: Замінити щіткові валики, коли довжина щетини досягне 10 мм.

→ Встановити нові щіткові вали.
→ Закрити кришку підшипника та затиснути кнопку.

Заміна дискових щіток

→ Підняти носову частину.
→ Вичавити долілиць педаль заміни щітки через опір

→ Витягтися дискову щітку з боку під голівкою, що чистить
→ Помістити нову дискову щітку під голівку, що чистить, нажати нагору й застопорити.

Установити очисну голівку

→ Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад.
→ Педаль для опускання очищувальної голівки натиснути трохи вниз та пересунути вліво. Це приведе до розблокування педалі. Повільно підняти педаль наверх. Підйомний важіль очищувальної голівки опускається вниз.
→ Звільнити резервуари чистої та брудної води.
→ Звільнити фіксатор резервуару та відкинути резервуар нагору.

1 Пружний елемент
2 Запобіжний штифт
3 Кожух коробки затисків
4 Фіксатор запобіжного штифта

→ Покласти очищувальну головку посередині перед пристроєм.
→ Зняти кожух коробки затисків.
→ З'єднати кабель електроживлення очищувальної голівки з пристроєм.
→ Надягнути кожух коробки затисків.
→ З'єднати шлангове з'єднання очисної голівки зі шлангом приладу

1 Пружний елемент
2 Тягова ручка

→ Пересунути буксирну скобу в затиск для очищувальної голівки.
→ Натиснути на пружний елемент, перемістити його вниз та зафіксувати.
→ Направити підіймальний важіль пристрою у приймальний пристрій, розташований у верхній частині очищувальної голівки.
→ Вставити та зафіксувати запобіжний штифт.
→ Встановлення очищувальної голівки: встановити в бажане положення використовуючи регулювальний гвинт.
→ Повністю перевернути резервуар для води, перевірити блокування.

Зняти очищувальну головку

Витяг виробляється у зворотному порядку

⚠ОБЕРЕЖНО

При знятті очищувальної голівки стан машини стає нестабільним. Необхідно прийняти стійке положення.

По можливості відхилити пристрій назад і таким чином уникнути небезпеки перекидання.

Акумулятори

При роботі з акумуляторами слід дотримуватися наступних попереджувальних вказівок:

	Дотримуватися вказівок на акумуляторі, в інструкції з користування та у посібнику з експлуатації приладу.
	Носити захист для очей
	Не допускати дітей до електроліту та акумуляторів.
	Небезпека вибуху
	Забороняється розведення відкритого вогню, іскріння, створення відкритих джерел світла та паління.
	Небезпека хімічних опіків

	Перша допомога
	Попереджувальне маркування
	Утилізація
	Не викидати акумулятор у кон-тейнер для сміття

△НЕБЕЗПЕКА

Небезпека вибуху. Не класти інструменти або подібні предмети на акумулятор, тобто на виводи полюсів і міжелементне з'єднання.

Небезпека травмування. Ніколи не торкатися до свинцевих елементів. Після робіт з акумулятором необхідно помити руки.

Акумулятори В 40, що рекомендуються

No замовлен-ня	Характеристика
6.654-141.0 ^1)	105 А/ч - не обслуго-вується	12 V*
6.654-093.0 ^2)	70 А/ч - не обслуго-вується	12 V*
6.654-097.0 ^3)	80 А/ч - не обслуго-вується	12 V*

* для роботи пристрою необхідно 2 акумулятори

^1) Комплект в зборі (24 В/105 А/ч), включаючи з'єднальний кабель, № для за мовлення 4.035-449.0)
^2) Комплект в зборі (24 В/70 А/ч), включаючи з'єднальний кабель, № для замов лення 4.035-447.0)
^3) Комплект в зборі (24 В/80 А/ч), включаючи з'єднальний кабель, № для замов лення 4.035-450.0)

Установити та підключити

акумулятор

→ Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад.
→ Злити рідину з очищувальної голівки.
Звільнити резервуари чистої та брудної води.
→ Звільнити фіксатор резервуару та відкинути резервуар нагору.
→ Встановити акумулятори на одному рівні у ванну у напрямі очищувальної голівки, вставити в днище кронштей- ни для кріплення, що входять до комплекту запобіжника.

⚠ОБЕРЕЖНО

При витяганні та встановленні акумуляторів стан машини стає нестабільним. Необхідно прийняти стійке положення.

→ Сполучний кабель, який поставляється у комплекті, затиснути на вільних полюсах (+) та (-) акумулятора.
→ З'єднаєте полюсні виводи прикладе- ним сполучним кабелем

УВАГА

Дотримуватись правильної полярності

Схема встановлення для 2 акумуляторів
→ Повністю перевернути резервуар для води, перевірити блокування.

Вказівка:

Зарядити акумуляторні батареї перед введенням пристрою в експлуатацію. Див. розділ „Зарядження акумуляторів“.

Вийняти акумулятори

△ОБЕРЕЖНО

Небезпека пошкодження в результаті перекидання пристрою, здійснювати демонтаж акумуляторів тільки коли на пристрій встановлена очищувальна голівка.

→ Витягнути чіп-ключ.
→ Пересунути пристрій вперед, прибл. на 2 м, щоб поворотні коліщата були обернені назад.
→ Злити рідину з очищувальної голівки.
→ Звільнити фіксатор резервуару та відкинути резервуар нагору.
→ Від'єднати затискач кабелю від кле- ми негативного полюса акумулятора.
→ Від'єднати затискачі кабелів, що за- лишилися, від акумуляторів
→ Видалити кронштейни для кріплення або деталі з пінопласту.
→ Вийняти акумулятори.

△ОБЕРЕЖНО

При витяганні та встановленні акумуляторів стан машини стає нестабільним. Необхідно прийняти стійке положення.

→ Використані акумулятори слід утилізувати відповідно до діючих приписань.

Договір на техобслуговування

Для того щоб гарантувати надійну експлуатацію приладу, можна заключити договір щодо технічного обслуговування пристрою з компетентним бюро продажу Karcher.

Захист від морозів

В разі небезпеки замерзання:

→ Звільнити резервуари чистої та брудної води.
→ Зберігайте прилад в захищеному від морозу приміщенні.

Неполадки

△НЕБЕЗПЕКА

Небезпека травмування! Перед проведенням будь-яких робіт з пристроєм слід витягнути чіп-ключ, а також вийняти штепсельну вилку зарядного пристрою з розетки.

→ Спустити та утилізувати рештки брудної та чистої води.

Несправності, що показуються на дисплеї

Індикація дисплея Усунення

ERR_I_BÜRSTE_049 Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідности видалити сторонні предмети

ERR_I_TURB_050 Перевірити всмоктувальну турбіну на наявність забруднень, при необхідності очистити.

ERR_U_BATT_001 Перевірити акумулятор, при потребі зарядити.

Якщо на дисплеї відображуються інші повідомлення про неполадки або неполадку не удається усунути:

→ Витягнути чіп-ключ.
→ Виждати 10 секунд.
→ Вставити чіп-ключ.
→ При залишенні збою звернутися в сервісну службу.

Несправності без вказівки на дисплеї

Несправність Усунення
Прилад не запускається	Режим очікування. Вимкнути пристрій і знову вставити чіп-ключ.Встановити бажану програму за допомогою перемикача вибору програм.
	Перевірити акумулятор, при потребі зарядити.
	Перевірити підключення полюсів акумуляторів.
Недостатня кількість води	Перевірити рівень чистої води, при необхідності долити
	Збільшити кількість води за допомогою кнопки регулювання кількості води.
	Закрити замок резервуару для свіжої води. Вийняти та почистити фільтр для свіжої води. Встановити фільтр та загвинтити замок.
	Зняти планку розподілу води на очисній голівці й прочистити водний канал (тільки очисна голівка R)
	Перевірити засмічення шлангів, при необхідності зробити чищення
Засіб для чищення не доданий	Збільшити кількість води для активації дозувального насоса.
	Перевірити стан засобу для чищення
Недостатня потужність всмоктування	Прокладки між резервуаром брудної води та кришкою очистити та перевірити їхню щільність, при необхідності замінити.
	Резервуар для брудної води заповнений, вимкнути пристрій та випорожнити резервуар для брудної води.
	Очистити фільтр для затримування волокон.
	Прочистити всмоктувальни язички на всмоктувальній трубці, при необхідності замінити
	Перевірити шланг на предмет забруднення, при необхідності почистити.
	Перевірити щільність всмоктувального шлангу, при необхідності замінити.
	Перевірити, чи закрита кришка зливу брудної води.
	Перевірити установку всмоктувальної пластини.
Недостатній результат очищення	Перевірити щітки на предмет зношування, при необхідності замінити.
Щітки не повертаються	Перевірити, чи не заблоковані щітки сторонніми предметами, при необхідности видалити сторонні предмети
	Коли спрацювало реле перенапруження в електроніці, обернути перемикач вибору програм в положенн „OFF“, а потім знову вибрати бажану програму.
Вібрації при очищенні	Можно застосування м'яких щіток.
В разі виникнення пошкоджень, які не можна усунути за допомогою цієї таблиці, телефонуйте до сервісного центру.

Додаткове обладнання В 40

Пристрій BR B 40 (додаткове обладнання - щітковий вал)

Назва No деталі	Ширина ро-бочої поверхні 450 мм	No деталі Ширина ро-бочої поверхні 550 мм	Характеристика	Одиниця упаковки	Для пристрою потрібне
Вал щітки, червоний (середній, стандарт)	4.762-392.0 4.	762-393.0 Для підтримуючого чищення також сильніше за-брудненої підлоги.		1	2
Вал щітки, білий (середній, стандарт)	4.762-405.0 4.	762-409.0 Для полірування і підтримуючого чищення чутливої підлоги.		1	2
Вал щітки, оранжевий (високий, глибокий)	4.762-406.0 4.	762-410.0 Для мийки структурних підлог (протиковзний кахель і т. п.)		1	2
Вал щітки, зелений (грубозерни-сте покриття)	4.762-407.0 4.	762-411.0 Для грунтовного чищення сильно забрудненої під-логи і зняття шарів (наприклад, макстика, акрилат і		1	2
Вал щітки, сірий (1мм-ве грубо-зернисте покриття)	4.762-408.0 4.	762-412.0 1 2т. д.)
Вал для вальцьових накладок 4.	762-413.0 4.7	62-415.0 Для кріплення вальцьових накладок. 1 2
Вальцьова накладка, біла (дуже м'яка)	6.367-108.0 6.	369-735.0 Для чищення та полірування легкопсувних підлог. 1 2
Вальцьова накладка, жовта (м'яка)	6.367-105.0 6.	369-732.0 Для полірування підлог. 1 2
Вальцьова накладка, червона (середня)	6.367-107.0 6.	369-734.0 Для очищення мало забруднених підлог. 1 2
Вальцьова накладка, зелена (груба)	6.367-106.0 6.	369-733.0 Для чищення нормально та сильно забруднених підлог.		1	2

Пристрій BD В 40 (додаткове обладнання - дискові щітки)

Назва No деталі	Ширина ро-бочої поверхні 430 мм	No деталі Ширина ро-бочої поверхні 510 мм	Характеристика	Одиниця упаковки	Для пристрою потрібне
Дискова щітка, природній колір (м'яка)	4.905-023.0 4	.905-027.0 Для полірування підлог. 1 1
Щіткова пластина, біла 4.905-024.0 4.9	05-028.0 Для полірування і	підтримуючого чищення чутливої підлоги.	1	1
Дискова щітка, червона (середній, стандарт)	4.905-022.0 4	905-026.6 Для очищення делікатних або малозабруднених підлог.	1	1
Дискова щітка, чорна (тверда)	4.905-025.0	4.905-029.0 Для очищення сильно забруднених підлог.	1	1
Привідна тарілка для накладок	4.762-533.0	4.762-534.0 Для збору щіток.	1	1

Пристрій BR/BD В 40 (додаткове обладнання – всмоктувальні крайки)

Назва	No деталі Ширина робо-чої поверхні 850 мм	Характеристика	Одиниця упа-ковки	Для пристрою потрібне
Гумові крайки, сині	6.273-213.0	Стандартні	пара	1 пара
Гумова країка, прозора, з пазами	6.273-207.0	маслостійкий	пара	1 пара
Гумова країка, прозора	6.273-229.0	Антистатик	пара	1 пара
Гумова країка, прозора	6.273-290.0	Для підлоги з проблемним покриттям	пара	1 пара
Всмоктувальна трубка, пряма	4.777-401.0	Стандартні	1	1
Всмоктувальна трубка, зігнута	4.777-411.0	Стандартні	1	1

Технічні характеристики

		Пристрій BR B 40		Пристрій BD B 40
		R 45 R	55 D 43	D 51
Потужність
Номінальна напруга В 24
Потужність акумуляторної батареї А-г(5г) 70, 80; 105
Середня споживана потужність В 40 W (В 40 C) Вт 1400 (1300)
Номінальна потужність тягового двигуна В 40 W (В 40 C) Вт 130 (---)
Потужність всмоктування двигуна Вт 500
Потужність всмоктування щіток Вт 600
Всмоктування
Потужність всмоктування, кількість повітря (макс.) л/с	22
Потужність всмоктування, нижній тиск (макс.)	kPa (mbar)	12,0 (120)		11,5 (115)
Щітки для чищення
Кількість обертів щітки	1/хв.	600 - 1200		180
Розміри та вага
Теоретична потужність на одиницю поверхні	m^2/г	1800	2200	1800	2200
Макс. ухил робочої зониВ 40 C; В 40 W	%	2
Місткість резервуару чистої/брудної води	I	40/40
макс. температура води	°C	50
макс. тиск води	MPa (бар)	0,5 (5)
Порожня вага (транспортна вага)	кг	164 (з акумуляторами 105 А-ч)
Повна маса (готового до експлуатації пристрою)	кг	204 (з акумуляторами 105 А-ч)
Значення встановлене згідно EN 60335-2-72
Загальне значення коливань	м/с^2	0,3
Небезпека К	м/с^2	0,1
Рівень шуму L_рА	дБ(А)	68
Небезпека K_рА	дБ(А)	2
Рівень потужності шуму L_WA + небезпека K_WA	дБ(А)	85
Можливі зміни у конструкції пристрою!

Заява при відповідність Європейського співтовариства

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач підлоги

Тип: В 40 С Вр

B 40 W Bp

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2014/30/EU

Прикладні гармонізуючі норми

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-29: 2004+A2: 2010

EN 60335-2-72

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Запропоновані національні норми

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

H. Jenner

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.
