ПОСІБНИК КОРИСТУВАЧА AF 100 Kärcher

Загальні вказівки UK 5

Правила безпеки UK 5

Опис пристрою UK 6

Введення в експлуатацію / Експлуатація UK 6

Догляд та технічне обслуговування UK 7

Допомога у випадку неполадок UK 7

Обладнання та запасні частини UK 8

Технічні характеристики UK 8

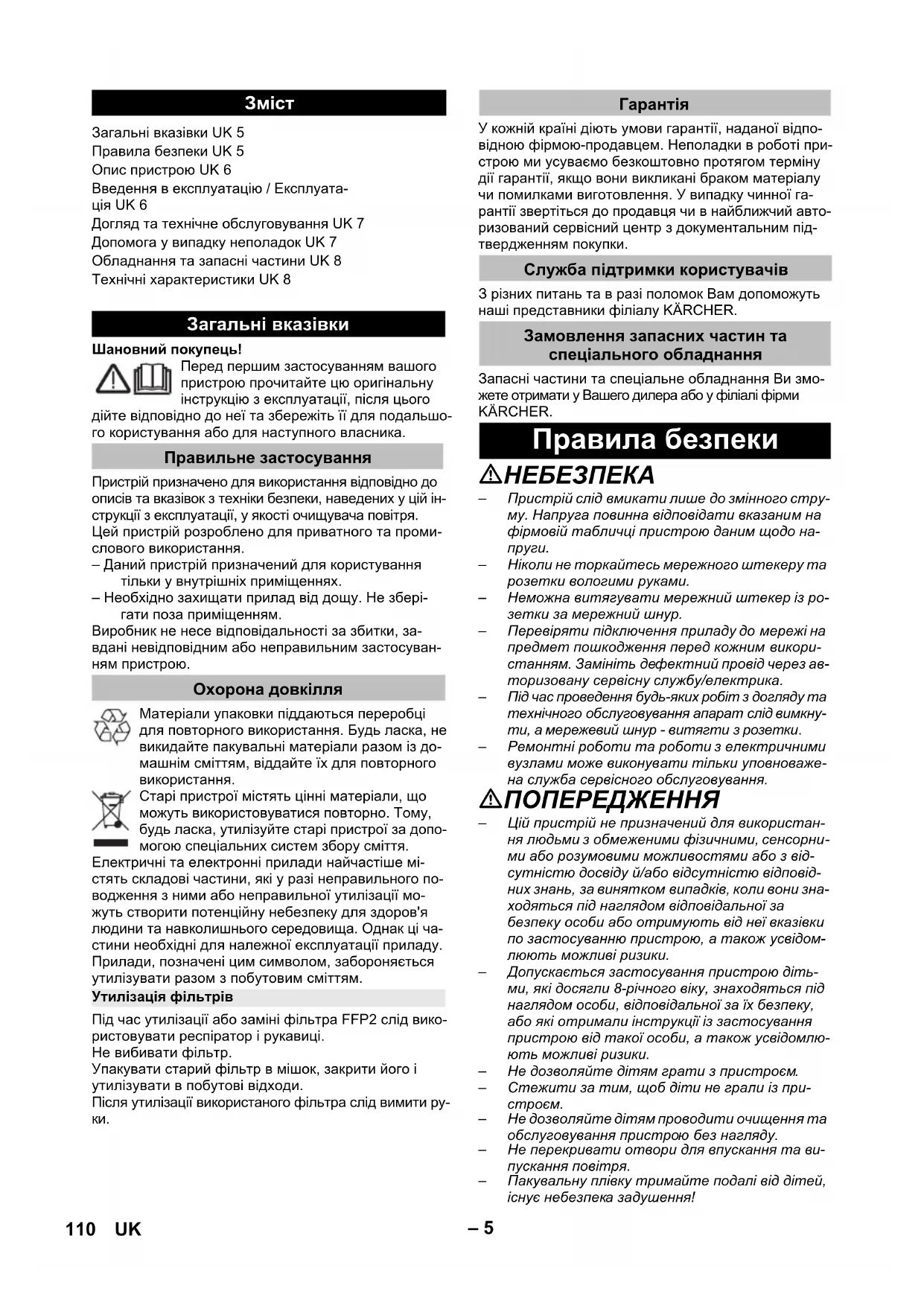

Загальні вказівки

Шановний покупець!

Перед першим застосуванням вашого пристрою прочитайте цю оригінальну інструкцію з експлуатації, після цього

дійте відповідно до неї та збережіть її для подальшого користування або для наступного власника.

Правильне застосування

Пристрій призначено для використання відповідно до описів та вказівок з техніки безпеки, наведених у цій інструкції з експлуатації, у якості очищувача повітря.

Цей пристрій розроблено для приватного та промислового використання.

– Даний пристрій призначений для користування тільки у внутрішніх приміщеннях.

– Необхідно захищати прилад від дощу. Не зберігати поза приміщенням.

Виробник не несе відповідальності за збитки, за- вдані невідповідним або неправильним застосуван- ням пристрою.

Охорона довкілля

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для повторного використання.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Електричні та електронні прилади найчастіше мі- стять складові частини, які у разі неправильного по- водження з ними або неправильної утилізації мо- жуть створити потенційну небезпеку для здоров'я людини та навколишнього середовища. Однак ці ча- стини необхідні для належної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям.

Утилізація фільтрів

Під час утилізації або заміні фільтра FFP2 слід використовувати респіратор і рукавиці.

Не вибивати фільтр.

Упакувати старий фільтр в мішок, закрити його і утилізувати в побутові відходи.

Після утилізації використаного фільтра слід вимити руки.

Гарантія

У кожній країні діють умови гарантії, наданої відповідною фірмою-продавцем. Неполадки в роботі пристрою ми усуваємо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу чи помилками виготовлення. У випадку чинної гарантії звертіться до продавця чи в найближчий авторизований сервісний центр з документальним підтвердженням покупки.

Служба підтримки користувачів

3 різних питань та в разі поломок Вам допоможуть наші представники філіалу KÄRCHER.

Замовлення запасних частин та спеціального обладнання

Запасні частини та спеціальне обладнання Ви зможете отримати у Вашего дилера або у філіалі фірми KÄRCHER.

Правила безпеки

⚠️НЕБЕЗПЕКА

– Пристрій слід вмикати лише до змінного струму. Напруга повинна відповідати вказаним на фірмовій табличці пристрою даним щодо напруги.
– Ніколи не торкайтесь мережного штекеру та розетки вологими руками.
– Неможна витягувати мережний штекер із розетки за мережний шнур.
– Перевіряти підключення приладу до мережі на предмет пошкодження перед кожним використанням. Замініть дефектний провід через авторизовану сервісну службу/електрика.
– Під час проведення будь-яких робіт з догляду та технічного обслуговування апарат слід вимкнути, а мережевий шнур - витягти з розетки.
- Ремонтні роботи та роботи з електричними вузлами може виконувати тільки уповноважена служба сервісного обслуговування.

⚠ПОПЕРЕДЖЕННЯ

• Цій пристрій не призначений для використання людьми з обмеженими фізичними, сенсорними або розумовими можливостями або з відсутністю досвіду й/або відсутністю відповідних знань, за винятком випадків, коли вони знаходяться під наглядом відповідальної за безпеку особи або отримують від неї вказівки по застосуванню пристрою, а також усвідомлюють можливі ризики.

• Допускається застосування пристрою дітьми, які досягли 8-річного віку, знаходяться під наглядом особи, відповідальної за їх безпеку, або які отримали інструкції із застосування пристрою від такої особи, а також усвідомлюють можливі ризики.
  – Не дозволяйте дітям грати з пристроєм.
  – Стежити за тим, щоб діти не грали із пристроєм.
  – Не дозволяйте дітям проводити очищення та обслуговування пристрою без нагляду.
  – Не перекривати отвори для впускання та ви- пускання повітря.
  – Пакувальну плівку тримайте подалі від дітей, існує небезпека задушення!

• Пристрій слід відключати після кожного використання і перед проведенням очищення/технічного обслуговування.
  – Робота у вибухонебезпечних умовах не дозволяється.
  — Не встановлювати пристрій поблизу джерел тепла.

⚠️ ОБЕРЕЖНО

– Пристрій не замінює належне провітрювання.
– Встановити пристрій на стійку, плоску поверхню та вирівняти.
– Використовувати виключно оригінальні запасні частини KÄRCHER.
– Не використовувати пристрій за вологих умов або у приміщеннях з високою температурою навколишнього середовища, наприклад, у ванній кімнаті, кухні.

Рівень небезпеки

⚠️НЕБЕЗПЕКА

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

⚠ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерти.

⚠ ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній си- туації, що може спричинити матеріальні збитки.

Опис пристрою

При розпакуванні перевірте вміст упаковки на наявність додаткового обладнання чи пошкоджень. У випадку пошкоджень при транспортуванні повідомте про це своєму продавцю.

Зображення див. на розвороті!

1 Кришка фільтра спереду
2 Фільтр попередньої очистки
3 Головний фільтр
4 Кришка фільтра ззаду
5 Отвір для випуску повітря
6 Цифровий дисплей
7 Панель управління
8 1 н д и к а т о р я к о
9 Ручки кришок фільтра
10 Кришка датчика якості повітря
11 Під'єднання до мережі
12 Кнопка керування «Увімк./вимк.»
13 Кнопка керування «Ручний режим»
14 Кнопка керування «Автоматичний режим»
15 Кнопка керування «Нічний режим»
16 Індікатор зміни фільтра

Введення в експлуатацію / Експлуатація

УВАГА

Завжди експлуатувати пристрій із встановленими фільтрами попереднього та тонкого очищення.

Перше введення в експлуатацію

Малюнок 1

→ Перед першим введенням в експлуатацію необхідно розпакувати фільтри тонкого очищення, вже встановлені в приладі.

Введення в експлуатацію

→ Вставити мережевий кабель у пристрій.
→ Вставити штепсельну вилку у розетку. Усі кнопки керування на панелі керування корот- кочасно загоряються та знов згасають.
→ Натиснути кнопку «Увімк./вимк.», щоб увімкнути пристрій.

Вказівка

– Під час увімкнення пристрою вбудований датчик якості повітря автоматично вимірює якість повітря у приміщенні.
– Встановити необхідний режим шляхом натискання відповідної кнопки на панелі керування.

Панель управління

Автоматичний режим

Під час увімкнення автоматичного режиму пристрій вибирає швидкість вентилятора, яка відповідає яко-сті повітря.

Натиснути кнопку «Увімк./вимк.», щоб увімкнути пристрій.
→ Натиснути кнопку «Автоматичний режим».
→ Загоряється відповідна кнопка.

Вказівка

– Вбудований датчик якості повітря вимірює якість повітря та автоматично вибирає правильну швидкість для забезпечення оптимальної якості повітря у приміщенні.
– Як тільки повітря стане чистішим, пристрій перемикається на меншу швидкість вентилятора.

Ручний режим

У разі увімкнення ручного режиму швидкість вентилятора можна встановлювати вручну.

Натиснути кнопку «Увімк./вимк.», щоб увімкнути пристрій.
→ Натиснути кнопку «Ручний режим».
→ Загоряється відповідна кнопка.

Вказівка

– Багаторазовим натисканням можна встановити 3 швидкості вентилятора.

Індикація Швидкість вентилятора
Одна лопата вентилятора	низька
СТІ ПО	ВІТРЯ
Дві лопати вентилятора	середня
Три лопати вентилятора	висока

Нічний режим

У разі активації нічного режиму органи керування та індикації вимикаються.

Пристрій продовжує працювати, а швидкість вентилятора знижується до найнижчого.

У разі торкання панелі керування підсвічення пристрою знов активується.

→ Натиснути кнопку «Увімк./вимк.», щоб увімкнути пристрій.
→ Натиснути кнопку «Нічний режим».
→ Загоряється відповідна кнопка.
→ Органи керування та індикації вимикаються із затримкою.

Індикатор якості повітря

→ Натиснути кнопку «Увімк./вимк.», щоб увімкнути пристрій.

Індикатор якості повітря світиться:

Синій: відмінна якість повітря (РМ2.5 нижче 60 мкг/м³)

Жовтий: середня якість повітря (РМ2.5 від 60 до 160 мкг/м³)

Червоний: Погана якість повітря (РМ2.5 понад 160 мкг/м³)

Цифровий дисплей

– Показує поточний вміст дрібнодисперсного пилу (РМ2,5).
– Показу строк служби фільтра, що залишився, у процентах.

Термін служби фільтра

Вказівка

– Термін служби фільтра залежить від щоденного використання і якості повітря.
– Незалежно від індикації рекомендується щорічно міняти фільтр з міркувань гігієни.

Індикатор зміни фільтра

Якщо загоряється індикатор заміни фільтра: див. «Догляд та технічне обслуговування»

Вказівка

– Якщо залишковий строк служби фільтру становить 72 години, індикатор заміни фільтру блимає двічі за секунду.
– Після закінчення строку служби фільтру індикатор заміни фільтру світиться безперервно. Пристрій продовжує працювати.
– У регіонах з переважно високою вологістю повітря (> 60 %) на фільтрі може з'явитися запах. У таких випадках рекомендуємо передчасно замінювати фільтри.

Закінчення роботи

→ Натиснути кнопку «Увімк./вимк.», щоб вимкнути пристрій.

Зберігання пристрою

→ Зберігати пристрій в сухих приміщеннях.

Догляд та технічне обслуговування

→ Перед проведенням будь-яких робіт над приладом спочатку слід витягнути штепсель з розетки.
→ Протерти пристрій сухою м'якою серветкою.
→ За необхідності очистити фільтр попереднього очищення.

Заміна фільтра

Якщо загоряється індикатор заміни фільтра:

Малюнок 2

→ за ручки відкрити та зняти кришки фільтру.
→ Очистити фільтр попереднього очищення після його встановлення (наприклад, за допомогою пилососа або всмоктуючої щітки).
→ Розблокувати вгорі та зняти фільтр попереднього очищення.
→ Витягти основний фільтр за накладку ручки з пристрою та замінити.

Вказівка

– Очищувати слід завжди обидва фільтри попереднього очищення.
– Фільтр попереднього очищення можна мити.
– Заміняти слід завжди обидва основних фільтри.

Малюнок 3

→ Вийняти основний фільтр з упаковки.
→ Вставити основний фільтр в пристрій. Накладка ручки має бути помітна ззовні.
→ Ввести напрямні виступи фільтру попереднього очищення у нижні виїмки.
→ Обережно зафіксувати фільтр попереднього очищення зверху та збоку.
→ Ввести напрямні виступи кришки фільтру у нижні виїмки.
→ Закрити вгорі кришку фільтру.

Скидання індикатора зміни фільтра

→ Щоб скинути індикатор заміни фільтра на 100% терміну служби фільтра після заміни фільтру, кнопку індикатора заміни фільтра необхідно натиснути і утримувати протягом 5 секунд у режимі очікування.

Вказівка

– Кнопка індикатора заміни фільтра не світиться, поки не закінчиться розрахований термін служби фільтра. Для передчасного скидання терміну служби фільтра до 100% необхідно натиснути кнопку індикатора заміни фільтра і утримувати ї протягом 5 секунд. – Оскільки положення неосвітленої кнопки важко помітити, її можна зробити видимою, від'єднавши та підключивши штепсельну вилку. Кнопка світиться на короткий час, щоб було можливо запам'ятати положення.

Допомога у випадку неполадок

Пристрій не працює

→ Вставити мережевий кабель.
→ Закрити кришки фільтру.
→ Якщо помилка залишається:
Більш не натискати кнопку керування «Увімк./ВИМК.».
Звернутися до сервісної служби.

Якість повітря не покращується

→ Перевірити правильність встановлення усіх фільтрів.

Потужність повітряного потоку на виході повітря знизилась.

→ Очистити фільтр попереднього очищення.

Обладнання та запасні частини

Вид фільтру Номер	деталі	Застосування
Universal Solution (Серійне оснащення для 1.024-810.0)	2.863-029.0	Очищує повітря від шкідливих речовин, комплексно покращує якість повітря у приміщенні.
Allergy Solution	2.863-030.0	Ефективно видаляє алергени, такі як квітковий пилок, кліщі, шерсть і запахи; підходить для людей, які страждають на алергію.
TVOC Solution	2.863-032.0	Ефективно фільтрує шкідливі для здоров'я гази, такі як формальдегід. Підходить для нещодавно мебльованих приміщень, наприклад, з новими меблями та килимами.
Smog Solution	2.863-033.0	Ефективно видаляє з повітря шкідливі частинки; підходить для покращення якості повітря у приміщенні в умовах смогу.
Health Solution	2.863-034.0	Ефективно затримує бактерії, що містяться в повітрі, та ефективно перешкоджає їх подальшому поширенню й росту; підходить для використання в сезон епідемії грипу, а також для людей, які мають проблеми зі здоров'ям.
High Protect 13 Solution (Серійне оснащення для 1.024-812.0)	2.863-038.0 Фільтрує пил, дрібний пил, частинки, аерозолі, збудники захворювань та віруси. Додаткове антибактеріальне покриття іонами срібла фільтруючого матеріалу, усуває мікроби та бактерії. Додатково шар активованого вугілля здійснює фільтрацію запахів, хімічних парів, летких органічних сполук та інших шкідливих речовин. Фільтруючий матеріал фільтра НЕРА відповідає класу фільтрів H13 (НЕРА 13).
HEPA 14 Solution 2	863-035.0 Фільтрує пил, дрібний пил, частинки, аерозолі, збудники захворювань та віруси. Фільтр H14 (НЕРА 14) індивідуально випробуваний та сертифікований відповідно до DIN EN 1822. Підходить для особливо чутливих і вразли вих областей (медичний сектор, сестринська справа, лікарські кабінети).

Технічні характеристики

Номінальна напруга 220–240 В~
Частота 50 - 60 Hz
Споживана потужністьРежим очікуванняНічний режимШвидкість 1Швидкість 2Швидкість 3	<15123080	WWWWWW
РозміриГлибинаширинависота	380380713	mmmmmm
Вага (разом з усіма начіпними деталями) 14 кг
Рівень потужності L_WA Рівень 1 / нічний режимШвидкість 2Швидкість 3	445566	дБ(А)дБ(А)дБ(А)

Можливі зміни у конструкції пристрою!
