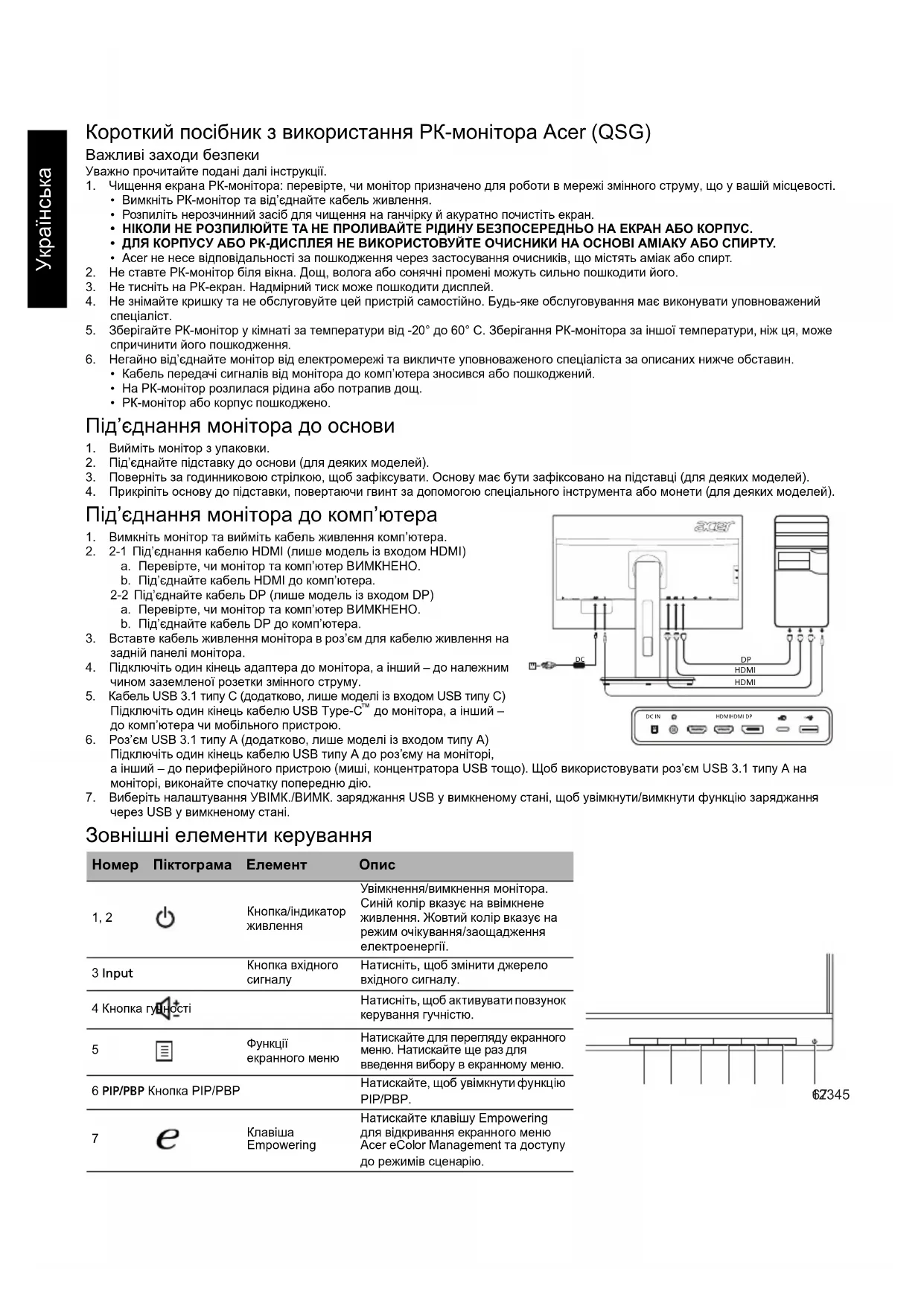

ПОСІБНИК КОРИСТУВАЧА B276HULE ACER

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть монітор з упаковки.

2. Під’єднайте підставку до основи (для деяких моделей).

3. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основу має бути зафіксовано на підставці (для деяких моделей).

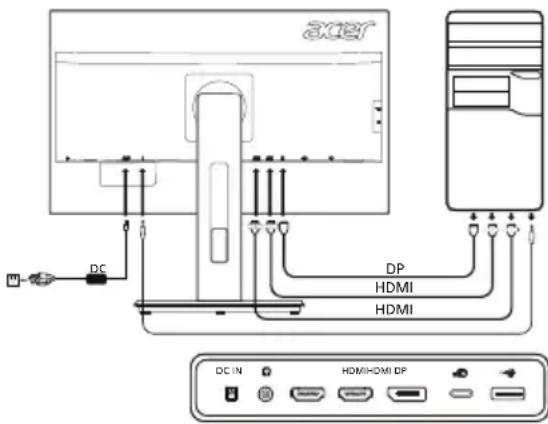

4. Прикріпіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей). Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднання кабелю HDMI (лише модель із входом HDMI)

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. 2-2 Під’єднайте кабель DP (лише модель із входом DP) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Вставте кабель живлення монітора в роз’єм для кабелю живлення на

задній панелі монітора.

4. Підключіть один кінець адаптера до монітора, а інший – до належним

чином заземленої розетки змінного струму.

5. Кабель USB 3.1 типу C (додатково, лише моделі із входом USB типу C)

Підключіть один кінець кабелю USB Type-C

до монітора, а інший – до комп’ютера чи мобільного пристрою.

6. Роз’єм USB 3.1 типу A (додатково, лише моделі із входом типу A)

Підключіть один кінець кабелю USB типу A до роз’єму на моніторі, а інший – до периферійного пристрою (миші, концентратора USB тощо). Щоб використовувати роз’єм USB 3.1 типу A на моніторі, виконайте спочатку попередню дію.

7. Виберіть налаштування УВІМК./ВИМК. заряджання USB у вимкненому стані, щоб увімкнути/вимкнути функцію заряджання

через USB у вимкненому стані. Зовнішні елементи керування Номер Піктограма Елемент Опис 1, 2 Кнопка/індикатор живлення Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/заощадження електроенергії.3 InputКнопка вхідного сигналу Натисніть, щоб змінити джерело вхідного сигналу.4 Кнопка гучності Натисніть, щоб активувати повзунок керування гучністю. Функції екранного меню Натискайте для перегляду екранного меню. Натискайте ще раз для введення вибору в екранному меню. 6 PIP/PBP Кнопка PIP/PBP Натискайте, щоб увімкнути функцію PIP/PBP. Клавіша EmpoweringНатискайте клавішу Empowering для відкривання екранного меню Acer eColor Management та доступу до режимів сценарію. HDMIHDMI DP

DC IN 1234567Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій. Попередження щодо магніту Деякі електронні пристрої, такі як жорсткі диски, USB-пристрої, планшетні комп’ютери, ноутбуки, мобільні телефони, годинники, навушники, гучномовці, кредитні картки, магнітні ідентифікаційні картки тощо, чутливі до магнітних полів і під впливом надто сильного магнітного поля можуть зазнавати пошкоджень або тимчасово перестати працювати. Електронні пристрої не можна ставити біля чи безпосередньо на магнітну ділянку основи монітора. MagnetУкраїнська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.

Керуюча система Кольоровий TFT РК-екран Розмір 27”W (69 см) Крок піксела 0,233 мм (по горизонталі) x 0,233 мм (по вертикалі)

Контрастність 100 000 000:1 макс. (ACM) Кут огляду 178° (по горизонталі) 178° (по вертикалі) (CR=10) Час відповіді 6 мс (G to G) Тип панелі In-Plane Switching ("перемикання в одній площині") Відео Аналоговий інтерфейс R, G, B Частота рядків HDMI: 31–90 кГц Частота кадрів HDMI: 56–76 Гц Відображувані кольори 1,07 млрд. кольорів Синхросигнал для відтворення зображень на растровому дисплеї 241,5 МГц Максимальна роздільна здатність 2560 x 1440 при 60 Гц Plug & Play VESA DDCCI/DDC2B Клас енергозбереження B *Щорічне споживання енергії 58 (кВт/год.) (для моделі із входом HDMI)

електроенергії Режим увімкнення 28,44 Вт (типово) Режим сну 0,36 Вт (типово) Режим вимкнення 0,25 Вт (типово) Вхідний роз’єм HDMI 19-контактний (лише модель із входом HDMI) DP (лише модель із входом DP) Тип C Вхідний відеосигнал Сигнал HDMI (лише модель із входом HDMI) (додатково) DP (лише модель із входом DP) (додатково) Тип C Динаміки 2 W x 2 (лише модель з аудіовходом) (додатково) USB USB 3.0 x 4 Максимальний розмір екрана По горизонталі: 596,74 мм По вертикалі: 335,66 мм Джерело живлення 19 V 7,9 A Умови навколишнього середовища Робоча температура: від 5°C до 35 °C Температура зберігання: від -20 °C до 60 °C Робоча вологість: від 20% до 80% Розміри 611,64 (Ш) x 394,28 ~ 544,28 (В) x 247,17 (Г) мм Вага (вага нетто)8,4кг (нетто) Технічні характеристики механізму Нахил: від -5 до +35° (лише в найвищій точці може бути запропоновано 35 градусів нахилу для кута нахилу) Поворот: від -60° до +60° Регулювання висоти: від 0 до 150 мм Завіса: від -90° до +90° Знімна підставка: наявна (знімна підставка із гвинтовим розмикачем) Зовнішні елементи

Перемикач/кнопки Кнопка живлення МЕНЮ/ВВЕДЕННЯ

Фокусування (лише модель з аналоговим входом) Годинник (лише модель з аналоговим входом) Положення по горизонталі (лише модель з аналоговим входом) Положення по вертикалі (лише модель з аналоговим входом) Супер чіткість 6-осьова насиченість 6-осьовий відтінок

Температура кольору sRGB Формат DP Заряджання через USB у вимкненому стані

Час очікування екранного меню Автоматичне налаштування (лише модель з аналоговим входом) Широкоекранний режим (Повноекранний/Формат) Увімк./вимк. ACM Вибір вхідного сигналу Увімк./вимк. DDC/CI Інформація про дисплей PIP/PBP Режим швидкого запуску Авто джерело

технічні характеристики може бути змінено без попередження.
