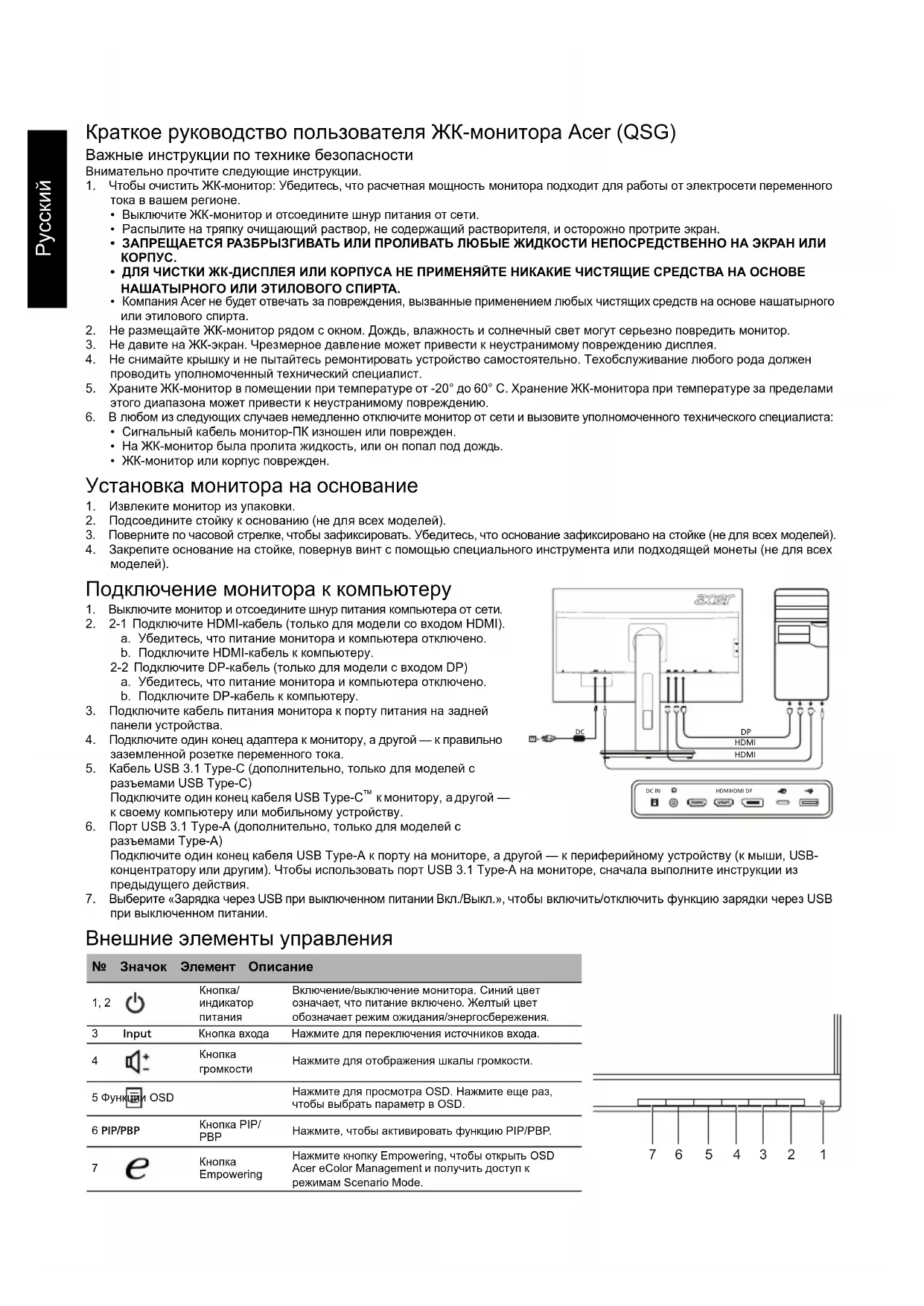

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B276HULE ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного

тока в вашем регионе.

• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание

1. Извлеките монитор из упаковки.

2. Подсоедините стойку к основанию (не для всех моделей).

3. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).

4. Закрепите основание на стойке, повернув винт с помощью специального инструмента или подходящей монеты (не для всех

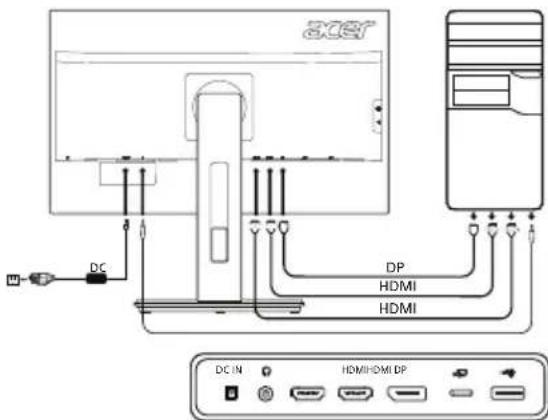

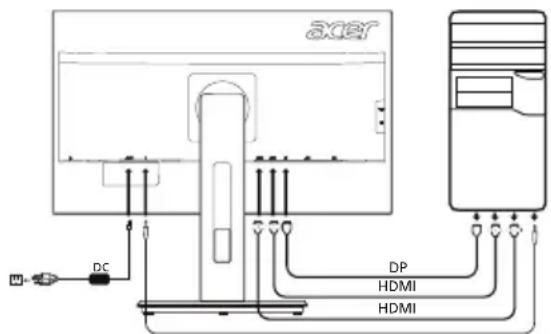

Подключение монитора к компьютеру

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите HDMI-кабель (только для модели со входом HDMI).

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите HDMI-кабель к компьютеру. 2-2 Подключите DP-кабель (только для модели с входом DP) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите DP-кабель к компьютеру.

3. Подключите кабель питания монитора к порту питания на задней

4. Подключите один конец адаптера к монитору, а другой — к правильно

заземленной розетке переменного тока.

5. Кабель USB 3.1 Type-C (дополнительно, только для моделей с

разъемами USB Type-C) Подключите один конец кабеля USB Type-C

к монитору, а другой — к своему компьютеру или мобильному устройству.

6. Порт USB 3.1 Type-A (дополнительно, только для моделей с

разъемами Type-A) Подключите один конец кабеля USB Type-A к порту на мониторе, а другой — к периферийному устройству (к мыши, USB- концентратору или другим). Чтобы использовать порт USB 3.1 Type-A на мониторе, сначала выполните инструкции из предыдущего действия.

7. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы включить/отключить функцию зарядки через USB

при выключенном питании. Внешние элементы управления № Значок Элемент Описание 1, 2 Кнопка/индикатор питания Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения. 3 Input Кнопка входа Нажмите для переключения источников входа.

Кнопка громкости Нажмите для отображения шкалы громкости. 5 Функции OSD Нажмите для просмотра OSD. Нажмите еще раз, чтобы выбрать параметр в OSD. 6 PIP/PBPКнопка PIP/ PBP Нажмите, чтобы активировать функцию PIP/PBP.

Кнопка Empowering Нажмите кнопку Empowering, чтобы открыть OSD Acer eColor Management и получить доступ к режимам Scenario Mode. HDMIHDMI DP

DC IN 1234567Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентируйте или переместите приемную антенну. Увеличьте расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/ 65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего

Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство. Предупреждение относительно магнитного поля Некоторые электронные устройства, например, жесткие диски, USB-устройства, планшетные компьютеры, ноутбуки, мобильные телефоны, часы, наушники, динамики, кредитные карты, магнитные удостоверения личности и т. д., чувствительны к магнитному полю и могут быть повреждены, либо навсегда или временно отключены, при воздействии на них слишком сильного магнитного поля. Не следует размещать электронные устройства на магнитной области основания монитора или рядом с ней. MagnetРусский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer.

• Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 27”W (69 см) Шаг пикселя 0,233 мм (В) x 0,233 мм (Ш)

Контрастность Макс. 100000000:1 (ACM) Угол обзора 178° (В) 178° (Ш) (CR=10) Время отклика 6 мс (G до G) Тип панели In-Plane Switching Видео Аналоговый интерфейс R, G, B Частота по горизонтали HDMI: 31 - 90 КГц Частота по вертикали HDMI: 56 - 76 Гц Цвета отображения 1,07 млрд цветов Синхросигнал для воспроизведения изображений на растровом дисплее 241,5 МГц Максимальное разрешение 2560 x 1440 при частоте 60 Гц Plug & Play VESA DDCCI/DDC2B Класс энергопотребления B *Годовое энергопотребление 58 (кВ/ч) (для модели с HDMI-входом) Потребляемая

включенном состоянии 28,44 Вт (обычно) Спящий режим 0,36 Вт (обычно) В выключенном состоянии 0,25 Вт (обычно) Входной разъем HDMI 19-контактный (только модель с HDMI-входом) DP (только модель со входом DP) Type C Входной видеосигнал Сигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) DP (только модель со входом DP) (приобретается отдельно) Type C Динамики 2 W x 2 (только модель с аудиовходом) (приобретается отдельно) USB USB 3.0 x 4 Максимальный размер экрана По горизонтали: 596,74 мм По вертикали: 335,66 мм Источник питания 19 V 7,9 A Внешние условия Рабочая температура: От 5° до 35°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 611,64 (Ш) x 394,28 ~ 544,28 (В) x 247,17 (Г) мм Вес (нетто)8,4кг (нетто) Спецификации механизмов Угол наклона: От -5° до +35° (наклон 35 градусов возможен только в самой высокой точке подставки) Угол поворота: От -60° до +60° Регулировка по высоте: От 0 мм до 150 мм Вращение: От -90° до +90° Съемная подставка: Да (съемная подставка с винтовым размыкателем)

Переключатели/кнопки Кнопка питания

Фокусировка (только модель с аналоговым входом) Частота (только модель с аналоговым входом) Полож. по гориз. (только модель с аналоговым входом) Полож. по верт. (только модель с аналоговым входом) Высокая резкость Насыщ. 6 цветов 6 цветов

sRGB Формат DP Зарядка через USB при выключенном питании

Вр. отобр. Меню Автонастройка (только модель с аналоговым входом) Широкоэк.реж. (Полное/Aspect) ACM Вкл./Выкл. Выбор входного сигнала DDC/CI Вкл./Выкл. Информация о мониторе PIP/PBP Реж. быст. зап. Автоисточник

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

5. Кабел USB 3.1 Type-C (опция, само за модели с вход с USB Type-C)

6. Порт USB 3.1 Type-A (опция, само за модели с вход Type-A)

Включен режим 28,44 W (типично) Режим на покой 0,36 W (типично) Изключен режим 0,25 W (типично) Входен конектор HDMI 19 пина (само за модел с вход HDMI) DP (само за модел с вход DP) Type C Входен видео сигнал HDMI сигнал (само за модел с вход HDMI) (опция) DP (само за модел с вход DP) (опция) Type C Говорители 2 W x 2 (само за модел с аудио вход) (опция

Фокус (само за модел с аналогов вход) Часовник (само за модел с аналогов вход) Хоризонтална позиция (само за модел с аналогов вход) Вертикална позиция (само за модел с аналогов вход) Супер острота Наситеност в 6 цвята 6 цвята

• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
