B276HULE - Monitor ACER - Ingyenes használati útmutató

Terméktípus	LCD monitor
Márka	Acer
Modell	B276HULE
Képernyő mérete	27 hüvelyk (69 cm)
Panel technológia	IPS
Maximális felbontás	2560 x 1440 60 Hz-en
Fényerő	350 cd/m² (tipikus)
Kontraszt	100 000 000:1 max (ACM)
Látószög	178° vízszintes / 178° függőleges
Válaszidő	6 ms (szürkétől szürkéig)
Megjelenített színek	1,07 milliárd
Bemeneti csatlakozók	HDMI, DisplayPort, USB Type-C, USB 3.0 x4, audio (2 W x2)
Méretek (Sz x Ma x Mé)	611,64 x 394,28 ~ 544,28 x 247,17 mm
Nettó tömeg	8,4 kg
Tápellátás	19 V === 7,9 A
Áramfogyasztás (üzem közben)	28,44 W (tipikus)
Áramfogyasztás (készenlét)	0,36 W (tipikus)
Energiahatékonysági osztály	B
Ergonomikus beállítások	Döntés (-5°-tól +35°-ig), forgatás (-60°-tól +60°-ig), magasság (0-tól 150 mm-ig), pivot (-90°-tól +90°-ig)
Beépített funkciók	PIP/PBP, 2W x2 hangszórók, OSD menü, energiatakarékos mód
Ajánlott tisztítás	Használjon puha, oldószermentes törlőrongyot; soha ne permetezzen folyadékot a képernyőre.
Biztonság	Ne nyissa ki a házat; kerülje az eső, nedvesség vagy mágneses mezők hatását.

Gyakran ismételt kérdések - B276HULE ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha ruhára, és óvatosan törölje le a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan állítsam be a monitor magasságát?

A monitor állítható magasságú talppal rendelkezik, 0-tól 150 mm-ig. Tartsa erősen a monitort, és gyakoroljon függőleges nyomást a magasság beállításához. A döntés -5° és +35° között, az elforgatás -60° és +60° között, a pivot pedig -90° és +90° között állítható.

Hogyan csatlakoztassam a monitort a számítógéphez?

Győződjön meg róla, hogy mindkét eszköz ki van kapcsolva. Csatlakoztassa a HDMI, DisplayPort vagy USB Type-C kábelt a számítógéphez és a monitorhoz. Dugja be a tápkábelt a monitorba és egy fali aljzatba. Ezután kapcsolja be a számítógépet, majd a monitort.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e, és hogy a tápellátás jelzőfénye világít-e (kék) vagy készenléti állapotban van (narancssárga). Győződjön meg arról, hogy a videokábel mindkét végén jól csatlakozik, és hogy a megfelelő bemeneti forrás van kiválasztva az Input gombbal.

Hogyan használjam a PIP/PBP funkciót?

Nyomja meg a monitor PIP/PBP gombját a funkció aktiválásához. Használja a képernyőn megjelenő menüt a beágyazott ablak méretének és pozíciójának beállításához. Ez a funkció lehetővé teszi két forrás egyidejű megjelenítését.

Mennyi az áramfogyasztás készenléti üzemmódban?

A készenléti üzemmód fogyasztása 0,36 W tipikus. Kikapcsolt állapotban 0,25 W. A becsült éves fogyasztás 58 kWh (napi 4 óra, évi 365 nap alapján).

A monitor kompatibilis a VESA tartóval?

Igen, a monitor VESA kompatibilis. A talp eltávolítható (csavarokkal rögzítve), hogy lehetővé tegye a szerelést egy forgatható karon vagy fali tartón.

Hogyan állítsam be a képbeállításokat?

Nyomja meg a MENU/ENTER gombot a képernyőn megjelenő menü megnyitásához. Használja a navigációs gombokat a fényerő, kontraszt, élesség, színhőmérséklet, gamma stb. beállításához. Az E (Empowering) gombbal elérheti a jelenetmódokat is.

Használhatom az USB portot a telefonom töltésére?

Igen, az USB 3.0 portok tölthetik a perifériákat. Használja a 'Töltés kikapcsolt állapotban' kapcsolót a töltés engedélyezéséhez akkor is, ha a monitor ki van kapcsolva.

Hol találom a teljes használati útmutatót?

A teljes kézikönyv PDF formátumban elérhető az Acer hivatalos támogatási webhelyén. Letöltheti a notice-facile.com oldalról is, vagy beolvashatja a csomagoláson található QR-kódot.

HASZNÁLATI ÚTMUTATÓ B276HULE ACER

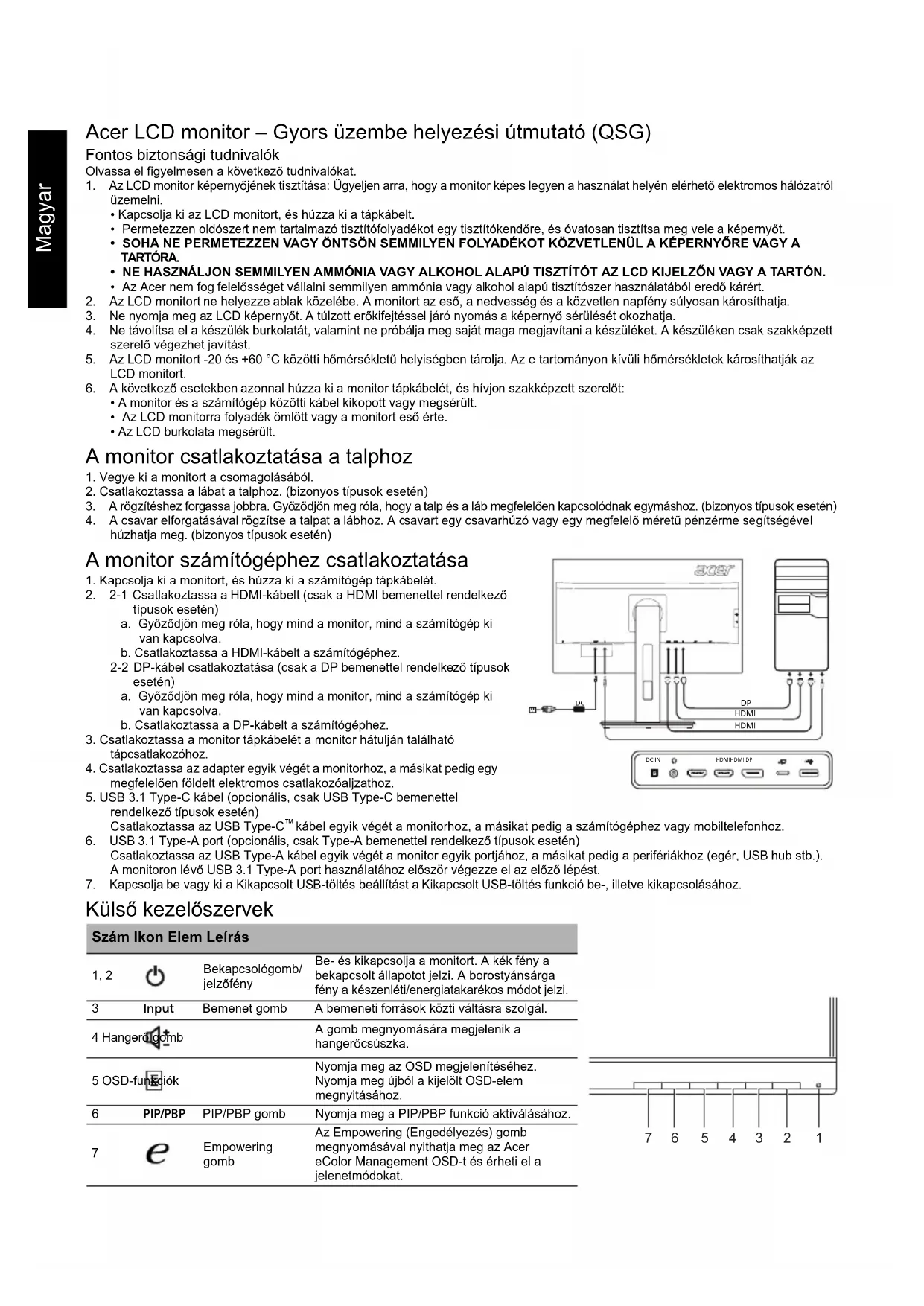

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETTEGYEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem vállal felelősséget semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, és ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásból.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

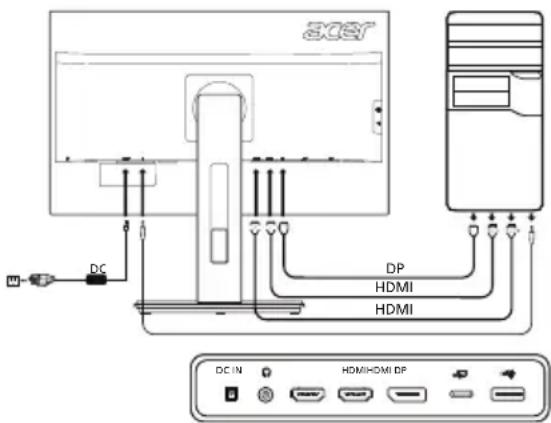

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 Csatlakoztassa a HDMI-kábelt (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa az adapter egyik végét a monitorhoz, a másikat pedig egy megfelelően földelt elektromos csatlakozóaljzathoz.
3. USB 3.1 Type-C kábel (opcionális, csak USB Type-C bemenettel rendelkező típusok esetén)

Csatlakoztassa az USB Type-C™ kábel egyik végét a monitorhoz, a másikat pedig a számítógéphez vagy mobiltelefonhoz.

1. USB 3.1 Type-A port (opcionális, csak Type-A bemenettel rendelkező típusok esetén) Csatlakoztassa az USB Type-A kábel egyik végét a monitor egyik portjához, a másikat pedig a perifériákhoz (egér, USB hub stb.). A monitoron lévő USB 3.1 Type-A port használatához először végezze el az előző lépést.
2. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

Külső kezelőszervek

Szám Ikon Elem Leírás

1, 2		Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapotot jerzi. A borostyánsárga fény a készenlétí/energiatakarékos MODOT jerzi.
3	Input	Bemenet gomb	A bemeneti források kőtzi vãltásra szolgál.
4 Hangeradcomb			A gomb megnyomására megjelenik a hangerócsuszka.
5 OSD-fungdiok			Nyomja meg az OSD megjelenitéséhez. Nyomja meg üjból a kijelölt OSD-elem megnyitásához.
6	PIP/PBP	PIP/PBP gomb	Nyomja meg a PIP/PBP funkció aktivalásához.
7		Empowering gomb	Az Empowering (Engedélyezés) gomb megnyomásával nyithatja meg az Acer eColor Management OSD-t és érheti el a jelenetmódokat.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátok lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülék vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

Mágnesekkel kapcsolatos figyelmeztetés

Bizonyos elektronikus eszközök, így például a merevlemezek, USB-s eszközök, táblagépek, laptopok, mobiltelefonok, órák, fülhallgatók, hangszórók, bankkártyák, mágneses elven működő azonosítókártyák stb. érzékenyek a mágneses térre, és a túl erős mágneses tér károsíthatja azokat, illetve ideiglenesen zavarhatja a működésüket. A monitor talpának mágneses területére és annak közelébe ne helyezzen elektronikai eszközöket.

MŰSZAKI ADATOK

LCD-panel	Meghajtörendszer Szines	TFT LCD
	Mérét 27"W (69 cm)
	Képpontmérét 0,233 mm (vizszintes) x 0,233 mm (fuggöleges)
	Fényerő	350 cd/m2(jellemzö)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidö 6 ms (G-G)
	Panellípus IPS
	Videó R, G, B analóg felüet
	Víszintes frekvência HDMI: 31-90 KHz
	Fuggöleges frekvência HDMI: 56-76 Hz
Megjelenithető szönek 1,07 milliard szín
Videoórájel 241,5 MHz
Maximális felbontás 2560 x 1440 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		58 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás	Bekapcsolt állapot 28,44 W (jellemzö)
	Alvó állapot	0,36 W (jellemzö)
	Kikapcsolt állapot	0,25 W (jellemzö)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típusnál)DP (csak a DP bemenettel rendelkező típusnál)Type C
Bemeneti videoejel		HDMI-jel (csak a HDMI bemenettel rendelkező típusnál) (optionalis)DP (csak a DP bemenettel rendelkező típusnál) (optionalis)Type C
Hangszörök		2 W x 2 (csak az audiobemenetell rendelkező típusok esetén) (optionalis)
USB-CSatlakozó		USB 3.0 x 4
Maximális képernyömérét		Víszintesen: 596,74 mmFuggölegesen: 335,66 mm
Áramforrás		19 V —— 7,9 A
Kömyezetre vonatkoźó követelmények:		Mūkódési hämér séklet: 5-35 °CTárolás hämér séklet: -20-60 °CMūkódési párartalom: 20-80%
Mérétek		611,64 (szé) x 394,28 ~ 544,28 (ma) x 247,17 (mé) mm
Tömeg (nettó)		8,4 kg (nettó)
Mechanikai jellemzök		Dölés: -5° és ++35° között (csak a készülék legmagasabb pontján mérhető 35 fokos dölésszöge)Elfordulás: -60° és +60° közöttMagasságbeállitás: 0-150 mmElfordlható: -90° és +90° közöttLevehető talp: lgen (csavaros rögzítésü levehető talp)
Külső kezelöszerek	Kapcsoló/gombok	BekapsológombMEMU/ENTERBemenet E (Empowering) gomb
	Funkciok	KontrasztFényerőFókusz (csak az analogóg bemenetú típuson)Örajel (csak az analogóg bemenetú típuson)Víszintes pozićó (csak az analogóg bemenetú típuson)Fuggöleges pozićó (csak az analogóg bemenetú típuson)Szuper élesség6 tengelyes teiliteltseg6 tengelyes szinárnayiatGammaSizinhörmsékletsRGBDP-formátumUSB-töltés kíkapcsolt állapolbanKilépés
A műszaki adatok értesítés nélkül ványtozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyveket és egyéb dokumentumokat.

*Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
