B276HULE - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-monitori
Merkki	Acer
Malli	B276HULE
Näytön koko	27 tuumaa (69 cm)
Paneeliteknologia	IPS
Maksimiresoluutio	2560 x 1440 60 Hz
Kirkkaus	350 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 max (ACM)
Katselukulma	178° vaaka / 178° pysty
Vasteaika	6 ms (harmaa harmaalle)
Näytettävät värit	1,07 miljardia
Tuloliittimet	HDMI, DisplayPort, USB Type-C, USB 3.0 x4, audio (2 W x2)
Mitat (L x K x S)	611,64 x 394,28 ~ 544,28 x 247,17 mm
Nettopaino	8,4 kg
Virtalähde	19 V === 7,9 A
Virrankulutus (päällä)	28,44 W (tyypillinen)
Virrankulutus (valmiustila)	0,36 W (tyypillinen)
Energiatehokkuusluokka	B
Ergonomiset säädöt	Kallistus (-5° – +35°), kierto (-60° – +60°), korkeus (0 – 150 mm), kääntö (-90° – +90°)
Sisäänrakennetut toiminnot	PIP/PBP, kaiuttimet 2W x2, OSD-valikko, virransäästötila
Suositeltu puhdistus	Käytä pehmeää liinaa ilman liuotinta; älä koskaan suihkuta nestettä näytölle
Turvallisuus	Älä avaa koteloa; vältä altistumista sateelle, kosteudelle tai magneettikentille

Usein kysytyt kysymykset - B276HULE ACER

Kuinka puhdistaa monitorin näyttö?

Sammuta monitori ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle ja pyyhi näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle tai koteloon. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Kuinka säätää monitorin korkeutta?

Monitorissa on korkeussäädettävä jalusta, jonka korkeusalue on 0–150 mm. Pidä monitoria tukevasti kiinni ja kohdista pystysuuntaista painetta korkeuden säätämiseksi. Kallistus voidaan säätää -5° – +35°, kierto -60° – +60° ja kääntö -90° – +90°.

Kuinka liittää monitori tietokoneeseen?

Varmista, että molemmat laitteet ovat sammutettuja. Liitä HDMI-, DisplayPort- tai USB Type-C -kaapeli tietokoneeseen ja monitoriin. Kytke virtajohto monitoriin ja pistorasiaan. Käynnistä sitten tietokone ja sen jälkeen monitori.

Mitä tehdä, jos näyttö pysyy mustana?

Tarkista, että virtajohto on kunnolla kytketty ja että virtavalo palaa (sininen) tai on valmiustilassa (oranssi). Varmista, että videokaapeli on liitetty molempiin päihin ja että oikea tulolähde on valittu Input-painikkeella.

Kuinka käyttää PIP/PBP-toimintoa?

Paina monitorin PIP/PBP-painiketta aktivoidaksesi toiminnon. Käytä näyttövalikkoa asettaaksesi upotetun ikkunan koon ja sijainnin. Tämä toiminto mahdollistaa kahden lähteen näyttämisen samanaikaisesti.

Mikä on virrankulutus valmiustilassa?

Virrankulutus valmiustilassa on tyypillisesti 0,36 W. Sammutettuna se on 0,25 W. Arvioitu vuosikulutus on 58 kWh (perustuen 4 tuntiin päivässä, 365 päivään vuodessa).

Onko monitori yhteensopiva VESA-kiinnityksen kanssa?

Kyllä, monitori on VESA-yhteensopiva. Jalusta on irrotettava (ruuveilla kiinnitetty), mikä mahdollistaa asennuksen nivelvarteen tai seinätelineeseen.

Kuinka säätää kuvan asetuksia?

Paina MENU/ENTER-painiketta avataksesi näyttövalikon. Käytä navigointipainikkeita kirkkauden, kontrastin, terävyyden, värilämpötilan, gammakorjauksen jne. säätämiseen. Voit myös käyttää E (Empowering) -painiketta päästäksesi skenaariotiloihin.

Voinko käyttää USB-porttia puhelimen lataamiseen?

Kyllä, USB 3.0 -portit voivat ladata oheislaitteita. Käytä 'USB-lataus sammutettuna' -kytkintä aktivoidaksesi latauksen myös silloin, kun monitori on sammutettu.

Mistä löydän täydellisen käyttöoppaan?

Täydellinen käyttöopas on saatavilla PDF-muodossa Acerin virallisella tukisivustolla. Voit myös ladata sen notice-facile.com-sivustolta tai skannata pakkauksessa olevan QR-koodin.

KÄYTTÖOHJE B276HULE ACER

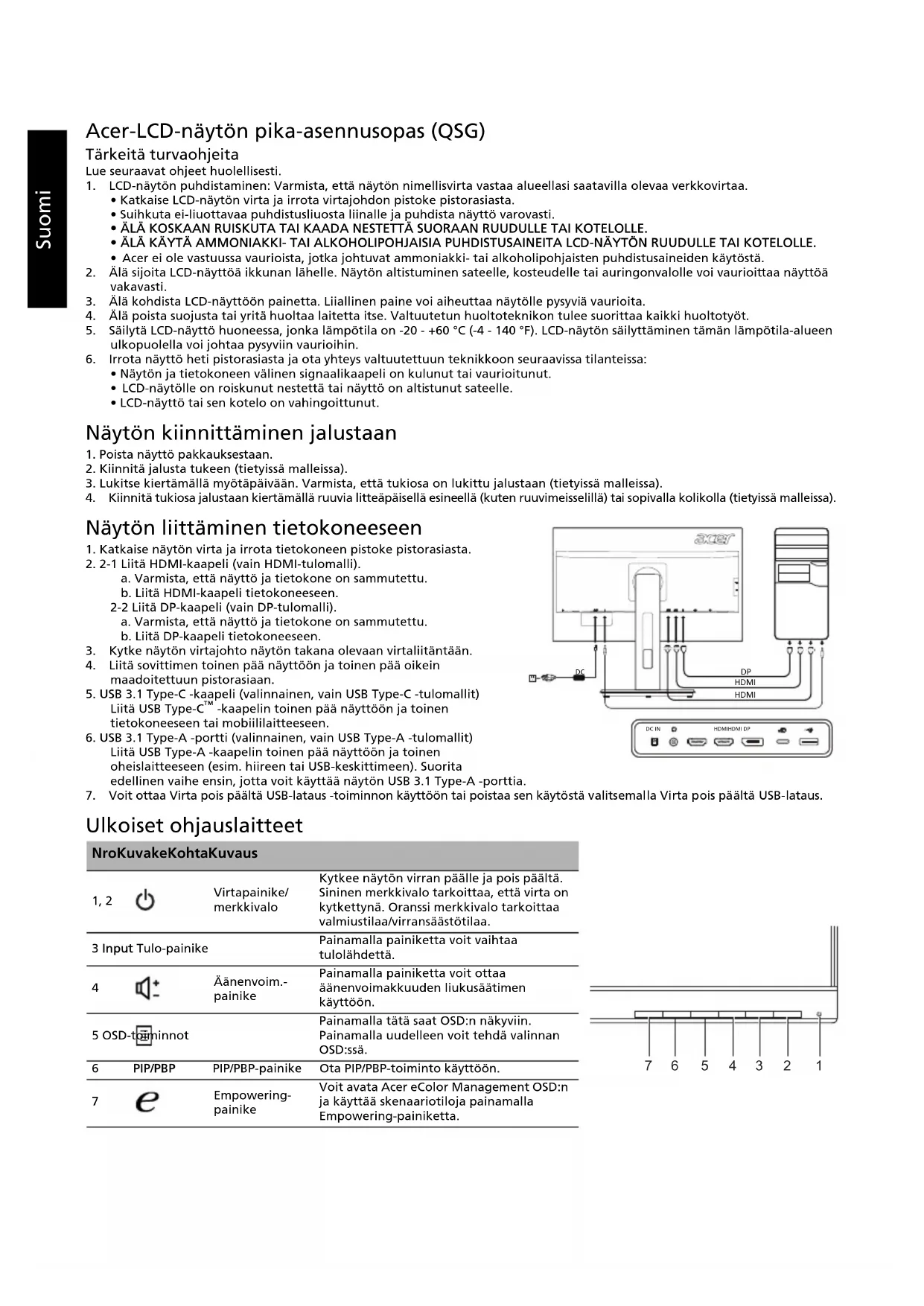

Acer-LCD-näytön pika-asennusopas (QSG)

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

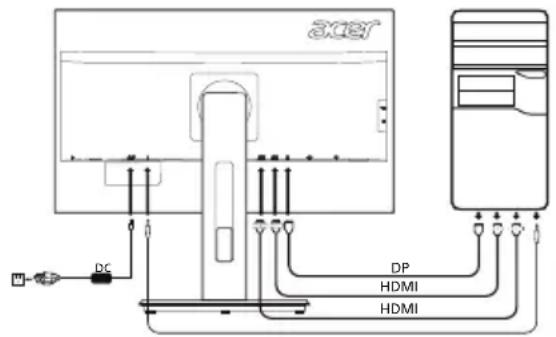

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

2-2 Liitä DP-kaapeli (vain DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Liitä sovittimen toinen pää näyttöön ja toinen pää oikein maadoitettuun pistorasiaan.
3. USB 3.1 Type-C -kaapeli (valinnainen, vain USB Type-C -tulomallit) Liitä USB Type-C -kaapelin toinen pää näyttöön ja toinen tietokoneeseen tai mobiililaitteeseen.
4. USB 3.1 Type-A -portti (valinnainen, vain USB Type-A -tulomallit) Liitä USB Type-A -kaapelin toinen pää näyttöön ja toinen oheislaitteeseen (esim. hiireen tai USB-keskittimeen). Suorita edellinen vaihe ensin, jotta voit käyttää näytön USB 3.1 Type-A -porttia.
5. Voit ottaa Virta pois päältä USB-lataus -toiminnon käytöstä tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus.

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus
1, 2	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytketynä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
3 Input Tulo-painike		Painamalla painiketta voit vaihtaa tulolähdettä.
4	Äänenvoim.-painike	Painamalla painiketta voit ottaaäänenvoimakkuuden liukusaätimen käyttoön.
5 OSD-töminnot		Painamalla tätä saat OSD:n näkyviin.Painamalla uudelleen voit tehdä valinnan OSD:ssä.
6	PIP/PBP	PIP/PBP-painike Ota PIP/PBP-toiminto käyttoön.
7	e	Empowering-painike Voit avata Acer eColor Management OSD:nja käyttaa skenaariotiloja painamalla Empowering-painiketta.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää ainoastaan sellaisia oheislaitteita (tiedonsiirtolaitteet, näppäimistöt, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICEs-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

Magneettia koskeva varoitus

Tietyt sähkölaitteet, kuten kiintolevyt, USB-laitteet, taulutietokoneet, kannettavat tietokoneet, matkapuhelimet, rannekellot, kuulokkeet, kaiuttimet, luottokortit, magneettiset henkilökortit jne., ovat herkkiä magneettikentille ja saattavat vioittua pysyvästi tai tilapäisesti, jos ne altistuvat voimakkaalle magneettikentälle. Sähkölaitteita ei saa pitää näytön pohjan magneettialueella tai sen lähellä.

TEKNISET TIEDOT

LCD-panelesi	Ohjausjärkestelmä TFT	Color LCD
	Koko 27"W (69 cm)
	Pikseliväli	0,233 mm (V) x 0,233 mm (P)
	Kirkkaus	350 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 6 ms (G/G)
	Panellityppi In-Plane	Switching (IPS)
	Video R, G, B analoginen liitäntä
	H-taajuus HDMI: 31 - 90 KHz
	V-taajuus HDMI: 56 - 76 Hz
Näytövärit 1,07B Colors
Pistekellotaajuus 241,5 MHz
Enimmästarkkuus 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka B
*Vuottainen energiankulutus 58 (kWh) (HDMI-tulomallisa)
Virrankulutus	Päällä 28,44 W (typpillinen)
	Lepotila	0,36 W (typpillinen)
	Pois	0,25 W (typpillinen)
Tulolitäntä		HDMI 19-nastainen (vain HDMI-tulomalli) DP (vain DP-tulomalli) Type-C
Videotulosignaal		HDMI-signaal (vain HDMI-tulomalli) (valinnainen) DP (vain DP-tulomalli) (valinnainen) Type-C
Kaiuttimet		2 W x 2 (vain äänitulomalli) (valinnainen)
USB		USB 3.0 x 4
Näytöruudun enimmäskoko		Vaakasuora: 596,74 mm Pystysuora: 335,66 mm
Virtualhde		19 V --- 7,9 A
Ympäristötekijät		Käytölämpötila: 5 - 35 °C Varastointilämpötila: -20 - +60 °C Ilmankosteus: 20 - 80 %
Mitat		611,64 (L) x 394,28 - 544,28 (K) x 247,17 (S) mm
Paino (netto)		8,4 kg (netto)
Mekanism tiedot		Kallistus: -5° - +35° (kaltevuuskulman 35 steen kallistus on mahdollinen vain korkeimmasa pisteessä) Kierto: -60° - +60° Korkeuden sääto: 0 - 150 mm Nivelöinti: -90° - +90° Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainike VALIKKO/SYÖTÄ Tulo E(Mp-powering)-painike
	Toiminnot	Kontrasti Kirkkaus Tarkennus (vain analoginen tulomalli) Taajus (vain analoginen tulomalli) Vaakasijainti (vain analoginen tulomalli) Pystysijainti (vain analoginen tulomalli) Superterävyss 6-aksel. satur. 6-aksel. sävy Gamma Värin lampaïsyyss sRGB DP-muoto Virta pois pääälä USB-lataus Näytöiedot PIP/PBP Pika-aloitustila Autom. lahde Nollaus Lopeta
Kaikkia tekniä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla. *Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
