ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ B276HULE ACER

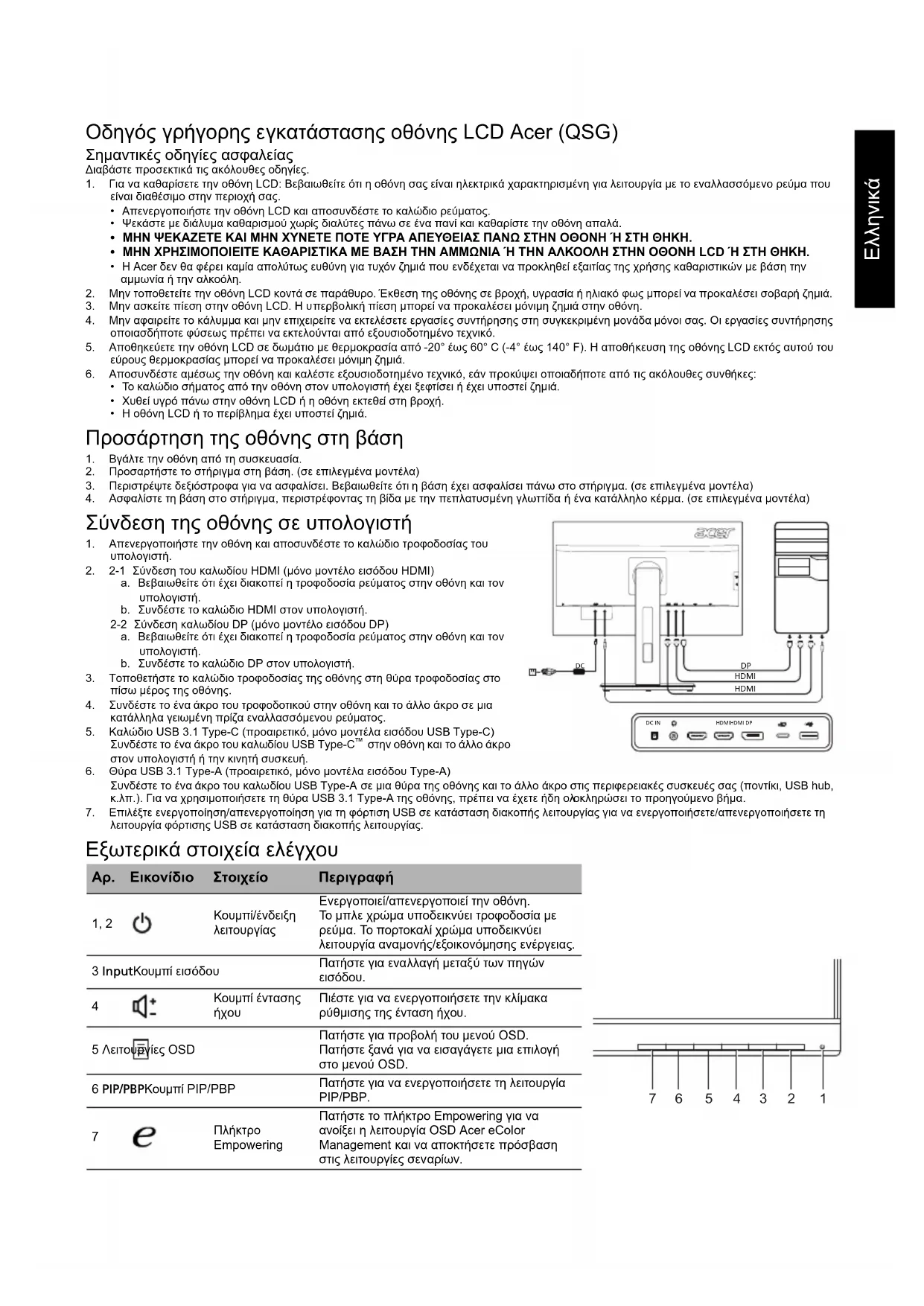

Kijelzőinformációk PIP/PBP Gyorsindítás mód Automatikus forrás Nullázás Kilépés A műszaki adatok értesítés nélkül változhatnak.Ελληνικά Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (QSG) Σημαντικές οδηγίες ασφαλείας ∆ιαβάστε προσεκτικά τις ακόλουθες οδηγίες. 1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.

• Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.

• Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε τη ν οθόνη απαλά.

• ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΠΟΤΕ ΥΓΡΑ ΑΠΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.

• ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ.

• Η Acer δεν θα φέρει καμία απολύτως ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί εξαιτίας της χρήσης καθαριστικών με βάση την αμμωνία ή την αλκοόλη. 2. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει σοβαρή ζημιά.

3. Μην ασκείτε πίεση στην οθόνη LCD. Η υ

περβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη. 4. Μην αφαιρείτε το κάλυμμα και μην επιχειρείτε να εκτελέσετε εργασίες συντήρησης στη συγκεκριμένη μονάδα μόνοι σας. Οι εργασίες συντήρησης οποιασδήποτε φύσεως πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.

5. Αποθηκεύετε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθή

κευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά. 6. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

• Το καλώδιο σήματος από την οθόνη στον υπολογιστή έχει ξεφτίσει ή έχει υποστεί ζημιά.

• Χυθεί υγρό πάνω στην οθόνη LCD ή η οθόνη εκτεθε ί στη βροχή.

• Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά. Προσάρτηση της οθόνης στη βάση

1. Βγάλτε την οθόνη από τη συσκευασία.

2. Προσαρτήστε το στήριγμα στη βάση. (σε επιλεγμένα μοντέλα)

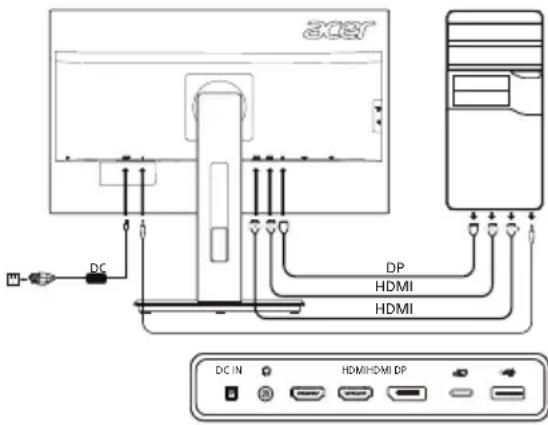

3. Περιστρέψτε δεξιόστροφα για να ασφαλίσει. Βεβαιωθείτε ότι η βάση έχει ασφαλίσει πάνω στο στήριγμα. (σε επιλεγμένα μοντέλα) 4. Ασφαλίστε τη βάση στο στήριγμα, περιστρέφοντας τη βίδα με την πεπλατυσμένη γλωττίδα ή ένα κατάλληλο κέρμα. (σε επιλεγμένα μοντ Σύνδεση της οθόνης σε υπολογιστή

1. Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας του

2. 2-1 Σύνδεση του καλωδίου HDMI (μόνο μοντέλο εισόδου HDMI)

a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. b. Συνδέστε το καλώδιο HDMI στον υπολογιστή. 2-2 Σύνδεση καλωδίου DP (μόνο μοντέλο εισόδου DP) a. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον

b. Συνδέστε το καλώδιο DP στον υπολογιστή.

3. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στη θύρα τροφοδοσίας στο

πίσω μέρος της οθόνης.

4. Συνδέστε το ένα άκρο του τροφοδοτικού στην οθόνη και το άλλο άκρο σε μια

κατάλληλα γειωμένη πρίζα εναλλασσόμενου ρεύματος.

5. Καλώδιο USB 3.1 Type-C (προαιρετικό, μόνο μοντέλα εισόδου USB Type-C)

Συνδέστε το ένα άκρο του καλω δίου USB Type-C

στην οθόνη και το άλλο άκρο στον υπολογιστή ή την κινητή συσκευή.

6. Θύρα USB 3.1 Type-A (προαιρετικό, μόνο μοντέλα εισόδου Type-A)

Συνδέστε το ένα άκρο του καλωδίου USB Type-A σε μια θύρα της οθόνης και το άλλο άκρο στις περιφερειακές συσκευές σας (ποντίκι, USB hub, κ.λπ.). Για να χρησιμοποιήσετε τη θύρα USB 3.1 Type-A της οθόνης, πρέπει να έχετε ήδη ολ οκληρώσει το προηγούμενο βήμα. 7. Επιλέξτε ενεργοποίηση/απενεργοποίηση για τη φόρτιση USB σε κατάσταση διακοπής λειτουργίας για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία φόρτισης USB σε κατάσταση διακοπής λειτουργίας. Εξωτερικά στοιχεία ελέγχου Αρ. Εικονίδιο Στοιχείο Περιγραφή 1, 2 Κουμπί/ένδειξη λειτουργίας Ενεργοποιεί/απενεργοποιεί την οθόνη. Το μπλε χρώμα υποδεικνύει τροφοδοσία με ρεύμα. Το πορτοκαλί χρώμα υποδεικνύει λειτουργία αναμονής/εξοικονόμησης ενέργειας. 3 Input Κουμπί εισόδου Πατήστε για εναλλαγή μεταξύ των πηγών

Πιέστε για να ενεργοποιήσετε την κλίμακα ρύθμισης της ένταση ήχου. 5 Λειτουργίες OSD Πατήστε για προβολή του μενού OSD. Πατήστε ξανά για να εισαγάγετε μια επιλογή στο μενού OSD. 6 PIP/PBP Κουμπί PIP/PBP Πατήστε για να ενεργοποιήσετε τη λειτουργία PIP/PBP.

Empowering Πατήστε το πλήκτρο Empowering για να ανοίξει η λειτουργία OSD Acer eColor Management και να αποκτήσετε πρόσβαση στις λειτουργίες σεναρίων. HDMIHDMI DP

DC IN 1234567Ελληνικά Κανονισμοί και ειδοποιήσεις ασφαλείας Ειδοποίηση της FCC Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας B, σύμφωνα με το Μέρος 15 των κανονισμών FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμψει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να επιφέρει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν παρέχεται εγγύηση ότι δεν θα σημειωθούν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφωνικού ή τηλεοπτικού σήματος, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα: Αναπροσανατολίστε ή μετακινήστε την κεραία λήψης. Αυξήστε την απόσταση μεταξύ της συσκευής και του δέκτη. Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ραδιοφώνων/τηλεοράσεων για βοήθεια. ∆ήλωση Συμμόρφωσης CE ∆ια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της οδηγίας EMC 2014/30/ΕΕ, την Οδηγία Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια. Ειδοποίηση: Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της. Ειδοποίηση: Θωρακισμένα καλώδια Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC. Ειδοποίηση: Περιφερειακές συσκευές Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας B μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανό να οδηγήσει σε παρεμβολές στη λήψη ραδιοφωνικού και τηλεοπτικού σήματος.

Αλλαγές ή τροποποιήσεις που δεν έχουν εγκριθεί ρητά από τον κατασκευαστή ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος. Συνθήκες λειτουργίας Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία. Ειδοποίηση: Καναδοί χρήστες Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Απόρριψη άχρηστου εξοπλισμού από χρήστες σε ιδιωτικά νοικοκυριά στην Ευρωπαϊκή Ένωση Αυτό το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία υποδεικνύει ότι αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα υπόλοιπα οικιακά απορρίμματα. Αντί γι' αυτό, είναι δική σας ευθύνη να απορρίπτετε τον άχρηστο εξοπλισμό παραδίνοντάς τον σε ένα καθορισμένο σημείο συλλογής για την ανακύκλωση αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού. Η χωριστή συλλογή και ανακύκλωση του άχρηστου εξοπλισμού κατά τη στιγμή της απόρριψης θα βοηθήσει στη διατήρηση των φυσικών πόρων και θα διασφαλίσει ότι ανακυκλώνονται κατά τρόπο που προστατεύεται η ανθρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τον άχρηστο εξοπλισμό σας για ανακύκλωση, επικοινωνήστε με το τοπικό γραφείο της πόλης σας, την υπηρεσία διάθεσης οικιακών απορριμμάτων ή το κατάστημα από όπου αγοράσατε το προϊόν. Μήνυμα προειδοποίησης για μαγνήτη Ορισμένες ηλεκτρονικές συσκευές, όπως σκληροί δίσκοι, συσκευές USB, υπολογιστές tablet, φορητοί υπολογιστές, κινητά τηλέφωνα, ρολόγια, ακουστικά, ηχεία, πιστωτικές κάρτες, μαγνητικές ταυτότητες κ.λπ., είναι ευαίσθητες σε μαγνητικά πεδία και μπορεί να καταστραφούν οριστικά ή να απενεργοποιηθούν προσωρινά, αν εκτεθούν σε μαγνητικά πεδία που είναι πολύ ισχυρά. Οι ηλεκτρονικές συσκευές δεν πρέπει να τοποθετούνται κοντά ή απευθείας επάνω στη μαγνητική περιοχή της βάσης της οθόνης. MagnetΕλληνικά ΠΡΟ∆ΙΑΓΡΑΦΕΣ Βρείτε τα εγχειρίδια και τη λοιπή τεκμηρίωση για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

• Η ετήσια ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ώρες ανά ημέρα, 365 ημέρες ετησίως. Οθόνη LCD Σύστημα οδήγησης Έγχρωμη οθόνη LCD TFT Μέγεθος 27”W (69 cm) Βήμα pixel 0,233 mm (Ο) x 0,233 mm (Κ) Φωτεινότητα 350 cd/m

Αντίθεση 100000000:1 μέγ. (ACM) Γωνία προβολής 178° (O) 178° (K) (CR=10) Χρόνος απόκρισης 6 ms (G σε G) Τύπος πάνελ Τεχνολογία In-Plane Switching Βίντεο Αναλογική διασύνδεση R, G, B Οριζόντια συχνότητα HDMI: 31 - 90 KHz Κατακόρυφη συχνότητα HDMI: 56 - 76 Hz Χρώματα οθόνης 1,07Β χρώματα Συχνότητα κουκκίδων 241,5 MHz Μέγιστη ανάλυση 2560 x 1440 @ 60 Hz Τοποθέτηση και άμεση λειτουργία VESA DDCCI/DDC2B Κλάση ενεργειακής απόδοσης B

• Ετήσια κατανάλωση ενέργειας 58 (kWh) (για μοντέλο εισόδου HDMI) Κατανάλωση ρεύματος Λειτουργία ενεργοποίησης 28,44 W (τυπική) Λειτουργία αναμονής 0,36 W (τυπική) Λειτουργία απενεργοποίησης 0,25 W (τυπική) Υποδοχή εισόδου HDMI 19 ακίδων (μόνο μοντέλο εισόδου HDMI) DP (μόνο μοντέλο εισόδου DP) Type C Σήμα βίντεο εισόδου Σήμα HDMI (μόνο μοντέλο εισόδου HDMI) (προαιρετικό) DP (μόνο μοντέλο εισόδου DP) (προαιρετικό) Type C Ηχεία 2 W x 2 (μόνο μοντέλο εισόδου ήχου) (προαιρετικό) USB USB 3.0 x 4 Μέγιστο μέγεθος οθόνης Οριζόντια: 596,74 mm Κατακόρυφη: 335,66 mm Πηγή ισχύος 19 V 7,9 A Περιβαλλοντικά ζητήματα Θερμοκρασία λειτουργίας: 5° έως 35°C Θερμοκρασία αποθήκευσης: -20° έως 60°C Υγρασία λειτουργίας: 20% έως 80% ∆ιαστάσεις 611,64 (Π) x 394,28 ~ 544,28 (Υ) x 247,17 (Β) mm Βάρος (Κ. Β.) 8,4 kg (

Προδιαγραφές μηχανισμού Κλίση: -5° έως +35° (μόνο στο υψηλότερο σημείο μπορούν να προσφερθούν 35 μοίρες κλίσης για τη γωνία ανύψωσης) Περιστροφή: -60° έως +60° Ρύθμιση ύψους: 0 mm έως 150 mm Περιστροφή: -90° έως +90° Αποσπώμενη βάση: Ναι (αποσπώμενη βάση με απελευθέρωση κοχλία) Εξωτερικά στοιχεία

∆ιακόπτης/κουμπιά Κουμπί λειτουργίας ΜΕΝΟΥ/ΕΙΣΑΓΩΓΗ

Ένταση ήχου PIP/PBP Πλήκτρο E(Empowering) Λειτουργίες

Φωτεινότητα Εστίαση (μόνο μοντέλο αναλογικής εισόδου) Ρολόι (μόνο μοντέλο αναλογικής εισόδου) O. θέση (μόνο μοντέλο αναλογικής εισόδου) Κ. θέση (μόνο μοντέλο αναλογικής εισόδου) Εξαιρετική ευκρίνεια Κορεσμός 6 αξόνων Απόχρωση 6 αξόνων

Θερμοκρασία χρώματος sRGB Μορφή DP Φόρτιση USB σε κατάσταση διακοπής λειτουργίας

Χρονικό όριο OSD Αυτόματη ρύθμιση παραμέτρων (μόνο μοντέλο αναλογικής εισόδου) Λειτουργία ευρείας οθόνης (Πλήρης/αναλογία) Ενεργοποίηση/απενεργοποίηση ACM Επιλογή σήματος εισόδου Ενεργοποίηση/απενεργοποίηση DDC/CI Πληροφορίες οθόνης PIP/PBP Λειτουργία γρήγορης έναρξης Αυτόματη πηγή
