B276HULE - Monitor ACER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Monitor LCD
Marca	Acer
Modello	B276HULE
Dimensioni dello schermo	27 pollici (69 cm)
Tecnologia del pannello	IPS
Risoluzione massima	2560 x 1440 a 60 Hz
Luminosità	350 cd/m² (tipica)
Contrasto	100 000 000:1 max (ACM)
Angolo di visione	178° orizzontale / 178° verticale
Tempo di risposta	6 ms (grigio a grigio)
Colori visualizzati	1,07 miliardo
Connettori di ingresso	HDMI, DisplayPort, USB Type-C, USB 3.0 x4, audio (2 W x2)
Dimensioni (L x H x P)	611,64 x 394,28 ~ 544,28 x 247,17 mm
Peso netto	8,4 kg
Alimentazione	19 V === 7,9 A
Consumo elettrico (acceso)	28,44 W (tipico)
Consumo elettrico (standby)	0,36 W (tipico)
Classe di efficienza energetica	B
Regolazioni ergonomiche	Inclinazione (-5° a +35°), rotazione (-60° a +60°), altezza (0 a 150 mm), pivot (-90° a +90°)
Funzioni integrate	PIP/PBP, altoparlanti 2W x2, menu OSD, modalità risparmio energetico
Pulizia consigliata	Utilizzare un panno morbido senza solventi; non spruzzare mai liquidi sullo schermo
Sicurezza	Non aprire il telaio; evitare l'esposizione a pioggia, umidità o campi magnetici

Domande frequenti - B276HULE ACER

Come pulire lo schermo del monitor?

Spegnere il monitor e scollegare il cavo di alimentazione. Spruzzare una soluzione detergente senza solventi su un panno morbido e asciugare delicatamente lo schermo. Non spruzzare mai liquidi direttamente sullo schermo o sul telaio. Evitare prodotti a base di ammoniaca o alcol.

Come regolare l'altezza del monitor?

Il monitor è dotato di un piedino regolabile in altezza da 0 a 150 mm. Tenere saldamente il monitor e applicare una pressione verticale per regolare l'altezza. L'inclinazione può essere regolata da -5° a +35°, la rotazione da -60° a +60° e il pivot da -90° a +90°.

Come collegare il monitor a un computer?

Assicurarsi che entrambi i dispositivi siano spenti. Collegare il cavo HDMI, DisplayPort o USB Type-C al computer e al monitor. Inserire il cavo di alimentazione nel monitor e in una presa di corrente. Accendere quindi il computer e poi il monitor.

Cosa fare se lo schermo rimane nero?

Verificare che il cavo di alimentazione sia correttamente collegato e che il LED di alimentazione sia acceso (blu) o in standby (arancione). Assicurarsi che il cavo video sia ben collegato a entrambe le estremità e che la sorgente di ingresso corretta sia selezionata tramite il pulsante Input.

Come utilizzare la funzione PIP/PBP?

Premere il pulsante PIP/PBP sul monitor per attivare la funzione. Utilizzare il menu a schermo per configurare le dimensioni e la posizione della finestra incastonata. Questa funzione consente di visualizzare due sorgenti contemporaneamente.

Qual è il consumo elettrico in standby?

Il consumo in modalità standby è di 0,36 W tipico. In modalità spento è di 0,25 W. Il consumo annuo stimato è di 58 kWh (basato su 4 ore al giorno, 365 giorni all'anno).

Il monitor è compatibile con un supporto VESA?

Sì, il monitor è compatibile VESA. Il piede è rimovibile (con fissaggio a vite) per consentire il montaggio su un braccio articolato o su un supporto a parete.

Come regolare le impostazioni dell'immagine?

Premere il pulsante MENU/ENTER per aprire il menu a schermo. Utilizzare i tasti di navigazione per regolare luminosità, contrasto, nitidezza, temperatura colore, gamma, ecc. È inoltre possibile utilizzare il tasto E (Empowering) per accedere alle modalità scenario.

Posso utilizzare la porta USB per ricaricare il mio telefono?

Sì, le porte USB 3.0 possono ricaricare i dispositivi. Utilizzare l'interruttore 'Ricarica USB a spegnimento' per attivare la ricarica anche quando il monitor è spento.

Dove trovare il manuale d'uso completo?

Il manuale completo è disponibile in formato PDF sul sito Web di supporto ufficiale di Acer. È inoltre possibile scaricarlo da notice-facile.com o scansionare il codice QR presente sulla confezione.

MANUALE UTENTE B276HULE ACER

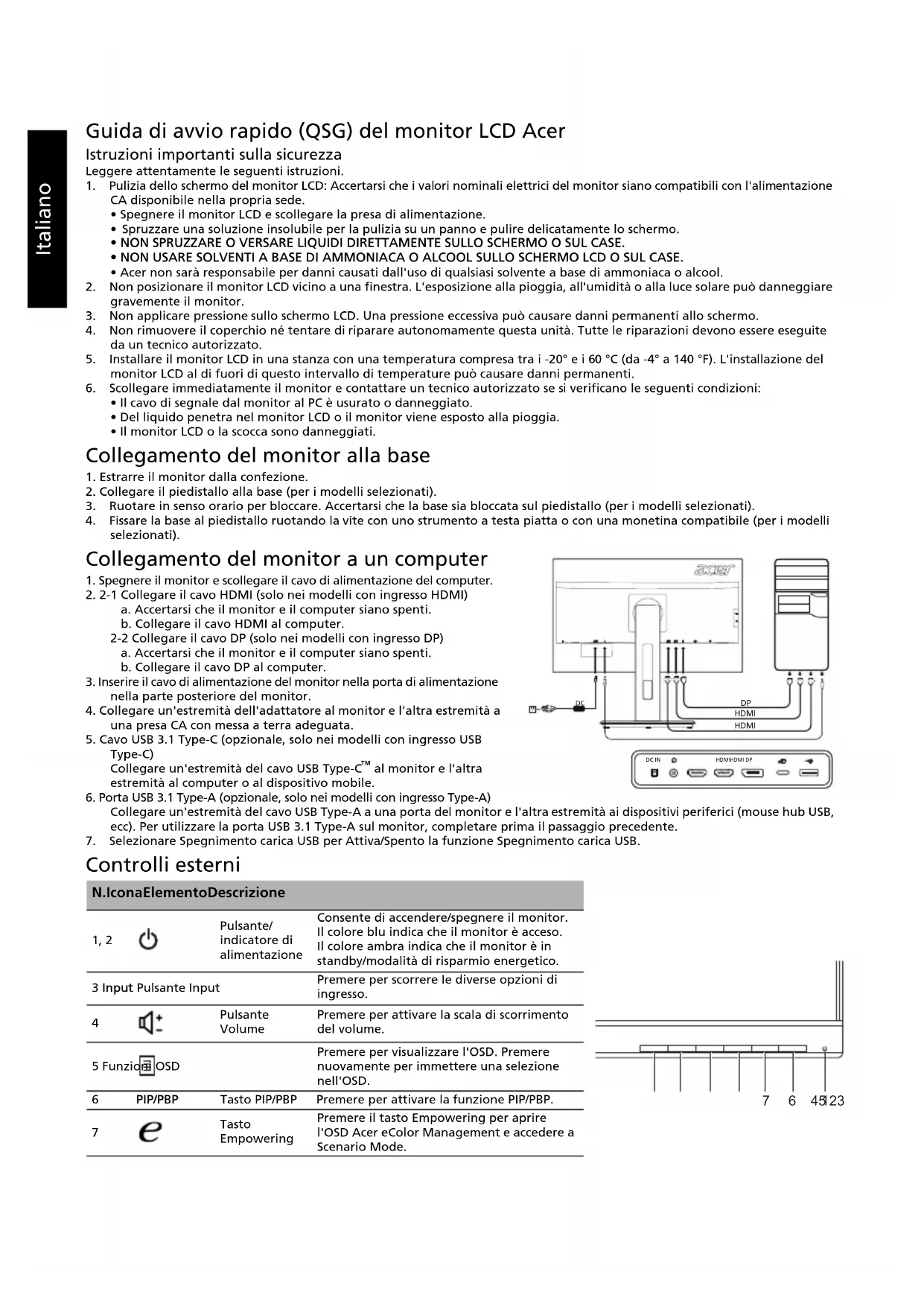

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
3. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
4. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
5. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
6. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
7. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
8. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
9. Installare il monitor LCD in una stanza con una temperatura compresa tra -20°C e 60°C (da -4°F a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
10. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
11. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
12. Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
13. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base (per i modelli selezionati).
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
4. Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una moneta compatibile (per i modelli selezionati).

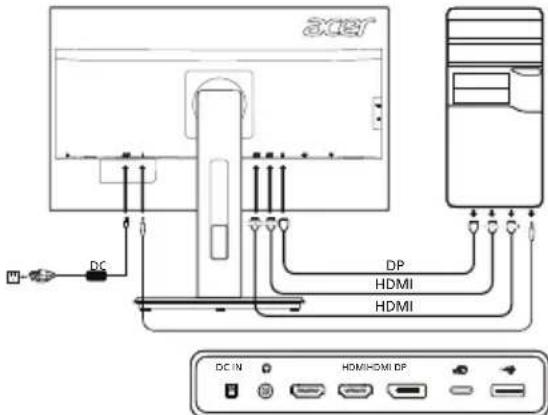

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI (solo nei modelli con ingresso HDMI)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.

2-2 Collegare il cavo DP (solo nei modelli con ingresso DP) a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer

1. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
2. Collegare un'estremità dell'adattatore al monitor e l'altra estremità a una presa CA con messa a terra adeguata.
3. Cavo USB 3.1 Type-C (opzionale, solo nei modelli con ingresso USB Type-C)

Collegare un'estremità del cavo USB Type-C al monitor e l'altra estremità al computer o al dispositivo mobile.

1. Porta USB 3.1 Type-A (opzionale, solo nei modelli con ingresso Type-A)

Collegare un'estremità del cavo USB Type-A a una porta del monitor e l'altra estremità ai dispositivi periferici (mouse, hub USB, ecc.). Per utilizzare la porta USB 3.1 Type-A sul monitor, completare prima il passaggio precedente.

1. Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.

Controlli esterni

N.IconaElementoDescrizione
1,2	Pulsante/indicatore di alimentazione	Consente di accendere/speggnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3 Input Pulsante Input		Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
5 Funzioni OSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
6	PIP/PBP	Tasto PIP/PBP	Premere per attivare la funzione PIP/PBP.
7	e	Tasto Empowering	Premere il+tastoempowering per aprire l'OSD Acer eColor Management e accedere a Scenario Mode.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio e, se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisioni, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2014/30/UE, alla Direttiva sulla bassa tensione 2014/35/UE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

• Avvertenza relativa ai campi magnetici

Alcuni dispositivi elettronici, come dischi rigidi, dispositivi USB, computer tablet, laptop, telefoni cellulari, orologi, auricolari, altoparlanti, carte di credito, carte ID magnetiche, ecc. sono sensibili ai campi magnetici e possono essere danneggiati in modo permanente o disabilitati temporaneamente se vengono esposti a un campo magnetico troppo potente. Non posizionare i dispositivi elettronici vicino o nell'area magnetica della base del monitor.

SPECIFICHE

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,233 mm (O) x 0,233 mm (V)
	Luminosità	350 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 6 ms (da G a G)
	Tipio di pannello In-Plane Switching
	Video Interfaccia analogica R, G, B
	Frequenza O HDMI: 31 - 90 KHz
	Frequenza V HDMI: 56 - 76 Hz
Colori del display 1,078 A colori
Dot Clock 241,5 MHz
Risoluzione massima 2560 x 1440 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica B
* Consumo energetico annuale		58 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico	Modalità on	28,44 W (Tipico)
	Modalità sospensione	0,36 W (Tipico)
	Modalità off 0,25 W (Tipico)
Connettore di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI) DP (solo nei modelli con ingresso DP) Type C
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (Opzionale) DP (solo nei modelli con ingresso DP) (Opzionale) Type C
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4
Dimensione massima dello schermo		Orizzontale: 596,74 mm Verticale: 335,66 mm
Fonte di alimentazione		19 V —— 7,9 A
Considerazioni ambientali		Temperatura operativa: Da 5° a 35°C Temperatura di stoccaggio: Da -20° a 60°C Umidità operative: Da 20% a 80%
Dimensioni 611,64 (L) x 394,28 ~ 544,28 (A) x 247,17 (P) mm
Peso (peso netto)		8,4 kg (netto)
Specfiche meccaniche		Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione) Rotazione: Da -60° a +60° Regolazione dell'altezza: Da 0 mm a 150 mm Perno: Da -90° a +90° Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Volume MENU/INVIO Input PIP/PBP Tasto E (Empowering)
	Funzioni	Contrasto Luminosità Nitidezza (solo nei modelli con ingresso analogico) Orologio (solo nei modelli con ingresso analogico) O. Posizione (solo nei modelli con ingresso analogico) V. Posizione (solo nei modelli con ingresso analogico) Nitidezza alta Satur. 6assi Tonal. 6assi Gamma Temp. Colore sRGB Formato DP Spegnimento carica USB Informatazioni sul display PIP/PBP Mod Avvio rapido Origine auto Reset Uscita
Tutte le specifiche sono soggetti a modifica perché preavviso.

Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer. * Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Snelstartgids AcerLCD-monitor (QSG)

Dichiarazione di conformità

Con la presente,

Acer Incorporated

Denominazione commerciale:

Acer

Numero modello:

B276HUL

Numero articolo (SKU):

(∇''x'') = 0~9 a ~z, A~Z, 0 spazio

Acer Incorporated dichiara, sotto la propria responsabilità, che il prodotto sopra descritto è conforme alle pertinenti normative di armonizzazione dell'Unione, come le Direttive che seguono, e che sono state applicate le seguenti norme armonizzate e/o altre norme pertinenti:

Direttiva EMC: 2014/30/UE

EN55022:2010+AC:2011 Classe B

EN55024:2010

EN61000-3-2:2006+A2:2009 Classe D

EN61000-3-3:2013

Direttiva LVD: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Direttiva RoHS: 2011/65/UE

EN50581:2012

Direttiva ErP: 2009/125/CE

Regolamento (CE) n. 1275/2008; EN 50564:2011

Anno per iniziare l'apposizione della marcatura CE: 2016.
