ประเภทสินค้า	จอ LCD
ยี่ห้อ	Acer
รุ่น	B276HULE
ขนาดหน้าจอ	27 นิ้ว (69 ซม.)
เทคโนโลยีแผง	IPS
ความละเอียดสูงสุด	2560 x 1440 ที่ 60 Hz
ความสว่าง	350 cd/m² (ทั่วไป)
คอนทราสต์	100,000,000:1 สูงสุด (ACM)
มุมมอง	178° แนวนอน / 178° แนวตั้ง
เวลาตอบสนอง	6 ms (เทาถึงเทา)
จำนวนสีที่แสดง	1.07 พันล้าน
ขั้วต่ออินพุต	HDMI, DisplayPort, USB Type-C, USB 3.0 x4, เสียง (2 W x2)
ขนาด (กว้าง x สูง x ลึก)	611.64 x 394.28 ~ 544.28 x 247.17 มม.
น้ำหนักสุทธิ	8.4 กก.
แหล่งจ่ายไฟ	19 V === 7.9 A
การใช้พลังงาน (เปิด)	28.44 W (ทั่วไป)
การใช้พลังงาน (สแตนด์บาย)	0.36 W (ทั่วไป)
ระดับประสิทธิภาพพลังงาน	B
การปรับตามสรีรศาสตร์	เอียง (-5° ถึง +35°), หมุน (-60° ถึง +60°), สูง (0 ถึง 150 มม.), พิฟอต (-90° ถึง +90°)
ฟังก์ชันในตัว	PIP/PBP, ลำโพง 2W x2, เมนู OSD, โหมดประหยัดพลังงาน
การทำความสะอาดที่แนะนำ	ใช้ผ้านุ่มไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอโดยเด็ดขาด
ความปลอดภัย	ห้ามเปิดเคส หลีกเลี่ยงการเปียกฝน ความชื้น หรือสนามแม่เหล็ก

คำถามที่พบบ่อย - B276HULE ACER

วิธีทำความสะอาดหน้าจอมอนิเตอร์?

ปิดจอมอนิเตอร์และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม จากนั้นเช็ดหน้าจออย่างเบามือ ห้ามฉีดของเหลวลงบนหน้าจอหรือเคสโดยตรง หลีกเลี่ยงผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

วิธีปรับความสูงของมอนิเตอร์?

มอนิเตอร์มีขาตั้งปรับความสูงได้ 0 ถึง 150 มม. จับมอนิเตอร์ให้แน่นแล้วกดในแนวตั้งเพื่อปรับความสูง สามารถปรับเอียงได้ -5° ถึง +35°, หมุน -60° ถึง +60°, และพิฟอต -90° ถึง +90°

วิธีเชื่อมต่อมอนิเตอร์กับคอมพิวเตอร์?

ตรวจสอบให้แน่ใจว่าทั้งสองอุปกรณ์ปิดอยู่ เสียบสาย HDMI, DisplayPort หรือ USB Type-C เข้ากับคอมพิวเตอร์และมอนิเตอร์ เสียบสายไฟเข้ากับมอนิเตอร์และเต้าเสียบ จากนั้นเปิดคอมพิวเตอร์แล้วตามด้วยมอนิเตอร์

ทำอย่างไรถ้าหน้าจอยังคงเป็นสีดำ?

ตรวจสอบว่าสายไฟเสียบถูกต้องและไฟแสดงสถานะติด (สีฟ้า) หรือสแตนด์บาย (สีส้ม) ตรวจสอบว่าสายวิดีโอเชื่อมต่อทั้งสองด้านอย่างดี และเลือกแหล่งอินพุตที่ถูกต้องด้วยปุ่ม Input

วิธีใช้ฟังก์ชัน PIP/PBP?

กดปุ่ม PIP/PBP บนมอนิเตอร์เพื่อเปิดใช้งานฟังก์ชัน ใช้เมนูบนหน้าจอเพื่อกำหนดขนาดและตำแหน่งของหน้าต่างซ้อน ฟังก์ชันนี้ช่วยให้แสดงสองแหล่งพร้อมกัน

การใช้พลังงานในโหมดสแตนด์บายคือเท่าไร?

การใช้พลังงานในโหมดสแตนด์บายคือ 0.36 W โดยทั่วไป ในโหมดปิดคือ 0.25 W การใช้พลังงานต่อปีโดยประมาณคือ 58 kWh (อิงจาก 4 ชั่วโมงต่อวัน 365 วันต่อปี)

มอนิเตอร์รองรับขายึด VESA หรือไม่?

ใช่ มอนิเตอร์รองรับ VESA ขาตั้งถอดออกได้ (ยึดด้วยสกรู) เพื่อให้ติดตั้งกับแขนปรับหรือขายึดผนัง

วิธีปรับการตั้งค่ารูปภาพ?

กดปุ่ม MENU/ENTER เพื่อเปิดเมนูบนหน้าจอ ใช้ปุ่มนำทางเพื่อปรับความสว่าง คอนทราสต์ ความคม อุณหภูมิสี แกมมา ฯลฯ คุณยังสามารถใช้ปุ่ม E (Empowering) เพื่อเข้าถึงโหมดฉาก

ฉันสามารถใช้พอร์ต USB ชาร์จโทรศัพท์ได้หรือไม่?

ได้ พอร์ต USB 3.0 สามารถชาร์จอุปกรณ์ต่อพ่วงได้ ใช้สวิตช์ 'ชาร์จ USB เมื่อปิดเครื่อง' เพื่อเปิดใช้งานการชาร์จแม้เมื่อมอนิเตอร์ปิดอยู่

หาเอกสารคู่มือการใช้งานฉบับสมบูรณ์ได้ที่ไหน?

คู่มือฉบับสมบูรณ์มีให้ในรูปแบบ PDF บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณสามารถดาวน์โหลดได้จาก notice-facile.com หรือสแกน QR Code บนบรรจุภัณฑ์

คู่มือผู้ใช้ B276HULE ACER

จอภาพ LCD

B276HUL

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. โปรดอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดแรงที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ให้ถอดปลั๊กจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน ตัวจอภาพ LCD หรือเคสเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่

ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้าเสียบไฟ AC ที่ต่อลงดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ)

หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ โปรดทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้นก่อน

1. เลือก Power-off USB charge ON/OFF เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง

ปุ่มควบคุมภายนอก

No.ItemDescription
1,2	Power button/indicator	Turns the monitor on/off. Blue indicates power on. Amber indicates standby/power saving mode.
3 Input Input button Press to toggle input sources.
4 Volume button		Press to activate the volume sliding scale.
5 OSD functions		Press to view the OSD. Press again to enter a selection in the OSD.
6 PIP/PBP	PIP/PBP button	Press to activate the PIP/PBP function.
7 Empowering key		Press the Empowering Key to open the Acer eColor Management OSD and access the scenario modes.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งโดยเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าปฏิบัติตามข้อจำกัดคลาส B เท่านั้นที่อาจเชื่อมต่อกับอุปกรณ์นี้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจส่งผลให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขที่ไม่ได้ระบุไว้อย่างชัดเจนโดยผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนด Part 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์บ่งบอกว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่นๆ ของคุณ แต่คุณมีหน้าที่กำจัดอุปกรณ์เสียของคุณโดยส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและการรีไซเคิลอุปกรณ์เสียของคุณแยกต่างหากเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์นั้นถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดไดรฟ์ อุปกรณ์ USB แท็บเล็ตคอมพิวเตอร์ แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ไว้ใกล้หรือบนพื้นที่แม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

LCD Panel	Driving System TFT Color LCD
	Size 27"W (69 cm)
	Pixel Pitch 0.233 mm (H) x 0.233 mm (V)
	Brightness	350 cd/m² (Typical)
	Contrast 10000000:1 Max (ACM)
	Viewable Angle 178° (H) 178° (V) (CR=10)
	Response Time 6 ms (G) to G)
	Panel Type In-Plane Switching
	Video R, G, B Analog Interface
	H-Frequency HDMI: 31 90 KHz
	V-Frequency HDMI: 56 76 Hz
Display Colors 1.078 Colors
Dot Clock 241.5 MHz
Maximum Resolution 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energy Efficiency Class B
*Annual Energy Consumption 58 (kWh) (for HDMI-input Model)
Power Consumption	On Mode	28.44 W (Typical)
	Sleep Mode	0.36 W (Typical)
	Off Mode	0.25 W (Typical)
Input Connector		HDMI 19 pin (Only HDMI-Input Model) DP (Only DP-Input Model) Type C
Input Video Signal		HDMI signal (Only HDMI-Input Model) (Optional) DP (Only DP-Input Model) (Optional) Type C
Speakers		2 W x 2 (Only Audio-Input Model) (Optional)
USB		USB 3.0 x 4
Maximum Screen Size		Horizontal: 596.74 mm Vertical: 335.66 mm
Power Source		19 V --- 7.9 A
Environmental Considerations		Operating Temp: 5° to 35°C Storage Temp: -20° to 60°C Operating Humidity: 20% to 80%
Dimensions		611.64 (W) x 394.28 ~ 544.28 (H) x 247.17 (D) mm
Weight (N. W.)		8.4 kg (net)
Mechanism Specifications		Tilt: -5° to +35° (Only at the highest point can 35 degrees of recline be offered for the angle of elevation) Swivel: -60° to +60° Height adjustment: 0 mm to 150 mm Pivot: -90° to +90° Detachable foot stand: Yes (Detachable foot stand with screw release)
External Controls	Switch/Buttons	Power Button Volume MENU/ENTER PIP/PBP Input E(Empowering) Key
	Functions	Contrast Language Brightness OSD Timeout Focus (only Analog input model) Clock (only Analog input model) H. Position (only Analog input model) V. Position (only Analog input model) Super Sharpness Input Signal Selection 6-axis Saturate DDC/CI On/Off Display Information 6-axis Hue Display Information Gamma PIP/PBP Quick Start Mode Auto Source Color Temperature Auto Source sRGB Auto Source DP Format Reset Exit
All specifications are subject to change without notice.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

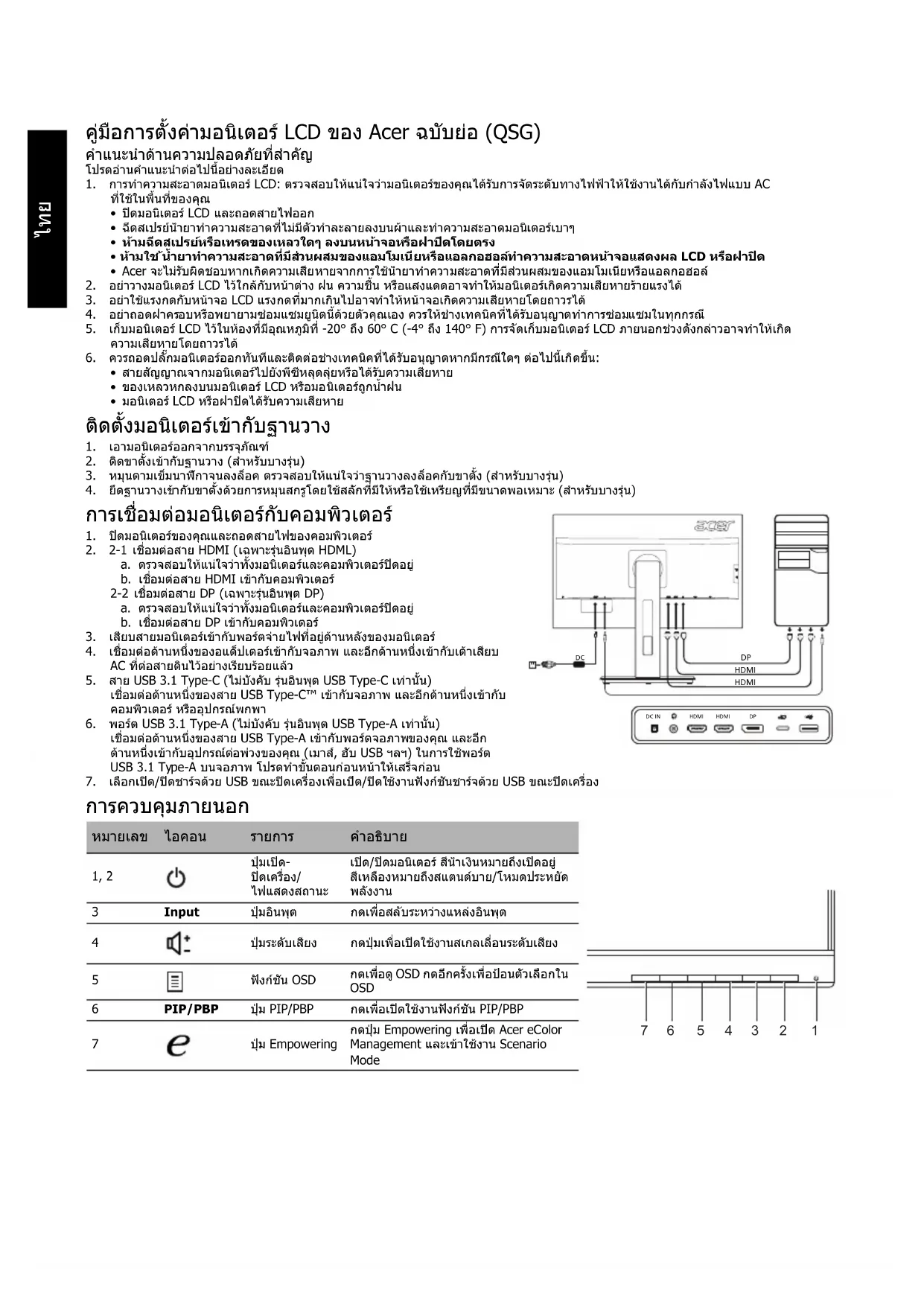

คู่มือฉบับย่อสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำสำคัญเพื่อความปลอดภัย

อ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีพลังงานไฟฟ้าที่เพียงพอสำหรับการทำงานกับไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดโมนิเตอร์ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือหลอดโดยตรง
4. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ บนหน้าจอ LCD หรือหลอด
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ
6. ห้ามวางโมนิเตอร์ LCD ไว้ใกล้หน้าต่าง โมนิเตอร์ที่ถูกฝน ความชื้น หรือแสงแดดอาจได้รับความเสียหายร้ายแรง
7. ห้ามกดหน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บโมนิเตอร์ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บโมนิเตอร์ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ให้ถอดปลั๊กโมนิเตอร์ทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากโมนิเตอร์ไปยังพีซีฉีกขาดหรือเสียหาย มีของเหลวหกใส่โมนิเตอร์ LCD หรือโมนิเตอร์ถูกฝน โมนิเตอร์ LCD หรือหลอดเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ขันสกรูที่ฐานกับขาตั้งโดยใช้แถบที่มีให้หรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP) ก. ตรวจสอบให้แน่ใจว่าปิดเครื่องจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพและปลายอีกด้านเข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีการต่อสายดิน
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพและปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type A (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง Type A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type A เข้ากับพอร์ตที่จอภาพของคุณและปลายอีกด้านเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ

1. เลือก ON/OFF ฟังก์ชัน USB Power-off เพื่อเปิด/ปิดการใช้งานฟังก์ชัน USB Power-off

การควบคุมภายนอก

No.IkonltemDeskripsi
1, 2	Tombol daya/indikator	Menghidupkan dan mematikan monitor. Biru berarti menjal. Kuning berarti siaga/mode hemat daya.
3	Tombol Input	Tekan untuk beralih sumber input.
4	Tombol Volume	Tekan untuk pengaktifkan skala geser volume.
5	Fungsi OSD	Tekan untuk menampilkan OSD. Tekanerti untuk memasukkan pilihan di OSD.
6	PIP/PBP Tombol PIP/PBP	Tekan untuk pengaktifkan fungsi PIP/PBP.
7	e	Tembol Empowering Tekan tambuka Acer eColor Management OSD dan mengakses mode skenario.

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ภายในขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ที่เกี่ยวข้องกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัด Class B เท่านั้นที่สามารถติดตั้งกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้ระบุไว้อย่างชัดเจนโดยผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจาก Federal Communications Commission สำหรับการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามมาตรา 15 ของกฎข้อบังคับ FCC การใช้งานต้องเป็นไปตามเงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้ซึ่งปรากฏบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ คุณมีหน้าที่รับผิดชอบในการกำจัดขยะอุปกรณ์ของคุณโดยส่งมอบให้กับศูนย์รวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและการรีไซเคิลขยะอุปกรณ์เมื่อทิ้งจะช่วยรักษาทรัพยากรธรรมชาติและทำให้มั่นใจว่าขยะเหล่านั้นถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดไดรฟ์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวที่มีแถบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือหยุดทำงานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ห้ามวางอุปกรณ์อิเล็กทรอนิกส์ใกล้หรือสัมผัสโดยตรงกับบริเวณขาตั้งจอภาพที่มีแม่เหล็ก

SPESIFIKASI

Panel LCD	Sistem Penggerak LCD Berwarna TFT
	Ukuran 27"W (69 cm)
	Tingkat Piksel 0,233 mm (H) x 0,233 mm (V)
	Kecerahan	350 cd/m² (Tipikal)
	Kontras 100000000:1 Max (ACM)
	Sudut yang dapat dilihat 178° (H) 178° (V) (CR=10)
	Waktu Respons 6 ms (G ke G)
	Tipe Panel In-Plane Switching
	Video Antarmuka Analog R, G, B
	Frekuensi H HDMI: 31 - 90 KHz
	Frekuensi V HDMI: 56 - 76 Hz
Warna Layar 1,078 Warna
Dot Clock 241,5 MHz
Resolusi Maksimum 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Kelas Efisiensi Energi		B
*Konsumsi Energi Tahunan		58 (kWh) (untuk Model input HDMI)
Konsumsi Daya	Mode On	28,44 W (Tipikal)
	Mode Tidur 0,36 W (Tipikal)
	Mode Off	0,25 W (Tipikal)
Konektor Input		HDMI 19 pin (Hanya Model Input HDMI) DP (Hanya Model Input DP) Type C
Sinyal Video Input		Sinyal HDMI (Hanya Model Input HDMI) (Opsional) DP (Hanya Model Input DP) (Opsional) Type C
Speaker		2 W x 2 (Hanya Model Input Audio) (Opsional)
USB		USB 3.0 x 4
Ukuran Layar Maksimum		Horizontal: 596,74 mm Vertical: 335,66 mm
Sumber Daya		19 V ---- 7,9 A
Pertimbangan Lingkungan		Suhu Pengoperasian: 5° s/d 35°C Suhu Penyimpanan: -20° s/d 60°C Kelembapan pengoperasian: 20% s/d 80%
Dimensi		611,64 (P) x 394,28 ~ 544,28 (L) x 247,17 (T) mm
Berat (N. W.)		8,4 kg (net)
Spesifikasi Mekanis		Kemiringan: -5° s/d +35° (Hanya pada titik tertinggi sudut kemiringan dapat dimiringkan 35 derajat) Pemutaran: -60° s/d +60° Penesuiah ketinggian: 0 mm s/d 150 mm Pivot: -90° s/d +90° Kaki penyangga lepas-pasang: Ya (Kaki penyangga dapat dilepas dengan membruka sekrup)
Kontrol Eksternal	Tombol	Tombol Daya Volume MENU/ENTER PIP/PBP Input Tumbol E (Empowering)
	Fungsi	Kontras Bahasa Waktu Mati OSD Konfigurasi Otomatis (hanya model input Analog) input Analog) Mode Lebar (Penuh/Aspek) ACM On/Off Pillihan Sinyal Input DDC/CI On/Off Informasi Display PIP/PBP Mode Mulai Cepat Sumber Otomatis Reset Keluar
Semua spefikasi dapat berubah sewaku-waktu tanpa pemberitahuan.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

Acer-LCD-Monitor - Kurzanleitung (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าเครื่องสามารถใช้กับแรงดันไฟฟ้าที่มีในภูมิภาคของคุณได้
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพสัมผัสกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดดันบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดฝาครอบออกหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรดำเนินการบำรุงรักษา
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 °C ถึง 60 °C หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กไฟและสายเคเบิลออกจากเต้ารับไฟฟ้า หากสายไฟหรือปลั๊กชำรุดหรือสึกหรอ
11. สายสัญญาณจากจอภาพไปยังพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (ในรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างปลอดภัย (ในรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือหรือเหรียญที่เหมาะสม (ในรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับที่ต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เสียบปลายด้านหนึ่งของสาย Type-A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) โปรดปฏิบัติตามคำแนะนำก่อนหน้านี้ก่อนใช้พอร์ต USB 3.1 Type-A ของจอภาพ
5. เลือก "เปิด/ปิดฟังก์ชันชาร์จ USB เมื่อปิดเครื่อง" เพื่อเปิดหรือปิดการชาร์จผ่าน USB เมื่อปิดเครื่อง

ปุ่มควบคุมภายนอก

NummerSymbol FunktionBeschreibung
1,2	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
3 Input Eingangsstaste		Drücken, um zwischen den Eingangsquellen zu wechseln.
4 Lautstärkete		Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5 OSD-Funktionen		Drücken, um das OSD-Menu anzuzeigen.Erneut drucken, um eine Auswahl im OSD-Menü zu treffen.
6 BiB/BuB BiB/BuB-Taste		Zum Aktivieren der BiB/BuB-Funktion drucken
7 e	Empowering-Taste	Drücken Sie die Empowering-Taste, um das Acer eColor Management-OSD-Menü zu öffnen und auf die Szenario Modes zuzugreifen.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และอาจแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ด้านล่าง เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การเชื่อมต่ออุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ Federal Communications Commission มอบให้แก่ผู้ใช้สำหรับผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าของผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งชี้ว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์เก่าไปส่งยังจุดรับคืนเพื่อรีไซเคิลและกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เก่าหลังหมดอายุการใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำกลับมาใช้ใหม่ที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรับคืนอุปกรณ์เก่า โปรดติดต่อเทศบาลของคุณ หน่วยงานกำจัดขยะในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต โน้ตบุ๊ก โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือถูกปิดการใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ในระดับความสูงหรือโดยตรงบนบริเวณแม่เหล็กของฐานวาง

ข้อมูลจำเพาะทางเทคนิค

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,233 mm (H) x 0,233 mm (V)
	Helligkeit	350 cd/m2(typisch)
	Krontrast 10000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 6 ms (G zu G)
	Bildschirmtyp In-Plane-Switching
	Video R, G, B analoge Schnittstelle
	H-Frequency HDMI: 31 - 90 kHz
	V-Frequency HDMI: 56 - 76 Hz
Displayfarben 1,07 Mrd. Farben
Pixelfrequenz 241,5 MHz
Maximale Auflösung 2560 x 1440 bei 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse B
*Jährlicher Energieverbrauch 58 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch	Eingeschaltet 28,44 W (typisch)
	Ruhemodus	0,36 W (typisch)
	Ausgeschaltet	0,25 W (typisch)
Eingangsbuchse		HDMI 19-polig (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)Typ C
Eingangsvideosignal		HDMI-Signal (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)Typ C
Lautsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4
Maximale Bildschirmgroße		Horizontal: 596,74 mmVertical: 335,66 mm
Stromquelle		19 V ---- 7,9 A
Umgebungsbedingungen		Betriebstermateratur: 5 bis 35 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		611,64 x 394,28 - 544,28 x 247,17 mm (B x H x T)
Gewicht (netto)		8,4 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: -60° bis +60°Höheneinstellung: 0 mm bis 150 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteMENÜ/EINGABEEingangLaustärkeBüB/BuBE(mowering)-Taste
	Funktionen	KrontrahHelligkeitFokus (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)H Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Superscharf6-Achs.-Sättig,6-Achs.-FarbontGammaFarbtemp.sRGBDP-FormatAbschalt-USB-LadefunktionSpracheOSD-DauerAutom. Abgl. (nur Modelle mit analogem Eingang)Bildformate (Vollbild/Aspect)ACM Ein/AusAuswahl des EingangssignalsDDC/CI Ein/AusDisplayinformationenBüB/BuBBchnellstartmod.Auto-QuelleRücksetzenBeenden
Alle technischen Daten können sich ohne Vorankündigungändern.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณสามารถพบได้บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้ไฟฟ้าทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วนสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพอนุญาตให้ใช้กับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ละลายน้ำลงบนผ้าแล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามพ่นหรือฉีดพ่นของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. กรุณาอย่าใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เสียหายอย่างรุนแรง
8. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (ตั้งแต่ -4°F ถึง 140°F) หากเก็บจอภาพ LCD ไว้ในที่ที่มีอุณหภูมิสูงหรือต่ำเกินไป อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ประกอบขายึดเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนไปทางขวาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขายึดแล้ว (สำหรับบางรุ่น)
4. เพื่อยึดฐานให้แน่น หมุนสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่ต่อลงดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A) เสียบปลายสาย USB Type-A ด้านหนึ่งเข้ากับพอร์ตของจอภาพ และอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
5. การเลือก เปิด/ปิดการชาร์จ USB ในสถานะปิดเครื่อง เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB ในสถานะปิดเครื่อง

ตัวควบคุมภายนอก

N.°IconoElementoDescripción
1,2	Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energia.
3 Input	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
4	Botón de volumen	Pulse para activar la escalá desplazable de volumen.
5	Funciones de OSD	Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.
6	PIP/PBP	Botón PIP/PBP	Pulse para activar la funciona PIP/PBP.
7	e	Tecla Empowering	Pulse la tecla Empowering paraAbrir el OSD de Acer eColor Management y acceder a los Scenario Modes.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• เปลี่ยนทิศทางของเสาอากาศรับสัญญาณหรือย้ายเสาอากาศไปที่อื่น
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวข้องกับการสร้างกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลชีลด์

การเชื่อมต่ออุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลชีลด์เพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัด Class B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ หากใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรอง อาจเกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ล้าสมัยโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

การปรากฏของสัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าไม่สามารถกำจัดร่วมกับขยะในครัวเรือนทั่วไปได้ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ล้าสมัยไปส่งยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรีไซเคิลและการแยกเก็บอุปกรณ์ที่ล้าสมัยเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่นำอุปกรณ์ที่ล้าสมัยไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อความเตือนเกี่ยวกับแหล่งแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก เป็นต้น มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายชั่วคราวหรือถาวรหากสัมผัสกับสนามแม่เหล็กที่แรงมาก ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ใกล้หรือบนบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะ

Panel LCD	Sistema de conducccion Pantalla LCD TFT en color
	Tamaño 27"W (69 cm)
	Distancia entre pixeles 0,233 mm (horizontal) x 0,233 mm (vertical)
	Brillo	350 cd/m2 (tipico)
	Contraste 10000000:1 Max. (ACM)
	Angulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 6 ms (G a G)
	Tipo de panel In-Plane Switching
	Video Interfaz analógica R, G, B
	Frecuencia H HDMI: 31 - 90 KHz
	Frecuencia V HDMI: 56 - 76 Hz
Colores de la pantalla 1,07 b
Reloj de punto 241,5 MHz
Resolución máximo 2560 x 1440 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiencia energetica		B
*Consumo de energia anual		58 (kWh) (para el modelo de entrada HDMI)
Consumo de energia	Modo encendido	28,44 W (tipico)
	Modo de suspensión	0,36 W (tipico)
	Modo apagado	0,25 W (tipico)
Conectar de entrada		HDMI de 19 clavijas (solo el modelo de entrada HDMI) DP (solo el modelo de entrada DP) Type C
Señal de entrada de video		Señal HDMI (solo el modelo de entrada HDMI) (Optional) DP (solo el modelo de entrada DP) (Optional) Type C
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Optional)
USB		USB 3.0 x 4
Tamaño máximo de pantalla		Horizontal: 596,74 mm Vertical: 335,66 mm
Fuente de alimentacion		19 V —— 7,9 A
Consideraciones ambientales		Temperatura de funciona: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona: entre el 20% y el 80%
Dimensiones		611,64 (ancho) x 394,28 ~ 544,28 (alto) x 247,17 (diagonal) mm
Peso (peso neto)		8,4 kg (neto)
Especillas de funciona�能		Inclinacion: de -5% a +35% (el grado de inclinacionmaximum en el punto más alto es de 35 grados) Giro: de -60° a +60° Ajuste de alta: de 0 mm a 150 mm Pivote: de -90° a +90° Soporte extraible: Si (soporte extraible con tornillo)
Controles externos	Interruptor/Botones	Botón de encendido MENU/INTRODUICIR Entrada Volumen PIP/PBP Tecla E (Empowering)
	Funciones	Contraste Brillo Nitidex (solo en el modelo de entrada analógica) Reloj (solo en el modelo de entrada analógica) H. Posicion (solo en el modelo de entrada analógica) V. Posicion (solo en el modelo de entrada analógica) Supernitidex Satur. 6 ejes Matiz de 6 ejes Gamma Temp. Color sRGB Formato DP Carga USB en estado de apagado Salida
Todas las specifications están susjetas a Cambios sin avis lo previo.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยเฉลี่ย 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) - จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่จอภาพของคุณใช้ตรงกับแหล่งจ่ายไฟในพื้นที่ที่คุณอยู่
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด โปรดอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การบำรุงรักษาหรือซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ที่อุณหภูมิต่ำหรือสูงเกินไปอาจทำให้จอภาพเสียหายถาวรได้
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพของคุณทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ขาดหรือชำรุด
12. จอภาพมีน้ำกระเซ็นหรือโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนขาตั้งตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แถบหรือเหรียญที่เหมาะสม

(สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เสียบสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เสียบสาย DP (เฉพาะรุ่นที่มีช่อง DP) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง USB 3.1 Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง USB 3.1 Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
2. ใช้สวิตช์ Charging USB เมื่อปิดเครื่องเพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่ออุปกรณ์ปิดอยู่

ปุ่มควบคุมภายนอก

NolcôneÉlémentDescription
1, 2	Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
3	Input	Bouton Entrée	Appuyez pour changer de source d'entrée.
4	Bouton volume		Appuyez pour activer la barre de réglage du volume.
5		Fonctions du menu à l'écran	Appuyez pour afficher le menu à l'écran. Appuyez à nouveau pour effectuer une sélection dans le menu à l'écran.
6	PIP/PBP	Bouton PIP/PBP	Appuyez pour activer la fonction PIP/PBP.
7	e	Touches Empowering	Appuyez sur la touche Empowering pour ouvrir le menu à l'écran Acer eColor Management et accéder aux modes scénario.

ข้อบังคับและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่สามารถรับประกันได้ว่าจะไม่เกิดการรบกวนขึ้นในการติดตั้งบางแห่ง หากเครื่องนี้ก่อให้เกิดการรบกวนซึ่งส่งผลต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถตรวจสอบได้โดยการปิดแล้วเปิดเครื่อง เราขอแนะนำให้คุณพยายามแก้ไขโดยใช้วิธีใดวิธีหนึ่งต่อไปนี้อย่างน้อยหนึ่งวิธี:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ ให้ห่างจากเครื่องรับ
• เสียบปลั๊กเครื่องเข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากวงจรที่เครื่องรับเสียบอยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของสหภาพยุโรป

บริษัท Acer, Inc. ขอประกาศว่าเครื่องนี้สอดคล้องกับข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อบังคับ EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้นที่ควรเชื่อมต่อกับเครื่องนี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ดังนั้นจึงเป็นความรับผิดชอบของคุณที่จะรีไซเคิลขยะอุปกรณ์อิเล็กทรอนิกส์นี้โดยนำส่งไปยังจุดรวบรวมที่กำหนดไว้สำหรับขยะไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยก การกำจัด และการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์เหล่านี้ถูกรีไซเคิลโดยคำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่กำจัดขยะอุปกรณ์ไฟฟ้า คุณสามารถติดต่อเทศบาลท้องถิ่น หน่วยงานจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต และบัตรประจำตัวแบบแม่เหล็ก มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือทำงานผิดปกติชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ควรหลีกเลี่ยงการวางอุปกรณ์อิเล็กทรอนิกส์ใกล้กับบริเวณแม่เหล็กของฐานจอภาพหรือบนบริเวณดังกล่าวโดยตรง

คุณสมบัติ

Panneau LCD	Technologie TFT-LCD couleur
	Taille 27"W (69 cm)
	Espacement des pixels 0,233 mm (H) x 0,233 mm (V)
	Luminosité	350 cd/m2(typique)
	Contraste 10000000:1 max. (ACM)
	Angle de vision 178° (H) 128° (V) (CR = 10)
	Temps de réponse 6 ms (gris à gris)
	Type de panneau IPS
	Vidéo Interface Analogique R, V, B
	Fréquence horizontal	HDMI : 31 à 90 KHz
	Fréquence verticale HDMI	56 à 76 Hz
Couleurs affichées 1,07 md de couleurs
Fréquence 241,5 MHz
Résolution maximale 2560 x 1440 à 60 Hz
Plug-and-Play		VESA DDCCI/DDC2B
Classe d'efficacité énergétique		B
*Consommation annuelle d'énergie		58 (kWh) (pour le module à entrée HDMI)
Consommation électrique	Mode Marche	28,44 W (typique)
	Mode Veille	0,36 W (typique)
	Mode Arrêt	0,25 W (typique)
Connecteur d'entrée		HDMI 19 broches (modèle à entrée HDMI uniquement)DP (modèle à entrée DP uniquement)Type C
Signal matériel d'entrée		Signal HDMI (modèle à entrée HDMI uniquement) (en option)DP (modèle à entrée DP uniquement) (en option)Type C
Haut-parleurs		2 W x 2 (modèle à entrée audio uniquement) (en option)
USB		USB 3.0 x 4
Taille maximal de l'écran		Horizontalement : 596,74 mmVerticalément : 335,66 mm
Source d'alimentation		19 V —— 7,9 A
Conditions environnementales		Temp. de fonctionnement : 5 à 35 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 20 à 80 %
Dimensions		611,64 (L) x 394,28 ~ 544,28 (H) x 247,17 (P) mm
Poids (net)		8,4 kg (net)
Caracteristiques mécaniques		Inclinaison : -5 à +35° (l'inclinaison de 35 degrès est possible uniquement au plus haut point pour l'angle d'élefvation)Rotation : -60 à +60 °Réglage de la hauteur : 0 à 150 mmPivot : -90 à +90°Pied amovible : Oui (pied détachable avec mainien par vis)
Commandes externes	Commutateur/boutons	Bouton d'alimentationMENU/ENTREEEntrée VolumePIP/PBP Touche E (Empowering)
	Fonctions	ContrasteLuminositéNettement (modèle à entrée analogue uniquement)Fréquence (modèle à entrée analogique uniquement)H. Position (modèle à entrée analogique uniquement)V. Position (modèle à entrée analogique uniquement)Super nettementSaturation 6 axesTeinte 6 axesGammaTemp. CouleursRGBFormat DPChargement USB à l'arrêtQuitter
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer * การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยเฉลี่ย 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพิกัดไฟฟ้าของจอภาพเข้ากันได้กับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดมอนิเตอร์ LCD และถอดปลั๊กไฟ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดหน้าจอเบา ๆ
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางมอนิเตอร์ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้มอนิเตอร์เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. ติดตั้งมอนิเตอร์ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การติดตั้งมอนิเตอร์ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กมอนิเตอร์ทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดเงื่อนไขต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวซึมเข้าไปในจอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. เชื่อมต่อขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เข้ากันได้ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีการต่อสายดินอย่างเหมาะสม
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-CTM เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (ฮับเมาส์ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้นก่อน

1. เลือก Spegnimento carica USB เพื่อเปิด/ปิดฟังก์ชัน Spegnimento carica USB

ปุ่มควบคุมภายนอก

N.IconaElementoDescrizione
1,2	Pulsante/indicatore di alimentazione	Consente di accendere/speggnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3 Input Pulsante Input		Premere per scorrere le diverse opzioni di ingressso.
4	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
5 Funzioni OSD		Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
6	PIP/PBP	Tasto PIP/PBP	Premere per attivare la funzione PIP/PBP.
7	e	Tasto Empowering	Premere il+tastoempowering per aprire l'OSD Acer eColor Management e accedere a Scenario Mode.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุและโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ หากต้องการความช่วยเหลือ โปรดติดต่อผู้จำหน่ายหรือช่างเทคนิคมืออาชีพด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/CE ที่อ้างอิงถึงการจัดทำกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อกับอุปกรณ์นี้ได้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของ Class B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การแก้ไขหรือเปลี่ยนแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือน ดังนั้นผู้ใช้จึงมีหน้าที่นำไปทิ้งที่ศูนย์รวบรวมขยะที่ได้รับอนุญาตสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและการรีไซเคิลขยะจากอุปกรณ์เหล่านี้เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่เหมาะสมเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับศูนย์รวบรวมขยะ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์นี้

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ตคอมพิวเตอร์ แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อย่าวางอุปกรณ์อิเล็กทรอนิกส์ไว้ใกล้หรือในบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะ

Pannello LCD	Sistema di trasmissione LCD a colori TFT
	Dimensioni 27"W (69 cm)
	Passo del pixel 0,233 mm (O) x 0,233 mm (V)
	Luminosità	350 cd/m2 (Tipica)
	Contrasto 10000000:1 Max (ACM)
	Angolo di visualizzazione 178° (O) 178° (V) (CR=10)
	Tempo di risposta 6 ms (da G a G)
	Tipio di pannello In-Plane Switching
	Video Interfaccia analogica R, G, B
	Frequenza O HDMI: 31 - 90 KHz
	Frequenza V HDMI: 56 - 76 Hz
Colori del display 1,078 A colori
Dot Clock 241,5 MHz
Risoluzione massima 2560 x 1440 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe di efficienza energetica B
* Consumo energetico annuale		58 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico	Modalità on	28,44 W (Tipico)
	Modalità sospensione	0,36 W (Tipico)
	Modalità off 0,25 W (Tipico)
Connettore di ingresso		HDMI a 19 pin (solo nei modelli con ingresso HDMI) DP (solo nei modelli con ingresso DP) Type C
Segnale video in ingresso		Segnale HDMI (solo nei modelli con ingresso HDMI) (Opzionale) DP (solo nei modelli con ingresso DP) (Opzionale) Type C
Altoparlanti		2 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
USB		USB 3.0 x 4
Dimensione massima dello schermo		Orizzontale: 596,74 mm Verticale: 335,66 mm
Fonte di alimentazione		19 V —— 7,9 A
Considerazioni ambientali		Temperatura operativa: Da 5° a 35°C Temperatura di stoccaggio: Da -20° a 60°C Umidità operative: Da 20% a 80%
Dimensioni 611,64 (L) x 394,28 ~ 544,28 (A) x 247,17 (P) mm
Peso (peso netto)		8,4 kg (netto)
Specfiche meccaniche		Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione) Rotazione: Da -60° a +60° Regolazione dell'altezza: Da 0 mm a 150 mm Perno: Da -90° a +90° Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Volume MENU/INVIO Input PIP/PBP Tasto E (Empowering)
	Funzioni	Contrasto Luminosità Nitidezza (solo nei modelli con ingresso analogico) Orologio (solo nei modelli con ingresso analogico) O. Posizione (solo nei modelli con ingresso analogico) V. Posizione (solo nei modelli con ingresso analogico) Nitidezza alta Satur. 6assi Tonal. 6assi Gamma Temp. Colore sRGB Formato DP Spegnimento carica USB Informatazioni sul display PIP/PBP Mod Avvio rapido Origine auto Reset Uscita
Tutte le specifiche sono soggetti a modifica perché preavviso.

คู่มือและเอกสารอื่นๆ ที่เกี่ยวข้องกับผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์บริการอย่างเป็นทางการของ Acer * การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานจอภาพ Acer LCD (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณเข้ากันได้กับกระแสไฟฟ้าสลับที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรง
8. อย่ากดดันบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. อย่าถอดฝาครอบออกและอย่าพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การบำรุงรักษาไม่ว่าชนิดใดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
11. ถอดปลั๊กออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์อย่างใดอย่างหนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งจอภาพเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณกับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่น HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่น DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านขวาของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับที่มีสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เสียบปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ

และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพของคุณ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ คุณต้องทำตามขั้นตอนก่อนหน้านี้ก่อน
2. เลือก ปิดการชาร์จ USB เปิด/ปิด เพื่อเปิดหรือปิดฟังก์ชัน ปิดการชาร์จ USB

ปุ่มบนตัวเครื่อง

เลขที่ รูปภาพ รายการ คำอธิบาย

1, 2	O	Aan-uitknop/ -indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
3	Input	Signaalknop	Druk hierop om:tussen signalen te schakelen.
4 Volumenknap Druk hierop om de volumeregeling te activeren.
5 OSD-functies			Druk in om de OSD wee ter geven. Druk nogmaals in om een selectie te make in de OSD.
6	PIP/PBP	Knop PIP/PBP Druk hierop om de PIP/PBP-functie te activeren.
7	e	Empowering-knop	Druk op de Empowering-knop om de Acer eColor Management-OSD te openen en toegang te krijgen tot de scenariomodi.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้จัดทำขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้างและใช้พลังงานความถี่วิทยุ และอาจแผ่พลังงานดังกล่าว หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับคอมพิวเตอร์เครื่องอื่นทั้งหมดต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้อุปกรณ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐ (FCC) เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์ที่เลิกใช้งานแล้วไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การรวบรวมและรีไซเคิลอุปกรณ์ที่เลิกใช้งานอย่างถูกต้องช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์ของคุณจะถูกรีไซเคิลในลักษณะที่ไม่เป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อเทศบาล หน่วยงานจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ตคอมพิวเตอร์ แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต ป้ายแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายถาวรหรือถูกปิดการทำงานชั่วคราวเมื่อสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางไว้ใกล้หรือภายในบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะ

Lcd-panelel	Aandrijfsystem TFTLCD-kleurenchem
	Grotte 27"W (69 cm)
	Pixelgrotte 0,233 mm (H) x 0,233 mm (V)
	Helderheid	350 cd/m2(standaard)
	Contrast 10000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CF=10)
	Reactietijd 6 ms (G-to-G)
	Type beeldschern In-Plane Switching
	Video R, G, B analoge interface
	Horizontale freiagentie HDMI: 31 - 90 kHz
	Verticale freiagentie HDMI: 56 - 76 Hz
Kleuren 1,07B kleuren
Dot Clock 241,5 MHz
Maximale resolutie 2560 x 1440 bij 60 Hz
Plug-and-play VESA DDCCI/DDC2B
Energie-efficientiekasse		B
*Jaarliks energieverbruik		58 (kWh) (voor een HDMI-model)
Energieverbruik	Aan	28,44 W (standaard)
	Stand-by 0,36 W (standaard)
	Uit	0,25 W (standaard)
Ingangsaansluiting		HDMI 19 pins (alleen HDMI-model)DP (alleen DP-model)Type C
Inkomend videosignaal		HDMI-signal (alleen HDMI-model) (optioneel)DP (alleen DP-model) (optioneel)Type C
Luidsprekers		2 W x 2 (alleen audiomodel) (optioneel)
USB		USB 3.0 x 4
Maximale schermgrootte		Horizontal: 596,74 mmVertical: 335,66 mm
Voedingsbron		19 V ---- 7,9 A
Milleuoverwegingen		Gebruiktemperatuur: 5 tot 35 °COpslagtemperatuur: -20 tot 60 °CVochtigkeit bij gebruik: 20 tot 80%
Afmetingen		611,64 (B) x 394,28 - 544,28 (H) x 247,17 (D) mm
Gewicht		8,4 kg (netto)
Specifications mechanism		Kanteelen: -5° tot +35° (alleen op het hoogste punt is 35 graden maar zicherenkantenen möglichk)Zwenken: -60° tot +60°Hoogteverstelling: 0 tot 150 mmDraalen: -90° tot +90°Afneembare voet: Ja (afneembare voet met schroef)
Knuppen op de behuizing	Schakelaars/knuppen	Aan-uitknopVolumePIP/PBPE(Multipowering)-knop
	Functies	ContrastTaalTime-out OSDAutom.configatie (alleen analogoog model)
		Klok (alleen analogoog model)
		H. positie (alleen analogoog model)V. positie (alleen analogoog model)SuperscherpteSelectie ingangsnaalDDC/CI Aan/UItScherminformatiePIP/PBP
		6-as verzadigennottScherminformatiePIP/PBP
		Kleurtemp.scherninformatieAutom. bron
		sRGB
		DP-formaatOpn.instellen
		Uitschaken USB-opladenAsluiten
Alle specificatien konnen zonder voorafgaande kennisgeving worden gewijzigd.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้ไฟฟ้ามาตรฐาน 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer อย่างย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพรองรับไฟ AC ที่มีในสถานที่ใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดพ่นหรือทำให้หน้าจอหรือตัวเครื่องเปียกด้วยของเหลวใดๆ โดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การวางจอภาพให้โดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงเกินไป เพราะอาจทำให้จอแสดงผลเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบริการทุกอย่างควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
9. ควรเก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ไว้ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
10. ให้ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิค หากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ยึดขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้ง โดยขันสกรูด้วยสันที่ติดมากับตัวหรือไขควงที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านเข้ากับเต้ารับไฟฟ้าที่มีการต่อลงดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง USB Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. ช่อง USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับช่องบนจอภาพ

และปลายอีกด้านเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้ช่อง USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน

1. เลือกตัวเลือกเปิด/ปิดการชาร์จเมื่อไม่มี USB หลังจากแบตเตอรี่หมด เพื่อเปิด/ปิดฟังก์ชันนี้

ส่วนควบคุมภายนอก

Nr Ikona Nazwa Opis
1,2	Przycisk/ wskaznik zasilania	Wącza/wyłącza monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcżedzania energia.
3 Input	Przycisk wiejscia	Naciskać, by zmienić zródră sygnalu wejsciowego.
4	Przycisk Głowosność	Nacisnámć, aby wyświet瓠 skale ustawiania głowosnosci.
5	Funkcję menu ekranowych (OSD)	Nacisnámć, aby wyświet瓠 menu ekranowe (OSD). Nacisnámć jesteczne raz, aby zatwoerduźć wybor w menu ekranowym (OSD).
6 PIP/PBP	Przycisk PIP/PBP	Nacisnij, aby wączyć tryb PIP/PBP.
7	Przycisk Empowering	Nacisnámć przyczysk Empowering, aby otworzyć menu ekranowe (OSD) Acer eColor Management i uzyskać dostep do trybów scenariuszy.

การปรับแต่งและข้อมูลเกี่ยวกับความปลอดภัย

ข้อมูลการปฏิบัติตามข้อกำหนดของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

เปลี่ยนตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับไฟฟ้าที่อยู่ในวงจรไฟฟ้าอื่นที่ไม่ใช่วงจรเดียวกับเต้ารับที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้ขายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD รุ่นนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ข้อควรระวัง:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ โดยใช้สายเคเบิลที่มีฉนวนหุ้มเท่านั้น

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เชื่อมต่อกับอุปกรณ์นี้ต้องได้รับการรับรองตามมาตรฐานสำหรับอุปกรณ์ Class B การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองที่เหมาะสมอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องสามารถรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ Canadian NMB-003

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปทิ้งหรือส่งมอบให้กับจุดรวบรวมที่กำหนดเพื่อนำไปรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำอุปกรณ์กลับมาแปรรูปใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อมทางธรรมชาติ หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายถาวรหรือถูกปิดชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ไว้ใกล้หรือบนพื้นที่แม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 27"W (69 cm)
	Rozstaw pilksell 0,233 mm (w poziomie) × 0,233 mm (w pionie)
	Jasnosć	350 cd/m² (typowa)
	Kontrast Maks. 100000000	1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 6 ms (od G do G)
	Typ panelu In-plane switching (IPS)
	Wideo Interfejs analogowy R, G, B
	Czȩstotliwość pozioma	HDMI: 31-90 KHz
	Cźȩstotliwość pionowa	HDMI: 56-76 Hz
Wyświetlane kolory 1,07 mld kolorów
Zegar punktowy 241,5 MHz
Maksymalna rozdzielczość		2560 × 1440 przy czȩstotliwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Klasa efektywność energetycznej		B
* Roczny povobr energii		58 (kWh) (dotyczzy modelu z wejsciem HDMI)
Pobó romy	Tryb wączenia	28,44 W (typowy)
	Tryb uspienia	0,36 W (typowy)
	Tryb wymiarczenia	0,25 W (typowy)
Zȩcie wejsciowe		HDMI 19-stykowej (tylko model z wejsciem HDMI) DP (tylko model z wejsciem DP) Typ C
Wejsciowy sygnal video		HDMI (tylko model z wejsciem HDMI) (opcjonalnie) DP (tylko model z wejsciem DP) (opcjonalnie) Typ C
Glośniki		2 W x 2 (tylko model z wejsciem audio) (opcjonalnie)
USB		USB 3.0 x 4
Maksymalny rozmiar ekranu		W poziomie: 596,74 mm W pionie: 335,66 mm
Zȩdlo zasiliania		19 V 7,9A
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wilgotnosć otoczenia podczas pracy: Od 20% do 80%
Wymiary		611,64 (szer.) × 394,28 ~ 544,28 (wys.) × 247,17 (gneb.) mm
Waga:		8,4 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +35° (tylko w najwyższym punkcie dostepne jest 35 stopni odchylienia dla kąta wzniesiania) Obrót: Od -60° do +60° Regulacja wyslokowania: Od 0 mm do 150 mm Obrót w pionie: Od -90° do +90° Zdejmowalna podpórka: Tak (zdejmowalna podpórka ze strubowym mechanizmem zwalniającym)
Zewétrzne elementy sterujucki	Przelącznik/przyciski	Przycisz kiazilania MENU/WPROWADź Wejscie Przycisc E (Empowering)
	Funkcie	Krontrast Jasnosć Ostrość (tylko model z wejsciem analogowy) Zegar (tylko model z wejsciem analogowy) Ustaw. poz. (tylko model z wejsciem analogowy) Ustaw. pion. (tylko model z wejsciem analogowy) Super ostrość Nasyc. 6-osiow 6-osiowa barwa Gamma Temp. koloru sRGB Format DP Ładowania przy USB po Rozladowaniu Ladowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przy USB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowaniu Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowania przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Rozladowskiy Ładowanie przyUSB po Razdowiny

คำแนะนำและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer สามารถพบได้บนเว็บไซต์อย่างเป็นทางการของฝ่ายสนับสนุนทางเทคนิคของ Acer * การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีกำลังไฟฟ้าที่จำเป็นสำหรับการทำงานกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือฝาครอบโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบกับจอ LCD หรือฝาครอบ Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบ
6. ห้ามวางจอ LCD ใกล้หน้าต่าง การให้จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. ห้ามกดทับบนจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตัวเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ซ่อมแซมทุกประเภทเท่านั้น
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้จอเสียหายถาวร
10. หากเกิดสถานการณ์ใดๆ ต่อไปนี้ ให้ถอดปลั๊กจอออกจากแหล่งจ่ายไฟทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณจากจอไปยังพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน จอ LCD หรือฝาครอบเสียหาย

ติดตั้งจอบนฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (มีเฉพาะรุ่นที่เลือก)
3. หมุนไปทางขวาเพื่อให้เข้าล็อก ตรวจสอบให้แน่ใจว่าฐานเข้าล็อกกับขาตั้งแล้ว (มีเฉพาะรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยขันสกรูด้วยแถบหรือเหรียญที่เหมาะสม (มีเฉพาะรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์
3. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
4. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีการต่อลงดิน
5. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์
6. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) ก่อนใช้พอร์ต USB 3.1 Type-A ของจอภาพ ให้ทำตามขั้นตอนก่อนหน้าให้เสร็จสิ้น
7. เลือกเปิด/ปิดการชาร์จ USB ในโหมดปิดเพื่อเปิด/ปิดใช้งานฟังก์ชันนี้

ปุ่มควบคุมภายนอก

หมายเลข ไอคอน รายการ คำอธิบาย

1, 2		Botão/indicador de alimentação	Liga/des Liga o monitor. Azul indica alimentação ligada. Àmbar indica modo de espera/poupança enerética.
3	Input	Botão Input	Prima para alternar entre entradas.
4	Botão de volume		Prima para ativar a escalá maior do volume.
5		F	Prima para ver a OSD. Prima novamente para introduzir uma seleção na OSD.
6	PIP/PBP	Botão PIP/PBP	Prima para activar a função PIP/PBP.
7	Tecla Empowering		Prima a tecla Empowering para abrir a OSD do Acer eColor Management e aceder aos modelos de cenário.

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารนี้ บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) 2014/30/EU คำสั่งอุปกรณ์แรงดันต่ำ 2014/35/EU คำสั่ง RoHS (การจำกัดสารอันตรายบางชนิด) 2011/65/EU และคำสั่ง 2009/125/CE ที่กำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

จำเป็นต้องเชื่อมต่ออุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดด้วยสายเคเบิลที่มีฉนวนหุ้ม เพื่อรักษาความสอดคล้องกับข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดคลาส B เข้ากับอุปกรณ์นี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก FCC (คณะกรรมการการสื่อสารกลาง) ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่เป็นความรับผิดชอบของคุณที่จะกำจัดขยะอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรวบรวมและรีไซเคิลขยะอุปกรณ์แยกต่างหากเมื่อกำจัดช่วยอนุรักษ์ทรัพยากรธรรมชาติ และยังเป็นการรับประกันว่าการรีไซเคิลทำในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาล บริการเก็บขยะอุปกรณ์ของเทศบาล หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อความเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก และอื่นๆ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวเมื่อสัมผัสกับสนามแม่เหล็กที่แรงเกินไป คุณไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ไว้ใกล้หรือบนพื้นที่แม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

Painel LCD	Sistema de conducção LCD TFT a cores
	Tamanho 27"W (69 cm)
	Distência entre pixeis 0,233 mm (H) x 0,233 mm (V)
	Luminosidade	350 cd/m2(habitual)
	Contraste 100000000:1 no max. (ACM)
	Ángulo visivel 178° (H) 178° (V) (CR=10)
	Tempo de responça 6 ms (G a G)
	Tipo de painel IPS (comatação de planos)
	Video Interface analógica R, G, B
	Frequência horizontal HDMI: 31 - 90 KHz
	Frequência vertical HDMI: 56 - 76 Hz
Cores do ecran 1,07 mil milhões de cores
Frequência de pontos 241,5 MHz
Resolução máximo 2560 x 1440 a 60 Hz
Plug & Play VESA DDCCI/DDC2B
Classe de eficiência enerética		B
*Consumo enerétrico anual		58 (kWh) (nos modelos com entrada HDMI)
Consumo enerétrico	Ligado	28,44 W (habitual)
	Modo de espera	0,36 W (habitual)
	Desligado	0,25 W (habitual)
Conetor de entrada		HDMI de 19 pinos (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP)Type-C
Sinal de entrada de video		Sinal HDMI (apenas nos modelos com entrada HDMI) (Optional)DP (apenas nos modelos com entrada DP) (Optional)Type-C
Columna		2 W x 2 (apenas nos modelos com entrada de audio) (Optional)
USB		USB 3.0 x 4
Tamanho maior do ecran		Horizontal: 596,74 mmVertical: 335,66 mm
Alimentação		19 V --- 7,9 A
Considerações ambientais		Temperatura de funçãoamento: 5° a 35°CTemperatura de armazenamento: -20° a 60°CHumidade de funçãoamento: 20% a 80%
Dimensões		611,64 (L) x 394,28 ~ 544,28 (A) x 247,17 (P) mm
Peso (liquido)		8,4 kg (liquido)
Especificações de mecanismos		Inclinação: entre -5° e +35° (só é possível disponibilizar 35° de recluição para o ângulo de elevação no punto mais elevado)Rotação: entre -60° e +60°Ajuste da alta: entre 0 e 150 mmArticulation: entre -90° e +90°Apoio amovivel: sim (apoio amovivel com parafuso de entate)
Controlos externos	Comutador/botões	Botão de alimentaçãoMENU/ENTERInputVolumePIP/PBPTECLA E(Empowering)
	Funções	ContrasteLuminosídadeFocagem (apenas em modelos com entrada analógica)Relógio (apenas em modelos com entrada analógica)Posicao H. (apenas em modelos com entrada analógica)Posicao V. (apenas em modelos com entrada analógica)Super nitidezSatur. 6 eixosTonalid. 6 eixosGammaTemp. CorsRGBFormato DPCarregamento USB no modo deslagadoSair
Todas as espécicasoes estáu sujeitas a alterações sem征求意见 prévio.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานปกติสี่ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือผู้ใช้จอภาพ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ: ตรวจสอบให้แน่ใจว่าพิกัดกำลังไฟของจอภาพเหมาะสมกับการทำงานกับไฟ AC ในภูมิภาคของคุณ

ปิดจอภาพและถอดสายไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับการทำความสะอาดจอภาพ LCD ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

1. วางจอภาพให้ห่างจากหน้าต่าง ความชื้น แสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง 3. อย่ากดที่หน้าจอ แรงกดที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรกับจอภาพ
2. อย่าถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
3. เก็บจอภาพไว้ในห้องที่มีอุณหภูมิ 0-20°C ถึง 60°C การเก็บจอภาพที่อุณหภูมิเกินช่วงนี้อาจทำให้เกิดความเสียหายถาวร
4. ในกรณีใดกรณีหนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต:

สายไฟจอภาพหรือปลั๊กชำรุดหรือเสียหาย จอภาพถูกของเหลวหรือฝนเปียก จอภาพหรือตัวเครื่องเสียหาย

การติดตั้งจอภาพบนฐาน

1. แกะจอภาพออกจากบรรจุภัณฑ์
2. เลื่อนฐานเข้ากับขาตั้ง (ไม่ใช่ทุกรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งแล้ว (ไม่ใช่ทุกรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยเครื่องมือพิเศษหรือเหรียญที่เหมาะสม (ไม่ใช่ทุกรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีอินพุต HDMI)

ก. ตรวจสอบว่าปิดจอภาพและคอมพิวเตอร์แล้ว ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีอินพุต DP)

a. ตรวจสอบให้แน่ใจว่าได้ปิดจอภาพและคอมพิวเตอร์แล้ว b. เสียบสายไฟเข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่แผงด้านหลังของอุปกรณ์
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่ต่อลงดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (เพิ่มเติม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ

1. พอร์ต USB 3.1 Type-A (เพิ่มเติม เฉพาะรุ่นที่มีพอร์ต Type-A)

เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และอีกด้านหนึ่งเข้ากับอุปกรณ์ภายนอก (เช่น เมาส์ คีย์บอร์ด หรือฮับ USB) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามคำแนะนำในขั้นตอนก่อนหน้านี้ก่อน

1. เลือก "ชาร์จผ่าน USB เมื่อปิดเครื่อง เปิด/ปิด" เพื่อเปิดหรือปิดฟังก์ชันการชาร์จผ่าน USB เมื่อปิดเครื่อง

องค์ประกอบการควบคุมภายนอก

№	3начok	Злем ent	Описиме
1,2		Кнорka/ Индikatop питаня	Вкlioчени/ыкlioчени MOHITOPа. Синий сBet означает, чTo пitaиме Вкlioчесу. Келты сBet обозначает реким Oжидали/энербсеберешегия.
3	Input	Кнорka вхда	НаджмITE ддя поркlioчени Источников вхда.
4		Кнорka гromkoctи	НаджмITE ддя отобрахеньяшкалы ромковс. п.
5	Фунду OSD		НаджмITE ддя посмотра OSD. НаджмITE сElse pa3, чTo6ы bbl6paTB napametр в OSD.
6	PIP/PBP	Кнорka PIP/ PBP	НаджмITE, чTo6ы akTINBIPROBaTB Фунду ПIP/PBP.
7	e	Кнорka Empowering	НаджмITE кнорky Empowering, чTo6ы оТрьч OSD Acer eColor Management и пolyчпь doctун к рекимам Scenario Mode.

กฎและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผ่านทางผู้เชี่ยวชาญด้านอุปกรณ์วิทยุ/โทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพนี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งเกี่ยวกับอุปกรณ์แรงดันต่ำ 2014/35/EU, คำสั่งเกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ข้อควรระวัง:

หากจอภาพเสียหาย อย่าจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนป้องกันตามกฎความเข้ากันได้ทางแม่เหล็กไฟฟ้า

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต อุปกรณ์ปลายทาง เครื่องพิมพ์) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดของคลาส B เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงที่ไม่ได้รับการอนุมัติจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากหน่วยงานที่รับผิดชอบด้านการสื่อสารสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้สอดคล้องกับมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

คำเตือนสำหรับผู้ใช้ในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนตัวเครื่องหรือบรรจุภัณฑ์ระบุว่าอุปกรณ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ควรนำอุปกรณ์ที่ใช้งานแล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อนำไปรีไซเคิลอย่างถูกวิธี การกำจัดและรีไซเคิลอุปกรณ์ที่ใช้แล้วอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้วเพื่อนำไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้ออุปกรณ์

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB คอมพิวเตอร์พกพา โทรศัพท์มือถือ โทรศัพท์บ้าน หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายหรือทำงานผิดพลาดชั่วคราวหากอยู่ใกล้สนามแม่เหล็กแรงสูง อย่าวางอุปกรณ์อิเล็กทรอนิกส์บนฐานแม่เหล็กของจอภาพหรือลำโพง

ข้อมูลจำเพาะ

ЖК-панель	Уравлишему усточьо	Ц breast 的 TFT JSSK-dicnplem
	Размер	27"W (69 cm)
	Шашикеля	0,233 MM (B) x 0,233 MM (ш)
	Ярковь	350 кd/m² (обухимя)
	Конtraktноctrь Мaks. 10000	0000:1 (ACM)
	Угл обзORA	178° (В) 178° (Ш) (CR=10)
	Вreamя отолеска	6 мc (G до G)
	Тил палели In-Plane Switchng	0000:1 (ACM)
	Видао	Аналоговий InteRTpeRc R, G, B
	Частота по горозонтailing	HDMI: 31 - 90 KtC
	Частота по веткеатailing	HDMI: 56 - 76 Г
Сbeltа отоображени		1,07 мрдццетов
Синхrosсганддя Восторизддени иображени на рastровом диспee		241,5 МФ
Мakсmaльное радшенье		2560 x 1440等相关对数 60 Г
Plug & Play VESA DDCCI/DDC2B
Клacc зерг�OTебlenя B
*Тадовое зерг�OTебlenя		58 (KB/Y) (дд мodyдс c HDMI-BXODOM)
Потравлесмая мошость	Во вklючEHOM соctordии	28,44 BT (obduHNo)
	Сразший рекIM	0,36 BT (obduHNo)
	В вklючEHOM соctordии	0,25 BT (obduHNo)
Вхodнο разьем		HDMI 19-kontaHTb(Толък мodyдь c HDMI-BXODOM) DP ( tolerьк мodyдь со BXODOM DP) Type C
Вхodнο вideocrнал		Синл HDMI ( tolerьк мodyдь c HDMI-BXODOM) (прибетаETСА.TДьно) DP ( tolerьк мodyдь со BXODOM DP) (прибетаETСА.TДьно) Type C
Диhamнік		2 W x 2 ( tolerьк мodyдь с audиOBxODOM) (прибетаETСА.TДьно)
USB		USB 3.0 x 4
Мakсmaльный размер зараза		ПосportоNTANl: 596,74 MM ПосportоNTANl: 335,66 MM
Источник питань		19 V --- 7,9 A
Вөшниөүлөнгий		Равочая TemperatURA: 0T 5'do 35°C TemperatURAхаленя: 0T -20'do 60°C Равочая bawlchostь: 0T 20% do 80%
Гаарыts		611,64 (ш) x 394,28 - 544,28 (Б) x 247,17 (Г) MM
Вес (нетTO)		8,4 к (нетTO)
Спесифikсай мechанizмOB		Угл НAKLOнA: OT -5'do +35° (нakMon 35 TradUCOB Bo3MOJEN TOLьк В самоь БсICOKО TOUKE ПОДТAVNII) Угл NOBOPORA: OT -60'do +60° PerilnoPBOVA no bICOT: OT 0 MM do 150 MM Врашени: OT -90'do +90° СberNHAWаюCTABKA: Дa (сberNHAWаююCTABKA C BIVHTOBM pa3MbikaTeLEM)
Вөшниөүлөнгий уралvel徳η	ПerekniuquateelNi/KhONki	Кнокп рintань MEHIO/BBOID Вхod	ГromKocTB PIP/PBP Кнокka E (Empowering)
	Фунш�и	КотtractnoCTb Ярковь ФокусрOBa ( tolerьк мodyдь с саналогов IMBXODOM) ЧастOTA ( tolerьк мodyдь с саналогов IMBXODOM) Палож. по роги. ( tolerьк мodyдь с саналогов IMBXODOM) Палож. по вет. ( tolerьк мodyдь с саналогов IMBXODOM) Выбоча розкOTb Hacьш. 6 zuetob 6 zuetob Гамма ЦBet.Tem. sRGB ФормAT DP Зардka чered USB priи вькliQUeHOM pITAHINI Зардka chedZ USB priи вькliQUeHOM pITAHINI Зардka chedZ USB priи вькliQUeHOM pITAHINI
Вес сецифikсай могут SFььнiz m3mehenы SFbis predabariteелыгогу уvetdomлени.

เอกสารคู่มือสำหรับผลิตภัณฑ์ Acer ของคุณสามารถดาวน์โหลดได้จากเว็บไซต์ทางการของ Acer *การใช้พลังงานโดยประมาณคำนวณจากการใช้พลังงานเฉลี่ย 4 ชั่วโมงต่อวัน เป็นเวลา 365 วันต่อปี

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีการต่อสายดินที่ถูกต้องสำหรับภูมิภาคของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาด (ไม่ใช่น้ำยาละลาย) ลงบนผ้าแล้วเช็ดจอภาพอย่างเบามือ
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
6. อย่ากดที่จอภาพ LCD แรงกดที่รุนแรงอาจทำให้เกิดความเสียหายถาวรกับจอภาพได้
7. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการซ่อมแซมทุกประเภท
8. วางจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20° ถึง 60°C หากอุณหภูมิอยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรกับจอภาพ LCD ได้
9. ให้ถอดจอภาพออกทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
10. หากสายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
11. หากมีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. หากเกิดความเสียหายกับจอภาพ LCD หรือตัวเครื่อง

จากนั้นเชื่อมต่อจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. เชื่อมต่อขาตั้งเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อกให้แน่น ตรวจสอบให้แน่ใจว่าฐานล็อกกับขาตั้งแน่นดีแล้ว (เฉพาะบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยใช้เครื่องมือที่เหมาะสมหรือเหรียญ (เฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับเต้ารับที่ต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB-C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีอินพุต Type-A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ

และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ภายนอก (เมาส์ ฮับ USB ฯลฯ) ปฏิบัติตามคำแนะนำข้างต้นเพื่อใช้

พอร์ต USB 3.1 Type-A ของจอภาพ

1. เปิด/ปิดฟังก์ชันการชาร์จ USB โดยไม่ใช้ไฟหลักด้วยปุ่มเปิด/ปิด (ON/OFF)

ตัวควบคุมภายนอก

Nr.SymbolArticlelBeskrivning
1,2	Strömknapp/indikator		Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyderstandbyläge/strömsparläge.
3 Input Indataknapp Tryck für att växla mellan indatakällor.
4 Volymärapp Tryck für att aktivera volymskalan.
5 OSD-funktioner			Tryck på den här knappen om du vill visa OSD. Tryck en gäng till om du vill ange ett val i OSD.
6	PIP/PBP	PIP/PBP-knapp	Tryck für att aktivera PIP/PBP-funktionen.
7	e	Empowering-knapp	Tryck på Empowering-knappen om du vill öppna Acer eColor Management OSD och på ätkomst till scenariolägena.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎระเบียบ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอรับรองว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EG เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามค่าคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานร่วมกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ตามที่ FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) อนุญาตเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การจัดการอุปกรณ์ที่หมดอายุการใช้งานสำหรับครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน คุณควรทิ้งอุปกรณ์ที่หมดอายุการใช้งานโดยนำส่งศูนย์รีไซเคิลขยะไฟฟ้าและอิเล็กทรอนิกส์ การแยกทิ้งและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานของคุณจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้อุปกรณ์ถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่หมดอายุการใช้งานเพื่อรีไซเคิล โปรดติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรผ่าน เป็นต้น มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายถาวรหรือชั่วคราว หรือถูกปิดการทำงานชั่วคราว หากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ไว้ใกล้หรือบนพื้นที่แม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 27"W (69 cm)
	Pixelavstand 0,233 mm (H) x 0,233 mm (V)
	Ljusstyrka	350 cd/m2(typiskt)
	Kontrast 100 000 000 :1 Max (ACM)
	Betraktningsvinkel 178° (H)	178° (V) (CR=10)
	Responsid 6 ms (G till G)
	Paneltyp In-Plane Switching
	Video R, G, B, analogt gränssnitt
	H-frekvens HDMI: 31-90 KHz
	V-frekvens HDMI: 56-76 Hz
Skärmfärger 1,07B färger
Pixelfrekvens 241,5 MHz
Högsta upplösning 2560 x 1440 vid 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieeffektivitetklass		B
*Ärlig energiförbrukning		58 (kWh) (für modeller med HDMI-ingång)
Energiförbrukning	På-läge	28,44 W (typiskt)
	Vilolåge	0,36 W (typiskt)
	Av-läge	0,25 W (typiskt)
Ingångskontakt		HDMI 19-stifts (endast modeller med HDMI-ingång)DP (endast modeller med DP-ingång)Typ C
Videosignalsingång		HDMI-signal (endast modeller med HDMI-ingång) (tilval)DP (endast modeller med DP-ingång) (tilval)Typ C
Högtalare		2 W x 2 (endast modeller med ljudingång) (tilval)
USB		USB 3.0 x 4
Största skärnstorlek		Horisontellt: 596,74 mmVertikalt: 335,66 mm
Strömkölla		19 V ---- 7,9 A
Miljöfaktorer		Temperatur vid drift: 5° till 35 °CTemperatur vid forvaring: -20° till 60 °CFuktighet vid drift: 20 % till 80 %
Mätt		611,64 (B) x 394,28 ~ 544,28 (H) x 247,17 (D) mm
Vikt (netto)		8,4 kg (netto)
Mekaniska speificationen		Lutting: -5° till +35° (endast vid elevationsvinkelns högsta punkt kan en bakåtlutning på35 grader uppnas)Vridning: -60° till +60°Höjdjustering: 0 mm till 150 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
Externala kontROLLER	Reglage/knappar	StrömknappMENY/RETURIndataVolymPIP/PBPE-knapp (Empowering)
	Funktioner	KrontratLjusstyrkaFokus (endast modeller med analog ingång)Klocka (endast modeller med analog ingång)H-position (endast modeller med analog ingång)V-position (endast modeller med analog ingång)Superskärpa6-axlad fãrgmättnad6-axlad fãrgtonGammaFãrgtemperatursRGBDP-formatUSB-laddning utan strömAvslutaSpråkOSD-timeoutAutokonfiguration (endastmodeller med analog ingång)Vidvinkelslåge (Full/förhällande)ACM på/avVal av ingängssignalDDC/CI på/avSkärminformationPIP/PBPSnabbstartsågeAutomatischalandAsterstellAnderstall
Alla speificationer kanalandatan foregående meddelande.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คำแนะนำการติดตั้งอย่างรวดเร็วสำหรับจอภาพ LCD ของ Acer (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้กับจอภาพของคุณเหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก · ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายไขมันลงบนผ้าเช็ด แล้วเช็ดจอภาพเบาๆ · ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง · ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอหรือตัวเครื่องของจอภาพ LCD · Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
3. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
4. ห้ามกดที่หน้าจอ LCD การกดมากเกินไปอาจทำให้จอภาพเสียหายถาวร 4. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ซ่อมแซมในทุกกรณี
5. 請將 LCD 顯示器儲存於溫度介於 -20°C (-4°F) 至 140°F (60°C) 之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。

6. 若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

· 連接顯示器與電腦的訊號線破損。 - 液體潑潰至 LCD 顯示器，或顯示器暴露在雨水中。 - LCD 顯示器或外殼受損。

將顯示器連接底座

1. 請從包裝中取出顯示器。 2. 將腳架連接底座。(僅適用於特定機型) 3. 順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型) 4. 使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

將顯示器連接至電腦

1. 關閉顯示器，拔掉電腦的電源線插頭。

1. 2-1 連接 HDMI 纜線（僅限 HDMI 輸入機型）

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 HDMI 線連接至電腦。

2-2 連接 DP 線（僅限 DP 輸入機型）

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 DP 線連接至電腦。

1. 將顯示器電源線插入顯示器背面的電源連接埠。
2. 將轉接器的一端連接顯示器，另一端則連接正確接地的 AC 插座。
3. USB 3.1 Type-C สาย (อุปกรณ์เสริม เฉพาะรุ่นที่มีอินพุต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอแสดงผล และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีอินพุต Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอแสดงผล และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอแสดงผล โปรดทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้น
5. เลือก "เปิด/ปิดการชาร์จ USB เมื่อปิดเครื่อง" เพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง

การควบคุมภายนอก

編號	圖示	項目	說明
1,2			電源按鈕/指示燈 開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
3 Input			輸入按鈕 按下即可切換輸入來源。
4			音量按鈕 按下即可啓用音量滑桿。
5			OSD功能 按下以檢視OSD。再度按下即可進入OSD 選項。
6 PIP/PBP			PIP/PBP按鈕 按下即可啓用PIP/PBP功能。
7	e		Empowering鍵 按一下 Empowering鍵即可開啓Acer eColor Management OSD並存取情境 模式。

ข้อกำหนดและประกาศด้านความปลอดภัย

คำประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัล Class B ตามข้อ 15 ของกฎ FCC ซึ่งให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ • เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ • เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ • ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่สำคัญและข้อกำหนดอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้: คำสั่ง EMC 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอแสดงผล ห้ามยกจอแสดงผลจากฐาน

注意：包覆纖線

請務必採用具包覆線之線材連接其他運算裝置，以符合EMC規範。

注意：周邊裝置

僅限符合Class B限制之周邊裝置（輸入/輸出裝置、終端機、印表機等）連接本設備。若使用非合格周邊裝置，可能會干擾無線電與電視訊號接收。

警告

未經製造商明確核准逕自變更或修改本產品，可能會讓使用者喪失由美國聯邦通信委員會授予的操作權力。

運作條件

本裝置符合FCC規定第15條。操作本裝置時必須符合以下兩項條件：(1)本裝置不得造成有害干擾，且(2)本裝置必須接受任何接收到的干擾，包括可能造成不理想運作的干擾。

注意：加拿大地區使用者

本Class B數位裝置符合加拿大ICES-003規定。

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

歐盟地區家庭使用者對廢棄設備的處置

產品或包裝上的此標誌表示本產品不得與其他家庭廢棄物一同丟棄。您應負責將廢棄設備交到回收廢棄電氣與電子設備的指定收集處。丟棄廢棄設備時分別進行收集與回收有助於保護自然資源，並可確保本設備的回收方式可保護人類健康與環境。若要深入瞭解您的廢棄設備回收地點，請連絡您當地政府機關、家庭廢棄物處理服務或您購買本產品之商家。

磁性產品警告訊息

อุปกรณ์อิเล็กทรอนิกส์บางชนิด (เช่น ฮาร์ดดิสก์ไดรฟ์ อุปกรณ์ USB แท็บเล็ต โน้ตบุ๊ก โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ) มีความไวต่อสนามแม่เหล็กมาก หากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อาจได้รับความเสียหายถาวรหรือทำงานชั่วคราวไม่ได้ อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางใกล้บริเวณแม่เหล็กของฐานจอภาพ และไม่ควรวางบนบริเวณนั้นโดยตรง

ข้อมูลจำเพาะ

LCD面板	驅動系統		TFT彩色LCD
	尺寸		27"W(69公分)
	像素間距		0.233公醒(水平)x0.233公醒(垂直)
	亮度 350 cd/m		2(典型)
	對比		10000000:1最大值(ACM)
	可視角		178°(水平)178°(垂直)(CR=10)
	反應時間		6毫秒(G到G)
	面板類型 横向電場效應
	視訊		R、G、B類比介面
	水平頻率		HDMI:31-90 KHz
	垂直頻率		HDMI:56-76 Hz
顯示色彩			1.078色數
畫素時鐘			241.5 MHz
最大解析度			2560 x 1440@60 Hz
隨插即用			VESA DDCCI/DDC2B
能源效率分級			B
*年能源消耗量58(kWh)(HDMI輸入機型)
功耗	開啓模式		28.44 W(典型)
	休眠模式		0.36 W(典型)
	關閉模式		0.25 W(典型)
輸入接頭			HDMI 19針(僅限HDMI輸入機型) DP(僅限DP輸入機型) Type C
輸入視訊訊號			HDMI 記號(僅限HDMI輸入機型)(選購) DP(僅限DP輸入機型)(選購) Type C
闋囧			2 W x 2 (僅限音訊輸入機型)(選購)
USB USB 3.0 x 4
最大螢等尺寸			水平:596.74 mm 垂直:335.66 mm
電源			19 V 7.9A
環境條件			運作溫度:5°至35°C 存放溫度:-20°至60°C 運作濕度:20%至80%
尺寸			611.64(高)x394.28~544.28(高)x247.17(深)公盤
重量(淨重)			8.4公斤(淨重)
機械規格			傾斜:-5°至+35°(僅在最高點時可降低35度的傾斜角度) 轉動:-60°至+60° 高度調整:0公勅至150公勅 極軸:-90°至+90° 可卸式腳架:有(可鬆開蝶絲取下腳架)
外部控制	開關/按鈕		電源按鈕 功能表/進入 輸入 音量 PIP/PBP E(Empowering)鍵
	功能	對比 亮度 相位(僅限類比輸入機型) 時脈(僅限類比輸入機型) 水平位置(僅限類比輸入機型) 垂直位置(僅限類比輸入機型) 超清細度 6軸飽和 6色調 Gamma 色溫 sRGB DP格式 關機狀態下以USB充電	語言 OSD顯示時間設定 自動調整(僅限類比輸入機型) 寬螢幕模式(全螢幕/Aspect) ACM開關 輸入訊號選擇 DDC/CI開/關 顯示器資訊 PIP/PBP 快速開啓模式 自動來源 恢復出廠模式 結束調整
所有規格得未經通知即逕行變更。

ยินดีต้อนรับสู่เว็บไซต์ฝ่ายสนับสนุนอย่างเป็นทางการของ Acer เพื่อดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ *การใช้พลังงานต่อปีคำนวณจากการใช้งาน 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพทำงานด้วยค่าแรงดันไฟฟ้าที่กำหนดของไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ·ห้ามเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง หรือทำให้ของเหลวไหลเข้าไป
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
7. กรุณาอย่ากดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
8. กรุณาอย่าถอดฝาครอบหรือพยายามซ่อมแซมจอภาพนี้ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทั้งหมด
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60° C ( -4° ถึง 140° F ) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร 6. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดสายไฟของจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ส่วนบุคคลชำรุดหรือเสียหาย
11. ของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหายแล้ว

ติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าล็อกฐานเข้ากับขาตั้งแล้ว (สำหรับรุ่นที่เลือก)
4. ใช้แท็บในตัวหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่รองรับอินพุต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่รองรับอินพุต DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับ AC ที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type C (อุปกรณ์เสริม เฉพาะรุ่นที่รองรับอินพุต USB Type C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type A (อุปกรณ์เสริม เฉพาะรุ่นที่รองรับอินพุต Type A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type A บนจอภาพ โปรดทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้นก่อน
5. เลือกเปิด/ปิดการชาร์จ USB เมื่อปิดเครื่องเพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง

ตัวควบคุมภายนอก

หมายเลข ไอคอน รายการ คำอธิบาย

1、2电源按钮/指示灯		打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
3 Input	输入按钮	按下此按钮可切换输入源。
4	音量按钮	按下此按钮可激活音量滑动标尺。
5	OSD功能	按下此按钮可查看 OSD。再次按下此按钮可进入 OSD 中的选项。
6 PIP/PBP	PIP/PBP 按钮	按下以激活 PIP/PBP 功能。
7	Empowering键	按下“Empowering”键可打开 Acer eColor Management OSD 并可访问情景模式。

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศ FCC

ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ • เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยใช้ขาตั้งนี้

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้สอดคล้องกับข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดคลาส B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้ผู้ใช้ไม่มีสิทธิ์ใช้งานผลิตภัณฑ์นี้ (สิทธิ์นี้ได้รับจาก FCC ของสหรัฐอเมริกา)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

คำแนะนำตามกฎหมายการจัดการซากผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์

เพื่อดูแลและปกป้องโลกของเรา เมื่อผู้ใช้ไม่ต้องการผลิตภัณฑ์นี้หรือผลิตภัณฑ์หมดอายุการใช้งาน โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องเกี่ยวกับการรีไซเคิลผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้วของประเทศ และนำส่งให้กับผู้รีไซเคิลที่ได้รับการรับรองในท้องถิ่น

การทิ้งอุปกรณ์ที่ใช้แล้วสำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์ที่กำหนด การแยกขยะและรีไซเคิลอุปกรณ์ที่ใช้แล้วช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลอย่างปลอดภัยต่อสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมขยะอิเล็กทรอนิกส์ โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือสถานที่ที่ซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก มีความไวต่อสนามแม่เหล็ก สนามแม่เหล็กที่แรงเกินไปอาจทำให้เกิดความเสียหายถาวรหรือทำงานผิดปกติชั่วคราว ห้ามวางอุปกรณ์อิเล็กทรอนิกส์ใกล้หรือบนบริเวณแม่เหล็กของฐานจอภาพ

การรับรองด้านกฎระเบียบ

ค้นหาเอกสารและคู่มือสำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*：电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下×：表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

คู่มือเริ่มต้นใช้งานอย่างย่อ (QSG) สำหรับจอภาพ LCD Acer

เพื่อความปลอดภัยของคุณ

โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: โปรดตรวจสอบว่าจอภาพได้รับการตั้งค่าพิกัดไฟฟ้าให้ทำงานกับไฟ AC ที่ตำแหน่งติดตั้ง
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออก ใช้ผ้านุ่มชุบน้ำยาทำความสะอาดอ่อนๆ เช็ดที่ตัวเครื่อง
3. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือเคสโดยตรง หากใช้แอมโมเนียหรือสารทำความสะอาดที่มีฤทธิ์รุนแรงอื่นๆ อาจทำให้เกิดความเสียหาย และ Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดขึ้น

2. วางจอภาพ LCD ในตำแหน่งที่เหมาะสม หลีกเลี่ยงการโดนฝน ความชื้น แสงแดดโดยตรง หรือสิ่งอื่นที่อาจทำให้เกิดความเสียหาย 3. ห้ามใช้แรงกดบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายได้ 4. ห้ามถอดฝาครอบหรือซ่อมแซมด้วยตนเอง โปรดติดต่อช่างเทคนิคที่ได้รับอนุญาตสำหรับการซ่อมแซมทุกครั้ง 5. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้

จอภาพอาจได้รับความเสียหายถาวรซึ่งไม่สามารถซ่อมแซมได้

1. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กไฟของจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
2. หากสายไฟหรือสายสัญญาณจากพีซีชำรุดหรือเสียหาย
3. LCD に液体が入った場合や、LCD に過度の圧力が加わった場合。
4. LCD モニターに衝撃が加わり破損した場合。

モニターを台に設置する

1. 1. モニターを台に置きます。 2. フットスタンドを台に取り付けます（一部のモデルのみ）。 3. 右側のネジを締めます。 4. 工具は適切なものを使ってネジを締め、台をスタンドに固定します（一部のモデルのみ）。

モニターをコンピューターに接続する

1. モニターの電源をオフにして、コンピューターの電源もオフにします。

1. 2-1 HDMI ケーブルの接続（HDMI入力モデルのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. HDMI ケーブルをモニターとコンピューターに接続します。

2-2 DP ケーブルの接続（DP入力モデルのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。 b. DP ケーブルをモニターとコンピューターに接続します。

1. モニターの電源を入れ、モニター背面の電源に差し込みます。 4. アダプターの一方の端をモニターに接続し、

AC電源コードを接続します。

1. USB 3.1 Type-C ケーブル（オプション、USB Type-C入力モデルのみ） USB Type-C™ ケーブルの一方の端をモニターに接続し、もう一方の端をコンピューターまたはモバイルデバイスに接続します。
2. USB 3.1 Type-A ポート（オプション、Type-A入力モデルのみ） USB Type-A ケーブルの一方の端をモニターに接続し、もう一方の端をマウスやUSBハブなどの周辺機器に接続します。モニターのUSB 3.1 Type-Aを使用するには、最初に前の手順を実行します。 7. [電源USB充電]のオン/オフを選択し、電源USB充電機能を有効/無効にします。

外部コントロール

番号	アイコン	アイテム	説明
1、2		電源変円 インジフロー	モニタ一を才人ノ才にしま�。青色は電源が才人oledこと示しま�。才人はは、スロー茴ル省電力モ -ド
3	Input	入力端子変円	入力 ラ 一 斯を切り替えま�。
4		音量変円	音量スライダをアクテイフにしま�。
5		OSD 業能	押すと OSDが表示されま�。もと OSDの才総ヨフ選択することま�。
6	PIP/PBP	PIP/PBP変円	PIP/PBP機能をアクテイフに�む変円を押しぃま�。
7	e	Empowering カー	Empowering カーを押しぃ[Acer eColor Management OSD]を開き、シナリ才モーツにアクセスしま�。

ในตอนท้าย

กดปุ่ม 721 ครั้ง

และสามารถ

+

⇒ 3^x = -2 + 2√2

7654321

ข้อควรระวังด้านกฎระเบียบและความปลอดภัย

ข้อควรระวังเกี่ยวกับ FCC

เปลี่ยนทิศทางหรือตำแหน่งการติดตั้งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เสียบปลั๊กไฟของอุปกรณ์เข้ากับเต้ารับที่ใช้วงจรไฟฟ้าแยกจากเครื่องรับ - ปรึกษาร้านค้าหรือช่างเทคนิคด้านวิทยุ/โทรทัศน์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD และผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงานนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศเศรษฐกิจสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายของจอภาพ ควรจับที่ขอบจอเมื่อยกหรือเคลื่อนย้าย

ข้อควรระวัง: ชิ้นส่วนขนาดเล็กอาจทำให้เกิดอันตรายได้

EMC規制の適合性を保つため、他のコネクタの接続はすべて、シールド付きケーブルを使用する必要があります。

注意：周辺機器

本装置に接続する周辺機器（入力機器／出力機器、端末、フィルタなど）は、クラスBの制限事項への適合性が証明されたもののみを使用してください。適合性が証明されていない周辺機器を使用して操作すると、ラジオやテレビに干渉を引き起こす可能性があります。

注意

製造会社によって明示的に許可されない変更や改造を行うと、FCC（連邦通信委員会）によって認められたユーザーが本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うものとします。（1）このデバイスは有害な受信妨害を発生させないこと。（2）このデバイスは、意図しない動作によって引き起こされる受信妨害を含め、受信するすべての受信妨害に対応する必要があること。

注意：カナダのユーザー向け

このクラスBデジタル機器は、カナダICES-003に準拠しています。

หมายเหตุสำหรับผู้ใช้ในแคนาดา

このクラスBデジタル機器は、カナダのNMB-003規格に準拠しています。

欧州連合における一般家庭での使用済み機器の廃棄

製品または製品の包装箱に表示されているこの記号は、この製品を他の家庭ごみと一緒に廃棄しないことを示しています。使用済み機器を廃棄する際は、ユーザー自身の責任で電気電子機器廃棄物のリサイクル所持令に従う必要があります。使用済み機器の個別回収やリサイクルは天然資源の保全につながり、環境を保護する方法でリサイクルされることが保証されます。リサイクル目的で詳細については、地方自治体、家庭ごみ処理サービス、または製品を購入された販売店にお問い合わせください。

磁気に関する注意事項

ハードディスク、USBコネクタ、タブレットリーダー、ラップトップ、携帯電話、腕時計、イヤホン、スピーカー、クレジットカード、磁気IDカードなど、特定の電子機器は磁場の影響を受けやすいため、強い磁場にさらされると回復不能な損傷を受ける場合があります。モニター本体の磁気を帯びた領域の近くに、これらの機器を置かないでください。

仕様

LCD バル	驅動装置	TFT カラーバCD
	サイズ	27"W (69 cm)
	画素 バリチデ	0.233 mm (水平) x 0.233 mm (垂直)
	輝度 350 cd/m	2 (標準)
	コンドラスト	100000000:1 最大 (ACM)
	可视角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	6 ms (GTG)
	バncyルタ イフ	IPS 方式
	ビデオ	R、G、B パナロイヤルターフロー
	水平周波数	HDMI : 31~90 KHz
	垂直周波数	HDMI : 56 Hz~76 Hz
デイスPLEIJカロー		1.07B カロー
ドットケロック		241.5 MHz
最大解像度		2560 x 1440 @ 60 Hz
CLA臼アンドPLEUY		VESA DDCCI/DDC2B
工気ルギー効率クソス		B
*年間工気ルギー消費量		58 kWh (HDMI 入力モダル)
消費電力	Tonne-ド	28.44 W (標準)
	Sturuple-ド	0.36 W (標準)
	才花一ド	0.25 W (標準)
入力端子 バncyクタ		HDMI 19 ビン (HDMI 入力モダルのみ) DP (DP 入力 マダルのみ) Type C HDMI 信号 (HDMI 入力モダルのみ) (オシャーズ) DP (DP 入力 マダルのみ) (オシャーズ) Type C
入力映像信号		HDMI 信号 (HDMI 入力モダルのみ) (オシャーズ) DP (DP 入力 マダルのみ) (オシャーズ) Type C
スイカ力		2 W x 2 (オーダイ イエカロス ユルのみ) (オシャーズ)
USB USB 3.0 x 4
最大 スクリーニサイズ		水平 : 596.74 mm 垂直 : 335.66 mm
電源		19 V プーネム
環境条件		動作温度 : ~535°C 保管温度 : -20°~60°C 動作温度 : 20%~80%
寸法		611.64 (幅) x 394.28 ~ 544.28 (高さ) x 247.17 (奥行き) mm
重量 (正味重量)		8.4 kg (正味)
機械仕様		テルト : -5~+35° (最も高的位置に-SAいのみ、上下角に35°の傾斜が可能) 旋回 : -60°~+60° 高さ調整 : 0~150 mm 回軸 : -90°~+90° 取り外し可能フツトス 格フ : 有り (ネジによる取り外し可能フツトス)
外部コングローテ	スイチルノボーニ	電源ローニ 三菱 ハン/選挙 カロ端子 E (Empowering) キ -音量 PIP/PBP 表示時間設定 OSD 表示時間設定 自動調整 (アガロリカカルのみ) 表示 イード(全画面)/アスパウ 水平位置 (アガロリカカルのみ) 表示 イード(全画面)/アスパウ 垂直位置 (アガロリカカルのみ) 表示 イード(全画面)/アスパウ スローヤーフロー DDC/CI 元円/才 表示情報 PIP/PBP 表示時間設定 CWILKUSSTABUTOMID 自動 リーニス リセット 終了
	機能	CONTRASTOIL 6轴色合い ガンマ 色温度 sRGB DP フローマッチ 電源 才 USB 充電
仕標は予告uableに変更いたします。

Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。 *年間エネルギー消費量は、4時間/日×365日/年の標準消費電力に基づき算出しています。

Acer LCDモニター - クイックスタートガイド (QSG)

重要な安全上の注意

以下の指示をよくお読みください。

1. LCDモニターの画面の掃除方法: モニターの電気的仕様が、お住まいの地域で利用可能な交流電源ケーブルでの使用に適していることを確認してください。

LCDモニターの電源を切り、電源ケーブルを抜いてください。 - 柔らかい布に、溶剤を含まない洗浄剤を吹き付け、画面を優しく拭いてください。 - 画面や筐体に直接液体を吹き付けたり、こぼしたりしないでください。 LCDディスプレイや筐体には、アンモニアやアルコールを含む洗浄剤を使用しないでください。 - Acerは、アンモニアやアルコールを含む洗浄剤の使用による損傷について責任を負いません。

1. LCDモニターを窓の近くに置かないでください。 雨、湿気、日光にさらされると、モニターが深刻に損傷する可能性があります。
2. LCD画面に圧力をかけないでください。 過度の圧力は、ディスプレイに永久的な損傷を与える可能性があります。
3. ห้ามถอดฝาครอบจอภาพหรือพยายามซ่อมเครื่องนี้ด้วยตนเอง การซ่อมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. LCDモニターは、-20°C〜60°C（-4°F〜140°F）の温度の部屋に保管してください。 指定された温度範囲外でLCDモニターを保管すると、永久的な損傷が生じる可能性があります。
5. หากเกิดสถานการณ์ดังต่อไปนี้ ให้ถอดจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต

モニターからコンピューターへの信号ケーブルが擦り切れている、または損傷している。 - LCDモニターに液体がこぼれた、またはモニターが雨にさらされた。 LCDモニターまたはその筐体が損傷している。

モニターをスタンドに取り付ける

1. モニターを箱から取り出します。
2. ติดตั้งขาตั้งกับฐาน (สำหรับบางรุ่น)
3. ยึดขาตั้งโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานกับขาตั้งโดยหมุนสกรู: ใช้แถบในตัวหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A
5. เลือกหนึ่งในตัวเลือก Power-off USB charge ON/OFF (เปิด/ปิดการชาร์จผ่านพอร์ต USB เมื่อปิดเครื่อง) เพื่อเปิดหรือปิดฟังก์ชันการชาร์จผ่านพอร์ต USB เมื่อปิดเครื่อง

ปุ่มควบคุมภายนอก

Č.	Ikona	Položka	Popis
1,2		Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
3	Input	Tlačitko vystupu	Stisknutím změnǐte vystupné zdroj.
4		Tlačitko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
5		Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce. Opětovným stisknutím provedete výběr položky nabídky na obrazovce.
6	PIP/PBP	Tlačitko PIP/PBP	Stisknutím aktivujete funkci PIP/PBP.
7	e	Tlačitko Empowering	Stisknutím tlacitka Empowering otevřete nabídku na obrazovce Správa barev eColor společnostl Acer a ziskáte prístup k režimům scenářú.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือน FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ขอคำแนะนำจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, 2014/35/EU (คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ), คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

ห้ามยกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหายต่อจอภาพ

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์สำหรับอินพุตและเอาต์พุตสัญญาณ เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดสำหรับคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานของอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ (สิทธิ์ที่รับประกันโดยคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณควรนำไปทิ้งที่จุดรวบรวมขยะที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การคัดแยกและรีไซเคิลอุปกรณ์ที่เลิกใช้งานจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้แน่ใจว่าอุปกรณ์ได้รับการรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้งานเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต โน้ตบุ๊ก โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก และอุปกรณ์ที่คล้ายกัน มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ไว้บนหรือใกล้กับบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลทางเทคนิค

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelú	0,233 mm (horizontal) × 0,233 mm (vertikalně)
	Jas	350 cd/m2(typick)'
	Krontrast Max. 100 000 000:0.1 (ACM)
	Uhel sledováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odežvy 6 ms (GTG)
	Typ panelu	Přepinámí v ploše (In-Plane Switching neboli IPS)
	Video R, G, B analogové	ozhranić
	Horizontal frevence HDM: 31-90 KHz
	Vertikalní frevence HDM: 56-76 Hz
Zobrazení Barvy 1,07B
Frevence bodů 241,5 MHz
Maximánií rozilěsi		2560 × 1440 př 60 Hz
Funkce Plug & Play		VESA DDCCI/DDC2B
Trída energetické efektivity		B
*Ročné spotřeba energia		58 (kWh) (pro model se vystupem HDMI)
Spotřeba energia	Režim Zapnuto	28,44 W (typicky)
	Režim spánku	0,36 W (typicky)
	Režim Vypnuto	0,25 W (typicky)
Konektor vstupu		HDMI 19kollkový (pouze model se vystupem HDMI) DP (pouze model se vystupem DP) Typ C
Vystupné videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné) Typ C
Reproduktory		2 W x 2 (pouze model se zvukovým vystupem) (volitelné)
USB		USB 3.0 x 4
Maximánií velikost obrazovky		Horizontal: 596,74 mm Vertikalně: 335,66 mm
Zdroj napajén		19 V --- 7,9 A
Podminky okolniho prostřédí		Provozní teplata: 5 °C až 35 °CSkladovaci teplata -20 °C až 60 °CProvozní vlhkest: 20 % až 80 %
Rozměry		611,64 (S) x 394,28 - 544,28 (V) x 247,17 (H) mm
Hmotnost (cistá)		8,4 kg (cistá)
Technické udaje mechanismu		Naklioněni: -5° až +35° (pro uhel zdvinu lze dosaúnout záklonu 35 stapné pouze v nejvyším bodě)Otáčeni: -60° až +60°Nastavení výšky: 0 mm až 150 mmOtočeni: -90° až +90°Odnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněím pomoci šroubu)
Externi ovládacíprkvy	Spínače a tlačíka	Tlachíko napajéni NABÍDKA/ENTER Vstup	Hlasilost PIP/PBP Tlachíko Empowering (E)
	Funkce	Kontrast Jas Zaostění (jen pro model s analogovým vystupem) Hodiny (jen pro model s analogovým vystupem) Horizontal pozice (jen pro model s analogovým vystupem) Vertikalní pozice (jen pro model s analogovým vystupem) Super ostrost 6osá sytost 6osy odstín Gamma Teplota barev sRGB Formát DP Nabijeni prěs port USB prí vypnutí	Jazyk Časový limit nabídky na obrazovce Automatická konfigurace (jen pro model s analogovým vystupem) Širokouhlý režim (na celou obrazovku / poměr) ACM zapnuto/vypnuto Vybr vystupnivo signálu DDC/CI zapnuto/vypnuto Informace o displejej PIP/PBP Režim rychlého spustěné Automatická detekce signálu ze zdrojú Resetovat Ukončil
Jakékoli technické udaje zařizení mohou bít změnény bez prechodnoho upozernění.

คุณสามารถดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

จอภาพ Acer LCD - คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG)

ข้อควรระวังด้านความปลอดภัยที่สำคัญ

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitor az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. สายเคเบิลระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. ตัวเครื่องจอภาพ LCD เสียหาย

การเชื่อมต่อจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากกล่องบรรจุภัณฑ์
2. เชื่อมต่อฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อยึดให้แน่น ตรวจสอบให้แน่ใจว่าฐานและขาตั้งเชื่อมต่อกันอย่างถูกต้อง (สำหรับบางรุ่น)
4. หมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง ขันสกรูให้แน่นโดยใช้ไขควงหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa az adapter egyik végét a monitorhoz, a másikat pedig egy megfelelően földelt elektromos csatlakozóaljzathoz.
3. USB 3.1 Type-C kábel (opcionális, csak USB Type-C bemenettel rendelkező típusok esetén)

Csatlakoztassa az USB Type-C™ kábel egyik végét a monitorhoz, a másikat pedig a számítógéphez vagy mobiltelofonhoz.

1. USB 3.1 Type-A port (opcionális, csak Type-A bemenettel rendelkező típusok esetén) Csatlakoztassa az USB Type-A kábel egyik végét a monitor egyik portjához, a másikat pedig a perifériákhoz (egér, USB hub stb.). A monitoron lévő USB 3.1 Type-A port használatához először végezze el az előző lépést.
2. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

Külső kezelőszervek

Szám Ikon Elem Leírás

1, 2		Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt állapotot jerzi. A borostyánsárga fény a készenlétí/energiatakarékos MODOT jerzi.
3	Input	Bemenet gomb	A bemeneti források kőtzi vãltásra szolgál.
4 Hangeradcomb			A gomb megnyomására megjelenik a hangerócsuszka.
5 OSD-fungdiok			Nyomja meg az OSD megjelenitéséhez. Nyomja meg üjból a kijelölt OSD-elem megnyitásához.
6	PIP/PBP	PIP/PBP gomb	Nyomja meg a PIP/PBP funkció aktivalásához.
7		Empowering gomb	Az Empowering (Engedélyezés) gomb megnyomásával nyithatja meg az Acer eColor Management OSD-t és érheti el a jelenetmódokat.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátok lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU เกี่ยวกับอุปกรณ์ที่ก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU เกี่ยวกับผลิตภัณฑ์ไฟฟ้าที่ใช้แรงดันต่ำ คำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบข้อกำหนดสำหรับการออกแบบเชิงนิเวศเศรษฐกิจสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ฐาน เพราะอาจทำให้จอภาพเสียหายได้

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับการรบกวนทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ ด้วยสายเคเบิลที่มีฉนวนหุ้มเท่านั้น

หมายเหตุ: อุปกรณ์ต่อพ่วง

ต้องเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดสำหรับอุปกรณ์คลาส B เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับอนุญาตจากผู้ผลิตอาจทำให้ผู้ใช้สูญเสียสิทธิ์ที่ได้รับจาก Federal Communications Commission (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) ในการใช้งานอุปกรณ์นี้

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของมาตรฐาน ICES-003 ของแคนาดา

การทิ้งอุปกรณ์ในครัวเรือนภายในเขตสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนตัวเครื่องและบนบรรจุภัณฑ์ของเครื่องใช้ไฟฟ้านี้ ใช้เพื่อแสดงว่าเครื่องใช้ไฟฟ้านี้จะต้องถูกจัดการแยกต่างหากจากขยะในครัวเรือนทั่วไปเมื่อสิ้นอายุการใช้งาน ผู้บริโภคมีหน้าที่นำเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานแล้วไปส่งยังจุดรวบรวมขยะที่กำหนด เพื่อนำไปรีไซเคิลเป็นผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ใหม่ การรวบรวมและรีไซเคิลเครื่องใช้ไฟฟ้าที่หมดอายุการใช้งานแล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และรับประกันว่าผลิตภัณฑ์ที่ถูกทิ้งแล้วจะได้รับการจัดการอย่างปลอดภัยต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รวบรวมขยะที่แน่นอน โปรดติดต่อหน่วยงานท้องถิ่น บริษัทจัดการขยะที่เกี่ยวข้อง หรือสถานที่จำหน่ายผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต และบัตรประจำตัวแบบแม่เหล็ก อาจไวต่อสนามแม่เหล็ก และสนามแม่เหล็กที่แรงเกินไปอาจทำให้อุปกรณ์เหล่านี้เสียหายหรือทำงานผิดปกติชั่วคราวได้ ห้ามวางอุปกรณ์อิเล็กทรอนิกส์บนหรือใกล้บริเวณที่มีแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะทางเทคนิค

LCD-panel	Meghajtörendszer Szines	TFT LCD
	Mérét 27"W (69 cm)
	Képpontmérét 0,233 mm (vizszintes) x 0,233 mm (fuggöleges)
	Fényerő	350 cd/m2(jellemzö)
	Kontraszt Max. 100 000 000:1 (ACM)
	Betekintési szög	178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidö 6 ms (G-G)
	Panellípus IPS
	Videó R, G, B analóg felüet
	Víszintes frekvência HDMI: 31-90 KHz
	Fuggöleges frekvência HDMI: 56-76 Hz
Megjelenithető szönek 1,07 milliard szín
Videoórájel 241,5 MHz
Maximális felbontás 2560 x 1440 60 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossági besorolás B
*Éves energiafogyasztás		58 (kWh) (a HDMI bemenettel rendelkező típus esetén)
Energiafogyasztás	Bekapcsolt állapot 28,44 W (jellemzö)
	Alvó állapot	0,36 W (jellemzö)
	Kikapcsolt állapot	0,25 W (jellemzö)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típusnál)DP (csak a DP bemenettel rendelkező típusnál)Type C
Bemeneti videoejel		HDMI-jel (csak a HDMI bemenettel rendelkező típusnál) (optionalis)DP (csak a DP bemenettel rendelkező típusnál) (optionalis)Type C
Hangszörök		2 W x 2 (csak az audiobemenetell rendelkező típusok esetén) (optionalis)
USB-CSatlakozó		USB 3.0 x 4
Maximális képernyömérét		Víszintesen: 596,74 mmFuggölegesen: 335,66 mm
Áramforrás		19 V —— 7,9 A
Kömyezetre vonatkoźó követelmények:		Mūkódési hämér séklet: 5-35 °CTárolás hämér séklet: -20-60 °CMūkódési párartalom: 20-80%
Mérétek		611,64 (szé) x 394,28 ~ 544,28 (ma) x 247,17 (mé) mm
Tömeg (nettó)		8,4 kg (nettó)
Mechanikai jellemzök		Dölés: -5° és ++35° között (csak a készülék legmagasabb pontján mérhető 35 fokos dölésszöge)Elfordulás: -60° és +60° közöttMagasságbeállitás: 0-150 mmElfordlható: -90° és +90° közöttLevehető talp: lgen (csavaros rögzítésü levehető talp)
Külső kezelöszerek	Kapcsoló/gombok	BekapsológombMEMU/ENTERBemenet E (Empowering) gomb
	Funkciok	KontrasztFényerőFókusz (csak az analogóg bemenetú típuson)Örajel (csak az analogóg bemenetú típuson)Víszintes pozićó (csak az analogóg bemenetú típuson)Fuggöleges pozićó (csak az analogóg bemenetú típuson)Szuper élesség6 tengelyes teiliteltseg6 tengelyes szinárnayiatGammaSizinhörmsékletsRGBDP-formátumUSB-töltés kíkapcsolt állapolbanKilépés
A műszaki adatok értesítés nélkül ványtozhatnak.

สำหรับผลิตภัณฑ์ Acer คุณสามารถดูคู่มือและเอกสารอื่นๆ ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การคำนวณการใช้พลังงานต่อปีอ้างอิงจากการใช้งาน 4 ชั่วโมงต่อวัน 365 วันต่อปี

1. ห้ามหยดหรือเทของเหลวใดๆ ลงบนจอภาพหรือในเคส ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนจอภาพ LCD หรือในเคส Acer ไม่รับผิดชอบต่อความเสียหายใดๆ ที่อาจเกิดขึ้นจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
2. ห้ามวางจอภาพ LCD ใกล้กับแหล่งความร้อน เช่น หม้อน้ำ หรือแสงแดดโดยตรง ความร้อนหรือแสงแดดอาจทำให้จอภาพเสียหายได้
3. ห้ามวางของหนักบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายได้
4. เมื่อถอดฝาครอบออกและดำเนินการบำรุงรักษา ควรสวมอุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสมเสมอ ผู้ปฏิบัติงานบำรุงรักษาต้องสวมอุปกรณ์ป้องกันที่เหมาะสมเสมอเมื่อดำเนินการตามขั้นตอนที่ระบุไว้ในคู่มือทางเทคนิค
5. เก็บจอภาพ LCD ในที่ที่มีอุณหภูมิตั้งแต่ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
6. ΑΤΟΟΥΒΔΤΕΑeWcTnV OovN KAI KAeOTE ESouIOBDtnevo TExviko, EAV TPOKUeI OTIOABHNTOTE ATTOICAKoAOBcOuvhKEC: To Kaawio anuato nV oovn otov UTOAOyIOH eXei Eeptoei h xei UTOOtei Zmuia.

ของเหลวหกใส่จอภาพ LCD หรือจอภาพ LCD สัมผัสกับฝนหรือความชื้น หรือตัวเครื่องได้รับความเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. การใช้งานเพื่อเพิ่มประสิทธิภาพในการทำงาน (โดยใช้เครื่องมือ)
3. ไม่ควรใช้เดี๋ยวนี้เพื่อจะเอาไว้ใช้เมื่อไหร่ก็ได้ที่เครื่องมีไว้ใช้ในตอนนี้ (เฉพาะรุ่นที่เลือก)
4. เปิดโอกาสให้ตนเอง พิจารณาถึงชีวิตและความสามารถที่แท้จริง หรือหนึ่งในความหมายหลัก (ตามที่กล่าวไว้)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟฟ้าจากจอภาพและคอมพิวเตอร์แล้ว
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟฟ้าจากจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP)

a. ตรวจสอบให้แน่ใจว่าได้ตัดกระแสไฟฟ้าจากจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. วางสายไฟของจอภาพในช่องจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของสายไฟเข้ากับจอภาพและปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่ต่อลงดิน
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพและปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีช่อง Type-A)

เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตของจอภาพและปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ ต้องทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้น

1. เลือกเปิด/ปิดฟังก์ชันชาร์จ USB ผ่านสวิตช์ฟังก์ชันเพื่อเปิด/ปิดฟังก์ชันชาร์จ USB

ข้อมูลภายนอกสำหรับการควบคุม

Ap.	Eikovíðio	Στοιχείο	Περιγραή
1,2	θ	Kouμπi/ένδειηλειουργίας	Ενεργοποίει/απενεργοποίει την σθόνη. To μπλε χρωμα Αντοδεικυέι τροφοδοσία μερεύμα. To προτολή χρωμα Αντοδεικυέι λειουργία αναμονής/εξοικονόμησις ενεργείας.
3 InputKouμπi εισόδου			Παπότε γία εναλλayη μεταζύ των τηγών εισόδου.
4	Φ	Kouμπi/έντασηςου	Πεσε γία va ενεργοποίησετην κλίμακαρύθμισας της ενταση ἡκου.
5 Λειούγίες OSD			Παπότε γία προβολή του μενού OSD. Λαπότε ξανά γία εἰσαγάγετε μία επιλούη στο μενού OSD.
6 PIP/PBPKouμπi PIP/PBP			Παπότε γία va ενεργοποίησετηλειουργία PIP/PBP.
7	e	ΠληκτρoEmpowering	Παπότε to πληκτρo Empowering γία va ανοξείη λειουργία OSD Acer eColor Management και va ατοκτήσετε πρόσβαση στις λειουργίες σεναρίων.

กฎและข้อกำหนดด้านความปลอดภัย

ข้อมูล FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

วางปลั๊กไฟและสายไฟให้ห่างจากความร้อน แหล่งกำเนิดประกายไฟ หรือเปลวไฟ ตรวจสอบให้แน่ใจว่าปลั๊กไฟและสายไฟอยู่ในตำแหน่งที่ปลอดภัยและไม่เป็นอันตรายต่อการใช้งาน ควรวางสายไฟให้เป็นระเบียบเรียบร้อยและไม่พาดผ่านบริเวณที่อาจทำให้สะดุดหรือเกิดความเสียหายได้ ควรหลีกเลี่ยงการวางสายไฟในบริเวณที่มีความร้อนสูงหรือใกล้กับแหล่งความร้อน

Άνωση Συμμόρφωσης

Δια του παρόντος, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και την Οδηγία RoHS 2011/65/ΕΕ και την Οδηγία 2009/125/ΕΚ όσον αφορά το σχεδιασμό ενός προϊόντος για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

เตีย วา อะโทเปอเซ เอเวกเซว์น ซีนลา ออต วอน, เอ็ม วอน ออนควอเวต อะโต เอ็น ทาออน เอ็น.

Είσοδος: Θωρακισμένα καλώδια

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανονισμούς EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μόνο περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, τερματικά, εκτυπωτές κλπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια Κατηγορίας Β μπορούν να συνδεθούν σε αυτόν τον εξοπλισμό. Λειτουργία με μη πιστοποιημένα περιφερειακά είναι πιθανόν να αυξήσει τις παρεμβολές σε ραδιοφωνικό και τηλεοπτικό σήμα.

Προσοχή

Αλάμπες και προϊόντα του δεν έχουν εκδοθεί πιστοποιητικά κατασκευής ενδέχεται να ακυρωθούν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανονισμών FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν μπορεί να προκαλέσει βλαβερή παρεμβολή και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνει, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Καναδοί χρήστες

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่เป็นความรับผิดชอบของคุณที่จะทิ้งอุปกรณ์ที่ใช้แล้วโดยส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกและรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์เหล่านั้นได้รับการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่ใช้แล้วเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับหูฟัง

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น สมาร์ทโฟน โน้ตบุ๊ก แท็บเล็ต อุปกรณ์ USB คอมพิวเตอร์ตั้งโต๊ะ อุปกรณ์เล่นเสียงแบบพกพา ลำโพง การ์ดแสดงผล หูฟัง และอื่นๆ อาจไวต่อสนามแม่เหล็กและอาจได้รับความเสียหายหากวางไว้ใกล้กับลำโพงที่มีแม่เหล็กแรงสูง อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางไว้ใกล้กับสนามแม่เหล็กโดยตรงหรือเหนือบริเวณที่มีแม่เหล็กแรงสูง

ข้อควรระวัง

Oθövn LCD	Σισημα Μόβγησης	Εγχρωμη Μθόνη LCD TFT
	Μέγεθος 27"W (69 cm)
	Βήμα pixel	0,233 mm (O) x 0,233 mm (K)
	Φωτείνότητa	350 cd/m2(tutikό)
	Avriδεηη 10000000:1 μέγ. (ACM)
	Γινλί προβαλίς	178° (O) 178° (K) (CR=10)
	Χρόνος αἰπόκριαίς	6 ms (G σ ε G)
	Τύτος πάνελ	Τεχνολογία In-Plane Switching
	Βίντεο	Αναλογίκη δίασουνδειη R, G, B
	Ορίζόντια συχόντητa	HDMI: 31 - 90 KHz
	Κατακόρμη συχόντητa	HDMI: 56 - 76 Hz
Xρώματα οθόνης		1,07B ρώματα
Σιχνότητα κουκλδων 241,5 MHz
Μέγισην αὐλυση	2560 x 1440 @ 60 Hz
Τοποθέτηρη και ἀμεηλ λειτουρία	VESA DDCCI/DDC2B
Κλάη Ενεργειακής αἰτόδοσης	B
* Ετήσια κατανλαωη Ενεργείας	58 (kWh) (γία μοντέλο εἰσόδου HDMI)
Kατανλαωη έρματος	Λειουρία Ενεργοιολης	28,44 W (tutikό)
	Λειουρία αυαμανόνης	0,36 W (tutikό)
	Λειουρία αἰτενροιολης	0,25 W (tutikό)
Υποδόχη εἰσόδου		HDMI 19 αίκβων (μόνο μοντέλο εἰσόδου HDMI)DP (μόνο μοντέλο εἰσόδου DP)Type C
Σημα βίντεο εἰσόδου		Σημα HDMI (μόνο μοντέλο εἰσόδου HDMI) (προαρεικό)DP (μόνο μοντέλο εἰσόδου DP) (προαρεικό)Type C
Ηχελ	2 W x 2 (μόνο μοντέλο εἰσόδου έχοι) (προαρεικό)
USB	USB 3.0 x 4
Μέγισα μέγεθος οθόνης	Ορίδηνια: 596,74 mmKατακόρμη: 335,66 mm
Πηγί τιχύος	19 V ---- 7,9 A
Περβαλλοντίας ζητηματα	Θερμακρασίαλειουρίας; 5° εύς 35°CΘερμακρασίαλειουθεικας; -20° εύς 60°CYγρασία λειουρίας; 20% εύς 80%
Διαστάσεις	611,64 (Π) x 394,28 ~ 544,28 (Y) x 247,17 (B) mm
Βάρος (K. B.)	8,4 kg (καβαρό)
Προδίαραφές μηχανισμου		Κλίση: -5° εύς +35° (μόνο στο υμηλότερο σημείο μμορουνν αν προαφρθόνν 35 μορες κλίσης γίατη γυνίανιανισας)Πρείρορη: -60° εύς +60°Pθύμιη ὄμους; 0 mm εύς 150 mmΠρείρορη: -90° εύς +90°Antοστιμενη βάη; Nai (ατοστιμενη βάη με απελευθερων καχλία)
Εξιθερία στοχεία ελέγχου	Διακόπηης/kούμιδι	Κούμι ΛειουρίαςΜENOV/YEIZATΩΓHEiδόθοςΠλκτρο E(Empowering)
	Λειουρίες	Avriδεηη ΦινενόπηταΕπίαη (μόνο μοντέλο αυλογίκης εἰσόδου)Polóδί (μόνο μοντέλο αυλογίκης εἰσόδου)O. Θέδη (μόνο μοντέλο αυλογίκης εielδόου)K. Θέδη (μόνο μοντέλο αυλογίκης εielδόου)Εξαίρική ευκρίνειαKεραμός 6 αέγουνΑπόχωμη 6 αέγουνΓαμα Θερμακρασία χρμαμοτοςsRGBMφρί NPΦριπη USB Ελαβατη Σχρματος Επιουρίας Εθεδόθος
Ολες Απροδίαραφές ομόκενται σε αλλαγές χμρίς προείδοιηη.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer * การใช้พลังงานโดยประมาณคำนวณจากพลังงานทั่วไปต่อปี 365 วัน

คู่มือเริ่มต้นใช้งานฉบับย่อ (Quick Start Guide - QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. สำหรับการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าพิกัดไฟฟ้าของจอภาพของคุณเหมาะสมกับการทำงานกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดของเหลวใดๆ ลงบนหน้าจอหรือฝาครอบโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือฝาครอบ - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. อย่าให้แรงดันกับจอ LCD แรงดันที่มากเกินไปอาจทำให้จอเสียหายถาวรได้
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การบริการทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอ LCD ในสภาพแวดล้อมที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
5. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณระหว่างจอภาพและพีซีหลุดลุ่ยหรือเสียหาย
7. มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับขาตั้งโดยหมุนสกรู โดยใช้เหรียญหรือไขควงที่ให้มา (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้าที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
5. หากต้องการเปิด/ปิดฟังก์ชันการชาร์จผ่าน USB ให้เลือก Power-off USB charge ON/OFF

ตัวควบคุมภายนอก

Č.	Ikona	Položka	Popis
1, 2		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Őranžová indikuje pohotovostný režim/režim šetrenia energiou.
3	Input	Tlačidlo Vstup	Stlačením tlacidla prepnite vystupné zdroje.
4		T	Stlačením tlacidla aktivujte systém na ovladanie hlasitosti.
5		Funkcie OSD	Stlačením zobrazíte ponuku OSD. Opátovním stlačením zadáte vyber v ponuke OSD.
6	PIP/PBP	Tlačidlo PIP/PBP	Stlačením aktivujte funkciu PIP/PBP.
7	e	Kláves Empowering	Stlačte kláves Empowering na otvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

ข้อบังคับและคำเตือนด้านความปลอดภัย

คำเตือนจาก FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

ปรับทิศทางของอุปกรณ์หรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรอื่นจากที่เครื่องรับต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามข้อกำหนดของสหภาพยุโรป

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เข้ากับอุปกรณ์นี้เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจาก Federal Communications Commission (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ Canadian NMB-003

การกำจัดอุปกรณ์ที่ไม่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ไม่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อรีไซเคิล การแยกขยะและการรีไซเคิลอุปกรณ์เมื่อหมดอายุการใช้งานจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์ถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต โน้ตบุ๊ก โทรศัพท์มือถือ นาฬิกา เครื่องช่วยฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือถูกปิดการใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ห้ามวางอุปกรณ์อิเล็กทรอนิกส์ใกล้บริเวณแม่เหล็กบนฐานจอภาพหรือวางบนฐานโดยตรง

ข้อมูลจำเพาะ

LCD Panel	Druh monitora Farebný TFI	LCD
	Velkost'	27"W (69 cm)
	Rozstup bodov 0,233 mm (H) x 0,233 mm (V)
	Jas	350 cd/m2(charakteristický)
	Kontrast 100000000:1 Max	(ACM)
	Pozorovací uhol 178° (H) 178° (V) (CR = 10)
	Doba odozvy 6 ms (G ku G)
	Typ panela IPS
	Video Analógové Rozhranie	R, G, B
	Horizontalá frekvencia HDI: 31 - 90 kHz
	Vertikálna frekvencia HDMI	56 - 76 Hz
Farby displeja 1,07 milliardy fairob
Max. obnovovacia frekvencia bodov 241,5 MHz
Maximäne Rozlügenie 2560 x 1440 pri 60 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Trieda energetickej učinnosti
*Ročná spotreba energia		58 (kWh) (pre model so vystupom HDMI)
Spotreba energia	Režim zapnutia	28,44 W (charakteristicxy)
	Režim spänku 0,36 W (charakteristicxy)
	Režim vypnutia	0,25 W (charakteristicxy)
Vstrupý konektor		HDMI 19-kolíkový (iba model so vystupom HDMI) DP (iba model so vystupom DP) Typ C
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (volitěné) DP (iba model so vystupom DP) (volitěné) Typ C
Reproduktory		2 W x 2 (iba model so vystupom Audio) (volitěné)
USB		USB 3.0 x 4
Maximálva veilkost' obrazovky		Horizontáline: 596,74 mm Vertikáline: 335,66 mm
Zdroj napájania		19 V -7,9A
Podmienky prostrendia		Prevádková teplota: 5 až 35 °C Teplota skladovania: -20 až 60 °C Prevádková vhlkost: 20 % až 80 %
Rozmery		611,64 (Ś) x 394,28 ~ 544,28 (V) x 247,17 (H) mm
Hmotnost' (netto)		8,4 kg (netto)
Špecifikácie mechanizmu		Vyklpenie: -5° až +35° (iba v majvysom bode možno ponúknú' 35 stipůnov zaklopenia pre uhol elevácie) Otáčanie: -60° až +60° Nastavenie výšky: 0 mm až 150 mm Vyklápanie: -90° až +90° Odpojitefný stojan: Àno (odpojitefný stojan uvořován'y pomocou skrutky)
Vonkajšie ovládače	Preplnac/tračidlá	Tlačidlo zapnutia PONUKA/ZADAT Vstup	Hlaslost PIP/PBP Klaves E (Empowering)
	Funkcie	Kontrast Jas Ohnisko (iba pre model s analógovým vystupom) Hodiny (iba pre model s analógovým vystupom) Horizontalápoloha (iba pre model s analógovým vystupom) Vertikálna poloha (iba pre model s analógovým vystupom) Zvišné ostrost' 6-osová sýtost' 6-osový odtrieh Gama Teplata fairob sRGB Formát DP Nabijanie USB pri vypnutí	Jazyk Časový limit OSD Automatická konfigurácia (iba pre model s analógovým vystupom) Širokouhlý režim (Uplý/n/pomer strán) Zapnú't/vypnú't ACM Výber vystupného signálu Zap./vyp. DDC/CI Informáce o displeji PIP/PBP Režim rychleho spustenia Automatický zdroj Obnovenie Skončenie
Vělaky špecifikácie možu podliehat zmenám bez predcházajuceho oznámenia.

คุณสามารถค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer อย่างรวดเร็ว (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีระดับไฟฟ้าที่เหมาะสมกับกระแสสลับที่มีในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนจอหรือฝาหลังโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือฝาหลัง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอ LCD ใกล้หน้าต่าง จออาจเสียหายร้ายแรงหากถูกฝน ความชื้น หรือแสงแดด
8. ห้ามกดทับจอ LCD แรงกดที่มากเกินไปอาจทำให้จอเสียหายถาวร
9. ห้ามถอดฝาหลังและห้ามพยายามซ่อมแซมเครื่องด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการตรวจสอบทุกประเภท
10. เก็บจอ LCD ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส การเก็บจอ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
11. ถอดปลั๊กทั้งหมดออกจากจอทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณของจอสำหรับพีซีหลุดลุ่ยหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
13. หน้าจอ LCD หรือแผงด้านหลังเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งเสาเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกแน่นกับเสาแล้ว (สำหรับบางรุ่น)
4. ยึดฐานเข้ากับเสาโดยหมุนสกรูพร้อมแหวนหรือใช้ไขควงที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพ และถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอเข้ากับช่องเสียบไฟที่ด้านหลังของจอ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอ และปลายอีกด้านหนึ่งเข้ากับเต้ารับที่มีสายดินอย่างถูกต้องซึ่งจ่ายไฟกระแสสลับ
3. สาย USB 3.1 Type C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB-C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ

1. พอร์ต USB 3.1 Type A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type A เข้ากับพอร์ตบนจอของคุณ และ

ปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ภายนอกของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type A บนจอ คุณต้องทำตามขั้นตอนก่อนหน้านี้ก่อน

1. เลือก ปิดใช้งานการชาร์จ USB เปิด/ปิด เพื่อเปิดหรือปิดใช้งานฟังก์ชัน ปิดใช้งานการชาร์จ USB

ปุ่มภายนอก

เลขที่ ไอคอน รายการ คำอธิบาย

1,2	Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
3 Input	Indgangsknap	Tryk for at skifte indgangskilde.
4 Lydstyrkeknap		Tryk for at aktivere justeringskyderen til lydstyrke.
5 OSD-funktioner		Tryk for at få vist OSD. Tryk igen for at foretage et valg i OSD.
6 PIP/PBP	PIP/PBP-knap	Tryk for at aktivere PIP/PBP-funktionen.
7 Empowering-knap		Tryk på Empowering-knappen for at Åbne Acer eColor Management OSD og få adgang til scenarietilstandene.

กฎและข้อบังคับด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรอื่นที่ไม่ใช่วงจรที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

ยกจอภาพโดยจับที่ฐานเพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้อุปกรณ์นี้ซึ่งได้รับจาก FCC (Federal Communications Commission) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์และ/หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่นำอุปกรณ์ไปทิ้งที่จุดรับคืนที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้แน่ใจว่าอุปกรณ์ถูกนำกลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางใกล้หรือบนสนามแม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

LCD-panel	Driversystem TFT farve-LCD
	Størrelse 27"W (69 cm)
	Pixelafstand: 0,233 mm (H) x 0,233 mm (V)
	Lysstyrke	350 cd/m² (typisk)
	Kontrast 10000000:1 Maks. (ACM)
	Betragtningsvinkel 178° (H) 178° (V) (CR=10)
	Spartid 6 ms (G til G)
	Paneltype IPS (In-Plane Switching)
	Video R, G, B analogt interface
	H-frekvens HDMI: 31 - 90 KHz
	V-frekvens HDMI: 56 - 76 Hz
Skaermfarver 1,07B farver
Pixelfrekvens 241,5 MHz
Maksimal oploning 2560 x 1440 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiklasse B
*Ärligt energiforbrug		58 (kWh) (til model med HDMI-indgang)
Stromforbrug	Tændt tilstand	28,44 W (typisk)
	Slumretilstand	0,36 W (typisk)
	Slukket tilstand	0,25 W (typisk)
Indgangstik		HDMI 19 ben (kun model med HDMI-indgang)DP (kun model med DP-indgang)Type C
Videoindgangssignal		HDMI-signal (kun model med HDMI-indgang) (ekstraudstyr)DP (kun model med DP-indgang) (ekstraudstyr)Type C
Hojttalere		2 W x 2 (kun model med lydindgang) (ekstraudstyr)
USB		USB 3.0 x 4
Maksimal skærmstørrelse		Vandret: 596,74 mmLodret: 335,66 mm
Strømkilde		19 V ---- 7,9 A
Miljohensyn		Driftsterperature: 5° til 35° COpbevaringsgtemp.: -20° til 60° CLuftfugtighed ved drift: 20% til 80%
Mäl		611,64 (B) x 394,28 ~ 544,28 (H) x 247,17 (D) mm
Vægt (N. W.) 8,4 kg (netto)
Funktionsspecifikationer		Hældning: -5° til +35° (der kan kun opnäs en bagudvendt hældning på 35 grader i den hojeste position)Drejning: -60° til +60°Hændeindstilling: 0 mm til 150 mmDrejetap: -90° til +90°Aftagelig fod: Ja (aftagelig fod med skrueudlønning)
Udvendige knapper	Knapper	Tænd/sluk-knapLYdstyrkePIP/PBPE(Mechanical)
		Menu/ENTERIndgangValg af indgangssignalDDC/CI Til/FraOplysninger om skærmPIP/PBPHurtig opstartAutomatisik kildeNulstilAflut
	Funktioner	Super skarphedValg af indgangssignalDDC/CI Til/FraOplysninger om skærmPIP/PBPHurtig opstartAutomatisik kildeNulstilAflut
Alle specificationer kan øendres utden varsel.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าพิกัดกระแสไฟฟ้าของจอภาพตรงกับไฟบ้านในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดจอภาพเบาๆ
3. ห้ามขัดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง การที่จอต้องสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดหรือกระแทกจอ LCD แรงเกินไป เพราะอาจทำให้จอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการซ่อมแซมทั้งหมด
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง +60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กจอออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
11. สายสัญญาณระหว่างจอกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่หน้าจอ LCD หรือหน้าจอสัมผัสกับฝน หน้าจอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอเข้ากับขาตั้ง

1. นำจอออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (ในบางรุ่น)
3. ล็อกโดยหมุนตามเข็มนาฬิกา ตรวจสอบให้แน่ใจว่าส่วนฐานล็อกเข้ากับขาตั้งแล้ว (ในบางรุ่น)
4. ติดตั้งเข้ากับฐานโดยหมุนด้วยวัตถุปลายแบน (เช่น ไขควง) หรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดเครื่องจอและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

a. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอเข้ากับช่องเสียบไฟที่ด้านหลังจอ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอ และปลายอีกด้านเข้ากับเต้ารับที่ต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอ และอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีอินพุต USB Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับจอแสดงผล และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เช่น เมาส์หรือฮับ USB) ทำตามขั้นตอนก่อนหน้านี้ก่อน เพื่อให้คุณสามารถใช้พอร์ต USB 3.1 Type-A ของจอแสดงผลได้
5. คุณสามารถปิดหรือเปิดใช้งานฟังก์ชัน USB Charging ได้โดยเลือก Power-off USB Charging

อุปกรณ์ควบคุมภายนอก

NroKuvakeKohtaKuvaus
1, 2	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytketynä.Oransii merkkivalo tarkoittaavalmiustilaa/virransästötilaa.
3 Input Tulo-painike		Painamalla painiketta voit vaihtaa tulolähdettä.
4	Äänenvoim.-painike	Painamalla painiketta voit ottaaäänenvoimakkuuden liukusaätimen käyttoön.
5 OSD-töminnot		Painamalla tätä saat OSD:n näkyviin.Painamalla uudelleen voit tehdä valinnan OSD:ssä.
6	PIP/PBP	PIP/PBP-painike Ota PIP/PBP-toiminto käyttoön.
7	e	Empowering-painike Voit avata Acer eColor Management OSD:nja käyttaa skenaariotiloja painamalla Empowering-painiketta.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ (ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์) ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ของคำสั่งต่อไปนี้: คำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

อย่ายกจอแสดงผลโดยจับที่ฐาน เพื่อป้องกันความเสียหาย

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องทำด้วยสายเคเบิลที่มีฉนวนป้องกันตามข้อกำหนดของคำสั่ง EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์สื่อสาร เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใด ๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์การใช้งานที่ FCC (Federal Communications Commission) มอบให้แก่ผู้ใช้ในการใช้งานอุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับของ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานแล้วในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์ที่ทำเครื่องหมายบนอุปกรณ์หรือบรรจุภัณฑ์นี้หมายความว่าไม่ควรทิ้งอุปกรณ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่เลิกใช้งานแล้วไปยังจุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดเพื่อนำไปรีไซเคิล การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานแล้วไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์รีไซเคิล หรือผู้ค้าปลีกที่คุณซื้ออุปกรณ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์ไฟฟ้าบางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกาข้อมือ หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือชั่วคราวหากสัมผัสกับสนามแม่เหล็กแรงสูง ไม่ควรวางอุปกรณ์ไฟฟ้าไว้ในบริเวณแม่เหล็กที่ฐานของจอภาพหรือใกล้กับบริเวณนั้น

ข้อมูลจำเพาะทางเทคนิค

LCD-panelesi	Ohjausjärkestelmä TFT	Color LCD
	Koko 27"W (69 cm)
	Pikseliväli	0,233 mm (V) x 0,233 mm (P)
	Kirkkaus	350 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	178° (P) (CR=10)
	Vasteaika 6 ms (G/G)
	Panellityppi In-Plane	Switching (IPS)
	Video R, G, B analoginen liitäntä
	H-taajuus HDMI: 31 - 90 KHz
	V-taajuus HDMI: 56 - 76 Hz
Näytövärit 1,07B Colors
Pistekellotaajuus 241,5 MHz
Enimmästarkkuus 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka B
*Vuottainen energiankulutus 58 (kWh) (HDMI-tulomallisa)
Virrankulutus	Päällä 28,44 W (typpillinen)
	Lepotila	0,36 W (typpillinen)
	Pois	0,25 W (typpillinen)
Tulolitäntä		HDMI 19-nastainen (vain HDMI-tulomalli) DP (vain DP-tulomalli) Type-C
Videotulosignaal		HDMI-signaal (vain HDMI-tulomalli) (valinnainen) DP (vain DP-tulomalli) (valinnainen) Type-C
Kaiuttimet		2 W x 2 (vain äänitulomalli) (valinnainen)
USB		USB 3.0 x 4
Näytöruudun enimmäskoko		Vaakasuora: 596,74 mm Pystysuora: 335,66 mm
Virtualhde		19 V --- 7,9 A
Ympäristötekijät		Käytölämpötila: 5 - 35 °C Varastointilämpötila: -20 - +60 °C Ilmankosteus: 20 - 80 %
Mitat		611,64 (L) x 394,28 - 544,28 (K) x 247,17 (S) mm
Paino (netto)		8,4 kg (netto)
Mekanism tiedot		Kallistus: -5° - +35° (kaltevuuskulman 35 steen kallistus on mahdollinen vain korkeimmasa pisteessä) Kierto: -60° - +60° Korkeuden sääto: 0 - 150 mm Nivelöinti: -90° - +90° Irrotettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautusruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainike VALIKKO/SYÖTÄ Tulo E(Mp-powering)-painike
	Toiminnot	Kontrasti Kirkkaus Tarkennus (vain analoginen tulomalli) Taajus (vain analoginen tulomalli) Vaakasijainti (vain analoginen tulomalli) Pystysijainti (vain analoginen tulomalli) Superterävyss 6-aksel. satur. 6-aksel. sävy Gamma Värin lampaïsyyss sRGB DP-muoto Virta pois pääälä USB-lataus Näytöiedot PIP/PBP Pika-aloitustila Autom. lahde Nollaus Lopeta
Kaikkia tekniä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

คู่มือการใช้งานและเอกสารอื่นๆ ของผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การคำนวณการใช้พลังงานต่อปีอ้างอิงจากการใช้พลังงานโดยทั่วไป 4 ชั่วโมงต่อวัน เป็นเวลา 365 วันต่อปี

คำแนะนำเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ ฉีดน้ำยาทำความสะอาดชนิดอ่อนลงบนผ้า แล้วเช็ดจอภาพอย่างเบามือ ห้ามฉีดหรือเทน้ำยาลงบนจอภาพหรือตัวเครื่องโดยตรง
3. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอภาพ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพโดนฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
6. ห้ามกดที่หน้าจอ LCD แรงเกินไป เพราะอาจทำให้หน้าจอเสียหายถาวรได้
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
8. ควรเก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวรได้
9. คุณต้องถอดจอออกจากแหล่งจ่ายไฟทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
10. สายสัญญาณจากจอไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
11. จอ LCD หรือตัวเครื่องเสียหาย

วิธีติดตั้งจอเข้ากับฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งขาจอเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

วิธีเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์ -2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับช่องเสียบไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับที่มีสายดิน
3. สาย USB 3.1 Type C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. พอร์ต USB 3.1 Type A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type A บนจอภาพ คุณต้องทำตามขั้นตอนก่อนหน้านี้ให้เสร็จก่อน

1. เลือก ปิดการชาร์จ USB เปิด/ปิด เพื่อเปิดหรือปิดใช้งานฟังก์ชัน ปิดการชาร์จ USB

ตัวควบคุมภายนอก

Nr.IkonElementBeskrivelse
1,2	O	Strømknapp/-indicator	Slår skjermen på/av. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
3	Input	Inngang-knapp	Trykk for Å veksle mellom inngangskilder.
4	Voluriknapp		Trykk for Å aktivere glidebryteren for volum.
5	OSD-funksjoner		Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
6	PIP/PBP	PIP/PBP-knapp	Trykk for Å aktivere PIP/PBP-funksjonen.
7	e	Empowering-tast	Trykk på Empowering-tasten for Å äpne Acer eColor Management OSD og fà tilgang til scenariomodiene.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างเครื่องส่งและเครื่องรับ เชื่อมต่อเครื่องส่งเข้ากับเต้ารับบนวงจรอื่นที่ต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐานจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลข้อมูลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจาก Federal Communications Commission ถูกเพิกถอน

เงื่อนไขการใช้งาน

อุปกรณ์นี้สอดคล้องกับส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์แสดงว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่เป็นความรับผิดชอบของคุณที่จะกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและการนำกลับมาใช้ใหม่แยกต่างหากของอุปกรณ์ที่ใช้แล้ว ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพและสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางบนส่วนแม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

LCD-panel	Kjøresystem TFT farge-LCD
	Størrelse 27"W (69 cm)
	Pikselmål 0,233 mm (H) x 0,233 mm (V)
	Lysstyrke	350 cd/m2(typisk)
	Kontrast 100 000 000:1 maks.	(ACM)
	Synlig vinkel 178° (H) 178° (V)	(CR=10)
	Responstid 6 ms (G til G)
	Paneltype IPS (in-Plane Switching)
	Video R, G, B analogt greneşnitt
	H-frekvens HDMI: 31-90 KHz
	V-frekvens HDMI: 56-76 Hz
Visningsfarger 1,07 B farger
Punktklokke 241,5 MHz
Maksimal opplo:sning 2560 x 1440 ved 60 Hz
Plug & Play VESA DDCCI/DDC2B
Klasse for energieffektivitet		B
* Årlig energiforbruk		58 (kWh) (for modell med HDMI-inngang)
Stromforbruk	På-modus 28,44 W (typisk)
	Hvilemodus	0,36 W (typisk)
	Av-modus	0,25 W (typisk)
Inngangskobling		HDMI, 19-pinners (bare modell med HDMI-inngang)DP (bare modell med DP-inngang)Type C
Signal for videoinngang		HDMI-signal (bare modell med HDMI-inngang) (tilleggsutstyr)DP (bare modell med DP-inngang) (tilleggsutstyr)Type C
Høytalere		2 W x 2 (bare modell med lydingang) (tilleggsutstyr)
USB		USB 3.0 x4
Maksimal skjermstørrelse		Horisontalt: 596,74 mmVertikal: 335,66 mm
Stromkilde		19 V —— 7,9 A
Miljomessige hensyn		Driftstemp.: 5° til 35 °CLagringstemp.: -20° til 60 °CDriftersfuktighet: 20 % til 80 %
Mäl		611,64 x 394,28 ~ 544,28 x 247,17 mm (B x H x D)
Vekt (n.v.)		8,4 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5° til +35° (bare på det høyeste punktet kan 35 graders helling bakovervare mulig for høydevinkelen)Dreiemekanisme: -60° til +60°Høydejustering: 0 mm til 150 mmAkse: -90° til +90°Avtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjøring)
Eksterne kontrollere	Bryter/knapper	StromknappVolumMEN/Y/ENTERPIP/PBPE(Mechering)-tast
	Funksjoner	KrontratSpråkOSD-tidsavbruddFokus (bare modell med analog ingang)Auto. konfigurasjon (bare modellmed analog ingang)H. posisjon (bare modell med analog ingang)V. posisjon (bare modell med analog ingang)Super skarphetValg av ingangssignalDDC/CI på/avFargetone ved 6-akseVisningsinformasjonPIP/PBPHurtgstartmodusAutokildeTilbakerstillAvslutt
		Metning ved 6-akseFargetone ved 6-akseGammaPIP/PBP
		FargetemperatursRGB
		DP-format
		Slå av USB-lading
Alle spesifikasjoner kan endres uten varsel.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer * การใช้พลังงานต่อปีคำนวณจากการใช้ไฟฟ้าปกติ 4 ชั่วโมงต่อวัน 365 วันต่อปี

Acer LCD Monitor Hzli Bavlangu (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับไฟฟ้าที่สามารถทำงานกับไฟ AC ที่มีอยู่ในตำแหน่งของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟ
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดจอภาพอย่างเบามือ อย่าฉีดหรือเทของเหลวใดๆ ลงบนจอภาพหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอภาพ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
6. อย่ากดที่จอภาพ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
7. อย่าเปิดฝาเครื่องหรือพยายามซ่อมแซมด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ผ่านการรับรอง
8. เก็บจอภาพ LCD ในอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
10. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
11. หากมีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. หากจอภาพ LCD หรือตัวเครื่องเสียหาย

จอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. วางขาตั้งเข้ากับฐาน (ในรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานพอดีกับขาตั้ง (ในรุ่นที่เลือก)
4. ใช้ไขควงปากแบนหรือเหรียญหมุนสกรูเพื่อยึดฐานเข้ากับขาตั้ง (ในรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. การเชื่อมต่อสาย HDMI 2-1 (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

การเชื่อมต่อสาย DP 2-2 (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟจอภาพเข้ากับพอร์ตไฟที่ด้านหลังจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับ AC ที่มีการต่อสายดินอย่างเหมาะสม
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และเสียบปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A)

เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพของคุณ

และเสียบปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ โปรดทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้นก่อน

1. เลือก เปิด/ปิด การชาร์จ USB เมื่อปิดเครื่อง เพื่อเปิดหรือปิดใช้งานฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง

ตัวควบคุมภายนอก

Numara	Simge	Öğe	Açıklama
1, 2	#	Güçduğmesi/göstergesi	Monitorı,açar,kapatır.Mavi,açıkolduguunugösterir.Kehribar rengi,bekleme/güçtasarrufu modunda olduguun Güsterir.
3	Input	Girişduğmesi	Giriş kaynaklıarıarasinda geleç,is yapmak,isin basın.
4	#	Sesseviyesi duğmesi	Sesseviyesi kayma olçebin etkinleşirmek,isin basın.
5	#	O	OSD'yi,güruntülemek,isin basın.OSP'debir.Sectionim girmek,isin tekrar basın.
6 PIP/PBP		PIP/PBPduğmesi	PIP/PBP,islevini etkinleşirmek,isin basın.
7	e	Empoweringkey	Acer eColor Management OSD'yi,açmakve scenaro modlarina ülşmak,isinEmpowering Key tuşuna basın.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

CE Uygunluk Beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt, alınan her müdahaleyi üstlenmek durumundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การทิ้งอุปกรณ์ในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์และบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ คุณควรนำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกทิ้งและการรีไซเคิลผลิตภัณฑ์ของคุณด้วยวิธีนี้จะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าผลิตภัณฑ์ถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งผลิตภัณฑ์ที่ใช้แล้วของคุณ โปรดติดต่อเทศบาลท้องถิ่น หน่วยงานบริการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก และอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหากสัมผัสกับสนามแม่เหล็กแรงเกินไป ควรเก็บอุปกรณ์อิเล็กทรอนิกส์ให้ห่างจากสนามแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะทางเทคนิค

LCD Panel	Sürülcü Sisteml TFT Renkli LCD
	Boyut 27"W (69 cm)
	Piksel Araişi	0,233 mm (Y) x 0,233 mm (D)
	Parlaklik	350 cd/m2(Tipik)
	Kontrast 100.000.000:1 Maks (ACM)
	Görülebilir Aci178° (Y) 178° (D) (CR=10)
	Tepki Süresi 6 ms (G - G)
	Panel Türı In-Plane Switching
	Video R, G, B Analog Arabirim
	Yatay Frekans HDMI: 31	-90 KHz
	Dikey Frekans HDMI: 56	-76 Hz
Ekran Renkleri 1,07 B Renk
Dot Clock 241,5 MHz
Maksimum Çozünurlük 2560 x 1440 @ 60 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimlilişni		B
*Yılık Enerji Tüketimi		58 (kWh) (HDMI girişi Modeli İçın)
Güç Tüketimi	Açık Mod	28,44 W (Tipik)
	Uyku Modu	0,36 W (Tipik)
	Kapali Mod	0,25 W (Tipik)
Girgis Bağlayüzisi		HDMI 19 pim (Sadece HDMI Girişi Model)DP (Sadece DP Girişi Model)Type C
Girgis Video Sinyali		HDMI sinyali (Sadece HDMI Girişi Model) (Isteşbaşa)DP (Sadece DP Girişi Model) (Isteşbaşa)Type C
Hoparlörler		2 W x 2 (Sadece Ses Girişi Model) (Isteşbaşa)
USB		USB 3,0 x 4
Maksimum Ekran Büyüklügü		Yatay: 596,74 mmDikey: 335,66 mm
Güç Kaynaya		19 V —— 7,9 A
Çevresel Durumlar		Çalıma Sıcakkı: 5° - 35°C Saklama Sıcakkı: -20° - 60°CÇalıma Nem Araişi: %20 - %80
Boyutlar		611,64 (G) x 394,28 - 544,28 (Y) x 247,17 (D) mm
Ağırlik (Net)		8,4 kg (net)
Mekanizma Teknik Özellikleri		Eşim: -5° - +35° (Yükselme açın)içın sadece en yükssek noktada 35 derecelik yaslanma sunulabilir)Donus: -60° - +60°Boy ayarlamasi: 0 mm - 150 mmPivot: -90° - +90°Aynilabilir ayak noktası: Evet (Vidanin Çiçariilmasiyla ayak ayrnilabilir)
Harici konntroller	Anahtar/Dügmeler	Güç DüşmesiMENÜ/GIRISGirisE(Mempowering)Key
	Islevler	KontrastPariakiLodak (sadece Analog girişi model)Saat (sadece Analog girişi model)Yatay Konum (sadece Analog girişi model)Dikey Konum (sadece Analog girişi model)Super Netlik6 eks. Doygun6 eks. TonGammaRenk SıcakkıssRGBDP FormalıGüç Kapali USB ŞarjıÇişlş
Tüm teknik özelliklerde bildirim yapilmadandehyisiklige gidile bilir.

คุณสามารถค้นหาคู่มือผู้ใช้และเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*คำนวณจากการใช้พลังงานโดยทั่วไปที่ 4 ชั่วโมงต่อวัน 365 วันต่อปี

1. Pulverizati o solutie de curatat fara solvent pe o carpa si curatati usor ecranul.
2. NU PULVERIZATI SI NU TURNATI NICIODATA LICHIDE DIRECT PE ECRAN SAU PE CARCASA.
3. NU APLICATI SUBSTANTE DE CURATARE PE BAZA DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASA. Acer nu isi asuma raspunderea pentru daunele cauzate in urma utilizarii substantelor de curatare pe baza de amoniac sau alcool.
4. Nu plasati monitorul LCD in apropiere de fereastra. Expunerea monitorului la ploaie, umezeala sau lumina solara il poate deteriora serios.
5. Nu aplicati presiune pe ecranul LCD. Presiunea excesiva poate provoca deteriorari permanente ecranului.
6. Nu scoateti capacul si nu incercati sa reparati dvs. aceasta unitate. Reparatiile de orice natura trebuie efectuate de un tehnician autorizat.
7. Pastrati monitorul LCD intr-o camera cu temperatura de -20° pana la +60°C (-4° pana la +140°F). Pastrarea monitorului in afara acestui interval poate provoca deteriorari permanente.
8. Scoateti imediat din priza monitorul si apelati la un tehnician autorizat daca apare vreuna dintre urmatoarele situatii:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a varsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorat/a.

Atasarea monitorului la baza

1. Scoateti monitorul din ambalaj.
2. Atasati suportul cu picior la baza. (pentru modelele selectate)
3. หมุนตามเข็มนาฬิกาเพื่อติดตั้ง ตรวจสอบว่าฐานติดตั้งบนขาตั้งเรียบร้อยแล้ว (สำหรับรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาตั้งโดยใช้สกรู โดยใช้ปีกนกในตัวหรือเหรียญที่เหมาะสม (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบว่าทั้งจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับที่ต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ให้เสร็จก่อน

1. เลือก Power-off USB charge ON/OFF (การชาร์จ USB ในขณะปิดเครื่อง เปิด/ปิด) เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB ในขณะปิดเครื่อง

คำสั่งภายนอก

Nr.	Pictogramă	Element	Descriere
1,2		Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornță. Chihlimbariu indică modul standby/economie de energia.
3 Input		Buton pentru intrare	Apăsași pentru a comuta înțre sursele de intrare.
4	Butonțu Volum		Apăsași pentru a activa scala de reglare a volumului.
5		F	Apăsași pentru a vizualiza OSD. Apăsași din nou pentru a introduce o selecție în OSD.
6	PIP/PBP	Butonul PIP/PBP	Apăsași pentru a activa functția PIP/PBP.
7	e	Tasta Empowering	Apăsași pe tasta Empowering pentru a DESCHE DE OSD-ul Acer eColor Management și a accesa modurile de scenariu.

ข้อกำหนดด้านกฎระเบียบและความปลอดภัย

ข้อกำหนดเกี่ยวกับ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าอยู่ภายในขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดส่วนที่ 15 ของ FCC ขีดจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับหรือวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU คำสั่ง 2014/35/EU เกี่ยวกับแรงดันไฟฟ้าต่ำ และคำสั่ง RoHS 2011/65/EU และ 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกัน เพื่อรักษาความสอดคล้องกับข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ มีความเป็นไปได้ที่การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองจะก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานอุปกรณ์นี้ ซึ่งรับรองโดยคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่นำผลิตภัณฑ์ที่หมดอายุการใช้งานไปทิ้งที่จุดรวบรวมขยะที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่หมดอายุการใช้งานอย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่หมดอายุการใช้งาน โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต คอมพิวเตอร์ แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรแม่เหล็ก เป็นต้น มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ใกล้กับบริเวณแม่เหล็กที่ฐานของจอภาพหรือบนบริเวณนั้นโดยตรง

ข้อมูลจำเพาะ

Panou LCD	Sistem de actionare LCD	color TFT
	Dimensiune 27"W (69 cm)
	Pas pixeli 0,233 mm (H) x 0,233 mm (V)
	Luminozitate	350 cd/m2 (tipic)
	Contrast 100.000.000:1 Max (ACM)
	Unghi de vizualize 178° (H) 178° (V) (CR=10)
	Timp de raspuns 6 ms (G - G)
	Tip panou In-Plane Switching - IPS
	Video	Interfăţă analogica R, G, B
	Frecventa ortonzală	HDMI: 31 - 90 KHz
	Frecventa verticală	HDMI: 56 - 76 Hz
Culori afşate Culori 1,07B
Frecventa de ceas 241,5 MHz
Rezoluțe maximă		2560 x 1440 la 60 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetică		B
*Consum anual de energia		58 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbită	Modul Pormit	28,44 W (tipic)
	Modul Repaus	0,36 W (tipic)
	Modul Oprit	0,25 W (tipic)
Conector de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI) DP (numai la modelul cu intrare DP) Tipe C
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional) DP (numai la modelul cu intrare DP) (optional) Tipe C
Difuzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4
Dimensiune maximă ecran		Orontală: 596,74 mm Verticală: 335,66 mm
Sursă de alimentare		19 V —— 7,9 A
Considerazioni privind mediol		Temp. de funzionare: 5 ° - 35 °C Temp. de depositare: -20° - 60 °C Umiditate in timpul funzionarii: 20% - 80%
Dimensiuni		611,64 (L) x 394,28 ~ 544,28 (h) x 247,17 (l) mm
Masa (netă)		8,4 kg (net)
Specificați privind mecanismul		Încinarre: -5° - +35° (Numai in punctul cel mai inait unghiul de ridicare poate fi de 35 grade inclinare) Rotire: -60° - +60° Reglarea inațimii: 0 mm - 150 mm Pivotare: -90° - +90° Suport cu picior detașabil: Da (suport cu picior detașabil cu prindere cușrub)
Comenzi externe	Comutator/butoane	Buton de alimentare MENI/U/ENTER Intrare Contrast Luminozitate Focalizare (numai la modelul cu intrare analogica) Ceas (numai la modelul cu intrare analogica) Poziție ortonzală (numai la modelul cu intrare analogica) Poziție verticală (numai la modelul cu intrare analogica) Claritate superiore Saturțe pe 6 axe Nuante pe 6 axe Gamă Temperatură culoare sRGB Format DP Încărcare USB cu aparatul oprit	Volum PIP/PBP Tasta Empowering (E)
	Funți		Limbă Expirare OSD Configurare automată (numai la modelul cu intrare analogica) Modul Wide (Complet/Aspect) ACM Pormit/Oprit Selectare semnal de intrare DDC/CI Pormit/Oprit Informatiți monitor PIP/PBP Modul Pornire rapidă Sursă automată Resetare lesire
Toate specificațiile pot fi schimbate fãrã notificare prealabiâlã.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณจากการใช้งานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือการตั้งค่าอย่างรวดเร็วสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. เพื่อทำความสะอาดจอภาพ LCD: โปรดทราบว่าจอภาพของคุณถูกออกแบบมาสำหรับการใช้งานกับสารเคลือบป้องกันแสงสะท้อนบนพื้นผิว
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดลงบนผ้า (โดยไม่ฉีดลงบนจอโดยตรง) แล้วเช็ดหน้าจอเบา ๆ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบ
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การโดนแสงแดด ฝน หรือแสงจ้าโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. ห้ามกดหรือกระแทกที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการซ่อมบำรุงทุกครั้ง
9. เก็บจอ LCD ไว้ในที่ที่มีอุณหภูมิตั้งแต่ -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอ LCD ไว้ในที่ที่มีอุณหภูมิเกินช่วงนี้อาจทำให้เกิดความเสียหายได้
10. อย่าลืมถอดปลั๊กไฟออกจากจอภาพและนำไปให้ช่างเทคนิคที่ได้รับอนุญาตเมื่อเกิดปัญหาหรือสถานการณ์พิเศษดังต่อไปนี้:

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีรอยแตกบนตัวเครื่อง LCD หรือจอภาพถูกทำตก

จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามลูกศรบนตัวยึดเพื่อล็อกขาตั้ง ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์หรือเต้ารับ
2. 2-1 สาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 สาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์
3. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
4. เสียบปลายสายไฟเข้ากับจอภาพ แล้วเสียบปลั๊กเข้ากับเต้ารับที่มีสายดิน
5. สาย USB 3.1 Type-C (เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์พกพา
6. พอร์ต USB 3.1 Type-A (ดาวน์ลิงก์, สำหรับเชื่อมต่ออุปกรณ์ Type-A) ใช้สาย USB Type-A เส้นเดียวเชื่อมต่อพอร์ต USB บนจอภาพของคุณ และปลายอีกด้านหนึ่งเชื่อมต่อกับอุปกรณ์ (เมาส์, ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้เชื่อมต่อปลายด้านแรกก่อน
7. เลือกเปิด/ปิดฟังก์ชันการชาร์จผ่าน USB เมื่อเชื่อมต่อหรือถอดปลั๊ก เพื่อเปิด/ปิดใช้งาน

การเลือกการควบคุม

Homep	Икona	Еlement Oписанne
1,2		Бутон за Зарangsва иndиатор
3	Input	Бутон за вхов
4	+	Бутон за сима на звука
5		Фуншни на OSD
6	PIP/PBP	Бутон PIP/ PBP
7	e	Клавиш Empowering

ข้อควรระวังด้านความปลอดภัย

คำประกาศจากคณะกรรมการการสื่อสารกลาง (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้รับการติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อุปกรณ์นี้ ผ่านการรับรอง และอาจก่อให้เกิดการรบกวนในการติดตั้งเฉพาะสถานที่ หากอุปกรณ์ได้รับการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งข้อต่อไปนี้:

• โปรดอย่าวางสิ่งของไว้บนเสาอากาศของเครื่องรับ
• การเชื่อมต่ออุปกรณ์เข้ากับระยะห่างระหว่างอุปกรณ์กับปลั๊กไฟ การเชื่อมต่ออุปกรณ์เข้ากับขั้วต่อสายดิน ซึ่งแตกต่างจากขั้วที่เชื่อมต่อกับปลั๊กไฟ โปรดปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดที่จำเป็นและบทบัญญัติที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายของจอภาพ อย่ายกขึ้นจากฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์อื่นต้องใช้สายเคเบิลที่มีฉนวนป้องกัน เพื่อให้เป็นไปตามข้อกำหนด EMC

เบาะ: อุปกรณ์ต่อพ่วง CTba

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่มีเครื่องหมายรับรองความสอดคล้องกับข้อจำกัดสำหรับคลาส B อาจเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้ป้องกันอาจทำให้การรับสัญญาณโทรทัศน์ลดลง

คำเตือน

การดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งกำหนดโดยคณะกรรมการการสื่อสารกลาง (FCC)

การทำงานที่ถูกต้อง

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ต้องการ

เบาะ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะจากผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่รับผิดชอบในการกำจัดอุปกรณ์เสียของคุณโดยส่งมอบให้กับจุดรวบรวมขยะที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรวบรวมและการรีไซเคิลอุปกรณ์เสียของคุณแยกต่างหาก ณ เวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่ามีการรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อควรระวังเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ตคอมพิวเตอร์ แล็ปท็อป โทรศัพท์มือถือ นาฬิกาข้อมือ ลำโพง อุปกรณ์สื่อสาร บัตรเครดิต บัตรแม่เหล็กสำหรับบัตรผ่าน ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายชั่วคราวหรือถาวรหากวางใกล้หรือบนสนามแม่เหล็กที่แรง อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางใกล้หรือบนบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะ

LCD панen	Улравливаши симема	TFT цетен LCD д��пени
	Размер 27"W (69 cm)
	Сълka на пькселпite	0,233 MM (X) x 0,233 MM (B)
	Ярков	350 cd/m2 (т��чна)
	Конtr pact	100000000:1 Мас. (ACM)
	ъл на вижданe	178° (X) 178° (B) (CR=10)
	В徕е за peakцяя	6 ms (G do G)
	Тин на палena	In-Plane Switching (Завлгане на кристалITE веда равлиа)
	Виdeo	R, G, В做一个логов Interфец
	Хорзонтalinha чесота	HDMI: 31 - 90 KHz
	ВерTKДALNA чесота	HDMI: 56 - 76 Hz
Цевтоve на диспег		1,07B Zubята
Dot Clock (Чеб耗费а на сканирaine)		241,5 MHz
Марсmaлна розолюця		2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Клас на有很大усяпая有很大усяпая		B
*Тошни Кочсмача на有很大усяпая		58 (kWh) (эд мodyел на вхда HDMI)
Консумаця на有很大усяпая	Влухουн有很大усям	28,44 W (т��чно)
	Рожим有很大усяк	0,36 W (т��чно)
	Излкунчουн有很大усям	0,25 W (т��чно)
Вхoden конектор		HDMI 19 пima (само за мodyел с вхда HMI) DP (само за мodyел с вхда DP) Type C
Вхoden вideо сигнад		HDMI сигнад (само за мodyел с вхда HMI) (пция) DP (само за мodyел с вхда DP) (пция) Type C
Говорітelli		2 W x 2 (само за мodyел с audио вхда) (пция)
USB		USB 3.0 x 4
М配电мален размер на有很大усяпая		Xorizontaltanen: 596,74 mm ВерTKДALNA: 335,66 mm
Източник на зхраразвае		19 V --- 7,9 A
Екогогучни сьобраожения		Равоча Tempeparatura: 5°do 35°C Tempeparatura на сьхраожения: -20°do 60°C Равоча влажноct: 20%do 80%
Размер		611,64 (Ш) x 394,28 ~ 544,28 (Б) x 247,17 (Д) MM
Терло (N. W.)		8,4 кг (нето)
Спесифikuати на мөханизma		Нakларане: -5°do +35°(само в有很大-bибоката точka може за се поочи hakлоон от 35 гадуca за bглпа наддигане) Вертуге: -60°do +60° Кориг趟а на вибочинatable: 0 MM do 150 MM Ос: -90°do +90° Стейka с поинькho крач: Дa (Стейka с поинькho краче с виHT)
Вьнши съл'tи за уралгени	Клоч/Бутоны	Бутон на зхраразвае Мени/Бьвжданe Вхod Клавиш E(Empowering)
	Фын��и	Конtr pact Ярков Фокус (само за мodyел с саналогов вхда) Часовник (само за мodyел с саналогов вхда) Хорзонтalinna поочи (само за мodyел с саналогов вхда) ВерTKДALNA поочи (само за мodyел с саналогов вхда) Суэр oct对接а Нас�нөнөүв Tб 6цяты 6цяты Гама Тerm�ратура на有很大уся sRGB DP Формат Фын��и зада неpres USB рели зхлочикою зхраразвае Фын��и зада зхлочикою зхраразвае Фын��и зада зхлочикою зхраразвае
Вс neuropсь съл'tи за уралгени

คู่มือการติดตั้งจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านความปลอดภัยต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD ตรวจสอบให้แน่ใจว่าข้อกำหนดด้านแหล่งจ่ายไฟของจอภาพตรงกับแหล่งจ่ายไฟในสถานที่ใช้งาน

ปิดจอภาพ LCD และถอดปลั๊กไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายอินทรีย์ลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจอด้วยการเคลื่อนไหวเบา ๆ ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. ห้ามกดที่หน้าจอ LCD แรงกดที่รุนแรงอาจทำให้หน้าจอเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
4. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ จอภาพอาจเสียหายถาวร
5. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
6. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์เสียหาย
7. มีของเหลวเข้าจอภาพ LCD หรือจอภาพถูกฝน
8. จอ LCD หรือตัวเครื่องอาจเสียหายได้

การติดตั้งจอเข้ากับฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งขาจอเข้ากับฐาน (เฉพาะรุ่นที่เลือก)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาแล้ว (เฉพาะรุ่นที่เลือก)
4. ยึดฐานเข้ากับขาโดยหมุนสกรูด้วยไขควงที่ให้มาหรือไขควงที่เหมาะสม (เฉพาะรุ่นที่เลือก)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดปลั๊กคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบให้แน่ใจว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอเข้ากับช่องจ่ายไฟด้านหลังจอ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอ และปลายอีกด้านเข้ากับเต้ารับ AC ที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอ และปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับจอ และปลายอีกด้านเข้ากับอุปกรณ์ภายนอก (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A กับจอ คุณต้องทำตามขั้นตอนก่อนหน้านี้ก่อน
5. ตั้งค่าตัวเลือก Power-off USB charge (การชาร์จ USB เมื่อปิดเครื่อง) เป็น ON หรือ OFF เพื่อเปิดหรือปิดการชาร์จ USB เมื่อปิดเครื่องตามต้องการ

Füüsilised nupud

Nr Ikon Nimetus Kirjeldus
1, 2	®	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lülitumiseks.
4	®	Helitugevuse nupp	Vajutage, et helitugevuse liugastmk aktiveerida.
5	®	OSD funktsoonid	Vajutage, et OSD avada. OSD valiku sisestamiseks vajutage uesti.
6	PIP/PBP	PIP/PBP nupp	Vajutage PIP/PBP funktsooni aktiveerimiseks.
7	e	Režiimivaliku kiirnupp Empowering	Režiimivaliku kiirnupp Empowering avab menuü Acer eColor Management, kus saate stseenirežime valida.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osa 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja telesioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

Magnethoiatus

Teatud elektronikaseadmed, näiteks kõvakettad, USB-seadmed, tahvelarvutid, sülearvutid, mobiiltelefonid, kellad, kõlarid, krediitkaardid, magnetkaardid jne, on magnetväljade suhtes tundlikud ning võivad liiga tugevasse magnetvälja sattudes jäädavalt kahjustusi saada või ajutiselt kasutuskõlbmatuks muutuda. Elektroonikaseadmeid ei tohi paigutada monitori aluse magnetilisele alale ega selle lähedale.

TEHNILISED ANDMED

LCD-panel	Töppohimöte Värviline TFT LCD
	Suurus 27"W (69 cm)
	Pikslī mōömimed 0,233 mm (H) × 0,233 mm (V)
	Heledus	350 cd/m2(tūpiline)
	Kontratsus Max 10000000001 (ACM)
	Vaatenurk 178° (H) 178° (V)	(CR=10)
	Reageirimisaeg 6 ms (G-st G-ni)
	Paneeli tūp IPS
	Video R, G, B analoogliides
	H-sagedus HDMI: 31-90 KHz
	V-sagedus HDMI: 56-76 Hz
Värvitäpsus 1,07 miljardit värvitooni
Pikslisagedus 241,5 MHz
Maksimaalne lahutusvöime 2560 × 1440 @ 60 Hz
Isehäalestumine VESA DDCCI/DDC2B
Energiatōhususe klass		B
*Aastane energiatarve		58 (kWh) (HDMI-sisendiga mudelil)
Toitevōimsus	Sisselūlittatuna	28,44 W (tūpiline)
	Puhkerežimits	0,36 W (tūpiline)
	Väljalūlittatuna	0,25 W (tūpiline)
Sisendpistik		19-kontaktiline HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)Tūp C
Video sisendsignaal		HDMI-signaal (ainult HDMI-sisendiga mudelitel) (valikuline)DP (ainult DP-sisendiga mudelitel) (valikuline)Tūp C
Kōlarid		2 W x 2 (ainult helisendiga mudelitel) (valikuline)
USB		USB 3.0 × 4
Ekraani maksimaalsed mōömimed		Horisontaalne: 596,74 mmVertikaalne: 335,66 mm
Toiteaillikas		19 V --- 7,9 A
Keskkonningimused		Tōtemperatur: 5 °C kuni 35 °CSāllitamistemperatuur: -20 °C kuni 60 °Chūuniskus tõkeskonnas: 20% kuni 80%
Mōömimed		611,64 (L) × 394,28 ~ 544,28 (K) × 247,17 (S) mm
Mass (netomass)		8,4 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +35° (kaldenurk 35 kraadi on saavutatav ainult monitori körgeimas asendis)Pördunurk: -60° kuni +60°Körguse reguleerimisvahemik: 0 mm kuni 150 mmPördpunkt: -90° kuni +90°Lahtivētav jalg: jah (kruviga kinnitatatav lahtivētav jalg)
Fūsūlised nupud	Lūlītid/nupud	ToitenuppENU/U/SISENESisendNupp Empowering
	Funktsionid	KontrastsusHeledusTeravus (ainult analoagsendiga mudelitel)Sagedus (ainult analoagsendiga mudelitel)H-asend (ainult analoagsendiga mudelitel)V-asend (ainult analoagsendiga mudelitel)Ulteravus6-teljeline kūllastus6-teljeline toonGammaVärvilempaetuursRGBDP-formaatUSB laadimine väljalūlīlatud olekusVälju
Kōiki tehnilisi andmeid vōidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.

การคำนวณการใช้พลังงานโดยทั่วไปอ้างอิงจากกำลังไฟทั่วไปและการใช้งาน 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานอย่างย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. ก่อนทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่ากำลังไฟที่กำหนดของจอภาพของคุณตรงกับกำลังไฟกระแสสลับที่จ่ายในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้านุ่ม แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดหน้าจอ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากน้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากฝน ความชื้น หรือแสงแดดตกกระทบจอภาพ อาจทำให้จอภาพเสียหายอย่างรุนแรงได้
6. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายอย่างถาวร
7. ห้ามถอดฝาครอบและห้ามพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง งานด้านเทคนิคทุกประเภทควรดำเนินการโดยช่างผู้มีอำนาจ
8. จอภาพ LCD ควรใช้งานในอุณหภูมิห้อง -20-60 องศาเซลเซียส (-4-140 องศาฟาเรนไฮต์) หากไม่ปฏิบัติตามอุณหภูมิที่กำหนด จอภาพอาจเสียหายอย่างถาวร
9. ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
10. สายเชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพเปียก
12. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้ง โดยขันสกรูด้วยไขควงหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีช่อง HDMI)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีช่อง DP)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับเต้ารับที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่ต่อสายดิน
3. สาย USB 3.1 Type C (ไม่บังคับ เฉพาะรุ่นที่มีช่อง USB Type C) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์พกพา
4. สาย USB 3.1 Type A (ไม่บังคับ เฉพาะรุ่นที่มีช่อง Type A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ภายนอก (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type A กับจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
5. เลือกเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง เพื่อเปิดหรือปิดฟังก์ชันการชาร์จ USB เมื่อปิดเครื่อง

ตัวควบคุมภายนอก

เลขที่ ไอคอน รายการ คำอธิบาย

1,2	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtá maitinima. Oranžinis rodo budèjimo / energijos taupymo režima.
3 Input	Jvesties mygtukas	Paspauskite, kad perjungtumete Jvesties šaltinius.
4	Garsumo mygtukas	Paspauskite, kad suaktyvintumete garsumo slankija skåle.
5	Ekrano rodiniq funkcijos	Paspauskite, kad peržiūrétumete ekrano rodinius. Dar kartä paspauskite, kad atidarytumete pasirinktä ekrano rodinj.
6 PIP/PBP	PIP/PBP mygtukas	Paspauskite, norédami ijungti PIP/PBP funkcija.
7	Mygtukas „Empowering"	Paspauskite mygtuka „Empowering“, kad atvertumete „Acer eColor Management“ rodinj ir pasiektumete scenariju režimus.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศใหม่
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนป้องกัน

ต้องใช้สายเคเบิลที่มีฉนวนป้องกันสำหรับการเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์เพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ภายนอก

สามารถเชื่อมต่ออุปกรณ์ภายนอกที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัด Class B เข้ากับอุปกรณ์นี้ได้ (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) การใช้อุปกรณ์ภายนอกที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนจะทำให้สิทธิ์ในการใช้อุปกรณ์นี้ตามที่ได้รับอนุญาตจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของกฎข้อบังคับ ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าจากผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนตัวผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำขยะอุปกรณ์ไฟฟ้าไปส่งที่จุดรวบรวมรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกเก็บและรีไซเคิลขยะอุปกรณ์ไฟฟ้าจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลอย่างปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์ไฟฟ้าของคุณ โปรดติดต่อเทศบาลท้องถิ่น บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายถาวรหรือหยุดทำงานชั่วคราวหากอยู่ใกล้สนามแม่เหล็กแรงสูง ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์ใกล้ฐานจอภาพแม่เหล็กหรือวางบนฐานโดยตรง

ข้อมูลจำเพาะทางเทคนิค

LCD plokšte	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 27"W (69 cm)
	Vaizdo tašku dydis 0,233 mm (H) x 0,233 mm (V)
	Ryškumas	350 cd/m2(jprastas)
	Kontrastas 10000000:1	maks. (ACM)
	Reglimasis kampas 178° (H) 178° (V) (CR=10)
	Alsako trukmè 6 ms (G-G)
	Plokšlès tipas In-Plane Switching
	Vaizdas	R, G, B analoginè sagsaja
	Horizontalus dažnis HDM: 31-90 KHz
	Vertikalusis dažnis HDM: 56-76 Hz
Ekrano spalvos 1,07 B spalvos
Tašku dažnis 241,5 MHz
Didžiausia skiriamoji geba 2560 x 1440 esant 60 Hz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios vartojimo efektyvumo klase B
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
Tašku dažnis 241,5 MHz
Didžiausia skiriamoji geba 2560 x 1440 esant 60 Hz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvumo klase B
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
Tašku dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvumo klase B
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
Takško dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvumo klase B
* Energios sanaudos per metus		58 (kWh)
Ekrano spalvos 1,07 B spalvos
Takško dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvemo klase B
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
Takško dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvemo klase B
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
TakŠko dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios wartojimo efektyvemo klase B
* Energios sanaudos per metus		58 (kWh), (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
TakŠko dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energious dažnis 241,5 MHz
* Energios sanaudos per metus		58 (kWh) (HDMI jvesties modeluii)
Ekrano spalvos 1,07 B spalvos
TakŠko dažnis 241,5 MHz
Didžiausia skiriamoji geba 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241.5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TAKŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažinis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241 ,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TacŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažgis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241 .5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz			58 (kWh) (HDMI jvesties modeluii)
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
Tekrno spalvos 1,07 B spalvos
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz
TakŠko dažnis 241,5 MHz

คู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ สามารถพบได้บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณโดยใช้การใช้งานทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD โปรดตรวจสอบว่าแรงดันไฟฟ้าของจอภาพเหมาะสมกับไฟบ้านในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง อย่าให้จอภาพถูกฝน ความชื้น หรือแสงแดด เพราะอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD ด้วยแรงมากเกินไป แรงที่มากเกินไปอาจทำให้จอแสดงผลเสียหายอย่างถาวร
8. ห้ามถอดตัวเครื่องและห้ามพยายามซ่อมแซมด้วยตนเอง การซ่อมแซมควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
9. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพในอุณหภูมิที่เกินขีดจำกัดเหล่านี้ จอภาพอาจเสียหายอย่างถาวร
10. หากเกิดสถานการณ์ใดๆ ต่อไปนี้ ให้ถอดจอภาพออกทันทีและโทรติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ขาดหรือเสียหาย
12. ห้ามทำของเหลวหกใส่จอ LCD หรือให้จอถูกฝน หากจอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอเข้ากับฐาน

1. นำจอออกจากบรรจุภัณฑ์
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. เพื่อยึดฐานเข้ากับขาตั้ง ให้ขันสกรูโดยใช้ร่องที่เตรียมไว้หรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบว่าจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่ของคุณ
4. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A) เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตของจอภาพ และปลายอีกด้านหนึ่งเข้ากับ

อุปกรณ์ต่อพ่วงของคุณ (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ โปรดดำเนินการตามขั้นตอนก่อนหน้านี้ก่อน

1. เลือกฟังก์ชัน USB Charging Switch ในตำแหน่ง ON/OFF เพื่อเปิด/ปิดฟังก์ชัน USB Charging Switch

ตัวควบคุมภายนอก

Nr. Ikona Vienums Apraksts
1, 2	ö	leslēgšanas/ izslezganas poga/ indikators
3	Input	levades poga
4	a+	S
5	ü	Ekrāna izvēlnes funkcijas
6	PIP/PBP	PIP/PBP poga
7	e	Empowering taustiŋs

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานอุปกรณ์ในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

ประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD เหล่านี้เป็นไปตามข้อกำหนดที่จำเป็นทั้งหมดและข้อกำหนดอื่นๆ ที่เกี่ยวข้อง ซึ่งระบุไว้ใน EMC Directive 2014/30/EU, Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการดำเนินการตามข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ประกาศ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ประกาศ การป้องกันสายเคเบิล

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องทำโดยใช้สายเคเบิลที่มีการป้องกัน เพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัดคลาส B เท่านั้น การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจน อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: 1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ 2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ แม้ว่าการรบกวนนั้นอาจทำให้เกิดการทำงานที่ไม่พึงประสงค์ก็ตาม

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของแคนาดา ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วซึ่งเกี่ยวข้องกับครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้ร่วมกับขยะในครัวเรือน หน้าที่ของคุณคือนำอุปกรณ์ที่ใช้แล้วไปกำจัดโดยส่งมอบให้กับจุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนด เพื่อให้มีการรีไซเคิลอย่างเหมาะสม การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้ว โปรดติดต่อเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจเสียหายหรือใช้งานไม่ได้อย่างถาวรหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์บนฐานของจอภาพซึ่งมีสนามแม่เหล็กหรือใกล้กับสนามแม่เหล็ก

ข้อมูลจำเพาะ

LCD panelis	Vadoša sistema		TFT krāsu LCD
	Lielums 27"W (69 cm)
	Pikseji 0,233 mm x 0,233 mm (augstums x platums)
	Spilgtums		350 cd/m2(parasti)
	Kontrasts 100 000 000:1 maks. (ACM)
	Skata leŋkjis 178° (H) 178° (V) (CR=10)
	Reaŋgēsanas laiks 6 ms (G-G)
	Paneja tips		In-Plane pārslēgšana (IPS)
	Video R, G, B analogais interfeiss
	H-frekvence HDMI: 31-90 kHz
	V-frekvence HDMI: 56-76 Hz
Displeja krāsas			1,07 B krāsas
Punktu pulkstenis 241,5 MHz
Maksimäia izşkirtspëja			2560 x 1440 pie 60 Hz
Plug & Play VESA DDCCI/DDC2B
Enerjijas efektivitätes klase			B
* Enerjijas patērīns gadā			58 (kWh) (modeliem ar HDMI ieeju)
Enerjijas patērīns	Ieslēgtā režimā		28,44 W (parasti)
	Miega režimā		0,36 W (parasti)
	Izslēgtā režimā		0,25 W (parasti)
Ieejas savienotājs			HDMI 19 kontaktu (tikai modeliem ar HDMI ieeju)DP (tikai modeliem ar DP ieeju)Type C
Ieejas videosignāls			HDMI signāls (tikai modeliem ar HDMI ieeju) (izvēles)DP (tikai modeliem ar DP ieeju) (izvēles)Type C
Sakrūnji			2 W x 2 (tikai modeliem ar audio ieeju) (izvēles)
USB			USB 3.0 x 4
Maksimälais ekrāna lielums			Horizontal: 596,74 mmVertical: 335,66 mm
Enerjijas avots			19 V --- 7,9 A
Vides apsvērumi			Darbības temperatūrā: 5-35 °CGlabāsanas temperatūrā: -20-60 °CDarbības mitrums: 20-80%
Izmēri			611,64 x 394,28 ~ 544,28 x 247,17 mm (platums x augstums x dzijlums)
Svars (N. W.)			8,4 kg (neto)
Mehānisma specifikācijas			Sasveršana: -5° lɪdz +35° (35 grádu sasveršana iespējama tikai visaugstækajā punktā)Pagriešana: -60° lɪdz +60°Augstuma regulēšana: 0 lɪdz 150 mmSasveršana: -90° lɪdz +90°Atvienojama pamatne: Ir (atvienojama pamatne, izmantojot skrūves)
Ärejās vadiklas	Slédži/pogas	Ieslēgšanas pogaIzvēline/atvēšanaIeija	SkajumsPIP/PBPE(Mempowering) taustiš
	Funkcjias	KontrastsSpilgtumsFokuss (tikai modeliem ar analogo ieeju)Pulkstenis (tikai modeliem ar analojo ieeju)H. Position (tikai modeliem ar analogo ieeju)V. Position (tikai modeliem ar analogo ieeju)Izcils asums6 asu piesātinājums6 asu nokrāsaGammaKrāsu temperatūraSRGBDP formàtsUSB uzlădes izslegšana	ValodaEkrāna izvēnes taimautsAutomātiskā konfigurēšana (tikai modeliem ar analogo ieeju)Liplaïs režíms (pilnekrāns/aspektis)ACM leslēgšana/izslegšanaleejas signāla allaseDDC/CI leslēgšana/izslegšanaDispleja informācijaPIP/PBPAltrā sākuma režimsAutomātiskā avota noteikšanaAtiestatišanaIziešana
Visas specifikācijas var tikt mainītas bez pazirojuma.

ดูคู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

• การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยเฉลี่ย 4 ชั่วโมงต่อวัน 365 วันต่อปี

1. ห้ามฉีดพ่นหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
2. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนพื้นผิวหน้าจอ LCD หรือตัวเครื่อง
3. Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
4. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
5. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
6. ห้ามถอดฝาครอบออกและห้ามพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
7. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 °C ถึง 60 °C (-4 °F ถึง 140 °F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้อุปกรณ์เสียหายถาวร
8. หากเกิดเหตุการณ์ใดๆ ตามที่ระบุด้านล่าง ให้ปิดจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต:
9. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
10. จอภาพ LCD มีของเหลวรั่วไหลเข้าไปหรือถูกฝน
11. บนจอภาพหรือตัวเครื่องมีความเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากบรรจุภัณฑ์
2. ติดตั้งฐานเข้ากับขาตั้ง (สำหรับบางรุ่น)
3. หมุนฐานไปทางขวาเพื่อให้แน่น ตรวจสอบว่าฐานติดกับขาตั้งอย่างถูกต้อง (สำหรับบางรุ่น)
4. เพื่อให้ฐานติดกับขาตั้งอย่างแน่นหนา ให้ใช้เครื่องมือแบนหรือเหรียญที่มีขนาดเหมาะสมขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพและคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 การเชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

a. ปิดจอภาพและคอมพิวเตอร์ b. เสียบสาย HDMI เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

a. ปิดจอภาพและคอมพิวเตอร์ b. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
2. เสียบปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับเต้ารับติดผนังที่มีการต่อลงดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เสียบปลายสาย USB Type-C™ ด้านหนึ่งเข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. สาย USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เสียบปลายสาย USB Type-A ด้านหนึ่งเข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
2. หากต้องการเปิด/ปิดฟังก์ชันการชาร์จอุปกรณ์ผ่านพอร์ต USB ให้เลือก เปิด/ปิด ฟังก์ชันการชาร์จอุปกรณ์ผ่านพอร์ต USB

ปุ่มควบคุมภายนอก

เลขที่ ไอคอน รายการ คำอธิบาย

1, 2	Gumb/indikator napajanja	Ukljućuje i isklućuje monitor. Ako svijetli plavo, monitor je ukljućen. Ako svijetli narançasto, monitor je u stanju mirovanja ili štednje energije.
3 Input	Gumb za izbor ulaza	Pritisnite za prebacivanje izmeču izvora ulaznog signala.
4	Gumb za glasnoću	Pritisnite za aktivaciju klizača za podešavanje glasnoće.
5	Funkcije zaslonskog izbornika	Pritisnite za prikaz zaslonskog izbornika. Pritisnite još Jednom za otvaranje odabrane stavke zaslonskog izbornika.
6	PIP/PBP	Tipka PIP/PBP	Pritisnite za aktivaciju funkcjie PIP/PBP.
7	e	Tipka Empowering	Pritisnite tipku Empowering za otvaranje zaslonskog izbornika funkcjie Acer eColor Management i pristup scenarijima načina rada.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา (FCC)

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามกฎในส่วนที่ 15 ของคณะกรรมการกำกับดูแลกิจการสื่อสารแห่งสหรัฐอเมริกา (FCC) ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งอุปกรณ์ในที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่คลื่นวิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดเครื่องอีกครั้ง ขอแนะนำให้ลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งหรือหลายวิธีดังต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์และเครื่องรับเข้ากับแหล่งจ่ายไฟคนละวงจร
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ-โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU ว่าด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU ว่าด้วยแรงดันไฟฟ้าต่ำ คำสั่ง 2011/65/EU ว่าด้วยการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC ว่าด้วยข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม และต้องเป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุตหรือเอาต์พุต เทอร์มินัล เครื่องพิมพ์) ที่ได้รับการรับรองความสอดคล้องตามขีดจำกัดสำหรับอุปกรณ์คลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองดังกล่าวอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติจากผู้ผลิต อาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานที่ได้รับจากคณะกรรมการกำกับดูแลการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

สภาพการทำงาน

อุปกรณ์นี้เป็นไปตามข้อ 15 ของกฎ FCC การทำงานของอุปกรณ์อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลระดับ B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียของผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องนำอุปกรณ์เสียไปทิ้งที่จุดรวบรวมขยะไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การแยกเก็บอุปกรณ์เสียและการรีไซเคิลในภายหลังช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็ก และอาจได้รับความเสียหายถาวรหรือชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อย่าวางอุปกรณ์อิเล็กทรอนิกส์ใกล้หรือบนบริเวณแม่เหล็กของขาตั้งจอภาพโดยตรง

ข้อมูลจำเพาะ

LCD ploča	Pogonski sustav TFT LCD	zaslon u boji
	Veličina 27"W (69 cm)
	Razmak piksela 0,233 mm	(H) x 0,233 mm (V)
	Svjetlina	350 cd/m2(tpično)
	Kostrast 100.000.000:1 makišimalno (ACM)
	Vidljivi kut 178° (H) 178° (V) (CR=10)
	Vrijeme odziva 6 ms (G do G)
	Vrsta ploče IPS (In-Plane Switching)
	Videozapis R, G, B analogho sučelje
	H-frekvencija HDMI: 31 - 90 KHz
	V-frekvencija HDMI: 56 - 76 Hz
Boje zaslona 1,07B boje
Flekvensija točke 241,5 MHz
Maksimina rezolucija 2560 x 1440 pri 60 Hz
Trenutno pamokretanje VESA DDCCI/DDC2B
Razred energetiske učinkovitosti B
*Godišnja poltrošnja energije		58 (kWh) (za modele s HDMI ulazom)
Potrošnja struje	Kada je urežaj uključen	28,44 W (tipicno)
	Način mirovanja	0,36 W (tipicno)
	Kada je urežaj isklučen	0,25 W (tipicno)
Ulazni priključak		19-pinski HDMI (samo na modelima s HDMI ulazom)DP (samo na modelima s DP ulazom)Tip C
Ulazni videosignal		HDMI signal (samo na modelima s HDMI ulazom) (opcionalno)DP (samo na modelima s DP ulazom) (opcionalno)Tip C
Zvučnici		2 W x 2 (samo za modele s audioulasom) (opcionalno)
USB		USB 3.0 x 4
Maksimalna veiličina zaslona		Vodoravno: 596,74 mmOkomito: 335,66 mm
Izvor napajanja		19 V ---- 7,9 A
Uvjeti okruženja		Radni uvjeti - temperatura: 5 °C do 35 °CSkladišna temperatura: -20 °C do 60 °Cradi niuvjeti - vlažnost: 20 % do 80 %
Dimenzije		611,64 (S) x 394,28 - 544,28 (V) x 247,17 (D) mm
Težina (neto težina)		8,4 kg (neto)
Specifikazione mehanizma		Nagib: -5° do +35° (nagib prema gore od 35 stipnjeva moze se postićiammo na najvisoj toči)Zakretanje: -60° do +60°Visina prerlagodavanja: 0 mm do 150 mmOkretanje: -90° do +90°Odvojni podložni stalak: Da (odvojivi podložni stalak koji se učvršćuje vijcima)
Vanjske kontrolle	Prekidači/gumbi	Gumb napajaniaMENU/ENTERUlaz KontrastSvjetlinaFokus (samo za model s analognim ulazom)Sat (samo za model s analognim ulazom)Vodoravni položaj (samo za model s analognim ulazom)Okomiti položaj (samo za model s analognim ulazom)Irazita oštrinaZasićenost u 6-osiNilanse u 6-osiGamaTemperatura boje sRGBDP formatPunjenje putem USB prniključka
	Funkcjie	JezikIstek zaslonskog izbornikaAutomatsko postavljanje (samo za modelss analognim ulazom)Široki način rada (potpuni/omjer)Uključivanje/isklučivanje funkcjie ACMOdabir ulaznog signalaUključivanje/isklučivanje funkcjie DDC/CIInformacije o zaslonuPIP/PBPNačin rada za brzoPokretanjeAutomatski izvorPonovo postaviIzlaz
Sve specifikacja mogu se promijeniti bez prethodne obavjesti.

ค้นหาคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณจากการใช้ไฟฟ้าโดยทั่วไป 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีคุณสมบัติทางไฟฟ้าที่เหมาะสมสำหรับการใช้กับแหล่งจ่ายไฟที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. เน็ตท็อป ลิควิดคลีนซิ่ง สเปรย์ลงบนผ้าแล้วเช็ดทำความสะอาดหน้าจอ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดใดๆ ที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ใกล้หน้าต่าง หากโดนฝน ความชื้น หรือแสงแดด อาจทำให้จอภาพเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมจอภาพด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างผู้ชำนาญ
8. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพที่อุณหภูมินอกเหนือช่วงนี้ อาจทำให้จอภาพเสียหายถาวร
9. ในกรณีที่อธิบายไว้ด้านล่าง ให้ถอดจอภาพออกทันทีและติดต่อช่างผู้ชำนาญ:

สายเคเบิลที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย - มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำจอภาพออกจากกล่อง
2. ติดตั้งฐานจอภาพเข้ากับขาตั้ง (ในบางรุ่น)
3. หมุนตามเข็มนาฬิกาจนกระทั่งล็อก ตรวจสอบให้แน่ใจว่าฐานติดแน่นกับขาตั้งแล้ว (ในบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยขันสกรูด้วยแถบลิ้นในตัวหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย HDMI เข้ากับคอมพิวเตอร์ 2-2 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DP เข้ากับคอมพิวเตอร์
3. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
4. เสียบปลายด้านหนึ่งของขั้วต่อเข้ากับจอภาพ และปลายอีกด้านเข้ากับเต้ารับที่มีการต่อลงดินอย่างเหมาะสมกับไฟฟ้ากระแสสลับ
5. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C) เสียบปลายด้านหนึ่งของสาย USB Type-C เข้ากับจอภาพ และปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่
6. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-A) เสียบปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านเข้ากับอุปกรณ์ภายนอก (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำขั้นตอนก่อนหน้าให้เสร็จสิ้นก่อน
7. หากต้องการเปิดหรือปิดการชาร์จผ่าน USB เมื่ออุปกรณ์ปิดอยู่ ให้เปิดหรือปิดตัวเลือกนี้

ปุ่มควบคุมภายนอก

Št. Ikona Element Opis
1,2	Gumb/indikator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu pripravljenosti/varčevanja z energijo.
3	Input	Vhodni gumb	Pritisnite za preklop vchodnih virov.
4	Gumb za glasnost	Pritisnite za vklop drsne lestvice glasnosti.
5	Funkcjije prikazana za zaslonu	Pritisnite za ogled prikaza na zaslonu. Pritisnite znova za izbiro možnosti prikaza na zaslonu.
6	PIP/PBP	Gumb PIP/PBP	Pritisnite ga za vklop funkcjije PIP/PBP.
7	Tipka Empowering	Pritisnite tipko Empowering, da odprete zaslon z Acerjevim upravljanje m-barv in dostopate do razlicitnih načinov uporabe.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎของ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อป้องกันการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุได้ หากติดตั้งและใช้งานไม่เป็นไปตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในเงื่อนไขเฉพาะบางประการ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้าเสียบในวงจรอื่นที่ไม่ใช่วงจรของเครื่องรับ
• หากต้องการความช่วยเหลือ โปรดติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

หมายเหตุ: อุปกรณ์ภายนอก

คุณสามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ และอื่นๆ) ที่เป็นไปตามข้อจำกัดของคลาส B เข้ากับอุปกรณ์ได้ การใช้อุปกรณ์ภายนอกที่ไม่เป็นไปตามเงื่อนไขเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์ซึ่งได้รับจาก Federal Communications Commission เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียของผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่นำอุปกรณ์เสียไปทิ้งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกทิ้งและรีไซเคิลอุปกรณ์เสียเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับสนามแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกาข้อมือ หูฟัง ลำโพง บัตรเครดิต เอกสารประจำตัวแบบแม่เหล็ก และอื่น ๆ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือทำงานผิดปกติชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อย่าวางอุปกรณ์อิเล็กทรอนิกส์ใกล้หรือบนบริเวณแม่เหล็กของฐานจอภาพโดยตรง

ข้อมูลจำเพาะ

Zaslon LCD	Upravlajni system Barvni	TFT LCD
	Velikost 27"W (69 cm)
	Razdalja med pikami 0,233 mm (V) x 0,233 mm (N)
	Svetlost	350 cd/m2(običajno)
	Kontrast Največ 1000000000:1 (ACM)
	Vidni kot 178° (V) 178° (N) (CR=10)
	Odzivni Čas 6 ms (od G do G)
	Vrsta zaslona Preklaplajanje v ravnini (IPS)
	Video Analogni vmesnik R, G, B
	Vodoravna frekvenca HDMI: 31-90 KHz
	Navpična frekvenca HDMI: 56-76 Hz
Prikazane barve 1,07 miljarde barv
Frekvenca silkovinh pik 241,5 MHz
Največja ločljivost		2560 x 1440 pri 60 Hz
Plug & Play VESA DDCCI/DDC2B
Razred energijske učinkovitosti		B
*Letna poraba energije		58 (kWh) (za model z vhodom HDMI)
Poraba energije	Vklopljen	28,44 W (običajno)
	Način mirovanja	0,36 W (običajno)
	Izklopljen	0,25 W (običajno)
Vchodni pridljučki		HDMI z 19 nožicami (samo model z vhodom HDMI)DP (samo model z vhodom DP)Tip C
Vchodni videosignal		Signal HDMI (samo model z vhodom HDMI) (izbirno)DP (samo model z vhodom DP) (izbirno)Tip C
Zvočnika		2 W x 2 (samo za model z zvočnim vhodom) (izbirno)
USB		USB 3.0 x 4
Največja velikost zaslona		Vodoravna: 596,74 mmNavpična: 335,66 mm
Vir napajanja		19 V----7,9 A
Okolski pogoji		Delovna temperatura: 5-35 °CTemperatura za shranjevanje: -20-60 °CTelovna vražnost: 20-80 %
Mere		611,64 (Š) x 394,28 ~ 544,28 (V) x 247,17 (G) mm
Teža (neto)		8,4 kg (neto)
Specifikazione mehanizma		Nagib: Od -5 do +35° (35-slopinjski kot nagiba je mogće le na najvišji toči)Sukanje: od -60 do +60°Nastavitev višine: 0-150 mmVrtenje: -90-90°Snemljivo podnožje: Da (podnožje smate tako, da odvjete vjak)
Zunanji kontrolniki	Stikalo/tipke	Gumb za vklop/izklopMENI/VSTOPVchod
	Funkcjije	KontrastSvetlostOstrenje (samo model z analognim vhodom)Ura (samo model z analognim vhodom)Vodoravni položaj (samo model z analognim vhodom)Navpični položaj (samo model z analognim vhodom)Izjemna ostrinaNasichenje po 6 osehOdtenek po 6 osehGamaBarvna temperaturasRGBOblika DPPolnjenerje prek USB-ja pri izklopljeni napravi	GlasnostPIP/PBPTipka E (Empowering)JezikCasovna omejitev prikaza na zaslonuSamodejna konfiguracija (samo model z analognim vhodom)Široki način (polni/razmerje)Vklop/izklop ACMIzbira vhodnega signalaVklop/izklop vmesnika DDC/CIInformacije o zaslonuPIP/PBPNačin hilterga zagonaSamodejni virPonastavitevIzhod
Vse specifikazione se lahko spremenijo brez predhodnega obvestila.

คุณสามารถดูคู่มือและเอกสารอื่น ๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่หน้าสนับสนุนอย่างเป็นทางการของ Acer

*การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยเฉลี่ย 4 ชั่วโมงต่อวันและ 365 วันต่อปี

• อุณหภูมิการทำงานของจอ LCD: -20° ถึง 60°C (-4° ถึง 140°F)

755

2. 2-1 พอร์ต HDMI (พอร์ต HDMI)

a. ข. HDMI

2-2 พอร์ต DisplayPort (พอร์ต DP)

a. ข. DisplayPort

3.

1. 4. ช่องเสียบ AC
2. USB 3.1 Type-C (พอร์ต USB Type-C)
3. พอร์ต USB 3.1 Type-A (พอร์ต USB Type-A) ใช้สำหรับเชื่อมต่ออุปกรณ์ USB Type-A
4. 1

777777777

wnuau	wnau	wnu	wnau
1,2		wnu-wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/ww	wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/wnu/
3	Input	wnu	wnu
4		wnu	wnu
5		wnu	wnu
6	PIP/PBP	wnu	wnu
7	e	wnu	wnu

a

FCC

Acer Inc., 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC (ที่จะแก้ไข) สำหรับส่วนต่อไปนี้:

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

a LCD	27"W (69 mm.)
	0.233 mm. (mm) x 0.233 mm. (mm)
	350 cd/m² (хул)
	100000000:1 (ACM)
	178° (mm) 178° (mm) (CR=10)
	178° (mm) 178° (mm) (CR=10)
	G G
	In-Plane Switching
	178° (mm) 178° (mm) (CR=10)
	H-Frequency HDMI: 31 - 90 KHz
	V-Frequency HDMI: 56 - 76 Hz
1.07B
Dot Clock 241.5 MHz
nattuauatuuuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuauuAU
			58 (kWh) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (natta) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nattuau) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (natal) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natab) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (n Tata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nATA) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natas) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (natak) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natar) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natus) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natu) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natra) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nate) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nature) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natha) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (natta) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (n Cata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (n Mata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (n ata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (n mata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (neta) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nara) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nato) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nata) (nated) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) natal) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata)) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) (nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) natab) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata)\ nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) (natal) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) natal)(nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( m) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( natal) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( natab) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( nata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n Tata) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tna) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tma) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n ttn) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tba) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tha) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n ttra) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n ttag) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n ttt) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n taa) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tca) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tda) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tTa) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tTA) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tft) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tts) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tto) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tton) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n t-ta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n t TA) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n t ta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tka) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n t Ta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n t'tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( ntta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( n tta) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no) ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); . ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); ( no); -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - -. - - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - -. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B *1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 2.07) * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B 、 * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B * 1.07B

คู่มือเริ่มต้นใช้งานอย่างรวดเร็วสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD ของจอภาพ: ตรวจสอบว่าข้อกำหนดทางไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟกระแสสลับในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรงโดยเด็ดขาด
5. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
7. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การโดนฝน ความชื้น และแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
11. ให้ถอดปลั๊กจอภาพออกจากแหล่งจ่ายไฟทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
12. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดหรือชำรุด
13. ของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง
2. ติดตั้งขาตั้งเข้ากับฐาน (สำหรับบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานล็อกกับขาตั้งแล้ว (สำหรับบางรุ่น)
4. ติดตั้งฐานเข้ากับขาตั้งโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อด้วยสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อจอภาพกับคอมพิวเตอร์ด้วยสาย HDMI

2-2 การเชื่อมต่อด้วยสาย DP (เฉพาะรุ่นที่มีพอร์ต DP)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย DP เข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านเข้ากับเต้ารับไฟฟ้ากระแสสลับที่มีการต่อสายดินอย่างถูกต้อง
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และปลายอีกด้านเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ให้เสร็จสิ้นก่อน

1. เปิด/ปิดตัวเลือกการชาร์จ USB ในขณะที่อุปกรณ์ปิดอยู่ เพื่อเปิด/ปิดการชาร์จ USB เมื่ออุปกรณ์ปิดอยู่

คำสั่งภายนอก

Br. Ikona Stavka Opis
1,2	Dugme za uključivanje/isključivanje / indicator	Uključivanje/isključivanje monitora, Plava boja označava da je monitor uključen.Žuta boja označava da je monitor u stanju pripravnosti/režimu za ušedu energije.
3	Input	Dugme za ulaz Pritisnite da biste prešli na izvore za ulaz.
4	d+	Dugme za jačinu zvuka Pritisnite da biste aktivirali kliznu skalu jačine zvuka.
5		Funkcjije iz menija na ekranu Pritisnite ponovo da biste otvorili izabranu stavku iz menija na ekranu.
6	PIP/PBP	PIP/PBP dugme Pritisnite kako biste aktivirali funkcjiju PIP/PBP.
7	e	Taster Empowering Pritisnite taster Empowering da biste otvorili meni Acer eColor upravljanje bojem i pristupili dostupnim režimima.

ข้อกำหนดทางกฎหมายและประกาศด้านความปลอดภัย

ประกาศ FCC

จากการทดสอบพบว่าอุปกรณ์นี้สอดคล้องกับข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ ให้ห่างจากอุปกรณ์รับสัญญาณ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2014/30/EU คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2014/35/EU คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐานของมัน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

ในการเชื่อมต่อกับคอมพิวเตอร์เครื่องอื่น จำเป็นต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อบังคับเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อกับอุปกรณ์นี้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์ของผู้ใช้ในการใช้อุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ถูกเพิกถอน

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าที่เสียโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนตัวผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องทิ้งอุปกรณ์ที่ใช้แล้วโดยนำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่มีอยู่ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อทิ้งช่วยปกป้องทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น หน่วยงานบริการสาธารณะท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คำเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต แล็ปท็อป โทรศัพท์มือถือ นาฬิกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือใช้งานไม่ได้ชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป ไม่ควรวางอุปกรณ์อิเล็กทรอนิกส์โดยตรงบนบริเวณที่เป็นแม่เหล็กบนฐานหรือใกล้กับบริเวณนั้น

ข้อมูลจำเพาะ

LCD ekran	Pogonski system TFT LCD ekran u boji
	Veličina 27"W (69 cm)
	Veličina piksela 0,233 mm (H) x 0,233 mm (V)
	Osvetijenost	350 cd/m2 (tipčno)
	Kontrast Maks. 10000000:1 (ACM)
	Ugao vidljivosti 178° (H) 178° (V) (CR=10)
	Vreme odživa 6 ms (siva do silve)
	Tip ekrana IPS (In-Plane Switching)
	Video Analogni R, G, B interfei
	H-frekvencija HDM: 31-90 KHz
	V-frekvencija HDM: 56-76 Hz
Boje na ekranu 1,07B boja
Takt generisanja piksela 241,5 MHz
Maksimalna rezolucija 2560 x 1440 @ 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energetski razred		B
*Godišnja potrošnja energije		58 (kWh) (kod modela sa HDM ulazom)
Potrošnja energije	Uključen	28,44 W (tipčno)
	Režim mirovanja	0,36 W (tipčno)
	Isklijučen	0,25 W (tipčno)
Ulazni priljukac		HDMI 19-pinski (samo kod modela sa HDM ulazom)DP (samo kod modela sa DP ulazom)Tip C
Ulazni video signal		HDMI signal (samo kod modela sa HDM ulazom) (optionalno)DP (samo kod modela sa DP ulazom) (optionalno)Tip C
Zvučnici		2 W x 2 (samo kod modela sa audio ulazom) (optionalno)
USB		USB 3.0 x 4
Maksimalna večinna ekrana		Horizontal: 596,74 mmVertikalno: 335,66 mm
Izvor napajanja		19 V --- 7,9 A
Ambientalni faktori		Radna temperatura: 5° do 35°CTemperatura za skladištenje: -20° do 60°CVlažnost pri radu: 20% do 80%
Dimenzije		611,64 (§) x 394,28 ~ 544,28 (H) x 247,17 (D) mm
Težina (neto)		8,4 kg (neto)
Specifikazione mehanizma		Naginjanje: -5° do +35° (naginjanje pod ugliom od 35 stepieni dostupno je samo u najvisćj tački)Rotiranje: -60° do +60°Podešavanje visine: 0 mm do 150 mmMenjanje orijentacije: -90° do +90°Odvojivo postojle: Da (odvojivo postojle sa skidanjem pomoću zavrtnja)
Spojne komande	Prekidač/dugmad	Dugme za ukljucivanje/iskljucivanjeJozina zvuka
		MENU/ENTERPip/PBP
		UlazTaster E (Empowering)
	Funkcjje	KrontrosvetljenostFokus (samo kod modela sa analognim ulazom)Takt (samo kod modela sa analognim ulazom)H. požićija (samo kod modela sa analognim ulazom)V. požićija (samo kod modela sa analognim ulazom)Super oštrinaZasćenost u 6 osaNijansu u 6 osaGamaTemperaturea boje sRGBDP formatUSB punjenje dok je urežaj iskljucen Izbor ulaznog signalaDDC/CI ulkJ./isklj.Informacije o monitoruPIP/PBPRežim za brzoPokretanjeAutomatski izvorResetovanje Izvlaz
Sve specifikacja podležu promeni bez prethodnog obaveštenja.

คุณสามารถค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer *การใช้พลังงานต่อปีคำนวณจากการใช้พลังงานโดยเฉลี่ย 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นฉบับย่อ (QSG) Acer LCD

1

4

จอ LCD ขนาด 140 60 20

จำนวน 10

LCD

LCD

ช่องต่อสัญญาณเข้า

(ขั้วต่อจอแสดงผล) .2

（ข）

(กำลังไฟ 2000)

รายการชิ้นส่วน: ชื่อและจำนวน

1

HDMI HDMI 2-1.2

รายการชิ้นส่วนและจำนวน 10

HDML

(DaDPJLJI)DPJLS2-2

jssll jzj 1

JDP

aaii 3

4

(USB Type-C 5.5

JSSS SSSS SSSS SSSS SSSS SSSS SSSS

(a)Type-A E j m j 1j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j j

I 1

USB3.1gJgAiaaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaiaia

Type-A

USB jaiy, jaiy/ jaiy 11111111111111111111111111111111

ailll ealil

aJ 1

الإستعمال	eguardي舉	الترجمة	الترجمة
الإستعمال الحرفية بعسifierة الحرفية/الإستعمال الحرفية بعسifierة الحرفية/الإستعمال الحرفية	الإستعمال الحرفية بعسifierة الحرفية/الإستعمال الحرفية	2.1
الإستعمال الحرفية بعسifierة الحرفية	الإستعمال الحرفية	Input	3
الإستعمال الحرفية بعسifierة الحرفية	الإستعمال الح胄	4
الإستعمال الح胄 مصانيه الحرفية	الإستعمال الح胄	5
PIP/PBP	PIP/PBP	PIP/PBP	6
الإستعمال الح胄 EMPowering	Empowering	7

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

TFT液晶LCD
		69) 27"W
(,) 0.233 × (,) 0.233
(10=20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×
(10=20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20
(10=20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20x20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×
(10=20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X20X
(10=20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×20×
(10=60×256×1440
VESA DDCCI/DDC2B
B
(HDMI 1440) (8x8) 58
(,) 28.44
(,) 0.36
(,) 0.25
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.x2
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.x2
(HDMI 1440) (8x16) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 18.16 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 16.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x
(HDMI 1440) (8x8) 58
(,) 7.9- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(HDMI 1440) (8x8) 58
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19 (,) 0.25
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 18.8 x 18.8 x 18.8 x 18.8 x 18. (,) 0.25
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 14.5 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 14.5 x 14. (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 20 (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 24 (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 36 (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 40 (,) 0.36
(HDMI 1440) (8x8) 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 19.3 x 20 (,) 0.36
(HDMI 1440) (8x8) 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 18.8 x 19 (,) 0.36
(HDMI 1440) (8x8) 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 20 (,) 0.36
(HDMI 1440) (8x8) 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19.4 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.6 x 19.6 x 19.6 x 19.6 x 19.6 x 19.6 x 19.6 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.6 x 19.6 x 19.6 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.6 x 19.6 x 19.6 x 19.6 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 x 19.5 x 19.5 x 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19.5 × 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19. (,) 0.36
(HDMI 1440)(8x8) 19.5 × 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19. (,) 0.36
(HDMI 1440) (8x8) 19.5 × 19. (,) 0.36
(HDMI 20x20) (8x8) 58
(,) 7.9- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(,) 0.36
(,) 0.25
(HDMI 20x20) (8x8) 58
(,) 7.9- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(,) 0.36
(,) 0.25
(HDMI 20x2) (8x8) 58
(,) 7.9- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(,) 0.36
(,) 0.25 (,) 0.36
(HDMI 20x2) (8x8) 58
(,) 7.9- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
(,) 0.36
(,) 0.25 (,) 0.36

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าพิกัดของจอภาพอนุญาตให้เชื่อมต่อกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนหน้าจอหรือส่วนอื่นๆ ของจอภาพโดยตรง
5. ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอหรือส่วนอื่นๆ ของจอภาพ LCD Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้อุปกรณ์เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. จอภาพ LCD ควรอยู่ในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การไม่ปฏิบัติตามคำแนะนำนี้อาจทำให้เกิดความเสียหายถาวรต่ออุปกรณ์ได้
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. จอภาพ LCD หรือส่วนอื่นๆ ของอุปกรณ์เสียหาย

วิธีการติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์
2. เสียบขายึดจอภาพเข้ากับฐาน (เฉพาะบางรุ่น)
3. หมุนตามเข็มนาฬิกาเพื่อล็อก ตรวจสอบว่าฐานและขายึดล็อกแน่นดีแล้ว (เฉพาะบางรุ่น)
4. ยึดขายึดเข้ากับฐานด้วยสกรู โดยใช้ไขควงปากแบนหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

วิธีการเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 เชื่อมต่อสาย HDMI (เฉพาะรุ่นที่มีพอร์ต HDMI) ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย HDMI เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสาย DP (เฉพาะรุ่นที่มีพอร์ต DP) ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย DP เข้ากับคอมพิวเตอร์

1. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของอุปกรณ์
2. เชื่อมต่อปลายด้านหนึ่งของอะแดปเตอร์เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับเต้ารับไฟฟ้ากระแสสลับที่ต่อสายดินอย่างเหมาะสม
3. สาย USB 3.1 Type-C (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต USB Type-C)

เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-C™ เข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์เคลื่อนที่

1. พอร์ต USB 3.1 Type-A (อุปกรณ์เสริม เฉพาะรุ่นที่มีพอร์ต Type-A) เชื่อมต่อปลายด้านหนึ่งของสาย USB Type-A เข้ากับพอร์ตบนจอภาพ และปลายอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เมาส์ ฮับ USB ฯลฯ) หากต้องการใช้พอร์ต USB 3.1 Type-A ของจอภาพ ให้ทำตามขั้นตอนก่อนหน้านี้ก่อน
2. เลือกเปิด/ปิด ในตัวเลือกปิดพลังงาน USB เพื่อเปิดหรือปิดฟังก์ชันนี้

ปุ่มควบคุมภายนอก

NoiconItemDescrição
1 e 2	Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparecido está ligado. A cor àsbar indica que o aparecido está no modo dereshpera/economía de energia.
3 Input	Botão de entrada	Aperte para trocar os input sources.
4 Botão de volume		Aperte para ativar a escalá deslizante de volume.
5 Função do OSD		Pressione para visualizar o OSD. Pressione novamente para escolher uma opção no OSD.
6 PIP/PBP	Botão PIP/PBP	Aperte para ativar a função PIP/PBP.
7 Tecla Empowering		Pressione a tecla Empowering para abrir o OSD Acer eColor Management e acessar os modelos padrão.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศจาก FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางแห่ง หากอุปกรณ์ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรลองใช้มาตรการหนึ่งหรือหลายอย่างต่อไปนี้เพื่อแก้ไขปัญหา:

เปลี่ยนตำแหน่งของเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับอื่น เพื่อให้อุปกรณ์และเครื่องรับอยู่บนวงจรที่แตกต่างกัน - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2014/30/EU, คำสั่งแรงดันต่ำ 2014/35/EU, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์นำเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานผลิตภัณฑ์ซึ่งได้รับจาก Federal Communications Commission ถูกเพิกถอน

เงื่อนไขการรับประกัน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวน และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนของระบบในสหภาพยุโรป

สัญลักษณ์ที่อยู่ข้างๆ บนผลิตภัณฑ์หรือบรรจุภัณฑ์ บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องกำจัดอุปกรณ์อย่างเหมาะสมโดยนำไปยังจุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยกและการรีไซเคิลอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลในเมืองของคุณ บริการเก็บขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อความเตือนเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ อุปกรณ์ USB แท็บเล็ต โน้ตบุ๊ก โทรศัพท์มือถือ วิทยุ หูฟัง ลำโพง การ์ดหน่วยความจำ บัตรประจำตัวแบบแม่เหล็ก และอื่นๆ มีความไวต่อสนามแม่เหล็กและอาจเสียหายถาวรหรือถูกปิดใช้งานชั่วคราวหากสัมผัสกับสนามแม่เหล็กที่แรงเกินไป อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางใกล้หรือตรงบริเวณแม่เหล็กของฐานจอภาพ

ข้อมูลจำเพาะ

Painel LCD	Sistema Tecnológico LCD	TFT a cores
	Tamanho 27"W (69 cm)
	Densidade dos pixels 0,233 mm (H) x 0,233 mm (V)
	Brilho	350 cd/m2 (tipico)
	Contraste max. de 100.000.000:1 (ACM)
	Ángulo de visualização 178° (H) 178° (V) (CR=10)
	Tempo de responça 6 ms	G a G)
	Tipo de painel In-Plane 5 Switching
	Video Interface analógica R, G, B
	Frequência H HDMI: 31 - 90 KHz
	Frequência V HDMI: 56 - 76 Hz
Cores do visor 1,07b (profunda de cores)
Sincronismo de pontos 241,5 MHz
Resolução máximo 2560 x 1440 @ 60 Hz
Plug&Play VESA DDCCI/DDC2B
Classe de eficiência enerética		B
*Consumo de energia anual		58 kWh (modelo com entrada HDMI)
Consumo de energia	Ligado	28,44 W (tipico)
	Hibernação	0,36 W (tipico)
	Desligado	0,25 W (tipico)
Conectar de entrada		HDMI com 19 pins (somente nos modelos com entrada HDMI)DP (somente nos modelos com entrada DP)Type C
Sinal de entrada de video		Sinal HDMI (somente nos modelos com entrada HDMI) (optional)DP (somente nos modelos com entrada DP) (optional)Type C
Alto-falantes		2 W x 2 (somente nos modelos com entrada de.audio) (optional)
USB		USB 3.0 x 4
Tamanho maior daanela		Horizontal: 596,74 mmVertical: 335,66 mm
Fonte de alimentação		19 V - - - 7,9 A
Condições do ambiente		Temperatura de funconimento: de 5 a 35 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: 20% a 80%
Dimensões		611,64 (L) x 394,28 ~ 544,28 (A) x 247,17 (P) mm
Peso (liquido)		8,4 kg (liq.)
Especificações do mecanismo		Inclinação: de -5 a +35° (só é posível obter 35 graus de inclinação para o ângulo de elevação no punto mais alto)Rotação: -60° a +60°Ajuste de alta: de 0 a 150 mmGiro: -90° a +90°Suporte separavel: Sim (suporte separavel com ajuste por parafuso)
Controles externos	Botões	Botão ON/OFFVolumePI/PBPPTecla E (Empowering)
		ContrasteTempo limite OSDIàiomempo limite OSDIàiude Automática (somente nos modelos com entrada analógica)Modulos com entrada analógica)Wide Mode (Full/Aparência)ACM On/OffInput Signal Selection (Seleção do sinal de entrada)
	Funções	Super NitidexSatur.6-eixosMatiz 6-eixosGammaTemp. de corsRGBFormato DPDesligar cargo USB
		IddiamaIddiome do Sinal do entrada (sinal do entrada)DDC/CI On/OffDisplay Information (Informações sobre o visor)PI/PBPMode Inicio Ráp.Fonte automáticaReinicializarSair
Todas as espécicasções está sujeitas a alterações sem征求意见 prévio.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนของ Acer

*การใช้พลังงานต่อปีคำนวณจากปริมาณการใช้พลังงานปกติ 4 ชั่วโมงต่อวัน 365 วันต่อปี

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอมอนิเตอร์ Acer (QSG)

ข้อควรระวังด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำทั้งหมดอย่างละเอียด

1. Увімкніть кран РК-монітора: перевірте, чи монітор призначений для роботи в мережі змінного струму, у вашій місцевості.

Вимкніть РК-монітор та від'єднайте кабель живлення. - Розпиліть неабразивний засіб для чищення на ганчірку та акуратно протріть екран. Ніколи не розпилюйте рідину безпосередньо на екран або корпус. - Для корпусу або РК-дисплея не використовуйте очищувачі на основі аміаку або спирту. - Виробник не несе відповідальності за пошкодження, спричинені використанням очищувачів, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей. 4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений спеціаліст. 5. Зберігайте РК-монітор у кімнаті з температурою від -20° до 60°C. Зберігання РК-монітора за цих температур, нижче або вище, може спричинити пошкодження. 6. Негайно від'єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче останніх умов.

• Кабель передачі сигналу від монітора до комп'ютера зношений або пошкоджений. На РК-моніторі з'являється пляма або плями.
• РК-монітор або корпус пошкоджено.

Під'єднання монітора до основи

1. Вийміть монітор з упаковки. 2. Під'єднайте підставу до основи (для деяких моделей)
2. Поверніть за годинниковою стрілкою, щоб зафіксувати. Основа має бути зафіксована на підставці (для деяких моделей).
3. Прикрутіть основу до підставки, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких моделей)

Під'єднання монітора до комп'ютера

1. Вимкніть монітор та вийміть кабель живлення комп'ютера.
2. 2-1. Під'єднання кабелю HDMI (лише моделі з входом HDMI)

a. Перевірте, чи монітор та комп'ютер вимкнено. b. Під'єднайте кабель HDMI до комп'ютера. -2. Під'єднання кабелю DP (лише моделі з входом DP) a. Перевірте, чи монітор та комп'ютер вимкнено. b. Під'єднайте кабель DP до комп'ютера.

1. Вставте кабель живлення монітора в роз'єм для кабелю живлення на задній панелі монітора. 4. Підключіть один кінець адаптера до монітора, а інший - до належним чином заземленої розетки змінного струму.
2. สาย USB 3.1 Type-C (เพิ่มเติม สำหรับรุ่นที่มีพอร์ต USB Type-C) เสียบปลายสาย USB Type-C ด้านหนึ่งเข้ากับจอภาพ และอีกด้านหนึ่งเข้ากับคอมพิวเตอร์หรืออุปกรณ์พกพา
3. พอร์ต USB 3.1 Type-A (เพิ่มเติม สำหรับรุ่นที่มีพอร์ต Type-A) เสียบปลายสาย USB Type-A ด้านหนึ่งเข้ากับพอร์ตบนจอภาพ และอีกด้านหนึ่งเข้ากับอุปกรณ์ต่อพ่วง (เช่น เมาส์ คีย์บอร์ด หรือฮับ USB) หากต้องการใช้พอร์ต USB 3.1 Type-A บนจอภาพ ให้ทำตามขั้นตอนด้านล่าง
4. เลือกเปิด/ปิด การชาร์จ USB ในสถานะเปิด เพื่อเปิดหรือปิดฟังก์ชันการชาร์จผ่าน USB ในสถานะเปิด

องค์ประกอบการควบคุมภายนอก

Homep	Пiktorpama	Еlement	Опс
1,2		Коньka/Индikatop Живленья	Увимкегеня/Bимкегеня MOHITOPa. Сини koлір вказус Ha ввимкеге Живленья.Жовтий koлір вказус Ha рахим очікунгя/з Aoцаджени эл ektrpoeнерii.
3 Input		Коньka вхідного сигнану	Натисіть,шіоб змініті дхеріно вхідного сигнану.
4 Khonka ryностi			Натисіть,шіоб akтувагин повзунок Керувагнaya ryнICTи.
5		Функци екран Horo MeHIO	Натисай Te Дя пeperпду ekран Horo MeHIO.Натисай Te Ш раз ду ВveDEня ВИБору в ekран"HOMу MeHIO.
6 PIP/PBP	Коньka PIP/PBP		Натисай Te,шіоб увимкуну phункцию PIP/PBP.
7	e	Клавиа Empowering	Натисай Te Клавиу Empowering Далы Влдкrimваги ekран Horo MeHIO Acer eColor Management taDoc'tуп do рexимів сцehаю.

กฎระเบียบและมาตรฐานความปลอดภัย

ประกาศคณะกรรมการกำกับดูแลการสื่อสารแห่งสหพันธรัฐ

อุปกรณ์นี้ผ่านการทดสอบและพบว่าอยู่ภายใต้ข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎของคณะกรรมการกำกับดูแลการสื่อสารแห่งสหพันธรัฐ ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่แตกต่างจากเครื่องรับ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุโทรทัศน์ที่มีประสบการณ์

ประกาศความสอดคล้องของสหภาพยุโรป

บริษัท Acer Inc. ขอยืนยันว่าจอภาพนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2014/30/EU ว่าด้วยความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2014/35/EU ว่าด้วยแรงดันไฟฟ้าต่ำ คำสั่ง 2011/65/EU ว่าด้วยการจำกัดการใช้สารอันตราย และคำสั่ง 2009/125/EC ว่าด้วยการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า ควรใช้สายเคเบิลที่มีฉนวนป้องกันเมื่อเชื่อมต่อกับอุปกรณ์อื่นๆ

หมายเหตุ: อุปกรณ์ต่อพ่วง

คุณสามารถใช้เครื่องพิมพ์ที่ไม่ต่อเนื่อง (แบบเจาะรู, แบบม้วน, แบบแท็บ) ที่ผ่านการรับรองตามคลาส B ได้ การทำงานกับเครื่องพิมพ์ต่อพ่วงที่ไม่ผ่านการรับรองอาจทำให้เกิดการรบกวนที่เป็นอันตรายต่อวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้เป็นโมฆะ ซึ่งอยู่ภายใต้กฎของคณะกรรมการกำกับดูแลกิจการสื่อสารกลาง (FCC)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ข้อ 15 การใช้งานอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดผลิตภัณฑ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ คุณต้องรับผิดชอบในการกำจัดอุปกรณ์ที่ใช้แล้วโดยนำส่งไปยังจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกขยะและการรีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณในเวลาที่กำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์ที่ใช้แล้วเพื่อการรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อควรระวังเกี่ยวกับแม่เหล็ก

อุปกรณ์อิเล็กทรอนิกส์บางชนิด เช่น ฮาร์ดดิสก์ไดรฟ์ อุปกรณ์ USB คอมพิวเตอร์โน้ตบุ๊ก โทรศัพท์มือถือ ไดรฟ์ปากกา หูฟัง ลำโพง บัตรเครดิต บัตรประจำตัวแบบแม่เหล็ก ฯลฯ มีความไวต่อสนามแม่เหล็กแรงสูงและอาจเสียหายหรือหยุดทำงานชั่วคราว อุปกรณ์อิเล็กทรอนิกส์ไม่ควรวางไว้ใกล้กับแม่เหล็กนีโอไดเมียมของฐานจอภาพ

ข้อมูลจำเพาะทางเทคนิค

PK-nanenb	Kerbyча симстema	Кольоров TFT PK-ekpan
	Розмир 27"W (69 cm)
	Крокniczenia	0,233 MM (no ropinizentali) x 0,233 MM (no beretnikani)
	ЯскравICTь	350 кd/M² (тунова)
	КонtraktнICTь	100 000 000:1 мак. (ACM)
	Кут огладу	178° (no ropinizentali) 178° (no beretnikani) (CR=10)
	Час вдпobidi	6 мc (G to G)
	Тил панeti	In-Plane Switching ("néрахьаня в odniшни")
	Вдю	Аналоговий InteRPéiCs R, G, B
	Часто ряdkів	HDMI: 31-90 kФ
	Часто кадриe	HDMI: 56-76 Φ
Вidобрахуваниki kolыори		1,07 Мрд. kolыорíB
Синхposсигал ддя вidт borоренья зображень на pactroвому ддяпени		241,5 MФ
Мakсmaльна роздьна заатнICTь	2560 x 1440 priу 60 Φ
Plug & Play VESA DDCCI/DDC2B
Класесязберекеня B
"Бじорочи сожиеванныеethnicity		58 (KBt/iod.) (ддя мodyдд iЗ вхodom HMI)
Спожиевские елекtronергii	РекIMУ увIMКненя	28,44 Bt (туново)
	РекIMС chy	0,36 Bt (туново)
	РекIM ВIMКненя	0,25 Bt (туново)
Вхднii роз'em		HDMI 19-контактнii (лише мodyдд iЗ вхodom HMI) DP (лише мodyдд iЗ вхodom DP) Тин C
Вхднii вдесогнail		Сингал HMI (лише мodyдд iЗ вхodom HMI) (ддятково) DP (лише мodyдд iЗ вхodom DP) (ддятково) Тин C
Диамikii		2 W x 2 (лише мodyдд 3 audiosbODom) (ддятково)
USB	USB 3,0 x 4
Мakсmaльный розмір ekрага		По рогиэоталл: 596,74 MM По ветrikалл: 335,66 MM
Джерello жимменna		19 V 7,9A
Умови habкошильно сedingobицla		Робоча temпегатура: bld 5 °C do 35 °C Темпегатура зберigань: bld -20 °C do 60 °C Робоча bonorigtь: bld 20% do 80%
Розмірii		611,64 (Ш) x 394,28 ~ 544,28 (В) x 247,17 (Г) MM
Bara (Bara netto)		8,4 кr (netto)
Тechнініхіхар�тірістій міханізму		Насил: bld -5 do +35° (лише в hidьшици точи може buytsh zanpOLOHOBANO 35 rapiucib haxilny对于我们 kUTa haxilny) Поворот: bld -60° do +60° Pergunobань bivocnti: bld 0 do 150 MM ЗавICA: bld -90° do +90° Зимma nii pindstabka: nainbua (Зимma nii pindstabka 3 ananlOGBOM bIXODom)
Зовиши щенистій keрувашия	Пere�мікач/KNOKи	Кнорka xizvlennna MEHIO/BBEDENH Вхid КонtraktнICTь ЯскравICTь Фоксубогань (лише мodyдд 3 ananlOGBOM bIXODom) Гordinник (лише мodyдд 3 ananlOGBOM bIXODom) Паложень по рогиэоталл (лише мodyдд 3 ananlOGBOM bIXODom) Паложень по ветriКдд (лише мodyдд 3 ananlOGBOM bIXODom) Суерчікіctь 6-ocьога hashenieCTь 6-ocьогиВ bIDTIHK Гамma Тemпегату розьру sRGB Формат DP Заяджань чered USB y вимкнehomy CTani	Гунichtь PIP/PBP Клавида E(Empowering)
	Функii	КонtraktнICTь ЯскравICTь Фоксубогань (лише мodyдд 3 ananlOGBOM bIXODom) Гordinник (лише мodyдд 3 ananlOGBOM bIXODom) Паложень по рогиэоталл (лише мodyдд 3 ananlOGBOM bIXODm) Суерчікіctь 6-ocьога hashenieCTь 6-ocьогиВ bIDTIHK Гамma Тemпегату розьру sRGB Формат DP Заяджань чered USB y вимкнehomy CTani
Усі төхіні сіхахтірістій може buytsh зименho到账ппоредженry.

คู่มือและเอกสารสำหรับผลิตภัณฑ์นี้สามารถดูได้จากเว็บไซต์อย่างเป็นทางการของ Acer

การใช้พลังงานทั้งหมดคำนวณโดยคำนึงถึงการใช้พลังงานในโหมดสแตนด์บายเป็นเวลา 4 ปีต่อวัน 365 วันต่อปี

ประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขรุ่น:

B276HUL

หมายเลข SKU:

B276HUL xxxxxx

(x = 0~9, a~z, A~Z หรือว่าง)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบของเราแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายที่เกี่ยวข้องของสหภาพยุโรปตามคำสั่งและมาตรฐานที่สอดคล้องและ/หรือมาตรฐานอื่น ๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

ข้อกำหนด (EC) หมายเลข 1275/2008; EN 50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2016

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, ซอย Xintai 5 ถนน Xizhi, นิวไทเปซิตี้ 221, ไต้หวัน

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

รุ่น:

B276HUL

หมายเลขสินค้า:

B276HUL xxxxxx;

(,x = 0 ถึง 9, a ถึง z, A ถึง Z หรือช่องว่าง)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการปรับกฎระเบียบที่เกี่ยวข้องของสหภาพตามคำสั่งด้านล่าง และได้ใช้มาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN 61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

แนวทาง Okodesign (ErP): 2009/125/EG

ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2016

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขรุ่น:

B276HUL

หมายเลขอ้างอิง (SKU): B276HUL xxxxxx;

( c x ) = 0 9 a~z,A\~Z,o en bianco

บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานกันที่เกี่ยวข้องในสหภาพยุโรป ภายใต้คำสั่งดังต่อไปนี้และมาตรฐานที่ประสานกันดังต่อไปนี้ และ/หรือได้ใช้มาตรฐานที่เกี่ยวข้องอื่น ๆ แล้ว:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่งแรงดันต่ำ: 2014/35/EU EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 คำสั่ง RoHS: 2011/65/EU EN50581:2012 品 คำสั่ง ErP: 2009/125/EC ข้อบังคับ (EC) หมายเลข 1275/2008 EN 50564:2011

ปีที่เริ่มใช้เครื่องหมาย CE: 2016

RU Jan / ผู้บริหารอาวุโส Acer Incorporated (ไทเป, ไต้หวัน)

27 มิ.ย. 2016

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขโมดูล:

หมายเลข SKU:

B276HUL xxxxxx;

( \begin{array} { c } { \mathbf { x } } \end{array} ) = 0 \sim 9 a~z,A\~Z,หรือช่องว่าง)

เรา บริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่า ผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพยุโรปและคำสั่งดังกล่าว โดยได้นำมาตรฐานที่ประสานงานกันดังต่อไปนี้และ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN 61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 คำสั่ง RoHS: 2011/65/EU EN50581:2012 คำสั่ง ErP: 2009/125/EC ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2011

ปีที่เริ่มใช้เครื่องหมาย CE: 2016

คำประกาศความสอดคล้อง

ด้วยเอกสารฉบับนี้

Acer Incorporated

8F, 88, ถนนซินไท 5 ซอย 1, เขตซีจี, นิวไทเปซิตี้ 221, ไต้หวัน

E,

เอเซอร์ อิตาลี เอส.อาร์.แอล.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

เอเซอร์

หมายเลขรุ่น:

B276HUL

หมายเลขสินค้า (SKU):

B276HUL xxxxxx;

(∇″x″) = 0~9 ถึง ~z, A~Z, 0 ช่องว่าง

Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบของบริษัทว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามข้อกำหนดการประสานกฎระเบียบที่เกี่ยวข้องของสหภาพยุโรป ตามที่ระบุในคำสั่งต่อไปนี้ และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องต่อไปนี้มาใช้:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EC

ระเบียบ (EC) หมายเลข 1275/2008; EN 50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2016

RU Jan / ผู้จัดการอาวุโส

Acer Incorporated (ไทเป, ไต้หวัน)

27 มิ.ย. 2559

ข้อมูล

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

ชื่อทางการค้า:

หมายเลขรุ่น:

หมายเลข SKU:

จอภาพ LCD

Acer

B276HUL

B276HULXXXXX

(x = 0 9,a z,A Z, หรือว่าง)

เราบริษัท Acer Incorporated ขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวว่าผลิตภัณฑ์ที่อธิบายข้างต้นเป็นไปตามกฎหมายที่เกี่ยวข้องเกี่ยวกับการประสานกันในสหภาพดังที่ระบุในคำสั่งด้านล่าง และได้นำมาตรฐานที่ประสานกันและ/หรือมาตรฐานอื่นๆ ที่เกี่ยวข้องมาใช้:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN 61000-3-2:2006+A2:2009 Class D

EN55024:2010

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

คำสั่ง RoHS: 2011/65/EU

EN50581:2012

คำสั่ง ErP: 2009/125/EG

ข้อกำหนด (EG) ฉบับที่ 1275/2008; EN 50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2016

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

และ

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขรุ่น:

B276HUL

หมายเลข SKU:

B276HUL xxxxxx;

(x = 0 9,a z,A Z, หรือช่องว่าง)

เราบริษัท Acer Incorporated ขอรับรองด้วยความรับผิดชอบทั้งหมดของเราว่าผลิตภัณฑ์ที่อธิบายไว้ข้างต้นเป็นไปตามกฎหมายการประสานงานที่เกี่ยวข้องของสหภาพยุโรป และได้ใช้คำสั่งดังต่อไปนี้และมาตรฐานที่ประสานงานและ/หรือมาตรฐานที่เกี่ยวข้องอื่นๆ:

คำสั่ง EMC: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN 61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

คำสั่ง LVD: 2014/35/EU EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 คำสั่ง RSP: 2011/65/EU EN50581:2012 คำสั่ง ErP: 2009/125/EC ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2011

ปีที่เริ่มติดเครื่องหมาย CE: 2016.

ENERGY STAR®

ผลิตภัณฑ์ของ Acer ที่ผ่านการรับรอง ENERGY STAR ช่วยให้คุณประหยัดเงินโดยลดค่าใช้จ่ายด้านพลังงาน และช่วยปกป้องสิ่งแวดล้อมโดยไม่ลดทอนคุณสมบัติหรือประสิทธิภาพการทำงาน Acer ภูมิใจที่ได้นำเสนอผลิตภัณฑ์ที่มีเครื่องหมาย ENERGY STAR แก่ลูกค้าของเรา

ENERGY STAR คืออะไร?

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ใช้พลังงานน้อยลงและป้องกันการปล่อยก๊าซเรือนกระจกโดยเป็นไปตามหลักเกณฑ์ประสิทธิภาพพลังงานที่เข้มงวดซึ่งกำหนดโดยสำนักงานปกป้องสิ่งแวดล้อมแห่งสหรัฐอเมริกา Acer มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการทั่วโลกที่ช่วยให้ลูกค้าประหยัดเงิน อนุรักษ์พลังงาน และปรับปรุงคุณภาพสิ่งแวดล้อมของเรา ยิ่งเราประหยัดพลังงานได้มากเท่าใด เราก็ยิ่งลดก๊าซเรือนกระจกและความเสี่ยงจากการเปลี่ยนแปลงสภาพภูมิอากาศได้มากขึ้นเท่านั้น ข้อมูลเพิ่มเติมอ้างอิงได้จาก http://www.energystar.gov

ผลิตภัณฑ์ของ Acer ที่ผ่านการรับรอง ENERGY STAR:

• สร้างความร้อนน้อยลงและลดภาระการทำความเย็น และเหมาะกับสภาพอากาศที่อบอุ่น
• เข้าสู่โหมด "จอพัก" โดยอัตโนมัติภายใน 5 นาทีเมื่อไม่มีการใช้งาน
• เมื่อจอภาพอยู่ในโหมดปิดใช้งาน (Active Off) ให้ขยับเมาส์หรือกดปุ่มใดๆ บนแป้นพิมพ์เพื่อปลุกจอภาพ

ENERGY STAR และเครื่องหมาย ENERGY STAR เป็นเครื่องหมายการค้าจดทะเบียนของสหรัฐอเมริกา

TcO DEVELOPMENT

ยินดีด้วย!

ผลิตภัณฑ์นี้ได้รับการรับรอง TCO - เพื่อไอทียั่งยืน

TCO Certified คือการรับรองความยั่งยืนจากบุคคลที่สามในระดับสากลสำหรับผลิตภัณฑ์ไอที TCO Certified รับรองว่าการผลิต การใช้ และการรีไซเคิลผลิตภัณฑ์ไอทีสะท้อนถึงความรับผิดชอบต่อสิ่งแวดล้อม สังคม และเศรษฐกิจ ผลิตภัณฑ์ที่ได้รับการรับรอง TCO ทุกรุ่นได้รับการตรวจสอบโดยห้องปฏิบัติการทดสอบอิสระที่ได้รับการรับรอง

ผลิตภัณฑ์นี้ได้รับการตรวจสอบว่าเป็นไปตามเกณฑ์ทั้งหมดของ TCO Certified รวมถึง:

ความรับผิดชอบต่อสังคมขององค์กร

การผลิตอย่างมีความรับผิดชอบต่อสังคม - สภาพการทำงานและกฎหมายแรงงานในประเทศผู้ผลิต

ประสิทธิภาพพลังงาน

ประสิทธิภาพพลังงานของผลิตภัณฑ์และแหล่งจ่ายไฟ เป็นไปตามมาตรฐาน Energy Star หากมีผลบังคับใช้

ระบบการจัดการสิ่งแวดล้อม

ผู้ผลิตต้องได้รับการรับรองตามมาตรฐาน ISO 14001 หรือ EMAS

การลดสารอันตราย

ข้อจำกัดของแคดเมียม ปรอท ตะกั่ว และโครเมียมเฮกซะวาเลนต์ รวมถึงข้อกำหนดสำหรับผลิตภัณฑ์ที่ปราศจากปรอท สารฮาโลเจน และสารหน่วงการติดไฟที่เป็นอันตราย

การออกแบบเพื่อการรีไซเคิล

การเข้ารหัสพลาสติกเพื่อให้รีไซเคิลได้ง่าย จำกัดจำนวนพลาสติกชนิดต่างๆ ที่ใช้

อายุการใช้งานผลิตภัณฑ์ การรับคืนผลิตภัณฑ์

การรับประกันสินค้าขั้นต่ำหนึ่งปี อะไหล่ต้องมีจำหน่ายอย่างน้อยสามปี การรับคืนผลิตภัณฑ์

บรรจุภัณฑ์

ข้อจำกัดของสารอันตรายในบรรจุภัณฑ์ของผลิตภัณฑ์ บรรจุภัณฑ์ต้องเตรียมพร้อมสำหรับการรีไซเคิล

การออกแบบตามหลักสรีรศาสตร์และเน้นผู้ใช้เป็นศูนย์กลาง

หลักสรีรศาสตร์ทางการมองเห็นในผลิตภัณฑ์ที่มีจอแสดงผล ปรับได้เพื่อความสะดวกสบายของผู้ใช้ (จอแสดงผล ชุดหูฟัง)

สมรรถนะด้านเสียง - การป้องกันเสียงกระแทก (หูฟัง) และเสียงพัดลม (โปรเจกเตอร์ คอมพิวเตอร์)

แป้นพิมพ์ที่ออกแบบตามหลักสรีรศาสตร์ (โน้ตบุ๊ก)

ความปลอดภัยทางไฟฟ้า การปล่อยคลื่นแม่เหล็กไฟฟ้าน้อยที่สุด

การทดสอบโดยบุคคลที่สาม

ผลิตภัณฑ์ทุกรุ่นที่ได้รับการรับรองได้รับการทดสอบในห้องปฏิบัติการอิสระที่ได้รับการรับรอง

ชุดเกณฑ์โดยละเอียดสามารถดาวน์โหลดได้ที่ www.tcodevelopment.com ซึ่งคุณยังสามารถค้นหาฐานข้อมูลผลิตภัณฑ์ IT ที่ได้รับการรับรอง TCO ทั้งหมดได้อีกด้วย

TCO Development องค์กรที่อยู่เบื้องหลัง TCO Certified เป็นผู้นำระดับนานาชาติในด้าน IT ที่ยั่งยืนมาเป็นเวลา 20 ปี เกณฑ์ใน TCO Certified ได้รับการพัฒนาร่วมกับนักวิทยาศาสตร์ ผู้เชี่ยวชาญ ผู้ใช้ และผู้ผลิต องค์กรทั่วโลกพึ่งพา TCO Certified เป็นเครื่องมือเพื่อช่วยให้บรรลุเป้าหมายด้าน IT ที่ยั่งยืน เราดำเนินงานโดย TCO ซึ่งเป็นองค์กรไม่แสวงหาผลกำไรที่เป็นตัวแทนของพนักงานออฟฟิศ TCO Development มีสำนักงานใหญ่อยู่ที่สตอกโฮล์ม ประเทศสวีเดน และมีสำนักงานในอเมริกาเหนือและเอเชีย

ภาษาอังกฤษ

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT 1 Acer ขอเสนอบริการดังต่อไปนี้โดยมีค่าใช้จ่าย 2 :

1. การรับประกันเพิ่มเติม 3 ปี
2. เพื่อยืดอายุการใช้งานผลิตภัณฑ์ ผ่านการใช้ชิ้นส่วนที่เข้ากันได้จากตลาดหลังการขาย หรือชิ้นส่วนที่นำกลับมาปรับสภาพใหม่ที่มีสเปกเท่ากันหรือสูงกว่า เราขอเสนออะไหล่หรือชิ้นส่วนทดแทนเป็นเวลา 5 ปีหลังสิ้นสุดการผลิต

สำหรับลูกค้าสถาบันที่ เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT 1 Acer ขอเสนอบริการเพิ่มเติมดังต่อไปนี้โดยมีค่าใช้จ่าย 2 :

1. โครงการรับคืนผลิตภัณฑ์สำหรับโน้ตบุ๊ก เดสก์ท็อป และจอภาพ
2. โครงการรับคืนแบตเตอรี่สำหรับแบตเตอรี่ของโน้ตบุ๊ก
3. โครงการรับคืนบรรจุภัณฑ์สำหรับบรรจุภัณฑ์ที่จัดส่งพร้อมกับผลิตภัณฑ์โน้ตบุ๊ก เดสก์ท็อป และจอภาพที่ลงทะเบียน EPEAT 1

สำหรับรายละเอียดเพิ่มเติมของบริการข้างต้น กรุณาเยี่ยมชมเว็บไซต์ Acer ในพื้นที่

1 ผลิตภัณฑ์ที่ลงทะเบียน EPEAT กรุณาเยี่ยมชม http://www.epeat.net 2 ความพร้อมให้บริการและค่าใช้จ่ายแตกต่างกันไปตามประเทศ สำหรับรายละเอียด กรุณาอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่น 3 บริการยืดอายุการใช้งานผลิตภัณฑ์มีให้บริการในบางประเทศ กรุณาอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่นสำหรับรายละเอียด 4 บริการรับคืนบรรจุภัณฑ์ไม่มีค่าใช้จ่ายและมีให้บริการในบางประเทศ กรุณาอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่นสำหรับรายละเอียด

ภาษาจีนตัวเต็ม (ใช้กับไต้หวัน)

สำหรับลูกค้าที่มีผลิตภัณฑ์ที่ลงทะเบียน EPEAT เพื่อยืดอายุการใช้งานผลิตภัณฑ์ Acer ให้บริการดังต่อไปนี้:

1. นอกจากการรับประกันพื้นฐานแล้ว ยังมีการรับประกันเพิ่มเติม 3 ปี 2. สำหรับการยืดอายุการใช้งานผลิตภัณฑ์ เรามีบริการเปลี่ยนอะไหล่เป็นเวลา 5 ปีหลังจากการผลิตผลิตภัณฑ์หยุดลง โดยใช้อะไหล่ที่เข้ากันได้ อะไหล่มือสองหรืออะไหล่รีเฟอร์บิชที่มีสเปกสูงกว่า

สำหรับหน่วยงานรัฐบาลและลูกค้าสถาบันการศึกษาที่มีผลิตภัณฑ์ที่ลงทะเบียน EPEAT 1 Acer ให้บริการดังต่อไปนี้ 3:

1. การรีไซเคิลผลิตภัณฑ์โน้ตบุ๊ก คอมพิวเตอร์ตั้งโต๊ะ และจอภาพ 2. การรีไซเคิลแบตเตอรี่โน้ตบุ๊ก 3. การรีไซเคิลบรรจุภัณฑ์ของโน้ตบุ๊ก คอมพิวเตอร์ตั้งโต๊ะ และจอภาพ

สำหรับรายละเอียดเพิ่มเติมของบริการข้างต้น กรุณาติดต่อเว็บไซต์ทางการของ Acer http://www.acer.com.tw/ac/zh/TW/content/service-content#epeat

1. ผลิตภัณฑ์ EPEAT ที่ลงทะเบียนอย่างถูกต้อง กรุณาตรวจสอบที่ http://www.epeat.net 2. ค่าใช้จ่ายที่เกี่ยวข้องกรุณาติดต่อเว็บไซต์ดังกล่าว 3. บริการรีไซเคิลอาจแตกต่างกันไปในแต่ละรุ่น

การปฏิบัติตามข้อกำหนด

กลาง

เอเซอร์

บาร์โค้ด

MC.T5911.00C

หมายเลขรุ่น: B276HUL

หมายเลขชิ้นส่วน: MC.T5911.00C

Foshtab Ppy
