B276HULE - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	B276HULE
Velikost obrazovky	27 palců (69 cm)
Technologie panelu	IPS
Maximální rozlišení	2560 x 1440 při 60 Hz
Jas	350 cd/m² (typický)
Kontrast	100 000 000:1 max (ACM)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Doba odezvy	6 ms (šedá na šedou)
Zobrazené barvy	1,07 miliardy
Vstupní konektory	HDMI, DisplayPort, USB Type-C, USB 3.0 x4, audio (2 W x2)
Rozměry (Š x V x H)	611,64 x 394,28 ~ 544,28 x 247,17 mm
Čistá hmotnost	8,4 kg
Napájení	19 V === 7,9 A
Spotřeba elektrické energie (zapnuto)	28,44 W (typický)
Spotřeba elektrické energie (pohotovost)	0,36 W (typický)
Třída energetické účinnosti	B
Ergonomická nastavení	Náklon (-5° až +35°), otočení (-60° až +60°), výška (0 až 150 mm), pivot (-90° až +90°)
Vestavěné funkce	PIP/PBP, reproduktory 2W x2, OSD menu, úsporný režim
Doporučené čištění	Použijte měkký hadřík bez rozpouštědel; nikdy nestříkejte tekutinu přímo na obrazovku
Bezpečnost	Neotvírejte kryt; vyhněte se vystavení dešti, vlhkosti nebo magnetickým polím

Často kladené otázky - B276HULE ACER

Jak čistit obrazovku monitoru?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík a jemně otřete obrazovku. Nikdy nestříkejte tekutinu přímo na obrazovku nebo kryt. Vyhněte se přípravkům na bázi čpavku nebo alkoholu.

Jak nastavit výšku monitoru?

Monitor je vybaven nohou s nastavitelnou výškou od 0 do 150 mm. Pevně držte monitor a svislým tlakem upravte výšku. Náklon lze nastavit od -5° do +35°, otočení od -60° do +60° a pivot od -90° do +90°.

Jak připojit monitor k počítači?

Ujistěte se, že jsou obě zařízení vypnutá. Připojte kabel HDMI, DisplayPort nebo USB Type-C k počítači a monitoru. Zapojte napájecí kabel do monitoru a do zásuvky. Poté zapněte počítač a poté monitor.

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je napájecí kabel správně zapojen a že kontrolka napájení svítí (modrá) nebo je v pohotovostním režimu (oranžová). Ujistěte se, že je videokabel dobře připojen na obou koncích a že je vybrán správný vstup pomocí tlačítka Input.

Jak používat funkci PIP/PBP?

Stiskněte tlačítko PIP/PBP na monitoru pro aktivaci funkce. Pomocí nabídky na obrazovce nastavte velikost a pozici vloženého okna. Tato funkce umožňuje zobrazit dva zdroje současně.

Jaká je spotřeba elektrické energie v pohotovostním režimu?

Spotřeba v pohotovostním režimu je typicky 0,36 W. V režimu vypnuto je 0,25 W. Odhadovaná roční spotřeba je 58 kWh (při 4 hodinách denně, 365 dní v roce).

Je monitor kompatibilní s držákem VESA?

Ano, monitor je kompatibilní s VESA. Noha je odnímatelná (s aretací šrouby) pro montáž na kloubové rameno nebo nástěnný držák.

Jak nastavit parametry obrazu?

Stiskněte tlačítko MENU/ENTER pro otevření nabídky na obrazovce. Pomocí navigačních tlačítek upravte jas, kontrast, ostrost, teplotu barev, gama atd. Můžete také použít tlačítko E (Empowering) pro přístup k scénickým režimům.

Mohu použít port USB k nabíjení telefonu?

Ano, porty USB 3.0 mohou nabíjet zařízení. Použijte přepínač 'Nabíjení USB při vypnutí' pro aktivaci nabíjení i když je monitor vypnutý.

Kde najít kompletní uživatelský manuál?

Kompletní manuál je k dispozici ve formátu PDF na oficiálním webu podpory Acer. Můžete si jej také stáhnout z notice-facile.com nebo naskenovat QR kód na obalu.

NÁVOD K OBSLUZE B276HULE ACER

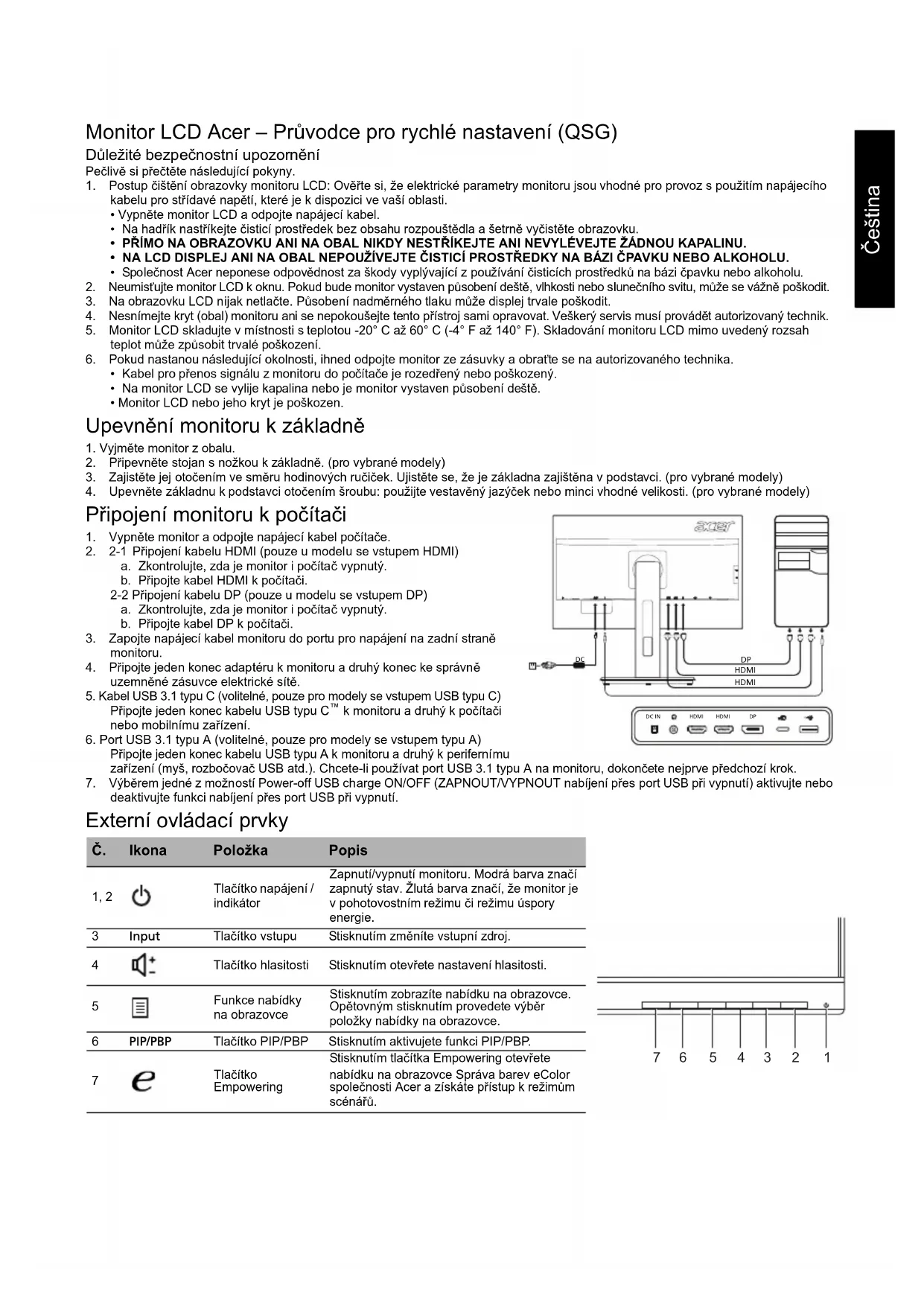

Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)

Přečtěte si prosím následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.

Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte monitor z obalu.
2. Připevněte stojan nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

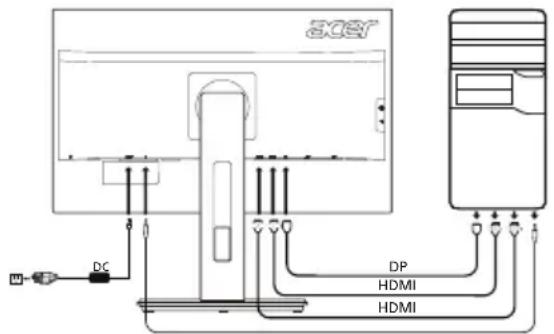

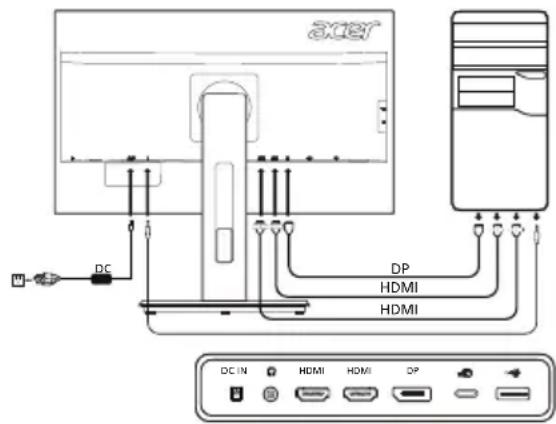

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP (pouze u modelu se vstupem DP)

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
2. Připojte jeden konec adaptéru k monitoru a druhý konec ke správně uzemněné zásuvce elektrické sítě.
3. Kabel USB 3.1 typu C (volitelné, pouze pro modely se vstupem USB typu C) Připojte jeden konec kabelu USB typu C k monitoru a druhý k počítači nebo mobilnímu zařízení.
4. Port USB 3.1 typu A (volitelné, pouze pro modely s výstupem typu A) Připojte jeden konec kabelu USB typu A k monitoru a druhý k perifernímu zařízení (myš, rozbočovač USB atd.). Chcete-li použít port USB 3.1 typ
5. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1,2		Tlačitko napájení / indikátor	Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, ze monitor je v pohotovostním režimu Či režimu Úspory energia.
3	Input	Tlačitko vystupu	Stisknutím změnǐte vystupné zdroj.
4		Tlačitko hlasitosti	Stisknutím otevřete nastavení hlasitosti.
5		Funkce nabídky na obrazovce	Stisknutím zobrazíte nabídku na obrazovce. Opětovným stisknutím provedete výběr položky nabídky na obrazovce.
6	PIP/PBP	Tlačitko PIP/PBP	Stisknutím aktivujete funkci PIP/PBP.
7	e	Tlačitko Empowering	Stisknutím tlacitka Empowering otevřete nabídku na obrazovce Správa barev eColor společnostl Acer a ziskáte prístup k režimům scenářú.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádia a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

Vyrovnání zpráva týkající se magnetů

Některá elektronická zařízení, například pevné disky, zařízení USB, tablety, notebooky, mobilní telefony, hodinky, sluchátka do uší, reproduktory, kreditní karty, magnetické identifikační karty a podobné jsou citlivá na magnetická pole a mohou se trvale nebo dočasně poškodit, pokud jsou vystavena působení příliš silného magnetického pole. Elektronická zařízení se nesmí pokládat přímo na nebo blízko magnetické oblasti základny monitoru.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém Barevný	LCD TFT
	Velikost 27"W (69 cm)
	Rozteč pixelú	0,233 mm (horizontal) × 0,233 mm (vertikalně)
	Jas	350 cd/m2(typick)'
	Krontrast Max. 100 000 000:0.1 (ACM)
	Uhel sledováni	178° (horizontal) 178° (vertical) (CR=10)
	Doba odežvy 6 ms (GTG)
	Typ panelu	Přepinámí v ploše (In-Plane Switching neboli IPS)
	Video R, G, B analogové	ozhranić
	Horizontal frevence HDM: 31-90 KHz
	Vertikalní frevence HDM: 56-76 Hz
Zobrazení Barvy 1,07B
Frevence bodů 241,5 MHz
Maximánií rozilěsi		2560 × 1440 př 60 Hz
Funkce Plug & Play		VESA DDCCI/DDC2B
Trída energetické efektivity		B
*Ročné spotřeba energia		58 (kWh) (pro model se vystupem HDMI)
Spotřeba energia	Režim Zapnuto	28,44 W (typicky)
	Režim spánku	0,36 W (typicky)
	Režim Vypnuto	0,25 W (typicky)
Konektor vstupu		HDMI 19kollkový (pouze model se vystupem HDMI) DP (pouze model se vystupem DP) Typ C
Vystupné videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné) DP (pouze model se vystupem DP) (volitelné) Typ C
Reproduktory		2 W x 2 (pouze model se zvukovým vystupem) (volitelné)
USB		USB 3.0 x 4
Maximánií velikost obrazovky		Horizontal: 596,74 mm Vertikalně: 335,66 mm
Zdroj napajén		19 V --- 7,9 A
Podminky okolniho prostřédí		Provozní teplata: 5 °C až 35 °CSkladovaci teplata -20 °C až 60 °CProvozní vlhkest: 20 % až 80 %
Rozměry		611,64 (S) x 394,28 - 544,28 (V) x 247,17 (H) mm
Hmotnost (cistá)		8,4 kg (cistá)
Technické udaje mechanismu		Naklioněni: -5° až +35° (pro uhel zdvinu lze dosaúnout záklonu 35 stapné pouze v nejvyším bodě)Otáčeni: -60° až +60°Nastavení výšky: 0 mm až 150 mmOtočeni: -90° až +90°Odnímatelný stojan: Ano (odnímatelný stojan s nožkou a uvolněím pomoci šroubu)
Externi ovládacíprkvy	Spínače a tlačíka	Tlachíko napajéni NABÍDKA/ENTER Vstup	Hlasilost PIP/PBP Tlachíko Empowering (E)
	Funkce	Kontrast Jas Zaostění (jen pro model s analogovým vystupem) Hodiny (jen pro model s analogovým vystupem) Horizontal pozice (jen pro model s analogovým vystupem) Vertikalní pozice (jen pro model s analogovým vystupem) Super ostrost 6osá sytost 6osy odstín Gamma Teplota barev sRGB Formát DP Nabijeni prěs port USB prí vypnutí	Jazyk Časový limit nabídky na obrazovce Automatická konfigurace (jen pro model s analogovým vystupem) Širokouhlý režim (na celou obrazovku / poměr) ACM zapnuto/vypnuto Vybr vystupnivo signálu DDC/CI zapnuto/vypnuto Informace o displejej PIP/PBP Režim rychlého spustěné Automatická detekce signálu ze zdrojú Resetovat Ukončil
Jakékoli technické udaje zařizení mohou bít změnény bez prechodnoho upozernění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

Č.	Ikona	Položka	Popis
1, 2		Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Őranžová indikuje pohotovostný režim/režim šetrenia energiou.
3	Input	Tlačidlo Vstup	Stlačením tlacidla prepnite vystupné zdroje.
4		T	Stlačením tlacidla aktivujte systém na ovladanie hlasitosti.
5		Funkcie OSD	Stlačením zobrazíte ponuku OSD. Opátovním stlačením zadáte vyber v ponuke OSD.
6	PIP/PBP	Tlačidlo PIP/PBP	Stlačením aktivujte funkciu PIP/PBP.
7	e	Kláves Empowering	Stlačte kláves Empowering na otvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.
