B276HULE - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Acer
Modell	B276HULE
Bildschirmgröße	27 Zoll (69 cm)
Panel-Technologie	IPS
Maximale Auflösung	2560 x 1440 bei 60 Hz
Helligkeit	350 cd/m² (typisch)
Kontrast	100 000 000:1 max (ACM)
Blickwinkel	178° horizontal / 178° vertikal
Reaktionszeit	6 ms (Grau zu Grau)
Angezeigte Farben	1,07 Milliarden
Eingangsanschlüsse	HDMI, DisplayPort, USB Typ-C, USB 3.0 x4, Audio (2 W x2)
Abmessungen (B x H x T)	611,64 x 394,28 ~ 544,28 x 247,17 mm
Nettogewicht	8,4 kg
Stromversorgung	19 V === 7,9 A
Stromverbrauch (Betrieb)	28,44 W (typisch)
Stromverbrauch (Bereitschaft)	0,36 W (typisch)
Energieeffizienzklasse	B
Ergonomische Einstellungen	Neigung (-5° bis +35°), Drehung (-60° bis +60°), Höhe (0 bis 150 mm), Pivot (-90° bis +90°)
Integrierte Funktionen	PIP/PBP, Lautsprecher 2W x2, OSD-Menü, Energiesparmodus
Empfohlene Reinigung	Verwenden Sie ein weiches, lösungsmittelfreies Tuch; sprühen Sie niemals Flüssigkeit auf den Bildschirm
Sicherheit	Öffnen Sie nicht das Gehäuse; vermeiden Sie Regen, Feuchtigkeit oder Magnetfelder

Häufig gestellte Fragen - B276HULE ACER

Wie reinige ich den Bildschirm des Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Wie stelle ich die Höhe des Monitors ein?

Der Monitor ist mit einem höhenverstellbaren Fuß von 0 bis 150 mm ausgestattet. Halten Sie den Monitor fest und üben Sie vertikalen Druck aus, um die Höhe einzustellen. Die Neigung kann von -5° bis +35°, die Drehung von -60° bis +60° und der Pivot von -90° bis +90° eingestellt werden.

Wie schließe ich den Monitor an einen Computer an?

Stellen Sie sicher, dass beide Geräte ausgeschaltet sind. Schließen Sie das HDMI-, DisplayPort- oder USB-Typ-C-Kabel an den Computer und den Monitor an. Stecken Sie das Netzkabel in den Monitor und eine Steckdose. Schalten Sie dann den Computer und anschließend den Monitor ein.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Betriebsanzeige leuchtet (blau) oder im Bereitschaftsmodus (orange) ist. Stellen Sie sicher, dass das Videokabel an beiden Enden richtig angeschlossen ist und die richtige Eingangsquelle mit der Input-Taste ausgewählt ist.

Wie verwende ich die PIP/PBP-Funktion?

Drücken Sie die PIP/PBP-Taste am Monitor, um die Funktion zu aktivieren. Verwenden Sie das Bildschirmmenü, um Größe und Position des eingebetteten Fensters zu konfigurieren. Diese Funktion ermöglicht die gleichzeitige Anzeige von zwei Quellen.

Wie hoch ist der Stromverbrauch im Bereitschaftsmodus?

Der Verbrauch im Bereitschaftsmodus beträgt typisch 0,36 W. Im Aus-Modus beträgt er 0,25 W. Der geschätzte jährliche Stromverbrauch beträgt 58 kWh (basierend auf 4 Stunden pro Tag, 365 Tage im Jahr).

Ist der Monitor mit einer VESA-Halterung kompatibel?

Ja, der Monitor ist VESA-kompatibel. Der Fuß ist abnehmbar (mit Schraubhalterung) für die Montage an einem Schwenkarm oder einer Wandhalterung.

Wie stelle ich die Bildeinstellungen ein?

Drücken Sie die MENÜ/ENTER-Taste, um das Bildschirmmenü zu öffnen. Verwenden Sie die Navigationstasten, um Helligkeit, Kontrast, Schärfe, Farbtemperatur, Gamma usw. anzupassen. Sie können auch die E-Taste (Empowering) verwenden, um auf die Szenenmodi zuzugreifen.

Kann ich den USB-Anschluss zum Aufladen meines Telefons verwenden?

Ja, die USB-3.0-Anschlüsse können Geräte aufladen. Verwenden Sie den Schalter 'USB-Aufladung im Aus-Zustand', um das Aufladen auch bei ausgeschaltetem Monitor zu aktivieren.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch ist als PDF auf der offiziellen Acer-Support-Website verfügbar. Sie können es auch von notice-facile.com herunterladen oder den auf der Verpackung befindlichen QR-Code scannen.

BEDIENUNGSANLEITUNG B276HULE ACER

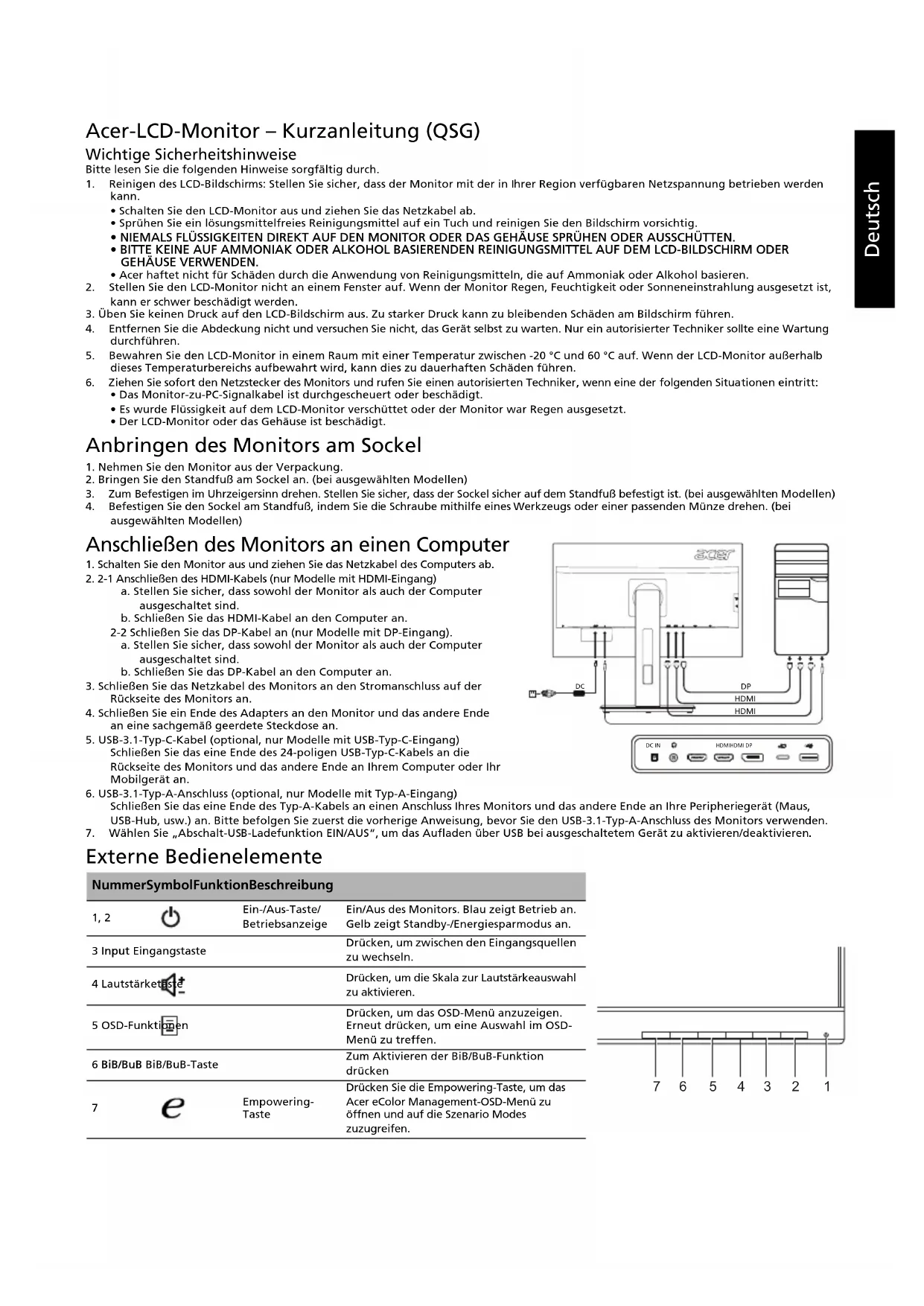

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie den Netzstecker ab und trennen Sie das Gerät vom Stromnetz, wenn die Sichteinlagen des Netzsteckers beschädigt sind.
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

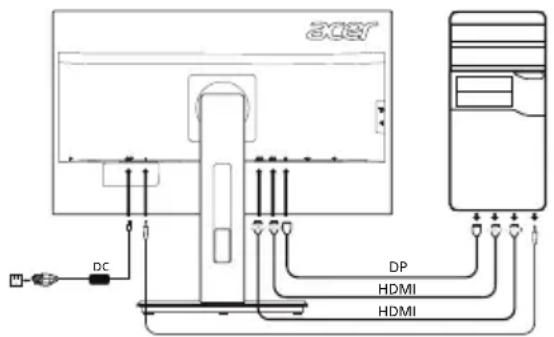

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Anschließen des HDMI-Kabels (nur Modelle mit HDMI-Eingang)

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an. 2-2 Schließen Sie das DP-Kabel an (nur Modelle mit DP-Eingang). a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
2. Schließen Sie ein Ende des Adapters an den Monitor und das andere Ende an eine sachgemäß geerdete Steckdose an.
3. USB-3.1-Typ-C-Kabel (optional, nur Modelle mit USB-Typ-C-Eingang) Schließen Sie das eine Ende des 24-poligen USB-Typ-C-Kabels an die Rückseite des Monitors und das andere Ende an Ihren Computer oder Ihr Mobilgerät an.
4. USB-3.1-Typ-A-Anschluss (optional, nur Modelle mit Typ-A-Eingang) Schließen Sie das eine Ende des Typ-A-Kabels an einen Anschluss Ihres Monitors und das andere Ende an Ihr Peripheriegerät (Maus, USB-Hub, usw.) an. Bitte befolgen Sie zuerst die vorherige Anweisung, bevor Sie den USB-3.1-Typ-A-Anschluss des Monitors verwenden.
5. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

Externe Bedienelemente

NummerSymbol FunktionBeschreibung
1,2	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigt Betrieb an.Gelb zeigt Standby-/Energiesparmodus an.
3 Input Eingangsstaste		Drücken, um zwischen den Eingangsquellen zu wechseln.
4 Lautstärkete		Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5 OSD-Funktionen		Drücken, um das OSD-Menu anzuzeigen.Erneut drucken, um eine Auswahl im OSD-Menü zu treffen.
6 BiB/BuB BiB/BuB-Taste		Zum Aktivieren der BiB/BuB-Funktion drucken
7 e	Empowering-Taste	Drücken Sie die Empowering-Taste, um das Acer eColor Management-OSD-Menü zu öffnen und auf die Szenario Modes zuzugreifen.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen. Es gibt noch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zurateziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

Warnung zu Magneten

Bestimmte elektronische Geräte, wie z.B. Festplatten, USB-Geräte, Tablet-PCs, Notebooks, Handys, Uhren, Kopfhörer, Lautsprecher, Kreditkarten, Magnetkarten usw., reagieren empfindlich auf magnetische Felder und können dauerhaft geschädigt oder vorübergehend deaktiviert werden, wenn sie einem zu starken Magnetfeld ausgesetzt sind. Elektronische Geräte sollten nicht in der Höhe von oder direkt auf dem magnetischen Bereich des Standfußes abgelegt werden.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (69 cm)
	Pixelabstand 0,233 mm (H) x 0,233 mm (V)
	Helligkeit	350 cd/m2(typisch)
	Krontrast 10000000:1 Max. (ACM)
	Einsehbarer Winkel 178° (H) 178° (V) (CR = 10)
	Reaktionszeit 6 ms (G zu G)
	Bildschirmtyp In-Plane-Switching
	Video R, G, B analoge Schnittstelle
	H-Frequency HDMI: 31 - 90 kHz
	V-Frequency HDMI: 56 - 76 Hz
Displayfarben 1,07 Mrd. Farben
Pixelfrequenz 241,5 MHz
Maximale Auflösung 2560 x 1440 bei 60 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse B
*Jährlicher Energieverbrauch 58 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch	Eingeschaltet 28,44 W (typisch)
	Ruhemodus	0,36 W (typisch)
	Ausgeschaltet	0,25 W (typisch)
Eingangsbuchse		HDMI 19-polig (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)Typ C
Eingangsvideosignal		HDMI-Signal (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)Typ C
Lautsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4
Maximale Bildschirmgroße		Horizontal: 596,74 mmVertical: 335,66 mm
Stromquelle		19 V ---- 7,9 A
Umgebungsbedingungen		Betriebstermateratur: 5 bis 35 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Abmessungen		611,64 x 394,28 - 544,28 x 247,17 mm (B x H x T)
Gewicht (netto)		8,4 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: -60° bis +60°Höheneinstellung: 0 mm bis 150 mmDrehgelenk: -90° bis +90°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-TasteMENÜ/EINGABEEingangLaustärkeBüB/BuBE(mowering)-Taste
	Funktionen	KrontrahHelligkeitFokus (nur Modelle mit analogem Eingang)Takt (nur Modelle mit analogem Eingang)H Position (nur Modelle mit analogem Eingang)V.Position (nur Modelle mit analogem Eingang)Superscharf6-Achs.-Sättig,6-Achs.-FarbontGammaFarbtemp.sRGBDP-FormatAbschalt-USB-LadefunktionSpracheOSD-DauerAutom. Abgl. (nur Modelle mit analogem Eingang)Bildformate (Vollbild/Aspect)ACM Ein/AusAuswahl des EingangssignalsDDC/CI Ein/AusDisplayinformationenBüB/BuBBchnellstartmod.Auto-QuelleRücksetzenBeenden
Alle technischen Daten können sich ohne Vorankündigungändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website. *Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Guía de inicio rápido del monitor LCD de Acer (QSG)

Lesen Sie folgende Anweisungen gründlich.

Nr. Ikon Punkt Beschreibung

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55022:2010+AC:2011 Class B

EN55024:2010

EN 61000-3-2:2006+A2:2009 Class D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-Richtlinie: 2011/65/EU

EN50581:2012

Ökodesign-Richtlinie (ErP): 2009/125/EG

Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2016.
