ПОСІБНИК КОРИСТУВАЧА Predator Z271U ACER

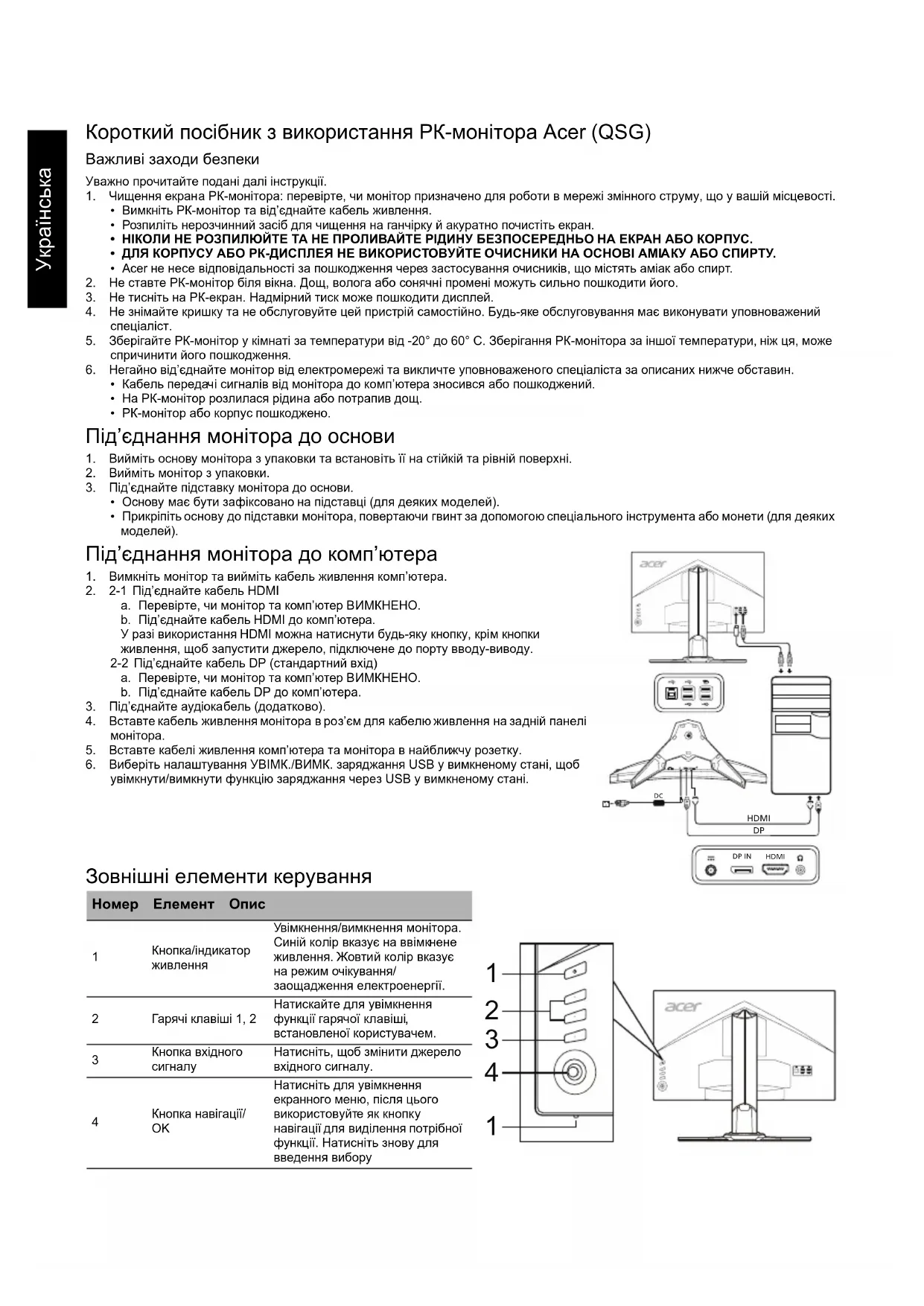

nVidia 3D Light Boost Transparência Wide Mode Entrada Designação de Atalho Modo Início Ráp. Modos Over clock (somente DP) Display Information (Informações sobre o visor) Reinicializar Sair Todas as especificações estão sujeitas a alterações sem aviso prévio.Українська Короткий посібник з використання РК-монітора Acer (QSG) Важливі заходи безпеки Уважно прочитайте подані далі інструкції. 1. Чищення екрана РК-монітора: перевірте, чи монітор призначено для роботи в мережі змінного струму, що у вашій місцевості.

• Вимкніть РК-монітор та від’єднайте кабель живлення.

• Розпиліть нерозчинний засіб для чищення на ганчірку й акуратно почистіть екран.

• Acer не несе відповідальності за пошкодження через застосування очисників, що містять аміак або спирт.

2. Не ставте РК-монітор біля вікна. Дощ, волога або сонячні промені можуть сильно пошкодити його.

3. Не тисніть на РК-екран. Надмірний тиск може пошкодити дисплей.

4. Не знімайте кришку та не обслуговуйте цей пристрій самостійно. Будь-яке обслуговування має виконувати уповноважений

спеціаліст. 5. Зберігайте РК-монітор у кімнаті за температури від -20° до 60° C. Зберігання РК-монітора за іншої температури, ніж ця, може спричинити його пошкодження.

6. Негайно від’єднайте монітор від електромережі та викличте уповноваженого спеціаліста за описаних нижче обставин.

• Кабель передачі сигналів від монітора до комп’ютера зносився або пошкоджений.

• На РК-монітор розлилася рідина або потрапив дощ.

• РК-монітор або корпус пошкоджено. Під’єднання монітора до основи

1. Вийміть основу монітора з упаковки та встановіть її на стійкій та рівній поверхні.

2. Вийміть монітор з упаковки.

3. Під’єднайте підставку монітора до основи.

• Основу має бути зафіксовано на підставці (для деяких моделей).

• Прикріпіть основу до підставки монітора, повертаючи гвинт за допомогою спеціального інструмента або монети (для деяких Під’єднання монітора до комп’ютера

1. Вимкніть монітор та вийміть кабель живлення комп’ютера.

2. 2-1 Під’єднайте кабель HDMI

a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель HDMI до комп’ютера. У разі використання HDMI можна натиснути будь-яку кнопку, крім кнопки живлення, щоб запустити джерело, підключене до порту вводу-виводу. 2-2 Під’єднайте кабель DP (стандартний вхід) a. Перевірте, чи монітор та комп’ютер ВИМКНЕНО. b. Під’єднайте кабель DP до комп’ютера.

3. Під’єднайте аудіокабель (додатково).

4. Вставте кабель живлення монітора в роз’єм для кабелю живлення на задній панелі

5. Вставте кабелі живлення комп’ютера та монітора в найближчу розетку.

6. Виберіть налаштування УВІМК./ВИМК. заряджання USB у вимкненому стані, щоб

увімкнути/вимкнути функцію заряджання через USB у вимкненому стані. Зовнішні елементи керування Номер Елемент Опис

Кнопка/індикатор живлення Увімкнення/вимкнення монітора. Синій колір вказує на ввімкнене живлення. Жовтий колір вказує на режим очікування/ заощадження електроенергії. 2 Гарячі клавіші 1, 2 Натискайте для увімкнення функції гарячої клавіші, встановленої користувачем. Кнопка вхідного сигналу Натисніть, щоб змінити джерело вхідного сигналу. Кнопка навігації/

Натисніть для увімкнення екранного меню, після цього використовуйте як кнопку навігації для виділення потрібної функції. Натисніть знову для введення виборуHDMI

4Українська Правові норми та заходи безпеки Повідомлення Федеральної комісії зв’язку Цей пристрій пройшов перевірку та відповідає обмеженням для цифрових пристроїв класу В, як передбачено частиною 15 Правил Федеральної комісії зв’язку. Ці обмеження призначено для забезпечення належного захисту від шкідливих перешкод у житловому середовищі. Цей пристрій створює, використовує та може випромінювати радіочастотну енергію, а тому, у разі встановлення та використання із порушенням інструкцій, може призводити до виникнення шкідливих перешкод для радіозв’язку Проте немає жодної гарантії, що у певному варіанті встановлення перешкоди не виникатимуть. Якщо цей пристрій створює перешкоди для прийому радіосигналу або телевізійного сигналу, що можна перевірити шляхом вимикання та вмикання пристрою, рекомендується спробувати усунути перешкоди одним із наведених способів. Налаштуйте або змініть розташування прийомної антени. Збільшіть відстань між пристроєм і приймачем. Під’єднайте пристрій та приймач до різних розеток. Зверніться за допомогою до дилера або досвідченого телерадіотехніка. Заява про відповідність ЄС Цим повідомленням компанія Acer Inc. стверджує, що цей РК-монітор відповідає важливим вимогам та іншим відповідним умовам Директиви щодо електромагнітної сумісності 2014/30/EU, Директиви щодо низької напруги 2014/35/EU, Директиви про обмеження вмісту шкідливих речовин 2011/65/EU та Директиви 2009/125/EC щодо визначення норм для встановлення вимог стосовно екодизайну для виробу, пов’язаного з енергією.

З метою запобігання пошкодження монітора, не піднімайте монітор за його підставку. Примітка. Екрановані кабелі Для відповідності нормативним актам щодо електромагнітної сумісності усі з’єднання з іншими пристроями необхідно виконувати за допомогою екранованих кабелів. Примітка. Периферійні пристрої До цього пристрою можна під’єднувати лише периферійні пристрої (пристрої введення/виведення, роз’єми, принтери тощо), сертифіковані для відповідності обмеженням класу B. Робота з несертифікованими периферійними пристроями може перешкоджати прийому радіо- та телесигналів.

Зміни чи модифікації, які не є позитивно схвалені виробником, можуть позбавити користувача права користуватися цим виробом, яке надається Федеральною комісією зв’язку. Умови експлуатації Цей пристрій відповідає частині 15 Правил Федеральної комісії зв’язку. На функціонування пристрою поширюються такі дві умови: (1) цей пристрій може не призводити до виникнення шкідливих перешкод; (2) цей пристрій повинен приймати будь-які перешкоди, зокрема ті, які можуть спричинити небажану роботу. Примітка. Користувачі в Канаді Цей цифровий пристрій класу B відповідає канадському стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилізація використаного виробу користувачами у приватному господарстві у країнах ЄС Цей символ на виробі або його упаковці вказує на те, що цей виріб не можна утилізувати з іншими побутовими відходами. Будучи відповідальним за утилізацію використаного пристрою, ви повинні здавати його у визначений пункт прийому для переробки використаного електричного й електронного обладнання. Розділений збір та переробка зношеного пристрою під час утилізації допоможе зберегти природні ресурси і гарантує безпечну для здоров’я людини та довкілля переробку. Щоб дізнатися більше про пункти прийому використаного пристрою для переробки, зверніться до місцевої адміністрації, служби з утилізації побутових відходів або магазину, в якому ви придбали пристрій.Українська ТЕХНІЧНІ ХАРАКТЕРИСТИКИ Посібники й інші документи для виробу Acer шукайте на офіційному веб-сайті підтримки Acer. *Щорічне споживання енергії обчислюється з урахуванням звичайного споживання енергії протягом 4 годин на день, 365 днів на рік.

Керуюча система Кольоровий TFT РК-екран Розмір 27”W (68,47 см) Крок піксела 0,233 мм (по горизонталі) x 0,233 мм (по вертикалі)

Контрастність 1000:1 Кут огляду 170° (по горизонталі) 160° (по вертикалі) (CR=10) Час відповіді 1 мс (GTG) Тип панелі TN Частота рядків HDMI 1.4: 30–140 кГц DP: 88–222 кГц Частота кадрів HDMI 1.4: 24–60 Гц DP: 30–144 Гц Відображувані кольори 16,7 мільйонів Синхросигнал для відтворення зображень на растровому дисплеї HDMI 1.4: 300 МГц, DP: 590 МГц Максимальна роздільна здатність 2560 x 1440 при 60 Гц (HDMI) 2560 x 1440 при 144 Гц (функція розгону DP = ВИМК.) 2560 x 1440 при 165 Гц (функція розгону DP = УВІМК.) Plug & Play VESA DDCCI/DDC2B Клас енергозбереження B

споживання енергії 57 (кВт/год.) (для моделі із входом HDMI) Споживання живлення (за 200 ніт) Режим увімкнення 30,0 Вт (типово) Режим сну 0,5 Вт (типово) Режим вимкнення 0,5 Вт (типово) Вхідний роз’єм HDMI 19-контактний (лише модель із входом HDMI) DP (лише модель із входом DP) Вхідний відеосигнал Сигнал HDMI (лише модель із входом HDMI) (додатково) DP (лише модель із входом DP) (додатково) Динаміки 7 W x 2 (лише модель з аудіовходом) (додатково) Максимальний розмір екрана По горизонталі: 596,74 мм По вертикалі: 335,66 мм Джерело живлення 100–240 В, 50/60 Гц Умови навколишнього середовища Робоча температура: від 0°C до 40°C Температура зберігання: від -20°C до 60°C Робоча вологість: від 20% до 80% Розміри 613,68 (Ш) x 401,59–511,59 (В) x 268,38 (Г) мм Вага (вага нетто)8,5кг (нетто) Технічні характеристики механізму Нахил: від -5° до +25° (лише в найвищій точці може бути запропоновано 25 градусів нахилу для кута

Поворот: від -30° до +30° Регулювання висоти: 0 мм до 110 мм; 0 мм до 90 мм (Для моделей із системою eye-tracking)

Знімна підставка: Так Зовнішні елементи

Перемикач/кнопки Кнопка живлення Гаряча клавіша 1 Гаряча клавіша 2

5 навігаційна клавіша

Adaptive contrast Dark boost sRGB Насиченість ULMB (лише DP) Refresh rate num Заряджання через USB у вимкненому стані Світлодіод живлення

осьовий колір Точка наведення

Час очікування екранного меню Глибокий сон

Широкоекранний режим

Призначення гарячої клавіші Режим швидкого запуску

Розгон (лише DP) Інформація про дисплей

Усі технічні характеристики може бути змінено без попередження.
