Predator Z271U - Монитор ACER - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Predator Z271U ACER

1. Чтобы очистить ЖК-монитор: Убедитесь, что расчетная мощность монитора подходит для работы от электросети переменного

тока в вашем регионе.

• Выключите ЖК-монитор и отсоедините шнур питания от сети.

• Распылите на тряпку очищающий раствор, не содержащий растворителя, и осторожно протрите экран.

• ЗАПРЕЩАЕТСЯ РАЗБРЫЗГИВАТЬ ИЛИ ПРОЛИВАТЬ ЛЮБЫЕ ЖИДКОСТИ НЕПОСРЕДСТВЕННО НА ЭКРАН ИЛИ

• ДЛЯ ЧИСТКИ ЖК-ДИСПЛЕЯ ИЛИ КОРПУСА НЕ ПРИМЕНЯЙТЕ НИКАКИЕ ЧИСТЯЩИЕ СРЕДСТВА НА ОСНОВЕ НАШАТЫРНОГО ИЛИ ЭТИЛОВОГО СПИРТА.

• Компания Acer не будет отвечать за повреждения, вызванные применением любых чистящих средств на основе нашатырного или этилового спирта.

2. Не размещайте ЖК-монитор рядом с окном. Дождь, влажность и солнечный свет могут серьезно повредить монитор.

3. Не давите на ЖК-экран. Чрезмерное давление может привести к неустранимому повреждению дисплея.

4. Не снимайте крышку и не пытайтесь ремонтировать устройство самостоятельно. Техобслуживание любого рода должен

проводить уполномоченный технический специалист.

5. Храните ЖК-монитор в помещении при температуре от -20° до 60° C. Хранение ЖК-монитора при температуре за пределами

этого диапазона может привести к неустранимому повреждению. 6. В любом из следующих случаев немедленно отключите монитор от сети и вызовите уполномоченного технического специалиста:

• Сигнальный кабель монитор-ПК изношен или поврежден.

• На ЖК-монитор была пролита жидкость, или он попал под дождь.

• ЖК-монитор или корпус поврежден. Установка монитора на основание

1. Извлеките основание подставки монитора из упаковки и разместите его на ровной и устойчивой рабочей поверхности.

2. Извлеките монитор из упаковки.

3. Установите стойку монитора на основание.

• Убедитесь, что основание зафиксировано на стойке монитора (не для всех моделей).

• Закрепите основание на стойке монитора, повернув винт с помощью специального инструмента или подходящей монеты (не для всех моделей). Подключение монитора к компьютеру

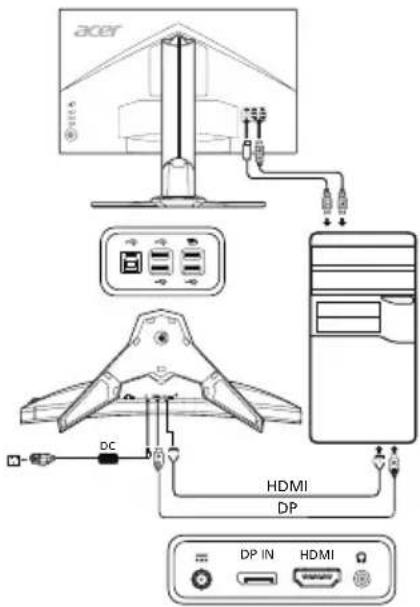

1. Выключите монитор и отсоедините шнур питания компьютера от сети.

2. 2-1 Подключите HDMI-кабель

a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите HDMI-кабель к компьютеру. Для запуска источника порта ввода-вывода во время использования HDMI нажмите любую кнопку, кроме кнопки питания. 2-2 Подключите DP-кабель (вход по умолчанию) a. Убедитесь, что питание монитора и компьютера отключено. b. Подключите DP-кабель к компьютеру.

3. Подключите аудиокабель. (необязательно)

4. Подключите кабель питания монитора к порту питания на задней панели устройства.

5. Подключите шнуры питания компьютера и монитора к электрической розетке.

6. Выберите «Зарядка через USB при выключенном питании Вкл./Выкл.», чтобы

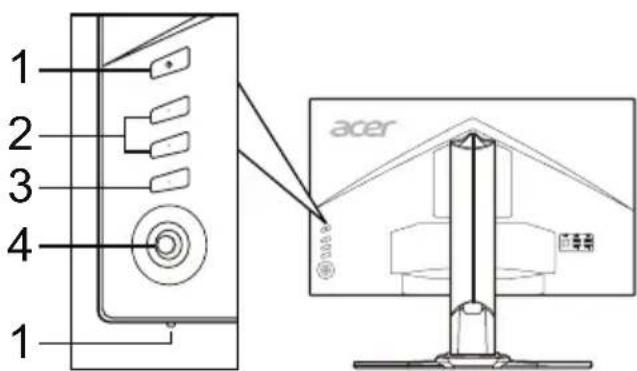

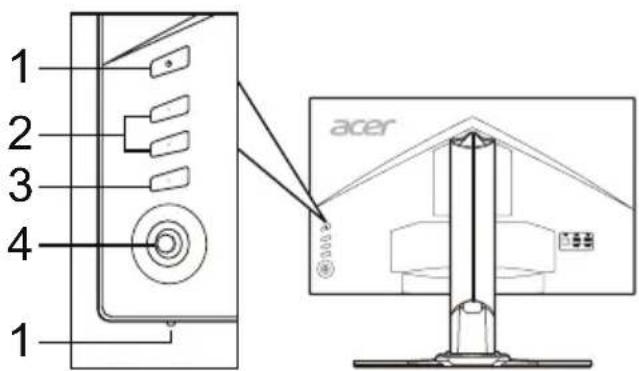

включить/отключить функцию зарядки через USB при выключенном питании. Внешние элементы управления № Элемент Описание

Кнопка/индикатор питания Включение/выключение монитора. Синий цвет означает, что питание включено. Желтый цвет обозначает режим ожидания/энергосбережения.

Горячая клавиша 1, 2 кнопки Нажмите, чтобы активировать функцию, заданную пользователем для горячей клавиши. 3 Кнопка входа Нажмите для переключения источников входа. Кнопка навигации/ОК Нажмите, чтобы вызвать меню OSD, а затем используйте ее для перехода к нужной функции. Чтобы выбрать элемент, нажмите на кнопку снова. HDMI

4Русский Правила и примечания по технике безопасности Примечание FCC Данное устройство было протестировано и признано соответствующим ограничениям для цифрового устройства класса B, в соответствии с частью 15 правил FCC. Эти ограничения разработаны для обеспечения приемлемой защиты от вредных помех при установке в жилых помещениях. Данное устройство генерирует, использует и может излучать радиочастотную энергию. Если оно установлено и используется не в соответствии с инструкциями, оно может вызывать вредные помехи при радиосвязи. Однако нет гарантии, что помехи не будут возникать в каждом конкретном случае. Если данное устройство вызывает вредные помехи для приема радио- и телевизионного сигнала, что можно определить, включив и выключив устройство, пользователю рекомендуется попытаться устранить помехи, выполнив одно или несколько из следующих действий: Переориентируйте или переместите приемную антенну. Увеличьте расстояние между устройством и приемником. Подключите устройство к розетке в цепи, отличной от той, к которой подключен приемник. Обратитесь за помощью к дилеру или опытному специалисту по радио-/телевизионному оборудованию. Декларация соответствия CE Настоящим компания Acer Inc., заявляет, что данный ЖК-монитор соответствует основным требованиям и другим соответствующим положениям Директивы по электромагнитной совместимости 2014/30/EU, Директивы по низковольтному оборудованию 2014/35/ EU, Директивы об ограничении использования некоторых вредных веществ в электрическом и электронном оборудовании 2011/ 65/EU и Директивы 2009/125/EC относительно создания основы для установки требований к экодизайну энергосберегающего

Примечание: Чтобы не повредить монитор, не поднимайте его за основание. Примечание: Экранированные кабели Все подключения к другим вычислительным устройствам должны производиться с помощью экранированных кабелей в соответствии с правилами электромагнитной совместимости. Примечание: Периферийные устройства К данному оборудованию можно подключать только периферийные устройства (устройства ввода/вывода, оконечные устройства, принтеры и т. д.), сертифицированные на соответствие ограничениям класса B. Использование несертифицированных периферийных устройств может привести к возникновению помех в приеме радио- и телевизионных сигналов. Предупреждение Изменения или модификации, не одобренные производителем, могут привести к лишению пользователя полномочий на эксплуатацию данного устройства, предоставленных Федеральной комиссией по средствам коммуникаций. Условия эксплуатации Данное устройство соответствует требованиям части 15 правил FCC. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не должно создавать вредных помех, и (2) данное устройство может принимать любые помехи, включая помехи, которые могут препятствовать нормальной эксплуатации. Примечание: Для пользователей в Канаде Данное цифровое устройство класса B соответствует канадскому стандарту ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Утилизация отслужившего оборудования пользователями из частных домов в странах Европейского Союза Этот символ на устройстве или упаковке означает, что данное устройство нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого необходимо сдать отслужившее устройство в специальный пункт приема для утилизации электрического и электронного оборудования. Отдельный сбор и переработка отслужившего оборудования во время утилизации поможет сберечь природные ресурсы и обеспечить переработку таким образом, чтобы защитить здоровье человека и окружающую среду. Для получения более подробной информации о том, куда можно сдать отслужившее оборудование для утилизации, обратитесь в местный орган городского управления, службу сбора бытовых отходов или в магазин, где было приобретено устройство.Русский Спецификации Руководства и другие документы для вашего продукта Acer можно найти на официальном веб-сайте технической поддержки Acer.

• Годовое энергопотребление рассчитывается при использовании среднего энергопотребления в течение 4 часов в день 365 дней в году.

Управляющее устройство Цветной TFT ЖК-дисплей Размер 27”W (68,47 см) Шаг пикселя 0,233 мм (В) x 0,233 мм (Ш)

Контрастность 1000:1 Угол обзора 170° (В) 160° (Ш) (CR=10) Время отклика 1 мс (GTG) Тип панели TN Частота по горизонтали HDMI 1.4: 30-140 КГц DP: 88-222 КГц Частота по вертикали HDMI 1.4: 24-60 Гц DP: 30-144 Гц Цвета отображения 16,7 млн Синхросигнал для воспроизведения изображений на растровом дисплее HDMI 1.4: 300 МГц, DP: 590 МГц Максимальное разрешение 2560 x 1440 @ 60 Гц (HDMI) 2560 x 1440 @ 144 Гц (функция разгона DP = выкл.) 2560 x 1440 @ 165 Гц (функция разгона DP = вкл.) Plug & Play VESA DDCCI/DDC2B Класс энергопотребления B *Годовое энергопотребление 57 (кВ/ч) (для модели с HDMI-входом) Потребляемая мощность (при яркости 200 нитов) Во включенном состоянии 30,0 Вт (обычно) Спящий режим 0,5 Вт (обычно) В выключенном состоянии 0,5 Вт (обычно) Входной разъем HDMI 19-контактный (только модель с HDMI-входом) DP (только модель со входом DP) Входной видеосигнал Сигнал HDMI (только модель с HDMI-входом) (приобретается отдельно) DP (только модель со входом DP) (приобретается отдельно) Динамики 7 W x 2 ( только модель с аудиовходом) (приобретается отдельно) Максимальный размер экрана По горизонтали: 596,74 мм По вертикали: 335,66 мм Источник питания 100-240 В, 50/60 Гц Внешние условия Рабочая температура: От 0° до 40°C Температура хранения: От -20° до 60°C Рабочая влажность: От 20% до 80% Габариты 613,68 (Ш) x 401,59 ~ 511,59 (В) x 268,38 (Г) мм Вес (нетто)8,5кг (нетто) Спецификации механизмов Угол наклона: От -5° до +25° (наклон 25 градусов возможен только в самой высокой точке

Угол поворота: От -30° до +30° Регулировка по высоте: От 0 мм до 110 мм; от 0 мм до 90 мм (Для моделей с системой eye- tracking) Вращение: Нет Съемная подставка: Есть Внешние элементы

Переключатели/кнопки Кнопка питания Горячая клавиша 1 Горячая клавиша 2

Adaptive contrast Dark boost sRGB Насыщенность ULMB (только DP) Refresh rate num Зарядка через USB при выключенном питании

Вр. отобр. Меню Режим глубокого сна

nVidia 3D Light Boost Прозрачность Широкоэк.реж.

Горячие клавиши Реж. быст. зап.

Разгон (только DP) Информация о мониторе

• НЕ ПРЪСКАЙТЕ И НЕ ИЗЛИВАЙТЕ ТЕЧНОСТ ДИРЕКТНО ВЪРХУ ЕКРАНА ИЛИ КОРПУСА.

(при 200 нита) Включен режим 30,0 W (типично) Режим на покой 0,5 W (типично) Изключен режим 0,5 W (типично) Входен конектор HDMI 19 пина (само за модел с вход HDMI) DP (само за модел с вход DP) Входен видео сигнал HDMI сигнал (само за модел с вход HDMI) (опция) DP (само за модел с вход DP) (опция) Говорители 7 W x 2 (само за модел с аудио вход

5 клавиш Navi (Навигация)

nVidia 3D Light Boost Прозрачност Широкоекранен режим

• ДЛЯ КОРПУСУ АБО РК-ДИСПЛЕЯ НЕ ВИКОРИСТОВУЙТЕ ОЧИСНИКИ НА ОСНОВІ АМІАКУ АБО СПИРТУ.
