Termék típusa	LCD monitor
Márka	Acer
Modell	Predator Z271U
Képernyő mérete	27" (68,47 cm)
Kijelző technológia	TFT-LCD színes, TN panel
Maximális felbontás	2560 x 1440 pixel
Frissítési frekvencia	Akár 165 Hz (DP-n keresztül Over Clock funkcióval)
Válaszidő	1 ms (GTG)
Fényerő	400 cd/m² (tipikus)
Kontraszt	1000:1
Látószög	170° vízszintes, 160° függőleges (CR=10)
Megjeleníthető színek	16,7 millió
Bemeneti csatlakozók	HDMI (19 tűs), DisplayPort
Beépített hangszórók	7 W x 2 (opcionális)
Tápegység	100-240 V, 50/60 Hz
Fogyasztás (üzem)	30 W (tipikus)
Fogyasztás (készenlét)	0,5 W (tipikus)
Méretek (Sz x Ma x Mé)	613,68 x 401,59~511,59 x 268,38 mm
Nettó tömeg	8,5 kg
Ergonomikus beállítások	Döntés -5°-tól +25°-ig, forgatás -30°-tól +30°-ig, magasság 0-110 mm
Fő funkciók	Kontraszt, Fényerő, Kék fény, Gamma, Adaptív kontraszt, Dark boost, sRGB, ULMB (DP), Frissítési frekvencia, USB töltés
Karbantartás és tisztítás	Használjon puha, száraz ruhát. Ne permetsszen folyadékot közvetlenül a készülékre. Kerülje az ammónia és alkohol használatát.
Biztonság	Megfelel az FCC B osztály, CE, RoHS előírásoknak. Ne nyissa ki a házat.
Fali rögzítés kompatibilitás	VESA (eltávolítható talp)

Gyakran ismételt kérdések - Predator Z271U ACER

Hogyan tisztítsam a Predator Z271U kijelzőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Használjon egy puha, enyhén megnedvesített ruhát oldószermentes tisztítóoldattal. Soha ne permetsszen folyadékot közvetlenül a képernyőre vagy a házra. Kerülje az ammónia- vagy alkoholtartalmú termékeket.

Mely felbontások és frekvenciák támogatottak?

A maximális felbontás 2560 x 1440 pixel. HDMI-n a maximális frissítés 60 Hz. DisplayPorton normál esetben 144 Hz érhető el, és 165 Hz a DP-Over Clock funkció bekapcsolásával az OSD menüben.

Hogyan állítsam be a monitor magasságát és döntését?

A talp lehetővé teszi a magasság beállítását 0-110 mm között, a döntést -5°-tól +25°-ig, és a forgatást -30°-tól +30°-ig. Az állításhoz tartsa szilárdan a monitort, és finoman döntse meg vagy forgassa el a talpat.

Használhatok fali rögzítőt?

Igen, a talp eltávolítható. A monitor kompatibilis a VESA fali rögzítőkkel. Távolítsa el a talpat a kézikönyv utasításait követve, hogy fali kart vagy rögzítőt szereljen fel.

Mit tegyek, ha a képernyő nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és hogy a konnektor működik. Győződjön meg arról, hogy a videokábel (HDMI vagy DP) megfelelően csatlakozik a számítógéphez. Ha a tápellátás jelzőfénye narancssárga, a monitor készenléti üzemmódban van; nyomja meg a bekapcsológombot.

Hogyan aktiváljam a 165 Hz-es módot?

Csatlakoztassa a monitort DisplayPort (DP) kábellel. Az OSD menüben kapcsolja be a DP-Over Clock funkciót. Ezután a számítógép megjelenítési beállításaiban válassza ki a 2560 x 1440 felbontást 165 Hz-en.

A monitornak vannak beépített hangszórói?

Igen, a modelltől függően a Predator Z271U fel lehet szerelve 2 x 7 W-os sztereó hangszórókkal. Ennek az opciónak a meglétét a csomagolás jelzi.

Mekkora az áramfogyasztás?

Tipikus üzemben a monitor körülbelül 30 W-ot fogyaszt. Készenléti és kikapcsolt állapotban a fogyasztás 0,5 W. A becsült éves fogyasztás 57 kWh (napi 4 óra használat alapján).

Hogyan használjam a USB töltés funkciót készenlétben?

A monitor rendelkezik egy USB töltés kikapcsolt állapotban kapcsolóval. Kapcsolja be, hogy lehetővé tegye az USB-eszközök töltését akkor is, ha a monitor ki van kapcsolva. Ez az opció az OSD menüben vagy egy fizikai kapcsolón keresztül érhető el.

Hol találom az illesztőprogramokat és kézikönyveket?

Az illesztőprogramok, kézikönyvek és egyéb dokumentumok az Acer hivatalos támogatási oldalán érhetők el. Látogasson el a www.acer.com/support weboldalra, és keresse a Predator Z271U modellt.

HASZNÁLATI ÚTMUTATÓ Predator Z271U ACER

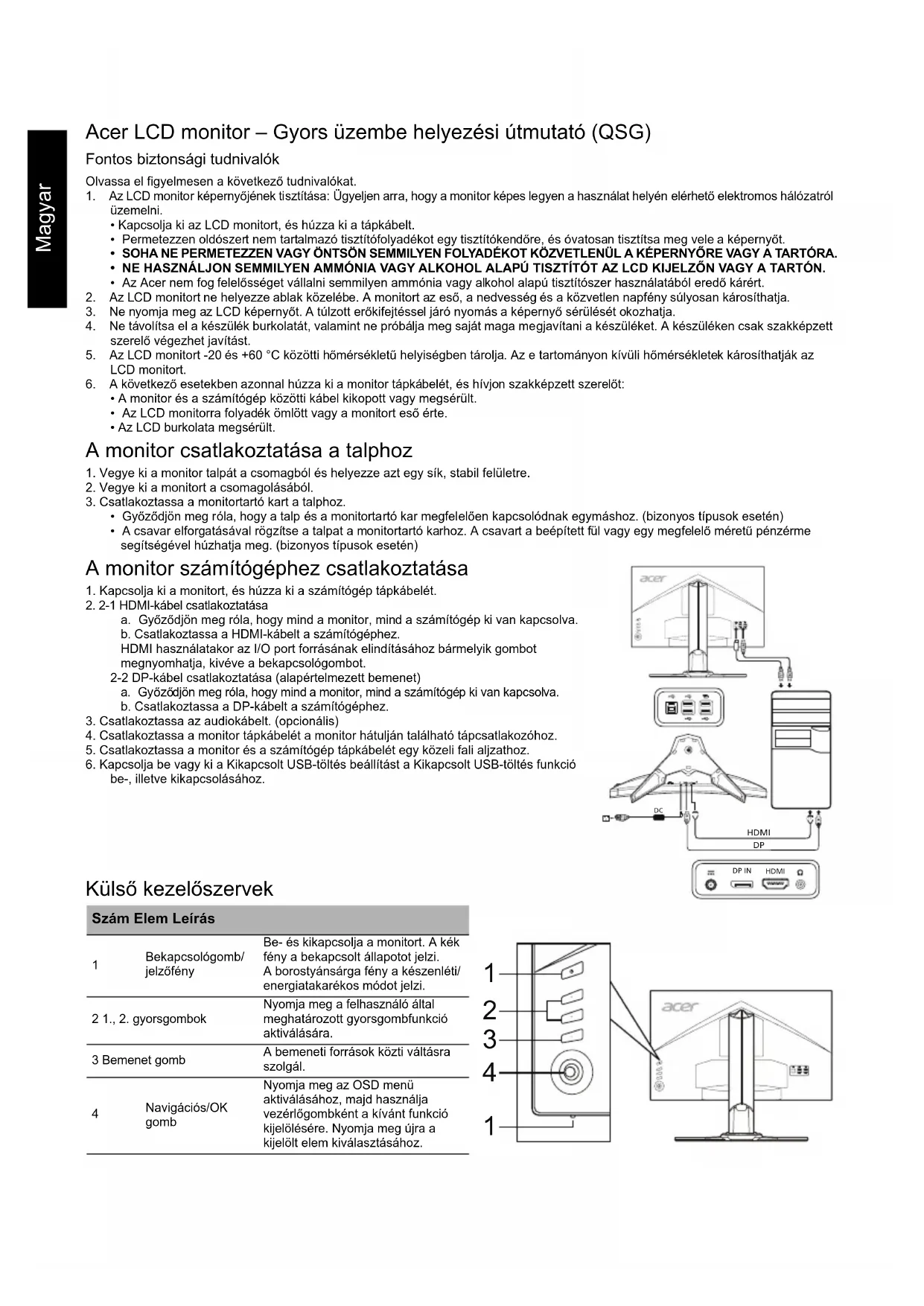

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMEZZEN VAGY ÖNTÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem vállal felelősséget semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, és ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitor talpát a csomagból, és helyezze azt egy sík, stabil felületre.
2. Vegye ki a monitort a csomagolásból.
3. Csatlakoztassa a monitor tartókarját a talphoz.

Győződjön meg róla, hogy a talp és a monitor tartókarja megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén) A csavar elforgatásával rögzítse a talpat a monitor tartókarjához. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

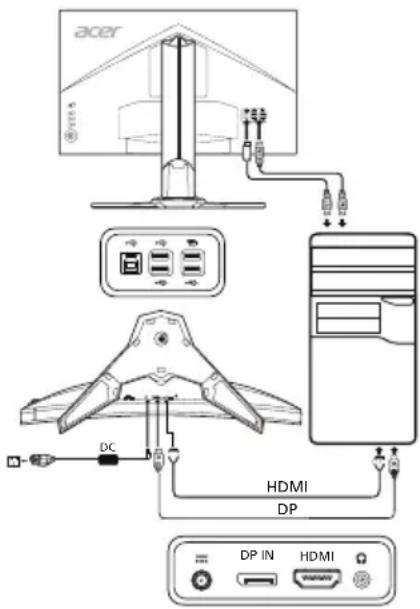

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva.

b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

HDMI használatakor az I/O port forrásának elindításához bármelyik gombot megnyomhatja, kivéve a bekapcsológombot.

2-2 DP-kábel csatlakoztatása (alapértelmezett bemenet)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

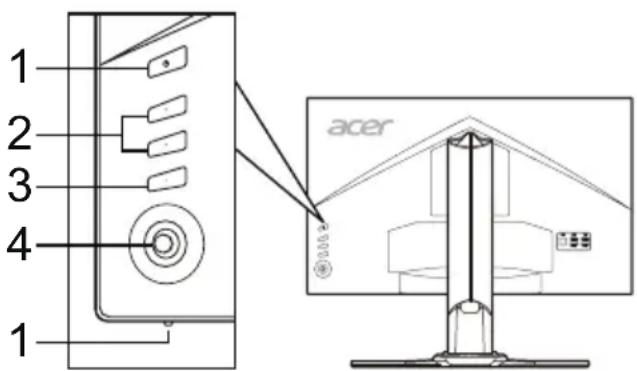

Külső kezelőszervek

Szám Elem Leírás

1	Bekapcsológomb/ jelzöfény	Be- és kikapcsoljá a monitor. A kék fény a bekapsolt állapot jerzi. A borostyánsárga fény a készenlétɪ/ energiatakarékos MODot jerzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb	A bemeneti források kőtzi valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menu aktiválásához, majd használjá gezérólğombként a kivist funkció kijelölésère. Nyomja meg újra a kijelǒlt elem kiválasztásához.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaval kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Színes	TFT LCD
	Mérét 27"W (68,47 cm)
	Képpontmérét 0,233 mm	(vlžszintes) x 0,233 mm (fuggöleges)
	Fényerő	400 cd/m2(jelémző)
	Kontraszt 1000:1
	Betekintési szög	170° (vlžszintes) 160° (fuggöleges) (CR=10)
	Válaszidő 1 ms (GTG)
	Panellipus TN
	Vízsztines frekvencia	HDMI 1.4: 30 - 140 KHzDP: 88 - 222 KHz
	Fuggöleges frekvencia	HDMI 1.4: 24 - 60 HPDP: 30 - 144 Hz
Megjelenilthető színek 16,7 millió
Videoórájel HDMI 1.4: 300 MHz DP: 590 MHz
Maximális felbontás		2560 x 1440 60 Hz-en (HDMI)2560 x 1440 144 Hz-en (DP-tulhajts funkció = KI)2560 x 1440 165 Hz-en (DP-tulhajts funkció = BE)
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossagy besorolás B
*Éves energiafogyasztás		57 (kWh) (a HDMI bemenettel rendelkező tipus esetén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot 30,0 W(jellemző)
	Alvo állapot 0,5 W (jellemző)
	Kikapcsolt állapot	0,5 W (jellemző)
Bemeneti csatlakozó		19 tús HDMI (csak a HDMI bemenettel rendelkező típsnál)DP (csak a DP bemenettel rendelkező típsnál)
Bemeneti videoejel		HDMI-jel (csak a HDMI bemenettel rendelkező típsnál) (opcionális)DP (csak a DP bemenettel rendelkező típsnál) (opcionális)
Hangszörök		7 W x 2 (Csak az audiobemenetell rendelkező típsok esetén) (Opcionális)
Maximális képernyömérét		Vízszttesen: 596,74 mmFuggölegesen: 335,66 mm
Áramforrás		100 - 240 V, 50/60 Hz
Környezetre vonatkozó követelmények:		Mükódési hómséklet: 0 - 40 °CTárolás hómséklet: -20 - 60 °CMükódési paratartalom: 20 - 80%
Méretek		613,68 (szé) x 401,59 - 511,59 (ma) x 268,38 (mé) mm
Tömeg (nettó)		8,5 kg (nettó)
Mechanikai jellemzők		Döles: -5° és +25° közott (Csak a készülék legmagasabb pontján mérhető 25 fokos dölésszöge)Elfordulás: -30° és +30° közottMagasságbeallitás: 0-110 mm; 0-90 mm (A szemvezárlovel rendelkező modelelekhez)Elforditható: NemLevehető talp: Van
Külső kezelöszerrek	Kapcsoló/gombok	Bekapcsológomb1. gyorsgomb2. gyorsgombNkontrasztFényerőKék fényegammaAdaptive contrastDark boostsRGBSzinteliitetségULMB (csak DP esetén)Refresh rate numUSB-tóltes kikapcsolt állapolbanTäpełástjelő LED6 tengelyes színCel;zóponHangeróSzinhömerséklet
A műszaki adatok érteslés nélkül ványtozhatnak.

Az Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok. ^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
