Predator Z271U - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	Acer
Model	Predator Z271U
Velikost obrazovky	27" (68,47 cm)
Zobrazovací technologie	TFT-LCD barevný, TN panel
Maximální rozlišení	2560 x 1440 pixelů
Obnovovací frekvence	Až 165 Hz (přes DP s Over Clock)
Doba odezvy	1 ms (GTG)
Jas	400 cd/m² (typický)
Kontrast	1000:1
Pozorovací úhel	170° horizontální, 160° vertikální (CR=10)
Zobrazené barvy	16,7 milionů
Vstupní konektory	HDMI (19 pinů), DisplayPort
Vestavěné reproduktory	7 W x 2 (volitelné)
Napájení	100-240 V, 50/60 Hz
Spotřeba (zapnuto)	30 W (typický)
Spotřeba (pohotovostní režim)	0,5 W (typický)
Rozměry (Š x V x H)	613,68 x 401,59~511,59 x 268,38 mm
Hmotnost netto	8,5 kg
Ergonomické nastavení	Náklon -5° až +25°, otočení -30° až +30°, výška 0-110 mm
Hlavní funkce	Kontrast, Jas, Modré světlo, Gama, Adaptivní kontrast, Dark boost, sRGB, ULMB (DP), Obnovovací frekvence, USB nabíjení
Údržba a čištění	Používejte měkký suchý hadřík. Nestříkejte kapalinu přímo. Vyhněte se čpavku a alkoholu.
Bezpečnost	V souladu s FCC třída B, CE, RoHS. Neotevírejte kryt.
Kompatibilita s držákem na zeď	VESA (odnímatelná noha)

Často kladené otázky - Predator Z271U ACER

Jak vyčistit obrazovku Predator Z271U?

Vypněte monitor a odpojte napájecí kabel. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt. Vyhněte se výrobkům obsahujícím čpavek nebo alkohol.

Jaká rozlišení a frekvence jsou podporovány?

Maximální rozlišení je 2560 x 1440 pixelů. Přes HDMI je maximální obnovovací frekvence 60 Hz. Přes DisplayPort můžete dosáhnout 144 Hz normálně a 165 Hz s funkcí DP-Over Clock aktivovanou v menu OSD.

Jak nastavit výšku a náklon monitoru?

Stojan umožňuje nastavení výšky od 0 do 110 mm, náklonu od -5° do +25° a otočení od -30° do +30°. Pro nastavení pevně držte monitor a jemně naklánějte nebo otáčejte základnu.

Mohu použít držák na zeď?

Ano, noha je odnímatelná. Monitor je kompatibilní s držáky na zeď VESA. Odstraňte nohu podle pokynů v návodu a připevněte rameno nebo držák na zeď.

Co dělat, když se obrazovka nerozsvítí?

Zkontrolujte, zda je napájecí kabel správně zapojen a zásuvka funguje. Ujistěte se, že je videokabel (HDMI nebo DP) správně připojen k počítači. Pokud kontrolka napájení svítí oranžově, monitor je v pohotovostním režimu; stiskněte tlačítko napájení.

Jak aktivovat režim 165 Hz?

Připojte monitor pomocí kabelu DisplayPort (DP). V menu OSD aktivujte funkci DP-Over Clock. Poté v nastavení zobrazení počítače vyberte 2560 x 1440 při 165 Hz.

Má monitor vestavěné reproduktory?

Ano, podle modelu může být Predator Z271U vybaven stereo reproduktory 2 x 7 W. Přítomnost této možnosti je uvedena na obalu.

Jaká je spotřeba elektrické energie?

Při typickém provozu spotřebuje monitor asi 30 W. V pohotovostním režimu a vypnutý je spotřeba 0,5 W. Odhadovaná roční spotřeba je 57 kWh (při 4 hodinách denně).

Jak používat funkci USB nabíjení v pohotovostním režimu?

Monitor má přepínač USB nabíjení při vypnutém. Aktivujte jej, aby bylo možné nabíjet USB zařízení i když je monitor vypnutý. Tato možnost se nachází v menu OSD nebo pomocí fyzického přepínače.

Kde najít ovladače a manuály?

Ovladače, manuály a další dokumenty jsou k dispozici na oficiálním webu podpory Acer. Navštivte www.acer.com/support a vyhledejte model Predator Z271U.

NÁVOD K OBSLUZE Predator Z271U ACER

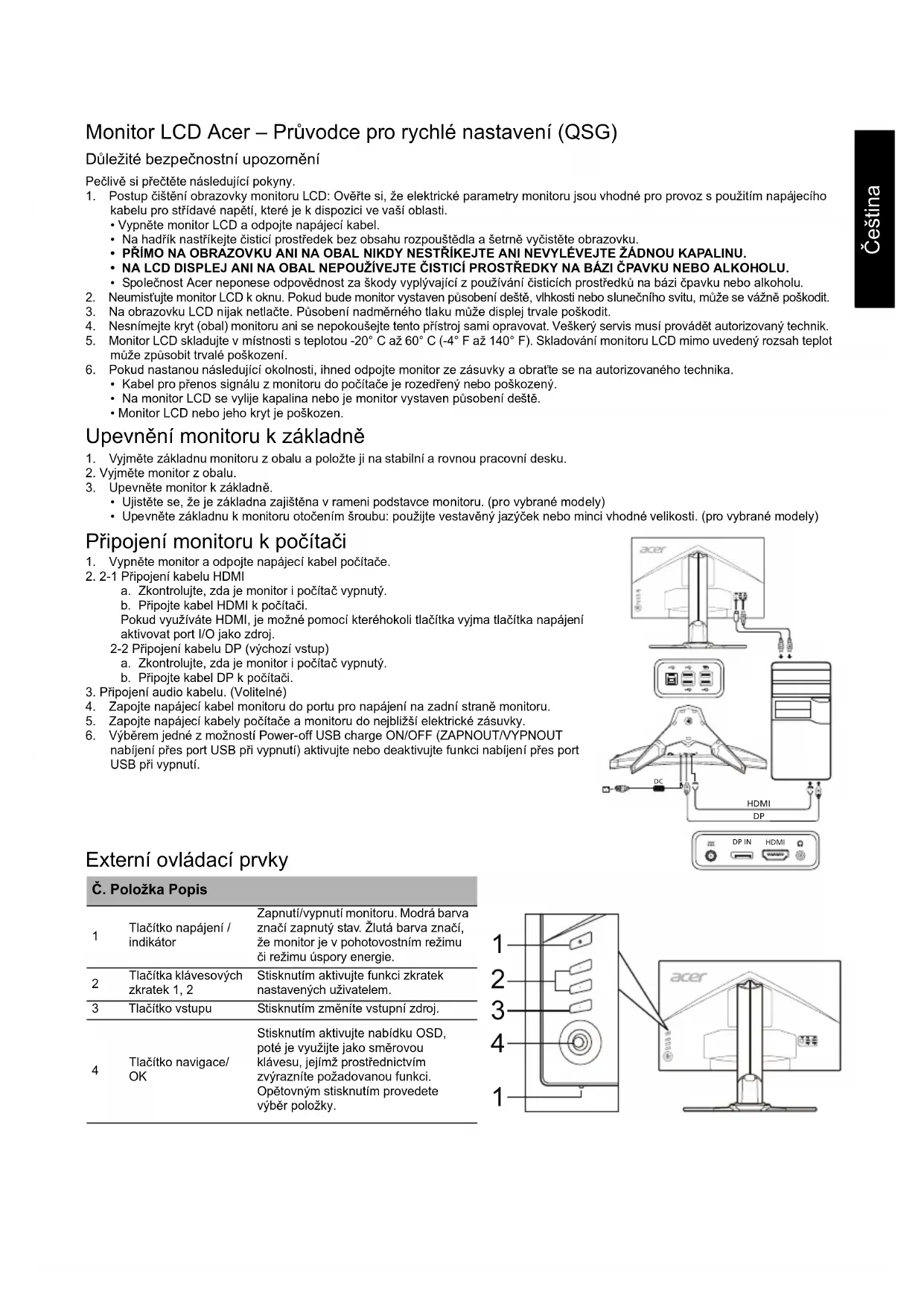

Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti. Vypněte monitor LCD a odpojte napájecí kabel.
2. Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
3. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
4. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
5. Společnost Acer nenese odpovědnost za škody vzniklé používáním čisticích prostředků na bázi čpavku nebo alkoholu.
6. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
7. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
8. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
9. Monitor LCD skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
10. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika. Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.
11. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
12. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
2. Vyjměte monitor z obalu.
3. Upevněte monitor k základně.
4. Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely) Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

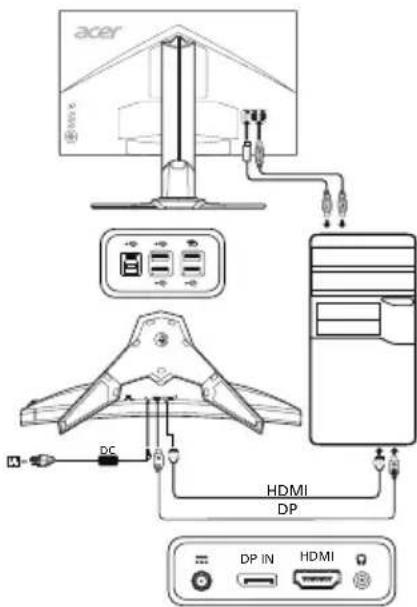

Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP (výchozí vstup) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte jednu z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) a aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

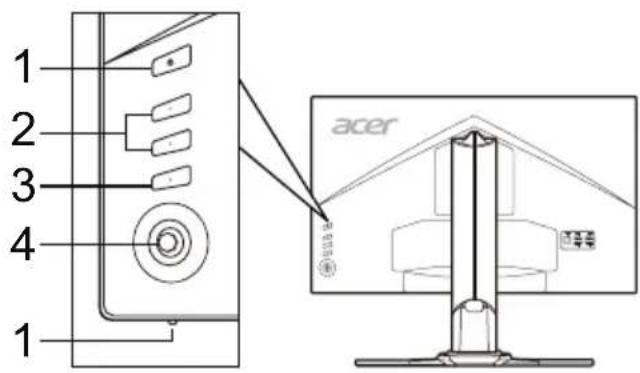

Externí ovládací prvky

C. Položka Popis

1	Tlăčitko napajeni / indikátor	Zapnuti/vypnuti monitoru. Modră barva znači zapnuty stav. Žlută barva znači,Že monitor je v pohotovostním režimu Či režimu uspory energia.
2	Tlăčitka klávesovych zkratek 1, 2	Stiskutim aktivujte funkci zkratek nastavenych uživatelem.
3	Tlăčitko vstupu	Stiskutim změnîte vystupné zdroj.
4	Tlăčitko navigace/OK	Stiskutim aktivujte nabidku OSD, poté je využijte jako směrovou klávesu, jejímž prostřednictvim zvyraznîte požadovanou funkci. Opětovným stiskutim provedete vybēr položky.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví lidí i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém BarevnýLCD TFT
	Velikost 27"W (68,47 cm)
	Rozteč pixelú	0,233 mm (horizontal) × 0,233 mm (vertikalně)
	Jas	400 cd/m2(typický)
	Kontrast 1000:1
	Ühel sledováni	170° (horizontal) 160° (vertikalně) (CR=10)
	Doba odeźvy 1 ms (GTG)
	Typ panelu TN
	Horizontálni frevence	HDMI 1.4: 30-140 KHzDP: 88-222 KHz
	Vertikálni frevence	HDMI 1.4: 24-60 HzDP: 30-144 Hz
Zobrażeni 16,7 Millionú
Frekvence bodù		HDMI 1.4: 300 MHz, DP: 590 MHz
Maximáni prostruži		2560 × 1440 při 60 Hz (HDMI)2560 × 1440 při 144 Hz (DP - funkce prětaktováni = VYPNUTA)2560 × 1440 při 165 Hz (DP - funkce prětaktováni = ZAPNUTA)
Funkce Plug & Play VESA DDCCI/DDC2B
Třida energetické efektivity B
*Ročné spotřeba energie		57 (kWh) (pro model se vystupem HDMI)
Spotřeba energie(pří jsu 200 nitú)	Režim Zapnuto 30,0 W (typicky)
	Režim spänku	0,5 W (typicky)
	Režim Vypnuto 0,5 W (typicky)
Konektor vstupu		HDMI 19kolíkový (pouze model se vystupem HDMI)DP (pouze model se vystupem DP)
Vstrupní videosignál		Signál HDMI (pouze model se vystupem HDMI) (volitelné)DP (pouze model se vystupem DP) (volitelné)
Reprodukty		7 W x 2 (pouze model se zvukovým vystupem) (volitelné)
Maximáni vidíkost obrazovky		Horizontálné: 596,74 mmVertíkánlné: 335,66 mm
Zdroj napájení		100-240 V, 50/60 Hz
Podminky okolího prostřédí		Provožné teplofa: 0 °C až 40 °CSkladovaci teplofa -20 °C až 60 °Crvožné vlhost: 20% až 80%
Rozměry		613,68 (§) x 401,59 ~ 511,59 (V) x 268,38 (H) mm
Hmotnost (čistá)		8,5 kg (čistá)
Technické udaje mechanismu		Naklioněni: -5° až +25° (pro ühel zdvihu lze dosáhnout záklonu 25 stipné pouze v nejvyším bodě)Otáčné: -30° až +30°Nastavení vysshý: 0 mm až 110 mm; 0 mm až 90 mm (Pro modely s eye-tracking)Otočné: NeOdnimalelný stojan: Ano
Externí ovládacíprký	Spínače a tlačítka	Tlačítko napájeniKlávesová zkratka 1Klávesová zkratka 2
	Funkce	KrontrastJasModré světloGammaAdaptive contrastDark boostsRGBNasytilULMB (pouze DP)Refresh rate numNabijeni pří pes port USB pří vypnutiPower LED6osá barvaZaměřováci bodHlasilostTeplota barevVidováčová záměné bez prěchodžího upozernění.
Jakékoli technické udaje zařizení mohou býtzměnéby bez prěchodžího upozernění.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

Tieto pokyny si pozorne prečítajte.

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIA ALEBO ALKOHOLU.

• Společnost Acer nenese odpovědnost za poškození v důsledku použití čisticích prostředků s obsahem amoniaku nebo alkoholu.
• Neumisťujte LCD monitor blízko okna. Vystavení monitoru dešti, vlhkosti nebo světlu ho může vážně poškodit.
• LCD obrazovku nevystavujte tlaku. Nadměrný tlak může způsobit trvalé poškození displeje.
• Neodstraňujte kryt, ani se nepokoušejte opravovat tento přístroj vlastními silami. Servis jakéhokoli druhu má provést autorizovaný technik.
• LCD monitor skladujte v místnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladování LCD monitora v prostředí mimo tento rozsah může vést k trvalému poškození.
• Monitor okamžitě vypojte ze sítě a volejte autorizovaného technika, pokud dojde k některé z následujících situací:

2-2 Připojte kabel DP (předvolený vstup)

a. Zajistěte, aby byl monitor i počítač VYPNUTY. b. Připojte kabel DP k počítači.

1. Připojte kabel Audio. (Volitelné)
2. Připojte napájecí kabel monitoru do portu napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF.

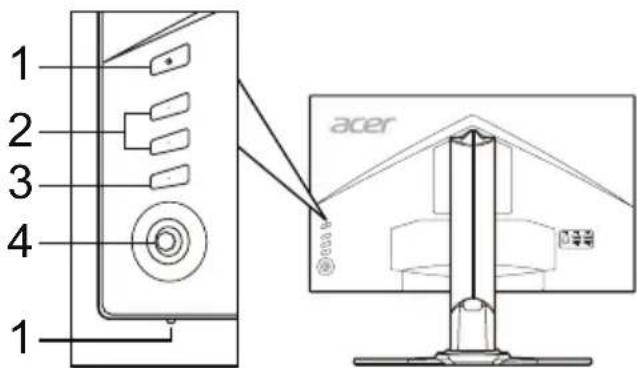

Vnější ovladače

C. Položka Popis

1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/ režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolné použivatelem.
3	T I A	Stlačením tlacidla prepnite vystupné zdroje.
4	Smerové/ potvrdžovacie tlacidlo	Stlačením tlacidla aktivujte ponuku OSD, potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opátovnám stlačením tlacidla potvrdǐte vyber.

Předpisy a bezpečnostní upozornění

Upozornění úřadu FCC
