Predator Z271U - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	Predator Z271U
Ekrano dydis	27" (68,47 cm)
Rodymo technologija	TFT-LCD spalvotas, TN skydelis
Maksimali skiriamoji geba	2560 x 1440 pikselių
Atnaujinimo dažnis	Iki 165 Hz (per DP su Over Clock)
Atsako laikas	1 ms (GTG)
Ryškumas	400 cd/m² (tipinis)
Kontrastas	1000:1
Žiūrėjimo kampas	170° horizontaliai, 160° vertikaliai (CR=10)
Rodomos spalvos	16,7 milijonų
Įvesties jungtys	HDMI (19 kontaktų), DisplayPort
Įmontuoti garsiakalbiai	7 W x 2 (pasirinktinai)
Maitinimas	100-240 V, 50/60 Hz
Energijos suvartojimas (veikiant)	30 W (tipinis)
Energijos suvartojimas (budėjimo režimu)	0,5 W (tipinis)
Matmenys (P x A x G)	613,68 x 401,59~511,59 x 268,38 mm
Grynasis svoris	8,5 kg
Ergonomiški nustatymai	Pakreipimas -5° iki +25°, pasukimas -30° iki +30°, aukštis 0-110 mm
Pagrindinės funkcijos	Kontrastas, Ryškumas, Mėlyna šviesa, Gama, Adaptive contrast, Dark boost, sRGB, ULMB (DP), Refresh rate, USB charging
Priežiūra ir valymas	Naudokite minkštą, sausą šluostę. Nepurkškite skysčio tiesiai ant ekrano. Venkite amoniako ir alkoholio.
Sauga	Atitinka FCC B klasę, CE, RoHS. Neatidarykite korpuso.
Sieninio laikiklio suderinamumas	VESA (nuimama kojelė)

Dažnai užduodami klausimai - Predator Z271U ACER

Kaip išvalyti Predator Z271U ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Naudokite minkštą, šiek tiek sudrėkintą šluostę su valymo tirpalu be tirpiklių. Niekada nepurkškite skysčio tiesiai ant ekrano ar korpuso. Venkite amoniako ar alkoholio pagrindu pagamintų produktų.

Kokios skiriamosios gebos ir dažniai palaikomi?

Maksimali skiriamoji geba yra 2560 x 1440 pikselių. HDMI atveju maksimalus atnaujinimo dažnis yra 60 Hz. Per DisplayPort galite pasiekti 144 Hz normaliai ir 165 Hz su DP-Over Clock funkcija, įjungta OSD meniu.

Kaip sureguliuoti monitoriaus aukštį ir pakreipimą?

Pagrindas leidžia reguliuoti aukštį nuo 0 iki 110 mm, pakreipimą nuo -5° iki +25° ir pasukimą nuo -30° iki +30°. Norėdami sureguliuoti, tvirtai laikykite monitorių ir švelniai pakreipkite arba pasukite pagrindą.

Ar galiu naudoti sieninį laikiklį?

Taip, kojelė yra nuimama. Monitorius suderinamas su VESA sieniniais laikikliais. Nuimkite kojelę vadovaudamiesi instrukcijomis, kad pritvirtintumėte ranką ar sieninį laikiklį.

Ką daryti, jei ekranas neįsijungia?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas ir ar lizdas veikia. Įsitikinkite, kad vaizdo kabelis (HDMI ar DP) yra tinkamai prijungtas prie kompiuterio. Jei maitinimo indikatorius yra oranžinis, monitorius yra budėjimo režime; paspauskite maitinimo mygtuką.

Kaip įjungti 165 Hz režimą?

Prijunkite monitorių per DisplayPort (DP) kabelį. OSD meniu įjunkite DP-Over Clock funkciją. Tada kompiuterio ekrano nustatymuose pasirinkite 2560 x 1440 esant 165 Hz.

Ar monitorius turi įmontuotus garsiakalbius?

Taip, priklausomai nuo modelio, Predator Z271U gali būti su 2 x 7 W stereo garsiakalbiais. Šios parinkties buvimas nurodytas ant pakuotės.

Koks energijos suvartojimas?

Tipiniu veikimo režimu monitorius sunaudoja apie 30 W. Budėjimo ir išjungto režimo metu suvartojama 0,5 W. Numatomas metinis suvartojimas yra 57 kWh (remiantis 4 valandomis per dieną).

Kaip naudotis USB įkrovimo funkcija budėjimo režimu?

Monitorius turi USB Charging atjungus maitinimą jungiklį. Įjunkite jį, kad būtų galima įkrauti USB įrenginius net ir išjungus monitorių. Ši parinktis yra OSD meniu arba per fizinį jungiklį.

Kur rasti tvarkykles ir vadovus?

Tvarkyklės, vadovai ir kiti dokumentai yra prieinami oficialioje Acer palaikymo svetainėje. Apsilankykite www.acer.com/support ir ieškokite modelio Predator Z271U.

NAUDOJIMO INSTRUKCIJA Predator Z271U ACER

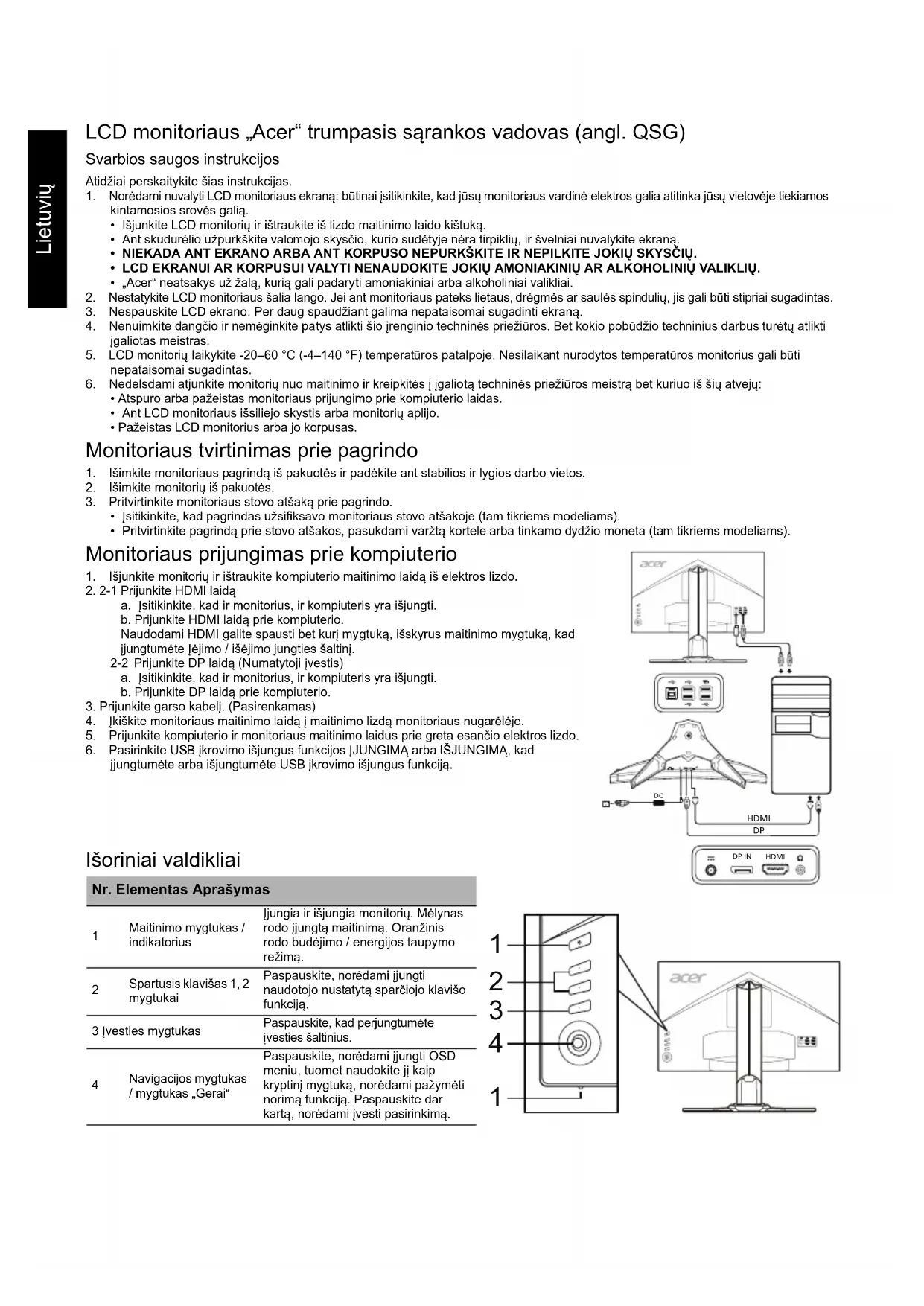

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas (angl. QSG)

Svarbios saugos instrukcijos

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
5. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ.
6. "Acer" neatsakys už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
7. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
8. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
9. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
10. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
11. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į galiotą techninės priežiūros meistrą bet kuriuo iš šių atvejų:
12. Atšupo arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
13. Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitoriaus pagrindą iš pakuotės ir padėkite ant stabilios ir lygios darbo vietos.
2. Išimkite monitorių iš pakuotės.
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtą kortele arba tinkamo dydžio moneta (tam tikriems modeliams).

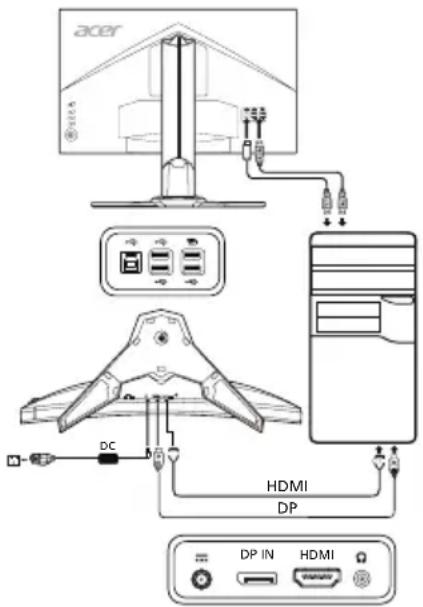

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI laidą prie kompiuterio. Naudodami HDMI galite spausti bet kurį mygtuką, išskyrus maitinimo mygtuką, kad jungtumėte įėjimo / išėjimo jungties šaltinį.

2-2 Prijunkite DP laidą (Numatytoji įvestis)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį. (Pasirenkamas)
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo išjungus funkcijos ĮJUNGIMĄ arba IŠJUNGIMĄ, kad jungtumėte arba išjungtumėte USB įkrovimo išjungus funkciją.

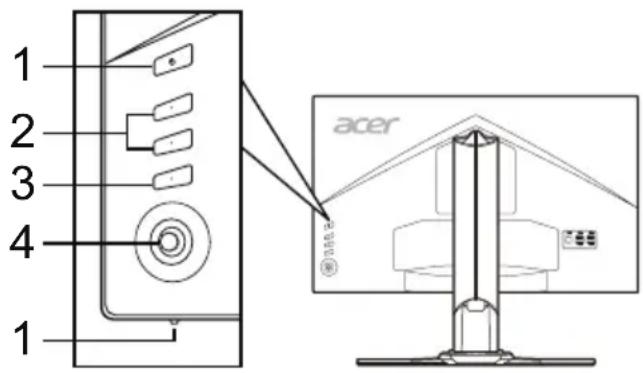

Išoriniai valdikliai

1	Maitinimo mygtukas / indikatorius	Jungia ir išjungia monitoriu. Mélynas rodo jungtma maitinima. Oranžinis rodo budèjimo / energijos taupymo režimä.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jungti naudotojo nustatyā sparčiojo klavišo funkcjja.
3	lvesties mygtukas	Paspauskite, kad perjungtumete jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Gerai“	Paspauskite, norédami jungti OSD meniu, tuomet naudokite jj kaip kryptinj mygtuka, norédami pažyméti norimaj funkcjja. Paspauskite dar kartā, norédami jvesti pasirinkimä.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trikdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis įrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą;
• padidinti atstumą tarp įrenginio ir imtuvo;
• Prijunkite prietaisą prie kitos maitinimo grandinės lizdo, nei yra prijungtas imtuvas;
• Kreipkitės pagalbos į pardavimo atstovą arba patyrusį radijo ar televizoriaus meistrą.

CE atitikties deklaracija

Acer Inc. pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuotieji kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektros ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvės, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD plokstê	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 27"W (68,47 cm)
	Vaizdo tašku dydis 0,233 mm (H) x 0,233 mm (V)
	Ryškumas	400 cd/m2(jprastas)
	Kontrastas 1000:1
	Regimasis kampas 170° (H) 160° (V) (CR=10)
	Atsako trukmè 1 ms (GTG)
	Plokstës tipas TN
	Horizontalus dažnis	HDMI 1.4: 30-140 KHzDP: 88-222 KHz
	Vertikalus dažnis	HDMI 1.4: 24-60 HzDP: 30-144 Hz
Ekrano spalvos 16,7 miljonü
Tašku dažnis HDMI 1.4: 300 MHz, DP: 590 MHz
Didžiausia skiriamoji geba		2560 x 1440 esant 60 Hz (HDMI)2560 x 1440 esant 144 Hz (DP didesnio greićio (tik DP) funckija = ISJUNGTA)2560 x 1440 esant 165 Hz (DP didesnio greićio (tik DP) funckija = JUNGTA)
Funkcjja Plug & Play VESA DDCCI / DDC2B
Energios vartojimo efektyvumo klase B
* Energios sanaudos per metus		57 (kWh) (HDMI jvesties modellui)
Energios sanaudos(esant 200 nitu)	Ijungimo režimu 30,0 W (jprastos)
	Miego režimu 0,5 W (jprastos)
	Išjungimo režimu	0,5 W (jprastos)
Jvesties jungtis		HDMI 19 kontaktu (tik HDMI jvesties modelyje)DP (tik DP jvesties modelyje)
Vaizdo jvesties signalas		HDMI signalas (tik HDMI jvesties modelyje) (pasirenkamas)DP (tik DP jvesties modelyje) (pasirenkamas)
Garsiakalblal		7 W x 2 (tik garso jvesties modelyje) (pasirenkamas)
Didžiausias ekrano dydis		Horizontalaii: 596,74 mmVerticalai: 335,66 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 0-40 °CSaugojimo temperatūr: -20-60 °CNaudojimo drégme: 20-80 %
Matmenys		613,68 (P) x 401,59 ~ 511,59 (A) x 268,38 (G) mm
Svoris (grynasis)		8,5 kg (grynasis)
Mechanizmu techniniali duomenys		Pakreipimas: nuo -5° iki +25° (tik aukščiausiame pakélimo tase galima pakreipti 25 laipsniu kampu)Pasukimas: nuo -30° iki +30°Aukšćo regulavimas: nuo 0 iki 110 mm; nuo 0 iki 90 mm („Eye-tracking" modeliams)Sukimosi asi: NeraNuimamas stovas: Yra
Išoriniai valdiklai	Jungiklis / myglukai	Maitinimo mygtukasSpartusis klavišas 1Spartusis klavišas 2IvestisKalbaEkrano rodinio skirtasis laikasGilus miegasODnVidia 3D Light BoostSkaidrumasPlatusis režimasIvestisULMB (tik DP)Greitjo mygtuko priskyrimasGreitjo paleidimo režimasRežimalDidesnis grelitis (tik DP)Ekrano informacijaAtkurtiIšeili
	Funkcjos	KontrastasRyškumasMélyna šviesaGamaAdaptive contrastDark boostsRGBGrynisULMB (tik DP)Refresh rate numUSB jkovimas ljsungus maitinimagLED maitinimo lemputé6 asiμ spalvaTaikiklisGarsumasSpalviné temperatūrIšeili
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminių vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje. *Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
