Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	Predator Z271U
Μέγεθος οθόνης	27" (68,47 cm)
Τεχνολογία οθόνης	TFT-LCD έγχρωμη, πάνελ TN
Μέγιστη ανάλυση	2560 x 1440 pixels
Ρυθμός ανανέωσης	Έως 165 Hz (μέσω DP με Over Clock)
Χρόνος απόκρισης	1 ms (GTG)
Φωτεινότητα	400 cd/m² (τυπική)
Αντίθεση	1000:1
Γωνία θέασης	170° οριζόντια, 160° κάθετα (CR=10)
Εμφανιζόμενα χρώματα	16,7 εκατομμύρια
Υποδοχές εισόδου	HDMI (19 ακίδων), DisplayPort
Ενσωματωμένα ηχεία	7 W x 2 (προαιρετικά)
Τροφοδοσία	100-240 V, 50/60 Hz
Κατανάλωση (λειτουργία)	30 W (τυπική)
Κατανάλωση (αναμονή)	0,5 W (τυπική)
Διαστάσεις (Π x Υ x Β)	613,68 x 401,59~511,59 x 268,38 mm
Καθαρό βάρος	8,5 kg
Εργονομικές ρυθμίσεις	Κλίση -5° έως +25°, περιστροφή -30° έως +30°, ύψος 0-110 mm
Κύριες λειτουργίες	Αντίθεση, Φωτεινότητα, Μπλε φως, Gamma, Adaptive contrast, Dark boost, sRGB, ULMB (DP), Refresh rate, USB charging
Συντήρηση και καθαρισμός	Χρησιμοποιήστε ένα μαλακό, στεγνό πανί. Μην ψεκάζετε υγρό απευθείας. Αποφύγετε αμμωνία και οινόπνευμα.
Ασφάλεια	Συμμορφώνεται με FCC κατηγορία B, CE, RoHS. Μην ανοίγετε το περίβλημα.
Συμβατότητα με βάση τοίχου	VESA (αφαιρούμενο πόδι)

Συχνές ερωτήσεις - Predator Z271U ACER

Πώς να καθαρίσω την οθόνη του Predator Z271U;

Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό με διάλυμα καθαρισμού χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη ή στο περίβλημα. Αποφύγετε προϊόντα με βάση την αμμωνία ή το οινόπνευμα.

Ποιες αναλύσεις και συχνότητες υποστηρίζονται;

Η μέγιστη ανάλυση είναι 2560 x 1440 pixels. Σε HDMI, η μέγιστη ανανέωση είναι 60 Hz. Σε DisplayPort, μπορείτε να φτάσετε 144 Hz κανονικά και 165 Hz με τη λειτουργία DP-Over Clock ενεργοποιημένη στο μενού OSD.

Πώς ρυθμίζω το ύψος και την κλίση της οθόνης;

Η βάση επιτρέπει ρύθμιση ύψους 0-110 mm, κλίση -5° έως +25° και περιστροφή -30° έως +30°. Για ρύθμιση, κρατήστε σταθερά την οθόνη και γείρετε ή περιστρέψτε απαλά τη βάση.

Μπορώ να χρησιμοποιήσω βάση τοίχου;

Ναι, το πόδι είναι αφαιρούμενο. Η οθόνη είναι συμβατή με βάσεις τοίχου VESA. Αφαιρέστε το πόδι ακολουθώντας τις οδηγίες του εγχειριδίου για να τοποθετήσετε βραχίονα ή βάση τοίχου.

Τι να κάνω αν η οθόνη δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο και ότι η πρίζα λειτουργεί. Βεβαιωθείτε ότι το καλώδιο βίντεο (HDMI ή DP) είναι σωστά συνδεδεμένο στον υπολογιστή. Εάν η λυχνία τροφοδοσίας είναι πορτοκαλί, η οθόνη βρίσκεται σε αναμονή· πατήστε το κουμπί τροφοδοσίας.

Πώς ενεργοποιώ τη λειτουργία 165 Hz;

Συνδέστε την οθόνη μέσω καλωδίου DisplayPort (DP). Στο μενού OSD, ενεργοποιήστε τη λειτουργία DP-Over Clock. Στη συνέχεια, στις ρυθμίσεις οθόνης του υπολογιστή σας, επιλέξτε 2560 x 1440 στα 165 Hz.

Έχει η οθόνη ενσωματωμένα ηχεία;

Ναι, ανάλογα με το μοντέλο, το Predator Z271U μπορεί να είναι εξοπλισμένο με στερεοφωνικά ηχεία 2 x 7 W. Η παρουσία αυτής της επιλογής αναγράφεται στη συσκευασία.

Ποια είναι η κατανάλωση ενέργειας;

Σε τυπική λειτουργία, η οθόνη καταναλώνει περίπου 30 W. Σε αναμονή και απενεργοποίηση, η κατανάλωση είναι 0,5 W. Η εκτιμώμενη ετήσια κατανάλωση είναι 57 kWh (βάσει 4 ωρών ημερησίως).

Πώς χρησιμοποιώ τη λειτουργία USB φόρτισης σε αναμονή;

Η οθόνη διαθέτει διακόπτη USB Charging σε απενεργοποίηση. Ενεργοποιήστε τον για να επιτρέψετε τη φόρτιση συσκευών USB ακόμα και όταν η οθόνη είναι απενεργοποιημένη. Αυτή η επιλογή βρίσκεται στο μενού OSD ή μέσω φυσικού διακόπτη.

Πού μπορώ να βρω οδηγούς και εγχειρίδια;

Οι οδηγοί, τα εγχειρίδια και άλλα έγγραφα είναι διαθέσιμα στον επίσημο ιστότοπο υποστήριξης της Acer. Επισκεφθείτε το www.acer.com/support και αναζητήστε το μοντέλο Predator Z271U.

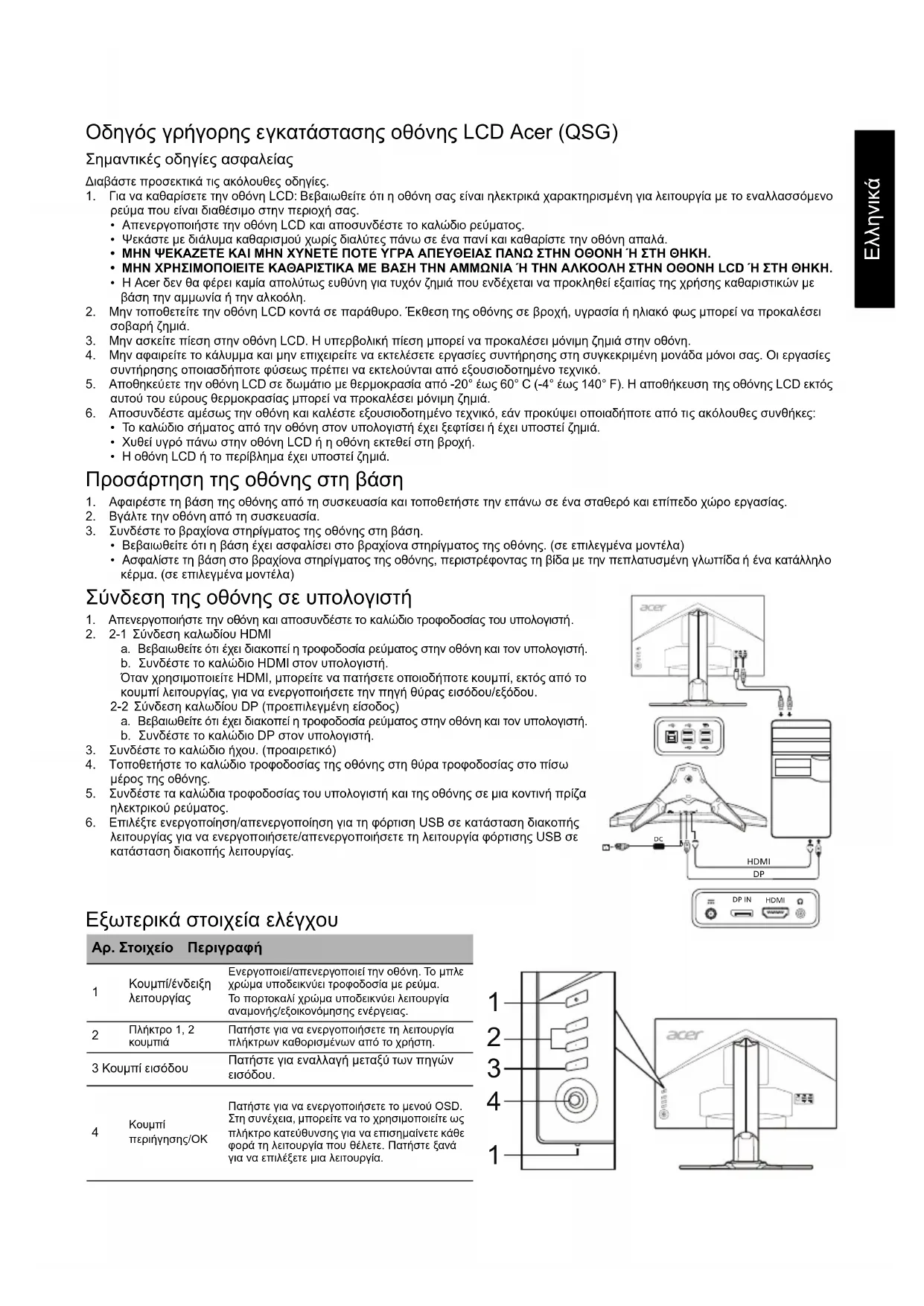

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Predator Z271U ACER

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (QSG)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ Ή ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Η ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν θα φέρει ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Η έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει βλάβη.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη βλάβη στην οθόνη.
8. Μην απαιτείτε το καλώδιο να εκτελείτε επαλείς ουτυπικών ον συγκριμένων ουά οας. Ο προς οιοδοντίας πορείας πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
10. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες: Το καλώδιο ρεύματος ή το βύσμα της οθόνης στον υπολογιστή έχει φθαρεί ή έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε στη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσαρμογή της οθόνης στη βάση

1. Απαιτείται η σωστή και ολοκληρωμένη τοποθέτηση των ενός ολέρου και της τελικής ώρας εργασίας.
2. Βγάλτε την οθόνη από τη συσκευασία.
3. Ευθυγραμμίστε το βραχίονα στήριξης της οθόνης με τη βάση.

Βεβαιωθείτε ότι η έραση έχει ασφαλίσει στο βραχίονα στηρίγματος της οθόνης. (σε επιλεγμένα μοντέλα) Αφαιρέστε τη βάση από το βραχίονα στήριξης της οθόνης, περιστρέφοντας τη βίδα με την τετράγωνη υποδοχή ή ένα κατάλληλο κλειδί. (σε επιλεγμένα μοντέλα)

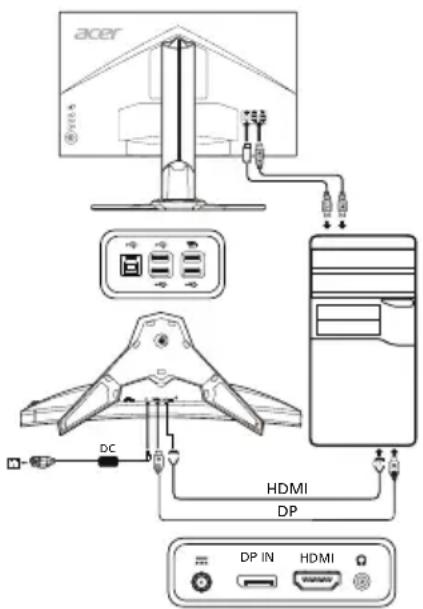

Σύνδεση της οθόνης σε υπολογιστή

1. Αφαιρέστε το καλώδιο τροφοδοσίας από το υπολογιστικό σύστημα.
2. 2-1 Σύνδεση καλωδίου HDMI

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή. Όταν χρησιμοποιείτε HDMI, μπορείτε να πατήσετε το πλήκτρο εισόδου, από το κουμπί λειτουργίας, για να ενεργοποιήσετε την είσοδο ήχου/βίντεο.

2-2 Σύνδεση καλωδίου DP (προαιρετική είσοδος)

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Συνδέστε καλώδιο ήχου. (προαιρετικό)
2. Το καλώδιο τροφοδοσίας της συσκευής πρέπει να συνδέεται σε πρίζα με γείωση.
3. Συνοδεύει τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης για κοντύτερη τρίχα εκτύπωσης ρεύματος.
4. Επιλέξτε ενεργοποίηση/απενεργοποίηση για τη φόρτιση USB σε κατάσταση αναμονής λειτουργίας για συνεχή ενεργοποίηση/απενεργοποίηση. Επιλέξτε λειτουργία φόρτισης USB σε κατάσταση αναμονής.

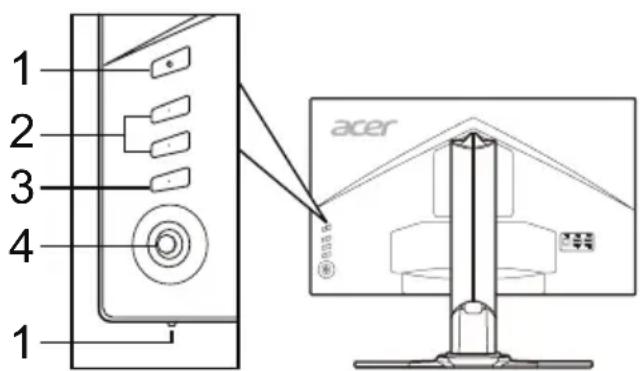

Εξωτερικά στοιχεία ελέγχου

Αρ. Στοιχείο Περιγραφή

1	Kouμπi/ενδειξηλειουργίας	Ενεργοτοίει/ατενεργοτοίει Μην ΘΟύνη. Μιπλεχρωμα Αντοδεικυνει τροφόδσαία με ρεύμα. Το προτολαι χρωμα Αντοδεικυνει λειουργία αναμονής/εξιοκονόμηας ενεργείας.
2	Πλήκτρο 1, 2kouμπiá	Παπόθε τγίαν ενεργοτοίησε Ετη λειουργία Πλήκτρων καθοριαμένων αἰότο το χρόσητη.
3	Kouμπi εἰσόδου	Παπόθε τγίαν εναλλάγη μεταξύ των πηγών εἰσόδου.
4	Kouμπiπερίηγησης/OK	Παπόθε τγίαν ενεργοτοίησε Ετη υνεχεία, μιρορείεναν το χρησιμοτοίηςιως. Πλήκτρο kατεύθυνας γίαν επιαημαίνετε κάθε φρός τη λειουργία του θέλετε. Παπόθε Σανά γίαν επιλέξετε μία λειουργία.

Κανόνες και προϋποθέσεις ασφάλειας

Εισαγωγή FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώνεται ότι συμμορφώνεται με τα όρια για ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές σε ραδιοφωνική ή τηλεοπτική λήψη, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και επανενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Απορρίψτε το και ενεργοποιήστε την κεραία ήχους. Αυτή την απάντηση περίπου οικιακής και του δέκτη. - Συνδέστε τη συσκευή για τρία του βιομηχανικού διαφορετικού κυκλώματος σε αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Συμβουλευτείτε τον προμηθευτή ή έναν έμπειρο ραδιοτηλεοπτικό/τεχνικό για βοήθεια.

Δήλωση Συμμόρφωσης CE

Με το παρόν, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά την τοποθέτηση ενός πλαισίου για τον καθορισμό των απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Η τιμή αποτελεί ένδειξη της συνολικής αξίας του προϊόντος.

Ειδοποίηση: Συσκευές με σύνδεση

Όλες οι συνδέσεις με άλλες συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μη περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, περιφερειακά, εκτυπωτές κ.λπ.) που δεν είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδέονται σε αυτόν τον εξοπλισμό. Λειτουργία αυτών των πιστοποιημένων περιφερειακών είναι πιθανόν να οδηγήσει σε παρεμβολές στον ασύρματο και πλεονικό υπαίθριο.

Προσοχή

Ο λειτουργός του δικτύου δεν έχει εγκρίνει πρώτα τον κατασκευαστή. Ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τον χειρισμό αυτού του μέσου.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο συνθήκες: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

Είσοδος: Καλώδιο Χ

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με τον καναδικό κανονισμό ICES-003.

Oθóvη LCD	Σúotημα obíγηng		'Éyχρωμŋ oθóvn LCD TFT
	Méyéθoç 27"W (68,47 cm)
	Bnμa pixel	0,233 mm (O) x 0,233 mm (K)
	Φιτενόνητα	400 cd/m2(tutrik)
	Avriβeən 1000:1
	Γωνλ προβαλίς	170° (O) 160° (K) (CR=10)
	Xpóvoç απókρίσης 1 ms (GT6)
	Túntoç πáveλ TN
	Opićδόνηα ουχόνητα	HDMI 1.4: 30-140 KHzDP: 88-222 KHz
	Katakópuφη συχόνητα	HDMI 1.4: 24-60 HzDP: 30-144 Hz
Xpùμata oθóvnç		16,7 Ekatɔμúρia
Σuxvôŋtna koukkibuv		HDMI 1.4: 300 MHz, DP: 590 MHz
Méviattn aváluan		2560 x 1440 @ 60 Hz (HDMI)2560 x 1440 @ 144 Hz (λειουρία γινερχρονιαμου DP = ΑΝΕΝΡΙΝΟΙΗΜENH)2560 x 1440 @ 165 Hz (λειουρία γινερχρονιαμου DP = ΑΝΕΝΡΙΝΟΙΗΜENH)
Tomoθέτηρη κα ἀμεη λειουρία	VESA DDCCI/DDC2B
Klaαη ευρείακης ατόδοης	B
* Εηησία καταναλυηση εύρεγιας		57 (kWh) (γία μοντέλο εἰσόδου HMI)
Kataváλωη ρεμμatoc (στα 200 nits)	Λειουρία ευρογοιαης	30,0 W (tutrik)
	Λειουρία αναμονης	0,5 W (tutrik)
	Λειουρία ατενρογοιαης	0,5 W (tutrik)
Ytloδoχη εἰσόδου		HDMI 19 ακίδων (μόνο μοντέλο εἰσόδου HMI)DP (μόνο μοντέλο εἰσόδου DP)
Σημα βίντεο εἰσόδου		Σημα HMI (μόνο μοντέλο εἰσόδου HMI) (προαρεικό)DP (μόνο μοντέλο εἰσόδου DP) (προαρεικό)
Hεξα	7 W x 2 (μόνο μοντέλο εἰσόδου έχου) (προαρεικό)
Méviato μέγεθος Χθόνης		Opićδόνια: 596,74 mmKatakóρμη; 335,66 mm
Πηγι ιοχος		100-240 V, 50/60 Hz
Περβαλλονικία ζητηματα	Θερμοκραία λειουρίας: 0° εύς 40°CΘερμοκραία αποθήκωνης: -20° εύς 60°CYerpaia λειουρίας: 20% εύς 80%
Δiατάσεις		613,68 (Π) x 401,59 ~ 511,59 (Y) x 268,38 (B) mm
Βάρος (K. B.)	8,5 kg (καθαρό)
Προδiayραφες μηχανισμου		Κλίοι: -5° εύς +25° (μόνο στο υψηλότερο σημείο μπορούνν αν προσφερθούν 25 μολες κλίας γία τη γυνίανιασης Περιαρορόh: -30° εύς +30°Póθμοι ημούς: 0 mm εύς 110 mm; 0 mm εύς 90 mm (Γία μοντέλα με λογισμίκο iχνηλαπησςβλεματος eye-tracking)Περιαρορόh: OχIΑτοιώνη βάαŋ: Nai
Eξιθερία στοχεία ελέγχου	ΔιακόTTης/kouμιτία	Kouμι ΛειουρίαςΠλίκτρο 1Πλίκτρο 2	Eiδοδος5 πλίκτρο περιγησις
	Λειουρίες	AvriθεσηΦωτενόπητaMπλε φρωςΓάμαAdaptive contrastDark boostsRGBKopeσμόςULMB (μόνo DP)Refresh rate numΦρρημη USB Ε ΚατάσταπδιακοίηςλειουρίαςAUXvia LED ρεμματοςXρωμα 6 aδανυνΣημει στόχειαςΕνταση Θερμοκραία χρωματος	ΓλώσαXρονικό σρίο OSDIπλίρης ανατολή ΜειουρίαςODNvidia 3D Light BoostΔιαράνεια ΛειδοςAντιοίχια Πλίκτροι αυντόμειςΛειουρία γρήγορός εναρέηςΛειουρίεςYπερχρονιαός (μόνο DP)Πλεροφορίες oθόνηςEnavapαρα Εξοδος
Ολες Οι προδiayραφες Αντόκενται σε αλλαγες χωρίς προειδοτοιημ.

Βρείτε τα εγχειρίδια και άλλες τεχνικές πληροφορίες για το προϊόν Acer στην ιστοσελίδα υποστήριξης της Acer.

* Η εκτιμώμενη ενεργειακή κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση ρεύματος 4 ωρών ανά ημέρα.
