Predator Z271U - Monitors ACER - Bezmaksas lietošanas instrukcija

Produkta tips	LCD monitors
Zīmols	Acer
Modelis	Predator Z271U
Ekrāna izmērs	27" (68,47 cm)
Attēlošanas tehnoloģija	Krāsu TFT-LCD, TN panelis
Maksimālā izšķirtspēja	2560 x 1440 pikseļi
Atjaunošanas ātrums	Līdz 165 Hz (caur DP ar Over Clock)
Atbildes laiks	1 ms (GTG)
Spilgtums	400 cd/m² (tipisks)
Kontrasts	1000:1
Skata leņķis	170° horizontāli, 160° vertikāli (CR=10)
Attēlotās krāsas	16,7 miljoni
Ieejas savienotāji	HDMI (19 kontaktu), DisplayPort
Iebūvētie skaļruņi	7 W x 2 (pēc izvēles)
Barošana	100-240 V, 50/60 Hz
Patēriņš (darbs)	30 W (tipisks)
Patēriņš (gaidīšanas režīms)	0,5 W (tipisks)
Izmēri (P x A x D)	613,68 x 401,59~511,59 x 268,38 mm
Neto svars	8,5 kg
Ergonomiskie regulējumi	Slīpums -5° līdz +25°, rotācija -30° līdz +30°, augstums 0-110 mm
Galvenās funkcijas	Kontrasts, Spilgtums, Zilā gaisma, Gamma, Adaptīvais kontrasts, Dark boost, sRGB, ULMB (DP), Atjaunošanas ātrums, USB uzlāde
Apkope un tīrīšana	Izmantojiet mīkstu, sausu drānu. Neizsmidziniet šķidrumu tieši uz ekrāna. Izvairieties no amonjaka un spirta.
Drošība	Atbilst FCC B klasei, CE, RoHS. Neatveriet korpusu.
Sienas stiprinājuma saderība	VESA (noņemama kāja)

Bieži uzdotie jautājumi - Predator Z271U ACER

Kā tīrīt Predator Z271U ekrānu?

Izslēdziet monitoru un atvienojiet barošanas vadu. Izmantojiet mīkstu drānu, kas viegli samitrināta ar bezšķīdinātāja tīrīšanas šķīdumu. Nekad neizsmidziniet šķidrumu tieši uz ekrāna vai korpusa. Izvairieties no amonjaka vai spirta saturošiem produktiem.

Kādas izšķirtspējas un frekvences tiek atbalstītas?

Maksimālā izšķirtspēja ir 2560 x 1440 pikseļi. HDMI maksimālais atjaunošanas ātrums ir 60 Hz. DisplayPort var sasniegt 144 Hz normāli un 165 Hz ar DP-Over Clock funkciju, kas aktivizēta OSD izvēlnē.

Kā regulēt monitora augstumu un slīpumu?

Pamatne ļauj regulēt augstumu no 0 līdz 110 mm, slīpumu no -5° līdz +25° un rotāciju no -30° līdz +30°. Lai pielāgotu, stingri turiet monitoru un lēnām nolieciet vai pagrieziet pamatni.

Vai es varu izmantot sienas stiprinājumu?

Jā, kāja ir noņemama. Monitors ir saderīgs ar VESA sienas stiprinājumiem. Noņemiet kāju, ievērojot instrukcijas rokasgrāmatā, lai piestiprinātu roku vai sienas stiprinājumu.

Ko darīt, ja ekrāns neieslēdzas?

Pārbaudiet, vai barošanas vads ir pareizi pievienots un vai kontaktligzda darbojas. Pārliecinieties, vai video kabelis (HDMI vai DP) ir kārtīgi savienots ar datoru. Ja barošanas indikators ir oranžs, monitors ir gaidīšanas režīmā; nospiediet barošanas pogu.

Kā aktivizēt 165 Hz režīmu?

Pievienojiet monitoru, izmantojot DisplayPort (DP) kabeli. OSD izvēlnē aktivizējiet DP-Over Clock funkciju. Pēc tam datora displeja iestatījumos izvēlieties 2560 x 1440 ar 165 Hz.

Vai monitoram ir iebūvētie skaļruņi?

Jā, atkarībā no modeļa Predator Z271U var būt aprīkots ar 2 x 7 W stereo skaļruņiem. Šīs opcijas klātbūtne ir norādīta uz iepakojuma.

Kāds ir elektroenerģijas patēriņš?

Tipiskā darba režīmā monitors patērē aptuveni 30 W. Gaidīšanas un izslēgtā režīmā patēriņš ir 0,5 W. Paredzamais gada patēriņš ir 57 kWh (pamatojoties uz 4 stundām dienā).

Kā izmantot USB uzlādes funkciju gaidīšanas režīmā?

Monitoram ir slēdzis USB uzlāde izslēgtā stāvoklī. Aktivizējiet to, lai ļautu uzlādēt USB ierīces pat tad, kad monitors ir izslēgts. Šī opcija atrodas OSD izvēlnē vai caur fizisku slēdzi.

Kur atrast draiverus un rokasgrāmatas?

Draiveri, rokasgrāmatas un citi dokumenti ir pieejami Acer oficiālajā atbalsta vietnē. Dodieties uz www.acer.com/support un meklējiet modeli Predator Z271U.

LIETOŠANAS INSTRUKCIJA Predator Z271U ACER

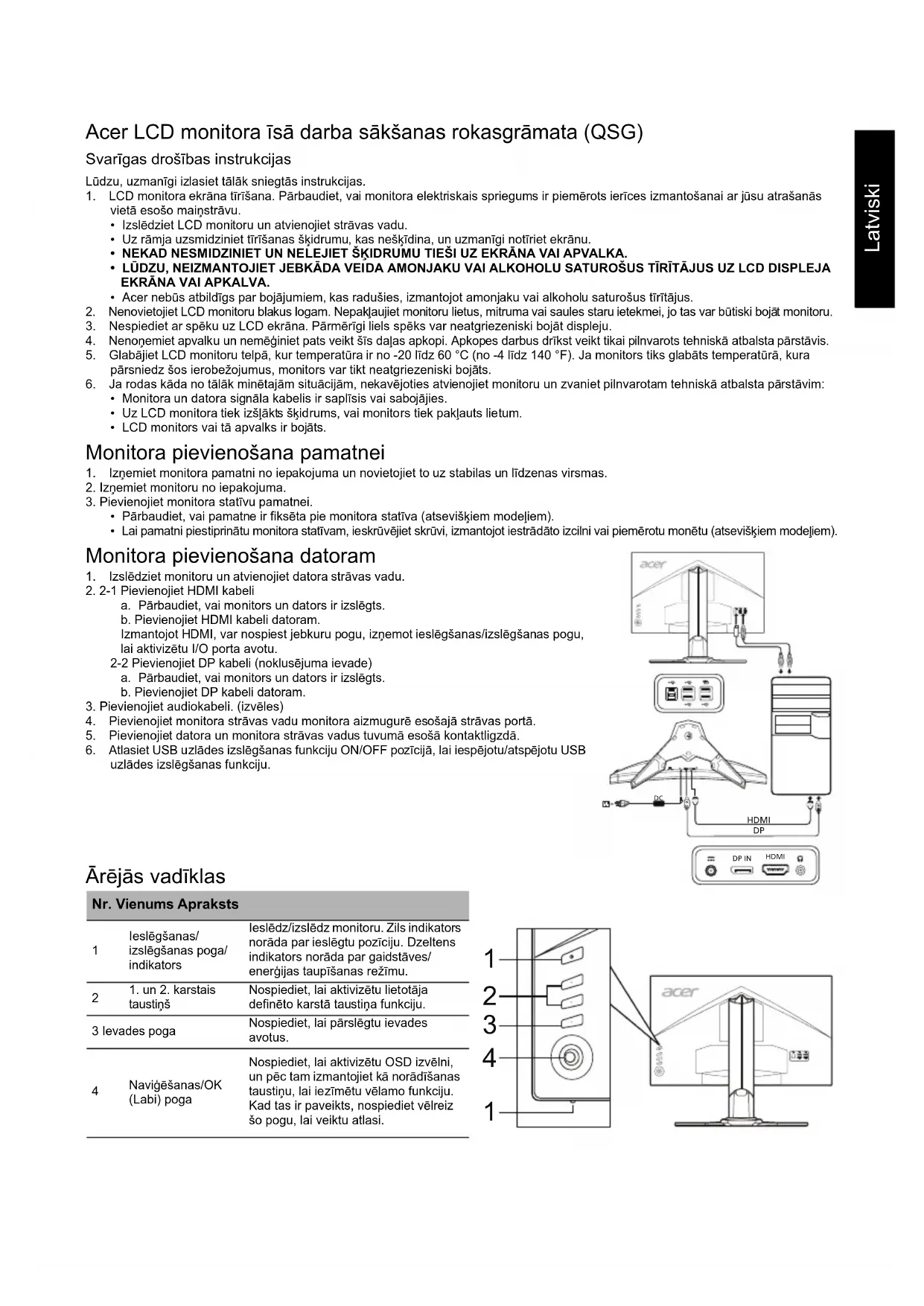

Acer LCD monitora īsā darba sākšanas rokasgrāmata (QSG)

Svarīgas drošības instrukcijas

Lūdzu, uzmanīgi izlasiet tālāk sniegtās instrukcijas.

1. LCD monitora ekrāna tīrīšana. Pārbaudiet, vai monitora elektriskais spriegums ir piemērots ierīces izmantošanai ar jūsu atrašanās vietā esošo maiņstrāvu.
2. Izslēdziet LCD monitoru un atvienojiet strāvas vadu.
3. Uz rāmja uzsmidziniet tīrīšanas šķidrumu, kas nesatur šķīdinātājus, un uzmanīgi notīriet ekrānu.
4. NEKAD NESMIDZINIET UN NELEJIET ŠĶIDRUMU TIEŠI UZ EKRĀNA VAI APVALKA. LŪDZU, NEIZMANTOJIET JEBKĀDA VEIDA AMONJAKU VAI ALKOHOLU SATUROŠUS TĪRĪTĀJUS UZ LCD DISPLEJA EKRĀNA VAI APVALKA.
5. Acer nebūs atbildīgs par bojājumiem, kas radušies, izmantojot amonjaku vai alkoholu saturošus tīrītājus.
6. Nenovietojiet LCD monitoru blakus logam. Nepakļaujiet monitoru lietus, mitruma vai saules staru ietekmei, jo tas var būtiski bojāt monitoru.
7. Nespiediet ar spēku uz LCD ekrāna. Pārmērīgi liels spēks var neatgriezeniski bojāt displeju.
8. Nenoņemiet apvalku un nemēģiniet pats veikt šīs ierīces apkopi. Apkopes darbus drīkst veikt tikai pilnvarots tehniska atbalsta pārstāvis.
9. Glabājiet LCD monitoru telpā, kur temperatūra ir no -20 līdz 60°C (no -4 līdz 140°F). Ja monitors tiks glabāts temperatūrā, kura pārsniedz šos ierobežojumus, monitors var tikt neatgriezeniski bojāts.
10. Ja rodas kāda no tālāk minētajām situācijām, nekavējoties atvienojiet monitoru un zvaniet pilnvarotam tehniskā atbalsta pārstāvim.
11. Monitora un datora signāla kabelis ir saplīsis vai sabojājies.
12. Uz LCD monitora tiek izšļakstīts šķidrums, vai monitors tiek pakļauts lietum. LCD monitors vai tā apvalks ir bojāts.

Monitora pievienošana pamatnei

1. Izņemiet monitora pamatni no iepakojuma un novietojiet to uz stabilas un līdzenas virsmas.
2. Izņemiet monitoru no iepakojuma.
3. Pievienojiet monitora statīvu pamatnei.
4. Pārbaudiet, vai pamatne ir fiksēta pie monitora statīva (atsevišķiem modeļiem). Lai pamatni piestiprinātu monitora statīvam, ieskrūvējiet skrūvi, izmantojot iestrādāto izcilni vai piemērotu monētu (atsevišķiem modeļiem).

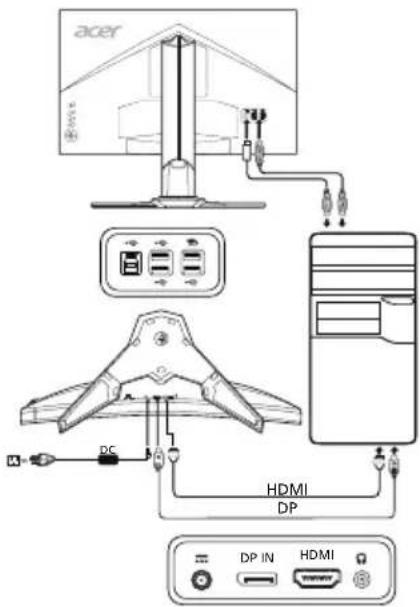

Monitora pievienošana datoram

1. Izslēdziet monitoru un atvienojiet datora strāvas vadu.
2. 2-1 Pievienojiet HDMI kabeli

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet HDMI kabeli datoram. Izmantojot HDMI, var nospiest jebkuru pogu, izņemot ieslēgšanas/izslēgšanas pogu, lai aktivizētu I/O porta avotu.

2-2 Pievienojiet DP kabeli (noklusējuma ievade)

a. Pārbaudiet, vai monitors un dators ir izslēgts. b. Pievienojiet DP kabeli datoram.

1. Pievienojiet audiokabeli. (izvēles)
2. Pievienojiet monitora strāvas vadu monitora aizmugurē esošajā strāvas portā.
3. Pievienojiet datora un monitora strāvas vadus tuvumā esošajā kontaktligzdā.
4. Atlasiet USB uzlādes izslēgšanas funkciju ON/OFF pozīcijā, lai iespējotu/atspējotu USB uzlādes izslēgšanas funkciju.

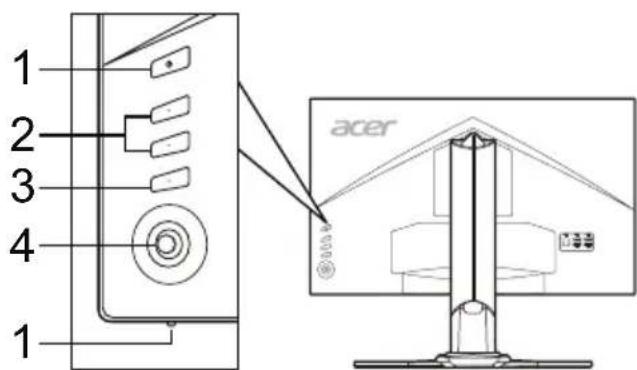

Ārējās vadīklas

Nr.	Vienums Apraksts
1	leslēgšanas/izslegšanas poga/indikators	leslēdz/izsleždzmonitoru. Zils indikatorsnorāda par ieslēgtu poziciju. Dzeltensindikators norāda par gaidstāves/energijas taupīšanas režimu.
2	1. un 2. karstaistaustiŋš	Nospiediet, lai aktivizētu lietotājadefinēto karstā taustiŋa funkcju.
3	levades poga	Nospiediet, lai pārslēgtu ivadesavotus.
4	Navięsanas/OK(Labi) poga	Nospiediet, lai aktivizētu OSD izvēlni,un péc tam izmantojiet kā norādīsanastaustiŋu, lai izimētu vēlamo funkcju.Kad tas ir paveiktis, nospiediet vēlreizsō pogu, lai veiktu atlasi.

Regulas un drošības paziņojumi

FCC paziņojums

Šī ierīce ir pārbaudīta, un tā atbilst B klases digitālo ierīču ierobežojumiem atbilstoši FCC noteikumu 15. daļai. Šie ierobežojumi paredz pienācīgu aizsardzību pret kaitīgu ietekmi, ja ierīce tiek lietota sadzīves apstākļos. Šī ierīce ģenerē, izmanto un izstaro radiofrekvences enerģiju, un, ja tā netiek uzstādīta un lietota atbilstoši instrukcijām, tā var kaitīgi ietekmēt radio sakarus.

Taču netiek sniegta garantija, ka kaitīga ietekme neradīsies parastā uzstādīšanas gadījumā. Ja šī ierīce kaitīgi ietekmē radio vai televīzijas sakarus (to var noteikt, izslēdzot un pēc tam ieslēdzot ierīci), lietotājam ir ieteicams veikt vienu vai vairākus tālāk sniegtos norādījumus, lai to novērstu.

• Pagrieziet vai pārvietojiet uztveršanas antenu.
• Pārvietojiet ierīci tālāk no uztvērēja.
• Pievienojiet ierīci tī elektriskajā ķēdē, nevis tajā, kurā ir pievienots uztvērējs.
• Sazinieties ar izplatītāju vai pieredzējušu radio/televizoru apkopes speciālistu, lai saņemtu palīdzību.

Paziņojums par perifērijas ierīcēm

Šim aprīkojumam drīkst pievienot tikai tādas perifērijas ierīces (ieejas/izejas ierīces, termināļus, printerus utt.), kas ir sertificētas un atbilst B klases ierobežojumiem. Darbināšana, izmantojot nesertificētas perifērijas ierīces, var radīt traucējumus radio un TV signālu uztveršanā.

Uzmanību!

Izmaiņas vai modifikācijas, ko ražotājs nav skaidri atļāvis, var anulēt Federālās sakaru komisijas piešķirtās tiesības lietotājam darbināt šo ierīci.

Darbības nosacījumi

Šī ierīce atbilst FCC noteikumu 15. daļai. Uz darbību attiecas šie divi nosacījumi: 1) šī ierīce nedrīkst izraisīt kaitīgu ietekmi; 2) šai ierīcei ir jāuztver visa saņemtā ietekme, pat tādā gadījumā, ja tā var izraisīt nevēlamu darbību.

Paziņojums lietotājiem Kanādā

B klases digitālā ierīce atbilst Kanādas noteikumiem ICES-003.

LCD panelis	Vadoša sistema		TFT krāsu LCD
	Lielums 27"W (68,47 cm)
	Pikseji 0,233 mm x 0	233 mm (augstums x platums)
	Spilgtums	400 cd/m2(parasti)
	Kontrasts 1000:1
	Skata lenkis 170°(H)	160°(V) (CR=10)
	Reağëšanas laiks 1 ms (GTG)
	Paneja tips TN
	H-frekvence	HDMI 1.4: 30-140 KHzDP: 88-222 KHz
	V-frekvence	HDMI 1.4: 24-60 KZDP: 30-144 Hz
Displeja krāsas 16,7 milj.
Punktu pulkstenis HDMI 1.4: 300 MHz, DP: 590		MHz
Maksimālā izskirtspēja		2560 x 1440 pie 60 Hz (HDMI)2560 x 1440 pie 144 Hz (DP virstaktēšanas funkcija = IZSL.)2560 x 1440 pie 165 Hz (DP virstaktēšanas funkcija = IESL.)
Plug & Play VESA DDCCI/DDC2B
Energijas efektivitäts klase		B
* Energijas patērīns gadā		57 (kWh) (modelem ar HDMI ieeju)
Energijas patērīns (200 niti)	Ieslēgītā režīmā	30,0 W (parasti)
	Miega režīmā	0,5 W (parasti)
	Izslēgītā režīmā	0,5 W (parasti)
Ieejas savienotājs		HDMI 19 kontaktu (tikai modeljem ar HDMI ieeju)DP (tikai modeljem ar DP ieeju)
Ieejas videosignās		HDMI signās (tikai modeljem ar HDMI ieeju) (izvēles)DP (tikai modeljem ar DP ieeju) (izvēles)
Skajrūnī		7 W x 2 (tikai modeljem ar audio ieeju) (izvēles)
Maksimālais ekrāna lielums		Horizontāll: 596,74 mmVertikāl: 335,66 mm
Energijas avots 100-240 V, 50/60 Hz
Vides apsvērumi		Daribas temperatura: 0-40 °CGlabāšanas temperatura: -20-60 °CDarbibas mitrums: 20-80 %
Izmēri		613,68 x 401,59 ~ 511,59 x 268,38 mm (platums x augstums x dzijums)
Svars (N. W.)		8,5 kg (neto)
Mehānisma specifikācijas		Sasveṣana: -5° fidz +25° (25 grädu sasveṣana iespējama tikai visaugstakajā punktā)Pagrieṣana: -30° fidz +30°Augstuma regulēṣana: 0 fidz 110 mm; 0 fidz 90 mm (Paredzëts acu trasēsanas modeljem)Sasveṣana: navAtvienojama pamatne: ir
Årejās vadiklas	Slédži/pogas	Ieslēgīsanas poga1. karstais taustiŋ§2. karstais taustiŋ§	Ieeja5 navigācijas taustiŋ§
	Funkcjjas	KontrastsSplitgmutsZilis indikalorsGammaAdaptive contrastDark boostsRGBPiesātinājumsULMB (tikai DP)Refresh rate numUSB uzlădes izslēgṣanaBarošanas LED indikators6 asu krāsaMörka punktsSkajumsKrāsu temperatura	ValodaEkrāna izvēlines taimautsDžljais miegsODnVidia 3D Light BoostCaurspidigumsPlatais režimslevadeKarstä taustiŋa piëskirṣanaAtrā sākuma režimsRežimiVirstaktēšana (tikai DP)Displeja informācijaAtlestaftiṣanaIziešana
Visas specifikācijas var likt mainītas bez pazipojuma.

Acer produktu rokasgrāmatas un citus dokumentus skatiet oficiālajā Acer atbalsta vietnē. * Enerģijas patēriņš gadā tiek aprēķināts, izmantojot parastu enerģijas patēriņa apjomu 4 stundas/dienā, 365 dienas gadā.
