Predator Z271U - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	Predator Z271U
Dimensiune ecran	27" (68,47 cm)
Tehnologie afișare	TFT-LCD color, panou TN
Rezoluție maximă	2560 x 1440 pixeli
Rată de reîmprospătare	Până la 165 Hz (prin DP cu Over Clock)
Timp de răspuns	1 ms (GTG)
Luminozitate	400 cd/m² (tipic)
Contrast	1000:1
Unghi de vizualizare	170° orizontal, 160° vertical (CR=10)
Culori afișate	16,7 milioane
Conectori de intrare	HDMI (19 pini), DisplayPort
Difuzoare integrate	7 W x 2 (opțional)
Alimentare	100-240 V, 50/60 Hz
Consum (funcționare)	30 W (tipic)
Consum (standby)	0,5 W (tipic)
Dimensiuni (L x Î x A)	613,68 x 401,59~511,59 x 268,38 mm
Greutate netă	8,5 kg
Reglaje ergonomice	Înclinare -5° la +25°, rotație -30° la +30°, înălțime 0-110 mm
Funcții principale	Contrast, Luminozitate, Lumină albastră, Gamma, Contrast adaptiv, Boost întuneric, sRGB, ULMB (DP), Rată reîmprospătare, Încărcare USB
Întreținere și curățare	Utilizați o cârpă moale și uscată. Nu pulverizați lichid direct. Evitați amoniacul și alcoolul.
Siguranță	Conform FCC clasa B, CE, RoHS. Nu deschideți carcasa.
Compatibilitate suport perete	VESA (picior detașabil)

Întrebări frecvente - Predator Z271U ACER

Cum curăț ecranul Predator Z271U?

Opriți monitorul și deconectați cablul de alimentare. Utilizați o cârpă moale ușor umedă cu o soluție de curățare fără solvenți. Nu pulverizați niciodată lichid direct pe ecran sau pe carcasă. Evitați produsele pe bază de amoniac sau alcool.

Care sunt rezoluțiile și frecvențele suportate?

Rezoluția maximă este de 2560 x 1440 pixeli. Prin HDMI, reîmprospătarea maximă este de 60 Hz. Prin DisplayPort, puteți atinge 144 Hz în mod normal și 165 Hz cu funcția DP-Over Clock activată în meniul OSD.

Cum reglez înălțimea și înclinarea monitorului?

Suportul permite reglarea înălțimii de la 0 la 110 mm, o înclinare de -5° la +25° și o rotație de -30° la +30°. Pentru ajustare, țineți ferm monitorul și înclinați sau rotiți ușor baza.

Pot folosi un suport de perete?

Da, piciorul este detașabil. Monitorul este compatibil cu suporturile de perete VESA. Scoateți piciorul urmând instrucțiunile din manual pentru a fixa un braț sau un suport de perete.

Ce fac dacă ecranul nu se aprinde?

Verificați că cablul de alimentare este conectat corect și că priza funcționează. Asigurați-vă că cablul video (HDMI sau DP) este bine conectat la computer. Dacă ledul de alimentare este portocaliu, monitorul este în standby; apăsați butonul de alimentare.

Cum activez modul 165 Hz?

Conectați monitorul printr-un cablu DisplayPort (DP). În meniul OSD, activați funcția DP-Over Clock. Apoi, în setările de afișare ale computerului, selectați 2560 x 1440 la 165 Hz.

Monitorul are difuzoare integrate?

Da, în funcție de model, Predator Z271U poate fi echipat cu difuzoare stereo de 2 x 7 W. Prezența acestei opțiuni este indicată pe ambalaj.

Care este consumul electric?

În funcționare tipică, monitorul consumă aproximativ 30 W. În standby și oprit, consumul este de 0,5 W. Consumul anual estimat este de 57 kWh (pe baza a 4 ore pe zi).

Cum folosesc funcția de încărcare USB în standby?

Monitorul are un comutator Încărcare USB la oprire. Activați-l pentru a permite reîncărcarea perifericelor USB chiar și atunci când monitorul este oprit. Această opțiune se găsește în meniul OSD sau printr-un întrerupător fizic.

Unde găsesc driverele și manualele?

Driverele, manualele și alte documente sunt disponibile pe site-ul oficial de asistență Acer. Accesați www.acer.com/support și căutați modelul Predator Z271U.

MANUAL DE UTILIZARE Predator Z271U ACER

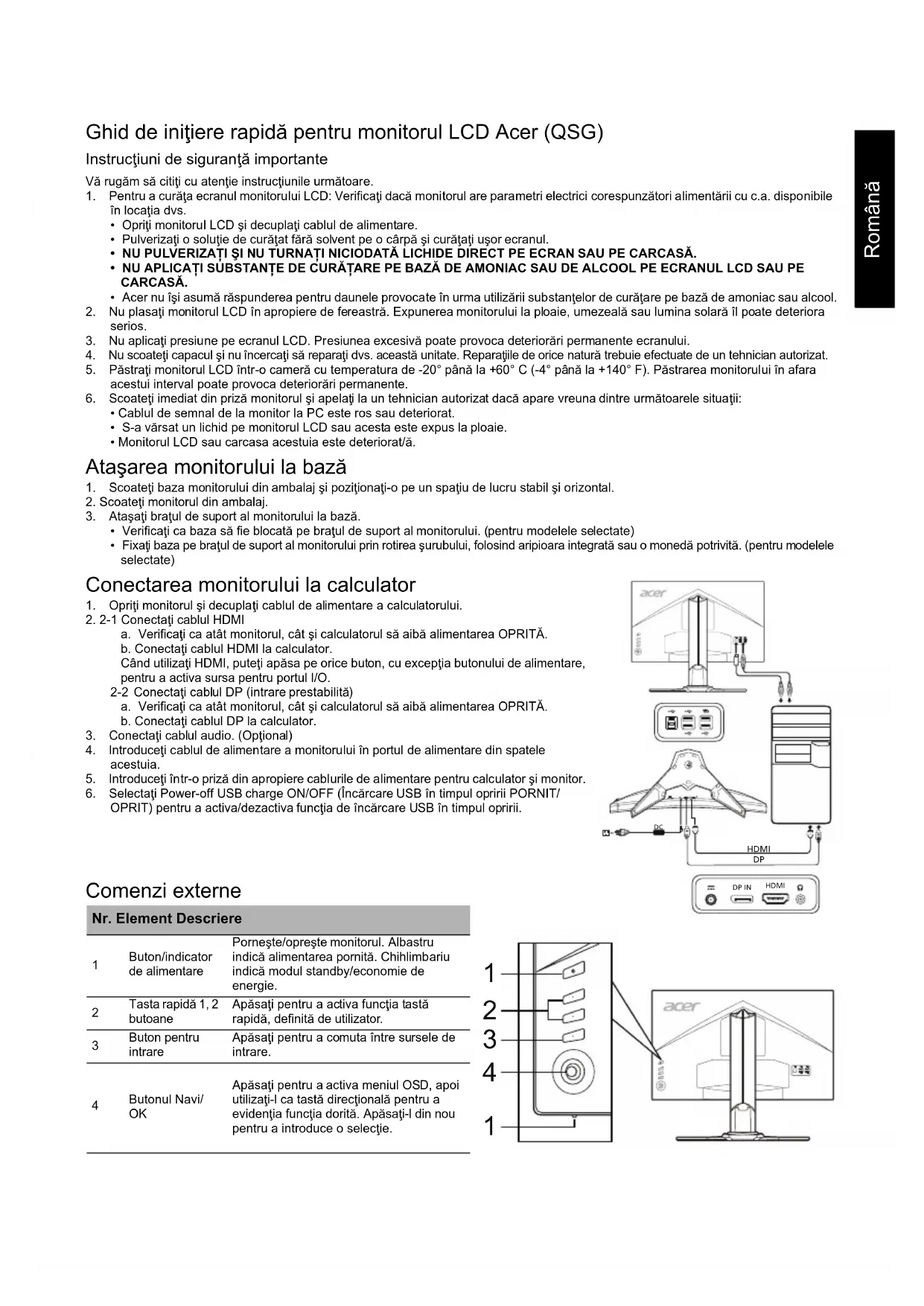

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ale ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20° până la +60°C (-4° până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașați monitorului la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază.
4. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modelele selectate) Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

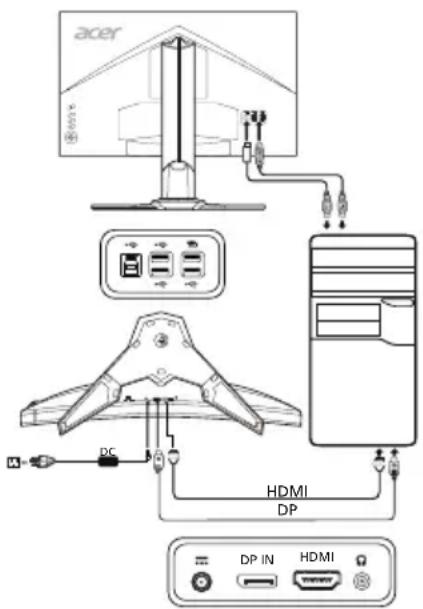

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator. Când utilizați HDMI, puteți apăsa pe orice buton, cu excepția butonului de alimentare, pentru a activa sursa pentru portul I/O.

2-2 Conectați cablul DP (intrare prestabilită)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul DP la calculator.

1. Conectați cablul audio. (Opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi.

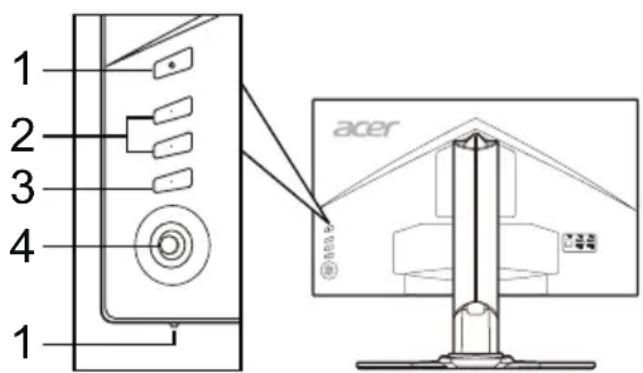

Comenzi externe

Nr. Element Descriere
1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indicaș alimentarea pornită. Chihlimbariu indicator modul standby/economie de energia.
2	Tata rapidă 1, 2 butoane	Apăsăti pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsăti pentru a comuta întrure sursele de intrare.
4	Butonul Navi/OK	Apăsăti pentru a activa meniul OSD, apoi utilizăti-l ca tastă direcțională pentru a evidenția functția dorită. Apăsăti-l din nou pentru a introduze o seleție.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 27"W (68,47 cm)
	Pas pixeli 0,233 mm (H) x 0,233 mm (V)
	Luminozitate	400 cd/m2 (tipic)
	Contrast 1000:1
	Unghi de vizualizaré 170° (H) 160° (V) (CR=10)
	Timp de raspuns 1 ms (GTG)
	Tip panou TN
	Frecventa ortonatalä	HDMI 1.4: 30 - 140 KHzDP: 88 - 222 KHz
	Frecventa verticalä	HDMI 1.4: 24 - 60 HzDP: 30 - 144 Hz
Culori affiàrate 16,7 Miloane
Frecventa de ceas HDMI 1.4: 300 MHz, DP: 590 MHz
Rezolutiè maximã		2560 x 1440 la 60 Hz (HDMI)2560 x 1440 la 144 Hz (functje DP-over clock = OPRITÄ)2560 x 1440 la 165 Hz (functje DP-over clock = PORNITÄ)
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientà energetica		B
*Consum anual de energia 57 (kWh) (penta tru modelul cu intrare HDMI)
Consum de energia(la 200 nits)	Modul Porrit 30,0 W (tipic)
	Modul Repaus 0,5 W (tipic)
	Modul Oprit 0,5 W (tipic)
Conector de intrare		HDMI 19 pini (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		Semnal HDMI (numai la modelul cu intrare HDMI) (optional)DP (numai la modelul cu intrare DP) (optional)
Difuzoare		7 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximã ecran		Ortontaliã: 596,74 mmVerticalã: 335,66 mm
Sursã de alimentare		100-240 V, 50/60 Hz
Considerazioni privind mediol		Temp. de fonctionare: 0° - 40°CTemp. de deposizare: -20° - 60°CUmiditate in timpul functiànãri: 20% - 80%
Dimensiuni		613,68 (I) x 401,59 - 511,59 (h) x 268,38 (a) mm
Masa (netã)		8,5 kg (net)
Specificaïl privind mecanismul		Încinarè: -5° - +25° (Numai ùn punctul cel mai ñalnt unghui du ridicare poate fi de 25 grade ñinclare)Rotire: -30° - +30°Regliarea Ináltjmiñ: 0 mm - 110 mm; 0 mm - 90 mm (Pentru modelelecu functja de urmâire a ochilor)Vivotare: NuSuport cu picor delaşabil: Da
Comenziexterne	Comutator/butoane	Buton de alimentareTasta rapida1Tasta rapida 2IntrareTasta 5 Navi
	Functii	ContrastLuminozitateLumină albastràGamãAdaptive contrastDark boostsRGBSaturareULMB (numai DP)Refresh rate numIncârcare USB cu aparatul opritLED de alimentareCuloare pe 6 axePunct de concentrareVolumTemperatura culoreIntrareAssignare tastã rapidàModul Pornire rapidàModuriOver clock (numai DP)Informati li monitorResetarelesire
Toale specificațile pol fi schimbate farà notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
