Produkttyp	LCD-Monitor
Marke	Acer
Modell	Predator Z271U
Bildschirmgröße	27" (68,47 cm)
Anzeigetechnologie	Farb-TFT-LCD, TN-Panel
Maximale Auflösung	2560 x 1440 Pixel
Bildwiederholfrequenz	Bis zu 165 Hz (über DP mit Overclocking)
Reaktionszeit	1 ms (GTG)
Helligkeit	400 cd/m² (typisch)
Kontrastverhältnis	1000:1
Betrachtungswinkel	170° horizontal, 160° vertikal (CR=10)
Farben	16,7 Millionen
Eingangsanschlüsse	HDMI (19-polig), DisplayPort
Integrierte Lautsprecher	7 W x 2 (optional)
Stromversorgung	100-240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	30 W (typisch)
Leistungsaufnahme (Standby)	0,5 W (typisch)
Abmessungen (B x H x T)	613,68 x 401,59~511,59 x 268,38 mm
Nettogewicht	8,5 kg
Ergonomische Einstellungen	Neigung -5° bis +25°, Drehung -30° bis +30°, Höhe 0-110 mm
Hauptfunktionen	Kontrast, Helligkeit, Blaulichtfilter, Gamma, adaptiver Kontrast, Dark Boost, sRGB, ULMB (DP), Bildwiederholfrequenz, USB-Ladefunktion
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Sprühen Sie keine Flüssigkeit direkt auf. Vermeiden Sie Ammoniak und Alkohol.
Sicherheit	Entspricht FCC Klasse B, CE, RoHS. Öffnen Sie nicht das Gehäuse.
Kompatibilität mit Wandhalterung	VESA (abnehmbarer Fuß)

Häufig gestellte Fragen - Predator Z271U ACER

Wie reinige ich den Bildschirm des Predator Z271U ?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Verwenden Sie ein weiches, leicht angefeuchtetes Tuch mit einer lösungsmittelfreien Reinigungslösung. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse. Vermeiden Sie Produkte auf Ammoniak- oder Alkoholbasis.

Welche Auflösungen und Frequenzen werden unterstützt?

Die maximale Auflösung beträgt 2560 x 1440 Pixel. Über HDMI beträgt die maximale Bildwiederholfrequenz 60 Hz. Über DisplayPort können Sie normalerweise 144 Hz und 165 Hz mit der Funktion DP-Overclocking im OSD-Menü erreichen.

Wie stelle ich Höhe und Neigung des Monitors ein?

Der Standfuß ermöglicht eine Höhenverstellung von 0 bis 110 mm, eine Neigung von -5° bis +25° und eine Drehung von -30° bis +30°. Halten Sie den Monitor fest und neigen oder drehen Sie die Basis vorsichtig.

Kann ich eine Wandhalterung verwenden?

Ja, der Fuß ist abnehmbar. Der Monitor ist mit VESA-Wandhalterungen kompatibel. Entfernen Sie den Fuß gemäß der Anleitung, um einen Arm oder eine Wandhalterung zu befestigen.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass das Videokabel (HDMI oder DP) ordnungsgemäß mit dem Computer verbunden ist. Wenn die Betriebsanzeige orange leuchtet, befindet sich der Monitor im Standby; drücken Sie den Netzschalter.

Wie aktiviere ich den 165-Hz-Modus?

Schließen Sie den Monitor über ein DisplayPort-Kabel (DP) an. Aktivieren Sie im OSD-Menü die Funktion DP-Overclocking. Wählen Sie dann in den Anzeigeeinstellungen Ihres Computers 2560 x 1440 bei 165 Hz aus.

Hat der Monitor integrierte Lautsprecher?

Ja, je nach Modell kann der Predator Z271U mit Stereo-Lautsprechern von 2 x 7 W ausgestattet sein. Das Vorhandensein dieser Option ist auf der Verpackung angegeben.

Wie hoch ist der Stromverbrauch?

Im typischen Betrieb verbraucht der Monitor etwa 30 W. Im Standby und ausgeschaltet beträgt der Verbrauch 0,5 W. Der geschätzte jährliche Stromverbrauch beträgt 57 kWh (basierend auf 4 Stunden pro Tag).

Wie verwende ich die USB-Ladefunktion im Standby?

Der Monitor verfügt über einen Schalter USB-Ladefunktion im ausgeschalteten Zustand. Aktivieren Sie ihn, um das Laden von USB-Geräten auch bei ausgeschaltetem Monitor zu ermöglichen. Diese Option befindet sich im OSD-Menü oder über einen physischen Schalter.

Wo finde ich Treiber und Handbücher?

Treiber, Handbücher und andere Dokumente sind auf der offiziellen Support-Website von Acer verfügbar. Besuchen Sie www.acer.com/support und suchen Sie nach dem Modell Predator Z271U.

BEDIENUNGSANLEITUNG Predator Z271U ACER

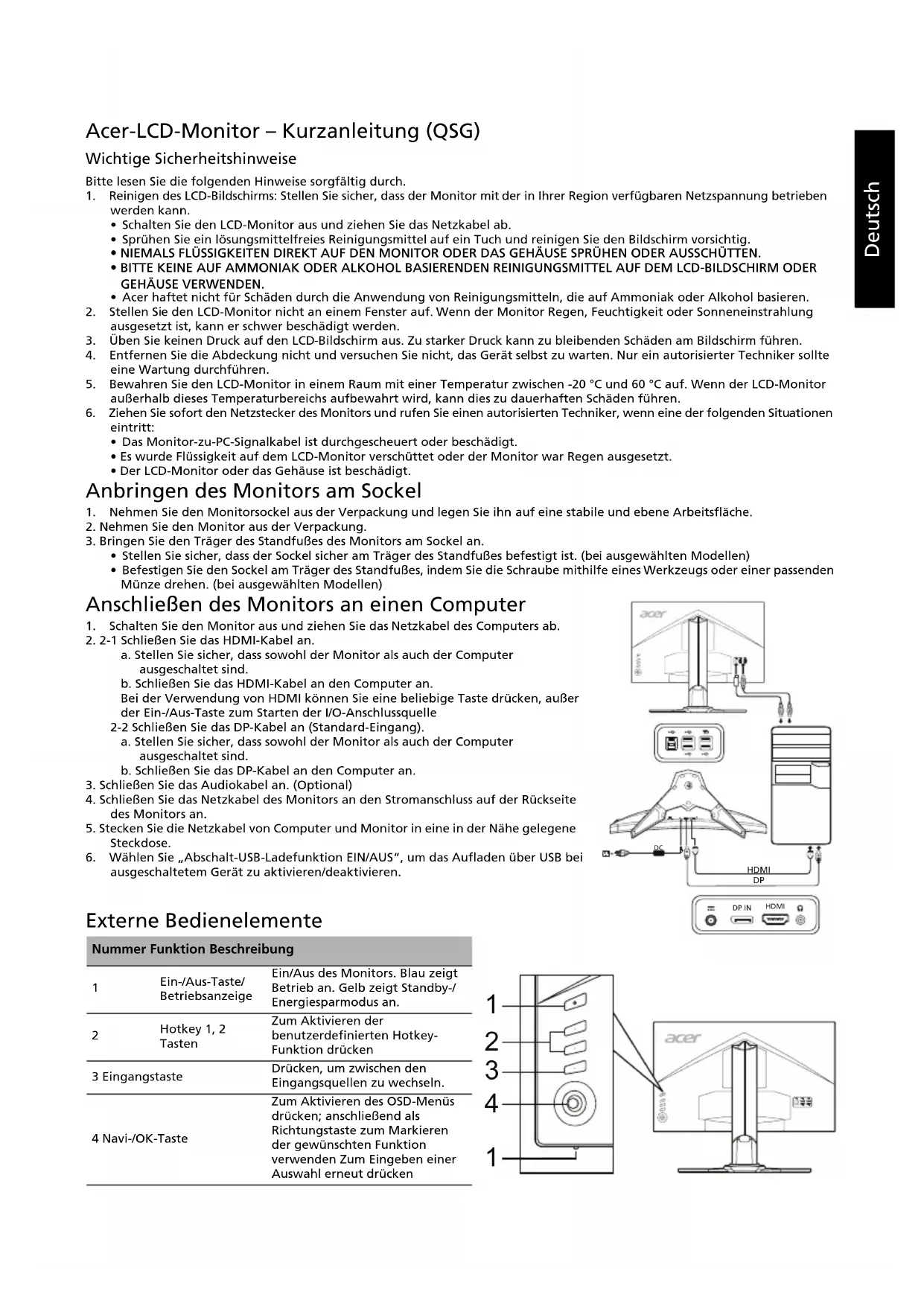

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker soll eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitorsockel aus der Verpackung und legen Sie ihn auf eine stabile und ebene Arbeitsfläche.
2. Nehmen Sie den Monitor aus der Verpackung.
3. Bringen Sie den Träger des Standfußes des Monitors am Sockel an.
4. Stellen Sie sicher, dass der Sockel sicher am Träger des Standfußes befestigt ist. (bei ausgewählten Modellen)
5. Befestigen Sie den Sockel am Träger des Standfußes, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

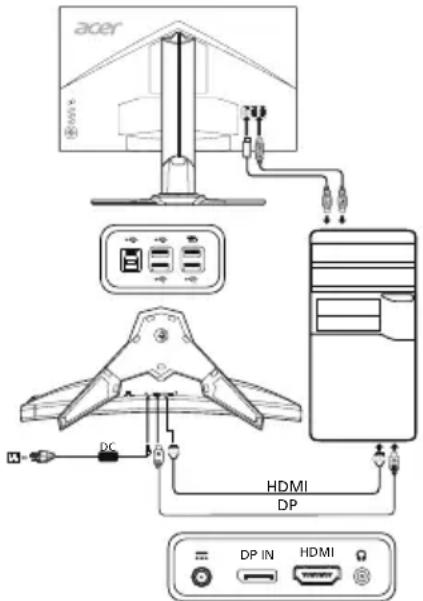

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an.

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an.

Bei der Verwendung von HDMI können Sie eine beliebige Taste drücken, außer der Ein-/Aus-Taste, um die I/O-Anschlussquelle zu starten.

2-2 Schließen Sie das DP-Kabel an (Standard-Eingang).

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (Optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.
4. Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

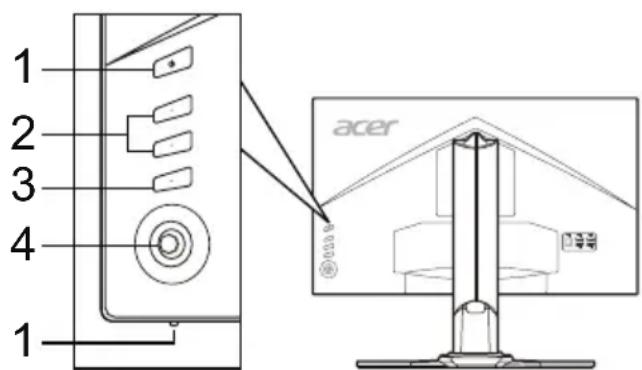

Externe Bedienelemente

Nummer Funktion Beschreibung
1	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigtBetrieb an. Gelb zeigt Standby-/Energiesparmodus an.
2	Hotkey 1, 2Tasten	Zum Aktivieren derbenutzerdefinierten Hotkey-Funktion drücken
3	Eingangsstaste	Drücken, um zwischen denEingangsquellen zu wechseln.
4	Navi-/OK-Taste	Zum Aktivieren des OSD-Menüsdrücken; anschließend alsRichtungstaste zum Markierender gewündsten Funktionverwenden Zum Eingegeben einerAusbahl erneut drücken

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt noch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was sich durch Aus- und Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne - Vergrößern des Abstands zwischen dem Gerät und dem Receiver - Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist - Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2014/30/EU, der Niederspannungsrichtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen, und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System TFT-LCD-Farbbildschirm
	Größe 27"W (68,47 cm)
	Pixelabstand 0,233 mm	(H) x 0,233 mm (V)
	Helligkeit	400 cd/m2(typisch)
	Kontrast 1000:1
	Einsehbarer Winkel 17° (H) 160° (V) (CR = 10)
	Reaktionszeit 1 ms (GTG)
	Bildschirmtyp TN
	H-Frequency	HDMI 1.4: 30 - 140 KHzDP: 88 - 222 KHz
	V-Frequency	HDMI 1.4: 24 - 60 HzDP: 30 - 144 Hz
Displayfarben 16,7 Millionen
Pixelfrequenz HDMI 1.4: 300 MHz, DP: 590 MHz
Maximale Auflösung		2560 x 1440 bei 60 Hz (HDMI)2560 x 1440 bei 144 Hz (DP-Ubertaktungsfungtion = Aus)2560 x 1440 bei 165 Hz (DP-Ubertaktungsfungtion = Ein)
Plug & Play VESA DDCCI/DDC2B
Energieeffizienzklasse B
*Jährlicher Energieverbrauch 57 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch(bei 200 cd/m2)	Eingeschaltet 30,0 W (typisch)
	Ruhemodus 0,5 W (typisch)
	Ausgeschaltet 0,5 W (typisch)
Eingangsbuchse		HDMI 19-polig (nur Modelle mit HDMI-Eingang)DP (nur Modelle mit DP-Eingang)
Eingangsvideosignal		HDMI-Signal (nur Modelle mit HDMI-Eingang) (optional)DP (nur Modelle mit DP-Eingang) (optional)
Lautsprecher 7 W x 2 (nur Modelle mit Audioeingang)		HDMI (optional)Horizontal: 596,74mmVertical: 335,66mm
Maximale Bildschirmgroße		100 - 240 V, 50/60 Hz
Stromquelle		Betriebstermateratur: 0 bis 40 °CLagertemperatur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 20 % bis 80 %
Umgebungsbedingungen		613,68 (B) x 401,59 bis 511,59 (H) x 268,38 (T) mm
Abmessungen		8,5 kg (netto)
Gewicht (netto)		Neigung: -5° bis +25° (nur am höchsten Punkt können 25 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: -30° bis +30°Höheneinstellung: 0 mm bis 110 mm; 0 mm bis 90 mm (Für Eye-Tracking-Modelle)Drehgelenk: NeinAbnehmbarer Standfuß: Ja
Datum zur Mechanik
ExterneBedienelemente	Schalter/Tasten	Ein/Aus-TasteEingangHotkey 15 Navi-TasteHotkey 2
	Funktionen	KontrastSpracheOSD-DauerOLEDauer TiefschlafTiefschlafODAdaptive contrastnVidia 3D Light BoostTransparenzBildformateSättigungEingangSchnelltastenzuweisungSchnellstartmod.ModiUbertaktung (nur DP)DisplayinformationenRücksetzenBeenden
		HelligkeitBlues LichtGammaODAdaptive contrastDark boostsRGBSättigungSchnellstastenzuweisungSchnellstartmod.ModiNetz-LED6-Achsen-FarbeDisplayinformationenBeenden
		ZielpunktFarbtemp.
Alle technischen Daten können sich ohne Vorankündigungändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

Lesen Sie folgende Anweisungen gründlich.

Konformitätserklärung

Wir,

Acer Incorporated

Wir, Acer Incorporated, erklären hiermit in alleiniger Verantwortung, dass das oben beschriebene Produkt mit den relevanten Angleichungsrechtsvorschriften der Union entsprechend der nachstehenden Richtlinie übereinstimmt und folgende harmonisierte Standards und/oder anderen relevanten Standards angewandt wurden:

EMV-Richtlinie: 2014/30/EU

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN61000-3-2:2014 Klasse D

EN61000-3-3:2013

LVD-Richtlinie: 2014/35/EU EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 RoHS-Richtlinie: 2011/65/EU EN50581:2012 Ökodesign-Richtlinie (ErP): 2009/125/EG Verordnung (EG) Nr. 1275/2008; EN 50564:2011

Jahr, in dem mit der Anbringung der CE-Kennzeichnung begonnen wird: 2017.

EN55032:2012/AC:2013 Klasse B

EN55024:2010

EN61000-3-2:2014 Klasse D

EN61000-3-3:2013
