Predator Z271U - Monitor ACER - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Predator Z271U ACER en formato PDF.
| Tipo de producto | Monitor LCD |
| Marca | Acer |
| Modelo | Predator Z271U |
| Tamaño de pantalla | 27" (68,47 cm) |
| Tecnología de visualización | TFT-LCD color, panel TN |
| Resolución máxima | 2560 x 1440 píxeles |
| Frecuencia de actualización | Hasta 165 Hz (mediante DP con Over Clock) |
| Tiempo de respuesta | 1 ms (GTG) |
| Luminosidad | 400 cd/m² (típico) |
| Contraste | 1000:1 |
| Ángulo de visión | 170° horizontal, 160° vertical (CR=10) |
| Colores mostrados | 16,7 millones |
| Conectores de entrada | HDMI (19 pines), DisplayPort |
| Altavoces integrados | 7 W x 2 (opcional) |
| Alimentación | 100-240 V, 50/60 Hz |
| Consumo (encendido) | 30 W (típico) |
| Consumo (espera) | 0,5 W (típico) |
| Dimensiones (L x A x P) | 613,68 x 401,59~511,59 x 268,38 mm |
| Peso neto | 8,5 kg |
| Ajustes ergonómicos | Inclinación -5° a +25°, rotación -30° a +30°, altura 0-110 mm |
| Funciones principales | Contraste, Luminosidad, Luz azul, Gamma, Contraste adaptativo, Dark boost, sRGB, ULMB (DP), Frecuencia de actualización, Carga USB |
| Mantenimiento y limpieza | Usar un paño suave y seco. No rociar líquido directamente. Evitar amoníaco y alcohol. |
| Seguridad | Conforme a FCC clase B, CE, RoHS. No abrir la carcasa. |
| Compatibilidad con soporte de pared | VESA (pie desmontable) |
Preguntas frecuentes - Predator Z271U ACER
Preguntas de los usuarios sobre Predator Z271U ACER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Monitor en formato PDF gratis! Encuentra tus instrucciones Predator Z271U - ACER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Predator Z271U de la marca ACER.
MANUAL DE USUARIO Predator Z271U ACER

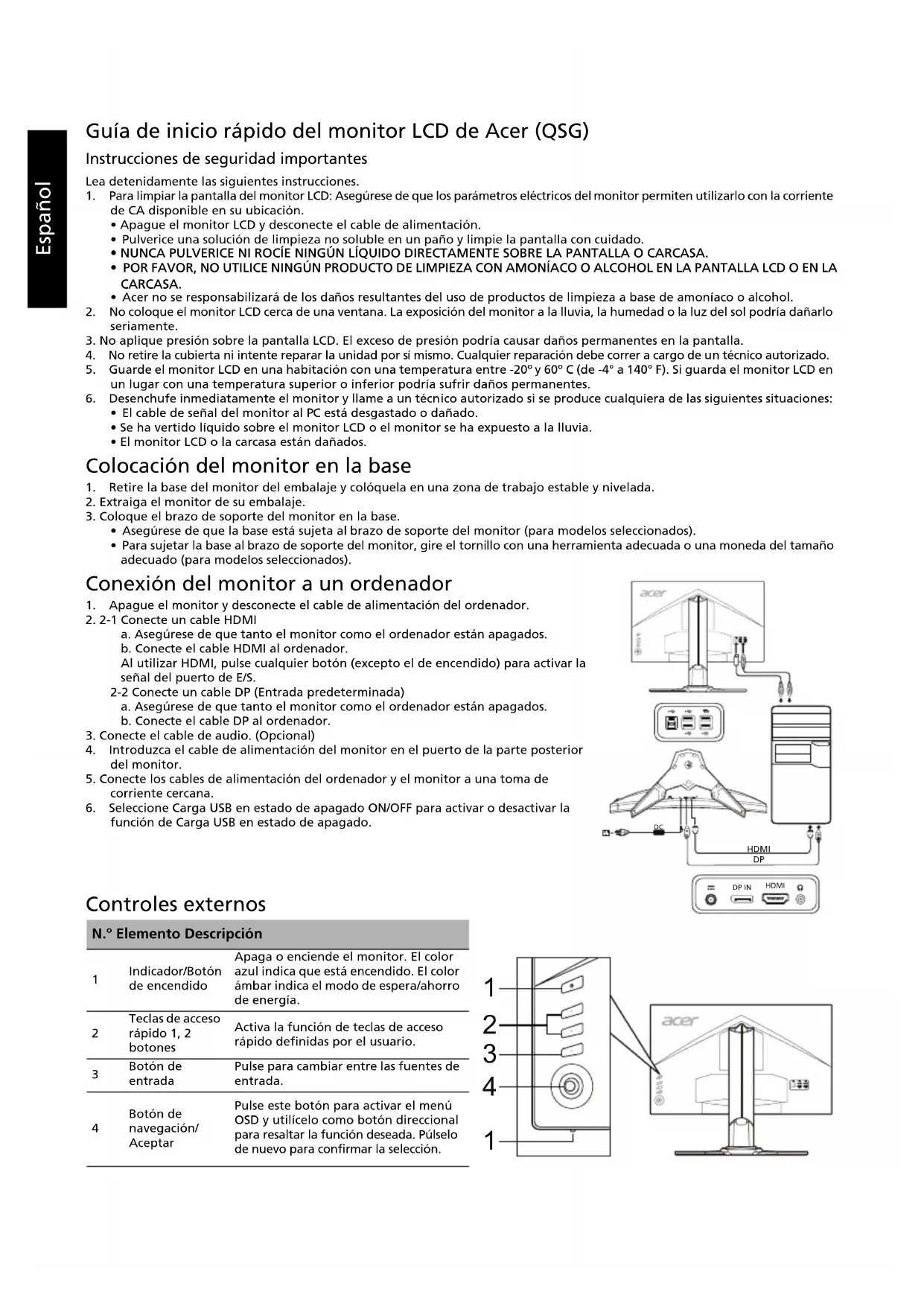

Guía de inicio rápido del monitor LCD de Acer (QSG)
Instrucciones de seguridad importantes
Lea detenidamente las siguientes instrucciones.
- Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
- Apague el monitor LCD y desconecte el cable de alimentación.
- Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
- NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
- Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
- No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
- No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
- No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
- Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60°C (de -4° a 140°F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podría sufrir daños permanentes.
- Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
- El cable de señal del monitor al PC está desgastado o dañado.
- Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
- El monitor LCD o la carcasa están dañados.
Colocación del monitor en la base
- Retire la base del monitor del embalaje y colóquela en una zona de trabajo estable y nivelada.
- Extraiga el monitor de su embalaje.
- Coloque el brazo de soporte del monitor en la base.
- Asegúrese de que la base está sujeta al brazo de soporte del monitor (para modelos seleccionados).
- Para sujetar la base al brazo de soporte del monitor, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

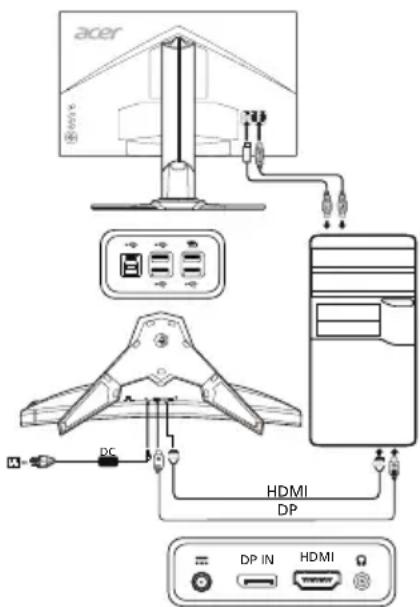

Conexión del monitor a un ordenador
- Apague el monitor y desconecte el cable de alimentación del ordenador.
- 2-1 Conecte un cable HDMI
a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI al ordenador. Al utilizar HDMI, pulse cualquier botón (excepto el de encendido) para activar la señal del puerto de E/S.
2-2 Conecte un cable DP (Entrada predeterminada)
a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.
- Conecte el cable de audio. (Opcional)
- Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
- Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
- Selección Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado.

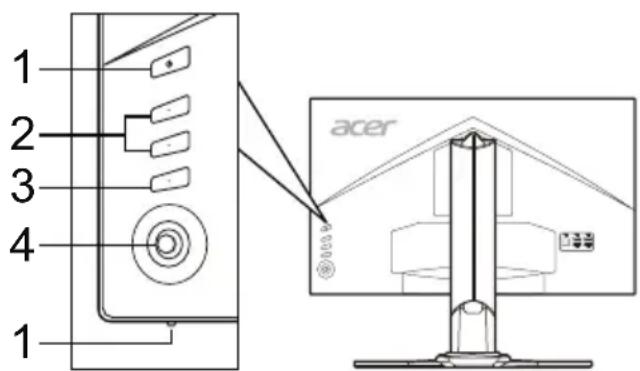

Controles externos
N.º Elemento Descripción
| 1 | Indicador/Botón de encendido | Apaga o enciende el monitor. El color azul indica que está encendido. El colorámbar indica el modo de espera/ahorro de energia. |
| 2 | Teclas de acceso=rápido 1, 2 botones | Activa la funciona de teclas de acceso rápido definidas por el usuario. |
| 3 | Botón de entrada | Pulse para cambio entre las+fuentes de entrada. |
| 4 | Botón de navigación/ACEPTAR | Pulse este botón para activar el móvil OSD y utilizeselo como botón direccional para resaltar la funciona deseada. Pulselo de nuevo para confirmar la selección. |
Normativa y avisos de seguridad
Aviso de la FCC
Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.
No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:
- Cambiar la orientación de la antena receptora o colocarla en otro lugar.
- Aumentar la separación entre el dispositivo y el receptor.
- Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
- Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.
Declaración de conformidad CE
Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones pertinentes de la directiva EMC 2014/30/UE, la directiva de bajo voltaje 2014/35/UE, la directiva RoHS 2011/65/UE y la directiva 2009/125/CE relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.
Aviso:
Para evitar daños en el monitor, no lo levante sujetándolo por la base.
Aviso: Cables blindados
Las conexiones a los dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.
Aviso: Dispositivos periféricos
Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.
Precaución
Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.
Condiciones de funcionamiento
Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.
Aviso: Usuarios de Canadá
Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.
Eliminación de equipo obsoleto por parte de los sistemas en una vivienda privada en la Unión Europea
La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede dejar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.
ESPECIFICACIONES
| Panel LCD | Sistema de conducccion Pantalla LCD TFT en color | |
| Tamaño 27"W (68,47 cm) | ||
| Distancia entre pixeles 0,233 mm (horizontal) x 0,233 mm (vertical) | ||
| Brillo | 400 cd/m2 (tipico) | |
| Contraste 1000:1 | ||
| Ángulo de visión 170° (horizontal) 160° (vertical) (CR=10) | ||
| Tiempo de respuesta 1 ms (GTG) | ||
| Tipo de panel TN | ||
| Frecuencia H | HDMI 1.4: 30-140 KHzDP: 88-222 KHz | |
| Frecuencia V | HDMI 1.4: 24-60 HzDP: 30-144 Hz | |
| Colores de la pantalla 16,7 millones | ||
| Reloj de punto HDMI 1.4: 300 MHz, DP: 590 MHz | ||
| Resolución máximo | 2560 x 1440 a 60 Hz (HDMI)2560 x 1440 a 144 Hz (función DP-over clock = DESACTIVADA)2560 x 1440 a 165 Hz (función DP-over clock = ACTIVADA) | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Clase de eficiencia energetica B | ||
| *Consumo de energia anual 57 (kWh) (para el modelo de entrada HDMI) | ||
| Consumo de energia(a 200 unidades) | Modo encendido 30,0 W (tipico) | |
| Modo de suspensión 0,5 W (tipico) | ||
| Modo apagado | 0,5 W (tipico) | |
| Conector de entrada | HDMI de 19 clavijas (solo el Modelo de entrada HDMI)DP (solo el Modelo de entrada DP) | |
| Señal de entrada de video | Señal HDMI (solo el Modelo de entrada HDMI) (Optional)DP (solo el Modelo de entrada DP) (Optional) | |
| Altavoces | 7 W x 2 (Solo modelo de entrada de audio) (Optional) | |
| Tamaño máximo de pantalla | Horizontal: 596,74 mmVertical: 335,66 mm | |
| Fuente de alimentacion | 100-240 V, 50/60 Hz | |
| Consideraciones ambientales | Temperatura de funciona: de 0° a 40°CTemperatura de almacenimiento: de -20° a 60°CHumidad de funciona: entre el 20% y el 80% | |
| Dimensiones | 613,68 (ancho) x 401,59 ~ 511,59 (alto) x 268,38 (diagonal) mm | |
| Peso (peso neto) | 8,5 kg (neto) | |
| Especillas de funciona�能mente | Inclinacion: de -5° a +25° (el grado de inclinacion的最大imeno en el punto más alto es de 25 grados)Giro: de -30° a +30°Ajuste de alta: 0 mm a 110 mm; 0 mm a 90 mm (Para modelos con eye-tracking)Pivote: NoSoporte extraible: Si | |
| Controles externos | Interruptor/Botones | Botón de encendidoTecla rápida 1Tecla rápida 2EntradaTecla de navegación (5) |
| Funciones | ContrasteIidiomaT. de espera OSDLuz azulSuspension totalODGammadaptive contrastnVidia 3D Light BoostTransparenciaSRSBSaturatedULMB (solo DP)Asignac, teclas rápidasModo inizio rapiyodosAum, vel, reloj (solo DP)ReiniciarSalida | |
| Carga USB en estado de apagadoLED encend.Color de 6 ejesPunto de miraVolumenTemp. Color | ||
| Todas las specifications estánsujetas a Cambios sin avisopreioso. | ||
Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.
Aviso: Usuarios de Canadá
Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.
Guía de inicio rápido del monitor LCD Acer (QSG)
Declaración de conformidad
Nosotros,
Acer Incorporated
Número de Referencia (SKU): Z271Uxxxxxxxx;
(" x " = 0 9, a z, A Z, oenblanco)
Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado normas pertinentes:
Directiva CEM:2014/30/UE
EN55032:2012/AC:2013 Clase B
EN55024:2010
EN61000-3-2:2014 Clase D
EN61000-3-3:2013
Directiva de bajo voltaje: 2014/35/UE EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 Directiva RoHS:2011/65/UE EN50581:2012 Directiva ErP:2009/125/CE Reglamento (CE) N° 1275/2008; EN 50564:2011
Año para empezar a aplicar el marcado CE: 2017.
RU Jan / Administrador Superior Acer Incorporated (Taipei, Taiwan)
Jul. 14, 2017
Fecha
- GUÍA DE INICIO RÁPIDO DEL MONITOR LCD DE ACER (QSG)
- INSTRUCCIONES DE SEGURIDAD IMPORTANTES
- COLOCACIÓN DEL MONITOR EN LA BASE
- CONEXIÓN DEL MONITOR A UN ORDENADOR
- CONTROLES EXTERNOS
- NORMATIVA Y AVISOS DE SEGURIDAD
- AVISO DE LA FCC
- DECLARACIÓN DE CONFORMIDAD CE
- AVISO
- AVISO: CABLES BLINDADOS
- AVISO: DISPOSITIVOS PERIFÉRICOS
- PRECAUCIÓN
- CONDICIONES DE FUNCIONAMIENTO
- AVISO: USUARIOS DE CANADÁ
- ELIMINACIÓN DE EQUIPO OBSOLETO POR PARTE DE LOS SISTEMAS EN UNA VIVIENDA PRIVADA EN LA UNIÓN EUROPEA
- GUÍA DE INICIO RÁPIDO DEL MONITOR LCD ACER (QSG)
- DECLARACIÓN DE CONFORMIDAD
Marca : ACER
Modelo : Predator Z271U
Categoría : Monitor
