Загальні вказівки Перед першим використанням пристрою ознайомитись з цією оригінальною інструкцією з експлуатації та вказівками з техніки безпеки, що додаються. Діяти відповідно до них. Зберігати обидві брошури для подальшого використання або для наступного власника. Размеры и вес Вес (без принадлежностей) kg182118,321,3 Длина х ширина х высота mm 350 x 330 x 8

• dB(A)91919696 HD 5/11 Classic HD 5/11 X Plus Classic HD 5/13 E Classic HD 5/13 EX Plus Classic Загальні вказівки p. 145
• Використання за призначенням p. 145
• Охорона довкілля p. 145
• Приладдя та запасні деталі p. 145
• Комплект поставки p. 145
• Вказівки з техніки безпеки p. 145
• Запобіжні пристрої p. 145
• Символи на приладі p. 146
• Опис приладу p. 146
• Перший запуск p. 146
• Експлуатація p. 147
• Транспортування p. 148
• Зберігання p. 148
• Обслуговування p. 148
• Допомога в разі несправностей p. 149
• Гарантія p. 149

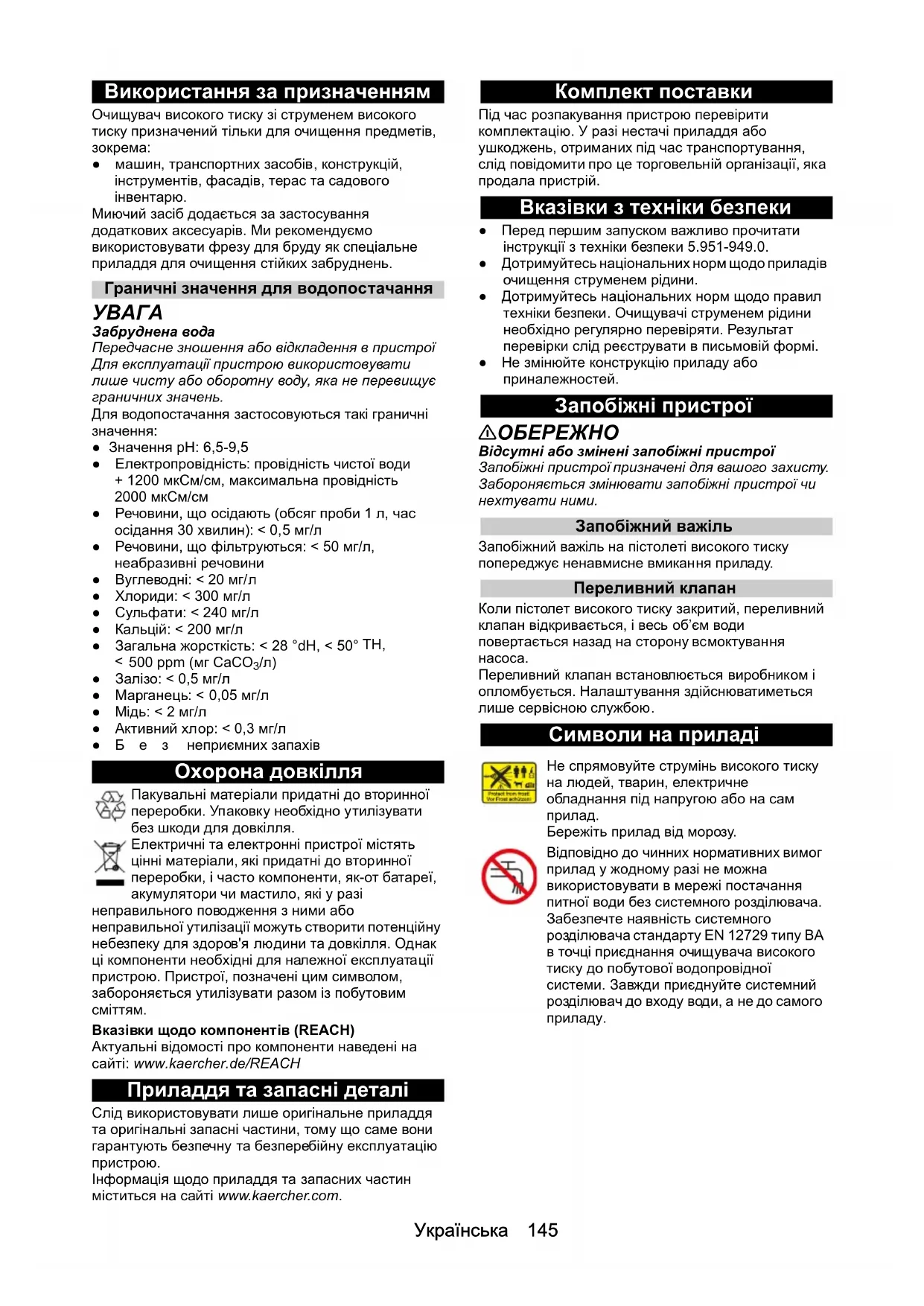

• Технічні характеристики Декларація про відповідність стандартам ЄС .150Українська 145 Використання за призначенням Очищувач високого тиску зі струменем високого тиску призначений тільки для очищення предметів, p. 149

●машин, транспортних засобів, конструкцій, інструментів, фасадів, терас та садового

Миючий засіб додається за застосування додаткових аксесуарів. Ми рекомендуємо використовувати фрезу для бруду як спеціальне приладдя для очищення стійких забруднень. Граничні значення для водопостачання

Забруднена вода Передчасне зношення або відкладення в пристрої Для експлуатації пристрою використовувати лише чисту або оборотну воду, яка не перевищує граничних значень. Для водопостачання застосовуються такі граничні

● Значення pH: 6,5-9,5 ● Електропровідність: провідність чистої води + 1200 мкСм/см, максимальна провідність 2000 мкСм/см ●Речовини, що осідають (обсяг проби 1 л, час осідання 30 хвилин): < 0,5 мг/л ●Речовини, що фі льтруються: < 50 мг/л, неабразивні речовини ● Вуглеводні: < 20 мг/л ● Хлориди: < 300 мг/л ●Сульфати: < 240 мг/л ●Кальцій: < 200 мг/л ●Загальна жорсткість: < 28 °dH, < 50° TH,

●Залізо: < 0,5 мг/л ●Марганець: < 0,05 мг/л ●Мідь: < 2 мг/л ●Активний хлор: < 0,3 мг/л ●Без неприємних запахів Охорона довкілля Пакувальні матеріали придатні до вторинної переробки. Упаковку необхідно утилізувати без шкоди для довкілля. Електричні та електронні пристрої містять цінні матеріали, які придатні до вторинної переробки, і часто компоненти, як-от батареї, акумулятори чи мастило, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здоров'я лю дини та довкілля. Однак ці компоненти необхідні для належної експлуатації пристрою. Пристрої, позначені цим символом, забороняється утилізувати разом із побутовим

Вказівки щодо компонентів (REACH) Актуальні відомості про компоненти наведені на сайті: www.kaercher.de/REACH Приладдя та запасні деталі Слід використовувати лише оригінальне приладдя та оригінальні запасні частини, тому що саме вони гарантують безпечну та безперебійну експлуатацію

Інформація щодо приладдя та запасних частин міститься на сайті www.kaercher.com. Комплект поставки Під час розпакування пристрою перевірити комплектацію. У разі нестачі приладдя або ушкоджень, отриманих під час транспортування, слід повідомити про це торговельній організації, яка продала пристрій. Вказівки з техніки безпеки ● Перед першим запуском важливо прочитати інструкції з техніки безпеки 5.951-949.0. ● Дотримуйтесь національних норм щодо приладів очищення струменем рідини. ● Дотримуйтесь національних норм щодо правил техніки безпеки. Очищувачі струменем рідини необхідно регулярно перевіряти. Результат перевірки слід реєструвати в письмовій формі. ●Не змінюйте конструкцію приладу або приналежностей. Запобіжні пристрої

Відсутні або змінені запобіжні пристрої Запобіжні пристрої призначені для вашого захисту. Забороняється змінювати запобіжні пристрої чи нехтувати ними. Запобіжний важіль Запобіжний важіль на пістолеті високого тиску попереджує ненавмисне вмикання приладу. Переливний клапан Коли пістолет високого тиску закритий, переливний клапан відкривається, і весь об’єм води повертається назад на сторону всмоктування

Переливний клапан встановлюється виробником і опломбується. Налаштування здійснюватиметься лише сервісною службою. Символи на приладі Не спрямовуйте струмінь високого тиску на людей, тварин, електричне обладнання під напругою або на сам

Бережіть прилад від морозу. Відповідно до чинних нормативних вимог прилад у жодному разі не можна використовувати в мережі постачання питної води без системного розділювача. Забезпечте наявність системного розділювача стандарту EN 12729 типу BA в точці приєднання очищувача високого

у до побутової водопровідної системи. Завжди приєднуйте системний розділювач до входу води, а не до самого приладу.146 Українська Опис приладу Огляд HD 5/11 E Classic та HD 5/13 E Classic Малюнок A 1 Гвинти насадки 2 Форсунка високого тиску 3 Розпилювач 4 Запобіжник 5 Рукоятка пістолета 6 Спусковий важіль 7 Шланг високого тиску 8 Гак пістолета 9 Додаткова рукоятка 10 Гак для кабелю 11 Водяний фільтр 12 Кишеня для зберігання розпилювача (для довгого розпилювача) 13 З’єднувач на вході води 14 Вихід води 15 Вимикач живлення 16 Притискна рукоятка, верхня (подовжена) Огляд HD 5/11 EX Plus Classic та HD 5/13 EX Plus Classic Малюнок B 1 Гвинти насадки 2 Форсунка високого тиску 3 Розпилювач 4 Запобіжник 5 Рукоятка пістолета 6 Спусковий важіль 7 Шланг високого тиску 8 Притискна рукоятка, верхня (подовжена) 9 Додаткова рукоятка 10 Гак для кабелю 11 Водяний фільтр 12 Кишеня для зберігання розпилювача (для довгого розпилювача) 13 З’єднувач на вході води 14 Вихід води 15 Вимикач живлення 16 Заводна рукоятка 17 Тримач розпилювача 18 Фреза для бруду Перший запуск

Небезпека травмування від ураження електричним струмом Приєднання до системи водопостачання, електричної мережі й системи високого тиску можуть виконувати лише авторизовані технічні спеціалісти. Колірне кодування ●Елементи керування процесом очищення позначені жовтим кольором. Розпакування

1. Під час розпакування перевірити вміст упаковки.

2. Про виявлені пошкодження під час

транспортування негайно повідомити дилеру. Установлення аксесуарів

1. Вставте притискну рукоятку в машину й насадіть

на неї гвинти. Малюнок C

2. Установіть насадку з гвинтами на розпилювачі.

3. Приєднайте розпилювач до пістолета високого

4. Прикрутіть шланг високого тиску до пістолета

5. Тільки для HD 5/11 E Classic та HD 5/13 E Classic,

прикріпіть шланг високого тиску до виходу води.

6. Тільки для HD 5/11 E Classic та HD 5/13 E Classic,

шлангу й переконайтеся, що вона надійно закріплена. Малюнок E Електричне підключення

Небезпека травмування від ураження електричним струмом Підключайте прилад до електромережі за допомогою вилки. Постійне підключення до електромережі заборонено. Вилка використовується для відключення від мережі. Параметри підключення зазначені на заводській табличці або у технічних даних.

1. Розмотайте мережевий кабель і покладіть його

Патрубок для підключення 몇 ПОПЕРЕДЖЕННЯ Висока швидкість виходу струменя води високого тиску призводить до високого рівня шуму, який може спричинити дискомфорт або пошкодження слуху (наприклад, тинітус) у тих, хто знаходиться в безпосередній близькості від приладу. Тривала дія високого рівня шуму може призвести до втрати слуху. ● Використовуйте засоби індивідуального захисту. ● Високий рівень шуму може перешкоджати голосовій ком

а також зменшувати або унеможливлювати сприйняття акустичних попереджувальних сигналів. Ніколи не працюйте наодинці. Друга людина має знаходитися поза робочою зоною.Українська 147 водопостачання Приєднання до водопроводу 몇 ПОПЕРЕДЖЕННЯ Небезпека для здоров'я внаслідок відпливу забрудненої води до мережі питного водопостачання. Дотримуйтесь правил вашої водопостачальної

1. Перевірте тиск подачі, вхідну температуру та

об’єм води, що подається. У розділі Технічні характеристики наведені відповідні вимоги.

2. З'єднайте системний розділювач та патрубок

підведення води до приладу шлангом (мінімальна довжина 7,5 м, мінімальний діаме

3/4 дюйма). Шланг подачі не входить у комплект поставки.

3. Відкрийте водяний кран.

Випуск повітря з приладу

1. Відкрийте водяний кран.

2. Зніміть форсунку високого тиску.

3. Увімкніть прилад.

4. Дайте приладу працювати, доки у воді, що

витікає, не зникнуть бульбашки повітря.

6. Встановіть форсунку високого тиску.

Вибухонебезпечно! Не розпорошуйте легкозаймисті рідини. За використання приладу в небезпечних зонах (наприклад, на АЗС) слід дотримуватися відповідних правил безпеки. Відкривання/закривання пістолета високого тиску

1. Посуньте запобіжник назад і натисніть спусковий

Малюнок F Пістолет високого тиску відкривається.

2. Відпустіть спусковий важіль і посуньте

толет високого тиску закривається. Робота під високим тиском

● Приладом можна користуватися у вертикальному положенні. ● Прилад оснащений реле тиску. Двигун запускається лише тоді, коли відкритий пістолет високого тиску. ● Шланг високого тиску слід тримати далі від гострих країв.

1. Прилад з котушкою для шланга: повністю

розмотайте шланг високого тиску з котушки.

2. Відкрийте подачу води.

3. Установіть вимикач живлення в положення «1

4. Відкрийте запобіжник пістолета високого тиску.

5. Відкрийте пістолет високого тиску.

6. Наведіть пістолет високого тиску на об’єкт, який

треба очистити, й розпочніть роботу. Робота з миючим засобом

Для роботи з миючим засобом необхідна насадка- піноутворювач (додаткова). 몇 ПОПЕРЕДЖЕННЯ Неправильне поводження з мийними засобами Небезпека для здоров'я Дотримуватися вказівки з техніки безпеки, що містяться на мийних засобах!

Непридатні мийні засоби Пошкодження пристрою та об'єктів, що

Використовувати лише мийні засоби, дозволені фірмою KÄRCHER. Дотримуватися рекомендацій щодо дозування та вказівок до мийного засобу. Задля захисту довкілля мийний засіб слід використовувати ощадливо. Миючі засоби KÄRCHER забезпечують стабільну роботу. За необхідною інформацією про миючий засіб звертайтеся до консультанта, нашого каталогу або інформаційних листків.

е миючий засіб у контейнер насадки- піноутворювача. (Дотримуйтесь інструкцій щодо дозування на пляшці з миючим засобом.) Малюнок G Рекомендований метод чищення

1. Ощадливо розпилити мийний засіб на суху

поверхню й залишити на деякий час (не

2. Розчинений бруд змити струменем води під

високим тиском. Після роботи з миючим засобом

1. Промийте насадку-піноутворювач чи

протягом приблизно 30 секунд. Заміна форсунки

Небезпека травмування! Перед заміною форсунки вимкніть прилад і не вмикайте ручний розпилювач, поки на приладі є

1 Закріпіть пістолет високого тиску. Для цього притисніть на запобіжний важіль вперед. 2 Відкрутіть гвинти форсунки й зніміть її. 3 Прикрутіть фрезу для бруду й затягніть її вручну. 4 Тільки для HD 5/11 EX Plus Classic та HD 5/13 EX Plus Classic, прикрутіть фрезу для бруду й

тягніть її вручну. Зберігання фрези для бруду

1. Прикрутіть фрезу для бруду до жовтого

з’єднувача. Малюнок H Зупинка роботи

За вимикання приладу тиск води знижується, що може знизити робоче зусилля на пістолеті високого тиску й збільшити термін служби обладнання.

1. За закривання пістолету високого тиску прилад

2. Посуньте запобіжник вперед, щоб закрити

пістолет високого тиску.

3. Посуньте запобіжник назад, щоб відкрити

пістолет високого тиску.

4. За відкривання пістолету високого тиску прилад

ву вмикається.148 Українська Завершення роботи

1. Перекрийте подачу води.

2. Відкрийте пістолет високого тиску.

3. Установіть вимикач живлення в положення «1» і

дайте приладу працювати від 5 до 10 секунд.

4. Установіть вимикач живлення в положення «0».

5. Закрийте пістолет високого тиску.

6. Сухими руками витягніть вилку приладу з

7. Від’єднайте вхід для води.

8. Закрийте запобіжний важіль пістолета високого

тиску та посу ньте запобіжник вперед. Транспортування

Недотримання ваги Небезпека травмування та пошкоджень Під час транспортування враховувати вагу

1. Розташуйте розпилювач із пістолетом високого

2. Намотайте кабель живлення навколо

високого тиску й повісьте його на гачок. З котушкою для шланга: намотайте шланг високого тиску на котушку.

ранспортування приладу в транспортних засобах зафіксуйте його від зсуву та перекидання.

5. Для переміщення на коротку відстань витягніть

телескопічну ручку, щоб перетягнути прилад. Малюнок I

6. Піднімаючись по сходах, тримайтеся за

додаткову рукоятку й піднімайте прилад вгору. Малюнок J

Недотримання ваги Небезпека травмування та пошкоджень Під час зберігання враховувати вагу пристрою. Зберігайте прилад лише в приміщенні. Захист від замерзання

Якщо прилад з незлитою водою замерзне, це спричинить його руйнування. Зберігайте прилад у захищеному від замерзання

Якщо таке зберігання неможливе:

1. Злийте зайву воду.

2. Прокачайте звичайний антифриз через прилад.

3. Дайте приладу працювати не більше 1 хвилини,

доки насос і трубопроводи не спорожняться.

Використовуйте звичайний антифриз на основі гліколю. Дотримуйтесь інструкцій вир

щодо поводження із антифризом. Обслуговування

Ненавмисний запуск приладу Небезпека травмування або ураження електричним струмом Негайно вимкніть прилад і витягніть вилку з мережевої розетки, перш ніж розпочати роботу.

Старе мастило можна утилізувати лише у призначених пунктах збору. Будь ласка, утилізуйте старе мастило в зазначених місцях. Забруднення навколишнього середовища старим мастилом карається законом. Перевірка техніки безпеки / договір технічного обслуговування Ви можете домовитися зі своїм дилером про регулярне проведення перевірки техніки безпеки або укласти договір про технічне обслуговування. Рекомендуємо звернутися за консультацією. Періодичність технічного обслуговування Перед кожним використанням

1. Перевірити з’єднувальний кабель на відсутність

пошкоджень. У разі виявлення пошкодження негайно звернутися для заміни кабелю до авторизованої сервісної служби або до фахівця з

2. Перевірити високонапірний шланг на відсутність

пошкоджень. Пошкоджений високонапірний шланг негайно замінити.

3. Перевірити герметичність пристрою.

Допускається витікання 3 крапель води на хвилину. Якщо негерметичність серйо зніша, слід звернутися до сервісної служби.

1. Очистьте фільтр для води, див. розділ Очищення

водяного фільтра. Через кожні 500 годин роботи, принаймні щороку Зверніться до сервісної служби для заміни мастила. Роботи з технічного обслуговування Очищення водяного фільтра

Пошкоджений водяний фільтр на з'єднанні

Пошкодження приладу через забруднену воду Перевірте водяний фільтр на пошкодження, перш ніж вставляти його до з’єднання води.

1. Витягніть водяний фільтр.

2. Очистьте водяний фільтр під проточною водою.

3. Знову вставте водяний фільтр у з’єднання води.

Допомога в разі несправностей

Небезпека травмування через випадково запущений пристрій та ураження електричним

Перед проведенням будь-яких робіт вимикати пристрій і витягати штепсельну вилку. Перевірку та ремонт електричних компонентів слід доручати лише авторизованій сервісній

У разі виявлення несправностей, не описаних у цьому розділі, або в разі сумнівів чи відповідних чітких вказівок звертатися до ав торизованої сервісної служби.Українська 149

У кожній країні діють відповідні гарантійні умови, встановлені уповноваженою організацією збуту нашої продукції в цій країні. Можливі несправності пристрою протягом гарантійного строку ми усуваємо безкоштовно, якщо причина несправності полягає в дефектах матеріалів або виробничому браку. У разі виникнення претензій протягом гарантійного строку прохання звертатися, маючи при собі чек про покупку, до т орговельної орга нізації, що продала продукт, або до найближчої уповноваженої служби сервісного обслуговування. (Адреси див. на звороті) Додаткову інформацію про гарантію (за наявності) можна знайти в області сервісного обслуговування місцевого вебсайту Kärcher у розділі «Завантаження». Технічні характеристики Несправність Спосіб усунення

запускається Перевірте кабель живлення на пошкодження. Перевірте напругу в мережі. Якщо прилад перегрівається: a Установіть вимикач живлення в положення «0». b Дайте приладу охолонути принаймні 15 хвилин. c Установіть вимикач живлення в положення «1». Зверніться до сервісної служби в разі несправності електричної системи. Прилад не набирає тиск Установіть стандартну насадку (розмір див. у ро

ілі Технічні характеристики). Очистьте/замініть насадку високого тиску. Випустіть повітря з приладу (див. розділ Випуск повітря з приладу). Очистьте водяний фільтр (див. розділ Очищення водяного фільтра). Очистьте всі впускні патрубки насоса. Перевірте обсяг подачі води (див. розділ Технічні характеристики). Негерметичність

Допускається витікання до 3 крапель вод

зі серйознішої негерметичності доручити сервісній службі перевірити

Стук у насосі Очистьте водяний фільтр. Перевірте водопровід на відсутність витоків. Випустіть повітря з приладу (див. розділ Випуск повітря з приладу). За потреби зверніться до сервісної служби. HD 5/11 E Classic HD 5/11 EX Plus Classic HD 5/13 E Classic HD 5/13 EX Plus Classic Електричне підключення Напруга V 220 - 240 220 - 240 220 - 240 220 - 240 Фаза ~1111 Частота Hz 50 50 50 50 Під’єднувана потужність kW 2,2 2,2 2,4 2,4 Ступінь захисту IPX5 IPX5 IPX5 IPX5 Запобіжник мережі (інерційний) A 15 15 15 15 Подовжувальний кабель 30 м mm

2,5 2,5 2,5 2,5 Патрубок для підключення водопостачання Тиск на вході (макс.) MPa (bar) 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10) Температура на вході (макс.) °C 40 40 40 40 Витрата на вході (мін.) l/h (l/min) 720(12) 720 (12) 720(12) 720(12) Висота всмоктування (макс.) m 1,0 1,0 1,0 1,0 Робочі характеристики пристрою Розмір стандартного сопла 036 036

Об'єм подачі, вода l/h (l/min) 500 (8,4) 500 (8,4) 500 (8,4) 500 (8,4) Робочий тиск MPa (bar) 11 (110) 11 (110) 13 (130) 13 (130) Робочий надлишковий тиск (макс.) MPa (bar) 16 (160) 16 (160) 16 (160) 16 (160) Сила віддачі високонапірного пістолета N 20,4 20,4 22,4 22,4 Розміри та вага150 Български Зберігається право на внесення технічних змін. Декларація про відповідність стандартам ЄС Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У разі внесення неузгоджених із нами змін до машини ця заява втрачає свою чинність. Виріб: Миючий ап арат високого тиску Тип: 1.520-xxx Відповідні директиви ЄС 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/ЄС 2014/30/ЄС 2009/125/ЄС Застосований(-і) регламент(-и) (ЄС) 2019/1781 Застосовувані гармонізовані стандарти EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 62233: 2008 Застосовуваний метод оцінки відповідності 2000/14/EG: Додаток V Застосовувані національні стандарти

Рівень звукової потужності, дБ(A) HD 5/11 E Classic, HD 5/11 EX Classic HD 5/11 EX Plus Classic, HD 5/12 EX Plus Classic Виміряний: 89 Гарантований: 91 HD 5/13 E Classic, HD 5/13 EX Plus Classic Виміряний: 93 Гарантований: 96 Особи, що нижче підписалися, діють від імені та за довіреністю керівництва. Особа, відповідальна за ведення документації: Ш. Райзер (S. Reiser) Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 м. Вінненден, 01.06.

Розраховані значення згідно з EN 60335-2-79 Значення вібрації на руці/кисті від високонапірного пістолета m/s

1,5 1,5 1,5 1,5 Рівень звукового тиску L

dB(A) 2,5 2,5 2,5 2,5 Рівень звукової потужності L
