Max Power RY36SHX40 - Mekanik parçalama makinesi RYOBI - Ücretsiz kullanım kılavuzu

Ürün tipi	Kablosuz mekanik parçalayıcı (bahçe parçalayıcı)
Marka	RYOBI
Model	Max Power RY36SHX40
Güç kaynağı	RYOBI lityum-iyon pil (dahil değildir)
Maksimum kesme kapasitesi	40 mm çapa kadar dallar
Kesme tipi	Döner bıçaklar
Toplama sepeti	Dahildir
Geri vites modu	Evet (tıkanıklıkları gidermek için)
Kalibrasyon modu	Evet (öğütme plakası ayarı için)
Garanti edilen ses gücü seviyesi	93 dB(A)
Ölçülen ses gücü seviyesi	91,1 dB(A)
Garanti	24 ay (koşullara bağlı olarak çevrimiçi uzatılabilir)
Bakım	Her kullanımdan sonra temizlik, periyodik öğütme plakası ayarı
Yedek parçalar	Orijinal RYOBI, yetkili serviste mevcuttur
Onarılabilirlik	RYOBI yetkili satış sonrası servisi

Sık sorulan sorular - Max Power RY36SHX40 RYOBI

Parçalayıcıyı tıkanıklıktan kurtarmak için geri vites modu nasıl kullanılır?

Tıkanma durumunda, ürünü kapatın ve bıçakların tamamen durmasını bekleyin. Pili çıkarın. Ardından, geri vites düğmesini basılı tutarken çalıştırma düğmesine basarak bıçakları ters yönde döndürün. Tıkanıklık giderilene kadar devam edin.

Öğütme plakası nasıl ayarlanır?

Ayar, ürün normal çalışma modundayken veya kalibrasyon modundayken yapılır. Kalibrasyon modu için, ürün kapalıyken kalibrasyon modu düğmesine uzun basın ve ardından çalıştırma düğmesine basın. Ardından, ayar düğmesini metal bir temas sesi duyana kadar saat yönünde çevirin, ardından yaklaşık 1 mm boşluk bırakmak için saat yönünün tersine hafifçe geri çevirin. Ayarı her zaman yavaşça yapın.

Ürün çalışmazsa ne yapmalıyım?

Pili kontrol edin: tam olarak şarj edilmiş olmalı, hasar veya su sızıntısı belirtisi olmamalıdır. Toplama sepetinin doğru şekilde takıldığından ve ön kilidin devrede olduğundan emin olun. Ayrıca bıçak koruyucu plakasının 4 cıvatasının sıkı olduğunu kontrol edin. Sorun devam ederse, yetkili bir satış sonrası servise başvurun.

Malzeme sıkışması durumunda ne yapmalıyım?

Ürünü kapatın ve bıçakların tamamen durmasını bekleyin. Pili çıkarın. Tıkanıklığı gidermek için geri vites modunu kullanın (1. soruya bakın). Gerekirse kalın eldivenlerle kalıntıları elle çıkarın. Ellerinizi bıçaklara yaklaştırmaktan kaçının.

Kullanımdan sonra parçalayıcı nasıl temizlenir?

Ürünü kapatın, pili çıkarın ve bıçakların soğumasını bekleyin (çok ısınırlar). Kalın eldivenler giyin. Besleme hunisini, çıkış oluğunu ve bıçakları temizlemek için sert bir fırça kullanın. Dış yüzeyi kuru bir bezle silin. Kalıntıların bıçaklarda kurumasına izin vermeyin.

Nemli dalları veya mutfak atıklarını parçalayabilir miyim?

Evet, ancak yüksek nemli malzemeler için tıkanmaları önlemek amacıyla düzenli olarak kuru dallar ekleyin. Mutfak atıkları (kabuklar vb.) kuru dallarla dönüşümlü olarak parçalanabilir. Parçalamadan önce atıkların birikmesini önleyin, aksi halde çok nemli hale gelebilirler.

Bu ürünle hangi pil kullanılmalıdır?

Yalnızca 36V serisi (Max Power serisi) ile uyumlu RYOBI pil blokları kullanın. Başka marka piller kullanmayın. Pilin iyi durumda ve tam şarjlı olduğunu kontrol edin. Hasarlı bir pili asla kullanmayın.

Kullanımdan sonra parçalayıcı nasıl saklanır?

Pili çıkarın ve ürünün soğumasını bekleyin. İyice temizleyin. Kilidi açma düğmesine basarak metal çerçeveyi katlayın. Aksı, tekerlekleri, sepeti ve pistonu ayrılan yerlerine yerleştirin. Ürünü kuru, serin ve çocukların erişemeyeceği bir yerde saklayın.

Garanti bıçakları ve aşınan parçaları kapsar mı?

24 aylık garanti, bıçaklar, kayışlar, filtreler vb. sarf malzemelerinin normal aşınmasını kapsamaz. Bıçaklar aşınan parçalar olarak kabul edilir. Bununla birlikte, bir üretim hatası tespit edilirse garanti uygulanabilir. Yedek parça satın almak için yetkili bir satış sonrası servise başvurun.

Bu parçalayıcı için yedek parçaları nerede bulabilirim?

Orijinal RYOBI yedek parçaları yetkili satış sonrası servislerde mevcuttur. En yakın merkezi bulmak için www.ryobitools.eu web sitesini ziyaret edin. Güvenlik ve performansı sağlamak için her zaman orijinal parçalar kullanın.

KULLANIM KILAVUZU Max Power RY36SHX40 RYOBI

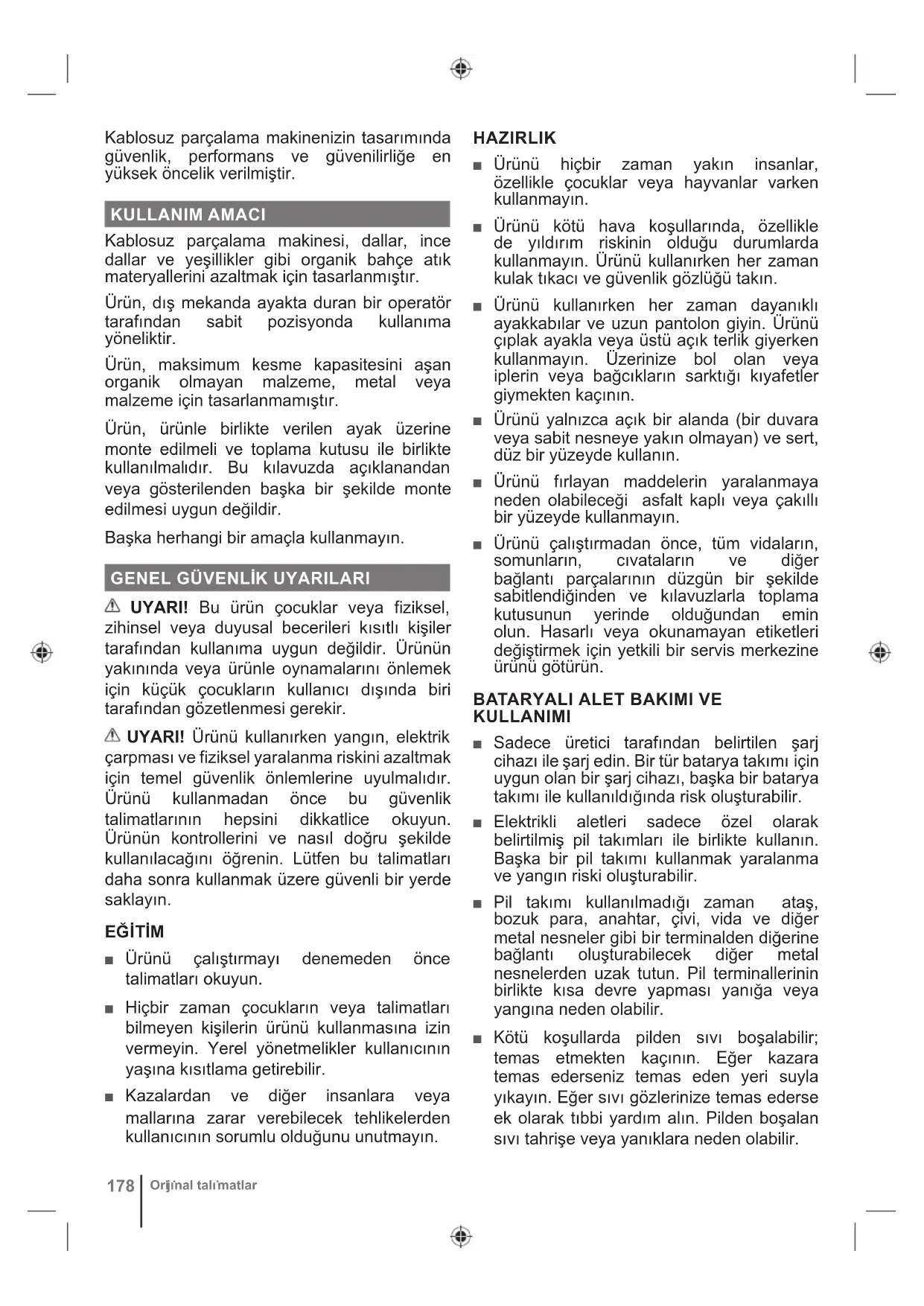

Kablosuz parçalama makinenizin tasarımında güvenlik, performans ve güvenilirliğe en yüksek öncelik verilmiştir.

KULLANIM AMACI

Kablosuz parçalama makinesi, dallar, ince dallar ve yeşillikler gibi organik bahçe atık materyallerini azaltmak için tasarlanmıştır.

Ürün, dış mekanda ayakta duran bir operatör tarafından sabit pozisyonda kullanıma yöneliktir.

Ürün, maksimum kesme kapasitesini aşan organik olmayan malzeme, metal veya malzeme için tasarlanmamıştır.

Ürün, ürünle birlikte verilen ayak üzerine monte edilmeli ve toplama kutusu ile birlikte kullanılmalıdır. Bu kılavuzda açıklanandan veya gösterilenden başka bir şekilde monte edilmesi uygun değildir.

Başka herhangi bir amaçla kullanmayın.

GENEL GÜVENLİK UYARILARI

⚠️ UYARI! Bu ürün çocuklar veya fiziksel, zihinsel veya duyusal becerileri kısıtlı kişiler tarafından kullanıma uygun değildir. Ürünün yakınında veya ürünle oynamalarını önlemek için küçük çocukların kullanıcı dışında biri tarafından gözetlenmesi gerekir.

⚠️ UYARI! Ürünü kullanırken yangın, elektrik çarpması ve fiziksel yaralanma riskini azaltmak için temel güvenlik önlemlerine uyulmalıdır. Ürünü kullanmadan önce bu güvenlik talimatlarının hepsini dikkatlice okuyun. Ürünün kontrollerini ve nasıl doğru şekilde kullanılacağını öğrenin. Lütfen bu talimatları daha sonra kullanmak üzere güvenli bir yerde saklayın.

EĞİTİM

■ Ürünü çalıştırmayı denemeden önce talimatları okuyun.
- Hiçbir zaman çocukların veya talimatları bilmeyen kişilerin ürünü kullanmasına izin vermeyin. Yerel yönetmelikler kullanıcıının yaşına kısıtlama getirebilir.
Kazalardan ve diğer insanlara veya mallarına zarar verebilecek tehlikelerden kullanıcıının sorumlu olduğunu unutmayın.

HAZIRLIK

■ Ürünü hiçbir zaman yakın insanlar, özellikle çocuklar veya hayvanlar varken kullanmayın.
■ Ürünü kötü hava koşullarında, özellikle de yıldırım riskinin olduğu durumlarda kullanmayın. Ürünü kullanırken her zaman kulak tıkacı ve güvenlik gözlüğü takın.

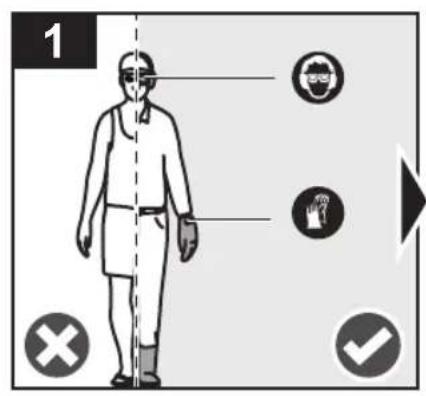

■ Ürünü kullanırken her zaman dayanıklı ayakkabılar ve uzun pantolon giyin. Ürünü çıplak ayakla veya üstü açık terlik giyerken kullanmayın. Üzerinize bol olan veya iplerin veya bağcıkların sarktığı kıyafetler giymekten kaçının.
■ Ürünü yalnızca açık bir alanda (bir duvara veya sabit nesneye yakın olmayan) ve sert, düz bir yüzeyde kullanın.
■ Ürünü fırlayan maddelerin yaralanmaya neden olabileceği asfalt kaplı veya çakıllı bir yüzeyde kullanmayın.
■ Ürünü çalıştırmadan önce, tüm vidaların, somunların, cívataların ve diğer bağlantı parçalarının düzgün bir şekilde sabitlendiğinden ve kılavuzlarla toplama kutusunun yerinde olduğundan emin olun. Hasarlı veya okunamayan etiketleri değiştirmek için yetkili bir servis merkezine ürünü götürün.

BATARYALI ALET BAKIMI VE KULLANIMI

Sadece üretici tarafından belirtilen şarj cihazı ile şarj edin. Bir tür batarya takımı için uygun olan bir şarj cihazı, başka bir batarya takımı ile kullanıldığında risk oluşturabilir.
- Elektrikli aletleri sadece özel olarak belirtilmiş pil takımları ile birlikte kullanın. Başka bir pil takımı kullanmak yaralanma ve yangın riski oluşturabilir.
Pil takımı kullanılmadığı zaman ataş, bozuk para, anahtar, çivi, vida ve diğer metal nesneler gibi bir terminalden diğerine bağlantı oluşturabilecek diğer metal nesnelerden uzak tutun. Pil terminallerinin birlikte kısa devre yapması yanığa veya yangına neden olabilir.
Kötü koşullarda pilden sıvı boşalabilir; temas etmekten kaçının. Eğer kazara temas ederseniz temas eden yeri suyla yıkayın. Eğer sıvı gözlerinize temas ederse ek olarak tıbbi yardım alın. Pilden boşalan sıvı tahrişe veya yanıklara neden olabilir.

■ Hasar görmüş ya da değiştirilmiş pil paketi ya da aleti kullanmayın. Hasar görmüş ya da değiştirilmiş piller yangın, patlama ya da yaralanma riskine yol açabilecek beklenmeyen davranış sergileyebilir.
Pil paketi ya da aleti ateş ya da aşırı sıcağa maruz bırakmayın. Ateş ya da 130°C üzerinde ısıya maruz kalmak patlamaya neden olabilir.
- Şarj işlemine ilişkin tüm talimatlara uyun ve batarya takımı ya da aleti talimatlarda belirtilen sıcaklık aralığı dışında şarj etmeyin. Belirtilen sıcaklık aralığı dışında şarj edildiğinde pil zarar görebilir ve yangın riski artar.

SERVIS

• Elektrikli aletinizi sadece aynı yedek parçaları kullanarak nitelikli bir tamirciye onartın. Bu, elektrikli aletin güvenliğinin muhafaza edilmesini sağlar.
  ■ Hasarlı pil takımlarına asla bakım uygulamayın. Pil takımlarının bakımı üretici ya da yetkili hizmet sağlayıcılar tarafından yapılmalıdır.

KABLOSUZ PARÇALAMA MAKİNESİ GÜVENLİK UYARILARI

■ Ürünü kullanım için kurarken, ürünün devrilmemesi için sabitlendiğinden emin olun. Ürün gerektiğinden çabuk durdurulursa, kalan materyal parçaları bıçak grubunu tıkayabilir ve ürün tekrar çalıştırıldığında motoru stop ettirebilir.
■ Ürünü çalıştırmadan önce besleme bölmesinin boş olduğundan emin olun.
■ Yüzünüzü ve vücudunuzu besleme girişi ağzından uzak tutun.
■ Ellerinizi, herhangi bir uzvunuzu veya kıyafetlerinizi besleme bölmesine, boşaltma kanalına sokmayın veya herhangi bir hareketli parçaya yaklaştırmayın.
■ Her zaman bastığınız yere dikkat edin. Yere sağlam basın ve dengenizi her zaman koruyun. Yukarıya doğru erişmeye çalışmayın. Malzeme beslemesi yaparken hiçbir zaman ürünün tabanından daha yüksek bir seviyede durmayın. Yürüyün, hiçbir zaman koşmayın.
■ Ürünü kullanırken her zaman boşaltma bölgesinden uzakta durun.

Ürüne malzeme beslemesi yaparken metal parçaların, taşların, şişelerin, teneke kutuların veya diğer yabancı nesnelerin içine yerleştirilmemesine çok dikkat edin.

- Kesme mekanizması herhangi bir yabancı nesneye çarparsa veya ürün olağandışı bir ses veya titreşim yapmaya başlarsa, ürünü kapatın ve kesicilerin tamamen durmasına izin verin. Pil takımını çıkartın. Aşağıdaki adımları uygulayın:

• Üründe hasar olup olmadığını dikkatlice inceleyin.
• Ürünün gevşemiş parçalarını kontrol edin ve sıkın.
• tüm hasarlı parçaları değiştirin veya onarın

- İşlenmiş materyallerin atma kanalında birikmesine izin vermeyin, bu uygun boşaltımı veya blokajı engelleyebilir ve besleme giriş açıklığından materyalin geri atılmasıyla sonuçlanabilir.

Üründe tıkanma olursa, ürünü kapatın ve kesicilerin tamamen durmasını bekleyin. Çöpü temizlemeden önce batarya takımını çıkarın.

Kılavuzlar, kapaklar, toplama kutusu veya diğer emniyet cihazları kusurluysa, yerlerinde değilse veya iyi çalışmıyorsa, ürünü asla çalıştırmayın.

■ Ürün çalışırken ürünü hareket ettirmeyin veya taşımayın.

■ Ürünü depolamadan, pil paketini çıkarın. Tüm hareketli parçaların tamamen durduğundan emin olun:

• ürünün yanından ayrılmadan önce
• tıkanıklığı temizlemeden önce
• ürünü kontrol etme, temizleme ve ürün üzerinde çalışmadan önce

■ Ürün çalışır haldeyken ürünü eğmeyin.

Ürünün uzun süre kullanılması nedeniyle yaralanmalar meydana gelebilir veya kötüleşebilir. Herhangi bir alet uzun süre kullanıldığında düzenli molalar verdiğinizden emin olun.

Üründe herhangi bir değişiklik yapmayın veya üretici tarafından önerilmeyen parçalar ve aksesuarlar kullanmayın. Bu sizin ve diğerlerinin ciddi şekilde yaralanma riskini arttırabilir.

Havalandırma girişlerinin her zaman birikintiden arındırılmış hâlde tutulduğundan emin olun. Motor aşırı ısınarak ürüne zarar verebilir veya yangın riskini artırabilir.

■ Toplama kutusunu takmadan veya çıkartmadan önce ürünü kapatın.

■ Bir kaza ya da arıza durumunda ürünü derhal durdurun ve pil takımını çıkarın. Yetkili servis merkezi tarafından kontrol edilene dek ürünü tekrar çalıştırmayın.

ÖĞÜTME KILAVUZU

En iyi sonucu elde etmek için aşağıdaki tabloda gösterilen talimatlara uyun.

MALZEME ÖĞÜTME
YÖNTEMİ

40 mm çapa kadar dallar.	Besleme hunisine besleme yapmadan önce, yana doğru büyüyenleri budama makasıyla kesin.
Tarha elverişli bitkiler, otlar calıya benzer filizler.	Bıçakların hasar görmesini önlemek için toprağı ve taşları köklerden temizleyin.
Yeni kesilmiş yeşillikler, calı ve mutfak atığı (örn. lahana yaprakları, sebze kabukları vs.)	Yüksek nem içeriğine sahip malzemelerle birlikte malzemenin kesme düzeneğine itilmesine yardımcı olmak ve tıkanmayı önlemek için düzenli aralıklarla birkaç kuru tahta parçasının beslenmesi tavsiye edilmektedir.
Kuru tahta parçaları ve ince dallar	Bunların öğütme çalışmasının sonunda makineye beslenmesi ürünün içindeki ve kesme düzeneğindeki nemin ve bitki özünün giderilmesine yardımcı olacaktır.

Çürümeye başlayacağı, çok nemleneceği ve kesme düzeneğini tıkayacağı için öğütmeden önce bahçe atığının birikmesini önleyin. Kuru malzeme çoğu malzemenin boşalma kanalından temizlenmesine yardımcı olacaktır. Bıçak bölgesini temizlemeye yardımcı olması için çalışma tamamlanana kadar birkaç adet kuru tahta parçası saklayın.

- Parçalanan malzemenin birikmesini sık sık kontrol edin.

- Toplama kutusu dolduğunda boşaltmadan önce ürünü Kapalı konuma getirin.

- Ürüne uzun odunsu dallar/gövdeler beslenirken malzemelerin kesici tarafından yakalanması nedeniyle savrulmaya ve titreşimlere karşı dikkatli olun. Kullanıcı ürünü kullanırken gözlük takmalıdır.

- Kesme cihazı dalları/gövdeleri ürüne çekme eğilimindedir. Besleme başlatıldıktan sonra kesilen malzemenin girişini önlemeye çalışmayın. Malzemeyi ürüne beslerken cilt kesiklerini önlemek için her zaman eldiven takın.

■ Normal kullanım sırasında, parçalanmış tüm materyal kesme grubundan boşalmadan ürünü durdurmayın. Ürün gerektiğinden çabuk durdurulursa, kalan materyal parçaları biçak grubunu tıkayabilir ve ürün tekrar çalıştırıldığında motoru stop ettirebilir.

TAŞIMA VE DEPOLAMA

Nakletmeden ya da depolamadan önce ürünü kapatın, pil paketini çıkarın ve her ikisinin de soğumasını bekleyin.

■ Ürünü temiz, kuru ve çocukların erişemeyeceği bir yerde saklamadan önce ürünün iyice temizlendiğinden emin olun.

■ Taşınacağı zaman insanların yaralanmasını veya ürünün zarar görmesini önlemek amacıyla ürünü hareket etmemesi veya düşmemesi için sabitleyin.

LİTYUM BATARYALARIN TAŞINMASI

Bataryayı yerel ve ulusal hükümlere ve yönetmeliklere uygun şekilde taşıyın.

Bataryalar üçüncü bir şahıs tarafından taşındığında ambalaj ve etiket üzerindeki tüm özel koşullara uyun. Açıktaki konnektörleri yalıtkan, iletken olmayan başlıklar veya bant ile koruyarak hiçbir bataryanın taşıma sırasında diğer bataryalarla veya iletken malzemelerle temas etmediğinden emin olun. Çatlak veya sızdıran bataryaları taşımayın. Ek tavsiye için nakliye şirketi ile birlikte kontrol edin.

PİL İÇİN EK GÜVENLİK UYARILARI

Kısa devreden kaynaklanacak yangın, yaralanma ve maddi hasar risklerini azaltmak için ürünü, pil paketini ya da şarj cihazını asla bir sıvıya batırmayın, ya da içine sıvı girmesine izin vermeyin. Tuzlu su, belirli kimyasallar, ağartıcı madde veya ağartıcı madde içeren ürünler gibi korozif veya iletken sıvılar kısa devreye neden olabilir.

• Pil paketini 10°C ve 38°C arasındaki ortam sıcaklığında şarj edin.
• Pil paketini ortam sıcaklığının 0°C ve 20°C arasında olduğu bir yerde muhafaza edin.
  Pil paketini ortam sıcaklığının 0°C ve 40°C arasında olduğu bir yerde kullanın..

BAKİM

Sadece orijinal üreticinin yedek parçalarını, aksesuarlarını ve ek parçalarını kullanın. Aksine davranış olası yaralanmaya yol açabilir, yetersiz performansa neden olabilir ve garantinizin geçersiz olmasıyla sonuçlanabilir.

■ Ürünü temizlemeden, incelemeden veya servise almadan önce, batarya takımını çıkarın ve tüm kesicilerin tamamen durmasını bekleyin, elektrik kaynağından çıkartın. Bir süre öğüttükten sonra kesme mekanizması ısınacaktır. Temizlemeden, incelemeden veya ayarlamadan önce soğumasını bekleyin.

- Kesme bıçakları son derece keskindir. Yaralanmayı önlemek için bıçakları, açık mahfazanın içini temizlerken veya çevresinde çalışırken veya toplama kutusu çıkartıldığında çok dikkatli olun. Her zaman ağır işe uygun koruyucu eldiven takın.

- Kesme araçlarının güç kapalıyken veya kilitleme anahtarı takılıyken bile hareket edebileceğini dikkate alın.

■ En iyi performansı elde etmek için ürün her zaman temiz tutulmalıdır.

Kullandıktan sonra ürünü her zaman temizleyin. Mümkün olduğunda besleme ve boşaltma kanallarının içinde sert bir fırça ve ürünün dış kısmında bir bez kullanın.

■ Optimum öğütme performansı için herhangi bir malzemenin ürünün herhangi

bir yüzeyinde, özellikle bıçaklar üzerinde kuruyup sertleşmesini önleyin. Bu parçalama performansını doğrudan etkiler.

• Besleme hunisinin ve boşaltma kanalının temiz tutulduğundan ve atık materyallerden temizlendiğinden emin olun.
• Tüm somunların, civataların ve vidaların (ayar vidası hariç) sıkılmış ve sağlam olduğundan emin olun.
  ■ Hasarlı veya aşınmış parçaları her zaman yetkili bir servis merkezindeki nitelikli personele onartın.

- Toplama kutusunun veya kesme grubunun ön kapağının üzerindeki kilitleme anahtarlarını devre dışı bırakmayı asla denemeyin.

■ Fren sıvılarının, benzinin, petrol bazlı ürünlerin, nüfuz edici yağın vb. hiçbir zaman plastik parçalarla temas etmesine izin vermeyin. Makineyi temizlemek için hiçbir zaman fren sıvısı, petrol, petrol bazlı ürünler veya çözücüler kullanmayın. Plastik parçaların büyük bölümü çeşitli tipte ticari çözücülerden kaynaklı hasara duyarlıdır ve kullanılmaları nedeniyle zarar görebilir.

■ Bakım çalışmalarını bu kılavuzda açıklandığı şekilde gerçekleştirebilirsiniz. Ürün üzerinde yapılacak diğer onarımları yetkili bir servis merkezinde yaptırın.

ÖĞÜTME PLAKASININ AYARLANMASI

■ Ürün materyali parçalayamazsa, öğütme plakasının ayarlanması gerekebilir veya bıçakların bileylenmesi gerekebilir.
■ Zaman geçtikçe, ürün üzerindeki öğütme plakasının ayarlanması gerekir. Bu, öğütme plakasını bıçaklarla hafifçe temas edeceği şekilde ayarlayarak tamamlanabilir. Ürünün açık olduğundan ve normal ileri yönde çalıştığından emin olun.
- Öğütme plakasını motor kapalıyken ayarlamak ürüne ciddi zarar verebilir.

NOT: Öğütme plakası yalnızca tamamen gerekli görüldüğünde ayarlanmalıdır. Öğütme plakasını çok sık veya çok fazla ayarlamak ürünün çalışmayı durdurmasına neden olabilir.

1. Ürün çalışırken, ayar topuzunu saat yönünde çevirin.

2. Metalin metale temas etme sesini duyduğunuzda veya ince alüminyum tıraşlama plakalarını toplama kabının altında gördüğünüzde, ayarlamayı durdurun ve ürünü 30 saniye boyunca çalıştırın. Ardından öğütme plakası ile temas etmeyene ve 1 mm boşluk kalana kadar ayar topuzunu 0,25 - 0,5 tur saat yönünün tersine çevirin.

NOT: Ürüne zarar vermeyi önlemek için her türlü ayarı yavaş bir şekilde tamamlayın. Plakayı fazla ayarlamak ürüne ciddi zararlar verebilir.

KALİBRASYON MODUNU KULLANARAK ÖĞÜTME PLAKASINI AYARLAMA

NOT: Ürünün kapalı durumda olduğundan emin olun.

1. Ürün kapalıyken, kalibrasyon modu düğmesini basılı tutun ve ardından başlatma butonuna basın. Bıçak kalibrasyona başlar.
2. Ürün kapananá kadar öğütme plakası ayar topuzunu saat yönünde çevirin.

NOT: Topuzu, öğütme plakası ve bıçaklar artık temas etmeyene kadar 0,25 - 0,5 tur saat yönünün tersine çevirin.

1. Malzemeyi ürüne yeniden beslemek için başlatma butonuna basın.

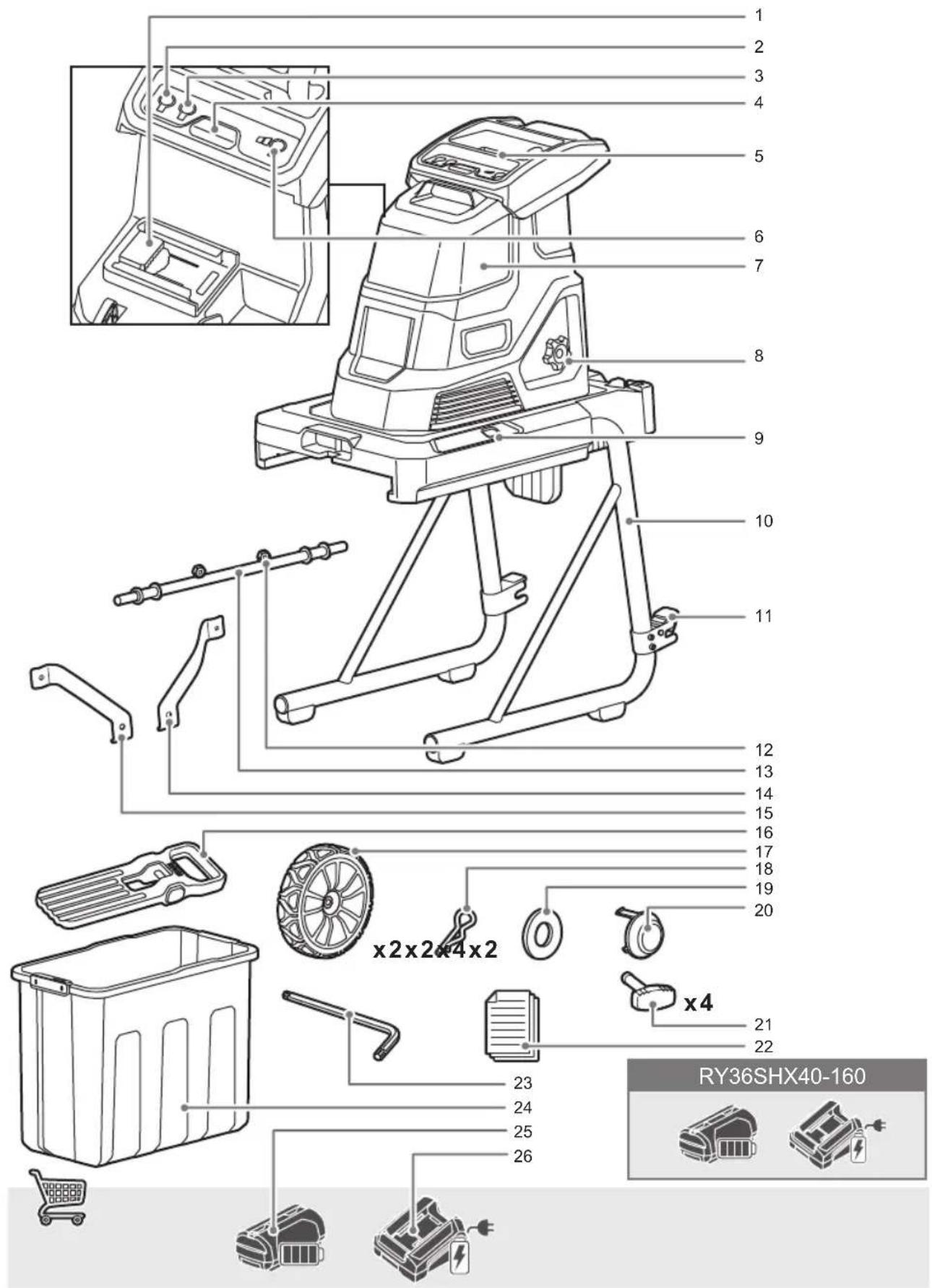

ÜRÜNÜNÜZÜ TANIYIN

Bkz. sayfa 185.

1. Batarya yuvası
2. Ters yön düğmesi
3. Kalibrasyon modu düğmesi
4. Stop düğmesi
5. Besleme kanalı
6. Başlatma butonu

7. Pil kapağı

8. Öğütme plakası ayar topuzu

9. Metal çerçeve açma düğmesi

10. Metal çerçeve

11. Mandal

12. Somun

13. Aks

14. Sağ braket

15. Sol braket

16. Malzeme pistonu

17. Tekerlek

18. R-klips

19. Pul

20. Göbek kapağı

21. Topuz

22. Kullanım kılavuzu

23. Torks anahtar

24. Toplama kutusu

25. Pil

26. Şarj cihazı

Ürünü çalıştırmadan önce bütün talimatları okuyup anlayın. Tüm uyarı ve güvenlik talimatlarına uyun.

Fırlayan ve sıçrayan nesnelere dikkat edin. Üçüncü şahısları, özellikle çocukların ve evcil hayvanları çalışma alanından en az 15 m uzakta tutun.

UYARI! Bakım, ayar ve temizlikten önce batarya takımının bağlantısını kesin.

Tehlike! Dönen bıçaklar. Ellerinizi ve ayaklarını zı ürün çalışırken açık kısımlardan uzak tutun.

Koruyucu gözlük ve kulak tıkacı kullanın.

Basamak olarak kullanmayın.

Dokunmadan önce ürünün parçalarının tamamen durmasını bekleyin.

Güvenceli ses gücü seviyesi

Kaymaz, ağır iş eldiveni giyin.

Ürün kapalıyken ve kanal temiz olduğunda, bıçak kalibrasyonunu başlatmak için kalibrasyon ve başlatma butonuna birlikte basın.

Açmak için basın ve hızı değiştirmek için tekrar basın.

Ters modda çalıştırmak için düğmeyi basılı tutun.

Avrupa Uyumluluk İşareti

Britanya Uyumluluk İşareti

EurAsian Uygunluk İşareti

Ukrayna Uyumluluk İşareti

Kalibrasyon modu

Aşırı yüklü

Toplama kutusu yerleştirilmemiş veya dişli kutusu kapağı takılmamış.

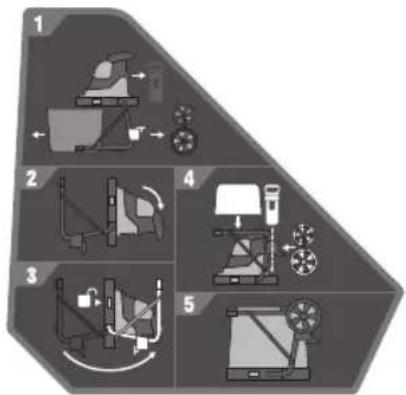

1. Topuzları, braketleri, tekerlek aksını, kutuyu ve pistonu çıkartın.
2. Tutamakları aşağıda olacak şekilde ürünü yere koyun.

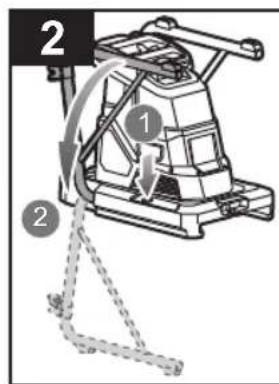

3. Metal çerçeve açma düğmesine basın ve ayakları yerlerine kilitlenene kadar yukarı katlayın.
4. Tekerlek aksını, hazneyi ve pistonu muhafaza yerlerine yerleştirin.
5. Ürünü serin, kuru ve iyi havalandırılmış bir yerde depolayın.

Atık pilleri, atık elektrikli ve elektronik ekipmanı, sınıflandırılmamış belediye atığı olarak bertaraf etmeyin.

Atık piller ile atık elektrikli ve elektronik ekipmanlar ayrıca toplanmalıdır. Atık pil, akü ve ışık kaynakları ekipmandan çıkarılmalıdır.

Yerel otorite veya satıcıdan geri dönüşüm tavsiyesi alın ve toplama noktasını öğrenin.

Yerel düzenlemelere göre perakendecilerin atık piller ile atık elektrikli ve elektronik ekipmanı ücretsiz olarak geri alma yükümlülüğü olabilir.

Atık bataryaların yanı sıra atık elektrikli ve elektronik ekipmanların yeniden kullanımı ve geri dönüşümüne katkınız, hammadde talebini azaltmaya yardımcı olur. Özellikle lityum içeren atık piller ile atık elektrikli ve elektronik ekipmanlar, çevreye uyumlu bir şekilde bertaraf edilmediği takdirde çevre ve insan sağlığını olumsuz yönde etkileyebilecek değerli ve geri dönüştürülebilir malzemeler içerir. Varsa, atık ekipmandaki kişisel verileri silin.

BU KILAVUZDAKİ SEMBOLLER

Ayrı satılan parçalar veya aksesuarlar

Not

Uyari

Kilit

Kilidi açın

Ürünü durdurun.

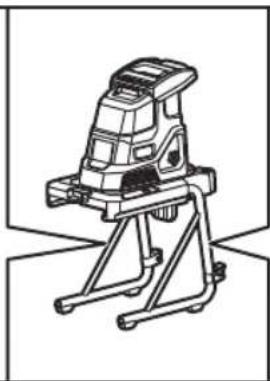

SORUN GİDERME

Bu çözümler sorunu gidermezse yetkili servis merkeziyle iletişime geçin.

SORUN NEDENİ EYLEM
Ürün çalışmıyor.	Sıcaklık aşırı yüklenmesi	Ürünün soğuması için 15 dakika bekleyin. Bu, ortam sıcaklığı yüksek olduğunda ve ürün kesintisiz olarak sürekli olarak kullanıldığında meydana gelebilir.
	Pil	Batarya takımının tam şarj olup olmadığını, su girişi belirtisi olup olmadığını ve hasarlı olup olmadığını kontrol edin. Doğru çalıştığından emin olmak için bataryayı farklı bir aletle test edin.
	Toplama kutusu	Toplama kutusunu, kutunun yan tarafından etiketlere göre yerleştirin ve ön kilit devreye girecek şekilde tam olarak yerleştirildiğinden emin olun.
	Bıçak kılıfı plakası	Bıçak kılıfı plakasını sabitleyen 4 cívatanın hepsinin tamamen sıkıldığından emin olun.
Ürün çalışmayı durdurdu.	Ürün aşırı yüklendi (ör. malzeme sıkıştı, dal çok sert)	Tıkanıklığı temizleyin (gerekirse ters modu kullanarak). Ürünü yeniden başlatın.
	Batarya koruması etkinleştirildi (ör. malzeme sıkıştı, dal çok sert)	Tıkanıklığı temizleyin. Batarya takımını çıkartın ve ürüne yeniden takın. Ürünü yeniden başlatın

RY36SHX40-0

Bu kullanım kılavuzunda verilen toplam titreşim değerleri ve gürültü emisyonu değerleri standartlaştırılmış bir teste göre ölçülmüştür ve bir aleti digeriyle karşılaştırmak için kullanılabilir. Maruz kalmanın önceden değerlendirilmesi için kullanılabilirler.

Beyan edilen titreşim ve gürültü emisyonu değerleri aletin ana uygulamalarını temsil eder. Ancak, aleit farklı uygulamalar için kullanılıyororsa, farklı aksesuarlarla kullanılıyorsa ve bakımı yapılmıyorsa, titreşim ve gürültü emisyonu değişiklik gösterebilir. Bu koşullar toplam çalışma süresi genelindeki maruz kalma düzeylerini önemli oranda arttırabilir. Titreşime ve gürültüye maruz kalma seviyesinin tahmininde aletin kapatıldığı veya boşta çalıştığı süreler dikkate alınmalıdır. Bu koşullar toplam çalışma süresi boyunca maruz kalma seviyesini önemli oranda azaltabilir.

Kullanan kişiyi titreşimin ve gürültünün etkilerinden korumak için aletin ve aksesuarların bakımını yapmak, (titreşim halinde) elleri sıcak tutmak ve çalışma modelleri organize etmek gibi ilave güvenlik önlemlerini tanımlayın.

Alımdan kaynaklanan yasal haklara ek olarak, ürün aşağıda belirtilen garanti kapsamındadır.

1. Tüketiciler için 24 ay olan garanti süresi, ürünün satın alındığı tarihte başlar. Bu tarihın bir fatura ya da alım kanıtyla belgelenmesi gerekir. Ürün sadece tüketim ve özel kullanım için geliştirilmiş ve adanmıştır. Bu nedenle, profesyonel ya da ticari kullanım halinde garanti kapsamı sağlanmaz.

2. Bahçe aletlerinin bir bölümü (AC/DC) için www.ryobitools.eu sayfasındaki kayıt işlemini kullanarak garantinin belirtilen sürenin ötesine uzatma imkanı mevcuttur. Aletlerin garanti süresinin uzatılmasına uygun olup olmadığı mağazalarda ve / veya ambalajda açıkça belirtilmiş olup, ürün dokümantasyonunda gösterilir. Son kullanıcıının yeni aldığı aletleri satın alma tarihini izleyen 30 gün içinde kaydettirmesi gerekir. Son kullanıcı ikamet ettiği ülkede, bu seçeneğin geçerli olduğu çevrimiçi kayıt formunda belirtilmişse, uzatılmış garanti süresi için kayıt yaptırabilir. Dahası, son kullanıcıların çevrimiçi giriş için gerekli verilerin kaydedilmesine izin vermeli ve hüküm ve koşulları kabul etmelidir. E-posta ile gönderilen kayıt teyit makbuzu ve alım tarihini gösteren orijinal fatura uzatılmış garantinin kanıtı olarak değerlendirilir.

3. Garanti, ürünün alım tarihindeki işçilik ve malzeme kusurları nedeniyle garanti süresi içinde oluşacak bütün anzalanını kapsar. Bu garanti onarım ve değiştirmeyele sınırlı olup, tesadüfi ya da dolaylı hasarlar da dahil, ancak bunlarla kısıtlı olmayan başka hiçbir taahhüdü kapsamaz. Garanti, ürünün kötü, kullanıcı kılavuzuna aykırı kullanılmış ya da yanlış bağlanmış olması halinde geçerli değildir. Bu garanti aşağıdaki kapsamaz:

– üründe, yanlış bakımdan kaynaklanan herhangi bir hasar
– değiştirilmiş ya da modifiye edilmiş herhangi bir ürün
– orijinal tanıtım işaretleri (ticari marka, seri numarası) silinmiş, değiştirilmiş ya da kaldırılmış herhangi bir ürün
- kullanma kılavuzuna uymamaktan kaynaklanmış herhangi bir hasar
- herhangi bir AT dışı ürün

- kalifiye olmamış personel tarafından ya da önceden Techtronic Industries onayı alınmadan onarılmış herhangi bir ürün.

– uygunsuz güç kaynağına (amper, voltaj, frekans) bağlanmış herhangi bir ürün
– uygunsuz bir yakıt karışımıyla (yakıt, yağ, yap yüzdesi) kullanılmış herhangi bir ürün
– harici etkenlerden (kimyasal, fiziksel, darbe) veya yabancı cisimlerden kaynaklanan her türlü hasar
– normal aşınır ve yıpranır aksam
– uygunsuz kullanım, aletin aşırı yüklenmesi
– onaysız aksesuar veya parça kullanımı
- Karbüratörlere uygulanacak her türlü periyodik ayar, bakım veya temizlik
- Darbe Düğmeleri, Tahrik Kayışları, Kavrama, Çit Budama ya da Çim Biçme Makinelerinin Biçakları, Kayış Koşumlar, Kablolu Gaz, Kömür Fırçalar, Güç Kablosu, Dişler, Keçe Rondelalar, Bağlantı Pimleri, Üfleyici Pervaneleri, Üfleyici ve Vakum Boruları, Vakum Torbası ve Kayışları, Kılavuz Çubuklar, Zincir Testereler, Hortumlur, Konektör bağlantıları, Püskürtme Memeleri, Çarklar, Püskürtme Çubukları, Dahili Makaralar, Harici Makaralar, Kesme Telleri, Bujiler, Hava Filtreleri, Gaz Filtreleri, Malçlama Biçakları vb. gibi parçaları kapsayan, ancak bunlarla sınırlı olmayan, aşınma ve yıpranmaya tabi bileşenler (aksam ve aksesuarlar).

1. Ürünün servis için her ülkede aşağıdaki servis istasyonları adres listesinde yer alan yetkili bir RYOBI servis istasyonuna gönderilmesi ya götürülmesi gereklidir. Bazı ülkelerde, yerel RYOBI distributörünüz ürünü RYOBI servis teşkilatına göndermeyi üstilenir. Bir ürün bir RYOBI servis istasyonuna gönderilirken, ürünün güvenli bir biçimde ambalajlanması, benzin gibi tehlikeli maddeler içermemesi, gönderenin adresini taşıması ve arızanın kısa bir açıklamasını içermesi gerekir.
2. Bu garanti kapsamında yapılacak onarım / değişiklik ücretsizdir. Garanti süresinin uzatılması ya da yeniden başlatılması anlamına gelmez. Değiştirilmiş parçalar veya aletler bize ait olur. Bazı ülkelerde teslima ücretleri veya posta giderlerinin gönderici tarafından ödenmesi gerekir. Alımdan kaynaklanan yasal haklarınız etkilenmez
3. Bu garanti Avrupa Birliği'nde, İsviçre, İzlanda, Norveç, Lihlenştayn, Türkiye, Rusya ve Birleşik Krallık'ta geçerlidir. Bu alanların dışında, başka bir garantinin geçerli olup olmadığını belirlemek için lütfen yetkili RYOBI distribütörünüzle irtibata geçin.

YETKİLİ SERVİS MERKEZİ

Ürünle ilgili her türlü talep ve sorun yerel yetkili servis merkezlerine (www.nyobitools.eu adresini ziyaret edin) veya doğrudan aşağıdaki şekilde iletilebilir: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Lütfen etikette yer alan seri numarasını ve ürün tipini belirtin.

RYOBI.

Kablosuz parçalama makinesi

Marka: RYOBI | Üretici ^1 | Model numarası ^2 | Seri numarası aralığı ^3

Tüm sorumluluğu bize ait olmak üzere, aşağıda belirtilen ürünün aşağıdaki Avrupa

Direktifleri, Avrupa Mevzuatı ve uyumlaştırılmış standartların ilgili hükümlerini yerine getirdiğini beyan ederiz ^1

Ölçülen ses gücü seviyesi 91,1 dB(A)

Güvenceli ses gücü seviyesi 93 dB(A)

2005/88/AT ile değiştirilen 2000/14/AT Direktifi Ek V uyarınca uygunluk değerlendirmesi yöntemi.

Teknik dosyayı derlemekle yetkili sorumlu. ^5

^1 Techtronic Industries GmbH
