Produkto tipas	Belaidis mechaninis smulkintuvas (augalų smulkintuvas)
Prekės ženklas	RYOBI
Modelis	Max Power RY36SHX40
Maitinimas	RYOBI ličio jonų baterija (neįtraukta)
Maksimalus pjovimo pajėgumas	Šakos iki 40 mm skersmens
Pjovimo tipas	Sukamosios ašmenys
Surinkimo dėžė	Įtraukta
Atvirkštinis režimas	Taip (užsikimšimams pašalinti)
Kalibravimo režimas	Taip (smulkinimo plokštės reguliavimui)
Garantuotas garso galios lygis	93 dB(A)
Išmatuotas garso galios lygis	91,1 dB(A)
Garantija	24 mėnesiai (pratęsiama internetu pagal sąlygas)
Priežiūra	Valymas po kiekvieno naudojimo, periodinis smulkinimo plokštės reguliavimas
Atsarginės dalys	Originalios RYOBI, prieinamos įgaliotame techninės priežiūros centre
Remonto galimybė	Įgaliotas RYOBI techninės priežiūros centras

Dažnai užduodami klausimai - Max Power RY36SHX40 RYOBI

Kaip naudoti atvirkštinį režimą, kad pašalintumėte smulkintuvo užsikimšimą?

Užsikimšimo atveju išjunkite gaminį ir palaukite, kol ašmenys visiškai sustos. Išimkite bateriją. Tada laikykite nuspaudę atbulinės eigos mygtuką ir tuo pačiu paspauskite paleidimo mygtuką, kad ašmenys suktųsi priešinga kryptimi. Tęskite, kol užsikimšimas bus pašalintas.

Kaip sureguliuoti smulkinimo plokštę?

Reguliavimas atliekamas, kai gaminys veikia normaliu arba kalibravimo režimu. Kalibravimo režimui, kai gaminys išjungtas, ilgai paspauskite kalibravimo režimo mygtuką, tada paleidimo mygtuką. Tada sukite reguliavimo rankenėlę pagal laikrodžio rodyklę, kol išgirsite metalinį kontaktą, tada šiek tiek atsukite prieš laikrodžio rodyklę, kad paliktumėte maždaug 1 mm tarpą. Reguliavimą visada atlikite lėtai.

Ką daryti, jei gaminys neužsiveda?

Patikrinkite bateriją: ji turi būti visiškai įkrauta, be pažeidimų ar vandens patekimo požymių. Įsitikinkite, kad surinkimo dėžė yra tinkamai įdėta ir priekinis užraktas yra uždarytas. Taip pat patikrinkite, ar visi 4 varžtai ant ašmenų apsauginės plokštės yra tvirtai priveržti. Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros centrą.

Ką daryti, jei medžiagos užstringa?

Išjunkite gaminį ir palaukite, kol ašmenys visiškai sustos. Išimkite bateriją. Naudokite atvirkštinį režimą (žr. 1 klausimą), kad pašalintumėte užsikimšimą. Jei reikia, rankomis su storomis pirštinėmis pašalinkite šiukšles. Venkite kišti rankas prie ašmenų.

Kaip išvalyti smulkintuvą po naudojimo?

Išjunkite gaminį, išimkite bateriją ir leiskite ašmenims atvėsti (jie tampa labai karšti). Mūvėkite storas pirštines. Naudokite kietą šepetį, kad išvalytumėte padavimo bunkerį, išmetimo lataką ir ašmenis. Išorę nuvalykite sausa šluoste. Neleiskite likučiams išdžiūti ant ašmenų.

Ar galiu smulkinti drėgnas šakas ar virtuvės atliekas?

Taip, bet labai drėgnoms medžiagoms reguliariai įdėkite sausų šakų, kad išvengtumėte užsikimšimų. Virtuvės atliekas (lupenas ir pan.) galima smulkinti pakaitomis su sausomis šakomis. Venkite, kad atliekos susikauptų prieš smulkinimą, nes jos gali tapti per drėgnos.

Kokią bateriją naudoti su šiuo gaminiu?

Naudokite tik RYOBI baterijų blokus, suderinamus su 36 V serija (Max Power serija). Nenaudokite kitų prekių ženklų baterijų. Įsitikinkite, kad baterija yra geros būklės ir visiškai įkrauta. Niekada nenaudokite pažeistos baterijos.

Kaip laikyti smulkintuvą po naudojimo?

Išimkite bateriją ir leiskite gaminiui atvėsti. Kruopščiai jį išvalykite. Sulenkite metalinį rėmą, paspausdami atblokavimo mygtuką. Sudėkite ašį, ratus, dėžę ir stūmiklį į jiems skirtas vietas. Laikykite gaminį sausoje, vėsioje vietoje, vaikams nepasiekiamoje vietoje.

Ar garantija apima ašmenis ir susidėvinčias dalis?

24 mėnesių garantija neapima normalaus susidėvėjimo sunaudojamų dalių, įskaitant ašmenis, diržus, filtrus ir kt. Ašmenys laikomi susidėvinčia dalimi. Tačiau, jei nustatomas gamybos defektas, garantija gali būti taikoma. Dėl atsarginių dalių pirkimo kreipkitės į įgaliotą techninės priežiūros centrą.

Kur rasti atsargines dalis šiam smulkintuvui?

Originalios RYOBI atsarginės dalys yra prieinamos įgaliotose techninės priežiūros centruose. Aplankykite www.ryobitools.eu, kad rastumėte artimiausią centrą. Visada naudokite originalias dalis, kad užtikrintumėte saugumą ir našumą.

NAUDOJIMO INSTRUKCIJA Max Power RY36SHX40 RYOBI

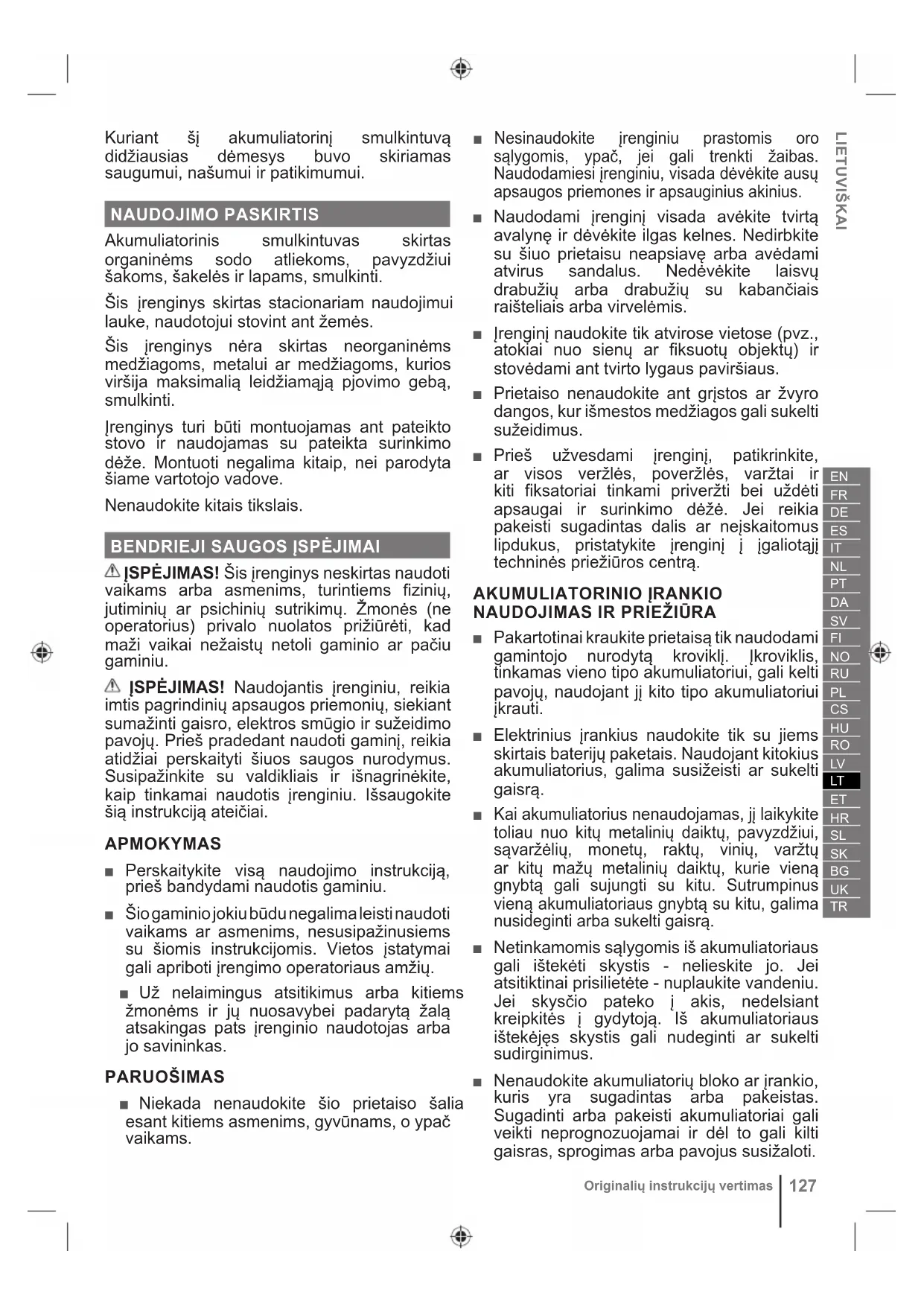

Kuriant ši akumuliatorinį smulkintuvą didžiausias dėmesys buvo skiriamas saugumui, našumui ir patikimumui.

NAUDOJIMO PASKIRTIS

Akumuliatorinis smulkintuvas skirtas organinėms sodo atliekoms, pavyzdžiui šakoms, šakelės ir lapams, smulkinti.

Šis jrenginys skirtas stacionariam naudojimui lauke, naudotojui stovint ant žemės.

Šis jrenginys néra skirtas neorganinėms medžiagoms, metalui ar medžiagoms, kurios viršija maksimalią leidžiamają pjovimo gebą, smulkinti.

Irenginys turi būti montuojamas ant pateikto stovo ir naudojamas su pateikta surinkimo dėže. Montuoti negalima kitaip, nei parodyta šiame vartotojo vadove.

Nenaudokite kitais tikslais.

BENDRIEJI SAUGOS JSPÉJIMAI

⚠️ JSPĖJIMAS! Šis įrenginys neskirtas naudoti vaikams arba asmenims, turintiems fizinių, jutiminių ar psichinių sutrikimų. Žmonės (ne operatorius) privalo nuolatos prižiūrėti, kad maži vaikai nežaistų netoli gaminio ar pačiu gaminiu.

⚠ ISPĖJIMAS! Naudojantis įrenginiu, reikia imtis pagrindinių apsaugos priemonių, siekiant sumažinti gaisro, elektros smūgio ir sužeidimo pavojų. Prieš pradedant naudoti gaminį, reikia atidžiai perskaityti šiuos saugos nurodymus. Susipažinkite su valdikliais ir išnagrinėkite, kaip tinkamai naudotis įrenginiu. Išsaugokite šią instrukciją ateičiai.

APMOKYMAS

■ Perskaitykite visą naudojimo instrukcija, prieš bandydami naudotis gaminiu.
- Šio gaminio jokiu būdu negalima leisti naudoti vaikams ar asmenims, nesusipažinusiems su šiomis instrukcijomis. Vietos įstatymai gali apriboti įrengimo operatoriaus amžių.
■ Už nelaimingus atsitikimus arba kitiems žmonėms ir jų nuosavybei padarytą žalą atsakingas pats įrenginio naudotojas arba jo savininkas.

PARUOŠIMAS

■ Niekada nenaudokite šio prietaiso šalia esant kitiems asmenims, gyvūnams, o ypač vaikams.

■ Nesinaudokite jrenginiu prastomis oro sąlygomis, ypač, jei gali trenkti žaibas. Naudodamiesi jrenginiu, visada dévěkite ausų apsaugos priemones ir apsauginius akinius.

Naudodami jrenginį visada avėkite tvirtą avalynę ir dévėkite ilgas kelnes. Nedirbkite su šiuo prietaisu neapsiavę arba avėdami atvirus sandalus. Nedėvėkite laisvų drabužių arba drabužių su kabančiais raišteliais arba virvelėmis.

■ Irenginį naudokite tik atvirose vietose (pvz., atokiai nuo sienų ar fiksuotų objektų) ir stovėdami ant tvirto lygaus paviršiaus.

- Prietaiso nenaudokite ant grįstos ar žvyro dangos, kur išmestos medžiagos gali sukelti sužeidimus.

■ Prieš užvesdami jrenginį, patikrinkite, ar visos veržlės, poveržlės, varžtai ir kiti fiksatoriai tinkami priveržti bei uždėti apsaugai ir surinkimo dėže. Jei reikia pakeisti sugadintas dalis ar nejskaitomus lipdukus, pristatykite jrenginį i įgaliotajį techninės priežiūros centra.

AKUMULIATORINIO IRANKIO NAUDOJIMAS IR PRIEŽIŪRA

Pakartotinai kraukite prietaisą tik naudodami gamintojo nurodytą kroviklj. jkroviklis, tinkamas vieno tipo akumuliatoriui, gali kelti pavojų, naudojant jį kito tipo akumuliatoriui jkrauti.
■ Elektrinius įrankius naudokite tik su jiems skirtais baterijų paketais. Naudojant kitokius akumuliatorius, galima susižeisti ar sukelti gaisrą.
Kai akumuliatorius nenaudojamas, jī laikykite toliau nuo kitų metalinių daiktų, pavyzdžiui, sąvaržėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie vieną gnybtą gali sujungti su kitu. Sutrumpinus vieną akumuliatoriaus gnybtą su kitu, galima nusideginti arba sukelti gaisrą.
Netinkamomis sąlygomis iš akumuliatoriaus gali ištekėti skystis - nelieskite jo. Jei atsitiktinai prisilietėte - nuplaukite vandeniu. Jei skysčio pateko į akis, nedelsiant kreipkitės į gydytoją. Iš akumuliatoriaus ištekėjęs skystis gali nudeginti ar sukelti sudirginimus.
Nenaudokite akumuliatorių bloko ar įrankio, kuris yra sugadintas arba pakeistas. Sugadinti arba pakeisti akumuliatoriai gali veikti neprognozuojamai ir dėl to gali kilti gaisras, sprogimas arba pavojus susižaloti.

■ Saugokite akumuliatorių nuo ugnies ir pernelyg aukštos temperatūros. Patekus į ugnį arba veikiant aukštesnei nei 130 °C temperatūrai gali kilti sprogimas.
■ Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatoriaus ar įrankio, jei aplinkos temperatūra viršija instrukcijoje nurodytas ribas. Netinkamai įkraunant arba jei temperatūra yra už nurodyto diapazono ribų gali būti sugadinti akumuliatoriai ir padidėti gaisro pavojus.

TECHNINIS APTARNAVIMAS

• Elektrinį įrankį turi remontuoti tik kvalifikuoti darbuotojai, kurie naudoja identiškas atsargines dalis. Tai užtikrina elektrinio įrankio saugumą.
  Niekada neremontuokite pažeistų akumuliatorių. Akumuliatorius remontuoti gali tik jo gamintojai arba įgaliotieji techninės priežiūros paslaugų teikėjai.

AKUMULIATORINIO SMULKINTUVO NAUDOJIMO SAUGOS TAISYKLÉS

■ Ruošdami jrenginį naudojimui būtinai tvirtai jį pastatykite, kad jis neapvirstų. Jei jrenginį išjungsite per greitai, kitą kartą jjungus jrenginį, likusios medžiagos dalelės gali užkimšti peilį ir variklis gali užgesti.
■ Prieš jjungdami jrenginj, pažvelkite j tiekimo kamerą ir jsitikinkite, kad ji tuščia.
■ Veidas ir kūnas turi būti toliau nuo padavimo jleidimo angos.
■ Stebėkite, kad prie padavimo kameros, išmetimo latakų ar kitų judančių detalių nepatektų rankos, ar kitos kūno dalys, arba drabužiai.
■ Visada atkreipkite dėmesį i stabilią stovėseną. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą. Nepersitempkite. Dėdami medžiagas į įrenginį, niekada nestovėkite aukščiau jo pagrindo. Visada eikite, niekada nebėkite.
■ Naudodami jrenginj, visada stovėkite atokiai nuo išmetimo zonos.
Dėdami medžiagas i įrenginį, būkite ypač atsargūs, kad jose nebūtų metalo laužo, akmenukų, butelių, skardinių ar kitų pašalinių daiktų.

■ Jei smulkinimo mechanizmas kliudytų pašalinius objektus arba įrenginys pradėtų skleisti nejprastą garsą arba vibruoti, išjunkite įrenginį ir palaukite, kol pjovikliai visiškai sustos. Išimkite akumuliatorių. Atlikite šiuos veiksmus:

• Patikrinkite jrenginj, ar jis nesugadintas.

• Patikrinkite ir priveržkite visas atsilaisvinusias jrenginio dalis.
• pakeiskite ar suremontuokite visas pažeistas dalis

■ Neleiskite apdorotai medžiagai kauptis išmetimo latake, nes tai gali trukdyti tinkamam išmetimui arba sudaryti kamštį, dėl ko medžiaga gali būti išmetama atgal per padavimo angą.

■ Jei jrenginys užsikimštu, išjunkite ji ir palaukite, kol pjovikliai visiškai sustos. Prieš šalindami nešvarumus, išimkite akumuliatorių.
- Niekuomet nedirbkite jrenginiu, jeigu apsaugai, gaubtai, surinkimo dėžė arba kiti apsaugos įtaisai apgadinti, nesumontuoti ir veikia netinkamai.
■ Neperneškite ir netransportuokite jrenginio, kol jo variklis veikia.
Išjunkite gaminj ir išimkite akumuliatorių. Patikrinkite, ar visos judančio dalys visiškai nustojo suktis.

• Prieš palikdami jrenginį be priežiūros
- prieš pašalindami užsikimšima
- prieš tikrindami ar valydami prietaisą arba prieš pradėdami juo pjauti žolę;

■ Nepaverskite jrenginio, kol jis veikia.

Ilgiau naudojant, įrankis kelia sužeidimų pavojų ir apsunkina darbą. Naudodamiesi įrenginiu ilgesnį laiką, būtinai darykite pertraukas.
■ Niekaip nemodifikuokite prietaiso in nemontuokite dalių bei priedų, kurias naudoti nepataria gamintojas. Antraip gali padidėti sunkių susižalojimų ar kitų asmenų sužalojimo pavojus.
■ Ventiliacijos angos visada privalo būti švarios. Variklis gali perkaisti ir sugadinti jrenginj arba padidinti gaisro pavojų.
■ Prieš įtaisydami arba nuimdami surinkimo dėže, išjunkite jrenginį.
Nelaimingo atsitikimo arba gedimo atveju nedelsdami išjunkite jrenginį ir išimkite akumuliatorių. Nenaudokite jrenginio tol, kol jis nebus išsamiai patikrintas įgaliotos techninės priežiūros centre.

SMULKINIMO KREIPTUVAS

Kad smulkindami gautumėte geriausius rezultatus, laikykitės toliau lentelėje pateiktų nurodymų.

MEDŽIAGA SMULKINIMO BŪDAS

Šakos iki 40 mm skersmens.

Prieš sudėdami į padavimo piltuvą, atžalas nukarpykite sodo žirklėmis.

Gėlės, piktžolės ir krūmokšniai

Nuo šaknu nuvalykite akmenis ir žemes, kad nesugadintumėte geležčių.

Šviežiai nupjauti lapai, krūmai ir virtuvės atliekos (pvz., agurkų lapai, daržovių lupenos ir pan.)

Smulkinant labai drėgną medžiagą, patartina tam tikrais laiko tarpais paduoti kelias sausas šakeles, kad smulkinama medžiaga būtų stumiama per pjovimo mazgą ir jo neužkimštu.

Sausi stagarai ir šakelės

Juos jdėjus smulkinimo pabaigoje, iš gaminio bei pjovimo įtaisų išsivalys drėgmė ir augalų sultys bei sakai.

■ Neleiskite sodo atliekoms kauptis iki smulkinimo, nes jos pradeda pūti, tampa pernelyg klampios ir užkemša pjaustymo mazgą. Sausa medžiaga padeda išstumti kitą medžiagą iš išmetimo latako. Pasilikite kelias sausas lazdeles iki darbo pabaigos, kad jomis galėtumėte išvalyti geležtės zoną.

■ Dažnai stebėkite, ar neprisikaupė smulkinamų medžiagų.

■ Kai surinkimo dėžė prisipildo, išjunkite įrenginį prieš ją ištuštindami.

- Paduodami ilgas medžio šakas arba stiebus i jrenginj, saugokitės jų plaikstymosi arba vibracijos, kai šiuos pagauna pjovimo įtaisai. Naudodamas gaminį, operatorius būtinai privalo dėvėti akių apsaugą.

Pjovimo įtaisas traukia šakas ir stiebus į įrenginį. Prasidėjus padavimui, nebandykite stabdyti smulkinti paduodamos medžiagos. Įdedant medžiagą į gaminį, būtina mūvėti pirštines, kad nesusidraskytų oda.

■ Įprastai naudodami įrenginį neišjunkite jo, kol pjoviklyje neliks jokios susmulkintos medžiagos. Jei įrenginį išjungsite per greitai, kitą kartą įjungus įrenginį, likusios medžiagos dalelės gali užkimšti peilį ir variklis gali užgesti.

GABENIMAS IR LAIKYMAS

Išjunkite įrankį, išimkite akumuliatorių ir palaukite, kol jie abu atvės, ir tik tada galėsite juos padėti saugojimo vietą arba transportuoti.
■ Prieš padedant jrenginį laikyti švarioje, sausoje vietoje, būtina jį gerai nuvalyti ir apsaugoti, kad nepasiektų vaikai.
■ Ruošiant gabenimui, gaminį reikia įtvirtinti, kad nejudėtų arba nenukristų, taip apsaugant žmones nuo sužeidimų ir gaminį nuo apgadinimų.

LIČIO BATERIJU TRANSPORTAVIMAS

Akumuliatorių gabenkite pagal vietinius ir šalies reikalavimus bei nuostatas.

Akumuliatorius gabenant trečiajai šaliai būtina laikytis visų specialių reikalavimų, nurodytų pakuotėse ir etiketėse. Užtikrinkite, kad gabenimo metu nei vienas akumuliatorius nesiliestų si kitais akumuliatoriais arba laidžiosiomis medžiagomis – apsauginius jungiamuosius elementus uždenkite izoliacinėmis nelaidžiomis movomis arba juosta. Škilusių ir tekančių akumuliatorių negabenkite. Dėl tolesnių patarimų kreipkitės į transporto įmonę.

PAPILDOMI AKUMULIATORIAUS SAUGOS ISPÈJIMAI

■ Siekiant sumažinti gaisro, susižeidimų ir įrangos pažeidimų pavojus, galinčius kilti dėl trumpojo elektros jungimo, pasirūpinkite, kad įrankis, akumuliatorius arba įkroviklis niekada nebūtų panardintas į jokį skystį, o taip pat, kad skystis nepatektų į jų vidų. Koroziją sukeliantys arba laidūs skysčiai, pvz., sūrus vanduo, tam tikri chemikalai ir balikliai arba produktai, kurių sudėtyje yra baliklių, gali sukelti trumpajį jungimą.

■ Akumuliatorių kraukite nuo 10 °C iki 38 °C temperatūros aplinkoje.
■ Irenginj laikykite nuo 0 °C iki 20 °C temperatūros aplinkoje.
■ Akumuliatorių naudokite nuo 0 °C iki 40 °C temperatūros aplinkoje.

PRIEŽIŪRA

Keitimui naudokite tik originalias gamintojo atsargines dalis. Neoriginalios dalys gali būti sužeidimų ir įrenginio blogo veikimo priežastis, ir dėl to gali būti anuliuotas garantinis pažymėjimas.

■ Prieš valydami, tikrindami ar techniškai prižiūrėdami įrenginį, jį išjunkite ir palaukite, kol pjovikliai visiškai sustos, tada išimkite akumuliatorių. Smulkinant, po kurio laiko pjovimo mechanizmas įkaista. Prieš valydami, tikrindami arba reguliuodami palaukite, kol jis atvės.

Pjovimo įtaiso geležtės ypatingai aštrios. Siekdami išvengti sužeidimo, būkite ypač atsargūs ir rūpestingi valydami arba dirbdami prie geležčių, arba atidaryto priedo viduje, kai išimta surinkimo dėžė. Visuomet mūvėkite storas apsaugines pirštines.

Žinokite, kad pjovimo įtaisai vis dar gali pajudėti, net jei maitinimas išjungtas arba jei jjungtas sujungimo mygtukas.

■ Irenginys geriausiai veikia, kai yra švarus.

■ Baigę darbą, įrenginį tuoj pat išvalykite. Jeigu yra galimybė, medžiagų padavimo ir susmulkintų atliekų išbėrimo lovelį reikia valyti standžiu šepečiu, o gaminio išorę – sauso audinio skiaute.

Nelaukite, kol susmulkinta medžiaga pridžius ir sukietės ant kokio nors įrenginio paviršiaus, ypač ant peilių. Tai turi tiesioginį poveikį smulkinimo našumui.

Padavimo piltuvas ir išbėrimo lovelis turi būti švarūs ir be atliekų likučių.

■ Isitikinkite, ar visos veržlės, varžtai ir sraigtai (išskyrus reguliavimo varžta) yra tvirtai ir tinkamai užveržti.

■ Visas apgadintas ar susidėvėjusias dalis būtina atiduoti taisyti ar keisti tik kvalifikuotiems įgalioto techninio aptarnavimo centro darbuotojams.

■ Niekuomet nebandykite apeiti surinkimo déžės arba priekinio pjovimo mazgo sujungimo jungiklių.

■ Neleiskite stabdžių skysčiams, benzinui, naftos produktams, persisunkiantiems tepalams ir kt. susiliesti su plastikinėmis

dalimis. Gaminio niekada nevalykite stabdžių skysčiais, benzinu, naftos produktais ar kitais tirpikliais. Komerciniai tirpikliai lengvai pažeidžia daugelį plastikinių dalių paviršių ir gali jas apgadinti.

■ Galima atlikti šiame vadove aprašytus priežiūros darbus. Įrenginį kitiems remonto darbams pristatykite į įgaliotajį techninės priežiūros centra.

SMULKINIMO PLOKŠTĖS REGULIAVIMAS

■ Jei jrenginiui nepavyksta susmulkinti medžiagos, gali tekti sureguliuoti smulkinimo plokšte arba gali tekti pagaląsti peilius.
■ Laikui begant, reikės sureguliuoti įrenginio smulkinimo plokštę. Tai galima padaryti sureguliuojant smulkinimo plokštę taip, kad ji šiek tiek prisiliestų prie peilių. Įsitikinkite, ar įrenginys yra įjungtas ir veikia įprasta priekinės eigos kryptimi.
■ Reguliuojant smulkinimo plokšte varikliui neveikiant galima rimtai sugadinti jrenginj.

PASTABA: Reguliuoti smulkinimo plokšte reikia tik tada, kai manoma, kad tai visiškai būtina. Per dažnai reguliuojant smulkinimo plokšte arba nustatant ją per toli, įrenginys gali nebeveikti.

1. Jrenginiui veikiant sukite reguliavimo rankenėlę pagal laikrodžio rodyklę.
2. Kai išgirsite, kaip metalas trinasi į metalą, arba surinkimo talpyklės dugne rasite smulkių aliumininių drožlių, liaukitės reguliavę ir leiskite įrenginiui paveikti 30 sekundžių. Tada sukite reguliavimo rankenėlę prieš laikrodžio rodyklę 0,25 - 0,5 sūkio, kol ji nebelies smulkinimo plokštės, palikdami 1 mm tarpelį.

PASTABA: Reguliuoti reikia lėtai, kad neapgadintumėte gaminio. Netinkamai sureguliavus plokštelę, gaminį galima stipriai apgadinti.

SMULKINIMO PLOKŠTĖS REGULIAVIMAS NAUDOJANT KALIBRAVIMO REŽIMA

PASTABA: Isitikinkite, kad jrenginys yra išjungtas.

1. Kai jenginys yra išjungtas, laikydami nuspaudę kalibravimo režimo mygtuką paspauskite jungimo mygtuką. Geležtė pradės kalibruotis.

2. Sukite smulkinimo plokštės reguliavimo rankenėlę pagal laikrodžio rodyklę, kol įrenginys išsijungs.

PASTABA: Sukite rankenėlę prieš laikrodžio rodyklę 0,25 - 0,5 sūkio, kol smulkinimo plokštė ir peiliai nebesilies.

1. Paspauskite jungimo mygtuką, kad vėl tiektumėte žaliavą i įrenginį.

1. Akumuliatoriaus lizdas
2. Atbulinės eigos mygtukas
3. Kalibravimo režimo mygtukas
4. Sustabdymo mygtukas
5. Padavimo piltuvas
6. Užvedimo mygtukas
7. Akumuliatoriaus dangtelis
8. Smulkinimo plokštės reguliavimo rankenėlė
9. Metalinio rêmo atlaisvinimo mygtukas
10. Metalinis rêmas
11. Fiksatorius
12. Veržlè
13. Ašis
14. Dešinysis laikiklis
15. Kairysis laikiklis
16. Medžiagos plunžeris
17. Ratas
18. R formos spaustukas
19. Poveržlé
20. Stebulès dangtelis
21. Rankenèlé
22. Naudotojo vadovas
23. „Torx“ raktas
24. Rinktuvas
25. Baterija
26. İkroviklis

SIMBOLIAI ANT JRENGINIO

Reguliariai ir prieš kiekvieną naudojimą tikrinkite, ar tinkamai užveržti visi sraigtai, varžtai ir veržlės, kad užtikrintumėte saugą darbo aplinką. Vadovaukitės visais įspėjimais ir saugos taisyklėmis.

Saugokitės išmetamų arba skrendančių objektų. Visi pašaliniai asmenys, ypač vaikai ir naminiai gyvūnai, turi būti ne arčiau kaip 15 m nuo darbo vietos.

Įspėjimas! Prieš vykdydami techninės priežiūros, reguliavimo ir valymo darbus atjunkite akumuliatorių.

Pavojus! Besisukančios geležtės. Irenginiui veikiant, rankas ir kojas laikykite atokiai nuo angų.

Dėvėkite akių ir ausų apsaugą.

Nenaudokite vietoje laiptelio.

Nelieskite, kol visos jrenginio dalys visiškai sustos.

Garantuotas akustinis lygis

Mūvėkite neslystančias, tvirtas apsaugines pirštines.

Kai jrenginys yra išjungtas ir išmetimo latakas yra švarus, paspauskite kartu kalibravimo ir jjungimo mygtukus, kad paleistumėte peilio kalibravimą.

Paspauskite, kad jungtumete, paskui spauskite vél, kad perjungtumete greičio nuostatas.

Laikykite nuspaudę mygtuką, kad jrenginys veiktų atbuline eiga.

Europos atitikties ženklas

Didžiosios Britanijos atitikties ženklas

„EurAsian“ atitikties ženklas

Ukrainos atitikties ženklas

Kalibravimo režimas

Perkrova

Rinktuvas nejdėtas arba nesumontuotas pavarų dėžės dangtis.

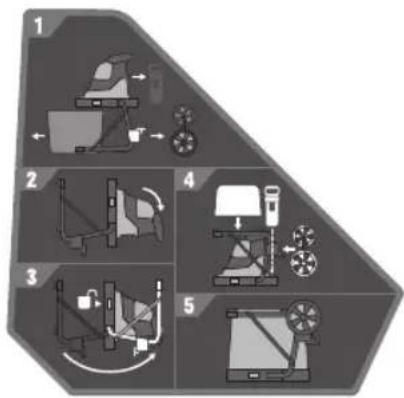

1. Nuimkite rankenėles, laikiklius, ratų ašį, rinktuvą ir plunžerinį stūmoklj.
2. Paguldykite jrenginj ant žemės rankenomis žemyn.
3. Paspauskite metalinio rėmo atlaisvinimo mygtuką ir atlenkite kojas, kol jos užsifiksuos.
4. Padėkite ratų ašį, dėžę ir stūmokljį jų saugojimo vietą.
5. Laikykite jrenginį vėsioje, sausoje ir gerai vėdinamoje vietoje.

Neišmeskite senų akumuliatorių, elektros ir elektroninės įrangos atliekų kartu su nerūšiuotomis komunalinėmis atliekomis.

Seni akumuliatoriai, elektros ir elektroninės įrangos atliekas privaloma surinkti atskirai.

Senos baterijos, akumuliatoriai ir šviesos šaltinių atliekos turi būti pašalinti iš įrangos. Kur rasti surinkimo ir perdirbimo punktą ir kaip tinkamai utilizuoti seną įrenginį, kreipkitės į vietos valdžios įstaigą ar pardavėją.

Atsižvelgiant į vietos teisės aktus, mažmenininkai gali būti įpareigoti nemokamai priimti atgal senus akumuliatorius ir elektros bei elektroninės įrangos atliekas. Prisidėdami prie pakartotinio senų akumuliatorių ir elektros bei elektroninės įrangos atliekų panaudojimo ir perdirbimo padedate mažinti žaliavų poreikį. Senuose akumuliatoriuose, ypač tuose, kuriuose yra ličio, elektros ir elektroninės įrangos atliekose yra vertingų ir perdirbimui tinkamų medžiagų, kurios gali turėti neigiamą poveikį aplinkai ir žmonių sveikatai, jei nėra šalinamos aplinkai nekenksmingu būdu. Ištrinkite senuose prietaisuose esančius asmens duomenis, jei tokių buvo.

SIMBOLIAI VADOVE

Detalès arba priedai yra parduodami atskirai

Pastaba

Įspėjimas!

Blokētājs

Atrakinti

Stabdykite jrenginj.

GEDIMŲ NUSTATYMAS

Jei, taikant šiame skyriuje pateiktas priemones, gedimai nepašalinami, kreipkitės į įgaliotą techninės priežiūros atstovą.

GEDIMAS PRIEŽASTIS VEIKSMAS

	Perkaitimas	Palaukite 15 minučių, kol įrenginys atvės. Taip gali atsitikti, kai aplinkos temperatūra yra aukšta ir įrenginys be perstojo naudojamas be pertraukos.
Įrenginys neužsiveda.	Baterija	Patikrinkite, ar akumuliatorius yra visiškai įkrautas, ar nėra vandens patekimo požymių ir ar jis nėra pažeistas.Pabandykite panaudoti akumuliatorių kitame įrenginyje, kad įsitikintumėte, jog jis tinkamai veikia.
	Rinktuvas	Įdėkite rinktuvą, kaip nurodyta ant jo šono esančiose etiketėse, ir įsitikinkite, kad jis yra iki galo įtaisytas, o priekinis fi ksatorius – užfi ksuotas.
	Peilio gaubto plokštė	Įsitikinkite, kad visi 4 peilio gaubto plokštės varžtai yra iki galo priveržti.
Įrenginys išsijungia.	Įvyko įrenginio perkrova (pvz., smulkinama medžiaga užstrigo, šaka per kieta)	Pašalinkite užsikimšimą (jei reikia, junkite atbulinės eigos režimą). Vėl junkite įrenginį.
	Įsijungė akumuliatoriaus apsaugos funkcija (pvz., smulkinama medžiaga užstrigo, šaka per kieta)	Pašalinkite užsikimšimą. Išimkite ir vėl įdėkite akumuliatorių į įrenginį. Vėl junkite įrenginį.

Šioje naudojimo instrukcijoje nurodytos keliamos vibracijos vertės nustatytos atsižvelgiant i standartinį bandymo metodą, todėl jas galima palyginti su kitų elektrinių įrankių keliama vibracija. Jos taip pat gali būti naudojamos preliminariam vibracijos poveikiui įvertinti.

Deklaruojamos vibracijos ir skleidžiamo triukšmo vertės atspindi pagrindinius jrenginio taikymo būdus. Tačiau, jei šiuo jrenginiu atliekami kiti darbai, naudojant kitus priedus arba prastai prižiūrimus priedus, keliamos vibracijos ir triukšmo vertės gali skirtis. Šiomis sąlygomis gali žymiai padidėti vibracijos poveikio lygiai per visą darbo laiką. Vertinant vibracijos ir triukšmo poveikio lygi per tam likra darbo laikotarpį, reikia atsižvelgti ne tik į laiką, kai jrenginys veikia, bet ir į tą laiką, kai jrenginys yra išjungtas, ir į laiką, kai jis veikia tuščiaja eiga be apkrovos. Šiomis sąlygomis gali žymiai sumažeti vibracijos poveikio lygis per visą darbo laiką.

Nustatykite papildomas saugos priemones, skirtas operatoriui apsaugoti nuo vibracijos ir triukšmo poveikio, pvz., techniškai prižiūrėkite jrenginį ir priedus, laikykite rankas šiltai (vibracijos atveju) ir organizuokite darbo pamainas.

ET

HOIATUS

Papildant bet kokias jstatymuose numatytas perkant atsirandančias teises, šiam jrenginiui taikoma toliau nurodyta garantija.

1. Vartotojams suteikiama 24 mėnesių trukmės garantija nuo įrenginio jsigijimo datos. Ši data turi būti nurodyta sąskaitoje faktūroje ar kitame pirkimą įrodančiame dokumente. Šis įrenginys skirtas tik vartotojų rinkai ir asmeniniam naudojimui. Todėl garantija netaikoma, jei įrenginys naudojamas profesinėms ar komercinėms reikmėms.

2. Isigijus tam tikrus sodo jrenginius (AC/DC), suteikiama galimybė pratęsti garantija, kad ji galiotų ilgiau, nei nurodyta pirmiau, naudojantis registracija interneto svetainėje www.ryobitools.eu. Ar galima pratęsti jrenginio garantinį laikotarpį, ališkiai nurodoma parduotuvėse ir (arba) ant jrenginio pakuotės, ir (arba) jrenginio dokumentuose. Galutinis naudotojas turi užregistruoti savo naujai išigyta jrenginį per 30 dienų nuo išigijimo datos. Galutinis naudotojas gali registruotis išplėstinei garantijai savo gyvenamojoje šalyje, jei ji nurodyta internetinėje registracijos formoje, kurioje siūloma tokia galimybė. Be to, galutiniai naudotojai turi sutikti su duomenų, kuriuos reikia jvesti internetu, saugojimu ir svetainės naudojimo sąlygomis. Kaip išplėstinės garantijos įrodymas naudojamas registracijos patvirtinimo kvitas, atsiunčiamas el. paštu, ir originali sąskaita faktūra, kurioje nurodyta išigijimo data.

3. Ši garantija apima visus garantiniu laikotarpiu aptiktus jrenginio trūkumus, atsiradusius dėl gamybos arba medžiaginių defektų nuo jsigijimo datos. Ši garantija ribojama remontu ir (arba) pakeitimu, ji neapima jokių kitų jsipareigojimų, įskaitant (bet tuo neapsiribojant) šalutinius arba antrinius nuostolius. Garantija anuliuojama, jei jrenginys buvo naudojamas netinkamai, naudojamas ne pagal naudojimo instrukcija arba netinkamai prijungtas. Ši garantija netaikoma:

- jokiai jrenginiui padarytai žalai, kurią lėmė netinkama techninė priežiūra; - jokiam jrenginiui, kuris buvo keičiamas ar modifikuojamas;

- jokiam jrenginiui, kurio originalüs identifikavimo ženklai (prekės ženklas, serijos numeris) buvo sugadinti, pakeisti arba pašalinti;

– jokiai žalai, kurią lėmė naudojimo instrukcijos nesilaikymas;

– jokiems CE ženklu nepažymėtiems jrenginiams;

- jokiam jrenginiui, kurj bandė remontuoti nekvalifikuoti asmenys arba kuris buvo remontuojamas be „Techtronic Industries“ leidimo;

– jokiam jrenginiui, kuris buvo prijungtas prie netinkamo maitinimo tinklo (netinkamos srovės, įtampos, dažnio);

– jokiam jrenginiui, kuris buvo naudojamas su netinkamu degalų mišiniu (degalai, alyva, maišymo santykis);

- jokiai žalai, kurią lėmė išorinis poveikis (cheminis, fizinis, smūgiai) arba pašalinės medžiagos;

– dévimosioms dalims;

- netinkamam naudojimui, jrenginio perkrovai;

– nepatvirtintų priedų arba dalių naudojimui;

– Jokiam regulariam karbiuratorių reguliavimui arba priežiūros ir valymo darbams

- Komponentams (dalims ir priedams), kurie natūraliai dėvisi, iškaitant (bet tuo neapsiribojant) spyruoklines galvutes, pavarų diržus, sankabą, gyvatvorių genėtųvų ar žoliapjovių geležtes, diržus, trosinį droselį, angliinus šepetėlius, maitinimo kabelį, virbus, fetro poveržles, prikabinimo kaiščius, pūstuvo ventilatorius, pūstuvo ir siurbilo vamzdžius, siurbilo maišą ir diržus, kreipiamuosius strypus, pjūklo grandines, žarneles, jungiamąsias detales, purškimo antigalius, ratus, purškimo liestukus, vidines rites, išorines rites, pjovimo vielą, uždegimo žvakes, oro filtrus, duju filtrus, mulčiavimo geležtes ir pan.

1. Prireikus atlikti priežiūros darbus, jrenginį reikia siųsti arba atvežti RYOBI igaliotajam priežiūros centrui, nuroytam kiekvienos šalies priežiūros centru adresų sąraše. Kai kuriose šalyse vietinis RYOBI atstovas siunčia jrenginį RYOBI priežiūros organizacijai. Siunčiant jrenginį RYOBI priežiūros centrui, reikia saugiai įj supakuoti pašalinant visas pavojingas medžiagas, pvz., benziną, nuroyti ant pakuotės siuntėjo adresą ir pridėti trumpą gedimo aprašymą.

2. Pagal šią garantiją remontas / keitimas atliekami nemokamai. Tokie veiksmai nelaikomi garantijos pratęsimu arba naujo garantinio laikotarpio pradžia. Dalys arba jrenginiai, kuriuos pakeitême, tampa mūsų nuosavybe. Kai kuriose šalyse pristatymo ir pašto išlaidas turi padengti siuntėjas. Istatymuose numatytos jūsų teisės, atsirandančios perkant jrenginį, lleka nepakeistos

3. Ši garantija galioja Europos Bendrijos šalyse, Šveicarijoje, Islandijoje, Norvegijoje, Lichtenšteine, Turkijoje, Rusijoje ir Jungtinėje Karalystėje. Jei gyvenate ne šiose šalyse, kreipkitės į igaliotąji RYOBI atstovą ir sužinokite, ar jums taikoma kita garantija.

IGALIOTAS TECHNINĖS PRIEŽIŪROS CENTRAS

Jei turile kokių nors pageidavimų ar problemų, susijusių su šiuo gaminiu, galite kreiptis į artimiausią igaliotąjī techninės priežiūros centraų apsilankydami www.nyobitools.eu arba tiesiogiai: Techtronic Industries GmbH, Max Eyth Straße 10, 71364 Winnenden, Germany. Nurodykite etiketėje išspausdintą serijos numerį ir gaminio tipą.

ET RYOBI GARANTIITINGIMUSED

Prekės ženklas: RYOBI | Gamintojas ^1 | Modelio numeris ^2 | Serijinio numerio diapazonas ^3 Mes atsakingai pareiškiame, kad toliau minimas gaminys atitinka nurodytus Europos direktyvas, Europos reglamentus ir darniosius standartus ^4

Išmatuotas akustinis lygis.... 91,1 dB(A)

Garantuotas akustinis lygis.... 93 dB(A)

Atitikties įvertinimo metodas pagal direktyvos 2000/14/EC, V Priedą su pataisomis 2005/88/EC.

Igaliotas sudaryti technini failą:⁵
