Ürün Tipi	Akülü Yüksek Basınçlı Temizleyici
Marka	Kärcher
Model	KHB 1844
Boyutlar (U x G x Y)	292 x 89 x 228 mm
Ağırlık (akü hariç)	1,3 kg
Çalışma Gerilimi	18 V (lityum iyon akü)
Maks. Çalışma Basıncı	2,1 MPa (21 bar)
İzin Verilen Maks. Basınç	2,4 MPa (24 bar)
Maks. Su Besleme Basıncı	1,0 MPa (10 bar)
Maks. Besleme Sıcaklığı	40 °C
Maks. Emme Yüksekliği	0,5 m
Çalışma Süresi (18/25 akü ile)	14 dakika (tam şarjda)
Ses Basıncı Seviyesi LpA	70 dB(A)
Ses Gücü Seviyesi LWA	84 dB(A)
El-Kol Titreşimi	2,2 m/s²
Güç Kaynağı	Kärcher Battery Power 18 V Akü (ayrı satılır)
Koruma Sınıfı	III
Su Besleme Bağlantısı	Standart hızlı bağlantı (en az 1/2 inç hortum)
Ana Fonksiyonlar	Düz jet temizleme, rezervuarlardan emme, deterjanla çalışma
Bakım ve Temizlik	Su bağlantısındaki filtrenin temizlenmesi; bakım gerektirmeyen cihaz
Güvenlik	Ana anahtar kilidi, kuru çalışmaya karşı koruma
Yedek Parçalar ve Aksesuarlar	Handheld özel aksesuarları (mavi tıpa); akü ve şarj cihazı isteğe bağlı
Garanti	Ülke koşullarına göre (malzeme ve üretim hataları)
Uygun Kullanım	Yalnızca özel ev kullanımı (makineler, araçlar, binalar vb. temizliği)

Sık sorulan sorular - KHB 1844 Kärcher

Kärcher KHB 1844 ile hangi akü kullanılır?

Cihaz yalnızca Kärcher Battery Power 18 V akü ile çalışır. Akü teslimat kapsamında değildir.

Akü nasıl şarj edilir?

Standart Kärcher Battery Power 18 V şarj cihazını kullanın (ayrı satılır). Şarj cihazı ve akünün kullanım kılavuzunu izleyin. Hasarlı bir aküyü asla şarj etmeyin.

Cihaz musluğa bağlanmadan kullanılabilir mi?

Evet, isteğe bağlı emme hortumu (SH 5 Handheld) ile açık bir rezervuardan (kova, varil) su emebilir. Maksimum emme yüksekliği 0,5 m'dir.

Cihaz basınç yapmazsa ne yapmalıyım?

Su musluğunun tamamen açık olduğunu, su bağlantısındaki filtrenin tıkalı olmadığını ve memenin kirli olmadığını kontrol edin. Gerekirse memeyi bir iğne ile temizleyin.

Bu temizleyici ile deterjan nasıl kullanılır?

Deterjanı kuru yüzeye idareli bir şekilde uygulayın, kurumadan etki etmesini bekleyin, ardından basınçlı jet ile durulayın. Tercihen Kärcher püskürtme şişeleri kullanın.

Kullanım sırasında cihaz kendi kendine duruyor, neden?

Bu, cihazın veya akünün aşırı ısınmasından kaynaklanır. Aküyü çıkarın ve her şeyi soğumaya bırakın. Güneşe maruz bırakmaktan kaçının.

Ne tür bir bahçe hortumu kullanmalıyım?

En az 1/2 inç (13 mm) çapında ve en az 7,5 m uzunluğunda, standart hızlı bağlantı ile donatılmış güçlendirilmiş bir bahçe hortumu.

Cihaz dona karşı dayanıklı mı?

Hayır, cihazı 0 °C'nin altındaki sıcaklıklarda kullanmayın. Don pompaya zarar verebilir.

Su bağlantısının filtresi nasıl temizlenir?

Hortum bağlantısını çıkarın, süzgeci çıkarın, akan su altında temizleyin ve yerine takın. Yerine takmadan önce hasarlı olmadığını kontrol edin.

Aksesuarlar ve yedek parçalar nerede bulunur?

Yalnızca Handheld (mavi tıpa) ibaresini taşıyan orijinal Kärcher aksesuarlarını kullanın. www.kaercher.com adresini veya bayinizi ziyaret edin.

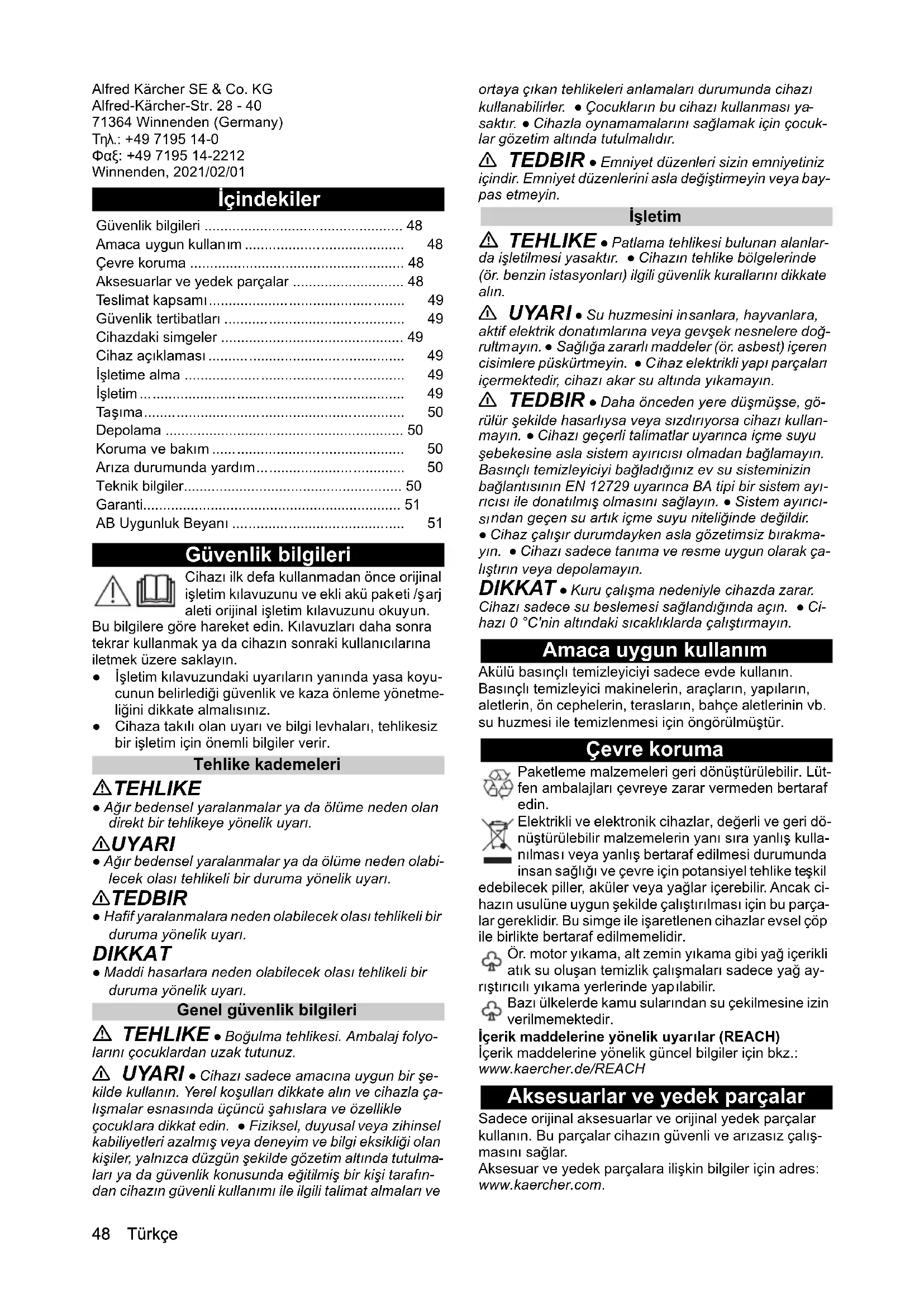

KULLANIM KILAVUZU KHB 1844 Kärcher

Güvenlik bilgileri 48

Amaca uygun kullanım 48

Çevre koruma 48

Aksesuarlar ve yedek parçalar 48

Teslimat kapsamı 49

Güvenlik tertibatları 49

Cihazdaki simgeler 49

Cihaz açıklaması 49

İşletime alma 49

İşletim 49

Taşıma.... 50

Depolama 50

Koruma ve bakım 50

Arıza durumunda yardım.... 50

Teknik bilgiler.... 50

Garanti....51

AB Uygunluk Beyani 51

Güvenlik bilgileri

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli akü paketi /şarj aleti orijinal işletim kılavuzunu okuyun.

Bu bilgilere göre hareket edin. Kılavuzları daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

• İşletim kılavuzundaki uyarıların yanında yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.
• Cihaza takılı olan uyarı ve bilgi levhaları, tehlikesiz bir işletim için önemli bilgiler verir.

Tehlike kademeleri

TEHLIKE

- Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

⚠UYARI

- Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBIR

- Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

DIKKAT

- Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Genel güvenlik bilgileri

⚠️ TEHLIKE • Boğulma tehlikesi. Ambalaj folyolarını çocuklardan uzak tutunuz.

⚠️ UYARI • Cihazı sadece amacına uygun bir şekilde kullanın. Yerel koşulları dikkate alın ve cihazla çalışmalar esnasında üçüncü şahıslara ve özellikle çocuklara dikkat edin. • Fiziksel, duyusal veya zihinsel kabiliyetleri azalmış veya deneyim ve bilgi eksikliği olan kişiler, yalnızca düzgün şekilde gözetim altında tutulmaları ya da güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve

ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler. • Çocukların bu cihazı kullanması yasaktır. • Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır.

TEDBIR • Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

İşletim

⚠️ TEHLIKE • Patlama tehlikesi bulunan alanlarda işletilmesi yasaktır. • Cihazın tehlike bölgelerinde (ör. benzin istasyonları) ilgili güvenlik kurallarını dikkate alın.

⚠️ UYARI • Su huzmesini insanlara, hayvanlara, aktif elektrik donatımlarına veya gevşek nesnelere doğrultmayın. • Sağlığa zararlı maddeler (ör. asbest) içeren cisimlere püskürtmeyin. • Cihaz elektrikli yapı parçaları içermektedir, cihazı akar su altında yıkamayın.

TEDBIR • Daha önceden yere düşmüşse, görülür şekilde hasarlıysa veya sızdırıyorsa cihazı kullanmayın. • Cihazı geçerli talimatlar uyarınca içme suyu şebekesine asla sistem ayıricısı olmadan bağlamayın. Basınçlı temizleyiciyi bağladığıınız ev su sisteminizin bağlantısının EN 12729 uyarınca BA tipi bir sistem ayıricısı ile donatılmış olmasını sağlayın. • Sistem ayıricsından geçen su artık içme suyu niteliğinde değildir.

- Cihaz çalışır durumdayken asla gözetimsiz bırakmayın. • Cihazı sadece tanıma ve resme uygun olarak çalıştırin veya depolamayın.

DIKKAT • Kuru çalışma nedeniyle cihazda zarar. Cihazı sadece su beslemesi sağlandığında açın. • Cihazı 0 °C'nin altındaki sıcaklıklarda çalıştırmayın.

Amaca uygun kullanım

Akülü basınçlı temizleyiciyi sadece evde kullanın. Basınlı temizleyici makinelerin, araçların, yapıların, aletlerin, ön cephelerin, terasların, bahçe aletlerinin vb. su huzmesi ile temizlenmesi için öngörülmüştür.

Çevre koruma

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli atık su oluşan temizlik çalışmaları sadece yağ ayıştırcılı yıkama yerlerinde yapılabilir.

Bazı ülkelerde kamu sularından su çekilmesine izin verilmemektedir.

İçerik maddelerine yönelik uyarılar (REACH)

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızası çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Özel aksesuar

Yalnızca "Elde taşınır" etiketli özel donanımları ve mavi tapaları kullanın.

Akü paketi ve şarj aletine dair uyarılar

Aşağıdakiler özel donanım olarak edinilebilir:

• Teslimat kapsamına dahil olmayan veya ek olarak gerekli olan akü paketleri / şarj aletleri
• Bir hızlı şarj aleti ve daha büyük kapasiteli bir akü paketi

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Güvenlik tertibatları

Cihaz şalteri kilidi

Kilit, cihaz şalterini kilitler ve cihazın istenmeden başlatmasını engeller.

Cihazdaki simgeler

Cihaz içme suyu şebekesine doğrudan bağlanamaz.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklanmaktadır. Modele bağlı olarak teslimat kapsamında farklılıklar bulunur (bkz. ambalaj).

Resimler için grafik sayfasına bakın Şekil A

① Normal temizlik görevleri için düz huzme memesi

② Meme kilit açma tuşu

③ Püskürtme borusu

④ Tip levhası

⑤ Akü paketi kilit açma mekanizması tuşu

⑥ Cihaz şalteri kilidi

⑦ Cihaz şalteri

⑧ İnce filtreli su bağlantısı

⑨ Akülü basınçlı temizleyici

⑩ Su bağlantısı için kavrama

⑪ ** Bahçe hortumu (kumaş takviyeli, en az 1/2 inç (13 mm) çap, en az 7,5 m uzunluk, piyasada satılan hızlı bağlantı ile)

12*Kavramali vakum hortumu

13 *Battery Power 18/25 akü paketi

⑭ *Battery Power 18 V standart şarj aleti

⑮*Katlanabilir tank

* isteğe bağlı, ** ek olarak gerekli

Akü paketi

Cihaz, sadece bir 18 V Kärcher Battery Power akü paketi ile çalıştırılabilir.

İşletime alma

Akü paketinin şarj edilmesi

1. Akü paketini şarj edin (akü paketinin işletim kılavuzuna bakın).

Akü paketinin montajı

1. Akü paketini, duyulur şekilde yerine oturana kadar cihaz yuvasına itin.

Şekil B

Su beslemesi

Bağlantı değerleri için bkz. tip levhası veya Bölüm Teknik bilgiler.

Su tedarik şirketinin yönetmeliklerini dikkate alın.

Su hattına bağlantı

1. Kavramayı, cihazın su bağlantısına vidalayın. Şekil C

2. Bahçe hortumunu (teslimat içeriğine dahil değildir) su bağlantısındaki kavramaya takın.

3. Bahçe hortumunu su beslemesine bağlayın.

4. Su musluğunu tam olarak açın.

Suyu açık hazneden emme

Bu basınçlı temizleyici, yüzey suyunu haznelerde (örn. katlanabilir tank, kova, yağmur fıçısı) veya havuzlardan emmek için uygundur. Cihaz modeline bağlı olarak, teslimat içeriğine uygun bir vakum hortumu ve katlanabilir bir kova dahildir.

Not

Gerekirse, KÄRCHER SH 5 el tipi vakum hortumunu kullanabilirsiniz (özel donanım, sipariş no. 2.644-124.0).

Maksimum emme yüksekliği için bkz. Bölüm Teknik bilgiler.

1. Vakum hortumunu suyla doldurun.

2. Vakum hortumunu cihazın su bağlantısındaki kavramaya takıp bir su kaynağına yerleştirin.

3. Vakum hortumunun havasını tahliye edin.

Not

Gerekirse, vakum hortumunun havasını tahliye etmeden önce huzme borusunu çıkarın.

a Cihazı başlatın (bkz. bölüm Cihazın çalıştırılması).

b Cihazı, vakum hortumunda hava kabarcığı görül-meyene kadar çalıştırın.

c Cihaz şalterini serbest bırakın.

d Cihaz şalterini kilitle emniyete alın.

Huzme borusunun ve memenin takılması

1. Arzulanan huzme borusunu takın ve 90° döndürerek sabitleyin.

2. İstenilen memeyi, duyulabilir şekilde yerine oturana kadar huzme borusuna itin.

Şekil D

Not

Memeyi ayırmak için, memeyi aşağı doğru bastırın ve çekip çıkarın.

İşletim

DIKKAT

Pompanın kuru çalışması

Cihazın hasar görmesi

Cihaz 2 dakika içinde basınç oluşturmazsa cihazı kapatın ve uyarıları takip etmek için bakınız Bölüm Arıza durumunda yardım.

Cihazın çalıştırılması

1. Cihaz şalter kilidini açın.

Şekil E

1. Cihaz şalterine basın.

Temizleme maddesiyle işletim

Not

Araç koruyucu bakımı için KÄRCHER, size temizlik maddesi sprey şişeleri sunar.

Tavsiye edilen temizleme yöntemi

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurutmayın).
2. Çözülen kiri basınç huzmesi ile yıkayın.

İşletmeyi duraklatma

1. Cihaz şalterini serbest bırakın.
2. Cihaz şalterini kilitle emniyete alın.

Akü paketinin çıkartılması

Not

Uzun süre çalışmaya ara verilecekse akü paketini ci-hazdan çıkarın ve yetkisiz kişiler tarafından kullanılmasını engellemek için önlemler alın.

1. Akü paketinin kilidini açmak için akü paketi kilit açma tuşuna aşağıya doğru basın.
2. Akü paketini cihazdan çıkarın.

Şekil F

İşletmenin tamamlanması

1. Cihaz şalterini serbest bırakın.
2. Su musluğunu kapatın.
3. Cihaz şalterine basın. Cihazdaki mevcut basınç azaltılır.
4. Cihazı su beslemesinden ayırın.
5. Cihaz şalterini kilitle emniyete alın.
6. Akü paketini çıkartın (bkz. Bölüm Akü paketinin çıkartılması).

Taşıma

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Taşıma sırasında cihazın ağırlığını dikkate alın.

1. Cihazı taşıt içerisinde taşırken, kayma ve devrilmeye karşı emniyete alın.

Depolama

TEDBIR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur Depolama sırasında cihazın ağırlığına dikkat edin.

• Cihazı sadece iç mekanlarda yataklayın.
• Cihazı düz bir zemin üzerine yerleştirin.

Koruma ve bakım

TEHLIKE

Yanlış temizleme

Kisa devre

Cihazdaki bütün çalışmalardan önce cihazı kapatın ve akü paketini çıkarın.

Cihazı bir hortumla veya yüksek basınçlı suyla temizle-meyin.

DIKKAT

Yanlış temizleme

Hasar tehlikesi.

Aşındırıcı veya agresif temizlik maddeleri kullanmayın. Cihaz bakım gerektirmez.

Cihazı temizleme

1. Cihazı nemli bir bezle temizleyin.

Su bağlantısındaki süzgeci temizleyin

DIKKAT

Su bağlantısında hasarlı süzgeç

Su kirliliği nedeniyle cihazın zarar görmesi

Su bağlantısına takmadan önce süzgeçte hasar olup olmadığını kontrol edin.

Gerekirse su bağlantısındaki süzgeci temizleyin.

1. Kavramayı su bağlantısından çıkarın.

2. Süzgeci çıkarın.

3. Süzgeci akan su altında yıkayın.

4. Süzgeci su bağlantısına takın.

Arıza durumunda yardım

TEHLIKE

Akım altında olan parçalara temas

Elektrik çarpması

Cihazdaki bütün çalışmalardan önce cihazı kapatın ve akü paketini çıkarın.

Onarım çalışmalarını ve elektrikli yapı parçaları üzerindeki çalışmaların sadece yetkili müşteri hizmetleri tarafından yapılmasıını sağlayın.

Küçük arızaları aşağıdaki açıklamalar doğrultusunda kendiniz giderebilirsiniz.

Emin olmadığınız durumlarda lütfen yetkili müşteri hizmetleri ile iletişime geçin.

Cihaz çalışmıyor

Akü paketi, cihaza doğru şekilde yerleştirilmemiş

1. Akü paketini, duyulur şekilde yerine oturana kadar cihaz yuvasına itin.

Akü paketinin şarj seviyesi çok düşük

1. Akü paketini şarj edin.

Akü paketi aşırı ısınmış

1. Akü paketini cihazdan çıkarın ve soğumaya bırakın.

2. Cihazı ve akü paketini güneşin altına koymayın.

Akü paketi veya şarj aleti arızalı

1. Akü paketini veya şarj aletini değiştirin.

Cihaz, kendiliğinden kapanıyor

Cihazın veya akü paketinin aşırı ısınması

1. Cihazın veya akü paketinin soğumasını bekleyin.

Cihaz, basınç oluşturmuyor

Meme kirli

1. Enjektör deliklerindeki kirlenmeleri bir iğne ile temizleyin.

2. Memeyi önden suyla durulayın.

Su beslemesi çok düşük

1. Su musluğunu tam olarak açın.

2. Su girişinde yeterli pompalama miktarını kontrol edin.

3. Su bağlantısındaki ince filtreyi kontrol edin.

Cihaz sızdırıyor

1. Cihazın az miktarda sızdırması teknik açıdan zorun-ludur. Güçlü sızıntıda yetkili müşteri hizmetlerini gö-revlendirin.

Teknik bilgiler

Cihaz performans verileri

Çalışma gerilimi V 18
Koruma sınıfı		III
Battery Power 18/25 akü paketi ile tam dolu akü şarjında işletim süresi (maks.)	min 14
Çalışma basıncı	MPa	2,1
İzin verilen maks. basınç	MPa	2,4
Su bağlantısı
Giriş basıncı (maks.)	MPa	1,0
Giriş sıcaklığı (maks.)	°C	40
Emme yüksekliği (maks.)	m	0,5

Boyutlar ve ağırlıklar
Akü paketi hariç ağırlık	kg	1,3
Uzunluk x genişlik x yükseklik	mm	292 x 89 x 228

EN 60335-2-79 uyarınca tespit edilen değerler
El-kol titreşim değeri	m/s ^2	2,2
Belirsizlik K	m/s ^2	0,7
Ses basınç seviyesi L _pA	dB(A)	70
Belirsizlik K _pA	dB(A)	2
Ses gücü seviyesi L _WA + Belirsizlik K _WA	dB(A)	84

Teknik değişiklik hakkı saklıdır.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fışı ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

AB Uygunluk Beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut ta sarımı yapı tarzı ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder. Ürün: Basınç temizleyicisi (şarlıı işletim) Tip: 1.328-xxx

İlgili AB direktifleri

2014/35/AB

2014/30/AB

2011/65/AT

2000/14/EG

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 60335-2-54

EN 62233: 2008

EN 55014-1: 2017

EN 55014-2: 2015

EN IEC 63000:2018

Uygulanan uygunluk değerlendirme yöntemi

2000/14/EG: Ek V

Ses gücü seviyesi dB(A)

Ölçülen: 82

Garanti edilen: 84

Aşağıda imzası olan, yönetim adına ve yönetim yetkisine sahip olarak hareket eder.

H. Jenner

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
