KULLANIM KILAVUZU ID503AC Vonroc

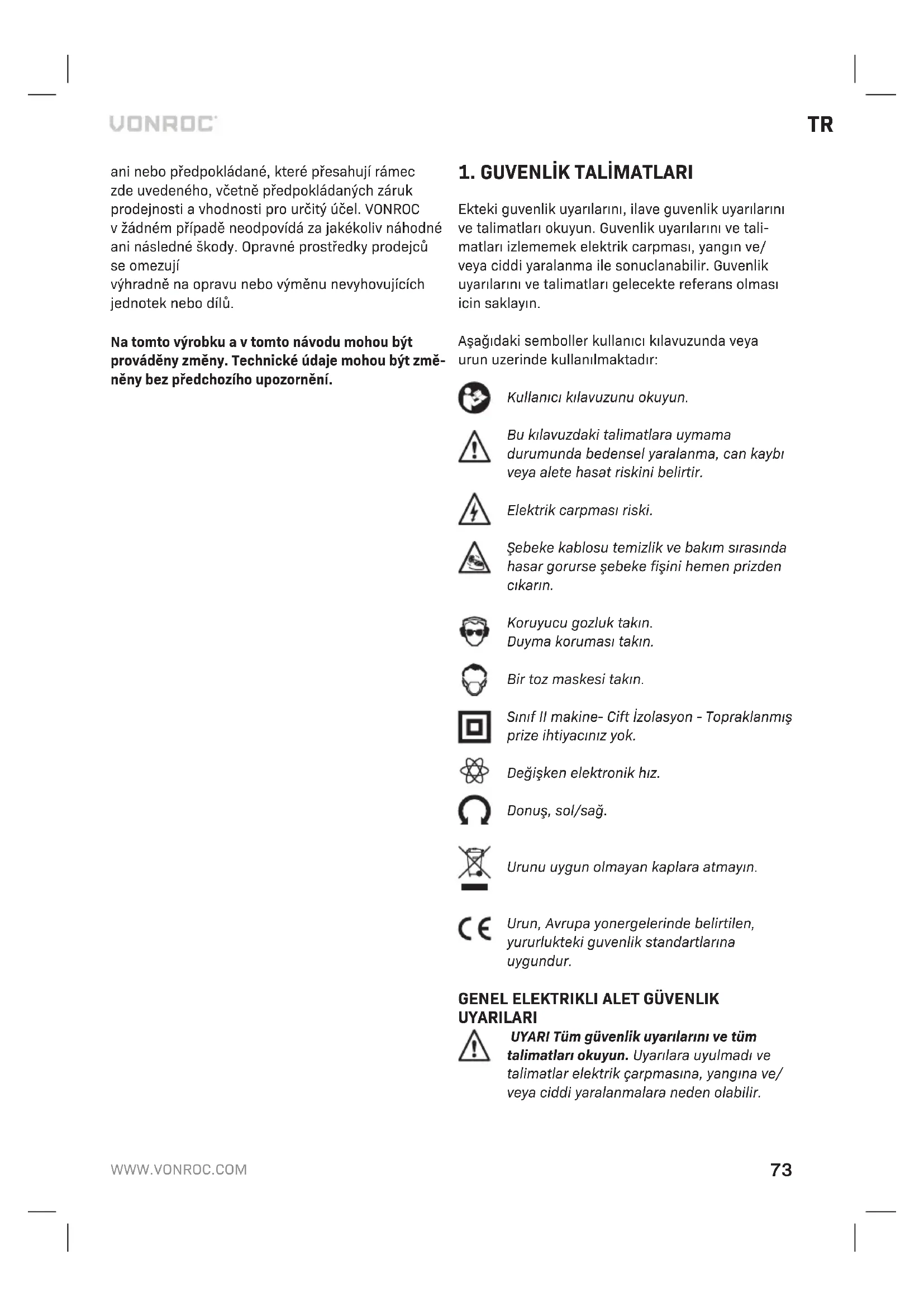

Ekteki guvenlik uyarılarını, ilave guvenlik uyarılarını ve talimatları okuyun. Guvenlik uyarılarını ve tali- matları izlememek elektrik carpması, yangın ve/ veya ciddi yaralanma ile sonuclanabilir. Guvenlik uyarılarını ve talimatları gelecekte referans olması icin saklayın. Aşağıdaki semboller kullanıcı kılavuzunda veya urun uzerinde kullanılmaktadır: Kullanıcı kılavuzunu okuyun. Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir. Elektrik carpması riski. Şebeke kablosu temizlik ve bakım sırasında hasar gorurse şebeke fişini hemen prizden cıkarın. Koruyucu gozluk takın. Duyma koruması takın. Bir toz maskesi takın. Sınıf II makine- Cift İzolasyon - Topraklanmış prize ihtiyacınız yok. Değişken elektronik hız. Donuş, sol/sağ. Urunu uygun olmayan kaplara atmayın. Urun, Avrupa yonergelerinde belirtilen, yururlukteki guvenlik standartlarına uygundur.

GENEL ELEKTRIKLI ALET GÜVENLIK

UYARILARI UYARI Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara uyulmadı ve talmatlar elektrk çarpmasına, yangına ve/ veya cdd yaralanmalara neden olablr.74

Tüm uyarıları ve talimatları gelecekte başvurmak üzere saklayın. Uyarılardaki “elektrikli alet” terimi, şebeke elektriği ile çalışan (kablolu) elektrikli alet veya pil ile çalışan (kablosuz) elektrikli alet anlamına gelir.

1) İş aşanı güvenliği

a) İş alanını temiz ve aydınlık tutun. Dağınık veya karanlık bölgeler, kazalara davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun var olduğu patlayıcı atmosferlerde kul- lanmayın. Elektrikli aletler, tozu veya dumanları ateşleyebilecek kıvılcımlar oluşturur. c) Bir elektrikli aleti kullanırken, çocukları ve çevredekileri uzak tutun. Dikkatiniz dağılırsa kontrolü kaybedebilirsiniz.

2) Elektrik güvenliği

a) Elektrikli alet fişleri, prize uygun olmalıdır. Fişi, hiçbir şekilde modifiye etmeyin. Topraklı elektrikli aletlerle, herhangi bir fiş adaptörü kullanmayın. Modifiye edilmemiş fişler ve buna uygun prizler, elektrik çarpması riskini azaltır. b) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı yüzeylerle temastan kaçının. Eğer vücudunuz topraklanmışsa, elektrik çarpması riski daha fazla olur. c) Elektrikli aletleri yağmura veya ıslaklığa maruz bırakmayın. Bir elektrikli alete su girmesi duru- munda, elektrik çarpması riski artacaktır. d) Kabloya kötü davranmayın. Kabloyu taşıma amacıyla, elektrikli aleti ya da elektrikli aletin fişini çekmek için kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolaşmış kablolar, elektrik çarpması riskini artırır. e) Bir elektrikli aleti dış mekanlarda kullanır- ken, dış mekan kullanımına uygun bir uzatma kablosu kullanın. Dış mekan kullanımına uygun ir kablo kullanıldığında, elektrik çarpması riski azalır. f) Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarp- ması riskini azaltır.

Elektrikli aleti kullanırken tetikte kalın, ne yap- tığınıza dikkat edin ve sağduyulu davranın. Bir elektrikli aleti yorgun olduğunuzda ya da uyuş- turucu, alkol veya ilaç etkisindeyken kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmalara neden olabilir. b) Kişisel koruyucu donanım kullanın. Her zaman göz koruması takın. Uygun durumlar için kulla- nılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya kulak tıkacı gibi koruyucu donanımlar, kişisel yaralanma riskini azaltacaktır.

Kasıtsız çalışmayı önleyin. Bir elektrik kaynağını ve/veya pil takımını bağlamadan, aleti kaldırma- dan ya da taşımadan önce elektrikli aletin anah- tarının kapalı durumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtar üzerindey- ken taşımak veya anahtarı açık elektrikli aletleri harekete geçirmek kazalara davetiye çıkarır. d) Elektrikli aleti açık duruma getirmeden önce her türlü ayar anahtarını çıkarın. Elektrikli aletin dönen bir parçasında kalan bir anahtar, kişisel yaralanmalara neden olabilir. e) Fazla uzanmayın. Ayaklarınızı sağlam basın ve her zaman dengeli olun. Böylece beklenmeyen durumlarda elektrikli aleti daha iyi kontrol edebi- lirsiniz. f) Uygun kıyafetler giyin. Bol kıyafetler giymeyin, takılar takmayın. Saçınızı, kıyafetlerinizi ve eldivenlerinizi, hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saç, hareketli parçalara takılabilir. g) Eğer cihazlar toz giderme ve toplama tesislerinin bağlantısı için sağlanmışsa, bunların bağlandı- ğından ve düzgün bir şekilde kullanıldığından emin olun. Toz toplama ile tozla ilgili tehlikeleri azaltılabilir.

Aletlerin sık kullanılmasından edindiğiniz bilgi birikiminin sizi aşırı rehavete sürüklemesine izin vermeyin ve araç güvenliği ilkelerini göz ardı etmeyin. Dikkatsiz bir hareket, bir saniyeden bile kısa sürede ciddi yaralanmalara neden olabilir.

4) Elektrikli alet kullanımı ve bakımı

Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarım amacına uygun olarak işi daha iyi yapacaktır.

Eğer anahtarlar açılıp kapatılamıyorsa, elektrikli aleti kullanmayın. Anahtarla kumanda edilemeyen elektrikli aletler tehlikelidir ve tamir edilmelidir. c) Herhangi bir ayar, aksesuar değişimi ya da depolama işleminden önce elektrikli aletin fişini elektrik kaynağından çıkarın ve/veya pil takımını elektrikli aletten çıkarın. Bu tür önleyici güvenlik75

önlemler, elektrkl aletn kazara çalışma rskn azaltır. d) Boş durumdak elektrkl aletler çocukların er- şemeyeceğ br yerde muhafaza edn ve elektrkl aletn nasıl çalıştığını ya da bu talmatları bl- meyen kşlern elektrkl alet kullanmasına zn vermeyn. Elektrkl aletler, eğtmsz kullanıcıların elnde tehlkel olur. e) Elektrkl aletlern bakımını yapın. Hatalı ayarlar veya hareketl parçaların bağlanması, parça kırıl- maları ve elektrkl aletn çalışmasını etkleyeb- lecek dğer durumlar çn kontrol gerçekleştrn. Eğer herhang br hasar varsa, elektrkl alet kul- lanılmadan önce tamr edlmeldr. Çoğu kazaya bakımı y yapılmayan elektrkl aletler neden olur. f) Kesme aletlern keskn ve temz tutun. Bakımı y yapılan ve keskn kenarlara sahp kesme aletlernde donmalar daha az yaşanır ve kontrol edlmeler daha kolay olur.

Elektrkl alet, aksesuarlarını ve torna kalemlern bu talmatlara uygun olarak kullanın, çalışma koşullarını ve gerçekleştrlecek olan ş dkkate alın. Elektrkl aletn kullanım amacı dışında kulla- nılması, tehlkel durumlarla sonuçlanablr. h) Tutamakları ve tutma yerlern kuru, temz ve yağdan arındırılmış şeklde muhafaza edn. Kaygan tutamaklar ve tutma yerler, beklenmedk durumlarda aletn güvenl şeklde taşınmasına ve kontrol edlmesne zn vermez.

a) Elektrkl aletnzn servs şlemlern, yalnızca aynı yedek parçaları kullanan vasıflı br tamr- cnn yapmasını sağlayın. Bu, elektrkl aletn güvenlğnn korunmasını sağlayacaktır.

DARBELİ DELİCİLER İÇİN İLAVE

Bu makine hafif işler için uygundur. Makineyi aşırı yüklemeyin. a) Darbeli delme yaparken kulak koruyucuları takın. Gürültüye maruz kalma işitme kaybına neden olabilir. b) Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir. c) Elektrikli aleti izole edilmiş tutma yüzeylerin- den tutun, bir işlem gerçekleştirirken kesme aksesuarı gizli tellerle veya kendi kordonuyla temas edebilir. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık me- tal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir. Elektrik güvenliği Elektrikli makineleri kullanırken yangın, elektrik çarpması ve bedensel yaralanma riskini azaltmak için ülkenizde geçerli güvenlik düzenlemelerine her zaman uyun. Aşağıdaki güvenlik talimatlarını ve ayrıca ekteki güvenlik talimatlarını okuyun. Güç kaynağının voltajının, anma değeri plakası etiketi üzerindeki voltaja karşılık geldiğini her zaman kontrol edin. corres- ponds to the voltage on the rating plate label. Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok. Elektrikli aleti nemli bir konumda çalıştırmak kaçınılmazsa, kaçak akım cihazı (RCD) korumalı bir kaynak kullanın. RCD kullanımı elektrik çarpması riskini azaltır.

Kullanım amacı Darbeli matkabınız ahşap, metal ve plastikte delik delme; tuğla ve betonda darbeli delme için tasar- lanmıştır. TEKNIK SPESIFIKASYONLAR Model No. ID503AC Şebeke voltajı 220-240 V~Şebeke frekansı 50/60 HzGüç girişi 1100WYüksüz hız (1) 0-1.200/minYüksüz hız (2) 0-3.100/minDarbe hızı (1) 0-19.200/minDarbe hızı (2) 0-49.600/minTaille du mandrin 13 mmMaks. matkap ucu çapı AhşapBetonÇelik30 mm 20 mm13 mmAğırlık 3,3 kgSes basınç seviyesi L 94 + 3 dB(A)Ses güç seviyesi L 105 + 3 dB(A)76

El-kol vibrasyonu, a h,D (Metali delme)4,156 + 1,5 m/s Betonda perküsyon sondajı,

h,ID 11,897 + 1,5 m/s

Vibrasyon seviyesi Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN62841; içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirme- si olarak kullanılabilir:

• aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir;

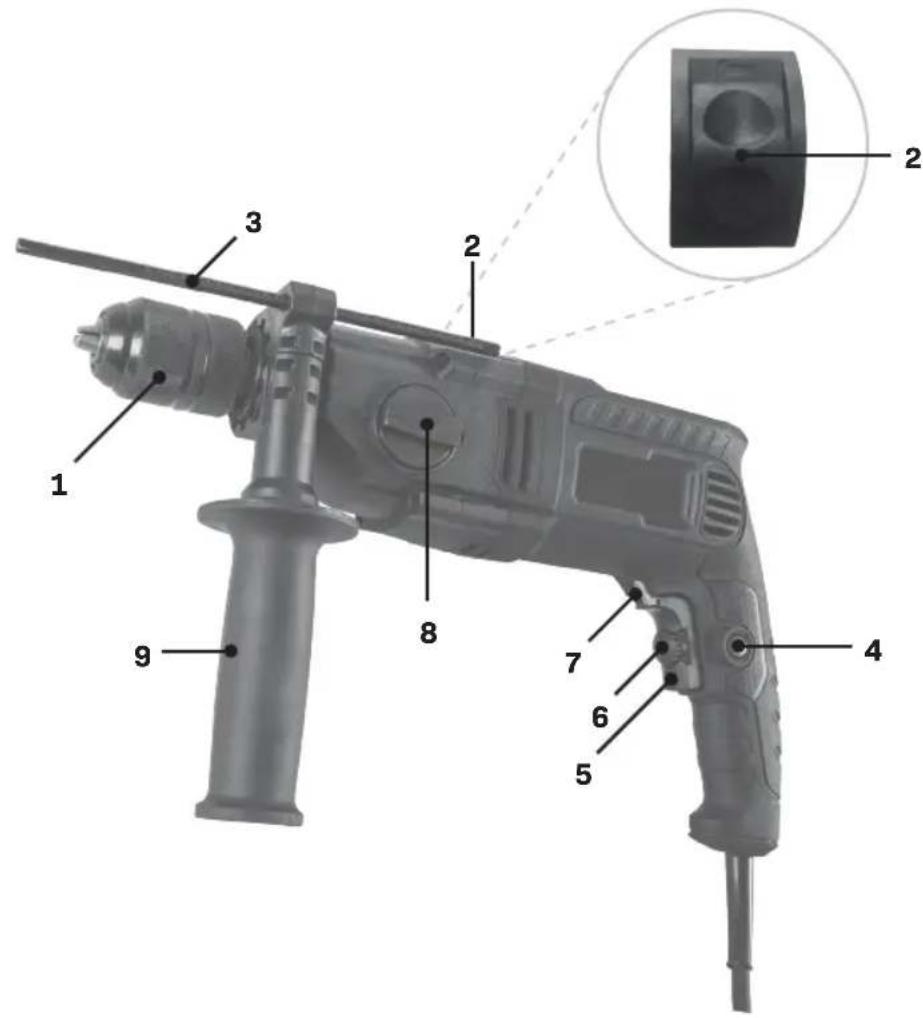

• aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir. Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun. ACIKLAMA Metindeki numaralar sayfa 2’teki semalari isaret etmektedir. Şekil A

2. İşlev seçim anahtarı

3. Derinlik durdurma

4. Kilitleme düğmesi

5. Açma / Kapama anahtarı

6. Hız ayarlama tekeri

7. Sol/sağ dönme anahtarı

• İlave tutamağı (9) kovan (1) üzerinden kaydırın.

• İlave tutamağı (9) gerekli konuma çevirin.

• İlave tutamağı (9) sıkıştırın. Sökme

• İlave tutamağı(9). gevşetin.

• İlave tutamağı (9) kovan (1) üzerinden sökün. Matkap uçlarını değiştirmek ve çıkarmak (Şek. A - B) Makine, aşağıdaki matkap uçlarıyla kullanıma uygundur:

• Ahşap (HSS-Yüksek Hız Çeliği)

• Metal (HSS-Yüksek Hız Çeliği)

• Beton / Taş (sert metal) Uçları değiştirmeden önce önce elektrik fişini duvar prizinden çıkarın. Kullanım sırasında uçları düzenli olarak kon- trol edin. Küt uçlar tekrar sivriltilmeli veya değiştirilmelidir.

• Ön manşonu (1) saat yönünde çevirerek ve aynı anda arka manşonu (11) tutarak veya saatin ters yönünde çevirerek kovanı (10) açın ve ucu kovan açıklığına yerleştirin.

• Ucu, ön manşonu (11) saatin ters yönünde çevirirken aynı anda arka manşonu (10) tutarak veya saat yönünde çevirerek sıkıştırın. Derinlik belirleme ayarı (Şekil A)

• Derinlik durdurmayı (3) yan tutamak halkası içindeki delikten yerleştirin.

• Cetveli istenen derinliğe kaydırın.

Darbeli matkaplar kullanıcının çok az baskı yapmasını gerektirir. Alet üzerine uygulanan aşırı baskı motorun gereksiz aşırı ısınmasına ve çalışan aletin yanmasına yol açabilir. Makinenin Açılması/Kapatılması (Şekil A)

Açma/Kapama düğmesine (5) basarak makineyi açın. Açma/Kapama düğmesini (5) bıraktığınızda makine açılacaktır

• Dönme hızı Açma/Kapama düğmesini (5) dönme hızını artırmak için sert basarak veya dönme hızını düşürmek için serbest bırakarak ayarlanabilir. Kilitleme Düğmesi (Şekil A)

• Önce Açma/Kapama düğmesine (5) ve ardından kilitleme düğmesine (4) basarak Açma/Kapama düğmesini (5) kilitleyebilirsiniz.77

• Düğme kilidini serbest bırakmak için; Açma/ Kapama düğmesine (5) tekrar kısaca basın. Maksimum dönme hızını ayarlama (Şekil A)

• Hız ayarlama tekerleğini (6) istenen maksimum dönme hızına çevirerek hızı ayarlayın. Dönüş yönünü değiştirme (Şekil A) Kullanım sırasında dönüş yönünü değiştir- meyin.

• Dönüş yönü saat yönünün tersine: sol/sağ dönüş ayarlama düğmesini (7) ‘‘L’’ konumuna getirin.

• Dönüş yönü saat yönünde: sol/sağ dönüş ayar- lama düğmesini (7) ‘‘R’’ konumuna getirin. İşlev seçme düğmesi (Şekil A) Makineye hasar vermekten kaçınmak için, işlev seçme düğmesinin (2) ayarı ancak makine çalışmıyorken yapılmalıdır.

Delme için işlev seçme düğmesini (2) “ ” konumuna ayarlayın.

• Darbeli delme için işlev seçme düğmesini (2) “ ” konumuna getirin. Dişli seçim anahtarı (Şekil A) Makineye hasar vermekten kaçınmak için, vites seçim anahtarını (8) ayarlama yalnızca makine çalışmıyorken yapılmalıdır.

• Vites seçme anahtarını (8) konum “1” olarak ayarlarsanız, delme hızı 0 ile 1200/dak. arasında ayarlanabilir.

• Vites seçme anahtarını (8) konum “2” olarak ayarlarsanız, delme hızı 0 ile 3.100/dak. arasında ayarlanabilir.

• Vites seçme anahtarı (8) “1” ve “2” arasında kolayca geçiş yapamadığında, ellerinizi kullanarak kovanı (1) biraz döndürün. Bu, dişlilerin doğru konuma oturmasına ve vitesleri daha kolay değiştirmeye yardımcı olacaktır. Kullanıcı ipuçları Makineyi her zaman yan tutamak yerine sabit bir şekilde takılı olarak kullanın - daha konforlu bir şekilde çalışmanın yanı sıra daha hassas delme işlemleri yapabileceksiniz. Dikkat: matkap uçları ve darbeli matkap uçları çok ısınabilir. Delme ve darbeli delme

• Örneğin çok sert betonda yapılacak büyük de- likler için önce deneme amaçlı delme için daha küçük bir uç kullanın, ardından nominal boyutta delin.

• Makineyi 2 elinizle sıkıca tutun. Matkap sıkışa- bilir ve bu yüzden makine aniden dönebilir (özellikle derin delikler delerken).

• Makine üzerine fazla baskı uygulamayın, işi makineye bırakın.

Motorda bakım çalışması yaparken makinenin elektrik kaynağına bağlantısı olmadığından emin olun. Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra duzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Cok inatcı kirleri sabun kopuğuyle ıslatılmış yumuşak bir bezle cıkarın. Benzin, alkol, amonyak vs. gibi cozucu madde- leri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir. CEVRE Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri donuşum konumlarında toplanması gerekir. Yalnızca AT ulkeleri icin Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım icin Avrupa İlkeleri 2012/19/EU’ya ve bunun yerel hukuk cercevesinde uygulamasına gore, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanmalı ve cevre dostu bir yolla imha edilmelidir. GARANTİ VONROC urunleri yuksek kalite standartları doğrultusunda geliştirilmiştir ve ilk satın alımdan itibaren kanunen belirlenen sure boyunca materyal ve işcilik acısından kusursuz olacağı garanti edilmektedir. Bu sure zarfında, kusurlu materyal ve/veya işcilikten dolayı urunde herhangi bir arıza78

meydana gelmesi durumunda, doğrudan VONROC iletişim kurun. Takip eden durumlar bu garanti kapsamı dışındadır:

• Yetkisiz servis merkezleri tarafından yapılan veya yapılmaya teşebbus edilen onarım ve/veya değişiklikler.

• Normal aşınma ve eskime.

• Cihazın kotu ve yanlış kullanılması veya cihaza yanlış bakım yapılması.

• Orijinal olmayan yedek parcaların kullanılması Bu, şirket tarafından acık ya da zımni verilmiş tek garantiyi oluşturur. Belirli bir amac icin ticarete elverişlilik ve uygunluğun zımni garantileri dahil dış gorunuşunun otesine uzanan acık veya zımni başka hicbir garanti yoktur. VONROC herhangi bir arızi veya dolaylı zarardan hicbir halukarda sorumlu olmayacaktır. Bayilerin getireceği cozumler uygunsuz birimlerin veya parcaların onarımı veya değiştirilmesiyle sınırlı olacaktır. Urun ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.79
