ID503AC - Boor Vonroc - Gratis gebruiksaanwijzing en handleiding

Type product	Klopboor
Merk	Vonroc
Model	ID503AC
Voeding	220-240 V~, 50/60 Hz
Opgenomen vermogen	1100 W
Onbelaste snelheid (snelheid 1)	0 - 1200/min
Onbelaste snelheid (snelheid 2)	0 - 3100/min
Slagfrequentie (snelheid 1)	0 - 19 200/min
Slagfrequentie (snelheid 2)	0 - 49 600/min
Boorkopgrootte	13 mm
Max. boordiameter (hout)	30 mm
Max. boordiameter (beton)	20 mm
Max. boordiameter (staal)	13 mm
Gewicht	3,3 kg
Geluidsdrukniveau	94 + 3 dB(A)
Geluidsvermogen	105 + 3 dB(A)
Trilling (boren in metaal)	4,156 + 1,5 m/s²
Trilling (hamerboren in beton)	11,897 + 1,5 m/s²
Beschermingsklasse	II (dubbele isolatie)
Draairichting	Links / Rechts omkeerbaar
Snelheidsregelaar	Elektronisch (via trekker + draaiknop)
Hulphandgreep	Ja, verstelbaar
Diepte-aanslag	Ja, instelbaar
Functies	Boren, hamerboren
Onderhoud	Reinigen met een zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Veiligheidsbril, gehoorbescherming, stofmasker aanbevolen

Veelgestelde vragen - ID503AC Vonroc

Hoe vervang ik de boor op de Vonroc ID503AC klopboor?

Koppel het apparaat los van de stroom. Open de boorkop door de voorste huls met de klok mee te draaien (terwijl u de achterste huls vasthoudt). Plaats de boor en draai de voorste huls tegen de klok in om vast te zetten. Controleer of de boor goed gecentreerd is.

Hoe stel ik de diepte-aanslag in?

Steek de diepte-aanslag in het gat van de zijhandgreep. Schuif de meetlat naar de gewenste diepte en draai vast. Hiermee kunt u gaten met een constante diepte boren.

Hoe schakel ik van boormodus naar hamermodus?

Zorg dat de machine uit staat. Draai de functieschakelaar naar stand 'F' voor hamerboren, of naar de boorstand (boorsymbool) voor normaal boren.

Hoe keer ik de draairichting om?

Zet de machine uit. Verplaats de links/rechts schakelaar naar 'R' voor rechtsom (boren) of naar 'L' voor linksom (schroeven losdraaien). Verander nooit van richting terwijl de motor draait.

Wat is de aanbevolen maximale boorsnelheid?

Gebruik snelheid 1 (0-1200/min) voor grote boren of harde materialen, en snelheid 2 (0-3100/min) voor kleine boren of zachte materialen. Pas de snelheid aan met de draaiknop en de trekker.

Wat zijn de maximale boordiameters voor hout, beton en staal?

Hout: 30 mm, beton: 20 mm, staal: 13 mm. Voor grotere gaten in hard beton, begin met een voorboring met een kleine boor.

Hoe onderhoud ik de klopboor?

Koppel altijd de stroom los voor onderhoud. Reinig de behuizing met een zachte, licht vochtige doek (geen oplosmiddelen). Controleer regelmatig de ventilatieopeningen en de boren (slijp of vervang als ze bot zijn).

Welke veiligheidsmaatregelen moet ik nemen?

Draag een veiligheidsbril, gehoorbescherming en een stofmasker. Gebruik de hulphandgreep. Houd het gereedschap bij de geïsoleerde oppervlakken vast. Forceer het gereedschap niet en gebruik het niet in een vochtige omgeving zonder aardlekschakelaar.

Wat moet ik doen als de boor vastloopt?

Laat onmiddellijk de trekker los. De machine kan plotseling draaien. Gebruik de omkeerfunctie om de boor los te maken. Verlaag indien nodig de druk of gebruik eerst een kleinere boor.

Hoe schakel ik van snelheid (1 of 2)?

Zet de machine uit. Verplaats de snelheidsschakelaar naar '1' (lage snelheid) of '2' (hoge snelheid). Als de schakelaar stroef gaat, draai dan de boorkop even met de hand om de tandwielen uit te lijnen.

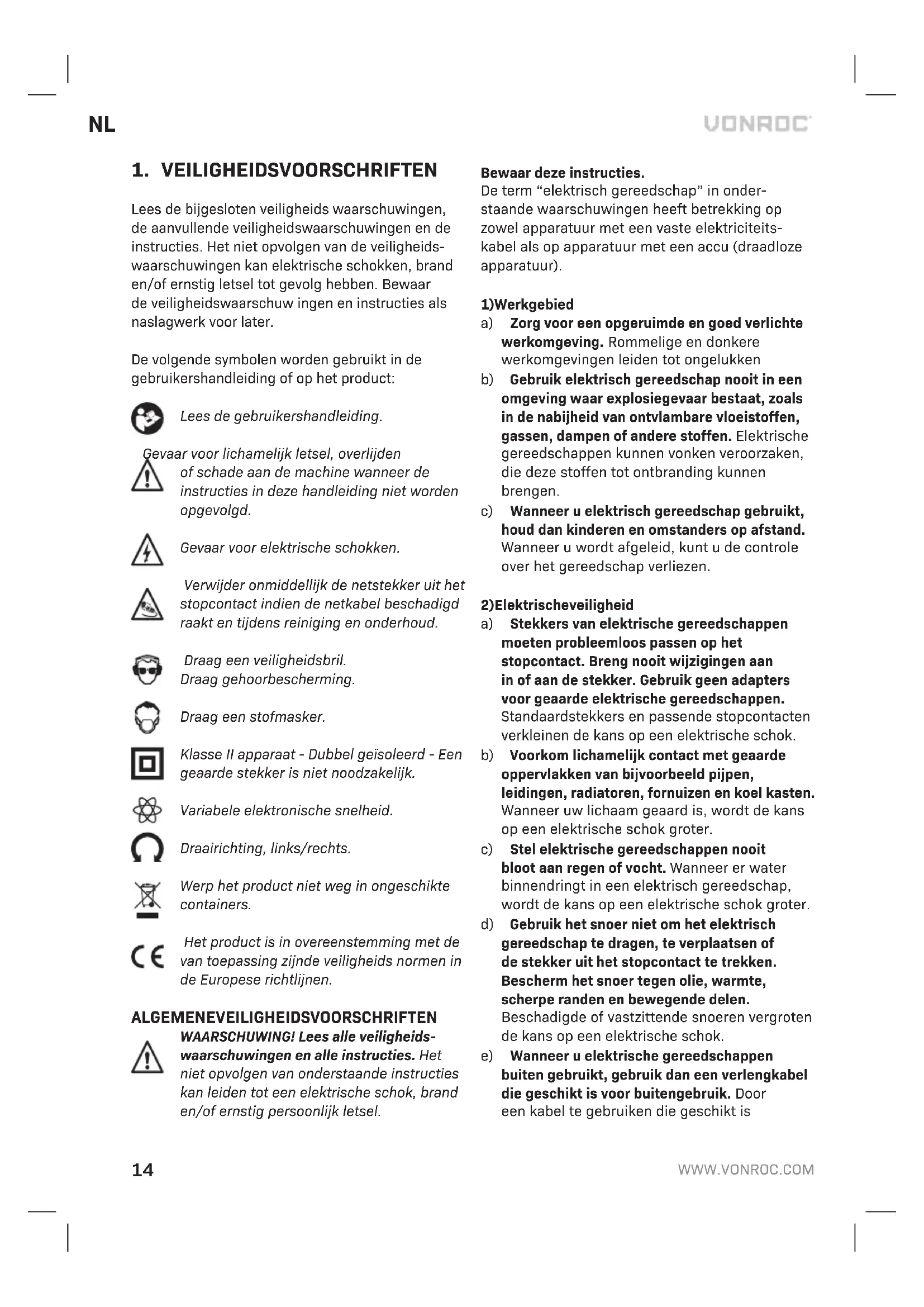

GEBRUIKSAANWIJZING ID503AC Vonroc

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 14

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids-waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken.

Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud.

Draag een veiligheidsbril. Draag gehoorbescherming.

Draag een stofmasker.

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

Variabele elektronische snelheid.

Draairichting, links/rechts.

Werp het product niet weg in ongeschikte containers.

Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

ALGEMENEVEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Lees alle veiligheids-waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar deze instructies.

De term "elektrisch gereedschap" in onderstaande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits-kabel als op apparatuur met een accu (draadloze apparatuur).

1) Werkgebied

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken
b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen.
c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrischeveiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok.
b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter.
c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter.
d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.
e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is

voor buitengebruik, wordt de kans op een elektrische schok kleiner.

f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3)Persoonlijkeveiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.
b) Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel.
c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken.
d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.
e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden.
f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.
g) Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten

en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt.

h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.
4) Gebruik en onderhoud van elektrisch gereedschap
a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen.
b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt.

Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

d) Berg elektrisch gereedschap dat niet in gebruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.
f) Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen met scherpe randen zullen

minder snel vastlopen en zijn eenvoudiger onder controle te houden.

g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties.
h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5)Service

a) Laat uw gereedschap onderhouden door een gekwalificeerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR KLOPBOORMACHINES

Deze machine is geschikt voor lichte werk zaam heden, de machine niet overbelasten.

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.
c) Houd de powertool vast aan de geïsoleerde handgrepen, omdat het snijhulpstuk in contact kan komen met niet zichtbare bedrading of met het netsnoer van de machine. Wanneer het snijhulpstuk een onder spanning staande kabel raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Elektrische veiligheid

Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door.

Controleer altijd of uw netspanning over-eenkomt met de waarde op het typeplaatje.

Klasse II apparaat - Dubbel geïsoleerd - een geaarde stekker is niet noodzakelijk

Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een aardlekbeveiliging (RCD) verkleint het risico op elektrische schokken.

Uw klopboormachine is ontworpen voor het boren van gaten in hout, metaal en kunststof en voor klopboren in baksteen en beton.

TECHNISCHE SPECIFICATIES

Modelnr. ID503AC
Netspanning 220-240 V~
Netfrequentie 50/60 Hz
Ingangsvermogen 1100W
Onbelast toerental (1) 0-1.200/min
Onbelast toerental (2) 0-3.100/min
Aantal slagen (1)	0-19.200/min
Aantal slagen (2)	0-49.600/min
Grootte boorkop	13 mm
Max. diameter boortje Hout	30 mm
	Beton 20 mm
	Staal 13 mm
Gewicht	3,3 kg
Geluidsdruk L_PA	94 + 3 dB(A)
Geluidsvermogen L_WA	105 + 3 dB(A)
Boren in metaal, a_h,D	4,156 + 1,5 m/ s^2
Boren met klopboorfunctie in beton, a_h,ID	11,897 + 1,5 m/ s^2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841;

deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe-passingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

BESCHRIJVING

De nummers in de tekst verwijzen naar de diagrammen op pagina 2.

Afb. A

1. Boorkop
2. Functiekeuzeschakelaar
3. Diepteaanslag
4. Vergrendelingsknop
5. Aan/uit-schakelaar
6. Instelwiel voor toerental
7. Draairichtingschakelaar links/rechts
8. Keuzeschakelaar overbrenging
9. Zijgreep

Afb. B

1. Achterste huls

2. Voorste huls

3. MONTAGE

Monteren en verwijderen van de extra handgreep (Afb. A)

Monteren

• Draai de extra handgreep (9) los.
• Schuif de extra handgreep (9) over de spankop(1).
• Draai de extra handgreep (9) naar de gewenste positie.
• Draai de extra handgreep (9) vast.

Verwijderen

• Draai de extra handgreep (9) los.
• Verwijder de extra handgreep (9) van de span-kop (1).

Verwisselen en verwijderen van boren (Afb. A - B) De machine is geschikt voor gebruik met de volgende boorbits:

• Hout (HSS)
• Metaal (HSS)
• Beton / metselwerk (hard metaal)

Verwijder, voordat u boren verwisselt, de voedingsstekker uit het stopcontact.

Inspecteer de bits regelmatig tijdens het gebruik. Botte bits moeten opnieuw worden geslepen of vervangen.

• Open de boorkop (1) door de voorste huls (11) rechtsom te draaien en ondertussen de achterste ring (10) vast te houden of linksom te draaien en het boortje in de boorkopopening te plaatsen.
• Draai het boortje vast door de voorste huls (11) linksom te draaien en ondertussen de achterste huls (10) vast te houden of rechtsom te draaien.

De diepteaanslag instellen (Afb. A)

• Plaats de diepteaanslag (3) door het gat in de klem van de zijgreep.
• Stel de aanslag in op de gewenste boordiepte.

4. BEDIENING

Klopboren vereist weinig druk van de gebruiker. Overdadige druk kan er toe leiden dat de motor onnodig overbelast wordt en boren verbranden.

De aan/uit-schakelaar (Afb. A)

• Schakel de machine in door op de aan/uit-schakelaar (5) te drukken. Wanneer u de aan/uit-schakelaar (5) loslaat, wordt de machine uitgeschakeld.
• U kunt de draaisnelheid instellen door de aan/uit-schakelaar (5) harder in te drukken om de draaisnelheid te verhogen of minder in te drukken om de snelheid te verlagen.

Vergrendelingsknop (Afb. A)

• U kunt de aan/uit-schakelaar (5) vergrendelen door de aan/uit-schakelaar (5) en vervolgens de vergrendelingsknop (4) in te drukken.
• Druk opnieuw op de aan/uit-schakelaar (5) om de schakelaar te ontgrendelen.

Instellen van de maximum draaisnelheid (Afb. A)

- Draai aan het instelwieltje voor het toerental (6) om de gewenste maximale draaisnelheid in te stellen.

De draairichting veranderen (Afb. A)

Verander de draairichting niet tijdens gebruik.

• Voor draairichting linksom: schuif de draairichtingsschakelaar links / rechts (7) naar "L".
• Voor draairichting rechtsom: schuif de draai-richtingschakelaar links / rechts (7) naar "R".

Functiekeuzeschakelaar (Afb. A)

Stel de functiekeuzeschakelaar (2) pas in als de machine stilstaat, anders beschadigt u de machine.

• Zet de functiekeuzeschakelaar (2) op “ ” voor boren.
• Zet de functiekeuzeschakelaar (2) op “ ⚫…” voor boren met klopboorfunctie.

Keuzeschakelaar overbrenging (Afb. A)

Stel de keuzeschakelaar voor de overbrenging (8) alleen in als de machine stilstaat, anders beschadigt u de machine.

• Indien u de keuzeschakelaar voor de overbrenging (8) op stand "1" zet, kunt u de boorsnelheid instellen tussen 0 en 1200 /min.
• Indien u de keuzeschakelaar voor de overbrenging (8) op stand "2" zet, kunt u de boorsnelheid instellen tussen 0 en 3100 /min.
• Wanneer het moeilijk is om de keuzeschakelaar voor de overbrenging (8) tussen "1" en "2" te schakelen, geeft u de boorkop (1) een draai met uw handen. Zo komen de tandwielen in de juiste stand en kunt u eenvoudiger schakelen.

Tips voor de gebruiker

Gebruik de machine alleen met een zijgreep die goed bevestigd is - u werkt daardoor niet alleen met meer gemak maar ook met meer precisie.

Let op: (klop)boren kunnen erg heet worden

Boren met en zonder klopboorfunctie

- Gebruik bij grote gaten in bijvoorbeeld zeer hard beton eerst een kleiner boortje om voor te boren,

vervolgens boort u op de gewenste grootte.

• Houd de machine stevig vast met twee handen. Let op: het boortje kan vastlopen, waardoor de boormachine plotseling kan gaan draaien (vooral bij het boren van diepe gaten).
• Oefen niet te veel druk uit op de machine; laat de machine het werk doen.

5. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en verwijder de netstekker uit het stopcontact.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijkke stoffen beschadigen de kunststof onderdelen.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

GARANTIE

VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfouten, tijdens de wettelijk vastgestelde garantieperiode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieksfouten, neem dan rechtstreeks contact op met VONROC.

De volgende situaties vallen niet onder de garantie:

- Er zijn reparaties of aanpassingen aan de

machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd servicecentrum.

• Normale slijtage.
• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.
• Er zijn niet-originele reserveonderdelen gebruikt

Dit vormt de enige garantie opgesteld door het bedrijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete garanties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VONROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
