BEDIENUNGSANLEITUNG ID503AC Vonroc

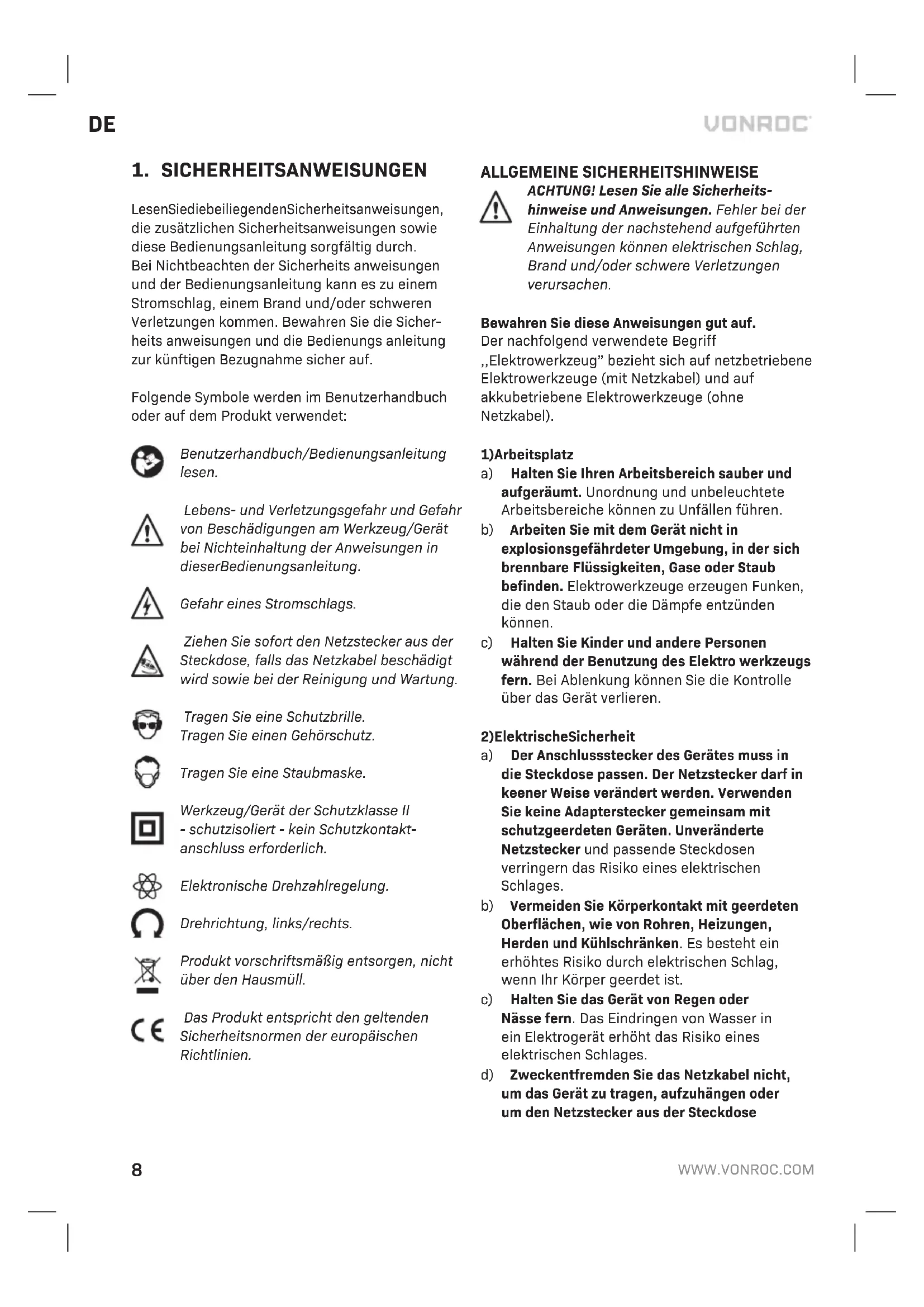

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits an wei su ngen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicher- heits anweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs anleitung. Gefahr eines Stromschlags. Ziehen Sie sofort den Netzstecker aus der Steckdose, falls das Netzkabel beschädigt wird sowie bei der Reinigung und Wartung. Tragen Sie eine Schutzbrille. Tragen Sie einen Gehörschutz. Tragen Sie eine Staubmaske. Werkzeug/Gerät der SchutzklasseII - schutzisoliert- kein Schutzkontakt- anschluss erforderlich. Elektronische Drehzahlregelung. Drehrichtung, links/rechts. Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheits- hinweise und Anweisungen. Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Der nachfolgend verwendete Begriff ,,Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

a) Halten Sie Ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Netzstecker darf in keener Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Netzkabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Netzstecker aus der SteckdoseDE

zu ziehen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Netzkabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elektrischen Schlags verringert.

3) Sicherheit von Personen

a) Seien Sie aufmerksam. Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie des Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönIicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte lnbetriebnahme. Vergewissern Sie sich, dass der Schalter in der Position ,,AUS(0)” ist, bevor Sie den Netzstecker in die Steckdose stecken. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringert Gefährdungen durch Staub. h) Achten Sie darauf, nicht durch häufigen Gebrauch von Werkzeugen nachlässig zu werden und die Prinzipien zum sicheren Umgang mit den Werkzeugen zu ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

4) Sorgfältiger Umgang und Gebrauch von Elek-

trowerkzeugen a) Überlasten Sie das Gerät nicht. Verwenden Sie für lhre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteteile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind,10

dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und so, wie es für diesen speziellen Gerätetyp vorgeschrieben ist. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Greifflächen immer trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Greifflächen verhindern in unerwarteten Situationen den sicheren Umgang mit dem Werkzeug und die richtige Kontrolle darüber.

a) Lassen Sie Ihre Werkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR

SCHLAGBOHRMASCHINEN Diese Maschine ist für leichte Arbeiten geeignet. Überlasten Sie die Maschine nicht. a) Beim Schlagbohren Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen. b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen. c) Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten durchführen, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bedie- ner erleidet einen Stromschlag. Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen im- mer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonder- teil. Überprüfen Sie immer, ob Ihre Netzspann- ung der des Typenschilds entspricht. Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontakt erforderlich. Wenn sich Arbeiten mit einem Elektrowerkzeug in feuchten Umgebungen nicht vermeiden lassen, verwenden Sie eine Stromversorgung mit einer Fehlerstrom-Schutzeinrichtung (RCD). Durch die Verwendung einer RCD wird die Gefahr eines elek- trischen Schlags verringert.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Diese Schlagbohrmaschine wurde zur Bohrung von Löchern in Holz, Metall und Kunststoff entwic- kelt sowie für Hammerbohren in Ziegelstein und Beton. TECHNISCHE DATEN Modellnummer ID503AC Netzspannung 220-240 V~Netzfrequenz 50/60 HzLeistungsaufnahme 1100WDrehzahl, ohne Last (1) 0-1.200/minDrehzahl, ohne Last (2) 0-3.100/minSchlagzahl (1) 0-19.200/minSchlagzahl (2) 0-49.600/minFutter-Größe 13 mmMax. Bohrdurchmesser HolzBetonStahl30 mm 20 mm13 mmDE

Gewicht 3,3 kgSchalldruckpegel L 94 + 3 dB(A)Schallleistungspegel L 105 + 3 dB(A)Bohren in Metall, a h,D 4,156 + 1,5 m/s Schlagbohren in Beton,

h,ID 11,897 + 1,5 m/s

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrations intensität wurde mit einem stan dar di- sier ten Test gemäß EN62841 gemessen. Anhand dieser Größe können Werkzeuge miteinander verg- lichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrations belastung bei Verwendung des Werkzeugs für die angegebe- nen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. BESCHREIBUNG Die Buchstaben und Ziffern im folgenden Text verweisen auf die Abbildungen auf Seite 2. Abb. A

2. Funktionsauswahlschalter

6. Drehzahleinstellrad

7. Links-/Rechtsdrehschalter

Anbringen und Entfernen des Zusatzhandgriffs (Abb. A) Anbringen

• Lösen Sie den Zusatzhandgriff (9).

• Schieben Sie den Zusatzhandgriff (9) über das Spannfutter (1).

• Drehen Sie den Zusatzhandgriff (9) in die erforderliche Position.

• Ziehen Sie den Zusatzhandgriff (9) an. Entfernen

• Lösen Sie den Zusatzhandgriff (9).

• Entfernen Sie den Zusatzhandgriff (9) vom Spannfutter (1). Einsetzen und Entfernen von Bohreinsätzen (Abb. A - B) Die Maschine ist für den Gebrauch folgender Bohrer-Bits geeignet:

• Beton/Mauerwerk (Hartmetall) Bevor Sie Bohreinsätze austauschen, entfernen Sie als erstes das Netzkabel von der Steckdose. Überprüfen Sie die Bohreinsätze regelmäßig während des Gebrauchs. Stumpfe Bohreinsätze müssen geschärft oder ausgetauscht werden.

• Öffnen Sie das Bohrfutter (1) durch Drehen der vorderen Hülse (11) im Uhrzeigersinn, während Sie gleichzeitig die hintere Hülse (10) in der Stellung halten oder gegen den Uhrzeigersinn drehen. Führen Sie den Bohreinsatz in die Bohr- futteröffnung ein.

• Befestigen Sie den Bohreinsatz durch Drehen der vorderen Hülse (11) gegen den Uhrzeiger- sinn, während Sie gleichzeitig die hintere Hülse (10) in der Stellung halten oder im Uhrzeiger- sinn drehen. Einstellen des Tiefenanschlags (Abb. A)

Führen Sie den Tiefenanschlag (3) in die Öffn- ung im Seitengriffring ein.

• Schieben Sie den Tiefenanschlag bis zur ge- wünschten Tiefe.12

Schlagbohren erfordert eine äußerst geringe Druckausübung durch den Bediener. Wird ein übermäßig hoher Druck auf das Gerät ausgeübt, kann dies zu Überhitzung des Motors und zum Verbrennen des angetrie- benen Werkzeugs führen. Ein-/Ausschalter (Abb. A)

• Schalten Sie die Maschine durch Drücken des Ein-/Ausschalters (5) ein. Wenn Sie den Ein-/ Ausschalter (5) loslassen, schaltet sich das Gerät aus.

• Die Drehzahl kann kontinuierlich durch den Druck, der auf den Ein-/Ausschalter (5) ausge- ubt wird, eingestellt werden: Stärkerer Druck führt zu einer höheren Drehzahl und geringerer Druck zu einer niedrigeren Drehzahl. Feststelltaste (Abb. A)

• Sie können den Ein-/Ausschalter (5) durch Drücken des Ein-/Ausschalters (5) und ansch- ließend der Feststelltaste (4) sperren.

• Drücken Sie zum Lösen der Verriegelung ein weiteres Mal kurz auf den Ein-/Ausschalter (5). Einstellen der maximalen Drehzahl (Abb. A)

• Passen Sie die Drehzahl an, indem Sie das Drehzahleinstellrad (6) auf die gewünschte Drehzahl einstellen. Wechseln der Drehrichtung (Abb. A) Ändern Sie während des Betriebs nicht die Drehrichtung.

• Drehrichtung gegen den Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach ‘‘L’’.

• Drehrichtung im Uhrzeigersinn: Verschieben Sie den Links-/Rechtsdrehschalter (7) nach ‘‘R’’. Funktionsauswahlschalter (Abb. A) Um Geräteschäden zu vermeiden, darf der Funktionsauswahlschalter (2) nur betätigt werden, wenn das Gerät nicht betrieben wird.

• Stellen Sie den Funktionsauswahlschalter (2) zum Bohren auf “ ”.

• Stellen Sie den Funktionsauswahlschalter (2) zum Schlagbohren auf “

Gangwahlschalter (Abb. A) Um Geräteschäden zu vermeiden, darf der Gangwahlschalter (8) nur betätigt werden, wenn das Gerät nicht betrieben wird.

• Wenn Sie den Gangwahlschalter (8) auf die Stufe „1“ einstellen, kann die Bohrdrehzahl zwischen 0 und 1,200/min eingestellt werden.

• Wenn Sie den Gangwahlschalter (8) auf die Stufe „2“ einstellen, kann die Bohrdrehzahl zwischen 0 und 3,100/min eingestellt werden.

• Wenn Sie Schwierigkeiten haben den Gang- wahlschalter (8) von „1“ auf „2“ zu stellen, drehen Sie das Bohrfutter (1) leicht mit der Hand. Dadurch rasten die Zahnräder besser in die richtige Stellung ein und der Gangwechsel wird erleichtert. Tipps für die Benutzung Verwenden Sie das Gerät immer mit fest veranker- tem Seitengriff. Die Bedienung ist komfortabler und die Ausführung präziser. Achtung: Die Bohr- und Schlagbohreinsätze können sehr heiß werden Bohren und Hammerbohren

• Führen Sie zum Bohren von großen Löchern, zum Beispiel in sehr hartem Beton, zuerst eine Testbohrung aus, indem Sie einen kleineren Bohreinsatz verwenden. Bohren Sie ansch- ließend mit der Nenngröße.

• Halten Sie das Gerät fest in beiden Händen. Beachten Sie, dass es zu einer Blockade des Bohrers kommen kann, wodurch sich das Gerät eventuell plötzlich dreht (besonders beim Bohren von tiefen Löchern).

• Üben Sie keinen starken Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.

Trennen Sie die Maschine vom Netz, wenn Sie am Mechanismus Wartungsarbeiten ausführen müssen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüf- tungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem wei-DE

chen Lappen, der leicht mit Seifenwasser befeuch- tet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE VONROC-Produkte werden nach den höchsten Qua li täts stan dards entwickelt und sind für den gesetz lich festgelegten Zeitraum, ausgehend von dem ur sprüng lichen Kauf datum, garantiert frei von Fehlern in Material und Aus führ ung. Sollte das Produkt in diesem Zeitraum aufgrund von Material- und/oder Ver ar bei tungs mängeln Fehler aufweisen, wenden Sie sich bitte direkt an VONROC Kunden- dienst. Folgende Umstände sind von der Garantie ausge- schlossen:

• Reparaturen und oder Änderungen an der Maschine, die durch nicht-autorisierte Servi- cestellen vorgenommen oder versucht wurden.

• Normale Abnutzung und Verschleiß.

Das Werkzeug wurde übermäßig beansprucht, missbräuchlich verwendet oder falsch gewartet.

Es wurden keine Original-Ersatzteile verwendet. Dies stellt die einzige Gewährleistung des Unterne- hmens dar, sowohl ausdrücklich als auch implizit. Es gibt keine anderen ausdrücklichen oder stillsch- weigenden Garantien, die über das hier Genannte hinausgehen, einschließlich der stillschweigenden Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck. In keinem Fall ist VONROC haftbar für Neben- oder Folgeschäden. Die Rechts- mittel des Händlers beschränken sich auf Reparatur oder Ersatz fehlerhafter Einheiten oder Teile. Am Produkt und am Benutzerhandbuch können Än- derungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.14
