Ürün Tipi	Kablosuz Yaprak Üfleyici
Marka	Kärcher
Model	LBL 4 Battery
Boyutlar (U x G x Y)	975 x 170 x 305 mm
Ağırlık	2,2 kg (batarya hariç)
Güç Kaynağı	36 V Lityum-iyon Batarya (Battery Power 36/25)
Maks. Hava Hızı	250 km/s
Maks. Hacimsel Debisi	330 m³/saat
Hız Ayarı	Evet, 2 seviye
Ses Basıncı Seviyesi	82 dB(A)
Garantili Ses Gücü Seviyesi	96 dB(A)
El-Kol Titreşimi	2,1 m/s²
Kazıma Kenarlı Düz Nozul	Dahildir
Üfleme Borusu	İki parçaya ayrılabilir
Bakım	Bakım gerektirmez
Koruma	Gözlük ve işitme koruyucu önerilir
Kullanım	Sadece dış mekanda
Garanti	Ülke koşullarına bağlı (kullanma kılavuzuna bakın)
Üretim Yeri	Almanya (merkez ofis)

Sık sorulan sorular - LBL 4 Battery Kärcher

LBL 4 Battery yaprak üfleyici nasıl çalıştırılır?

Ana şalteri ileriye doğru 1 (düşük hız) veya 2 (yüksek hız) konumuna iterek çalıştırın. Durdurmak için geriye doğru itin.

LBL 4 Battery ile hangi tip batarya kullanılmalıdır?

Üfleyici, Kärcher Battery Power 36 V (model 36/25 önerilir) batarya gerektirir. 18 V bataryalar uyumlu değildir.

Üfleme borusu nasıl takılır?

Borunun alt kısmını üst kısmına geçirin, ardından saat yönünde çevirerek süngü sistemini kilitleyin.

Üfleyici neden kullanım sırasında durur?

Bu, bataryanın aşırı ısınmasından kaynaklanabilir. Cihazı tekrar kullanmadan önce bataryanın birkaç dakika soğumasını bekleyin. Ayrıca bataryanın tam şarjlı olduğunu kontrol edin.

Üfleyici nasıl temizlenir?

Cihaz özel bir bakım gerektirmez. Hava girişlerini temiz ve kirden arınmış tutun. Cihazı asla suya daldırmayın.

Üfleyiciyi yağmurda kullanabilir miyim?

Hayır, cihazı yalnızca kuru havalarda dış mekanda kullanın. Su sıçramalarına karşı koruyun (cihaz üzerindeki sembol).

Bu cihaz için hangi aksesuarları satın alabilirim?

Yalnızca orijinal Kärcher aksesuarlarını kullanın; www.kaercher.com adresinde bulunabilir. Örneğin, diğer nozullar veya bataryalar.

Sezon sonunda üfleyici nasıl saklanmalıdır?

Bataryayı çıkarın ve cihazı kuru bir yerde saklayın. Yaralanmaları önlemek için ağırlığa (2,2 kg) dikkat edin.

Üfleyici garantili midir?

Evet, garanti koşulları ülkeye göre değişir. Bir kusur durumunda, faturayla birlikte satıcınız veya yetkili servisle iletişime geçin.

Bu cihazla ıslak kalıntıları üfleyebilir miyim?

Cihaz, kuru yaprak, kesilmiş çimen ve kuru atıkları üflemek için tasarlanmıştır. Nozulu tıkayabilecek nemli veya ağır kalıntılardan kaçının.

KULLANIM KILAVUZU LBL 4 Battery Kärcher

Güvenlik bilgileri 54

Tehlike kademeleri 54

Genel güvenlik bilgileri 55

Güvenlik bilgileri 55

Amaca uygun kullanım 56

Çevre koruma 56

Cihazdaki simgeler 56

Aksesuarlar ve yedek parçalar 56

Teslimat kapsamı 56

Cihazın açıklaması 56

Üfleme borusu montajı 56

Yassı memenin montajı 56

İşletime alma 56

Cihazın açılması ve kapatılması 57

Taşıma 57

Depolama. 57

Kullanıcı bakımı ve bakım 57

Arıza durumunda yardım. 57

Garanti 57

Teknik bilgiler. 57

AT Uygunluk beyanı 57

Güvenlik bilgileri

Cihazı ilk defa kullanmadan önce bu güvenlik bilgilerini, bu orijinal işletim kılavuzunu, akü paketi ile birlikte teslim edilen güvenlik bilgilerini ve ekteki akü paketi ve şarj aleti orijinal işletim kılavuzunu okuyun. Bu bilgilere göre hareket edin. Kılavuzları daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

lik bilgilerini, bu orijinal işletim kılavuzunu, akü paketi ile birlikte teslim edilen güvenlik bilgilerini ve ekteki akü paketi ve şarj aleti orijinal işletim kılavuzunu okuyun. Bu bilgilere göre hareket edin. Kılavuzları daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

İşletim kılavuzundaki uyarıların yanında yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.

TEHLİKE

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlikeye yönelik uyarı.

Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

Agır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

TEDBİR

Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.

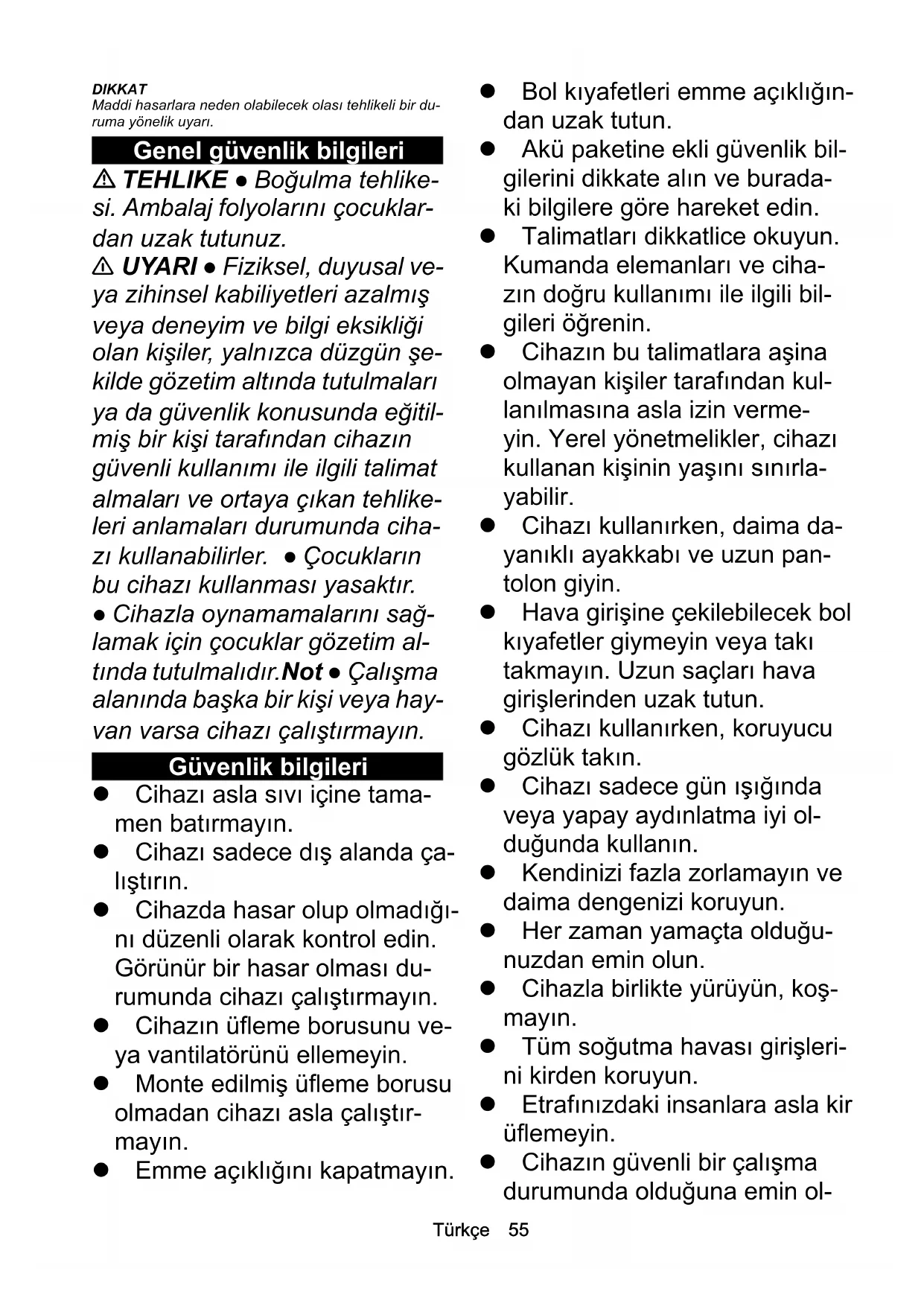

Genel güvenlik bilgileri

TEHLİKE: Boğulma tehlikesi. Ambalaj folyolarını çocuklardan uzak tutun.

UYARI: Fiziksel, duyusal veya zihinsel kabiliyetleri azalmış veya deneyim ve bilgi eksikliği olan kişiler, yalnızca düzgün şekilde gözetim altında tutulmaları ya da güvenlik konusunda eğitilmiş bir kişi tarafından cihazın güvenli kullanımı ile ilgili talimat almaları ve ortaya çıkan tehlikeleri anlamaları durumunda cihazı kullanabilirler. Çocukların bu cihazı kullanması yasaktır.

• Cihazla oynamamalarını sağlamak için çocuklar gözetim altında tutulmalıdır. Not: Çalışma alanında başka bir kişi veya hayvan varsa cihazı çalıştırmayın.

Güvenlik bilgileri

Cihazı asla sıvıya tamamen batırmayın. Cihazı sadece dış alanda çalıştırın. Cihazda hasar olup olmadığını düzenli olarak kontrol edin. Görünür bir hasar olması durumunda cihazı çalıştırmayın. Cihazın üfleme borusunu ve/veya fanını elle tutmayın. Monte edilmiş üfleme borusu olmadan cihazı asla çalıştırmayın. Emme açıklığını kapatmayın.

• Bol kıyafetleri emme açıklığından uzak tutun. Akü paketine ekli güvenlik bilgilerini dikkate alın ve buradaki bilgilere göre hareket edin.
• Talimatları dikkatlice okuyun. Kumanda elemanları ve cihazın doğru kullanımı ile ilgili bilgileri öğrenin.
• Cihazın bu talimatlara aşina olmayan kişiler tarafından kullanılmasına asla izin vermeyin. Yerel yönetmelikler, cihazı kullanan kişinin yaşını sınırlayabilir. Cihazı kullanırken daima dayanıklı ayakkabı ve uzun pantolon giyin.
• Hava girişine takılabilecek bol kıyafetler giymeyin veya takı takmayın. Uzun saçları hava girişlerinden uzak tutun. Cihazı kullanırken koruyucu gözlük takın. Cihazı sadece gün ışığında veya yapay aydınlatma iyi olduğunda kullanın.
• Kendinizi fazla zorlamayın ve daima dengenizi koruyun. Her zaman yamaçta olduğunuzdan emin olun. Cihazla birlikte yürüyün, koşmayın. Tüm soğutma havası girişlerini kirden koruyun. Etrafınızdaki insanlara asla kir üflemeyin. Cihazın güvenli bir çalışma durumunda olduğuna emin ol-

mak için tüm somunları, pimleri ve cıvataları sıkın.

• Aşınmış veya hasar görmüş parçaları değiştirin.
• Sadece orijinal yedek parçaları ve aksesuarları kullanın.

Amaca uygun kullanım

△UYARI

Uçan parçalar nedeniyle yaralanma tehlikesi

Yaprak üfleyiciyi yalnızca etraftaki diğer kişilere zarar gelmeyeceği zaman kullanın.

Cihaz yerdeki yaprakları, çim kupürlerini, budanan çitleri, gevşek kirleri üflemek için tasarlanmıştır.

Cihazı sadece evinizde kullanın.

Öngörülebilir yanlış kullanım

Amaca uygun olmayan her türlü kullanım yasaktır. Amaca uygun olmayan kullanımdan kaynaklanan hasarlardan kullanıcı sorumludur.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil

edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Cihazdaki simgeler

Yaprak üfleyici LBL 2 / LBL 4

Fırlayan nesneler ile ilgili ikaz.

Diğer kişileri çalışma alanından uzak tutun.

Cihazı çalıştırırken, uygun kulaklık ve koruyucu gözlük kullanın.

Cihazı yağmura ve su sıçramasına karşı koruyun.

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığı kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Cihaz açıklaması

Şekil A

1 Entegre sıyırıcı kenarlı yassı meme ② Üfleme borusu alt kısmı ③ Üfleme borusu üst kısmı 4 Hava çıkışı ⑤ Cihaz şalteri 18V: Açık/kapalı 36V: Kapalı, 1. kademe, 2. kademe

6 Akü paketi kilitleme mekanizması ⑦ Tip etiketi 8 Battery Power (+) akü paketi için yuva ⑨ Emme açıklığı ⑩ Battery Power 36/25 akü paketi ①* Battery Power 36 V hızlı şarj aleti 12* Battery Power 18 V standart şarj aleti ⑬ Battery Power 18/25 akü paketi

*set varyasyonu teslimat kapsamına dahildir.

Üfleme borusu montajı

1. Üfleme borusunun alt kısmını, üfleme borusunun üst kısmına takın. Şekil C
2. Üfleme borusunu kilitlemek için saat yönüne çevirin (bayonet bağlantı). Şekil D

Çıkarmak için, üfleme borusunu saat yönünün tersine çevirin.

Yassı memenin montajı

1. Yassı memeyi üfleme borusunun alt kısmına takın. Şekil B

İşletmeye alma

Akünün takılması

DİKKAT

Kirlenmiş kontaklar

Cihaz ve aküde hasarlar

Aküyü yerleştirmeden önce, akü yuvası ve kontakların kirli olup olmadığını kontrol edin ve gerekirse temizleyin. Şekil E

1. Aküyü, duyulur şekilde yerine oturana kadar yuvaya itin.

Akünün çıkarılması

UYARI

Kontrolsüz çalıştırma

Yaralanma tehlikesi

İş aralarında ve bakım ve servis çalışmalarından önce aküyü cihazdan çıkarın.

Şekil F

1. Kilit açma tuşuna basın.
2. Aküyü cihazdan çıkarın.

Cihazın açılması ve kapatılması

Cihazı, cihaz şalteri ile açıp kapatın.

1. Cihaz şalterini öne "1" veya "2" (sadece LBL 4 Battery) konumuna itin.

Cihaz çalışıyor.

1. Cihaz şalterini arkaya itin.

Cihaz durur.

Taşıma

TEDBİR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Taşıma sırasında cihazın ağırlığını dikkate alın.

Depolama

TEDBİR

Ağırlığın dikkate alınmaması

Yaralanma ve zarar görme tehlikesi mevcuttur

Depolama sırasında cihazın ağırlığına dikkat edin.

Not

Cihazı daima kuru bir yerde saklayın ve akü paketini çıkarın.

Kullanıcı bakımı ve bakım

Cihaz bakım gerektirmez.

Arıza durumunda yardım

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

Bakımı iyi yapılmasına rağmen, akü paketinin kapasitesi zaman geçtikçe azalır; böylece şarj tam doluyken bile tam çalışma süresine artık ulaşılmaz. Bu, bir kusur değildir.

Tip etiketi

Tip etiketi üzerinde cihaz ile ilgili en önemli bilgileri bulabilirsiniz.

"Cihaz Açıklaması" bölümünde tip etiketinin cihaz üzerinde nerede bulunduğu gösterilmektedir.

Cihaz arızaları

Cihaz çalışmıyor

Akü paketi yerleştirilmemiş.

1. Akü paketini, yerine oturana kadar yuvaya itin.

Akü paketi boş.

1. Akü paketini şarj edin.

Akü paketi uyku modunda.

1. Cihaz şalterine, daha uzun veya ikinci kez basın.

Akü paketi arızalı.

1. Akü paketini değiştirin.

İşletim sırasında cihaz duruyor

Akü aşırı ısınmış

• Çalışmayı durdurun ve akünün soğuması için izin verilen sıcaklık aralığının altına düşmesini bekleyin. Bu, birkaç dakika sürebilir.

Garanti

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.

(Adres için Bkz. Arka sayfa)

Teknik bilgiler

Boyutlar ve ağırlıklar

Ağırkık	kg	2	2,5	2,2	3
Uzunluk x genişlik	mm	975 x	975 x	975 x	975 x
x yükbeklik		170 x	170 x	170 x	170 x
		305	305	305	305

EN 60335-2-79 uyarınca tespit edilen değerler * Ölçümler, yassı meme ile birlikte yapılmıştır.

El-kol titreşim değeri	m/s2	1,7	1,7	2,1	2,1
Belirizlik K	m/s2	0,2	0,2	0,2	0,2
* Ses basınç seviyesi	dB(A)	74	74	82	82

*Belirsizlik KpA dB(A) 2 2 2 2

• Ses gücü seviyesi LWA dB(A) 88 88 96 96
• Belirsizlik KWA

Teknik değişiklik hakkı saklıdır.

AT Uygunluk beyanı

İşbu belgeyle, aşağıda adı geçen makinenin mevcut tasarımı yapılarak ve tarafımızdan piyasaya sürülen modeliyle AB direktifinin ilgili temel güvenlik ve sağlık

yükümlülüklerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu açıklama geçerliliğini kaybeder.

Ürün: Yaprak üfleyici

Tip: LBL 2, LBL 4

İlgili AB direktifleri

2000/14/EG

Uygulanan uyumlaştırılmış normlar

EN 60335-1

EN 50636-2-100

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 50581

Uygulanan uygunluk değerlendirme yöntemi

2000/14/AT: Ek V

Ses gücü seviyesi dB(A)

LBL 2:

Ölçülen: 86

Garanti edilen: 88

LBL 4:

Ölçülen: 94

Garanti edilen: 96

Aşağıda imzası olan, yönetim adına ve yönetim yetkisine sahip olarak hareket eder.

Dokümantasyon yetkilisi: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: [phone]
