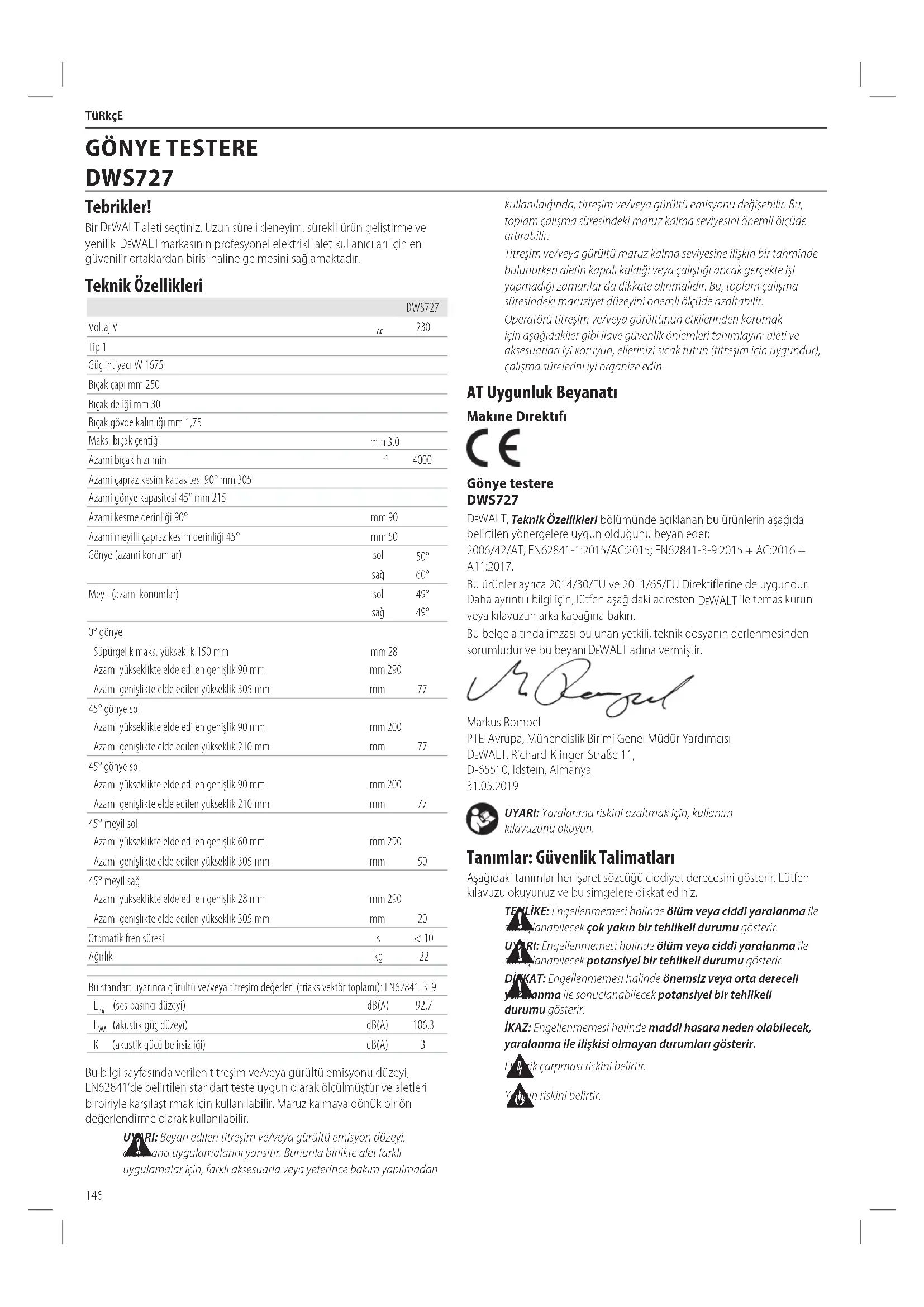

KULLANIM KILAVUZU DWS727 DEWALT

Konstruktionssågklingor (tunn sågning med antikvistkant) Allmänna ändamål 250 mm 40 Fin kapning 250 mm 60 Träbearbetningssågklingor(ger mjuka, rena kapningar) Fin kapning 250 mm 80 Icke-järnhaltig metall 250 mm 96146 TüRkçE UYARI: Yaralanma riskini azaltmak için, kullanım kılavuzunuokuyun. Tanımlar: Güvenlik Talimatları Aşağıdaki tanımlar her işaret sözcüğü ciddiyet derecesini gösterir. Lütfen kılavuzu okuyunuz ve bu simgelere dikkatediniz.

TEHLİKE: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek çok yakın bir tehlikeli durumugösterir.

UYARI: Engellenmemesi halinde ölüm veya ciddi yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir.

DİKKAT: Engellenmemesi halinde önemsiz veya orta dereceli yaralanma ile sonuçlanabilecek potansiyel bir tehlikeli durumugösterir. İKAZ: Engellenmemesi halinde maddi hasara neden olabilecek, yaralanma ile ilişkisi olmayan durumlarıgösterir.

Yangın riskinibelirtir. AT Uygunluk Beyanatı Makıne Dırektıfı Gönye testere DWS727 DeWALT , Teknik Özellikleri bölümünde açıklanan bu ürünlerin aşağıda belirtilen yönergelere uygun olduğunu beyan eder: 2006/42/AT, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017. Bu ürünler ayrıca 2014/30/EU ve 2011/65/EU Direktiflerine de uygundur. Daha ayrıntılı bilgi için, lütfen aşağıdaki adresten DeWALT ile temas kurun veya kılavuzun arka kapağınabakın. Bu belge altında imzası bulunan yetkili, teknik dosyanın derlenmesinden sorumludur ve bu beyanı DeWALT adınavermiştir. Markus Rompel PTE-Avrupa, Mühendislik Birimi Genel Müdür Yardımcısı DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Almanya

Bu bilgi sayfasında verilen titreşim ve/veya gürültü emisyonu düzeyi, EN62841’de belirtilen standart teste uygun olarak ölçülmüştür ve aletleri birbiriyle karşılaştırmak için kullanılabilir. Maruz kalmaya dönük bir ön değerlendirme olarak kullanılabilir.

UYARI: Beyan edilen titreşim ve/veya gürültü emisyon düzeyi, aletin ana uygulamalarını yansıtır. Bununla birlikte alet farklı uygulamalar için, farklı aksesuarla veya yeterince bakım yapılmadan kullanıldığında, titreşim ve/veya gürültü emisyonu değişebilir. Bu, toplam çalışma süresindeki maruz kalma seviyesini önemli ölçüde artırabilir. Titreşim ve/veya gürültü maruz kalma seviyesine ilişkin bir tahminde bulunurken aletin kapalı kaldığı veya çalıştığı ancak gerçekte işi yapmadığı zamanlar da dikkate alınmalıdır. Bu, toplam çalışma süresindeki maruziyet düzeyini önemli ölçüde azaltabilir. Operatörü titreşim ve/veya gürültünün etkilerinden korumak için aşağıdakiler gibi ilave güvenlik önlemleri tanımlayın: aleti ve aksesuarları iyi koruyun, ellerinizi sıcak tutun (titreşim için uygundur), çalışma sürelerini iyi organize edin. DWS727 Voltaj V

Tip 1 Güç ihtiyacı W 1675 Bıçak çapı mm 250 Bıçak deliği mm 30 Bıçak gövde kalınlığı mm 1,75 Maks. bıçak çentiği mm 3,0 Azami bıçak hızı min

Azami çapraz kesim kapasitesi 90° mm 305 Azami gönye kapasitesi 45° mm 215 Azami kesme derinliği 90° mm 90 Azami meyilli çapraz kesim derinliği 45° mm 50 Gönye (azami konumlar) sol 50° sağ 60° Meyil (azami konumlar) sol 49° sağ 49° 0° gönye Süpürgelik maks. yükseklik 150 mm mm 28 Azami yükseklikte elde edilen genişlik 90 mm mm 290 Azami genişlikte elde edilen yükseklik 305 mm mm

45° gönye sol Azami yükseklikte elde edilen genişlik 90 mm mm 200 Azami genişlikte elde edilen yükseklik 210 mm mm

45° gönye sol Azami yükseklikte elde edilen genişlik 90 mm mm 200 Azami genişlikte elde edilen yükseklik 210 mm mm

45° meyil sol Azami yükseklikte elde edilen genişlik 60 mm mm 290 Azami genişlikte elde edilen yükseklik 305 mm mm

45° meyil sağ Azami yükseklikte elde edilen genişlik 28 mm mm 290 Azami genişlikte elde edilen yükseklik 305 mm mm

Otomatik fren süresi s < 10 Ağırlık kg 22 Bu standart uyarınca gürültü ve/veya titreşim değerleri (triaks vektör toplamı): EN62841-3-9

(ses basıncı düzeyi) dB(A) 92,7

(akustik güç düzeyi) dB(A) 106,3 K (akustik gücü belirsizliği) dB(A) 3 Tebrikler! Bir DeWALT aleti seçtiniz. Uzun süreli deneyim, sürekli ürün geliştirme ve yenilik DeWALT markasının profesyonel elektrikli alet kullanıcıları için en güvenilir ortaklardan birisi haline gelmesinisağlamaktadır. Teknik Özellikleri Türkçe (orijinal talimatlardan çevrilmiştir)

DWS727147 TüRkçE Gönye Testereler için Güvenlik Talimatları a ) Gönye Testereler, ahşap veya benzeri malzemelerin kesilmesi için tasarlanmıştır ve demir çubuk, saplama vb. gibi demir içeren malzemelerin kesilmesi için aşındırıcı kesme diski ile birlikte kullanılamaz. Aşınma tozu, alt siper gibi hareketli parçaların sıkışmasına neden olur. Aşındırıcı kesmeler sonucu oluşan kıvılcımlar alt siperi, kesme ek parçası ve diğer plastik parçaların yanmasına nedenolur.

UYARI: Bu elektrikli aletle verilen tüm güvenlik uyarılarını, talimatları, resimleri ve teknik özellikleri okuyun. Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmalara nedenolabilir. BÜTÜN UYARI VE GÜVENLİKTALİMATLARINI İLERİDE BAKMAK ÜZERESAKLAYIN Uyarılarda yer alan «elektrikli alet» terimi şebeke elektriğiyle (kablolu) veya akü/pille (şarjlı) çalışan elektrikli aletinizi ifadeetmektedir.

1) Çalışma alanının Güvenlığı

a ) Çalışma alanını temiz ve aydınlık tutun. Karışık ve karanlık alanlar kazaya davetiyeçıkartır. b ) Elektrikli aletleri, yanıcı sıvılar, gazlar ve tozların bulunduğu yerler gibi yanıcı ortamlarda çalıştırmayın. Elektrikli aletler, toz veya dumanları ateşleyebilecek kıvılcımlarçıkartır. c ) Bir elektrikli aleti çalıştırırken çocuklardan ve etraftaki kişilerden uzak tutun. Dikkatinizi dağıtıcı şeyler kontrolü kaybetmenize nedenolabilir.

2) Elektrık Güvenlığı

a ) Elektrikli aletlerin fişleri prizlere uygun olmalıdır. Fiş üzerinde kesinlikle hiçbir değişiklik yapmayın. Topraklı elektrikli aletlerde hiçbir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskiniazaltacaktır. b ) Borular, radyatörler, ocaklar ve buzdolapları gibi topraklanmamış yüzeylerle vücut temasından kaçının. Vücudunuzun topraklanması halinde yüksek bir elektrik çarpması riskivardır. c ) Elektrikli aletleri yağmura maruz bırakmayın veya ıslatmayın. Elektrikli alete su girmesi elektrik çarpması riskiniarttıracaktır. d ) Elektrik kablosunu uygun olmayan amaçlarla kullanmayın. Elektrikli aleti kesinlikle kablosundan tutarak taşımayın, çekmeyin veya prizden çıkartmayın. Kabloyu sıcaktan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskiniarttırır. e ) Elektrikli bir aleti açık havada çalıştırıyorsanız, açık havada kullanıma uygun bir uzatma kablosu kullanın. Açık havada kullanıma uygun bir kablonun kullanılması elektrik çarpması riskiniazaltır. f ) Eğer bir elektrikli aletin nemli bir bölgede çalıştırılması zorunluysa, bir artık akım aygıtı (RCD) korumalı bir kaynak kullanın. Bir RCD kullanılması elektrik şoku riskiniazaltır.

a ) Elektrikli bir aleti kullanırken her zaman dikkatli olun, yaptığınız işe yoğunlaşın ve sağduyulu davranın. Elektrikli bir aleti yorgunken veya ilaç ya da alkolün etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi kişisel yaralanmaylasonuçlanabilir. b ) Kişisel koruyucu ekipmanları mutlaka kullanın. Daima koruyucu gözlük takın. Koşullara uygun toz maskesi, kaymayan güvenlik ayakkabıları, baret veya kulaklık gibi koruyucu donanımların kullanılması kişisel yaralanmalarıazaltacaktır. c ) İstem dışı çalıştırılmasını önleyin. Aleti güç kaynağına ve/veya aküye bağlamadan, yerden kaldırmadan veya taşımadan önce düğmenin kapalı konumda olduğundan emin olun. Aleti, parmağınız düğme üzerinde bulunacak şekilde taşımak veya açık konumdaki elektrikli aletleri elektrik şebekesine bağlamak kazaya davetiyeçıkartır. d ) Elektrikli aleti açmadan önce tüm ayarlama anahtarlarını çıkartın. Elektrikli aletin hareketli bir parçasına takılı kalmış bir anahtar kişisel yaralanmaya nedenolabilir. e ) Ulaşmakta zorlandığınız yerlerde kullanmayın. Daima sağlam ve dengeli basın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesine olanaktanır. f ) Uygun şekilde giyinin. Bol elbiseler giymeyin ve takı takmayın. Saçınızı, elbiselerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol elbiseler ve takılar veya uzun saç hareketli parçalaratakılabilir. g ) Eğer kullandığınız üründe toz emme ve toplama özellikleri olan ataşmanlar varsa bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Bu ataşmanların kullanılması tozla ilgili tehlikeleriazaltabilir. h ) Aletlerin sık kullanımı sonucu oluşan aşinalığın keyfi davranışta bulunmanıza ve aletle ilgili güvenlik ilkeleri ihmal etmenize neden olmasına izin vermeyin. Dikkatsiz bir hareket bir anda ciddi yaralanmalara nedenolabilir.

4) Elektrıklı Aletlerın Kullanımı

ve Bakımı a ) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, belirlendiği kapasite ayarında kullanıldığında daha iyi ve güvenliçalışacaktır. b ) Düğme açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Düğmeyle kontrol edilemeyen tüm elektrikli aletler tehlikelidir ve tamir edilmesigerekmektedir. c ) Herhangi bir ayar, aksesuar değişimi veya elektrikli aletlerin saklanması öncesinde fişi güç kaynağından çekin ve/veya eğer demonte edilebilir tipteyse, bataryayı aletten ayırın. Bu tür önleyici güvenlik tedbirleri elektrikli aletin istem dışı olarak çalıştırılması riskiniazaltacaktır. d ) Elektrikli aleti, çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan veya bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elindetehlikelidir. e ) Elektrikli aletleri iyi durumda muhafaza edin. Hareketli parçalardaki hizalama hatalarını ve tutuklukları, parçalardaki kırılmalar ve elektrikli aletin çalışmasını etkileyebilecek tüm diğer koşulları kontrol edin. Hasarlı ise, elektrikli aleti kullanmadan önce tamir ettirin. Kazaların çoğu, elektrikli aletlerin bakımının yeterli şekilde yapılmamasındankaynaklanır. f ) Kesim aletlerini keskin ve temiz tutun. Bakımı uygun şekilde yapılmış keskin kesim uçlu kesim aletlerinin sıkışma ihtimali daha düşüktür ve kontrol edilmesi dahakolaydır. g ) Elektrikli aleti, aksesuarlarını ve aletin diğer parçalarını kullanırken bu talimatlara mutlaka uyun ve çalışma ortamının koşullarını ve yapılacak işin ne olduğunu göz önünde bulundurun. Elektrikli aletin öngörülen işlemler dışındaki işlemler için kullanılması tehlikeli durumlara nedenolabilir. h ) Tüm tutamakları ve tutma yerlerini kuru, temiz ve üzerinde yağ ile gres bulunmayacak şekilde muhafaza edin. Kaygan tutamaklar ve tutma yerleri, beklenmedik durumlarda aletin güvenli bir şekilde tutulması ve kontrol edilmesine izinvermez.

a ) Elektrikli aletinizi, sadece orijinal yedek parçaların kullanıldığı yetkili DeWALT servisine tamir ettirin. Bu, elektrikli aletin güvenliğinin muhafaza edilmesinisağlayacaktır.148 TüRkçE b ) Çalışılan parçayı mümkün olduğu sürece kelepçelerle sabitleyin. Çalışılan parçayı elle destekliyorsanız ellerinizi testere bıçağının her iki tarafına en az 100mm mesafede tutmalısınız. Güvenli bir şekilde kelepçelemek veya elle tutmak için çok küçük olan parçaları kesmek için bu testereyi kullanmayın. Elleriniz testere bıçağına çok yakın yerleştirilirse bıçakla temas sonucu yaralanma riskiartabilir. c ) Çalışılan parça hareketsiz olmalı ve kelepçeyle sabitlenmelidir veya hem çit hem de masaya tutturulmalıdır. Çalışılan parçayı bıçağa yönlendirme veya kesme işlemini kesinlikle elle yapmayın. İyi sabitlenmemiş veya hareket eden çalışma parçaları yüksek hızla fırlayarak yaralanmalara nedenolabilir. d ) Testereyi çalışılan parçaya ittirin. Testereyi çalışılan parçaya doğru çekmeyin. Bir kesim yapmak için testere kafasını kaldırın ve kesme yapmadan önce çalışılan parçanın üzerine çekin, motoru çalıştırın ve testereyi çalışılan parçaya ittirin. Çekme stroku üzerinde kesim yapılması testere bıçağının çalışma parçasının üst kısmına tırmanmasına ve bıçak düzeneğinin operatöre doğru çok sert şekilde fırlamasına nedenolabilir. e ) Kesinlikler ellerinizi testere bıçağının ön veya arka tarafındaki kesim hattına doğru uzatmayın. Çalışma parçasını «çapraz elle» yani testere bıçağının sağ tarafındaki çalışma parçasını sol elle tutmak veya tersi şekilde tutmak çoktehlikelidir. f ) Bıçak dönerken odun parçalarını temizlemek veya diğer herhangi bir nedenle herhangi elinizi çitin arkasında testere bıçağının 100mm’den daha fazla yaklaştırmayın. Ellerinizin dönen testere bıçağına yakınlığı anlaşılamayabilir ve ciddi şekilde yaralanmanıza nedenolabilir. g ) Kesmeden önce çalışılan parçayı kontrol edin. Çalışılan parça eğilmiş veya bükülmüşse, parçayı dışa eğilmiş kısmı çite bakacak şekilde kelepçeleyin. Kesim hattı boyunca çalışılan parça, çit ve masa arasında herhangi bir boşluk bulunmadığından daima emin olun. Eğilmiş veya bükülmüş çalışma parçaları kıvrılabilir veya yönü değişebilir ve kesim sırasında döner testere bıçağının üstüne gelebilir. Çalışılan parça üzerinde herhangi bir çivi veya yabancı nesnebulunmamalıdır. h ) Masa üzerinde, çalışılan parça haricindeki tüm aletler, ahşap parçaları kaldırılana kadar testereyi kullanmayın. Dönen bıçağa temas eden, ufak kir birikintileri, gevşek ahşap parçaları veya diğer nesneler yüksek hızlafırlayabilir. i ) Tek seferde sadece bir iş parçası kesin. Birikmiş birden fazla iş parçası yeterince iyi kelepçelenemez veya kavranamaz ve kesme sırasında bıçak üzerine denk gelebilir veya yerindenkayabilir. j ) Gönye testerenin kullanılmadan önce düz ve sabit bir çalışma yüzeyine monte edildiğinden veya koyulduğundan emin olun. Düz ve sabit bir çalışma yüzeyi gönye testerenin dengesiz hale gelmesi riskiniazaltır. k ) İşinizi planlayın. Eğim veya gönye açı ayarını değiştirmek istediğiniz her seferinde ayarlanabilir çitin çalışılan iş parçasını destekleyecek şekilde doğru ayarlandığından ve bıçak veya koruma sistemiyle temas etmediğinden emin olun. Aleti çalıştırmadan ve masada herhangi bir iş parçası bulunmadan önce çitle herhangi bir girişim veya çiti kesme tehlikesi bulunmadığından emin olmak için testere bıçağını tam olarak önceden belirlenmiş bir kesime doğru hareketettirin. l ) Tabla üstünden daha geniş veya uzun bir iş parçası için tabla uzantıları, testere tezgahları vb. gibi yeterli desteği sağlayın. Gönye testere tablasından daha geniş veya uzun bir iş parçaları sağlam desteklenmezse devrilebilir. Eğer kesilen parça veya iş parçası devrilirse, alt siperi kaldırabilir veya dönen bıçak tarafındanfırlatılabilir. m ) Başka bir insanı bir tabla uzantısı yerine veya ilave destek olarak kullanmayın. Çalışılan parça için dengesiz destek kesme işlemi sırasında bıçağın tutukluk yapmasına veya iş parçasının sizi veya yardım eden kişiyi dönen bıçağa çekecek şekilde kaymasına nedenolabilir. n ) Kesilen parça hiç bir şekilde dönen testere bıçağına sıkıştırılmamalı veya bastırılmamalıdır. Örneğin uzunluk sınırları kullanılan dar alanlarda kesilen parça bıçağa takılabilir ve şiddetli bir şekildefırlayabilir. o ) Daima demir çubuk veya boru gibi yuvarlak malzemeleri doğru şekilde desteklemek için tasarlanmış bir kelepçe veya sabitleyici kullanın. Demir çubuklar kesim sırasında yuvarlanma eğilimine sahiptir, bu da bıçağın “kapmasına” ve iş parçasını elinizle birlikte bıçağa çekmesine nedenolabilir. p ) Bıçağın çalışılan iş parçasına temas etmeden önce tam hıza ulaşmasını sağlayın. Bu durum iş parçasının fırlaması riskiniazaltacaktır. q ) İş parçası veya bıçak sıkışırsa gönye testereyi kapalı konuma getirin. Tüm hareketli parçaların durmasını bekleyin ve fişini güç kaynağından çekin ve/veya bataryayı çıkartın. Ardından sıkışan malzemeyi serbest bırakmaya çalışın. Sıkışmış bir malzemeyle kesme işlemine devam edilmesi kontrolün kaybedilmesine veya gönye testerenin hasar görmesine nedenolabilir. r ) Kesme işlemini tamamladıktan sonra, düğmeyi serbest bırakın, testere kafasını aşağı eğin ve kesilen parçayı çıkartmadan önce bıçağın durmasını bekleyin. Ellerinizin boşta dönen bıçağa yaklaştırılmasıtehlikelidir. s ) Tamamlanmamış bir kesim yaparken veya testere kafası tam olarak aşağı konumda olmadan önce düğmeyi serbest bırakırken kolu sıkıca tutun. Testerenin frenleme eylemi testere kafasının aniden aşağıya düşmesine ve bir yaralanma riski oluşmasına nedenolabilir. Gönye Testereler için Ek Güvenlik Kuralları

UYARI: Tüm talimatlar okunana ve anlaşılana kadar üniteyi prizetakmayın.

• Talimatlara göre tam olarak monte edilmeden ve kurulum yapılmadan önce BU MAKİNEYİ KULLANMAYIN. Kurulumu hatalı yapılmış bir makine ciddi yaralanmaya nedenolabilir.

• Bu makinenin nasıl çalıştırılacağına tam olarak aşina değilseniz amiriniz, eğitmen veya başka bir deneyimli kişiden YARDIM ALIN. Bilgiemniyettir.

• BIÇAĞIN DOĞRU YÖNDE DÖNDÜĞÜNDEN emin olun. Testere dişleri, testere üzerinde işaretlendiği şekilde dönme yönünü gösteriyorolmalıdır.

• Çalıştırmadan önce tüm kelepçe saplarını, düğmeleri ve kolları SIKIN. Gevşek kelepçeler, parçalar veya iş parçasının yüksek hızla fırlamasına nedenolabilir.

• Tüm bıçakların ve bıçak kelepçelerinin temiz olduğundan, bıçak kelepçelerinin girintili kenarlarının bıçağa doğru olduğundan ve mandren vidasının sağlam şekilde sıkıldığından EMİN OLUN. Gevşek veya uygunsuz bıçak kelepçesi testerenin hasar görmesine ve olası yaralanmaya nedenolabilir.

• Testere için belirlenmiş olan voltaj dışında BİR VOLTAJLA ÇALIŞTIRMAYIN. Aşırı ısınma alette hasara ve yaralanmaya nedenolabilir.

• Motor milini tutmak için FANA HERHANGİ BİR ŞEY SOKMAYIN. Alette hasara ve yaralanmaya nedenolabilir.

• Kesinlikle metal veya taş kesmek için KULLANMAYIN. Bunların ikisi de karbür uçların bıçaktan yüksek hızla fırlayarak ciddi yaralanmalara nedenolabilir.

• KESİNLİKLE VÜCUDUNUZUN HERHANGİ BİR PARÇASINI TESTERE BIÇAĞININ HAREKET ALANIYLA AYNI DOĞRULTUYA SOKMAYIN. Yaralanma meydanagelebilir.

• KESİNLİKLE HAREKET EDEN BİR BIÇAĞA BIÇAK YAĞLAYICI SÜRMEYİN. Yağ sürerken eliniz bıçağa doğru hareket ederek ciddi yaralanmaya nedenolabilir.

• Testere güç kaynağına bağlıyken ellerinizi asla bıçak alanına KOYMAYIN. Bıçağın yanlışlıkla aktive edilmesi ciddi yaralanmaylasonuçlanabilir.149 TüRkçE Elektrik Güvenliği Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen påklassificeringsplattan. DeWALT aletiniz EN62841 standardına uygun olarak çift yalıtımlıdır; bu nedenle, topraklama kablosuna gerek yoktur. Elektrik kablosu hasar görürse, yalnızca DeWALT veya yetkili bir servis tarafından değiştirilmelidir. Uzatma Kablolarının Kullanımı Uzatma kablosu kullanılması gerekiyorsa bu aletin giriş gücüne (Teknik Özellikleri bakın) uygun onaylı bir 3 damarlı uzatma kablosu kullanın. Minimum iletken boyutu 1,5 mm

'dir; maksimum uzunluk 30 m’dir. Bir kablo makarası kullanırken, kabloyu daima sonuna kadaraçın.

UYARI: Alet, 30mA akımı aşmayan akım kesici cihazla beraber kullanılmaya tavsiyeedilir. Diğer Tehlikeler Aşağıdaki tehlikeler testere kullanımında görülebilmektedir:

• Dönen parçalara dokunma sonucuyaralanmalar. İlgili güvenlik kurallarının uygulanmasına ve güvenlik donanımlarının kullanılmasına rağmen bazı tehlikelerin önüne geçilememektedir. Bu tehlikeler arasında:

• Duyma hissininazalması.

• Dönen testere bıçağının açıkta kalan kısmının neden olduğu kazatehlikesi.

• Bıçak değiştirirken meydana gelebilecekkazalar.

• Siperleri açarken parmakların ezilmetehlikesi.

• Özellikle meşe, akgürgen ve MDF olmak üzere ahşep keserken meydana gelen tozun yutulması sonucu oluşan sağlık sorunlarıbulunmaktadır. Asağıdaki etmenleQ, Rolunum sorunları riskini arttırır:

• Ahsap keserken toz toplama elemanınınbağlanmaması.

• Kirli egzoz filtreleri nedeniyle yetersiz toztoplama.

• Fişi çekilmiş ve kapatılmış olmadığı sürece TESTERENİN ALTINA ELİNİZİ UZATMAYIN. Testere bıçağına temas ciddi yaralanmaya yolaçabilir.

• MAKİNEYİ DENGELİ BİR DESTEK YÜZEYİNE SABİTLEYİN. Titreme makinenin kayması, hareket etmesi veya devrilmesi sonucu ciddi yaralanmaya nedenolabilir.

• Sadece GÖNYE TESTERELER İÇİN ÖNERİLEN ÇAPRAZ KESİM TESTERE BIÇAKLARI kullanın. En iyi sonuçları almak için, 7 dereceyi geçen kanca açılarına sahip karbür uçlu bıçakları kullanmayın. Derin kanallı testeresi bıçaklarını kullanmayın. Bu durum siperin yönünün değişmesine ve temasa neden olabilir ve makinede ciddi hasar ve/veya yaralanmayı beraberindegetirebilir.

• Makinede hasar ve/veya yaralanmayı önlemek için SADECE DOĞRU BOYUT VE TİPTE BIÇAKLARI KULLANIN (EN847-1 ileuyumlu).

• Çalıştırmadan önce bıçakta ÇATLAK VEYA HASAR OLUP OLMADIĞINI KONTROL EDİN. Çatlamış veya hasar görmüş bir bıçak parçalanabilir ve parçaları ciddi yaralanmaya neden olacak şekilde yüksek hızlarda fırlayabilir. Çatlamış veya hasar görmüş bıçakları hemen değiştirin. Testere bıçağının üzerinde yazan maksimum hızauyun.

• TESTERE BIÇAĞININ MAKSİMUM HIZI anma değeri plakası üzerinde belirtilen hıza göre daima daha yüksek veya en azından o değere eşitolmalıdır.

• TESTERE BIÇAĞININ ÇAPI aletin anma değeri plakasındaki değerlere uygun olmalıdır.

• BIÇAĞI VE BIÇAK KELEPÇESİNİ çalıştırmadan önce temizleyin. Bıçak ve bıçak kelepçesinin temizlenmesi bunların herhangi bir hasar açısından kontrol edilmesini sağlar. Çatlamış veya hasar görmüş bir bıçak veya bıçak kelepçesi parçalanabilir ve parçaları ciddi yaralanmaya neden olacak yüksek hızlardafırlayabilir.

• EĞİLMİŞ BIÇAKLARI KULLANMAYIN. Bıçağın doğru ilerlediği ve titremediğini kontrol etmek için bakın. Titreyen bir bıçak makineye hasar verebilir ve/veya ciddi yaralanmaya nedenolabilir.

• Plastik siperin çevresinde yağlayıcı veya temizleyici (özellikle sprey veya aerosol) KULLANMAYIN. Siperde kullanılan polikarbonat malzeme belli kimyasallar tarafından saldırıya maruzkalabilir.

• SİPERİ YERİNDE VE ÇALIŞIR DURUMDA muhafazaedin.

• DAİMA KESİM PLAKASI KULLANIN VE HASAR GÖRDÜĞÜNDE BU PLAKAYI DEĞİŞTİRİN. Testere altında küçük talaş birikmesi testere bıçağına engel olabilir veya kesme sırasında iş parçasının dengesinibozabilir.

• Makinenin hasar görmesini ve/veya yaralanmaları önlemek için sadece bu alet için belirtilen BIÇAK KELEPÇELERİNİKULLANIN.

• Kesilecek malzeme için doğru testere bıçağını kullandığınızdan EMİNOLUN.

• MOTOR HAVALANDIRMA YUVALARINDAKİ talaş ve testereden dökülen tozları temizleyin. Motor havalandırma yuvalarının tıkanması makinenin aşırı ısınmasına ve bu da makinenin hasar görmesine ve ciddi yaralanmayı beraberinde getirecek kısa devreye nedenolabilir.

• DÜĞMEYİ KESİNLİKLE “AÇIK” KONUMDA KİLİTLEMEYİN. Ciddi yaralanmaya nedenolabilir.

• ASLA ALET ÜZERİNE BASMAYIN. Bu, alet devrilirse veya yanlışlıkla kesme aletiyle temas edilirse ciddi yaralanmaylasonuçlanabilir.

UYARI: Plastik, ıslak ahşap ve diğer malzemelerin kesilmesi bıçak uçlarında ve testere gövdesinde erimiş materyal birikmesine sebep olur ve bıçağın aşırı ısınması ve kesim esnasında takılma riskiartar.

UYARI: Her zaman uygun kulaklık takın. Bazı durumlarda ve uzun süreli kullanımda, bu ürünün sesi işitme kaybına sebep olabilir. Gürültüye maruz kalmayı etkileyen aşağıdaki faktörlere dikkat edin:

• Yayılan gürültüyü azaltan bıçaklar kullanın,

• Yalnızca iyice bilenmiş testere bıçakları kullanın ve

• Özel olarak hazırlanmış gürültü azaltma özelliğine sahip testere bıçaklarınıkullanın.

UYARI: DAİMA güvenlik gözlüğü kullanın. Normal gözlükler güvenlik gözlükleri DEĞİLDİR. Ayrıca toz ortaya çıkan bir kesme işlemi söz konusuysa yüz veya toz maskesikullanın.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yaralanmalara neden olabilecek toz üretipyayabilir.

UYARI: Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı bazı tozlar kansere, doğum hataları veya diğer üreme sorunlarına neden olduğu bilinen kimyasallar içerir. Bu kimyasallardan bazıları:

• kurşun bazlı boyalardaki kurşun,

• tuğla ve çimentoda ve diğer duvar malzemelerinde bulunan kristalin silika ve

• kimyasal işleme tabi tutulmuş keresteden kaynaklanan arsenik vekrom. Bunlara maruziyetinizden kaynaklanan risk, bu tip çalışmaları ne sıklıkla gerçekleştirdiğinize bağlı olarak değişir. Bu kimyasallara maruziyeti azaltmak için: iyi havalandırmalı yerlerde çalışın ve mikroskopik partikülleri sızdırmayacak şekilde özel tasarlanmış toz maskeleri gibi onaylı güvenlik ekipmanlarınıkullanın.

• Elektrikli zımparalama, kesme, taşlama, delme ve diğer imalat işlemlerinin ortaya çıkardığı tozlarla uzun süreli temastan kaçının. Koruyucu giysiler giyin ve maruz kalan alanları sabun ve su ile yıkayın. Tozun ağız ve gözlerinize girmesine veya cildiniz üzerinde birikmesine izin vermek zararlı kimyasalların emilmesine nedenolabilir.

UYARI: Bu aletin kullanımı ciddi ve kalıcı solunum sorunları veya yaralanmalara neden olabilecek toz üretip yayabilir. Toza maruz kalma durumunda daima uygun ve onaylı solunum koruyucukullanın.150

Tarih Kodu Konumu (Şek. A) İmalat yılını da içeren Tarih Kodu

gövdeyebasılıdır. Örnek: 2019 XX XX İmalat Yılı Alet Üzerindeki Etiketler Alet üzerinde, aşağıdaki uyarı sembolleri bulunmaktadır: Kullanmadan önce kullanım kılavuzunuokuyun. Kulak korumasıkullanın. Göz korumasıkullanın. Ellerinizi bıçaktan uzaktutun. Gözle görülür radyasyon. Işığa doğrubakmayın. Paketi açma (Şek. A1,F)

1. Kutuyu açın ve kullanışlı taşıma kolu

ile, Şek. F’da gösterildiği gibi testereyi çekipçıkarın.

2. Testereyi pürüzsüz, düz bir yüzeyeyerleştirin.

3. Ray kilit düğmesini

serbest bırakın ve arka konuma kilitlemek için testere kafasını geriitin.

4. Çalıştırma koluna yavaşça aşağıya bastırın

ve aşağı kilitleme pimini kendinize çekin

5. Aşağı yönde olan basıncı hafifçe serbest bırakın ve tam yüksekliğine

ulaşmasını sağlayarak çalıştırma kolunututun. Tezgaha Montaj (Şek. A1) Tezgaha monte etmeyi kolaylaştırmak için dört ayakta da delikler

mevcuttur. Farklı boyutlarda vidalar için iki farklı boyutta delik bulunmaktadır. İstediğiniz deliği kullanabilirsiniz; her ikisini de kullanmak şartdeğildir. Hareket etmesini önlemek için testerenizi her zaman sabit bir yüzeye sağlam bir şekilde monte edin. Aletin taşınabilirliğini iyileştirmek için, 12,7 mm’lik bir parçaya veya daha sonra çalışma desteğinize kelepçelenebilen daha kalın bir kontrplağa monte edilebilir veya diğer iş alanlarına taşınabilir ve yenidenkelepçelenebilir. NOT: Testerenizi bir kontrplak parçasına monte etmeyi tercih ederseniz, montaj vidalarının ahşabın altından çıkıntı oluşturmadığından emin olun. Kontrplak çalışma desteği üzerine düzgünce oturmalıdır. Testereyi herhangi bir çalışma yüzeyine kelepçelerken, yalnızca montaj vida deliklerinin bulunduğu kelepçeleme yuvalarına kelepçeleyin. Başka herhangi bir noktaya kelepçelemek testerenin düzgün çalışmasına müdahaleedecektir.

DİKKAT: Bağlanma ve yanlışlığı önlemek için, montaj yüzeyinin eğri veya dengesiz olmadığından emin olun. Testere yüzeyde titrerse, testere montaj yüzeyine sağlam şekilde yerleşene kadar bir testere ayağının altına ince bir parça malzemeyerleştirin. Taban Uzantılarının Takılması (Şek. Y)

UYARI: Taban uzantıları, testereyi kullanmadan önce testere tabanının her iki tarafına monteedilmelidir.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir. Açıklama (Şek. A1–E)

UYARI: Hiçbir zaman elektrikli aleti veya herhangi bir parçasını değiştirmeyin. Hasarla veya yaralanmaylasonuçlanabilir. Şek. A1

Gönye mandal düğmesi

Çit ayarlama düğmesi

Taban uzantısı/taşıma kolu

Tezgah montaj delikleri

XPS™ açma/kapama düğmesi

Derinlik ayarlama vidası

Açılama kilit düğmesi

Sağ alt çevirme durdurucu

Gönye kilidini geçersiz kılma İsteğe bağlı aksesuarlar Şek. B

DWS5026-XJ İş parçası kelepçesi Şek. C

DW7053-QZ Toz Torbası Şek. D

DE7025-XJ Kelepçe braketleri Kullanim Amaci DeWALT DWS727 Gönye Testereniz, ahsap, ahsap ürünleri ve plastiklerin profesyonel olarak kesilmesi amacıyla tasarlanmıstır. Uygun testere bıçaklarını kullanıldığında alüminyum kesmek de mümkündür. Çapraz kesim, eğik kesim ve gönyeli Islak koşullarda veya yanıcı sıvı ya da gazların mevcut olduğu ortamlardaKULLANMAYIN. Bu gönye testere profesyonel kullanım amaçlı bir elektriklialettir. Çocukların aleti ellemesine İZİN VERMEYİN. Bu alet deneyimsiz kullanıcılar tarafından kullanılırken nezaretedilmelidir.

• Bu ürün fiziksel ve zihinsel kapasitesinin yanı sıra algılama gücü azalmış olan veya yeterince deneyim ve bilgisi bulunmayan kişiler (çocuklar dahil) tarafından kullanılmak üzere üretilmemiştir. Bu tür kişiler ürünü ancak güvenliklerinden sorumlu bir kişi tarafından cihazın kullanımıyla ilgili talimatların verilmesi veya sürekli kontrol altında tutulması durumunda kullanabilir. Çocuklar, bu ürün ile kontrol altındatutulmalıdır. Ambalaj İçeriği Ambalaj, aşağıdaki parçaları içermektedir: 1 Monte edilmiş gönye testere 1 Bıçak anahtarı (testere üzerine monte edilmiş) 1 Testere bıçağı (testere üzerine monte edilmiş) 1 Malzeme kelepçesi 2 Taban uzantısı 2 Vida 2 Rondela 1 Kullanım kılavuzu

• Alet, parçalar ve aksesuarlarda nakliye sırasında hasar oluşup oluşmadığını kontroledin.

• Çalıştırmadan önce bu kılavuzu iyice okuyup anlamak için zamanayırın.151 TüRkçE

UYARI: Montaj yuvalarını kullanarak, taban uzantılarını testerenin tabanı ile aynı hizada olacak şekilde ayarladığınızdan eminolun.

1. Tabanın yanındaki el girintilerinin

üstünde yer alan delikleribulun.

2. Ürünle birlikte gelen anahtar veya bir T30 anahtar kullanarak vidayı

, taban uzantısından

ve tabandaki deliklerden geçirerektakın.

3. Yerinden oynamadığından emin olmak için uzantıyı çekerek sağlamlığını

4. Adım 1 ve 3’ü diğer tarafta datekrarlayın.

Değiştirme veya Yeni Testere Bıçağı Takma Bıçağın Çıkarılması (Şek. G1–G4)

UYARI: Yaralanma riskini azaltmak için, testere bıçağını tutarken iş eldivenitakın.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir.

• Bıçak güç altındayken veya bosta dönerken mil kilidine aslabasmayın.

• Hafif alasım veya demir içeren (demir veya çelik içeren) metalleri, duvarları veya lifli çimento ürünlerini bu gönye testeredekesmeyin.

1. Testereyi fiştençekin.

2. Kolu yukarı konuma kaldırın ve alt siperi

olabildiğincekaldırın.

3. Testere bıçağını kilit devreye girene kadar el ile dikkatlice döndürürken

milli kilit düğmesine

4. Düğme basılıyken, verilen anahtarı

ve diğer elinizi kullanarak bıçak vidasını gevşetin

. (Saat yönünde çevirin, soldan dişli.)

, dış kelepçe pulunu

çıkarın. İç kelepçe pulu

mil üzerindebırakılabilir.

6. Yeni bir bıçak takarken gerekli olması durumunda adaptör halkasını

eski bıçaktan çıkarın vesaklayın. Bıçağın Takılması (Şek. G1–G4)

1. Testereyi fiştençekin.

2. Halka adaptör halkasını

gerekirse yeni testere bıçağının deliğineoturtun.

3. Kol yükseltilmiş ve alt siper

açık tutulurken, ve bıçağın altındaki diş testerenin arkasına işaret edecek şekilde bıçağı iç kelepçe pulunun

omuz kısmınayerleştirin.

4. Dış kelepçe pulunu mile monteedin.

5. Bıçak vidasını takın ve mil kilidini devreye sokarak, vidayı verilen anahtar

ile iyice sıkın (saat yönünün tersine çevirin, soldandişli).

UYARI! Testere bıçağının yalnızca açıklanan sekilde değistirilmesi gerektiğini unutmayın. Yalnızca Teknik Veriler bölümünde belirtilen testere bıçaklarını kullanın; Kat.no.: DT4260önerilir. Testerenin Taşınması (Şek. A1, A2)

UYARI: Ciddi kişisel yaralanma riskini azaltmak için, testereyi taşımadan önce DAIMA ray kilidi düğmesini, açılama kilit kolunu, eğim kilit kolunu, aşağı kilitleme pimini ve çit ayarlama düğmelerini kilitleyin. Taşımak veya kaldırmak için asla koruyucularıkullanmayın. Gönye testereyi rahatça taşımak için, testere kolunun üstünde bir taşıma kolu

• Testereyi taşımak için, kafayı alçaltın ve aşağı kilitleme pimine basın

• Ray kilidi düğmesini, testere kafası ön konumdayken kilitleyin, gönye kolunu tam sol gönye açısında kilitleyin, çiti

tamamen içe doğru kaydırın ve açılama kilit düğmesini

, aleti olabildiğince kompakt hale getirmek için testere kafası dikey konumdaykenkilitleyin.

veya taban uzantılarını

kullanın. Özellikler ve Kontroller

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir. Gönye kontrolü (Şek.A1, H) Gönye kilit kolu

ve gönye mandal düğmesi

testerenizi 60° sağa ve 50° sola gönye yapmanıza izin verir. Testereyi gönye yapmak için, gönye kilidi kolunu kaldırın, gönye mandalı düğmesine basın ve gönye açısını istenilen gönye ölçeğine ayarlayın

. Gönye açısını kilitlemek için gönye kilidi kolunabasın. Gönye kilitleme düğmesinin kilidini açıp gönye kilidini geçersiz kılma kolunu

aşağı doğru iterek gönye mandalı düğmesini geçersiz kılın. Geçersiz kılmadan çıkmak için, gönye kilidini geçersiz kılma kolunu yukarı doğruitin. Açılama kilit düğmesi (Şek. A2) Açılama kilidi, testereye sol veya sağa 49° açı vermenizi sağlar. Açılama ayarını belirlemek için, düğmeyi

saat yönünün tersine çevirin. 0° açı geçersiz kılma düğmesi çekildiğinde testere kafası kolayca sola veya sağa açı alır. Sıkmak için, açılama kilit düğmesini saat yönündeçevirin. 0° Açılama Geçersiz Kılma (Şek. A2) 0° açılama freni geçersiz kılma elemanı

testereyi 0° işaretinin sağına açılamanızısağlar. Devreye girdiğinde, soldan getirildiğinde testere otomatik olarak 0°’de durur. Sağa 0°’ye geçici olarak hareket ettirmek için, açılama kilit düğmesini

çekin. Düğme serbest bırakıldığında, geçersiz kılma yeniden devreye girer. Açılama kilit düğmesi düğme 180° derece bükülerekkilitlenebilir. 0°’deyken, geçersiz kılma elemanı yerine kilitlenir. Geçersiz kılma elemanını çalıştırmak için, testereye hafifçe sola doğru açıverin. 45° Açılama Freni Geçersiz Kılma (Şek.I) Testerenin her iki yanında iki açılama freni geçersiz kılma kolu bulunmaktadır. Testereyi sola ya da sağa açılamak için, 45°’yi geçin, 45° açılama geçersiz kılma kolunu

geriye doğru itin. Geriye doğru konumda olduğunda, testere bu frenleri geçerek açılanabilir. 45° frenleri gerekli olduğunda, 45° açılama geçersiz kılma kolunu ileri doğruitin. Tepe açılama kilit mandalları (Şek.I) Tepe kalıbı yerleşme yüzeyini keserken, testereniz soldan ya da sağdan doğru ve hızlı şekilde bir tepe durma noktası ayarlamak üzere donatılmıştır (Tepe Kalıbı Yerleşme Yüzeyi ve Bileşik Özellikleri Kullanma’ya bakın). Tepe açılama kilit mandalı

tepe ayarlama vidasıyla temas etmesi içindöndürülebilir. Tepe açılama kilit mandalını tersine çevirmek için, tutma vidasını, 22,5° açılama kilit mandalını

ve 30° tepe açılama kilit mandalını

çıkarın. Tepe açılama kilit mandalını

30° yazısı yukarı bakacak şekilde çevirin. 22,5° açılama kilit mandalını ve tepe açılama kilit mandalını sabitlemek için vidayı yeniden takın. Doğruluk ayarıetkilenmeyecektir. 22,5° Açılama kilit mandalları (Şek.I) Testereniz sol veya sağdan 22,5°’lik bir açılamayı hızla ve doğru şekilde ayarlamak üzere donatılmıştır. 22,5° açılama kilit mandalı

tepe ayarlama vidasıyla

temas etmesi içindöndürülebilir. Ray Kilit Düğmesi (Şek. A1) Ray kilit düğmesi

üzerinde kaymasını önlemek için testere kafasını sağlam şekilde kilitlemenizi sağlar. Bu, belli kesimler yaparken veya testereyi taşırkengereklidir. Oluk Açma Freni (Şek. A2) Oluk açma freni

bıçağın kesiminin derinliğinin sınırlı olmasını sağlar. Fren, oluk açma ve uzun dikey kesimler gibi uygulamalar için yararlıdır. Oluk açma frenini ileri döndürün ve istenilen kesim derinliğini ayarlamak için derinlik ayarlama vidasını

ayarlayın. Ayarlamayı sabitlemek152

sıkın. Oluk açma freni testerenin arkasına döndürüldüğünde oluk açma freni özelliği atlanacaktır. Derinlik ayarlama vidası elle gevşetilmeyecek kadar sıkıysa, vidayı gevşetmek için verilen bıçak anahtarı

kullanılabilir. Aşağı kilitleme pimi (Şek. A1)

UYARI: Aşağı kilitleme pimi yalnızca testere taşınırken veya saklanırken kullanılmalıdır. Herhangi bir kesme işlemi için ASLA aşağı kilitleme piminikullanmayın. Testere kafasını aşağı konumda kilitlemek için, testere kafasını aşağıya itin, aşağı kilitleme pimini itin

ve testere kafasını serbest bırakın. Bu, testereyi bir yerden bir yere hareket ettirirken testere kafasını güvenle aşağıda tutacaktır. Serbest bırakmak için, testere kafasını aşağıya bastırın ve pimi çekerekçıkarın. Kaydırma kilit kolu (Şek. J, T) Kaydırma kilit kolu

testereyi, Şekil T’te gösterildiği gibi dikey olarak kesim yapılırken taban kalıbının kesimini en üst seviyeye çıkaracak konumayerleştirir. Sağ Alt Çevirme Durdurucu (Şek. A1, A2) Sağ alt çevirme durdurucu

monte edilmiştir ve ihtiyaç olmadığında geriye döndürülebilir. Aynı genişlikte birden fazla parça keserken, sağ alt çevirme durdurucuyu ileri doğru döndürün, sürgülü çiti bıçaktan (bir cetvel ile ölçülecek şekilde) gerekli mesafeye taşıyın ve ahşap tahta durdurucuya bakacak şekilde kesimiyapın. Ayarlama Gönye testereniz üretim anında fabrikada eksiksiz ve doğru olarak ayarlanmıştır. Nakliye ve kullanım veya başka herhangi bir nedenden ötürü yeniden ayarlama gerekliyse, testerenizi ayarlamak için aşağıdaki talimatları takip edin. Bir kez yapıldığında, bu ayarlamalar doğru olarakkalacaktır. Gönye ölçeği ayarlama (Şek.H,K)

kilidini açın ve gönye mandalı düğmesi

gönye konumunda. kilitlenene dek, gönye kolunu döndürün. Gönye kilit kolunukilitlemeyin.

2. Testere çiti ve bıçağına karşı, gösterildiği şekilde bir gönye yerleştirin.

(Bıçak dişi uçlarına gönye ile dokunmayın. Böyle yapılması hatalı ölçümlere neden olur.)

3. Testere bıçağı çite tam olarak dik değilse, gönye ölçeğini

gevşetin ve gönye ile ölçerek, gönye kilit kolunu ve ölçeği, bıçak çite dik olana dek sola ya da sağakaydırın.

4. Dört vidayı yeniden sıkın. Gönye göstergesinin

değerine bu kez önemvermeyin. Gönye göstergesi ayarlama (Şek.H)

1. Gönye kolunu sıfır konumuna getirmek için gönye kilit kolunun

2. Gönye kilit kolunun kilidi açılmışken, gönye kolunu sıfıra döndürürken

gönye mandalının yerine oturmasınısağlayın.

3. Şek. H’de gösterilen gönye göstergesini

gözlemleyin. Gösterge tam olarak sıfırı göstermezse, göstergeyi yerinde tutarak gönye göstergesi vidasını

gevşetin, göstergeyi yeniden konumlandırın ve vidayısıkın. Tabla ayarlaması için oynar kollu gönye (Şek.A1,A2,I,L)

1. Bıçak gönyesini tablaya hizalamak için, kolu aşağı kilitleme pimi

ile aşağı konumakilitleyin.

2. Gönyenin dişin üst kısmında olmamasını sağlayarak bıçağa karşı bir

gönye yerleştirin (Şek.L).

3. Açılama kilit düğmesini

gevşetin ve kolun 0° açılama frenine sıkıca dayanmasınısağlayın.

4. Bıçağın tablaya 0° açıda olacağı şekilde, 6 mm bıçak anahtarı

ile 0° eğim ayar vidasını (

, Şek. I) gerektiğincedöndürün. Açılama göstergesi ayarı (Şek.I) Açılama göstergeleri

sıfırı göstermezse, açılama göstergelerinin her birini yerinde tutan her bir vidayı

gevşetin ve gerekirse hareket ettirin. 0° açılamasının doğru olduğundan ve başka herhangi bir açılama açısı vidasını ayarlamadan önce açılama göstergelerinin ayarlandığından eminolun. Açılama freni 45° sağ ve sol ayarı (Şek. A2,I) Sağ 45° açılama frenini ayarlamak için:

1. Testereye eğim vermeden önce çiti

tam dışarı doğrukaydırın.

2. Açılama kilit düğmesini

gevşetin ve 0° açılama frenini geçersiz kılmak için 0° açılama frenini

3. Testere tam olarak sağda olduğunda, açılama göstergesi

tam olarak 45°’yi göstermezse, 13 mm bıçak anahtarı

ile açılama göstergesi 45°’yi gösterene dek sol 45° açılama ayar vidasını

çevirin. Sol 45° açılama frenini ayarlamak için:

1. Testereye eğim vermeden önce çiti

tam dışarı doğrukaydırın.

2. Açılama kilit düğmesini gevşetin ve kafayı solaeğin.

3. Açılama göstergesi tam olarak 45°’yi göstermezse, açılama göstergesi

45° değerini gösterene kadar sağ 45° açılama ayar vidasınıçevirin. Açilama frenini 22,5° (veya 30°) olarak ayarlama (Şek. A2,I) NOT: Açılama açılarını yalnızca 0° açılama açısını ve açılama göstergesi ayarını uyguladıktan sonraayarlayın. Eğim açısı ayarı 22,5° veya 30° ile başlamadan önce sürgülü çitleri tam dışarı doğrukaydırın. Sol 22,5° açılama açısını belirlemek için, sol 22,5° açılama kilit mandalını

dışarıya çevirin. Açılama kilit düğmesini

gevşetin ve kafayı tamamen sola eğin. Açılama göstergesi

tam olarak 22,5°’yi göstermezse, açılama göstergesinde 22,5° değeri görünene kadar 10mm anahtar ile kilit mandalına temas eden tepe ayarlama vidasını

çevirin. Sağ 22,5° açılama açısını ayarlamak için, sağ 22,5° açılama kilit mandalını dışarıya çevirin. Açılama kilit düğmesini gevşetin ve 0° açılama frenini

geçersiz kılmak için 0° açılama frenini çekin. Testere tam olarak sağda olduğunda, açılama göstergesi tam olarak 22,5°’yi göstermezse, açılama göstergesi tam olarak 22,5°’yi gösterene dek, 10mm anahtar ile kilit mandalıyla temas ederek tepe ayarlama vidasını

çevirin. Çitin ayarlanmasI (Şek.A1) Çitin üst parçası, testerenin hem soldan hem de sağdan tam 49° bir açı yapmasına izin veren bir açıklık sağlamak üzereayarlanabilir.

ayarlamak için, çit ayarlama düğmesini

gevşetin ve çiti dışarıya doğrukaydırın.

2. Testere kapalıyken kuru şekilde çalıştırın ve açıklığıdenetleyin.

3. Kolun yukarı ve aşağı hareketine müdahale etmeksizin iş parçasına

maksimum destek sağlamak için çiti bıçağa olabildiğince yakın şekildeayarlayın.

4. Çit ayar düğmesini iyicesıkın.

5. Açılama işlemleri tamamlandığında, çiti yenidenkonumlandırın.

NOT: Çitlerin hatları testere tozu ile tıkalı hale gelebilir. Rehber olukları temizlemek için bir fırça ya da düşük basınçlı havakullanın. Siper Hareketi ve Görünürlük (Şek. X) Testerenizdeki alt siper

kol aşağı götürüldüğünde bıçağı otomatik olarak ortaya çıkarmak ve kol yükseltildiğinde bıçağı kaplamak içintasarlanmıştır. Siper, testere bıçakları takılırken veya sökülürken ya da testerenin incelenmesi için elle kaldırılabilir. BIÇAK DURDURULMADIKÇA alt SİPERİ ASLAKALDIRMAYIN. Ray rehberinin ayarlanmasi (Şek. A1) Rayları

düzenli olarak sallanma veya açıklık açısından kontroledin. Sol ray, ayar vidası

ile ayarlanabilir. Açıklığı azaltmak için 4 mm’lik bir altıgen anahtar kullanın ve testere kafasını ileri geri kaydırırken ayar vidasını saat yönündedöndürün. Gönye Kilidinin Ayarlanması (Şek. A1,M) Gönye kilidi kolu (aşağıda) kilitliyken testerenin tablası hareket ettirilebiliyorsa, gönye kilidi çubuğu

İhtiyaçlarınıza en uygun bıçağı seçmek için İsteğe Bağlı Aksesuarlar altında Testere Bıçakları’nabakın. Makinenin, masa yüksekliği ve denge açısından ergonomik durumunuza uygun sekilde yerlestirildiğinden emin olun. Makinenin yerlestirileceği bölge, operatörün görüs açısının iyi olmasını ve üzerinde çalısılan parçanın herhangi bir sınırlama olmaksızın ele alınmasına olanak tanıyacak yeterli serbest alan bulunmasını sağlayacak sekildeseçilmelidir. Titreşim etkilerini azaltmak için çevre sıcaklığının çok düşük olmadığından, makine ve aksesuarların bakımının iyi yapıldığından ve iş parçası boyutunun bu makineye uygun olduğundan eminolun. Testereyi herhangi 50Hz’lik bir güç kaynağına takın. Gerilim için ad plakasına bakın. Kablonun çalışmanıza müdahale etmeyeceğinden eminolun. Düzgün Vücut ve El Konumu (Şek. N1, N2)

UYARI: Ciddi yaralanma riskini azaltmak için, Şek. N1’da gösterildiği gibi Daima şekilde gösterilen uygun el pozisyonunukullanın.

UYARI: Ciddi yaralanma riskini azaltmak için, ani tepki ihtimaline karşı aleti DAİMA sıkıcatutun.

• Ellerinizi asla kesim alanının yakınına koymayın. Ellerinizi bıçaktan 100 mm daha yakınakoymayın.

• Kesim yaparken iş parçasını tablaya ve çite dayanacak şekilde sıkıca tutun. Tetiği bırakana ve bıçak tamamen duruncaya kadar ellerinizi konumundatutun. KULLANMA Kullanma Talimatları

UYARI: Güvenlik talimatlarına ve geçerli yönetmeliklere daimauyun.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın. Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir.

açık kilit (yukarı) konumunagetirin.

2. Yarıklı tornavida kullanarak, Şek. M’da gösterildiği gibi saat yönünde

çevirerek gönye kilit çubuğunu sıkın. Kilit çubuğunu yerine oturuncaya kadar çevirin, ardından saat yönünün tersinde bir kereçevirin.

3. Gönye kilidini, gönye ölçeğinde kilitlenmemiş bir ölçüme - örneğin 34°

– yeniden kilitleyin ve tablanın dönmeyeceğinden eminolun. Kullanmadan önce

• Uygun testere bıçağını takın. Aşırı derecede aşınmış bıçakları kullanmayın. Aletin maksimum dönüş hızı testere bıçağının hızını aşmamalıdır. Aşındırıcı bıçakkullanmayın.

• Koruyucu kayış kapağında

hasar olup olmadığını ve alt siperin

düzgün çalışıp çalışmadığını kontrol edin

• Masa uzantılarını testerenin her iki tarafına da takın. Bkz. Masa Uzantılarının Takılmasıbölümü.

• Çok küçük parçalar kesmeyeçalışmayın.

• Bıçağın serbestçe kesmesini sağlayın. Kesimizorlamayın.

• Kesime başlamadan önce motorun tam hıza ulaşmasınıbekleyin.

• Tüm sıkıştırma düğmeleri ve sıkıştırma kollarının kavrar vaziyette olmasına dikkatedin.

• İş parçasını emniyetealın.

• Sahip olduğunuz testere, tahta ve bir çok demir içermeyen malzemeyi kesmekte kullanılabilmesine karşın bu çalıştırma talimatları sadece tahta kesimini açıklamaktadır. Aynı talimatlar diğer malzemeler için de geçerlidir. Testereyi kullanarak demir içeren (demir ve çelik) malzemeleri, lif betonu veya taş işlerini kesmeyin!

• Çentik plakasını kullandığınızdan emin olun. Çentik yuvası 12mm’den kalınsa makineyiçalıştırmayın.

• Testereyi bir harici toz toplayıcıyabağlayın.

• BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. ELLERİNİZİ, ŞEKİLN2’DE GÖSTERİLDİĞİ GİBİ ÇAPRAZTUTMAYIN.

• İki ayağın da sıkıca zeminde olmasını sağlayın ve uygun dengeyi koruyun. Gönye kolunu sola ve sağa hareket ettirdikçe, onu takip edin ve testere bıçağının hafifçe yanındadurun.

• Bir kalem izini takip ederken siper hava deliklerinebakın. Tetik Düğmesi (Şek.A2) Testereyi açmak için kilitleme kolunu

aletin arka kısmına doğru çekin ve ardından tetik düğmesine

basın. Testere, düğmeye basıldığı sürece çalışır. Kesimi yapmadan önce bıçağın tam çalışma hızında dönmesine izin verin. Testereyi kapatmak için ise, tetik düğmesini serbest bırakın. Testere kafasını kaldırmadan önce bıçağın durmasını bekleyin. Düğmenin kilidinin açık konuma getirilmesi için herhangi bir koşul yoktur. Düğmeyi kilitlemek üzere bir asma kilit takmak için tetikte bir delik

mevcuttur. Testerede otomatik elektrikli bir bıçak freni bulunmaz fakat testere bıçağı tetiğin serbest bırakılmasından sonra 10 saniye içerisinde durmalıdır. Bu ayarlanabilir bir süre değildir. Eğer durma süresi sürekli olarak 10 saniyeyi aşarsa, aleti yetkili bir DeWALT servis merkezinegötürün. Kesim yerinden çıkartmadan önce bıçağın durduğundan mutlaka eminolun. Toz Emme (Şek. A2, C, Z)

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından çıkarın. Kazara çalışma yaralanmaya nedenolabilir.

UYARI: Kayın ve meşe tozu gibi bazı tozlar, özellikle ağaç işleme katkı maddeleriyle birleştiğinde kansere yol açıcı maddeler olarakbilinmektedir.

• Daima toz emici donanımkullanın.

• Çalışma alanının iyi havalanmasınısağlayın.

• Uygun bir maske kullanmanızönerilmektedir.

DİKKAT: Toz torbası veya DeWALT toz emici yerinde olmadığı takdirde bu testereyi çalıştırmayın. Ahşap tozu solunum tehlikesioluşturabilir.

DİKKAT: Her kullanımdan sonra toz torbasını kontrol ediptemizleyin.

UYARI: Alüminyum keserken, yangın riskini önlemek için toz torbasını çıkarın veya toz toplayıcıyıayırın. Gönye testerenizde toz torbasına

AirLock’a (DWV9000-XJ) doğrudan bağlantı yapılmasını sağlayan dahili bir toz portu

mevcuttur. Çalışılan malzeme için ülkenizde geçerli olan düzenlemelereuyun. Toz Torbasını Yerleştirmek (Şek. C)

Şekil C’de gösterildiği gibi toz portuna

takın. Toz Torbasını Boşaltmak (Şek. C)

testereden çıkarın ve boşaltmak için hafifçe sallayın veyavurun.

2. Toz torbasını toz çıkışına

geritakın. Tozun tamamının torbadan çıkmadığını görebilirsiniz. Bu, kesme performansını etkilemeyecek, ancak testerenin toz toplama verimliliğini azaltacaktır. Testerenizin toz toplama verimliliğini eski haline getirmek için boşaltırken toz torbasının içindeki yayı bastırın ve çöp kutusu veya toz haznesinin kenarınavurun. Harici Toz Toplayıcı (Şek. Z) Özellikle sağlığa zararlı veya kanserojen özelliğe sahip kuru tozları vakumla çekerken özel toz Sınıfı M olan bir vakumlu süpürgekullanın.154

Bir AirLock Uyumlu Toz Toplayıcıya Bağlama (Şek. Z) Gönye testerenizdeki toz portu

WALT AirLock bağlantı sistemiyle uyumludur. AirLock, toz toplayıcı hortumu

ve gönye testere arasında hızlı ve güvenli bağlantısağlar.

1. AirLock konektörü

üzerindeki kelepçenin kilit açık konumda olduğundan emin olun. Kelepçe ve AirLock konektörü üzerindeki çentikleri

açık kilit ve kilit konumlarında gösterildiği gibihizalayın.

2. AirLock konektörünü toz portuna

3. Kelepçeyi kilitli konumadöndürün.

NOT: Kelepçe içindeki bilyeli rulmanlar yuvaya kilitlenir ve bağlantıyı emniyete alır. Gönye testere artık toz toplayıcıya sağlam bir şekildebağlanmıştır. XPS™ LED Çalıma Iığı Sisteminin Kullanılması (ek.A1, A2) NOT: Gönye testeresi bir güç kaynağına bağlıolmalıdır. XPS™ LED Çalışma Işığı Sistemi bir açma/kapatma düğmesine sahiptir

XPS™ LED Çalışma Işığı sistemi gönye testerenin tetik anahtarından bağımsızdır. Işık, testereyi çalıştırmak üzere açık olmak zorundadeğildir. Bir ahşap parçası üzerinde mevcut bir kalem hattından kesim yapmak için:

1. XPS™ sistemini açın, ardından testere bıçağını ahşaba yaklaştırmak için

çalıştırma kolunu aşağı çekin

. Bıçağın gölgesi ahşaptagörünecektir.

2. Kalem hattını bıçağın gölgesinin kenarı ile hizalayın. Kalem

hattıyla tam olarak denk getirmek için gönyeyi veya eğik açıları ayarlamanızgerekebilir. Düz Kesme İlemler (ek. A1, A2,O,P) Kaydırma özelliği kullanılmıyorsa, testere kafasının olabildiğince geriye itildiğinden ve ray kilidi düğmesinin

sıkıldığından emin olun. Bu, iş parçasıyla çalışmaya başlandığında testerenin rayları boyunca kaymasınıönler. Birden çok parçanın kesilmesi önerilmez ancak her bir parçanın tabla ve çite dayanacak şekilde sıkıca tutulması sağlanırsa güvenli bir şekildeyapılabilir. Düz dikey enine kesim

1. Gönye kolunu sıfıra ayarlayıp kilitleyin ve ahşabı tabla

dayanacak şekilde sıkıcatutun.

2. Ray kilit düğmesi

sıkılmış şekilde, kilitleme kolunu

iterek ve tetik düğmesini

sıkarak testereyiçalıştırın.

3. Testere hızlandığında, kolu hafifçe alçaltın ve ahşabı yavaşça kesin. Kolu

yükseltmeden önce bıçağın tam olarak durmasına izinverin. Kaydırmalı Enine Kesim (Şek. O) 51 x 115mm’den daha geniş (51 x 82mm 45° gönyede) bir iş parçası keserken, ray kilit düğmesi

gevşetilmiş şekilde dışarı-aşağı hareketkullanın. Testereyi kendinize doğru çekin, testere kafasını iş parçasına doğru aşağıya indirin ve kesimi tamamlamak için testereyi yavaşça geriitin. Dışarı çekerken testerenin iş parçasının üst kısmıyla temas etmesine izin vermeyin. Testere, muhtemelen kişisel yaralanmaya veya iş parçasının zarar görmesine neden olacak şekilde size doğru hareketedebilir. Gönye enine kesim (Şek. P) Gönye açısı köşe yapmak için genellikle 45° olur, ancak sıfır ila soldan 50° ve sağdan 60° herhangi bir yere ayarlanabilir. Düz dikey bir enine kesim için devamedin. Daha kısa olan ve 51 x 105mm’den daha geniş iş parçaları üzerinde bir gönye kesimi gerçekleştirirken, uzun tarafı daima çite karşıyerleştirin. Açılı Kesme İşlemi (Şek. A1, A2) Eğik açılar 49° sağdan ve 49° soldan ayarlanabilir ve gönye kolu 50° sol veya 60° sağ arasında kesilebilir. Açılama sistemine dair ayrıntılı talimatlar için Özellikler ve Kontroller’ebakın.

gevşetin ve testereyi istenildiği şekilde sola veya sağa hareket ettirin. Açıklığı sağlamak için çiti

hareket ettirmek gereklidir. Çitleri yerleştirdikten sonra çit ayarlama düğmesini

2. Açılama kilidini iyicesıkın.

Bazı aşırı açılarda, sağ taraftaki çitin çıkarılması gerekebilir. Belli açılı kesme işlemleri için çitleri ayarlamaya dair önemli bilgiler için Ayarlamalar kısmında Çit Ayarı’nabakın. Sağ çiti çıkarmak için, çit ayarlama düğmesini

bir kaç tur gevşetin ve çiti dışarıya doğru kaydırın. Sağ çit, kaymasını önlemek için bir kordon ile tabanasabitlenir. Kesme Kalitesi Herhangi bir kesimin pürüzsüzlüğü, kesilen materyal, bıçak tipi ve kesme hızı gibi bir dizi değişkenebağlıdır. Kalıplama ve diğer hassas çalışmalar için en pürüzsüz kesimler istenildiğinde, keskin bir (60 diş karbür) bıçak ve daha yavaş, dengeli bir kesme hızı istenilen sonuçlarıverecektir.

UYARI: Kesilen malzemenin kesim sırasında yürümemesine dikat edin; parçayı sıkıca tespit edin. Testere kolunu kaldırmadan önce daima bıçağın tamamen durmasını bekleyin. Kesilen parçanın arka kısmında hala küçük çaplı yırtılmalar oluyorsa, kesilecek ahşabın üzerine bir seloteyp şeridi yapıştırın. Kesimi şeridin içinden yaptıktan sonra, şeridi dikkatli bir şekildeçıkartın. Düz Olmayan Kesm (Oluk ve Kanal Açma) (ek. A2) Oluk kesimi yapabilmeniz için testerenizde bir oluk açma freni

, derinlik ayarlama vidası

mevcuttur. Çapraz Kesme, Açılı Kesme ve Bileşik Gönye Kesme bölümlerindeki talimatlar, tüm malzeme kalınlıklarındaki kesimler içindir. Malzemede oyuk veya kanal şekilleri oluşturmak için düz olmayan kesimler deyapabilirsiniz. Oyma (Şek. A1, A2) Kesim derinliğini ayarlamayla ilgili ayrıntılı talimatlar için Oluk Açma Freni bölümüne bakın. İstenen kesme derinliğinden emin olmak için atılmış bir parça tahtakullanılmalıdır.

1. Bu tahta parçasını tezgahın üzerinde çite

doğru sıkıca tutun. Bıçağın altındaki kesim alanını hizalayın. Testere kolunu, bıçak aşağı konumda olacak şekilde tamamen öne yerleştirin. Kilitleme kolunu

ileri ittirerek ve tetik düğmesine

basarak testereyi çalıştırın. İş parçası boyunca bir oluk açmak için testere kolunu arkaya doğru itin.

2. Testere kolu aşağıdayken tetik düğmesini serbest bırakın. Testere bıçağı

tamamen durduğunda testere kolunu kaldırın. Kolu kaldırmadan önce, daima bıçağın tam olarak durmasınıbekleyin.

3. Oluğu genişletmek için, istenen derinlik elde edilene kadar adım

1–2’yitekrarlayın. İ Parçasının Kelepçelenmesi (ek.B)

UYARI: Bir kesimden önce kelepçelenmiş, dengeli ve güvenli olan iş parçası, kesim tamamlandıktan sonra dengesini kaybedebilir. Dengesiz bir yük testereyi veya bir masa veya tezgah gibi testerenin takılı olduğu herhangi bir şeyi yana yatırabilir. Dengesiz hale gelebilecek bir kesim yaparken, iş parçasını düzgün şekilde destekleyin ve testerenin sabit bir yüzeye sağlam şekilde cıvatalandığından emin olun. Yaralanmaylasonuçlanabilir.

UYARI: Kelepçenin her kullanılışında, kelepçe ayağının testere tabanının yukarısına kelepçeli kalması gereklidir. İş parçasını, çalışma alanındaki herhangi bir başka parçaya değil, daima testerenin tabanına kelepçeleyin. Kelepçe ayağının testere tabanının kenarına kelepçelenmediğinden eminolun.

DİKKAT: Denetimi sağlamak ve yaralanma ve iş yeri hasarı riskini önlemek için daima bir çalışma kelepçesikullanın. Testerenizle verilen malzeme kelepçesini

kullanın. Kelepçelemeye yardımcı olması için sol veya sağ çiti baştan başa kaydırın. Yay kelepçeler, çubuk kelepçeler veya C kelepçeler gibi başka destek elemanları belli boyutlar ve Şek.lerdeki malzemeler için gerekliolabilir.155 TüRkçE Kelepçeyi takmak için

1. Tabanda dört tane dikdörtgen kelepçe montaj deliği

mevcuttur, bunların ikisi önde ve diğer ikisi taban çitinin altında testerenin arkasında yer alır. Kelepçeyi

bu dört delikten birinetakın. nOT: Kelepçeyi testerenin arka tarafına monte ederken, kelepçe kolunun en yüksek konumda olması gerekir, böylece kelepçe desteği, kelepçe çitin üzerinden geçerken montaj deliğinekaydırılabilir.

2. Kelepçeyi yukarıya veya aşağıya ayarlamak için düğmeyi gevşetin,

ardından iş parçasını sağlam şekilde kelepçelemek için düğmeyibasın. nOT: Açılandırırken kelepçeyi tabanın zıt tarafına yerleştirin. BIÇAĞIN YOLUNU KONTROL EDEBİLMENİZ İÇİN KESİMLERİ BİTİRMEDEN ÖNCE DAİMA KURU ÇALIŞTIRMA (ELEKTRİKSİZ) GERÇEKLEŞTİRİN. KELEPÇENİN, TESTERE VEYA SİPERLERİN HAREKETİNE MÜDAHALE ETMEDİĞİNDEN EMİN OLUN Uzun Parçalar için Destek (ek.D) UZUN PARÇALARI DAİMADESTEKLEYİN. En iyi sonuçlar için, testerenizin tabla genişliğini artırmak üzere DE7023-XJ veya DE7033 ayak standlarını

kullanın. Uçların düşmesini önlemek için testere tezgahları veya benzeri aletler gibi kullanışlı yollarla uzun iş parçalarınıdestekleyin. Resim Çerçeveleri, Gölge Kutuları ve Diğer Dört Kenarlı Projeleri Kesme (ek.Q, R) Testerenize alıştığınızdan emin olana dek hurda ahşap üzerinde birkaç basit alıştırma yapın. Testereniz Şek. Q’de gösterilen gibi gönyeli kesilen kenarlar içinmükemmeldir. Şek. R’deki Taslak 1 açılı ayarlama yöntemi ile yapılan bir bağlantıyı göstermektedir. Gösterilen bağlantı şu yöntemlerden biriyleyapılabilir.

• Açılı ayarlama kullanılarak: - İki panonun açısı, 90° bir kenar oluşturarak her biri 45° olacak şekildeayarlanır. - Gönye kolu sıfır konumuna kilitlenir ve açılı ayarlama 45°’dekilitlenir. - Ahşap, geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekildekonumlandırılır.

• Gönyeli ayarlama kullanılarak: - Aynı kesim, çite karşı geniş yüzeyle sağ ve sol gönyeleme yapılarak dagerçekleştirilebilir. Trim Çıtasının ve Diğer Çerçevelerin Kesilmesi (ek.R) Şek. R’deki Taslak 2 90° bir köşe oluşturmak için iki panoya 45°’de gönye kolunu ayarlayarak yapılan bir bağlantıyı gösterir. Bu tip bir bağlantıyı yapmak için, açılı ayarlamayı sıfıra ve gönye kolunu 45°’ye ayarlayın. Bir kere daha, ahşabı geniş düz tarafı tablaya, dar kenarı da çite dayanacak şekildekonumlandırın. Şek. R’deki iki taslak yalnızca dört kenarlı nesneler içindir. Kenar sayısı değiştikçe, gönye ve açılama açıları da değişir. Aşağıdaki çizelge, tüm kenarların eşit uzunlukta olduğunu varsayarak, çeşitli Şek.ler için düzgün açılarısunar. KENAR SAYISI GÖNYE VEYA AÇILAMA AÇISI 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Çizelgede gösterilmeyen bir Şek. için, aşağıdaki formülü kullanın: 180° bölü kenar sayısı eşittir gönye (malzeme dikey kesiliyorsa) veya açılandırma açısı (malzeme düz uzanırkenkesiliyorsa). Bileik Gönyelerin Kesilmesi (ek.S) Bileşik gönye, aynı anda bir gönye açısı ve açılama açısı kullanılarak yapılan bir kesimdir. Bu, Şek. S’de gösterilen gibi verev kenarlara sahip çerçeveler veya kutular yapmak için kullanılan kesimtipidir.

UYARI: Kesme açısı kesimden kesime değişiklik gösteriyorsa, açılama kilit düğmesinin ve gönye kilidi kolunun güvenli şekilde kilitlendiğini kontrol edin. Açılamada veya gönyede herhangi bir değişiklik yaptıktan sonra bunlarkilitlenmelidir. Aşağıda gösterilen çizelge yaygın bileşik gönye kesimleri için düzgün eğim ve gönye ayarlarını seçmekte size yardımcıolacaktır.

• Çizelgedeki uygun kavisteki o açıyı bularak, istenilen A açısını (Şek.S)seçin.

• Doğru açılama açısını bulmak için o noktadan itibaren çizelgeyi aşağıya doğru düz, doğru gönye açısını bulmak için düz çapraz takipedin.

• Testerenizi saptanan açılara ayarlayın ve birkaç deneme kesimi yapın. Kesim parçalarını birlikte takmak üzerineçalışın. ÖRnEk: 26° dış açılı 4 kenarlı bir kutu yapmak için (Açı A, Şek. S), sağ üst kavisi kullanın. Kavis ölçeğinde 26°’yi bulun. Testerede gönye açısı ayarını elde etmek için (42°) herhangi bir kenardan yatay kesişim hattını takip edin. Aynı şekilde, testeredeki açılama açısını elde etmek için (18°) üst veya alttan dikey kesişim hattını takip edin. Testeredeki ayarları doğrulamak için daima birkaç hurda ahşap parçasında kesmeyideneyin. Testerede bu gönye açısını ayarlayın Kutu kenarının açısı (açı “A”) Testerede bu açılama açısını ayarlayın Taban Kalıbının Keslmes (eklJ, T) Düz 90° kesimleri tamamlayabilmek için ahşabı çite karşı konumlandırın ve Şekil T’da gösterildiği gibi yerinde tutun. Testereyi çalıştırın, bıçağın tam hıza ulaşmasını sağlayın ve kesim boyunca kolu yavaşçaalçaltın. 70 mm’den 150 mm’ye Yükseklikte Taban Kalıbının Çite Karşı Dikey Olarak Kesilmesi (Şek. J, T) nOT: 70 mm ila 150 mm yükseklikte taban kalıbını çite karşı dikey olarak keserken, Şekil J’te gösterildiği gibi bir kaydırma kilit kolu

kullanın. Malzemeyi Şekil T’da gösterildiği gibikonumlandırın. Tüm kesimler, kalıbın arkası çite, kalıbın altı da tablaya dayanacak şekildeyapılmalıdır. Iç kenar Dış kenar Sol yan Gönye sol 45° Kesimin sol yanını koruyun Gönye sağ 45° Kesimin sol yanını koruyun Sağ Yan Gönye sağ 45° Kesimin sağ yanını koruyun Gönye sol 45° Kesimin sağ yanını koruyun 150 mm’ye kadar malzeme yukarıda açıklandığı şekilde kesilebilir. 7 kEnARLI kUTU 5 kEnARLI kUTU kARE kUTU156

Kullanmadan önce, düzgün şekilde çalışacaklarını belirlemek için üst siperi, alt siperi ve toz kanalını dikkatlice kontrol edin. Yonga toz veya iş parçasından çıkan küçük parçacıkların fonksiyonlardan herhangi birinin engellenmesine yol açmayacağından eminolun. İş parçası bölümlerinin testere bıçağı ve siperler arasında sıkışması durumunda, makineyi güç kaynağından sökün ve Değiştirme veya Yeni Testere Bıçağı Takma’da verilen talimatları takip edin. Sıkışmış parçaları çıkartın ve testere bıçağınıtakın. Tüm tozu ve ahşap yongalarını taban ve döner tablanın etrafından VE ALTINDAN düzenli olaraktemizleyin. Temizleme

UYARI: Havalandırma deliklerinde ve etrafında toz toplanması halinde bu tozu ve kiri kuru hava kullanarak ana gövdeden uzaklaştırın. Bu işlemi gerçekleştirirken onaylı bir göz koruması ve onaylı toz maskesitakın.

UYARI: Aletin metalik olmayan parçalarını temizlemek için asla çözücü veya başka sert kimyasal kullanmayın. Bu kimyasallar bu parçalarda kullanılan malzemeleri güçsüzleştirir. Yalnızca su ve yumuşak sabunla nemlendirilmiş bir bez kullanın. Aletin içine herhangi bir sıvının girmesine izin vermeyin; aletin herhangi bir parçasını bir sıvı içinedaldırmayın. Yağlama Elektrikli aletiniz ek bir yağlamagerektirmemektedir. BAKIM Elektrikli aletiniz minimum bakımla uzun bir süre çalışacak şekilde tasarlanmıştır. Kesintisiz olarak memnuniyet verici bir şekilde çalışması gerekli özenin gösterilmesine ve düzenli temizliğebağlıdır.

UYARI: Ciddi yaralanma riskini azaltmak için herhangi bir ayar yapmadan ya da parça veya aksesuarları söküp takmadan önce aleti kapatın ve güç kaynağından ayırın.Aletin yanlışlıkla çalıştırılması yaralanmaya nedenolabilir. Tepe Kalıbının Kesilmesi (Şek. A1, U1, U2) Gönye testereniz tepe kalıbının kesilmesi görevine tamamıyla uygundur. Düzgün şekilde uyması için, tepe kalıbının bileşik gönyeyle son derece doğru bir şekilde ölçülmesigereklidir. Gönye testereniz, tepe kalıbının düzgün açıda kesilmesi için 22,5°, 31,6° ve 35,3° sol ve sağda önceden ayarlı gönye mandal noktalarına, sol ve sağda 22,5° ve 30° konumunda açılama fren kilit mandallarına sahiptir. 33,9°’de açılama ölçeğinde

de bir işaret bulunmaktadır. Aşağıdaki çizelge tepe kalıbının kesilmesi için düzgün ayarlarısunar. NOT: Hurda malzeme ile ön test yapılması aşırı derecede önemlidir! Tepe kalıbı yerleşme yüzeyini kesme ve bileşik özelliklerini kullanma talimatları (Şek. U1)

1. Kalıp, geniş arka yüzeyi aşağıya, testere tablasına

bakacak şekilde düzuzanmalıdır.

2. Kalıbın üstünü çite

3. Aşağıdaki ayarlar 45° esnek tepe kalıbıiçindir.

Iç kenar Dış kenar Sol yan Eğim sol 30° Sağda gönye tablası ayarı 35,26° Kesimin sol ucunu koruyun Eğim sağ 30° Solda gönye tablası ayarı 35,26° Kesimin sol ucunu koruyun Sağ yan Eğim sağ 30° Solda gönye tablası ayarı 35,26° Kesimin sağ ucunu koruyun Eğim sol30° Sağda gönye tablası ayarı 35,26° Kesimin sağ ucunu koruyun

4. Aşağıdaki ayarlar üstten 52° açılara ve alttan 38° açılara sahip tepe

kalıplarıiçindir. Iç kenar Dış kenar Sol yan Eğim sol 33,9° Sağda gönye tablası ayarı 31,62° Kesimin sol ucunu koruyun Eğim sağ 33,9° Solda gönye tablası ayarı 31,62° Kesimin sol ucunu koruyun Sağ Yan Eğim sağ 33,9° Solda gönye tablası ayarı 31,62° Kesimin sağ ucunu koruyun Eğim sol 33,9° Sağda gönye tablası ayarı 31,62° Kesimin sağ ucunu koruyun Tepe Kalıbının Kesilmesi için Alternatif Yöntem Tepe kalıbının bu yöntemle kesilmesi bir açılı kesimi gerektirmez. Gönye açısındaki minik değişiklikler açılandırma açısına etki etmeden yapılabilir. 90°’nin dışındaki kenarlara karşılaşıldığında, testere bunlar için hızlıca ve kolaycaayarlanabilir. Tüm kesimler için çit ve testere tabanı arasında açı verilmiş tepe kalıbının kesilmesine dair talimatlar (Şek. U2)

1. Kalıbın altı (takıldığında duvara karşı olan parça) çite

, kalıbın üstü de testere tablasına

dayanacak şekilde kalıba açıverin.

2. Kalıbın arkasındaki açı verilen “düzlükler” çit ve testere tablasında

dümdüzuzanmalıdır. Iç kenar Dış kenar Sol yan 45°’de gönye sağ Kesimin sağ yanını koruyun 45°’de gönye sol Kesimin sağ yanını koruyun Sağ Yan 45°’de gönye sol Kesimin sol yanını koruyun 45°’de gönye sağ Kesimin sol yanını koruyun Özel Kesimler

UYARI: Malzeme tablada ve çite karşı sabitlenmedikçe asla herhangi bir kesme işlemiyapmayın. Alüminyum Kesme (Şek. V1, V2) DAİMA ALÜMİNYUM KESMEK İÇİN ÖZEL OLARAK YAPILMIŞ UYGUN TESTERE BIÇAĞINIKULLANIN. Kimi iş parçalarında, kesim sırasında hareketi önlemek için bir kelepçe veya bağlama düzeneği kullanılmasını gerekebilir. Şek. V1’da gösterildiği gibi, en ince enine kesiti kesecek şekilde malzemeyi konumlandırın. Şek. V2 bu ekstrüzyonları kesmenin yanlış yolunugöstermektedir. Alüminyum keserken bir çubuk mum kesme yağı kullanın. Kesmeden önce çubuk mumu doğrudan testere bıçağına uygulayın

. Çubuk mumu asla hareket eden bir bıçağa uygulamayın. Mum, düzgün yağlanmayı sağlar ve yongaların bıçağa yapışmasınıönler. Eğri Malzeme (Şek. W1, W2) Eğri malzeme keserken, Şek. W2’deki gibi değil, daima Şek. W1’daki gibi konumlandırın. Malzemeyi yanlış şekilde konumlandırmak bıçağın vurmasına nedenolacaktır. Plastik Boru ve Başka Yuvarlak Malzemenin Kesilmesi Plastik borular testerenizle kolaylıkla kesilebilir. Aynen ahşap gibi kesilmeleri gerekir ve YUVARLANMALARINI ÖNLEMEK IÇIN ÇITE KELEPÇELENMELI VEYA ÇITE DAYANACAK ŞEKILDE SIKICA TUTULMALIDIR. Açılı kesimler yaparken bu aşırı derecedeönemlidir. Geniş Malzemenin Kesilmesi (Şek.X) Kimi zamanlar alt sipere yerleştirilemeyecek kadar geniş bir ahşap parçası ile karşılaşırsınız. Böyle bir durumda, sağ başparmağınızı siperin

üst kısmına yerleştirin ve siperi, Şek. X’de gösterildiği gibi iş parçasını temizlemeye yetecek kadar yukarıya kaydırın. Bunu yapmaktan olabildiğince kaçının, ancak gerekliyse, testere düzgün şekilde çalışır ve daha büyük kesimi yapar. BU TESTEREYİ ÇALIŞTIRIRKEN ASLA BAĞLAMAYIN; BANTLAMAYIN YA DA

SİPERİ AÇIKBIRAKMAYIN.157

TüRkçE Çevrenin Korunması Ayrı toplama. Bu işaretlenmiş simgeyle ürün normal evsel atıklarla birlikte çöpe atılmamalıdır. Bazı malzemeleri içeren ürün geri dönüştürülebilir veya geri kazanılabilir, bu da bazı hammaddeler için talebi azaltabilir. Lütfen elektrikli ürünleri yerel yasal mevzuata uygun şekilde geri dönüşüme tabi tutun. Daha ayrıntılı bilgiler www.2helpU.com adresindemevcuttur. Kelepçe: DW7090-XJ (Şek.B) Kelepçe

iş parçasını testere tablasına sağlam şekilde kelepçelemek içinkullanılır. Hızlı Açma Kelepçeleri: DWS5026-XJ Toz Torbası: DW7053-QZ (Şek.C) Kolay boşaltma için fermuara sahip olan toz torbası

üretilen testere tozunun çoğunuyakalayacaktır. Ayak standları: DE7023-XJ, DE7033-XJ (Şek.D) Ayak standı

testerenin tabla genişliğini artırmak içinkullanılır. Kelepçe braketleri: DE7025-XJ (Şek.E) Kelepçe braketleri

testereyi bir standa monte etmek içinkullanılır. TEsTERE BIçAkLARI: 30 mm ÇARK DELİKLERİİLE DAİMA 250 mm TESTERE BIÇAKLARINI KULLANIN. HIZ DEĞERİ EN AZINDAN 4000 RPM OLMALIDIR. Daha küçük çaplı bir bıçağı asla kullanmayın. Düzgün şekilde korunmayacaktır. Yalnızca enine kesim bıçakları kullanın! Yarmak için tasarlanan bıçaklarla, kombinasyon bıçaklarıyla veya 5°’yi aşan kanca açılarına sahip bıçaklarlakullanmayın. BIçAk AçIkLAMALARI

İnşaat Testere Bıçakları (yapışmayan kenarlı ince kertik) Genel Amaçlı 250 mm 40. Hassas Enine Kesimler 250 mm 60. Ahşap İşi Testere Bıçakları (pürüzsüz, temiz kesimler sağlar) Hassas enine kesimler 250 mm 80. Demir dışı metaller 250 mm 96. İlave Aksesuarlar

UYARI: DeWALT tarafından tedarik veya tavsiye edilenlerin dışındaki aksesuarlar bu ürün üzerinde test edilmediğinden, söz konusu aksesuarların bu aletle birlikte kullanılması tehlikeli olabilir. Yaralanma riskini azaltmak için bu ürünle birlikte sadece DeWALT tarafından tavsiye edilen aksesuarlarkullanılmalıdır. Uygun aksesuarlarla ilgili daha fazla bilgi almak için satış noktalarıylagörüşün. Çalışma Işığının Temizlenmesi

• Testere tozlarını ve talaşları bir kulak temizleme çubuğu ile çalışma ışığı merceğinden dikkatlice temizleyin. Toz birikmesi çalışma ışığını engelleyebilir ve kesim hattını doğru şekilde göstermesiniönleyebilir.

• Herhangi türde bir çözücü KULLANMAYIN, merceğe zararverebilirler.

• Bıçak testereden çıkarılmış durumda, zifti ve oluşumu bıçaktantemizleyin. Toz Kanalının Temizlenmesi Testere fişten çekilmiş ve testere kafası tam olarak yükseltmiş durumdayken, tozu toz kanalından temizlemek için düşük basınçlı hava veya geniş çaplı bir tespit çubuğukullanılabilir.158
