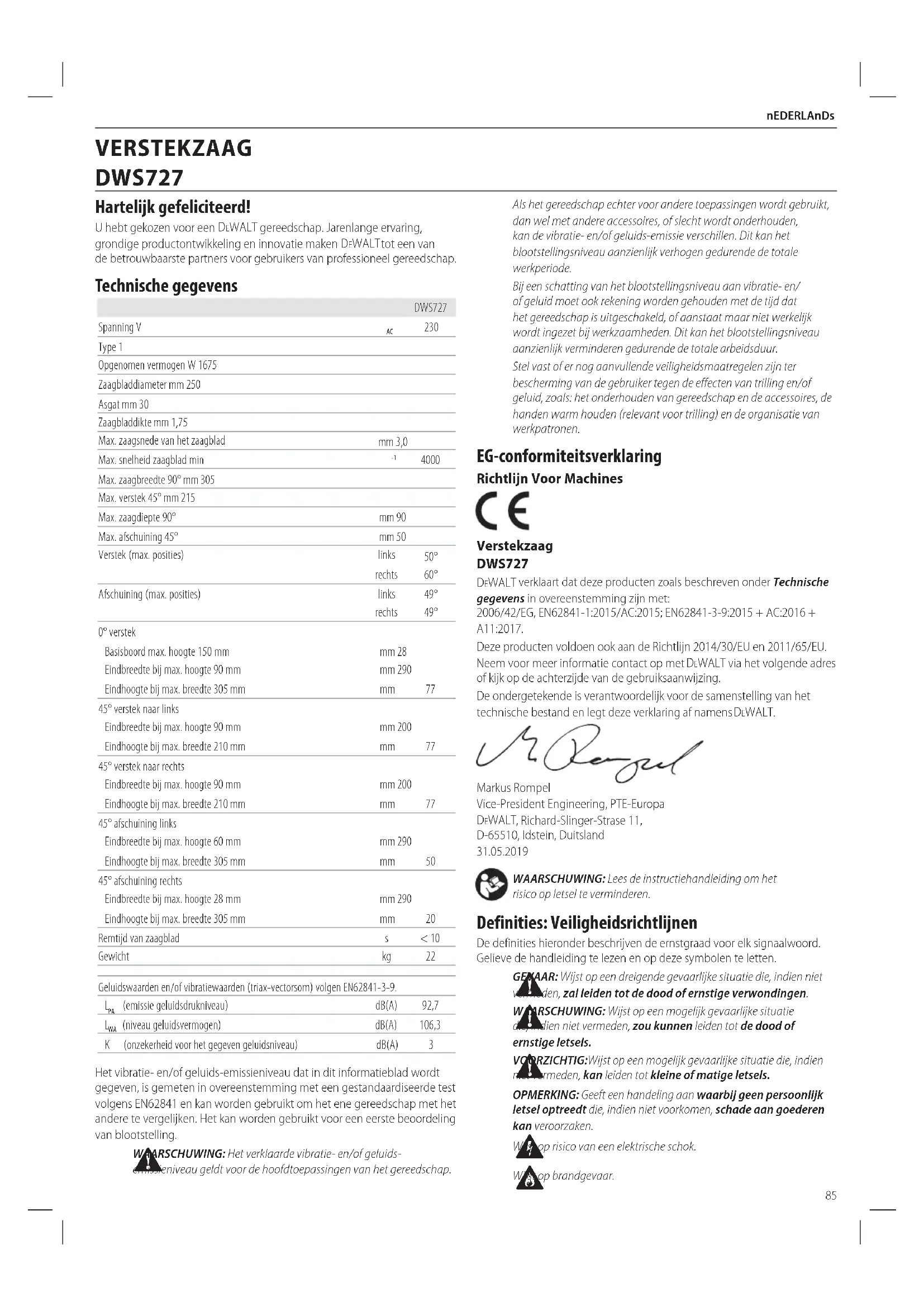

GEBRUIKSAANWIJZING DWS727 DEWALT

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstigeverwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstigeletsels.

VOORZICHTIG:Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matigeletsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kanveroorzaken.

Wijst op risico van een elektrischeschok.

Wijst opbrandgevaar. EG-conformiteitsverklaring Richtlijn Voor Machines Verstekzaag DWS727 DeWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017. Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DeWALT via het volgende adres of kijk op de achterzijde van degebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DeWALT

Het vibratie- en/of geluids-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN62841 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste beoordeling van blootstelling.

WAARSCHUWING: Het verklaarde vibratie- en/of geluids- emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires, of slecht wordt onderhouden, kan de vibratie- en/of geluids-emissie verschillen. Dit kan het blootstellingsniveau aanzienlijk verhogen gedurende de totale werkperiode. Bij een schatting van het blootstellingsniveau aan vibratie- en/ of geluid moet ook rekening worden gehouden met de tijd dat het gereedschap is uitgeschakeld, of aanstaat maar niet werkelijk wordt ingezet bij werkzaamheden. Dit kan het blootstellingsniveau aanzienlijk verminderen gedurende de totale arbeidsduur. Stel vast of er nog aanvullende veiligheidsmaatregelen zijn ter bescherming van de gebruiker tegen de effecten van trilling en/of geluid, zoals: het onderhouden van gereedschap en de accessoires, de handen warm houden (relevant voor trilling) en de organisatie van werkpatronen. DWS727 Spanning V

Type 1 Opgenomen vermogen W 1675 Zaagbladdiameter mm 250 Asgat mm 30 Zaagbladdikte mm 1,75 Max. zaagsnede van het zaagblad mm 3,0 Max. snelheid zaagblad min

Max. zaagbreedte 90° mm 305 Max. verstek 45° mm 215 Max. zaagdiepte 90° mm 90 Max. afschuining 45° mm 50 Verstek (max. posities) links 50° rechts 60° Afschuining (max. posities) links 49° rechts 49° 0° verstek Basisboord max. hoogte 150 mm mm 28 Eindbreedte bij max. hoogte 90 mm mm 290 Eindhoogte bij max. breedte 305 mm mm

45° verstek naar links Eindbreedte bij max. hoogte 90 mm mm 200 Eindhoogte bij max. breedte 210 mm mm

45° verstek naar rechts Eindbreedte bij max. hoogte 90 mm mm 200 Eindhoogte bij max. breedte 210 mm mm

45° afschuining links Eindbreedte bij max. hoogte 60 mm mm 290 Eindhoogte bij max. breedte 305 mm mm

45° afschuining rechts Eindbreedte bij max. hoogte 28 mm mm 290 Eindhoogte bij max. breedte 305 mm mm

Remtijd van zaagblad s < 10 Gewicht kg 22 Geluidswaarden en/of vibratiewaarden (triax-vectorsom) volgen EN62841-3-9.

(niveau geluidsvermogen) dB(A) 106,3 K (onzekerheid voor het gegeven geluidsniveau) dB(A) 3 Hartelijk gefeliciteerd! U hebt gekozen voor een DeWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DeWALT tot een van de betrouwbaarste partners voor gebruikers van professioneelgereedschap. Technische gegevens Nederlands (vertaald vanuit de originele instructies) VERSTEKZAAG DWS72786 nEDERLAnDs

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES ALS

TOEKOMSTIGREFERENTIEMATERIAAL De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met eenaccu.

1) Veiligheid Werkplaats

a ) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voorongelukken. b ) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doenontbranden. c ) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschapverliezen.

2) Elektrische Veiligheid

a ) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrischeschok. b ) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaardis. c ) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrischeschok. d ) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrischeschok. e ) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrischeschok. f ) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrischeschok.

3) Persoonlijke Veiligheid

a ) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijkletsel. b ) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letselverminderen. c ) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ‚off‘ (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voorongelukken. d ) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijkletsel. e ) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtesituaties. f ) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen wordengegrepen. g ) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevarenverminderen. h ) Denk niet dat u, doordat u het gereedschap veel hebt gebruikt, het allemaal wel weet en dat u de veiligheidsbeginselen kunt negeren. Een onvoorzichtige actie kan in een fractie van een seconde ernstig letsel tot gevolghebben.

4) Gebruik en Verzorging van Elektrisch Gereedschap

a ) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het isontworpen. b ) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet wordengerepareerd. c ) Trek de stekker uit het stopcontact en/of neem de accu, als deze kan worden losgenomen, uit het elektrisch gereedschap en voer daarna pas aanpassingen uit, wissel daarna pas accessoires of berg daarna pas het gereedschap op. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongelukopstart. d ) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetraindegebruikers. e ) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhoudengereedschap. f ) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker tebeheersen. g ) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijkesituatie. h ) Houd de handgrepen en oppervlakken die u beet pakt, droog, schoon en vrij van olie en vet. Door gladde handgrepen en87 nEDERLAnDs oppervlakken die u beet pakt, kan veilig werken en bedienen van het gereedschap in onverwachte situaties onmogelijkworden.

a ) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijftgegarandeer. Veiligheidsvoorschriften voor alle verstekzagen a ) Verstekzagen zijn bedoeld voor het zagen van hout of producten die lijken op hout, zij kunnen niet worden gebruikt voor het zagen met slijpschijven van metalen zoals balken, staven, stangen, enz. Stof dat wordt veroorzaakt door slijpwerk maakt dat bewegende onderdelen zoals de onderste beschermkap, vastlopen. Vonken die ontstaan door het slijpen van metalen zullen inbranden op de onderste beschermkap, de zaagplaatinzet en andere kunststofonderdelen. b ) Ondersteun het werkstuk met klemmen wanneer dat maar mogelijk is. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd ten minste 100mm van beide zijden van het zaagblad vandaan houden. Gebruik deze zaag niet voor het zagen van stukken die te klein zijn om ze stevig vast te klemmen of met de hand vast te houden. Als u uw hand te dicht bij het zaagblad plaatst, is er een groter risico dat u zich verwondt door contact met hetzaagblad. c ) Het werkstuk moet stil liggen en worden vastgeklemd of tegen zowel de langsgeleiding als de tafel worden gehouden. Voer het werkstuk niet aan tegen het zaagblad en zaag op geen enkele wijze "uit de vrije hand". Werkstukken die niet worden vastgehouden of die bewegen, kunnen op hoge snelheid worden weggeslingerd, wat letsel tot gevolgheeft. d ) Duw de zaag door het werkstuk. Trek niet de zaag door het werkstuk. Als u een zaagsnede wilt maken, brengt u de zaagkop omhoog en trekt u deze zonder te zagen over het werkstuk, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen door aan het zaagblad te trekken zal waarschijnlijk tot gevolg hebben dat het zaagblad uit het werkstuk omhoog komt en dat zal de zaag met kracht in de richting van de gebruikergooien. e ) Laat uw hand nooit de lijn die u wilt gaan zagen, overschrijden, niet voor en niet achter het zaagblad. Het werkstuk ondersteunen "met gekruiste handen", dat wil zeggen, het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of andersom, is heelgevaarlijk. f ) Reik niet met één van uw handen achter de langsgeleiding, op een afstand van minder dan 100mm van een van de zijden van het zaagblad, bijv. om houtresten te verwijderen, of om welke andere reden dan ook, terwijl het zaagblad draait. U zult dan misschien niet merken hoe dicht uw hand bij het zaagblad is en u zult ernstig letsel kunnenoplopen. g ) Inspecteer uw werkstuk voordat u gaat zagen. Is het werkstuk gebogen of krom, klem het dan op een ander gedeelte dan de kromming tegen de langsgeleiding. Let er altijd goed op dat er geen ruimte is tussen het werkstuk, de langsgeleiding en de zaagtafel, langs de te zagen lijn. Verbogen of kromme werkstukken kunnen draaien en verschuiven en kunnen het draaiende zaagblad tijdens het zagen doen vastlopen. Er mogen geen spijkers of andere voorwerpen in het werkstukzitten. h ) Gebruik de zaag pas als de zaagtafel vrij is van alle andere voorwerpen dan het werkstuk, bijv. gereedschap, houtresten, enz. Klein afval of losse stukken hout of andere voorwerpen die in aanraking komen met het draaiende zaagblad kunnen met hoge snelheid wordenweggeworpen. i ) Zaag slechts één werkstuk tegelijk. Een stapel van meerdere werkstukken kan niet goed worden vastgeklemd of gesteund en kan het zaagblad laten vastlopen of kan tijdens het zagenverschuiven. j ) Controleer voordat u de verstekzaag gaat gebruiken, dat het gereedschap op een vlak, stevig werkoppervlak is gemonteerd of geplaatst. Een vlak en stevige werkoppervlak maakt dat er minder risico is dat de verstekzaag onstabielwordt. k ) Plan uw werkzaamheden. Controleer, iedere keer dat u de stand van de zaag of de verstekhoek wijzigt, dat de verstelbare langsgeleiding goed is ingesteld zodat het werkstuk wordt ondersteund en de langsgeleiding het zaagblad of het systeem van beschermkappen niet hindert. Verplaats het zaagblad, zonder dat u het gereedschap op "AAN" zet en zonder werkstuk op de zaagtafel, langs een volledige gesimuleerde zaagsnede, zodat u zeker weet dat er niets in de weg zit en dat er geen gevaar is dat u in de langsgeleidingzaagt. l ) Zorg voor voldoende ondersteuning, zoals een uitschuifbaar deel van de tafel, schragen, enz., voor een werkstuk dat breder of langer is dan het bovenblad van de zaagtafel. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen omvallen als ze niet stevig worden ondersteund. Als het afgezaagde deel of het werkstuk omvalt, kan het de onderste beschermkap omhoog brengen of kan het worden weggeslingerd door het draaiendezaagblad. m ) Gebruik niet een ander persoon in plaats van een uitschuifblad van de tafel of als extra ondersteuning. Door een instabiele ondersteuning van het werkstuk kan het zaagblad vastlopen of kan het werkstuk tijdens het zagen verschuiven waardoor u en uw hulp tegen het draaiende zaagblad wordengetrokken. n ) Het afgezaagde stuk mag niet, op welke manier dan ook, tegen het draaiende zaagblad worden geklemd of gedrukt. Als het werkstuk niet weg kan, dat wil zeggen, doordat u lengtestoppen gebruikt, kan het afgezaagde stuk tegen het zaagblad worden gedrukt en met grote kracht wordenweggeslingerd. o ) Gebruik altijd een klem of een werkstukhouder die is ontworpen voor het goed ondersteunen van rond materiaal, zoals stangen of leidingen. Stangen hebben de neiging weg te rollen wanneer ze worden gezaagd, waardoor het zaagblad "ingrijpt" en het werkstuk samen met uw hand naar het zaagbladtoetrekt. p ) Laat het zaagblad volledig op snelheid komen voordat u het in contact brengt met het werkstuk. Hierdoor wordt het risico dat het werkstuk wordt weggeslingerd,beperkt. q ) Als het werkstuk of het zaagblad bekneld geraakt, zet de verstekzaag dan uit. Wacht tot alle bewegende onderdelen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Maak vervolgens het vastgelopen materiaal los. Wanneer u doorgaat met het zagen van een vastgelopen werkstuk, kan dat leiden tot verlies van controle of tot beschadiging van deverstekzaag. r ) Laat na het voltooien van de zaagsnede de schakelaar los, houd de zaagkop omlaag en neem pas het afgezaagde deel weg wanneer het zaagblad tot stilstand is gekomen. Het is gevaarlijk met uw hand in de buurt van het uitlopende zaagblad tekomen. s ) Houd de handgreep stevig vast wanneer u een onvolledige zaagsnede maakt of wanneer u de schakelaar loslaat voordat de zaagkop geheel omlaag is. De remactie van de zaag kan tot gevolg hebben dat de zaagkop plotseling naar beneden wordt getrokken, waardoor een risico van letselontstaat. Aanvullende Veiligheidsregels voor Verstekzagen

WAARSCHUWING: Sluit de unit pas aan op de stroomvoorziening wanneer u de volledige instructies hebt gelezen enbegrepen.88 nEDERLAnDs

BEDIEN DEZE MACHINE PAS wanneer deze volledig is gemonteerd en geïnstalleerd volgens de instructies. Wanneer een machine niet goed is gemonteerd, kan dat leiden tot ernstigletsel.

VRAAG ADVIES aan uw voorman, instructeur of een andere gekwalificeerde persoon als u niet door en door bekend bent met de bediening van deze machine. Kennis isveiligheid.

LET ER GOED OP DAT het zaagblad in de juiste richting draait. De tanden van het zaagblad moeten in de richting van de rotatie wijzen, zoals is gemarkeerd op dezaag.

ZET ALLE KLEMHENDELS, knoppen en hefbomen vast voordat u de machine gaat bedienen. Wanneer klemmen niet goed zijn vastgezet, kunnen onderdelen of het werkstuk met hoge snelheid wordenweggeslingerd.

LET EROP dat alle zaagbladen en zaagbladklemmen schoon zijn, uitsparingen van zaagbladklemmen tegen het zaagblad zitten en de asschroef stevig is vastgezet. Losse klemmen of niet goed bevestigde klemmen kunnen leiden tot beschadiging van de zaag en mogelijk tot persoonlijkletsel.

NIET WERKEN BIJ EEN ANDERE DAN DE AANGEDUIDE NETSPANNING voor de zaag. Dit zou kunnen leiden tot oververhitting, beschadiging van het gereedschap en tot persoonlijkletsel.

ZET NIET IETS VAST TEGEN DE VENTILATOR met de bedoeling de motoras vast te houden. Dit zou kunnen leiden tot beschadiging van het gereedschap en tot persoonlijkletsel.

ZAAG NOOIT METAAL of metselwerk. Het zagen van één van deze beide materialen kan ertoe leiden dat de carbide tips met hoge snelheid loskomen van het zaagblad en ernstig letselveroorzaken.

U MAG NOOIT EEN DEEL VAN UW LICHAAM OP ÉÉN LIJN MET DE BAAN VAN HET ZAAGBLAD HOUDEN. Persoonlijk letsel zal het gevolgzijn.

BRENG NOOIT SMEERMIDDEL VOOR HET ZAAGBLAD AAN OP EEN DRAAIEND ZAAGBLAD. Wanneer u smeermiddel aanbrengt, kan uw hand door het zaagblad worden gegrepen en zal ernstig letsel het gevolgzijn.

PLAATS NIET één van uw handen in de buurt van het zaagblad wanneer de zaag is aangesloten op de stroomvoorziening. Wanneer het zaagblad onbedoeld in beweging wordt gezet, kan dat ernstig letsel tot gevolghebben.

REIK NOOIT ROND OF ACHTER HET ZAAGBLAD. Een zaagblad kan ernstig letselveroorzaken.

REIK NIET ONDER DE ZAAG als de stekker niet uit het stopcontact is getrokken en de machine niet is uitgeschakeld. Contact met het zaagblad kan persoonlijk letsel tot gevolghebben.

ZET DE MACHINE STEVIG VAST OP EEN STABIEL ONDERSTEUNEND OPPERVLAK. Door trilling kan de machine wegglijden, weglopen of omvallen, wat zal leiden tot ernstigletsel.

GEBRUIK ALLEEN AFKORTZAAGBLADEN DIE VOOR VERSTEKZAGEN worden aanbevolen. U bereikt de beste resultaten door niet zaagbladen met carbide tip en tanden onder een hoek van meer dan 7 graden te gebruiken. Gebruik geen zaagbladen met een diepe nerf. Deze kunnen afbuigen en in contact komen met de beschermkap en beschadiging van de machine en/of ernstig letsel tot gevolghebben.

GEBRUIK UITSLUITEND ZAAGBLADEN VAN DE JUISTE GROOTTE EN HET JUISTE TYPE die zijn opgegeven voor dit gereedschap, zodat beschadiging van de machine en/of ernstig letsel wordt voorkomen (volgens EN847-1).

INSPECTEER HET ZAAGBLAD OP SCHEURENof andere beschadigingen, voordat u het in gebruik neemt. Een gescheurd of beschadigd zaagblad kan uiteenvallen en delen ervan kunnen bij hoge snelheid worden weggeslingerd, waardoor ernstig letsel kan ontstaan. Vervang gescheurde of beschadigde zaagbladen onmiddellijk. Let op het merkteken van de maximumsnelheid op hetzaagblad.

DE MAXIMUMSNELHEID VAN HET ZAAGBLAD moet altijd hoger zijn dan of ten minste even hoog zijn als de snelheid die op het typeplaatje van het gereedschap wordt vermeld.

DE ZAAGBLADDIAMETER moet in overeenstemming zijn met de markeringen op het typeplaatje van het gereedschap.

MAAK HET ZAAGBLAD EN DE ZAAGBLADKLEMMEN SCHOON voordat u de machine in gebruik neemt. Wanneer u het zaagblad en de zaagbladklemmen schoonmaakt kunt u ze controleren op beschadigingen. Een gescheurd(e) of beschadigd(e) zaagblad of zaagbladklem kan uiteenvallen en delen ervan kunnen bij hoge snelheid worden weggeslingerd, waardoor ernstig letsel kanontstaan.

GEBRUIK GEEN VERBOGEN ZAAGBLADEN. Controleer of het zaagblad recht loopt en vrij is van trilling. Een trillend zaagblad kan beschadiging van de machine en/of ernstig letselveroorzaken.

Gebruik GEEN smeermiddelen of reinigingsmiddelen (vooral niet in spuitbussen) in de buurt van de kunststof beschermkap. Het polycarbonaat materiaal dat in de beschermkap wordt gebruikt, kan door bepaalde chemicaliën wordenaangetast.

HOUD DE BESCHERMKAP OP ZIJN PLAATS en in goede werkendestaat.

GEBRUIK ALTIJD DE ZAAGPLAAT EN VERVANG DE PLAAT WANNEER DEZE BESCHADIGD IS. Een geringe opeenhoping van spaanders onder de zaag kan het zaagblad hinderen of kan leiden tot instabiliteit van het werkstuk bij hetzagen.

GEBRUIK ALLEEN ZAAGKLEMMEN DIE WORDEN OPGEGEVEN VOOR DIT GEREEDSCHAP, zodat beschadiging van de machine en/of ernstig letsel wordtvoorkomen.

GEBRUIK VOORAL het juiste zaagblad voor het materiaal dat u wiltzagen.

REINIG DE LUCHTSLEUVEN VAN DE MOTOR van spaanders en zaagsel. Wanneer de luchtsleuven van de motor verstopt raken, kan de machine oververhit raken, kan de machine beschadigd raken en kortsluiting ontstaan die tot ernstig letsel kanleiden.

VERGRENDEL NOOIT DE SCHAKELAAR IN DE STAND "AAN". Ernstig persoonlijk letsel zou het gevolg kunnenzijn.

GA NOOIT OP HET GEREEDSCHAP STAAN. Ernstig letsel kan ontstaan als het zaaggereedschap omvalt of als iemand onbedoeld in aanraking komt met hetgereedschap.

WAARSCHUWING: Door het zagen van kunststoffen, nat hout en andere materialen kan zich gesmolten of gedroogd materiaal op de tip van het zaagblad en op het zaagblad zelf afzetten, waardoor het risico van oververhitting en van vastlopen van het zaagblad tijdens het zagen kantoenemen.

WAARSCHUWING: Draag altijd geschikte gehoorbescherming. Onder bepaalde omstandigheden en bij een zekere gebruiksduur kan het lawaai van dit product leiden tot gehoorbeschadiging. Houd rekening met de volgende factoren die van invloed zijn bij de blootstelling aan lawaai:

Gebruik zaagbladen die zo zijn ontworpen dat zij minder lawaai maken,

Gebruik alleen goede, scherpe zaagbladen, en

Gebruik speciaal ontworpen geluiddempendezaagbladen.

WAARSCHUWING: Draag ALTIJD een veiligheidsbril. Een bril die u dagelijks draagt is NIET een veiligheidsbril. Gebruik ook een gezichts- of stofmasker als bij het werken stofvrijkomt.

WAARSCHUWING: Bepaald stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat zij kanker, lichaamsgebreken bij de geboorte en andere schade aan het voortplantingssysteem kan veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

lood uit verven op loodbasis,89 NEDERLANDS Beschrijving (Afb.A1–E)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolghebben. Afb. A1

Onderste beschermkap

Schaalverdeling afschuinen

Aanpassingsknop langsgeleiding

Schuivende langsgeleiding

Onderplaat langsgeleiding

Verlenging van de onderplaat/ draaghandgreep

Inkepingen voor de hand

Verstekschaalverdeling

Hendel voor vergrendeling in de uit-stand

XPS™ aan/uit-schakelaar

Diepteafstellingsschroef

, die ook het jaar van fabricage bevat, is binnen in de behuizinggeprint. Voorbeeld: 2019 XX XX Jaar van fabricage Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voorgebruik. Draaggehoorbescherming. Draagoogbescherming. Houd handen weg bijzaagblad. Zichtbare straling. Kijk niet in delichtstraal. Inhoud van de verpakking De verpakking bevat: 1 Gemonteerde verstekzaag 1 Zaagbladsleutel (gemonteerd op de zaag) 1 Zaagblad (gemonteerd op de zaag)

2 Verlengingen van de onderplaat 2 Schroeven Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

DeWALT gereedschap s dubbel geïsoleerd in overeenstemming met EN62841; daarom is geen aarding nodig. Als het netsnoer is beschadigd, mag het alleen worden vervangen door DeWALT of door een geautoriseerd servicebedrijf. Een verlengsnoer gebruiken Gebruik, als een verlengsnoer nodig is, een goedgekeurd 3-aderig verlengsnoer dat geschikt is voor de stroomvoorziening van dit gereedschap (zie Technische gegevens). De minimale geleidergrootte is 1,5 mm

; de maximale lengte is 30m. Als u een haspel gebruikt, dient u het snoer altijd volledig af terollen.

WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30mA of minder tegebruiken. Overige risico’s De volgende gevaren zijn inherent aan het gebruik van deze zaagmachines:

Verwonding door het aanraken van roterendedelen. Ondanks toepassing van de veiligheidsvoorschriften en het aanbrengen van beveiligingen blijven bepaalde gevaren bestaan, en wel met name:

Gevaar voorgehoorbeschadiging.

Gevaar voor verwonding door de niet afgedekte gedeelten van hetzaagblad.

Gevaar voor verwonding bij het verwisselen van hetzaagblad.

Gevaar voor beklemming van vingers bij het openen van deafdekkap.

Gezondheidsrisico door het inademen van stof, met name bij het verwerken van eiken- enbeukehout. De volgende factoren verhogen het risico van ademhalingsproblemen:

Geen stofafzuiging bevestigd wanneer u houtzaagt.

Onvoldoende stofafzuiging doordat uitlaatfilters niet zijngereinigd.

BEWAAR DEZE INSTRUCTIES

kristallijn kiezelzuur uit bakstenen en cement en andere metselproducten, en

arseen en chroom uit chemisch behandeldtimmerhout. Het risico dat u loopt door blootstelling hieraan varieert afhankelijk van hoe vaak u dit soort werk doet. U kunt uw blootstelling aan deze chemicaliën beperken door in een goed geventileerde ruimte te werken, en met goedgekeurde veiligheidsapparatuur te werken, zoals stofmaskers die speciaal zijn ontworpen voor het filteren van microscopischedeeltjes.

Vermijd langdurig contact met stof dat ontstaat bij elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde delen met zeep en water. Wanneer u stof in uw mond, neus, ogen of op uw huid laat komen, kan dat de opname van schadelijke chemicaliënbevorderen.

WAARSCHUWING: Gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstige en permanente beschadiging van de luchtwegen en ander letsel kan veroorzaken. Gebruik altijd goedgekeurde bescherming van de luchtwegen die geschikt is voor de blootstelling aanstof. 2 Ringen 1 Gebruiksaanwijzing

Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens hettransport.

Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuurgebruikt.90 nEDERLAnDs Uitpakken (Afb. A1, F)

1. Open de doos en til de zaag aan de handige draaghandgreep

omhoog, zoals in afbeeldingF wordtgetoond.

2. Plaats de zaag op een vlak en platoppervlak.

los en duw de zaagkop naar achter zodat deze wordt vergrendeld in de achterstepositie.

5. Duw voorzichtig wat minder op de bedieningshandgreep zodat deze

geheel omhoog kankomen. Montage op de werkbank (Afb. A1) Alle vier voeten zijn voorzien van een gaten

voor montage op de werkbank. Er zijn twee gaten van verschillende grootte voor schroeven van verschillend formaat. Gebruik één van de gaten; het is niet nodig beide tegebruiken. Monteer uw zaag altijd op een stabiel oppervlak zodat de zaag niet kan bewegen. U kunt de draagbaarheid van het gereedschap verbeteren door het te monteren op een stuk multiplex van 12,7 mm of dikker dat u vervolgens op uw werkondersteuning kunt klemmen of naar andere werklocaties kunt meenemen envastklemmen. OPMERkInG: Als u besluit uw vraag op een stuk multiplex te monteren, is het belangrijk dat u ervoor zorgt dat de montageschroeven niet onder uit het hout steken. Het multiplex moet vlak op het draagvlak rusten. Wanneer u de zaag op een werkoppervlak klemt, zet de klemmen dan alleen vast waar de gaten van de montageschroeven zich bevinden. Wanneer u de klemmen op een ander punt vastzet, zal dat de werking van de zaagverstoren.

VOORZICHTIG: Voorkom vastlopen en onnauwkeurige resultaten, let er vooral op dat het montageoppervlak niet krom of op een andere manier ongelijk is. Als de zaag heen en weer beweegt op het oppervlak, plaats dan een de stuk materiaal onder een voet van de zaag, totdat de zaag stevig op het montage-oppervlakrust. De verlengingen van de onderplaat monteren (Afb. Y)

WAARSCHUWING: Voor u de zaag gaat gebruiken moeten aan beide zijden van de onderplaat verlengingen wordengemonteerd.

DeWALT DWS727 Verstekzaag is ontworpen voor het op professionele wijze zagen van hout, houtproducten en kunststoffen. Met de juiste zaagbladen kan ook aluminium worden gezaagd. De zaag voert de werkzaamheden zoals afkorten, afschuinen en verstekzagen gemakkelijk, nauwkeurig en veiliguit. GEBRUIk ZE nIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen ofgassen. Deze verstekzaag is professioneel elektrischgereedschap. LAAT GEEn kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschapbedienen.

Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnenspelen.

WAARSCHUWING: Let er vooral op dat u de verlengingen van de onderplaat afstelt met de montagesleuven, zodat zij waterpas aan de onderplaat van de zaagliggen.

1. Kijk waar zich de inkepingen voor de hand

opzij van de onderplaatbevinden.

2. Bevestig met meegeleverde steeksleutel of T30-sleutel de schroef

, door de verlenging van de onderplaat

, en in de gaten op deonderplaat.

3. Controleer dat de verlenging stevig vastzit en er geen beweging in zit,

door eraan te trekken.

4. Herhaal de stappen 1 tot en met 3 aan de anderezijde.

Een zaagblad verwisselen of een nieuw zaagblad plaatsen Het zaagblad verwijderen (Afb. G1–G4)

WAARSCHUWING: Beperk het risico van persoonlijk letsel, draag werkhandschoenen wanneer u met het zaagbladwerkt.

Druk nooit de asvergrendelingsknop in terwijl het zaagblad wordt aangedreven ofuitloopt.

Zaag geen lichte legeringen of ijzerhoudende metalen (iron of steel) of metselwerk of vezelcementproducten met dezeverstekzaag.

1. Trek de stekker van de zaag uit hetstopcontact.

zo ver mogelijkomhoog.

in terwijl uw voorzichtig het zaagblad met de hand ronddraait totdat hetvaststaat.

4. Houd de knop ingedrukt, en draai met de andere hand en de

bijgeleverde steeksleutel

van het zaagblad los. (Naar rechts draaien, linkse draad.)

5. Neem de zaagbladschroef

, de buitenste klemring

kan op de as blijvenzitten.

6. Verwijder en bewaar de adapterring

van het oude zaagblad voor het geval dat u deze nodig hebt bij het plaatsen van een nieuwzaagblad. Het zaagblad plaatsen (Afb. G1–G4)

1. Trek de stekker van de zaag uit hetstopcontact.

in het gat van het nieuwe zaagblad, als dat nodigis.

3. Plaats terwijl de arm omhoog staat en de onderste beschermkap1

openstaat, het zaagblad op de as, en zet het op de rand van de binnenste ring

, en let er daarbij op dat de tanden aan de onderzijde van het zaagblad wijzen naar de achterzijde van dezaag.

4. Monteer de buitenste klemring op deas.

5. Plaats de zaagbladschroef en draai de schroef stevig vast met de

bijgeleverde steeksleutel, terwijl u de asvergrendeling vastzet (draai naar links, linksedraad).

WAARSCHUWING! Bedenk dat het zaagblad alleen op de voorgeschreven manier moet worden vervangen. Gebruik alleen zaagbladen die worden aangeduid bij Technische gegevens; Cat. nr.: Geadviseerd wordt DT4260 tegebruiken. De zaag vervoeren (Afb. A1, A2)

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, zet ALTIJD de railvergrendelingsknop, de handgreep verstekvergrendeling, de vergrendelingspen en de afstellingsknoppen van de langsgeleiding vast voordat u de zaag vervoert. Draag en til het gereedschap nooit aan debeschermkappen.91 NEDERLANDS Voor het gemakkelijk vervoeren van de verstekzaag is er bovenop de zaagarm een draaghandgreep

in als u de zaag wiltvervoeren.

Zet de railvergrendlingsknop vast met de zaagkop in de voorste positie, vergrendel de verstekarm in de uiterst linkse verstekhoek, schuif de langsgeleiding

geheel naar binnen en zet de vergrendelingsknop van de afschuinhoek

vast met de zaagkop in de verticale positie zodat het gereedschap zo compact mogelijkis.

Gebruik altijd de draaghandgreep

of de Verlengingen van de onderplaat

Functies en bedieningsfuncties

kunt u uw zaag in een verstek van 60° rechts en 50° links afstellen. Breng, als u de zaag in verstek wilt zetten, de handgreep verstekvergrendeling omhoog, duw de verstekgrendelknop in en stel de gewenste verstekhoek in op de verstekschaalverdeling

. Vergrendel de verstekhoek door de handgreep verstekvergrendeling omlaag teduwen. Schakel de verstekgrendelingsknop uit door de verstekknop te ontgrendelen en de uitschakeling

van de verstekstop omlaag te duwen. U kunt de uitschakeling ongedaan maken door de uitschakeling voor de verstekstop omhoog teduwen. Vergrendelingsknop afschuinhoek (Afb. A2) Met de vergrendeling van de afschuinhoek kunt u de zaag in een verstek van 49° links of rechts instellen. U kunt de instelling van de afschuinhoek aanpassen door de knop

naar links te draaien. De zaagkop kan gemakkelijk in een verstek naar links of naar rechts worden ingesteld wanneer de uitschakelknop verstek 0° wordt opgetrokken. U kunt de vergrendelingsknop voor de afschuinhoek vastzetten door deze naar rechts tedraaien. 0° Verstek uitschakelen (Afb. A2) Met de uitschakelknop voor 0° afschuinen

kunt u de zaag naar rechts in verstek plaatsen voorbij het merkteken van 0°. Wanneer deze knop is ingeschakeld, stopt de zaag automatisch bij 0° wanneer deze stand van links wordt benaderd. U kunt tijdelijk voorbij 0° komen door de vergrendelingsknop voor de afschuinhoek op te trekken

. Wanneer u de knop loslaat, wordt de stand weer ingeschakeld. De vergrendelingsknop voor de afschuinhoek kan worden vergrendeld door de knop 180° tedraaien. Bij 0° wordt de stand weer vergrendeld. Zet de zag iets naar links in verstek als u de uitschakeling wiltbedienen. 45° Verstek Uitschakelen (Afb.I) Er zijn twee hefbomen voor het uitschakelen van de stop van de verstekstand, één aan iedere zijde van de zaag. U kunt de zaag, links of rechts, in verstek plaatsen voorbij 45° door de hefboom voor het uitschakelen van de 45° verstekstand

naar achteren te duwen. In deze stand naar achteren kan de zaag in verstek zagen voorbij deze stoppen. Wanneer de 45° stoppen nodig zijn, trekt u de hefboom voor het uitschakelen van de verstekstand 45° naarvoren. Pallen kroonlijst afkorten (Afb.I, J) Voor het zagen van een kroonlijst die vlak ligt kunt u op uw zaag nauwkeurig en snel een kroonlijststop zetten, links of rechts (raadpleeg de instructies voor Het Zagen van een kroonlijst die vlak ligt en samengestelde functies gebruiken) U kunt de pal

voor het afschuinen van een kroonlijst draaien zodat de contact ontstaat met dekroonafstelschroef. U kunt de pal voor het afschuinen van een kroonlijst omkeren door de borgschroef, de pal voor de 22,5° afschuinhoek

en de pal voor de 30°

afschuinhoek te verwijderen. Keer de pal voor het afschuinen van een kroonlijst

zo om dat de tekst 30° omhoog wijst. Bevestig de schroef weer zodat de 22,5° pal voor het afschuinen en pal voor het afschuinen van een kroonlijst vastzitten. De instelling van de nauwkeurigheid verandert hierdoorniet. 22,5° pallen kroonlijst afkorten (Afb.I) U kunt met uw vraag snel en nauwkeurig een afschuinhoek van 22,5°, links of rechts, instellen. U kunt de pal voor de 22,5° afschuinhoek

draaien zodat de contact ontstaat met de kroonafstelschroef

kunt u de zaagkop stevig vergrendelen zodat deze niet van de rails

kan schuiven. Dit is noodzakelijk wanneer u bepaalde zaagsneden maakt of wanneer u de zaagvervoert. Groevenstop (Afb. A2) Met de groevenstop

kan de diepte van de zaagsnede van het zaagblad worden beperkt. Deze stop is handig voor bepaalde applicaties, zoals het maken van groeven en grote verticale zaagsneden. Draai de groevenstop naar voren en stel de schroef voor de diepteafstelling

op de gewenste diepte van de zaagsnede. Zet de aanpassing vast door de vleugelmoer

te draaien. Wanneer u de groevenstop naar de achterzijde van de zaag draait, wordt de functie van de groevenstop uitgeschakeld. Als u de schroef voor de diepteafstelling niet met de hand los kunt draaien, kunt u de schroef losdraaien met de geleverde zaagbladsleutel

WAARSCHUWING: De vergrendelingspen mag ALLEEN worden gebruikt wanneer u de zaag draagt of opbergt. Gebruik de vergrendelingspen NOOIT bij uwzaagwerkzaamheden. U kunt de zaagkop in de neerwaartse stand vergrendelen door de zaagkop omlaag te duwen, de vergrendelingspen

in te duwen en de zaagkop los te laten. Zo wordt de zaagkop veilig omlaag gehouden en kan de zaag veilig van de ene plaats naar de andere worden vervoerd. U kunt de zaagkop losmaken door de kop omlaag te duwen en de pen uit tetrekken. Hefboom schuifvergrendeling (Afb. J, T) Alleen DWS780 De hefboom schuifvergrendeling

plaatst de zaag in een stand voor het maximaliseren van het zagen van een basismal die verticaal wordt gezaagd, zoals afbeelding Utoont. Rechter omslagstop (Afb A1, A2) De rechter omslagstop

is op de langsgeleiding

gemonteerd en kunt deze stop naar achteren draaien wanneer u deze niet nodig hebt. Roteer, wanneer u meerdere stukken op dezelfde breedte zaagt, de rechter omslagstop naar voren, verplaats de schuivende langsgeleiding naar de gewenste afstand tot het zaagblad (te meten met een rolmaat) en voer de zaagwerkzaamheden uit met het houtboord naar de stopgericht. Aanpassing Uw verstekzaag is in de fabriek ten tijde van de productie volledig en nauwkeurig afgesteld. Als ten gevolge van het vervoer, van werkzaamheden of een andere oorzaak een nieuwe afstelling nodig is, volg dan onderstaande instructies voor het afstellen van uw zaag. Wanneer deze aanpassingen zijn uitgevoerd, zouden zij nauwkeurig moetenblijven. Afstelling van de schaalverdeling voor verstekzagen (Afb. H, L)

1. Ontgrendel de handgreep voor de verstekvergrendeling

en zwaai de verstekarm totdat de verstekgrendelknop

wordt vergrendeld in de positie voor 0°. Vergrendel de handgreep voor de verstekvergrendelingniet.

2. Plaats een winkelhaak tegen de langsgeleiding van de zaag en het

zaagblad, zoals wordt getoond. (Raak de punten van de tanden van het92 NEDERLANDS zaagblad niet met de winkelhaak aan. Als u dat doet zal dat leiden tot een onnauwkeurige meting.)

3. Als het zaagblad niet precies haaks op de langsgeleiding staat, draai de

waarmee de verstekschaalverdeling

vastzit, dan los en verplaats de handgreep voor de verstekvergrendeling naar links of naar rechts tot het zaagblad haaks op de langsgeleiding staat, zoals gemeten met de winkelhaak

4. Zet de vier schroeven weer vast. Let op dat moment niet op de uitlezing

van de verstekaanwijzer

Afstelling van de aanwijzer voor verstekzagen (Afb.H)

van de verstekvergrendeling zodat u de verstekarm naar de nulpositie kuntverplaatsen.

2. Laat terwijl de handgreep voor de verstrekvergrendeling ontgrendeld

is, de verstekgrendel op z’n plaats klikken wanneer u de verstekarm naar nuldraait.

3. Houd rekening met de verstekaanwijzer

en de verstekschaalverdeling

die in AfbeeldingH worden getoond. Als de aanwijzer niet precies nul aangeeft, draai de schroef

van de verstekaanwijzer die de aanwijzer op z’n plaats houdt, dan los, verplaats de aanwijzer en zet de schroefvast. Afstelling afschuinen haaks op de tafel (Afb.A1,A2,I,L)

1. U kunt het zaagblad haaks op het tabelblad uitlijnen door de arm

in de neerwaartse positie te vergrendelen met behulp van de vergrendelingspen

2. Plaats een winkelhaak tegen het zaagblad, en let er daarbij op dat de

winkelhaak niet boven op een tand staat (Afb.L).

3. Draai de vergrendelingsknop voor de afschuinhoek

los en zorg ervoor dat de arm stevig tegen de 0° afschuinstopstaat.

Afb. I) met de zaagbladsleutel van 6 mm

zo veel als nodig is om het zaagblad in een hoek van 0° ten opzichte van de tafel tezetten. Afstelling aanwijzer afschuinhoek (Afb.I) Als de aanwijzers van de afschuinhoek

niet op nul wijzen, draai dan elk van de schroeven

waarmee de aanwijzers vastzitten, los en verplaats ze zo veel als nodig is. Controleer dat de 0° afschuinhoek juist is en dat de aanwijzers zijn ingesteld voordat u andere schroeven van de afschuinhoekaanpast. Aanpassing stop afschuinhoek 45° rechts en links (Afb.A2,I) De rechter stop afschuinhoek 45° aanpassen:

1. Schuif de langsgeleiding

naar de volledig uitgeschoven positie voordat u de zaag schuinafstelt.

2. Draai de vergrendelingsknop voor de afschuinhoek

los zodat de 0° afschuinstop wordtuitgeschakeld.

3. Wanneer de zaag geheel naar rechts staat, draai dan, als de aanwijzer

niet precies 45° aangeeft de linker 45° afschuinstelschroef

met de 13 mm zaagbladsleutel

tot de aanwijzer van de afschuinhoek 45°aangeeft. De linker stop afschuinhoek 45° aanpassen:

1. Schuif de langsgeleiding

naar de volledig uitgeschoven positie voordat u de zaag schuinafstelt.

2. Draai de vergrendelingsknop voor de afschuinhoek los en kantel de kop

3. Als de aanwijzer van de afschuinhoek niet precies 45° aangeeft,

draai dan de rechter afschuinstelschroef totdat de aanwijzer van de afschuinhoek 45°aangeeft. De stop van de afschuinhoek aanpassen op 22,5° (of 30°) (Afb. A2,I) OPMERKING: Pas de afschuinhoek pas aan wanneer u de 0° afschuinhoek en de aanwijzer van de afschuinhoek hebtaangepast. Schuif de schuivende langsgeleiding naar de volledig uitgestorven positie voordat u begint met afstelling van de schuine stand op 22,5° of 30°. Klap de pal

voor de 22,5° afschuinhoek uit als u de 22,5° afschuinhoek wilt instellen. Draai de vergrendelingsknop

voor de afschuinhoek los en kantel de kop geheel naar links. Als de aanwijzer

van de afschuinhoek niet precies 22,5°aangeeft, draai dan de stelschroef

voor de kroonlijst met een 10 mm steeksleutel in contact met de pal totdat de aanwijzer van de afschuinhoek 22,5°aangeeft. Klap de rechter pal voor de 22,5° afschuinhoek uit als u de rechter 22,5° afschuinhoek wilt instellen. Draai de vergrendelingsknop voor de afschuinhoek los en trek de 0° afschuinstop

los zodat de 0° afschuinstop wordt uitgeschakeld. Wanneer de zaag geheel naar rechts staat, draai dan, als de aanwijzer van de afschuinhoek niet precies 22,5° aangeeft de stelschroef van de kroonlijst met de 10 mm zaagbladsleutel tot de aanwijzer van de afschuinhoek precies 22,5°aangeeft. Aanpassing van de langsgeleiding (Afb. A1) Het bovenste gedeelte van de langsgeleiding kan worden aangepast zodat speling ontstaat en de zaag een volledige afschuinhoek van 49° zowel links als rechtshaalt.

aanpassen door de afstellingsknop

van de langsgeleiding los te draaien en de langsgeleiding naar buiten teschuiven.

2. Probeer of de stand juist is door de speling te controleren met de

3. Stel dat langsgeleiding af zo dicht mogelijk bij het zaagblad als praktisch

mogelijk is, voor een maximale ondersteuning van het werkstuk, zonder dat de armbeweging omhoog en omlaag wordtverhinderd.

4. Zet de afstellingsknop van de langsgeleiding stevigvast.

5. Zet de langsgeleiding weer terug, wanneer de werkzaamheden van het

afschuinen zijnvoltooid. OPMERKING: Het spoor van de langsgeleidingen kan verstopt raken met zaagsel. Reinig de geleidingsgroeven met een borstel of lucht onder lagedruk. Activering en zichtbaarheid van de beschermkap (Afb. X) De onderste beschermkap

is ontworpen voor het automatisch vrijgeven van het zaagblad wanneer de arm omlaag wordt gebracht en het bedekken van de arm wanneer de arm omhoog wordtgehaald. U kunt de beschermkap met de hand omhoog brengen wanneer u zaagbladen monteert of verwijdert of als u de zaag wilt inspecteren. BRENG DE onderste BESCHERMKAP NOOIT MET DE HAND OMHOOG ALS HET ZAAGBLAD NIETSTILSTAAT. Aanpassing van de railgeleiding (Afb. A1) Controleer de rails

regelmatig op speling ofruimte. De linkerrail kan worden afgesteld met de stelschroef

. U kunt de ruimte verkleinen met behulp van een 4 mm inbussleutel door de stelschroef geleidelijk naar rechts te draaien terwijl u de zaagkop naar voren en naar achterenschuift. Afstelling van de verstekvergrendeling (Afb. A1, M) De stang voor de verstekvergrendeling

moet worden aangepast als de tafel van de zaag kan worden verplaatst wanneer de handgreep van de verstekvergrendeling vast staat (omlaag).

in de niet- vergrendelde stand (omhoog).

2. Draai met een platte schroevendraaier de stang van de

verstekvergrendeling vast door deze naar rechts te draaien, zoals in AfbeeldingM wordt getoond. Draai de vergrendelingsstang totdat deze vastzit, draai vervolgens een slag naarlinks.

3. Zet de verstekvergrendeling weer vast op een niet-vooringestelde maat

op de verstekschaalverdeling – bijvoorbeeld, 34° – en zorg ervoor dat de tafel nietdraait.93 NEDERLANDS

Sluit de zaag aan op een externstofafzuigsysteem.Raadpleeg Zaagblden bij Optionele accessoires en selecteer het zaagblad dat het meest geschikt is voor uwwerkzaamheden. Ensure the machine is placed to satisfy your ergonomic conditions in terms of table height and stability. The machine site shall be chosen so that the operator has a good overview and enough free surrounding space around the machine that allows handling of the workpiece without anyrestrictions. Beperk de gevolgen van trillingen, zorg ervoor dat de omgevingstemperatuur niet te laag is, de machine en de accessoires goed zijn onderhouden en het formaat van het werkstuk geschikt is voor dezemachine. Steek de stekker van de zaag in een 50Hz stopcontact in de woning. Raadpleeg het naamplaatje voor de spanning. Let erop dat het snoer u niet in de weg zit tijdens hetwerken. Juiste stand van lichaam en handen (Afb. N1, N2)

WAARSCHUWING: Beperk het risico van ernstig persoonlijk letsel, Zet ALTIJD uw handen in de juiste stand, zoals in Afb. N1 wordtgetoond.

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotselingreactie.

Zet uw handen nooit in de buurt van het zaaggebied. Plaats uw handen niet op een afstand van minder dan 100 mm van hetzaagblad.

Houd het werkstuk tijdens het zagen stevig tegen de tafel en de langsgeleiding. Houd u handen in die positie totdat de Aan/ Uit-schakelaar is vrijgegeven en het zaagblad volledig tot stilstand isgekomen.

PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD BEDIENING Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijndevoorschriften.

Installeer het geschikte zaagblad. Gebruik geen zeer versleten zaagbladen. De maximale rotatiesnelheid van het gereedschap mag niet hoger zijn dan die van het zaagblad. Gebruik geenslijpschijven.

van de riem op beschadiging en controleer de onderste beschermkap

op een juiste werking

Plaats de verlengingen van de tafel aan beide zijden van de onderplaat van de zaag. Raadpleeg het gedeelte De verlengingen van de tafelmonteren.

Probeer niet om extreem kleine werkstukken tezagen.

Oefen bij het zagen geen overmatige druk op het zaagblad uit. Forceer het zagenniet.

Laat de motor voor het zagen op volle toerenkomen.

Zorg er voor dat alle knoppen en hendels goed vastgedraaidzijn.

Klem het werkstukvast.

Hoewel deze zaagmachine geschikt is voor het zagen van hout en veel metalen (maar niet voor ijzer en staal), gelden deze bedieningsvoorschriften alleen voor het zagen van hout. Dezelfde richtlijnen gelden ook voor andere materialen. Zaag met deze zaag geen ijzer, staal, vezelcement of metselwerk!

Gebruik altijd de sleufplaat. Gebruik de machine niet als de sleuf breder is dan 12mm. KUNT CONTROLEREN. ZET UW HANDEN NIET KRUISLINGS, ZOALS IN AFBEELDINGN2 WORDTGETOOND.

Houd beide voeten op de vloer en blijf goed in evenwicht. Volg de verstekarm wanneer u deze naar links of naar rechts verplaatst, en sta iets opzij van hetzaagblad.

Kijk door de openingen in de beschermkap wanneer u een potloodlijnvolgt. Aan/Uit-schakelaar (Afb.A2) Schakel de zaag in door de ontgrendelingshendel

naar links te duwen en vervolgens de aan/uit-schakelaar

in te drukken. De zaag loopt zolang de schakelaar is ingedrukt. Laat het zaagblad volledig op bedrijfssnelheid komen voordat u de zaagsnede maakt. U kunt het gereedschap uitschakelen door de schakelaar los te laten. Haal pas de zaagkop omhoog als het zaagblad tot stilstand is gekomen. Er is geen voorziening voor het in de aan-stand vergrendelen van de schakelaar. In de aan/uit-schakelaar zit een gat

waarin u een hangslot kunt steken en zo de zaagvergrendelen. Uw zaag is niet voorzien van een automatische elektrische zaagbladrem, maar het zaagblad moet binnen 10 seconden nadat u de aan/uit-schakelaar hebt losgelaten, stilstaan. U kunt dit niet afstellen. Laat, als de stoptijd herhaaldelijk langer is dan 10 seconden, het gereedschap nazien door een geautoriseerd DeWALT servicecentrum. Let er altijd op dat u het zaagblad pas uit de zaagsnede haalt wanneer het tot stilstand isgekomen. Stofafzuiging (Afb. A2, C, Z)

WAARSCHUWING: Beperk het gevaar van ernstig persoonlijk letsel, schakel het gereedschap uit en koppel het los van de stroomvoorziening, voordat u een aanpassing uitvoert of hulpstukken of accessoires verwijdert/installeert. Wanneer de decoupeerzaag per ongeluk wordt gestart, kan dat leiden totletsel.

WAARSCHUWING: Bepaald stof, zoals van eiken- of beukenhout, wordt geacht kankerverwekkend te zijn, vooral in combinatie met additieven voorhoutbehandeling.

Maak altijd gebruik vanstofafzuiging.

Zorg voor goede ventilatie op dewerkplek.

Aanbevolen wordt een geschikt stofmasker tedragen.

VOORZICHTIG: Werk nooit met deze zaagmachine als niet de stofzak of de DeWALT -stofafzuiging is geplaatst. Houtstof kan een gevaar voor de ademhaling doenontstaan.

VOORZICHTIG: Controleer na enig gebruik de stofzak en maak de zakleeg.

WAARSCHUWING: Verwijder, wanneer u aluminium zaagt, de stofzak of koppel het systeem voor stofafzuiging los, zodat het risico van brand wordtvermeden. De verstekzaag heeft een ingebouwde stofpoort

door middel waarvan de stofzak

of een mondstuk van 33mm kan worden bevestigd of een directe aansluiting op DeWALT AirLock(DWV9000-XJ) tot stand kan wordengebracht. Neem de in uw land relevante voorschriften in acht voor de materialen waarmee uwerkt. De stofzak bevestigen (Afb. C)

1. Plaats de stofzak

, zoals wordt getoond in AfbeeldingC. De stofzak leegmaken (Afb. C)

los van de zaag en schud en klop de stofzak voorzichtigleeg.

U zult misschien merken dat niet alle stof uit de stofzak komt. Dit heeft geen gevolgen voor de prestaties van de zaagmachine maar wel voor de doelmatigheid van de stofafzuiging. U kunt de doelmatigheid van de stofverzameling van de zaag herstellen door de veer aan de binnenzijde van94 NEDERLANDS Afkortzagen in verstek (Afb. P) De verstekhoek is vaak 45° voor het maken van hoeken, maar kan worden ingesteld in iedere stand tussen 50° links of 60° rechts. Verder werkt u als bij de rechte verticaleafkortzaagsnede. Wanneer u een zaagsnede in verstek uitvoert op werkstukken die breder zijn dan 51 x 105mm die in lengte minder zijn, plaats dan altijd de langere zijde tegen delangsgeleiding. Afschuinen (Afb. A1, A2) Afschuinhoeken kunnen worden ingesteld van 49° rechts tot 49° links en kunnen worden uitgevoerd met de verstekarm ingesteld tussen 50° links of 60° rechts. Raadpleeg het hoofdstuk Functies en bedieningfuncties voor gedetailleerde instructies over hetafschuinsysteem.

los en verplaats de zaag naar wens naar links of naar rechts. De langsgeleiding

moet worden verplaatst zodat er ruimte ontstaat. Zet de afstellingsknop van de langsgeleiding

vast wanneer u de langsgeleidingen op hun plaats hebtgezet.

2. Zet de afschuinvergrendeling stevigvast.

Wanneer u bepaalde extreme hoeken wilt zagen, zult u de rechter langsgeleiding misschien moeten verwijderen. Raadpleeg Aanpassing van de langsgeleiding in het hoofdstuk Aanpassingen voor belangrijke informatie over het aanpassen van de langsgeleidingen voor bepaaldeafschuinzaagsneden. U kunt de rechter langsgeleiding verwijderen door de afstelknop

enkele slagen los te draaien en de langsgeleiding naar buiten te schuiven. De rechter langsgeleiding is met een koord aan de onderplaat bevestigd zodat het onderdeel niet kwijt kanraken. Kwaliteit van de zaagsnede De gelijkmatigheid van zaagsneden hangt af van een aantal variabelen, zoals het materiaal dat wordt gezaagd, het type zaagblad, de scherpte van het zaagblad en dezaagsnelheid. Wanneer een zo gelijkmatig mogelijke zaagsnede is vereist, voor mallen en ander precisiewerk, zullen een scherp zaagblad (60-tands carbide) en een langzamere, gelijkmatige zaagsnelheid de gewenste resultatengeven.

WAARSCHUWING: Zorg er voor dat het materiaal tijdens het zagen niet kruipt; maak het stevig vast. Laat de zaagarm pas omhoogkomen als het zaagblad volledig tot stilstand is gekomen. Als aan de achterkant toch kleine splinters ontstaan, plak dan een stuk crêpe- plakband op de plaats waar de zaagsnede zal worden gemaakt. Zaag door het crêpe-plakband en verwijder het voorzichtig na hetzagen. Frezen (Groeven zagen en sponningen zagen) (Afb. A2) Uw zaag is voorzien van een groevenstop

, diepteafstellingsschroef

voor het zagen van groeven. De instructies in de hoofdstukken Afkortzaagsneden, Schuine zaagsneden en Zaagsneden in samengesteld verstek zijn voor zaagsneden door de volledige dikte van het materiaal. De zaag kan ook worden gebruikt voor freeswerkzaamheden zoals het frezen van groeven of sponningen in hetmateriaal. Groeven zagen (Afb. A1, A2) Raadpleeg Groevenstop voor gedetailleerde instructies voor het instellen van de diepte van de zaagsnede. U kunt het beste met behulp van een stuk afvalhout de gewenste diepte van de zaagsnedebepalen.

1. Houd het hout vlak tegen de tafel en tegen de langsgeleiding

Lijn het zaaggebied uit onder het zaagblad. Plaats de zaagarm geheel naar voren, met het zaagblad omlaag. Schakel de zaag in door hendel

voor vergrendeling in de uit-stand in te duwen en de aan/ uit-schakelaar

in te knijpen. Duw in een gelijkmatige beweging de zaagarm naar achteren en zaag een groef door het werkstuk.

2. Laat de aan/uit-schakelaar los terwijl de arm nog omlaag is. Breng

de zaagarm omhoog wanneer het zaagblad geheel tot stilstand is de stofzak in te drukken wanneer u de stofzak leegmaakt, en door de zak leeg te kloppen aan de binnenzijde van een afvalemmer ofstofreservoir. Externe stofafzuiging (Afb. Z) Gebruik een speciale klasse M stofzuiger wanneer u droog stof opzuigt dat erg schadelijk voor de gezondheid of kankerverwekkendis. Een voor AirLock geschikt systeem voor stofafzuiging aansluiten (Afb. Z) De stofpoort

op euro verstekzaag is geschikt voor het D

WALT AirLock aansluitsysteem. Met het AirLock systeem is een snelle en goede aansluiting mogelijk tussen de slang

van het stofafzuigsysteem en deverstekzaag.

op de kraag tegenover AirLock- connector zoals wordt getoond voor de ontgrendelde en de vergrendeldestanden.

NB: De lagers binnen in de kraag komen vast te zitten in de sleuf en zo wordt de aansluiting vastgezet. De verstekzaag is nu stevig aangesloten op hetstofafzuigsysteem. XPS™ LED Werklichtsysteem gebruiken (Afb. A1, A2) OPMERKING: De verstekzaag moet op een stopcontact wordenaangesloten. Het XPS™ LED Werklichtsysteem is voorzien van een Aan/Uit-schakelaar

Het XPS™ LED Werklichtsysteem werkt onafhankelijk van de Aan/Uit- schakelaar van de verstekzaag. U kunt de zaag bedienen zonder dat het licht isingeschakeld. Door een bestaande potloodlijn zagen op een stuk hout:

1. Schakel het XPS™ systeem in en trek vervolgens de

omlaag zodat het zaagblad dicht bij het hout komt. De schaduw van het zaagblad verschijnt op hethout.

2. Breng de potloodlijn op één lijn met de rand van de schaduw van het

zaagblad. Misschien moet u, om de potloodlijn nauwkeurig te kunnen volgen, de verstekhoek of de afschuinhoekaanpassen. Doorzagen (Afb. A1, A2,O,P) Als u de schuiffunctie niet gebruikt, is het belangrijk dat u de zaagkop zo ver mogelijk naar achteren duwt en dat de knop van de railvergrendeling

vastgezet. Zo voorkomt u dat de zaag langs de rails verschuift wanneer het zaagblad op het werkstukingrijpt. Het zagen van meerdere stukken wordt niet aanbevolen, maar het kan veilig worden uitgevoerd, wanneer u ervoor zorgt dat ieder stuk stevig tegen de tafel en de langsgeleiding wordtgedrukt. Rechte verticale afkortzaagsnede

1. Stel de verstekarm in op nul en vergrendel de arm en houd het hout

en tegen de langsgeleiding

is vastgezet, de zaag in door hendel

voor vergrendeling in de uit-stand in te duwen en de aan/uit-schakelaar

3. Laat, wanneer de zaag op snelheid komt, de arm gelijkmatig en

langzaam zakken en zaag door het hout. Haal de arm pas omhoog als het zaagblad volledig tot stilstand isgekomen. Schuivend afkortzagen (Afb. O) Wanneer u een werkstuk groter dan 51 x 115mm (2" x 6" [51 x 82mm bij verstek van 45°]) zaagt, maak dan een naar buiten gerichte achterwaartse beweging met een losse railvergrendelingsknop

Trek de zaag naar buiten naar u toe, breng de zaagkop omlaag naar het werkstuk toe en voltooi de zaagsnede door de zaag langzaam terug teduwen. Laat de zaag tijdens het naar buiten trekken niet in contact komen met de bovenzijde van het werkstuk. De zaag kan dan naar u toe komen, wat kan leiden tot persoonlijk letsel en beschadiging van hetwerkstuk.95 nEDERLAnDs - De verstekarm wordt vergrendeld in de nulpositie en de afschuinafstelling wordt vergrendeld op 45°. - Het hout wordt met de brede vlakke zijde tegen de tafel geplaatst en de smalle zijde tegen delangsgeleiding.

Aanpassing van het verstek gebruiken: - Dezelfde zaagsnede kan worden gemaakt door links en rechts verstek te zagen met de brede zijde tegen delangsgeleiding. Sierlijsten en andere lijsten zagen (Afb. R) Tekening 2 in AfbeeldingR toont een verbinding die is gemaakt door de verstekarm op 45° te plaatsen en de twee platen in verstek te zagen zodat een hoek van 90° ontstaat. U kunt dit type verbinding maken door de afschuinaanpassing op nul te stellen en de verstekarm op 45°. Plaats het hout weer met de brede vlakke zijde op de tafel en met de smalle zijde tegen delangsgeleiding. De twee tekeningen in AfbeeldingR zijn alleen voor vierzijdige objecten. Als het aantal zijden verandert, veranderen ook de verstekhoeken en de afschuinhoeken. Onderstaand schema geeft de juiste hoeken voor een uiteenlopende reeks van vormen, ervan uitgaande dat alle zijden een gelijke lengtehebben.

AANTAL ZIJDEN VERSTEKHOEK OF AFSCHUINHOEK

4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Gebruik voor een vorm die niet in het schema wordt getoond, de volgende formule: 180° gedeeld door het aantal zijden is gelijk aan de versterking (als het materiaal verticaal wordt gezaagd) of de afschuinhoek (als het materiaal vlak wordtgezaagd). Samengesteld verstek zagen (Afb. S) Een samengesteld verstek is een zaagsnede die wordt gemaakt door een verstekhoek en een afschuinhoek tegelijkertijd toe te passen. Dit is het type zaagsnede dat wordt gebruikt voor het maken van lijsten of kisten met schuine zijde, zoals er een wordt getoond in AfbeeldingS.

WAARSCHUWING: Als de zaaghoek verandert van zaagsnede tot zaagsnede, controleer dan dat de vergrendelingsknop van de afschuinhoek en de handgreep voor de verstekvergrendeling stevig zijn vergrendeld. Deze moeten worden vergrendeld nadat u veranderingen hebt aangebracht in de afschuinhoek of hetverstek. Het schema die hieronder wordt getoond, helpt u bij het kiezen van de juiste afschuinhoek en instellingen van het verstek voor veelgebruikte samengesteldeverstekzaagsneden.

Selecteer de gewenste hoek A (Afb. S) van uw project en zoek deze hoek op de bijbehorende parabool in hetschema.

Volg vanaf dat punt het schema recht naar beneden en kijk wat de juiste afschuinhoek is en vind in een rechte lijn ook de juisteverstekhoek.

Stel uw zaag af op de voorgeschreven hoeken en maak een aantal proef gesneden. Oefen in het tegen elkaar plaatsen van de de gezaagdedelen. Voorbeeld: Als u een vierzijdige kist wilt maken met buitenhoeken van 26° (hoek A, Afb.S), gebruik dan de parabool rechts boven. Zoek waar zich 26° bevindt op de schaalverdeling. Volg de horizontale snijdende lijn naar beide zijden voor een instelling van de verstekhoek op de zaag (42°). Volg op dezelfde wijze de verticale snijdende lijn naar de bovenzijde of de onderzijde voor de instelling van de afschuinhoek van de zaag (18°). Probeer altijd de zaagsneden uit op wat afvalhout zodat u de instellingen van de zaag kuntcontroleren. gekomen. Haal altijd de arm pas omhoog wanneer het zaagblad volledig tot stilstand isgekomen.

3. U kunt de groef breder maken door de stappen 1–2 te herhalen tot de

gewenste breedte isontstaan. Het werkstuk vastklemmen (Afb. B)

WAARSCHUWING: Een werkstuk dat voor een zaagsnede is vastgeklemd, uitgebalanceerd en bevestigd, kan uit balans raken wanneer de zaagsnede is voltooid. Een niet-uitgebalanceerde belasting kan de zaag of alles waar de zaag op is bevestigd, zoals een tafel of een werkbank, doen kantelen. Ondersteun, wanneer u een zaagsnede maakt die het werkstuk uit de balans kan brengen, het werkstuk goed en zorg ervoor dat de zaag stevig met bouten is vastgezet op een stabiel oppervlak. Persoonlijk letsel kan het gevolgzijn.

WAARSCHUWING: De klemvoet moet steeds boven de grondplaat van de zaag vastgeklemd blijven, wanneer de klem wordt gebruikt. Klem het werkstuk altijd vast op de grondplaat van de zaag – niet op een andere onderdeel van het werkgebied. Controleer dat de klemvoet niet op de rand van de grondplaat van der zaag isgeklemd.

VOORZICHTIG: Zorg er met behulp van een werkklem altijd voor dat u de controle behoudt en beperk zo het risico van persoonlijk letsel en beschadiging van hetwerkstuk. Gebruik de materiaalklem

die bij uw zaag wordt geleverd. De linkse en rechtse langsgeleiding schuiven langs en kunnen helpen bij het vastklemmen. Andere hulpmiddelen zoals veerklemmen, lijmklemmen of klemschroeven kunnen waarschijnlijk goed van pas komen bij materiaal van bepaalde afmetingen en vormen Klem plaatsen

1. Er zijn vier rechthoekige klemmontagegaten

in de onderplaat, twee aan de voorzijde en twee aan de achterzijde van zaag onder de langsgeleiding. Plaats de klem

in één van de viergaten. OPMERkInG: Wanneer u de klem aan de achterzijde van de zaag monteert, zal de arm van de klem misschien naar de hoogste stand moeten worden geschoven zodat de klemstang in het montagegat kan worden geschoven, wanneer de klem voorbij de langsgeleidinggaat.

2. Draai de knop los zodat u de klem omhoog en omlaag kunt aanpassen,

zet vervolgens de klem stevig vast op hetwerkstuk. OPMERkInG: Plaats de klem op de tegenovergestelde zijde van de grondplaat bij het schuin afzagen. PROBEER ALTIJD EERST ZAAGSNEDEN UIT (ZAAG UITGESCHAKELD) VOORDAT U ZE UITVOERT, ZODAT U HET PAD VAN HET ZAAGBLAD KUNT CONTROLEREN. CONTROLEER DAT DE KLEM NIET DE WERKING VAN DE ZAAG OF DE BESCHERMKAPVERHINDERT. Ondersteuning voor lange stukken (Afb. D) ONDERSTEUNING LANGE STUKKENALTIJD. Gebruik voor de beste resultaten de schraag DE7023-XJ of DE7033

voor het uitbreiden van de breedte van uw zaagtafel. Ondersteun lange werkstukken op allerlei geschikte manieren, zoals zaagbokken of dergelijke, zodat afgezaagde gedeelten niet kunnenvallen. Het zagen van schilderijlijsten, kleine vitrines en andere vierzijdige elementen (Afb. Q, R) Begin met het uitvoeren van enkele eenvoudige projecten met afvalhout, zodat u het werken met de zaag “in uw vingers krijgt”. Uw zaag is het perfecte gereedschap voor verstekzagen van hoeken, zoals AfbeeldingQ laatzien. Tekening 1 in AfbeeldingR toont een verbinding die is gemaakt met de methode voor het aanpassen van de afschuinhoek. De verbinding kan worden gemaakt met een van beidemethoden.

Aanpassing van de afschuinhoek: - De afschuinhoek voor de twee platen wordt voor elk afgesteld op 45°, waardoor een hoek van 90°ontstaat.96 NEDERLANDS Stel deze verstekhoek in op dezaag Hoek van zijde van vak (hoek “A”) Stel deze schuine hoek in op dezaag. VIERKANT VAK 6-ZIJDIG VAK 8-ZIJDIG VAK Basissierlijsten zagen (Afb. J, T) Plaats voor het voltooien van rechte zaagsneden van 90° het hout tegen de langsgeleiding en houd het op z’n plaats, zoals wordt getoond in Afbeelding T. Schakel de zaag in, laat het zaagblad volledig op snelheid komen en voer de zaagsnede uit door de arm gelijkmatig omlaag tebrengen. Basissierlijsten zagen van 70 mm tot 150 mm Hoog Verticaal Tegen de Langsgeleiding (Fig. J, T) OPMERKING: Gebruik de hefboom schuifvergrendeling

, die in de Afbeelding J wordt getoond, wanneer u basissierlijsten zaagt van 70 mm tot 150 mm hoog verticaal tegen delangsgeleiding. Plaats het materiaal zoals wordt getoond in AfbeeldingT. Alle zaagsneden moeten worden gemaakt met de achterzijde van de sierlijst tegen de langsgeleiding en met de onderzijde van de sierlijst tegen detafel. binnenhoek buitenhoek Linkerzijde Verstek links 45° Veilige linkerzijde van de zaagsnede Verstek rechts 45° Veilige linkerzijde van de zaagsnede Rechterzijde Verstek rechts 45° Veilige rechterzijde van de zaagsnede Verstek links 45° Veilige rechterzijde van de zaagsnede Materiaal tot 150 mm kan worden gezaagd zoals hierboven wordt beschreven. Kroonlijsten zagen (Afb. A1, U1, U2) Uw verstekzaag is zeer geschikt voor het zagen van kroonlijsten. Kroonlijsten passen alleen goed als zij met uiterste precisie in samengesteld verstek wordengezaagd. Uw verstekzaag heeft speciale vaste voor-ingestelde verstekpunten op 22,5°, 31,6° en 35,3° links en rechts voor het zagen van kroonlijsten in de juiste hoek en pallen voor de afschuinhoekstop op 22,5° en 30° links en rechts. Er is ook een merkteken op de schaalverdeling

voor afschuinhoek op 33,9°. Onderstaand schema geeft de juiste instellingen voor het zagen vankroonlijsten. OPMERKING: Het vooraf proefzagen met afvalmateriaal is uiterstbelangrijk! Instructievoor het zagen van kroonlijsten die vlak liggen en de functies voor samengesteld verstek gebruiken (Afb. U1)

1. De kroonlijst moet vlak liggen met de brede achterzijde op de

2. Plaats de bovenzijde van de kroonlijst tegen de langsgeleiding

3. Onderstaande instellingen zijn voor kroonlijsten van 45°.

binnenhoek buitenhoek Linkerzijde Afschuinhoek links 30° Verstektafel rechts ingesteld 35,26° Veilige linkeruiteinde van zaagsnede Afschuinhoek rechts 30° Verstektafel links ingesteld 35,26° Veilige linkeruiteinde van zaagsnede Rechterzijde Afschuinhoek rechts 30° Verstektafel rechts ingesteld 35,26° Veilige rechteruiteinde van de zaagsnede Afschuinhoek links 30° Verstektafel rechts ingesteld 35,26° Veilige linkeruiteinde van zaagsnede

4. Onderstaande instellingen zijn voor kroonlijsten met hoeken van 52°

aan de bovenzijde en 38° aan deonderzijde. binnenhoek buitenhoek Linkerzijde Afschuinhoek links 33,9° Verstektafel rechts ingesteld 31,62° Veilige linkeruiteinde van zaagsnede Afschuinhoek rechts 33,9° Verstektafel links ingesteld 31,62° Veilige linkeruiteinde van zaagsnede Rechterzijde Afschuinhoek rechts 33,9° Verstektafel links ingesteld 31,62° Veilige rechteruiteinde van de zaagsnede Afschuinhoek links 33,9° Verstektafel rechts ingesteld 31,62° Veilige rechteruiteinde van zaagsnede Alternatieve methode voor het zagen van kroonlijsten Voor het zagen van kroonlijsten volgens deze methode is geen afschuinzaagsnede nodig. Er kunnen zeer kleine veranderingen in de verstekhoek worden aangebracht zonder gevolgen voor de afschuinhoek. Bij andere hoeken dan hoeken van 90° kan de zaag snel en gemakkelijk wordenaangepast. Instructies voor het zagen van kroonlijsten onder een hoek tussen de langsgeleiding en de grondplaat voor alle zaagsneden (Afb. U2)

1. Leg de kroonlijst zo neer dat de onderzijde van de kroonlijst (het

gedeelte dat tegen de wand uitkomt) tegen de langsgeleiding ligt en de bovenzijde van de kroonlijst op de zaagtafel rust

2. De gehoekte “vlakke gedeelten” aan de achterzijde van de kroonlijst

moeten recht tegen de langsgeleiding

van de zaagtafelliggen. binnenhoek buitenhoek Linkerzijde Verstek rechts 45° Veilige rechterzijde van de zaagsnede Verstek links 45° Veilige rechterzijde van de zaagsnede Rechterzijde Verstek links 45° Veilige linkerzijde van de zaagsnede Verstek rechts 45° Veilige linkerzijde van de zaagsnede Speciale zaagsneden

WAARSCHUWING: Maak nooit een zaagsnede als het materiaal niet stevig vastligt op de tafel en tegen delangsgeleiding. Aluminium zagen (Afb. V1, V2) GEBRUIK VOOR HET ZAGEN VAN ALUMINIUM ALTIJD HET SPECIAAL VOOR HET ZAGEN VAN ALUMINIUM VERVAARDIGDEZAAGBLAD. Voor bepaalde werkstukken zal misschien een klem of een andere bevestigingsmethode nodig zijn om te voorkomen dat het werkstuk tijdens het zagen wordt verplaatst. Plaats het materiaal zo dat u de dunste dwarsdoorsnede zaagt, zoals in AfbeeldingV1 wordt getoond. AfbeeldingV2 laat zien hoe u deze geëxtrudeerde delen niet moetzagen. Gebruik bij het zagen van aluminium een snijsmeermiddel. Breng het snijmiddel direct aan op het zaagblad, voor het zagen. Breng het middel nooit aan op een bewegend zaagblad

. De was geeft een goede smering en zorgt ervoor dat er geen splinters aan het zaagblad blijvenplakken. Gebogen materiaal (Afb. W1, W2) Wanneer u gebogen materiaal zaagt, moet u het altijd plaatsen zoals wordt getoond in AfbeeldingW1 en nooit zoals wordt getoond in AfbeeldingW2.97 NEDERLANDS Bescherming van het milieu Gescheiden inzameling. Producten die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid. Producten bevatten materialen die kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com. Klem: DW7090-XJ (Afb. B) De klem

wordt gebruikt om het werkstuk stevig op de zaagtafel teklemmen. Klemmen van de snelsluiting: DWS5026-XJ Stofzak: DW7053-QZ (Afb. C) De stofzak

vangt het meeste stof dat wordt geproduceerd op en is voorzien van een ritssluiting zodat u de zak gemakkelijk kuntleegmaken. Schragen: DE7023-XJ, DE7033-XJ (Afb. D) De schraag

wordt gebruikt voor uitbreiding van de breedte van dezaagtafel. Klembeugels: DE7025-XJ (Afb. E) De klembeugels

worden gebruikt om de zaag op de standaard temonteren. ZAAGBLADEN: GEBRUIK ALTIJD 250 mm ZAAGBLADEN MET 30 mm

OPNAMEBOORGATEN. NOMINALE SNELHEID MOET TEN MINSTE 4000

ZIJN. Gebruik nooit zaagbladen met een kleinere diameter. Deze zullen nooit goed kunnen worden afgeschermd. Gebruik alleen afkortzaagbladen Gebruik geen zaagbladen die bedoeld zijn voor overlangse verzaging, combinatiezaagbladen of zaagbladen met grotere hoeken dan 5°.

Constructiezaagbladen (dunne plaat met anti-kleef rand) Algemene toepassing 250 mm 40 Fijne afkortzaagsneden 250 mm 60 Zaagbladen voor houtbewerking (geven gladde, schone zaagsneden) Fijne afkortzaagsneden 250 mm 80 Non-ferrometalen 250 mm 96 Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DeWALT

zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DeWALT aanbevolen accessoires met dit product tegebruiken. Neem contact op met uw leverancier voor verdere informatie over de geschikteaccessoires. Controleer, voor gebruik, nauwgezet de bovenste beschermkap, de onderste beschermkap en de stofbuis zodat u kunt bepalen of zij goed zou werken. Zorg ervoor dat splinters, stof of deeltjes van het werkstuk niet een van de functiesblokkeren. Als er gedeelten van het werkstuk tussen het zaagblad en de beschermkappen bekneld zitten, trek de stekker van de machine dan uit het stopcontact en volgt de instructies die worden gegeven bij Een zaagblad verwisselen of een nieuw zaagblad plaatsen. Verwijder de vastgelopen gedeelten en monteer het zaagbladopnieuw. Verwijder zo nu en dan alle stof- en houtdeeltjes bij EN ONDER de basisplaat en hetdraaiplateau. Reiniging van het werklicht

Verwijder voorzichtig zaagsel en vuil van de lens van het werklicht en gebruik daarvoor een wattenstaafje. Stof kan het werklicht blokkeren en dan kan het licht de zaaglijn niet zorgvuldigaangeven. Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedureuitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in eenvloeistof. Smering Uw elektrische gereedschap heeft geen aanvullende smeringnodig. ONDERHOUD Uw gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatigschoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u het van de stroomvoorziening, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken. Wanneer u het materiaal niet goed plaatst zal dat ertoe leiden dat het zaagbladvastloopt. Kunststof leiding of ander rond materiaal zagen U kunt met uw zaag gemakkelijk kunststof leiding zagen. Het moet worden gezaagd als hout EN STEVIG TEGEN DE LANGSGELEIDING WORDEN GEKLEMD OF GEHOUDEN ZODAT HET NIET KAN WEGROLLEN. Dit is uiterst belangrijk wanneer u zaagsnede onder een hoekmaakt. Groot materiaal zagen (Afb. YX) Zo nu en dan zult u een stuk hout willen zagen dat iets te groot is en niet onder de onderste beschermkap past. Als dat zo is, plaats dan uw rechterduim op de bovenzijde van de beschermkap

en rol de beschermkap net genoeg omhoog voor het werkstuk, zoals in AfbeeldingX wordt getoond. Vermijd dit zoveel mogelijk, maar als het niet anders kan zal de zaag goed werken en een grotere zaagsnede uitvoeren. MAAK DE BESCHERMKAP NOOIT VAST MET TAPE OF WAT DAN OOK, WANNEER U MET DEZE ZAAKWERKT.

Gebruik vooral GEEN oplosmiddelen van welke aard dan ook, deze kunnen de lensbeschadigen.

Reinig terwijl het zaagblad is uitgenomen de aanslag en vuilresten van hetzaagblad. Reiniging van de stofbuis Verwijder het stof uit de stofbuis nadat u de stekker uit het stopcontact hebt getrokken en de zaagkop volledig omhoog hebt geplaatst en gebruik lucht onder weinig druk of een stang met een grotediameter.98 nORsk ADVARSEL: Les bruksanvisningen slik at skaderisikoen kanreduseres. Definisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på dissesymbolene.
