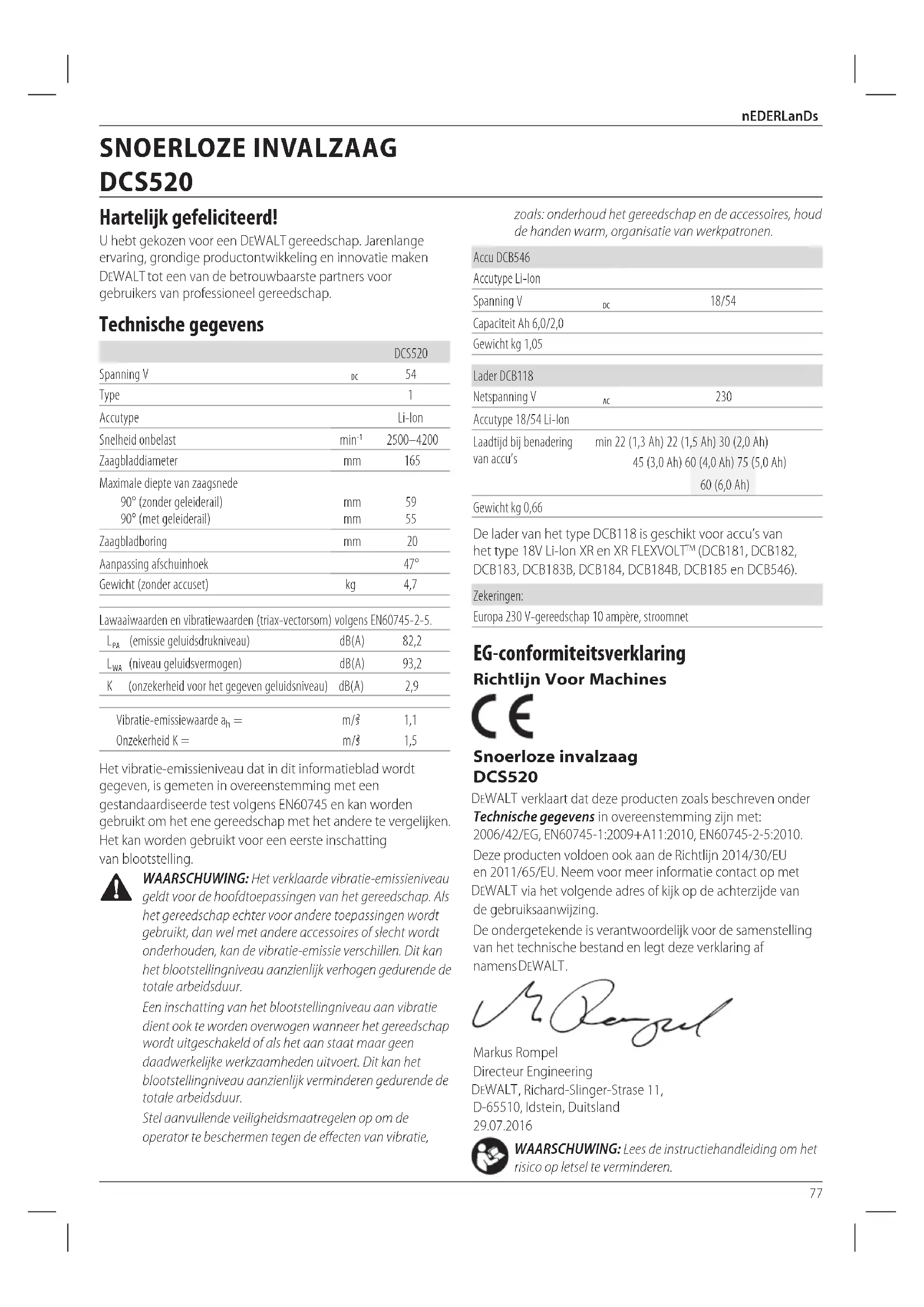

GEBRUIKSAANWIJZING DCS520T2RQW DEWALT

Accutype 18/54 Li-Ion Laadtijd bij benadering van accu’s min 22 (1,3 Ah) 22 (1,5 Ah) 30 (2,0 Ah) 45 (3,0 Ah) 60 (4,0 Ah) 75 (5,0 Ah) 60 (6,0 Ah) Gewicht kg 0,66 De lader van het type DCB118 is geschikt voor accu’s van het type 18V Li-Ion XR en XRFLEXVOLT

(DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 en DCB546). Zekeringen: Europa 230 V-gereedschap 10 ampère, stroomnet EG-conformiteitsverklaring Richtlijn Voor Machines Snoerloze invalzaag DCS520 DeWALT verklaart dat deze producten zoals beschreven onder Technische gegevens in overeenstemming zijn met: 2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Deze producten voldoen ook aan de Richtlijn 2014/30/EU en 2011/65/EU. Neem voor meer informatie contact op met DeWALT via het volgende adres of kijk op de achterzijde van degebruiksaanwijzing. De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens DeWALT

WAARSCHUWING: Lees de instructiehandleiding om het risico op letsel teverminderen. Hartelijk gefeliciteerd! U hebt gekozen voor een DeWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en innovatie maken DeWALT tot een van de betrouwbaarste partners voor gebruikers van professioneelgereedschap. Technische gegevens DCS520 Spanning V

2500–4200 Zaagbladdiameter mm 165 Maximale diepte van zaagsnede 90° (zonder geleiderail) 90° (met geleiderail)

Zaagbladboring mm 20 Aanpassing afschuinhoek 47° Gewicht (zonder accuset) kg 4,7 Lawaaiwaarden en vibratiewaarden (triax-vectorsom) volgens EN60745-2-5.

(niveau geluidsvermogen) dB(A) 93,2 K (onzekerheid voor het gegeven geluidsniveau) dB(A) 2,9 Vibratie-emissiewaarde a

1,5 Het vibratie-emissieniveau dat in dit informatieblad wordt gegeven, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een eerste inschatting vanblootstelling.

WAARSCHUWING: Het verklaarde vibratie-emissieniveau geldt voor de hoofdtoepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, dan wel met andere accessoires of slecht wordt onderhouden, kan de vibratie-emissie verschillen. Dit kan het blootstellingniveau aanzienlijk verhogen gedurende de totalearbeidsduur. Een inschatting van het blootstellingniveau aan vibratie dient ook te worden overwogen wanneer het gereedschap wordt uitgeschakeld of als het aan staat maar geen daadwerkelijke werkzaamheden uitvoert. Dit kan het blootstellingniveau aanzienlijk verminderen gedurende de totalearbeidsduur. Stel aanvullende veiligheidsmaatregelen op om de operator te beschermen tegen de effecten van vibratie, SNOERLOZE INVALZAAG DCS520 Nederlands (vertaald vanuit de originele instructies)78 nEDERLanDs Definities: Veiligheidsrichtlijnen De definities hieronder beschrijven de ernstgraad voor elk signaalwoord. Gelieve de handleiding te lezen en op deze symbolen teletten.

GEVAAR: Wijst op een dreigende gevaarlijke situatie die, indien niet vermeden, zal leiden tot de dood of ernstigeverwondingen.

WAARSCHUWING: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, zou kunnen leiden tot de dood of ernstigeletsels.

VOORZICHTIG: Wijst op een mogelijk gevaarlijke situatie die, indien niet vermeden, kan leiden tot kleine of matigeletsels. OPMERKING: Geeft een handeling aan waarbij geen persoonlijk letsel optreedt die, indien niet voorkomen, schade aan goederen kanveroorzaken.

Wijst op risico van een elektrischeschok.

Wijst opbrandgevaar. Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijkletsel.

REFERENTIEMATERIAAL De term „elektrisch gereedschap“ in de waarschuwingen verwijst naar uw (met een snoer) op de netspanning aangesloten elektrische gereedschap of naar (draadloos) elektrisch gereedschap met eenaccu.

1) Veiligheid Werkplaats

a ) Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden zorgen voorongelukken. b ) Bedien elektrische gereedschappen niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen doenontbranden. c ) Houd kinderen en omstanders op een afstand terwijl u een elektrisch gereedschap bedient. Als u wordt afgeleid kunt u de controle over het gereedschapverliezen.

2) Elektrische Veiligheid

a ) Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers samen met geaard elektrisch gereedschap. Niet aangepaste stekkers en passende contactdozen verminderen het risico op een elektrischeschok. b ) Vermijd lichamelijk contact met geaarde oppervlaktes zoals buizen, radiatoren, fornuizen en ijskasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaardis. c ) Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Als er water in een elektrisch gereedschap terecht komt, verhoogt dit het risico op een elektrischeschok. d ) Behandel het stroomsnoer voorzichtig. Gebruik het stroomsnoer nooit om het elektrische gereedschap te dragen of te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn verhogen het risico op een elektrischeschok. e ) Als u een elektrisch gereedschap buitenshuis gebruikt, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico op een elektrischeschok. f ) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruikt u een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico op een elektrischeschok.

3) Persoonlijke Veiligheid

a ) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand als u een elektrisch gereedschap bedient. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het bedienen van elektrische gereedschappen kan leiden tot ernstig persoonlijkletsel. b ) Gebruik een beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming gebruikt in de juiste omstandigheden zal het risico op persoonlijk letselverminderen. c ) Vermijd onbedoeld starten. Zorg ervoor dat de schakelaar in de ‚off‘ (uit) stand staat voordat u het gereedschap aansluit op de stroombron en/ of accu, het oppakt of ronddraagt. Het ronddragen van elektrische gereedschappen met uw vinger op de schakelaar of het aanzetten van elektrische gereedschappen waarvan de schakelaar aan staat, zorgt voorongelukken. d ) Verwijder alle stelsleutels of moersleutels voordat u het elektrische gereedschap aan zet. Een moersleutel of stelsleutel die in een ronddraaiend onderdeel van het elektrische gereedschap is achtergelaten kan leiden tot persoonlijkletsel. e ) Rek u niet te ver uit. Blijf altijd stevig en in balans op de grond staan. Dit zorgt voor betere controle van het elektrische gereedschap in onverwachtesituaties.79 nEDERLanDs f ) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen wordengegrepen. g ) Als er in apparaten wordt voorzien voor het aansluiten van stofverwijdering- of verzamelapparatuur, zorg er dan voor dat deze correct worden aangesloten en gebruikt. Het gebruik van een stofverzamelaar kan aan stof gerelateerde gevarenverminderen.

4) Gebruik en Verzorging van Elektrisch

Gereedschap a ) Forceer het gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap voert de werkzaamheden beter en veiliger uit waarvoor het isontworpen. b ) Gebruik het gereedschap niet als de schakelaar het niet aan en uit kan zetten. Ieder gereedschap dat niet met de schakelaar kan worden bediend is gevaarlijk en moet wordengerepareerd. c ) Haal de stekker uit het stopcontact en/of neem de accu uit het gereedschap voordat u aanpassingen uitvoert, accessoires verwisselt, of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongelukopstart. d ) Bewaar gereedschap dat niet wordt gebruikt buiten het bereik van kinderen en laat niet toe dat personen die onbekend zijn met het elektrische gereedschap of deze instructies het gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetraindegebruikers. e ) Onderhoud elektrische gereedschappen. Controleer op verkeerde uitlijning en het grijpen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het gereedschap nadelig kunnen beïnvloeden. Zorg dat het gereedschap voor gebruik wordt gerepareerd als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhoudengereedschap. f ) Houd snijdgereedschap scherp en schoon. Correct onderhouden snijdgereedschappen met scherpe snijdranden lopen minder snel vast en zijn gemakkelijker tebeheersen. g ) Gebruik het elektrische gereedschap, de accessoires en gereedschapsonderdelen enz. in overeenstemming met deze instructies, waarbij u rekening houdt met de werkomstandigheden en de werkzaamheden die dienen te worden uitgevoerd. Gebruik van het elektrische gereedschap voor werkzaamheden die anders zijn dan het bedoelde gebruik, kunnen leiden tot een gevaarlijkesituatie.

5) Gebruik en Verzorging van

Gereedschap op Accu a ) Gebruik alleen de lader die door de fabrikant wordt opgegeven. Een lader die geschikt is voor één accutype, kan een risico op brand veroorzaken indien gebruikt met een andereaccu. b ) Gebruik elektrische gereedschappen uitsluitend met speciaal omschreven accu’s. Gebruik van andere accu’s kan leiden tot letsel enbrandgevaar. c ) Als de accu niet in gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van het ene contactpunt met het andere kunnen maken. Het kortsluiten van de accucontactpunten samen kan brandwonden of brandveroorzaken. d ) Als het gereedschap te zwaar wordt belast, kan er vloeistof uit de accu lekken; vermijd contact hiermee. Als u per ongeluk hier toch mee in contact komt, spoelt u met water. Als de vloeistof in contact met de ogen komt, dient u daarnaast medische hulp in te roepen. Vloeistof afkomstig uit de accu kan irritatie of brandwondenveroorzaken.

a ) Zorg dat u gereedschap wordt onderhouden door een erkende reparateur die uitsluitend identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het gereedschap blijftgegarandeerd. Aanvullende specifieke veiligheidsregels Veiligheidsinstructies voor alle werkzaamheden a ) GEVAAR: Houd de handen uit de buurt van de snijzone en het blad. Houd uw tweede hand op de hulphendel of op de motorbehuizing. Indien beide handen de zaag vasthouden, dan kunnen ze niet gesneden worden door het blad. b ) Reik niet onder het werkstuk. De bescherming kan u niet beschermen tegen het blad onder het werkstuk. c ) Stel de snijdiepte af op de dikte van het werkstuk. Er moet minder dan een volle tand van de tanden zichtbaar zijn onder het werkstuk. d ) Houd nooit het stuk dat gesneden wordt in uw handen of tussen uw benen. Bevestig het werkstuk op een stabiel platform. Het is belangrijk het werk goed te ondersteunen om blootstelling van het lichaam, het klem raken van het blad of controleverlies te beperken. e ) Houd het gereedschap vast bij de geïsoleerde grijpvlakken als u een bewerking uitvoert waarbij het snijgereedschap een verborgen bedrading kan raken. Door contact met een snoer onder spanning zullen blootgestelde metalen onderdelen van het werktuig80 nEDERLanDs ook onder spanning komen te staan en de gebruiker elektrocuteren. f ) Bij het afscheuren, gebruik steeds een langsgeleider of een geleiding met rechte rand. Dit verbetert de nauwkeurigheid van de snede en beperkt het risico dat het blad klem raakt. g ) Gebruik altijd bladen met een correcte grootte en vorm (diamant versus rond) van boomopeningen. Bladen die niet overeenstemmen met de montagehardware van de zaag zullen excentrisch draaien, wat leidt tot controleverlies. h ) Gebruik nooit beschadigde of onjuiste bladsluitringen of bout. De bladsluitringen en bout werden speciaal ontworpen voor uw zaag, voor optimale prestatie en bedieningsveiligheid. Oorzaken en voorkomen door de gebruiker van terugslag

• Terugslag is een plotse reactie op een klemgeraakt of verkeerd gericht zaagblad, wat ertoe leidt dat een niet bestuurde zaag optilt uit het werkstuk in de richting van de bediener;

• Als het blad geklemd is of stevig vastzit doordat de opening nauwer wordt, dan blokkeert het blad en de motorreactie stuurt het toestel snel achterwaarts naar de bediener toe;

• Indien het blad gedraaid of verkeerd gericht geraakt in de snede, dan kunnen de tanden aan het achtereinde van het blad in het bovenoppervlak van het hout terechtkomen, waardoor het blad uit de opening klimt en in de richting van de bediener springt. Terugslag is het gevolg van onjuist gebruik van het werktuig en/ of verkeerde werkomstandigheden en kan voorkomen worden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder aangegeven. a ) Behoud een stevige greep met beide handen op de zaag en plaats uw armen zo dat u de terugslagkrachten weerstaat. Plaats uw lichaam aan beide zijden van het blad maar niet in lijn met het blad. Terugslag zou ertoe kunnen leiden dat de zaag achterwaarts springt, maar terugslagkrachten kunnen onder controle gehouden worden door de bediener, indien de passende voorzorgsmaatregelen genomen zijn. b ) Wanneer een schijf vast komt te zitten, of wanneer het doorslijpen om wat voor reden dan ook wordt onderbroken, laat de drukschakelaar dan los en houdt de eenheid bewegingloos in het materiaal totdat de schijf volledig tot stilstand komt. Probeer de eenheid nooit achteruit of uit het werkstuk te trekken terwijl de schijf in beweging is. Hierdoor kan terugslag optreden. Onderzoek waardoor de schijf bleef steken en neem maatregelen om dat een volgende keer te voorkomen. c ) Bij het opnieuw starten van een zaag in het werkstuk, centreer dan het zaagblad in de snede en controleer of de zaagtanden niet in het materiaal vastzitten. Als de schijf vastzit, kan het werktuig naar boven schieten of een terugslag veroorzaken wanneer het werktuig opnieuw wordt aangezet. d ) Ondersteun grote panelen om het risico op het klemraken van het blad en terugslag tot een minimum te beperken. Grote panelen hebben de neiging door te buigen onder hun eigen gewicht. Het paneel dient aan beide kanten ondersteund te worden, bij de doorslijpplek en in de buurt van beide uiteinden. e ) Gebruik geen doffe of beschadigde bladen. Niet- gescherpte of onjuist afgestelde bladen geven een nauwe snede waardoor overmatige wrijving, klemraken van het blad terugslag ontstaan. f ) De bladdiepte en de sluithendels van de hoekafstelling moeten stevig en vast zijn alvorens te snijden. Indien de bladafstelling verschuift bij het snijden, dan kan het klemraken van het blad en terugslag veroorzaken. g ) Wees extra voorzichtig bij het verstekzagen in bestaande muren of andere blinde zones. Het uitstekend blad kan voorwerpen snijden, wat tot terugslag kan leiden. Veiligheidsinstructies voor verstektypezagen a ) Controleer de bescherming op een goede sluiting voor elk gebruik. Gebruik de zaag niet indien de bescherming niet vrij beweegt en het blad onmiddellijk omsluit. Nooit de bescherming klemmen of vastmaken als het blad blootgesteld is. Indien u per toeval de zaag laat vallen, dan kan de bescherming gebogen zijn. Controleer of de bescherming vrij beweegt en het blad of een ander onderdeel niet raakt, in alle hoeken en snijdiepten. b ) Controleer de werking en toestand van de terugklapveer van de bescherming. Indien de bescherming en de veer niet goed werken, dan moeten ze nagezien worden voor gebruik. De bescherming kan traag werken door beschadigde onderdelen, kleverige neerslag, of een opbouw van vuil. c ) Zorg ervoor dat de beschermingsplaat van de zaag niet verschuift bij het uitvoren van het verstekzagen als de hoekinstelling van het blad niet op 90° is. Een blad dat zijdelings verschuift, zal klemraken veroorzaken en waarschijnlijk ook terugslag. d ) Zorg er altijd voor dat de bescherming het blad bedekt alvorens de zaag neer te leggen op de bank of op de vloer. Een niet-beschermd, draaiend blad zal ertoe leiden dat de zaag achterwaarts gaat en alles snijdt wat in haar weg komt. Wees bewust van de tijd dat het duurt vooraleer het blad stopt nadat de schakelaar islosgelaten. Aanvullende veiligheidsinstructies voor alle zagen met splijtmes a ) Gebruik het passend splijtmes voor het blad dat gebruikt wordt. Opdat het splijtmes zou werken, moet81 nEDERLanDs het dikker zijn dan het lichaam van het blad maar dunner dan de tanden van het blad. b ) Stel het splijtmes af zoals beschreven in deze handleiding. Onjuiste spatiëring, plaatsing en gelijkrichting kan ertoe leiden dat het splijtmes niet doeltreffend is bij het vermijden van terugslag. c ) Opdat het splijtmes zou werken, moet het vastzitten in het werkstuk. Het splijtmes is niet doeltreffend bij het vermijden van terugslag tijdens korte sneden. d ) Bedien de zaag niet indien het splijtmes gebogen is. Zelfs een kleine storing kan de sluitsnelheid van een bescherming vertragen. Aanvullende veiligheidsinstructies voor verstektypezagen

• Draag oorbeschermers. Blootstelling aan lawaai kan leiden tot gehoorverlies.

• Draag een stofmasker. Blootstelling aan stofdeeltjes kan leiden tot ademhalingsmoeilijkheden en mogelijke verwondingen.

• Gebruik geen bladen met een grotere of kleinere diameter dan aanbevolen. Zie de technische gegevens voor de juiste zaagcapaciteiten. Gebruik enkel de bladen gespecificeerd in deze handleiding die conform zijn EN 847-1.

• Gebruik nooit schurende afsnijwielen. Overige risico’s Ondanks het toepassen van de relevante veiligheidsvoorschriften en het toepassen van veiligheidsapparaten kunnen sommige overige risico’s niet worden vermeden. Dit zijn:

• Gehoorbeschadiging .

• Risico op persoonlijk letsel door rondvliegendedeeltjes.

• Risico van brandwonden omdat accessoires tijdens het gebruik heetworden.

• Risico van persoonlijk letsel als gevolg van langduriggebruik. Elektrische veiligheid De elektrische motor is slechts voor één voltage ontworpen. Controleer altijd of het voltage van de accu overeenkomt met het voltage op het typeplaatje. Zorg er ook voor dat het voltage van uw oplader overeenkomt met dat van uwstroomvoorziening.

DeWALT oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is geen aardingnodig. Als het stroomsnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat leverbaar is via het DeWALT servicecentrum. Een verlengsnoer gebruiken U dient geen verlengsnoer te gebruiken, tenzij dit absoluut noodzakelijk is. Gebruik een goedgekeurd verlengsnoer dat geschikt is voor de stroominvoer van uw oplader (zie Technische gegevens). De minimale geleidergrootte is 1mm

de maximale lengte is 30m. Als u een haspel gebruikt, dient u het snoer altijd volledig af terollen.

BEWAAR DEZE INSTRUCTIES

Laders DeWALT laders hoeven niet te worden afgesteld en zijn zo ontworpen dat zij zeer gemakkelijk in het gebruikzijn. Belangrijke veiligheidsinstructies voor alle acculaders BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke instructies voor de veiligheid en voor de bediening van geschikte batterijladers (raadpleeg Technische Gegevens).

• Lees voordat u de lader gebruikt, alle instructies en aanwijzingen voor de veiligheid op de lader, de accu en het product dat de accugebruikt.

WAARSCHUWING: Gevaar voor elektrische schok. Laat geen vloeistof in de lader dringen. Dit zou kunnen leiden tot een elektrischeschok.

WAARSCHUWING: Wij adviseren een aardlekschakelaar met een reststroomwaarde van 30mA of minder tegebruiken.

VOORZICHTIG: Gevaar voor brandwonden. Beperk het risico van letsel, laad alleen oplaadbare accu’s op van het merk DeWALT . Andere typen accu’s zouden uit elkaar kunnen springen en persoonlijk letsel en schade kunnenveroorzaken.

VOORZICHTIG: Houd toezicht op kinderen zodat zij niet met het apparaat kunnenspelen. OPMERKING: Onder bepaalde omstandigheden, wanneer de stekker van de lader in het stopcontact zit, kunnen de niet-afgedekte laadcontacten binnenin de lader door materiaal of een voorwerp worden kortgesloten. Bepaalde materialen die geleidend zijn, zoals, maar niet uitsluitend, staalwol, aluminiumfolie of een opeenhoping van metaalachtige deeltjes, kunnen beter bij de holtes van de lader worden weggehouden. Trek altijd de stekker uit het stopcontact wanneer er geen accu in de lader zit. Trek de stekker van de lader uit het stopcontact voordat u de lader gaatreinigen.

• Probeer NIET de accu op te laden met andere laders dan die in deze handleiding worden beschreven. De lader en de accu zijn speciaal voor elkaarontworpen.

• Deze laders zijn niet bedoeld voor een andere toepassing dan het opladen van oplaadbare accu’s van DeWALT . Andere toepassingen kunnen leiden tot het gevaar van brand, elektrische schok ofelektrocutie.

• Stel de lader niet bloot aan regen ofsneeuw.

• U kunt beter niet aan het snoer trekken wanneer u de stekker van de lader uit het stopcontact trekt. Er is dan minder risico op beschadiging van het snoer en van destekker.

• Het is belangrijk dat u het snoer zo plaatst dat niemand erop kan stappen of erover kan struikelen, en het snoer niet op een andere manier kan beschadigen of onder spanning kan komen testaan.82 NEDERLANDS

• Gebruik alleen een verlengsnoer als het er werkelijk niet anders kan. Gebruik van een ongeschikt verlengsnoer kan het risico van brand, elektrische schok of elektrocutie tot gevolghebben.

• Plaats niet iets boven op een lader en plaats de lader niet op een zacht oppervlak omdat hierdoor de ventilatiesleuven kunnen worden geblokkeerd en de lader binnenin veel te heet wordt. Plaats de lader niet in de buurt van een warmtebron. De lader wordt geventileerd door sleuven boven en onder in debehuizing.

• Gebruik de lader niet met een beschadigd snoer of een beschadigde stekker—laat deze onmiddellijkvervangen.

• Gebruik de lader niet als er hard op is geslagen, als de lader is gevallen of op een andere manier beschadigd is. Breng de lader naar een erkendservicecentrum.

• Haal de lader niet uit elkaar; breng de lader naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot het risico van een elektrische schok, elektrocutie ofbrand.

• Als het netsnoer is beschadigd, moet het onmiddellijk worden vervangen door de fabrikant, een servicemonteur van de fabrikant of een dergelijk vakbekwaam persoon, zodat risico isuitgesloten.

• Trek de stekker van de lader uit het stopcontact voordat u de lader gaat schoonmaken. Er is dan minder risico van een elektrische schok. Het risico is niet minder wanneer u de accuverwijderd.

• Probeer NOOIT 2 laders op elkaar aan tesluiten.

• De lader is ontworpen voor de 230V stroomvoorziening van een woning. Probeer de lader niet te gebruiken op een andere spanning. Dit geldt niet voor de 12V-lader. Een accu opladen (Afb. [Fig.] A)

1. Steek de lader in een geschikt stopcontact voordat u de

in de lader, en let er daarbij op dat de accu geheel in de lader komt te zitten. Het rode lampje (opladen) knippert herhaaldelijk en dat duidt erop dat het laadproces is gestart.

3. Een volledig opgeladen accu wordt aangegeven door het

rode lampje dat constant AAN blijft. De accu is nu volledig opgeladen en kan worden gebruikt of kan in de acculader blijven zitten. Duw, als u de accu uit de lader wilt nemen, op de accu-vrijgaveknop

op de accu. OPMERKING: U kunt maximale prestaties en levensduur van lithium-ion-accu’s garanderen door de accu’s volledig op te laden voordat u deze voor het eerst in gebruik neemt. Werking van de lader Raadpleeg onderstaande indicatoren voor de laadstatus van deaccu. Laadindicaties bezig met opladen volledig opgeladen hete/koude accuvertraging*

• Het rode lampje blijft knipperen, maar er brandt ook een geel indicatielampje wanneer de functie actief is. Wanneer de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de lader de laadprocedure. De geschikte lader(s) laden niet een kapotte accu op. Het lampje zal niet of onregelmatig gaan branden en de lader geeft daarmee aan dat de accu kapot is. OPMERKING: Dit kan ook betekenen dat er iets mis is met de lader. Als de lader laat zien dat er een probleem is, laat de lader en de accu dan testen door een geautoriseerd servicecentrum. Hot/Cold Pack Delay (Vertraging Hete/Koude Accu) Wanneer de lader waarneemt dat een accu te warm of te koud is, wordt onmiddellijk een Hot/Cold Delay gestart en wordt het laden uitgesteld tot de accu een geschikte temperatuur heeft bereikt. De lader schakelt dan automatisch over op de accu- laadstand. Deze functie waarborgt een maximale levensduur van de accu. Een koude accu zal minder snel worden opgeladen dan een warme accu. De accu zal minder snel opladen gedurende de gehele laadcyclus en zal niet op maximumsnelheid gaan opladen, ook niet als de accu warmer wordt. De lader DCB118 is voorzien van een interne ventilator voor het koelen van de accu. De ventilator gaat automatisch draaien wanneer de accu moet worden gekoeld. Gebruik de lader nooit als de ventilator niet goed werkt of als de ventilatiesleuven zijn geblokkeerd. Zorg ervoor dat er geen voorwerpen in de lader kunnen komen. Elektronisch Beveiligingssysteem XR Li-Ion-gereedschap is ontworpen met een Elektronisch Beveiligingssysteem dat ervoor zorgt dat de accu niet te veel wordt geladen, niet te heet wordt of te veel wordt ontladen. Het product zal automatisch uitgeschakeld worden, als het elektronisch beschermingssysteem actief wordt. Als dit gebeurt, zet u de Lithium-ion-accu op de lader, totdat deze volledig geladen is. Montage aan de wand Deze laders kunnen aan de wand worden gemonteerd of rechtop op een tafel of werkoppervlak staan. Plaats bij wandmontage de accu dichtbij een stopcontact en uit de buurt van een hoek of andere obstakels die de doorstroming van lucht kunnen verhinderen. Gebruik de achterzijde van de lader als sjabloon voor de plaatsing van de montageschroeven aan de wand. Monteer de lader stevig met gipsplaatschroeven (afzonderlijk aan te schaffen), van tenminste 25,4mm lang83 nEDERLanDs waarvan de schroefkop een diameter heeft van of 7–9mm, in hout geschroefd tot op een optimale diepte, waarbij ongeveer 5,5mm van de schroef uitsteekt. Houd de sleuven aan de achterzijde van de lader tegenover de uitstekende schroeven en steek montagesleuven volledig op de schroeven. Instructies voor het reinigen van de lader

WAARSCHUWING: Gevaar voor elektrische schok. Neem, voordat u met de reiniging begint, de stekker van de lader uit het stopcontact. U kunt stof en vet van de buitenzijde van de lader verwijderen met een doek of een zachte, niet-metalen borstel. Gebruik geen water of schoonmaakmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof. Accu Belangrijke veiligheidsinstructies voor alle accu’s Als u vervangende accu’s bestelt, zorg er dan voor dat u het catalogusnummer en voltage vermeldt. De accu is niet volledig opgeladen als deze uit de verpakking komt. Voordat u de accu en oplader gebruikt, dient u de onderstaande veiligheidsinstructies te lezen. Volg vervolgens de oplaadprocedures zoals die zijn uitgelegd.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in een explosieve omgeving, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Wanneer u de accu plaatst in of verwijdert uit de lader kan het stof of de damp door een vonk vlamvatten.

• Gebruik nooit geweld bij het plaatsen van de accu in de lader. Wijzig de accu op geen enkele manier als deze niet past in een lader die niet geschikt is, omdat de accu kan openbarsten waardoor ernstig persoonlijk letsel kan ontstaan.

• Laad de accu’s alleen op in DeWALT -laders.

• Spat NIET met water en dompel de accu niet onder in water of andere vloeistoffen.

• Gebruik of bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur 40 ˚C of meer kan bereiken (bijvoorbeeld in een schuurtje of een metalen loods in de zomer).

• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd is of volledig verbruikt. De accu kan in vuur exploderen. Als lithium ion accu‘s worden verbrand, komen giftige dampen en materialen vrij.

• Als de inhoud van de accu in contact met de huid komt, wast u dit onmiddellijk af met water en een milde zeep. Als accuvloeistof in de ogen komt spoelt u 15 minuten met water in het geopende oog, of totdat de irritatie stopt. Als medische hulp nodig is dient u te vermelden dat de accuelektrolyt is samengesteld uit een mengsel van vloeibare organische carbonaten en lithiumzouten.

• De inhoud van geopende accucellen kan irritatie aan de luchtwegen veroorzaken. Zorg voor frisse lucht. Zoek als de symptomen aanhouden medische hulp.

WAARSCHUWING: Gevaar voor brandwonden. Accuvloeistof kan ontvlambaar zijn als deze aan een vonk of vlam wordt blootgesteld.

WAARSCHUWING: Probeer nooit om welke reden dan ook de accu te openen. Als de behuizing van de accu is gescheurd of beschadigd, zet de accu dan niet in de lader. Klem een accu niet vast, laat een accu niet vallen, beschadig een accu niet. Gebruik een accu of lader waar hard op is geslagen, die is gevallen, waar overheen is gereden of die op welke manier dan ook is beschadigd (dat wil zeggen, doorboord met een spijker, geraakt met een hamer, vertrapt) niet. Een elektrische schok of elektrocutie kan het gevolg zijn. Breng beschadigde accu’s terug naar het servicecentrum zodat ze kunnen worden gerecycled.

WAARSCHUWING: Brandgevaar. Berg de accu niet op en vervoer de accu niet op een manier dat metalen voorwerpen in contact kunnen komen met de aansluitpunten van de accu. Bijvoorbeeld, steek de accu niet in een schortzak, broekzakken, gereedschapskisten, gereedschapsdozen, laden, enz., waar een losse spijkers, schroeven, sleutels, enz. liggen.

VOORZICHTIG: Plaats het gereedschap wanneer het niet in gebruik is, op z’n zijkant op een stabiel oppervlak waar het niet kan vallen of omvallen. Sommige gereedschappen met grote accu’s kunnen rechtop staan op de accu maar kunnen gemakkelijk worden omgegooid. Transport

WAARSCHUWING: Brandgevaar. Tijdens het transport kunnen accu’s mogelijk vlam vatten als de aansluitingen van de accu onbedoeld in aanraking komen met geleidende materialen. Controleer dat tijdens het transport de aansluitingen van de accu afgeschermd zijn en goed geïsoleerd van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken. DeWALT accu’s voldoen aan alle van toepassing zijn verzendvoorschriften zoals deze zijn bepaald door de bedrijfstak en door wettelijke normen, zoals Aanbevelingen voor het Transport van Gevaarlijke Goederen van de UN; Voorschriften voor Gevaarlijke Goederen van de International Air Transport Association (IATA) , Voorschriften Internationale Maritieme Gevaarlijke Goederen (IMDG) en de Europese Overeenkomst Betreffende het Internationale Vervoer van Gevaarlijke Goederen over de Weg (ADR). Lithium-ion cellen en accu’s zijn getest in overeenstemming met Hoofdstuk 38,3 van de Aanbevelingen voor het Transport van Gevaarlijke Goederen Handleiding van Testen en Criteria. In de meeste gevallen zal bij de verzending van een DeWALT

accu deze naar verwachting worden geclassificeerd als volledig gereguleerd Klasse 9 Gevaarlijk materiaal. Over het algemeen zullen alleen verzendingen die een lithium-ion-accu bevatten met een energie-classificatie hoger dan 100 Wattuur (Wh),84 NEDERLANDS moeten worden verzonden als volledig gereguleerd Klasse 9. Bij alle lithium-ion-accu’s wordt de Wattuur-classificatie op de accu vermeld. Verder adviseert DeWALT in verband met complicaties met de voorschriften, lithium-ion-accu’s niet als luchtvracht alleen te verzenden, ongeacht de Wattuur-classificatie. Zendingen van gereedschap met accu’s (combo-sets) kunnen naar verwachting per luchtvracht worden verzonden, als de Wattuur-classificatie van de accu niet hoger is dan 100 Wh. Ongeacht of een verzending wordt geacht een vrijstelling te hebben of volledig voorgeschreven, is voor de verantwoordelijkheid van de verzender de meest recente voorschriften voor verpakking, labeling/markering en vereisten ten aanzien van documentatie. De informatie die in dit hoofdstuk van de handleiding wordt verstrekt, wordt verstrekt in goed vertrouwen en wordt geacht nauwkeurig te zijn op het moment dat het document werd opgesteld. Er wordt echter geen garantie gegeven, impliciet of expliciet. Het is voor de verantwoordelijkheid van de koper ervoor te zorgen dat zijn activiteiten in overeenstemming zijn met de geldende voorschriften. De FLEXVOLT

-accu heeft twee standen: Gebruiks- en Transport-. Stand: Wanneer de FLEXVOLT

-accu op zichzelf staat of in een DeWALT 18V-product zit, werkt de accu als een 18V-accu. Wanneer de FLEXVOLT

-accu in een 54V- of een 108V-product (twee 54V-accu’s) zit, werkt de accu als een 54V-accu. Transport-stand: Wanneer de kap op de FLEXVOLT

-accu is bevestigd, staat de accu in de transport-stand. Houd de kap op de accu bij verzending. In de Transport-stand zijn reeksen van cellen binnen in de accu elektrisch van elkaar geïsoleerd, waardoor 3 accu’s ontstaan met een lagere Wattuur-classificatie (Wh), vergeleken bij 1 accu met een hogere Wh-classificatie. Door dit grotere aantal van 3 accu’s met een lagere Wattuur- classificatie kan de accu vrijgesteld zijn van bepaalde voorschriften voor verzending die worden opgelegd aan accu’s met een hogere Wattuur-capaciteit. Voorbeeld, de transport Wh voorbeeld van markering met etiket gebruik en transport waarde kan 3x36 Wh aangeven, dit betekend 3 batterijen van elk 36 Wh. De Wh waarde tijdens gebruik kan 108Wh aangeven (1batterij). Aanbevelingen voor opslag

1. De beste plaats om het apparaat op te bergen is koel en

droog, uit direct zonlicht en niet in overmatige hitte of koude. Voor optimale accuprestaties en levensduur bergt u accu’s op bij kamertemperatuur als deze niet in gebruik zijn.

2. Wanneer u de accu lange tijd opbergt, kunt u deze voor

optimale resultaten het beste volledig opgeladen opslaan op een koele, droge plaats buiten de lader. OPMERKING: Accu’s kunnen beter niet volledig ontladen worden opgeslagen. De accu moet voor gebruik weer worden opgeladen. Labels op de oplader en accu Behalve de pictogrammen die in deze handleiding worden gebruikt, kunnen de volgende pictogrammen op de labels op de lader en op de accu staan: Lees gebruiksaanwijzing voor gebruik. Zie Technische gegevens voor de oplaadtijd. Niet doorboren met geleidende voorwerpen. Laad geen beschadigde accu‘s op. Niet blootstellen aan water. Zorg dat defecte snoeren onmiddellijk worden vervangen. Uitsluitend opladen tussen 4 ˚C en 40 ˚C. Alleen voor gebruik binnenshuis. Bied de accu als chemisch afval aan en houd rekening met het milieu. Laad DeWALT -accu’s alleen op met de aangewezen DeWALT -laders. Wanneer u andere accu’s dan de aangewezen DeWALT -accu’s oplaadt met een DeWALT -lader dan kunnen deze barsten of kan dit leiden tot andere gevaarlijke situaties. Gooi de accu niet in het vuur GEBRUIK (zonder transport dop). Voorbeeld: Wh waarde geeft 108 Wh aan (1 batterij van 108 Wh). TRANSPORT (met ingebouwde transport dop). Voorbeeld: Wh waarde geeft 3 x 36 Wh aan (3batterijen van 36 Wh). Accutype De DCS520 werkt op een 54-V accu. Deze accu's kunnen worden gebruikt: DCB546. Raadpleeg Technische Gegevens voor meer informatie.85 nEDERLanDs Inhoud van de verpakking De verpakking bevat: 1 Inval-cirkelzaag 1 Inbussleutel 1 Li-Ion-accu (T1 modellen) 2 Li-Ion-accu’s (T2 modellen) 3 Li-Ion-accu’s (T3 modellen) 1 Gebruiksaanwijzing

• Controleer of het gereedschap, de onderdelen of accessoires mogelijk zijn beschadigd tijdens hettransport.

• Neem de tijd om deze handleiding grondig door te lezen en te begrijpen voordat u de apparatuurgebruikt. Markering op het gereedschap De volgende pictogrammen staan op het gereedschap vermeld: Lees gebruiksaanwijzing voor gebruik. Draag gehoorbescherming. Draag oogbescherming. Maximale snijdiepte Bladdiameter Positie Datumcode (Afb. A) De datumcode

, die ook het jaar van fabricage bevat, is binnen in de behuizinggeprint. Voorbeeld: 2016 XX XX Jaar van fabricage Beschrijving (Afb. A)

WAARSCHUWING: Pas het gereedschap of een onderdeel ervan nooit aan. Dit kan schade of persoonlijk letsel tot gevolghebben.

Schakelaar voor invalzagen

Afstellingsknoppen voor geleiderail

Schaalverdeling afschuinen

Diepteschaalverdeling

Accumeter Gebruiksdoel De invalzaag DCS520 is ontworpen voor het professioneel zagen van houtproducten. GEBRUIk ZE nIET bij natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen ofgassen. Deze inval-cirkelzaag voor zwaar werk is een professioneel werktuig. LaaT GEEn kinderen in contact met het gereedschap komen. Toezicht is vereist als onervaren gebruikers dit gereedschapbedienen.

• Dit product is niet bedoeld voor gebruik door personen (waaronder kinderen) die verminderde fysieke, sensorische of psychische vermogens hebben of die het ontbreekt aan ervaring en/of kennis of bekwaamheden, als dat niet gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product zodat ze ermee zouden kunnenspelen.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken.

WAARSCHUWING: gebruik alleen de accusets en laders van DeWALT

De accu in het gereedschap zetten en uit het gereedschap verwijderen (Afb. A) OPMERkInG: Voor het beste resultaat is het belangrijk dat u de accu

volledig oplaadt. De accu in het gereedschap plaatsen

tegenover de rails, zoals in AfbeeldingA wordtgetoond.

2. Schuif de accu in de machine tot deze stevig vastzit en let er

vooral op dat u de accu hoort vastklikken. De accu uit het gereedschap halen

en trek de accu stevig uit de machine.

2. Zet de accu in de lader zoals wordt beschreven in het

ladergedeelte van dezehandleiding.86 nEDERLanDs Vermogenmeter (Afb. A) Er zijn DeWALT -accu’s met een vermogenmeter en deze bestaat uit drie groene LED-lampjes die een aanduiding geven van de hoeveelheid lading die de accu nogheeft. U kunt de vermogenmeter inschakelen door de knop van de vermogenmeter

in te drukken. Een combinatie van de drie groene LED-lampjes gaat branden en dat geeft een aanduiding van de hoeveelheid lading die de accu nog heeft. Wanneer de lading in de accu onder het bruikbare niveau ligt, gaat de vermogenmeter niet branden en moet de accu wordenopgeladen. OPMERkInG: De brandstofmeter geeft slechts een indicatie van de hoeveelheid lading die de accu nog heeft. De meter geeft geen aanwijzingen over de functionaliteit van het gereedschap en is onderhevig aan schommelingen afhankelijk van productcomponenten, temperatuur en de toepassing door deeindgebruiker. Aanpassen van de helling (Afb. A) De helling van de hoek kan worden aangepast tussen 0° en 47°.

2. Stel de hellinghoek in door de zaagvoet

te kantelen tot de markering de gewenste hoek aangeeft op de schaal

vast. Het zaagblad wisselen (Afb. A–C) OPMERkInG: Voor het wisselen van het zaagblad is het niet nodig de buitenste zaagbladkap

1. Neem de accu uit.

3. Druk de invalzaag omlaag zo ver als kan (positie voor het

verwisselen van het zaagblad).

zo ver mogelijknaar rechts.

omlaag en draai met de sleutel die u in de voorste handgreep

vindt, het zaagblad tot de vergrendelde positie OPMERkInG: Het zaagblad

is nu vergrendeld en kan niet met de hand worden gedraaid.

6. Draai met de inbussleutel de klemschroef

van het zaagblad los.

en het gebruikte zaagblad

los. Plaats het nieuwe zaagblad op de interne flens

8. Plaats de buitenste flens

en de klemschroef van het zaagblad

weer. Draai de schroef met de hand naarrechts. OPMERkInG: De richting van de rotatie van het zaagblad en de rotatie van de invalzaag MOETEN hetzelfde zijn.

9. Zet de zaagbladklemschroef stevig vast met de inbussleutel.

van de asvergrendeling los en draai de hendel zo ver mogelijk naar links.

11. Zet de invalzaag weer terug in de hoogste positie.

12. Duw de schakelaar voor het invalzagen

naar voren, en haal zo de zaag uit de stand voor het wisselen van hetzaagblad . Het spouwmes afstellen (Afb. A–C) Raadpleeg voor de juiste afstelling van het spouwmes

AfbeeldingC. Stel de vrije ruimte van het spouwmes af na het verwisselen van het zaagblad of wanneer dat maar nodig is.

1. Volg Het zaagblad wisselen , stappen 1 – 5.

voor het spouwmes los met een inbussleutel en stel het spouwmes af, zoals wordt getoond in Afbeelding C.

van het spouwmes af.

zo ver mogelijk naar links.

5. Zet de invalzaag weer terug in de hoogste positie.

6. Duw de schakelaar voor het invalzagen

naar voren, en haal zo de zaag uit de stand voor het wisselen van hetzaagblad . Afstelling snijdiepte (Afb. D) De snijdiepte kan ingesteld worden op 0 – 59 mm zonder geleidingsrail bevestigd; met de geleidingsrail bevestigd: 0 – 55 mm.

1. Maak de afstelknop van de diepte

los en verplaats de indicator om de correcte snijdiepte te bekomen.

2. Span de afstelknop van de diepte

aan. OPMERkInG: Voor optimale resultaten, laat het zaagblad uitsteken uit het werkstuk met ongeveer 3 mm (Afb.D). BEDIENING Instructies voor gebruik

WAARSCHUWING: Houd u altijd aan de veiligheidsinstructies en van toepassing zijndevoorschriften.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken. Juiste positie van de handen (Afb. E)

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de handen in de juiste positie te hebben, zoalsafgebeeld.

WAARSCHUWING: Om het risico op ernstig persoonlijk letsel te verminderen, houdt u het ALTIJD stevig vast, anticiperend op een plotselingreactie. Voor een juiste positie van de handen zet u één hand op de voorste handgreep

, en de andere op de hoofdhandgreep

Aan- en uitzetten (Afb. A) Druk op de aan-/uitschakelaar

om de inval-cirkelzaag aan te schakelen.87 NEDERLANDS Het gereedschap leiden (Afb. A, E, F)

• ALTIJD het werkstuk bevestigen op zo’n manier dat het niet kan bewegen tijdens het zagen.

• ALTIJD de machine voorwaarts duwen NOOIT de machine achterwaarts naar u toe trekken.

• ALTIJD de inval-cirkelzaag gebruiken met beide handen. Plaats één hand op de hoofdhendel

de tweede hand op de hendel vooraan

zoals afgebeeld in figuurE.

• ALTIJD de klem gebruiken om de rail vast te houden op het werkstuk zoals.

• Zet uw handen in de juiste positie zodat u de zaag goed kunt leiden.

toont de snijlijn voor sneden van 0° en 47° (zonder geleidingsrail).

toont de bladstand voor volledig verstek.

• Voor optimale resultaten, klem het werkstuk vast met de onderkant naar boven. Snijden

1. Plaats de machine met het voorste gedeelte van de

2. Duw de schakelaar voor het invalzagen

naar voren, en zet vervolgens de zaag aan door op de Aan/Uit-schakelaar

3. Druk de zaag omlaag en stel de zaagdiepte in en duw

vervolgens naar voren in de zaagrichting. Versteksneden

WAARSCHUWING: Om terugslag te vermijden, MOETEN de volgende instructies nageleefd worden bij het verstekzagen:

• Plaats de machine op de geleidingsrail en los de anti-terugslagknop

door het te draaien in tegenwijzerzin.

• Schakel de machine aan en druk voorzichtig de zaag omlaag op de ingestelde snijdiepte en druk voorwaarts in de snijrichting. De snij-indicatoren

tonen de absolute voorste en achterste snijpunten van het zaagblad (dia. 165 mm) op maximale snijdiepte en met de geleidingsrail.

• Indien er een terugslag plaatshad tijdens het verstekzagen, draai dan de anti-terugslagknop

tegen de klok in om deze vrij te maken van de rail.

• Als u het verstekzagen beëindigd hebt, draai dan de anti-terugslagknop

met de klok mee in desluitstand. Geleiderailsysteem (Afb. A, E) De geleidingsrails

, die verkrijgbaar zijn in verschillende lengtes, maken precieze, propere sneden mogelijk en beschermen tegelijkertijd het oppervlak van het werkstuk tegen schade. Samen met aanvullende toebehoren kunnen exact gehoekte sneden, versteksneden en plaatsing uitgevoerd worden met het geleidingsrailsysteem. Het werkstuk met klemmen bevestigen waarborgt een veilige grip en veilig werken. U bereikt de beste zaagresultaten wanneer de vrije ruimte van de geleider van de invalzaag zo klein mogelijk is, u kunt deze vrije ruimte instellen met twee afstellingsknoppen van de rails

1. U kunt de vrije ruimte aanpassen door de schroef binnen de

voor de afstelling van de rails los te draaien.

2. Pas de stand van de knop aan tot de zaag is vergrendeld op

3. Draai de knop terug tot de zaag gemakkelijk glijdt.

4. Houd de knop voor de afstelling van de rail op z’n plaats en

vergrendel de schroef weer. OPMERKING: ALTIJD het systeem opnieuw afstellen voor gebruik met andere rails. Anti-splinterkap (Afb. G, H) De geleiderail

is voorzien van een anti-splinterkap

, die voorafgaand aan het eerste gebruik moet worden afgesteld. De anti-splinterkap

bevindt zich aan weerszijden van de geleiderail (

, Afb. G. Het doel van deze anti-splinterkap is de gebruiker een zichtbare zaaglijn te geven en het ontstaan tijdens het zagen van spaanders te beperken langs de zaagrand van het werkstuk. BELANGRIJK: lees en volg altijd de instructies bij Geleiderailsysteem voordat u gaat zagen met de splinterkap!

1. Stel de snelheid van de invalzaag in op niveau 7.

2. Plaats de geleiderail

op een stuk afvalhout. Bevestig de geleiderail met een klem stevig op het werkstuk. Zo wordt de nauwkeurigheid gewaarborgd.

3. Stel de invalzaag in op een zaagdiepte van 5 mm.

4. Plaats de zaag op het achterste uiteinde van de geleiderail.

5. Schakel de zaag in, druk de zaag omlaag tot de ingestelde

zaagdiepte en zaag de anti-splinterkap

over de volledige lengte in een ononderbroken beweging. De rand van anti-splinterkap komt nu precies overeen met de zaagrand van het zaagblad. U kunt de anti-splinterkap op de andere zijde van geleiderail afstellen door de zaag van de rail te halen en de rail 180° te draaien. Herhaal stap 1 tot en met 4. OPMERKING: U kunt, als u dat wilt, de splinterkap op 45° schuin afzagen, en vervolgens stap 1 tot en met 4 herhalen. Hierdoor is de ene zijde van de rail geschikt voor parallelle zaagsneden en de andere zijde van de rail afgesteld op schuine zaagsneden op 45° (Afb. H). OPMERKING: Als de anti-splinterkap is afgesteld voor parallelle zaagsneden aan beide zijden, zal, wanneer de zaag is ingesteld op schuine zaagsneden, het zaagblad niet langs de rand van de anti-splinterkap lopen. Dit komt omdat het kantelpunt van het apparaat niet stationair is en het zaagblad zich verplaatst wanneer de zaag schuin wordt geplaatst.88 nEDERLanDs

WAARSCHUWING: Om het risico op verwondingen te beperken, ALTIJD de geleidingsrail bevestigen met eenklem. Snelheidsafstelling (Afb. A) De snelheid kan geregeld worden tussen 2500 en 4200 /min met het snelheidswiel

. Dit maakt het mogelijk om de snijsnelheid te optimaliseren die past bij het materiaal. Zie het volgende schema voor het type materiaal en de reikwijdte van de snelheid. Type materiaal dat moet worden gezaagd Snelheid- bereik Massief hout (hard, zacht) 3–7 Spaanplaten 4–7 Gelamineerd hout, meerlaagse platen, gefineerde platen en platen met deklaag 2–7 Papier en karton 1–3 Deuren snijden (Afb. I)

1. Plaats de verstekzaag met de buitenbescherming

een schone, effen vloer.

met de voorkant op de deur tegen de afgestelde dieptestop. Stofafvoer (Afb. A)

WAARSCHUWING: Risico van het inademen van stof. Beperk het risico van persoonlijk letsel, draag ALTIJD een goedgekeurd stofmasker. Uw werktuig is uitgerust met een uitlaat voor stofextractie

Met de Stofextractieadapter kunt u het gereedschap op een externe stofzuiger aansluiten met behulp van het AirLockô- systeem (DWV9000-XJ) of een standaard 35mm aansluiting voor een stofzuiger.

WAARSCHUWING: Gebruik ALTIJD stofafzuiging die ontworpen is in overeenstemming met de van toepassing zijnde richtlijnen voor stofemissie bij het zagen van hout. Slangen van de meeste gewone stofzuigers passen rechtstreeks in de stofafzuigingspoort. ONDERHOUD

DeWALT gereedschap op stroom is ontworpen om gedurende een lange tijdsperiode te functioneren met een minimum aan onderhoud. Het continu naar bevrediging functioneren hangt af van de juiste zorg voor het gereedschap en regelmatigschoonmaken.

WAARSCHUWING: Om het gevaar op ernstig persoonlijk letsel te verminderen, zet u het gereedschap uit en ontkoppelt u de accu, voordat u enige aanpassing maakt of hulpstukken of accessoires verwijdert/installeert. Het onbedoeld opstarten kan letselveroorzaken. Aan de lader en de accu kan geen onderhoud worden verricht. Smering Uw elektrische gereedschap heeft geen aanvullende smeringnodig. Reiniging

WAARSCHUWING: Blaas vuil en stof uit de hoofdbehuizing met droge lucht, zo vaak u ziet dat vuil zich in en rond de luchtopeningen ophoopt. Draag goedgekeurde oogbescherming en een goedgekeurd stofmasker als u deze procedureuitvoert.

WAARSCHUWING: Gebruik nooit oplosmiddelen of andere bijtende chemicaliën voor het reinigen van niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen het materiaal dat in deze onderdelen is gebruikt verzwakken. Gebruik een doek die uitsluitend met water en milde zeep is bevochtigd. Zorg dat er nooit enige vloeistof in het gereedschap komt; dompel nooit enig onderdeel van het gereedschap in eenvloeistof. Optionele accessoires

WAARSCHUWING: Aangezien accessoires die niet door DeWALT zijn aangeboden niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen dient u uitsluitend door DeWALT aanbevolen accessoires met dit product tegebruiken. Neem contact op met uw leverancier voor verdere informatie over de geschikteaccessoires. Bescherming van het milieu Gescheiden inzameling. Producten en batterijen die zijn voorzien van dit symbool, mogen niet bij het normale huishoudelijke afval worden weggegooid. Producten en batterijen bevatten materialen die kunnen worden teruggewonnen en gerecycled, zodat de vraag naar grondstoffen afneemt. Recycle elektrische producten en batterijen volgens de lokale voorschriften. Nadere informatie is beschikbaar op www.2helpU.com. Herlaadbare accu Deze duurzame accu moet herladen worden als hij niet krachtig genoeg blijkt tijdens het uitvoeren van klussen die daarvoor vlot verliepen. Aan het einde van zijn technische levensduur dient u dit werktuig weg te gooien met respect voor het milieu:

• Gebruik de accu helemaal op en verwijder deze vervolgens uit hetwerktuig.

• Lithium-ion-cellen recyclebaar. Breng ze terug bij uw leverancier of naar het milieupark bij u in de buurt. De ingezamelde accu’s zullen worden gerecycled of op juiste wijze tot afval worden verwerkt.89 nORsk Batteripakke DCB546 Batteritype Li-Ion Spenning V
