BRUKSANVISNING DCS520T2RQW DEWALT

2. Tryk på spindellåseknappen

1) Sikkerhet på arbeidsområdet

batteripaket (DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 och DCB546). Säkringar Europa 230 Volt verktyg 10 Ampere, starkström EC-Följsamhetsdeklaration Maskindirektiv Sladdlös insticksåg DCS520 DeWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller: 2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DeWALT

följande adress, eller se handbokensbaksida. Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DeWALT svägnar. Markus Rompel Teknisk chef DeWALT , Richard-Klinger-Straße 11, D-65510, Idstein, Tyskland

VARNING: För att minska risken för personskada, läsinstruktionshandboken. Gratulerar! Du har valt ett DeWALT -verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DeWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs- användare. Tekniska data DCS520 Spänning V

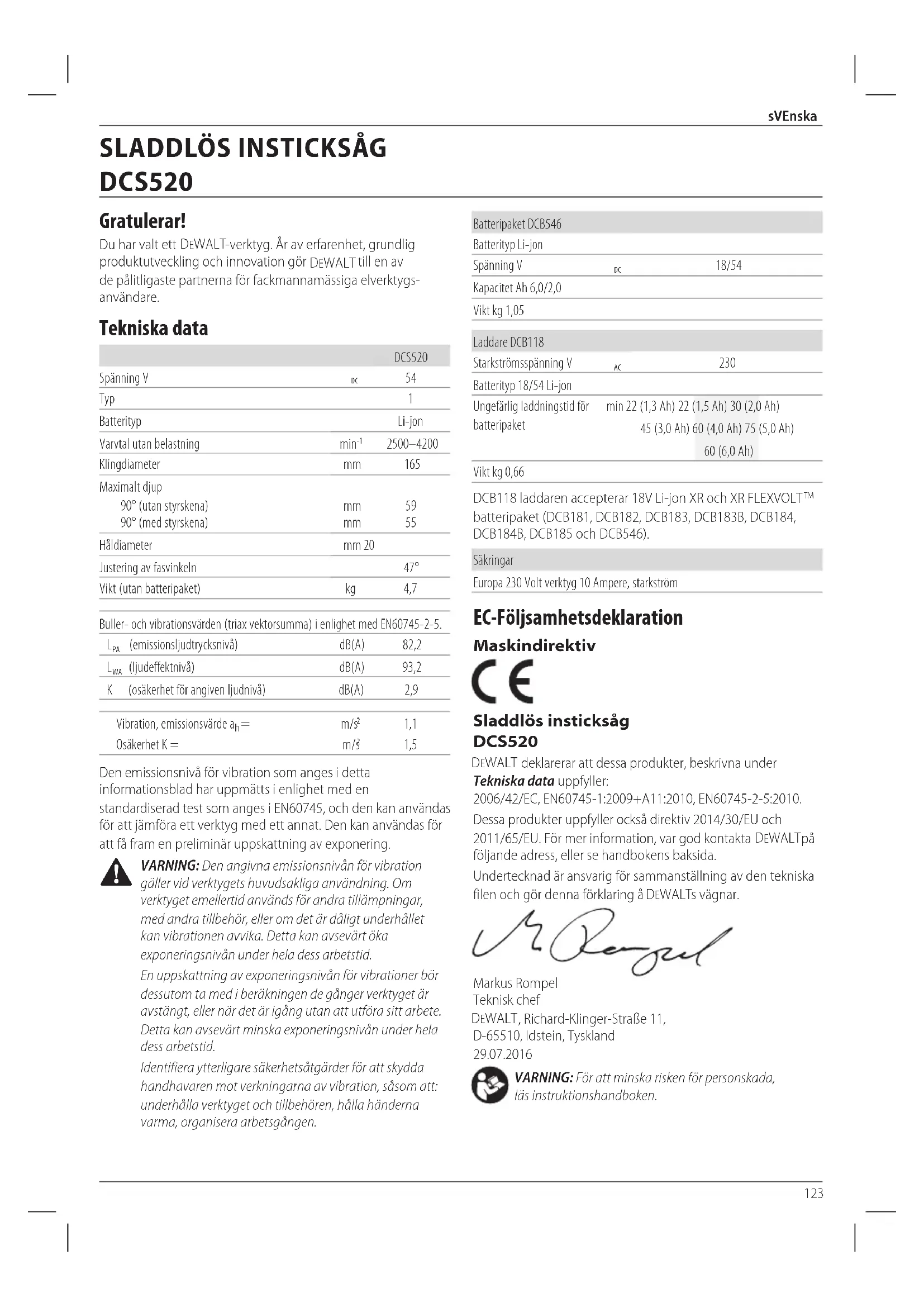

Håldiameter mm 20 Justering av fasvinkeln 47° Vikt (utan batteripaket) kg 4,7 Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN60745-2-5.

(ljudeffektnivå) dB(A) 93,2 K (osäkerhet för angiven ljudnivå) dB(A) 2,9 Vibration, emissionsvärde a

1,5 Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN60745, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning avexponering.

VARNING: Den angivna emissionsnivån för vibration gäller vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dessarbetstid. En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dessarbetstid. Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att: underhålla verktyget och tillbehören, hålla händerna varma, organiseraarbetsgången.

DCS520 Svenska (översatt från de ursprungliga instruktionerna)124 sVEnska Definitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessasymboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarligpersonskada.

VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarligpersonskada.

SE UPP: Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmåttigpersonskada. OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera iegendomsskada.

Anger risk för elektriskstöt.

Anger risk föreldsvåda. Säkerhetsvarningar, Allmänt Elverktyg

VARNING: Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/ eller allvarligpersonskada.

Termen “elverktyg” i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa)elverktyg.

1) Säkerhet på Arbetsområdet

a ) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder tillolyckor. b ) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet ellerångorna. c ) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorarkontrollen.

2) Elektrisk Säkerhet

a ) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektriskstöt. b ) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten ellerjordad. c ) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektriskstöt. d ) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektriskstöt. e ) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektriskstöt. f ) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektriskstöt.

3) Personlig Säkerhet

a ) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarligpersonskada. b ) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskarpersonskador. c ) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att inviteraolyckor. d ) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera ipersonskada. e ) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntadesituationer. f ) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse. Lösa kläder, smycken eller långt hår kan fastna i delar irörelse. g ) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relateradefaror.

4) Användning och Skötsel av Elverktyg

a ) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket detkonstruerades. b ) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte125 sVEnska kan kontrolleras med strömbrytaren är farligt och måsterepareras. c ) Ta ur kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt startaelverktyget. d ) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildadeanvändare. e ) Underhåll elektriska verktyg. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriskaverktyg. f ) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare attkontrollera. g ) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farligsituation.

5) Användning och Skötsel av

Batteridrivna Verktyg a ) Ladda endast med den laddare som är specificerad av tillverkaren. En laddare som passar till en typ av batteripaket kan ge upphov till brandfara när den används tillsammans med ett annatbatteripaket. b ) Använd elverktygen enbart med därtill avsedda batteripaket. Användning av andra batteripaket kan ge upphov till skaderisk ocheldsvåda. c ) När batteripaketet inte används, håll det borta från andra metallföremål, såsom gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa en förbindelse från ena polen till den andra. Kortslutning av batteripolerna kan ge upphov till brännskador ellereldsvåda. d ) Under missbruksförhållanden kan vätska komma ut från batteriet, undvik kontakt med denna. Om kontakt oavsiktligt inträffar, spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök medicinsk hjälp. Vätska som kommer ut från batteriet kan ge upphov till irritation ellerbrännskador.

a ) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhetbibehålles. Tillkommande Speciella Säkerhetsföreskrifter Säkerhetsinstruktioner för alla sågar a ) FARA: Håll händerna borta från sågområdet och klingan. Håll den andra handen på hjälphandtaget eller motorhuset. Om du håller sågen med båda händerna kan klingan inte komma åt att skada dem. b ) För inte ner händerna under arbetsstycket. Skyddet kan inte skydda dig från klingan nedanför arbetsstycket. c ) Justera sågningsdjupet så att det är anpassat till arbetsstyckets tjocklek. Mindre än en hel sågtand bör synas under arbetsstycket. d ) Håll aldrig arbetsstycket som sågas med händerna eller över benen. Fäst arbetsstycket vid ett stadigt underlag. Det är viktigt att arbetsstycket stöds ordentligt för att minimera risken för kroppsskada, att klingan fastnar eller att du förlorar kontrollen. e ) Håll elverktyget i de isolerade greppsytorna när du utför arbete där skärverktyget kan komma i kontakt med dolda elledningar. Kontakt med en strömförande ledning kommer att också göra elverktygets oskyddade metalldelar strömförande och ge användaren en elektriskstöt. f ) Använd alltid parallellklyvanslag eller riktskena vid klyvning. Det förbättrar sågningens precision och minskar risken för att klingan skall fastna. g ) Använd alltid klingor av rätt storlek och hjulaxelshålsform (diamant eller rund). Klingor som inte passar sågens monteringsstycke kommer att röra sig ojämnt och få dig att förlora kontrollen. h ) Använd aldrig skadade eller felaktiga klingor, mellanlägg eller skruvar. Klingans mellanlägg och skruvar är speciellt utformade för din såg för optimal funktion och användarsäkerhet. Orsaker och förhindrande av rekyl

• Rekyl är en plötslig reaktion då en sågklinga som klämts fast, fastnat eller kommit ur led, och som får en okontrollerad såg att lyftas upp och ut ur arbetsstycket, i riktning motanvändaren;

• Då klingan kläms fast eller fastnar ordentligt genom att snittet sluts, stannar klingan och motorreaktionen gör att maskingen snabbt drivs bakåt mot användaren;

• Om klingan böjs eller kommer ur led i skåran, kan tänderna på bakre delen av klingan gräva sig in i den övre ytan på träet och få klingan att klättra upp ur snittet och studsa bakåt motanvändaren. Rekyl är ett resultat av felaktig användning av verktyget och/eller felaktiga användningsprocedurer eller -omständigheter och kan undvikas genom att man vidtar lämpliga försiktighetsåtgärder beskrivna nedan: a ) Håll stadigt i sågen med båda händerna och håll dina armar så att de kan motstå rekylkraft. Ställ dig på endera sidan av klingan, men aldrig i linje126 sVEnska med klingan. Rekyl kan få sågen att studsa bakåt, men rekylkraft kan kontrolleras av användaren, om lämpliga försiktighetsåtgärder vidtas. b ) Om skivan fastnar, eller om en sågning avbryts av någon orsak, skall avtryckaren släppas och verktyget hållas orörligt i materialet tills skivan helt har stannat. Försök aldrig att ta ut sågen ur arbetsstycket eller att dra sågen bakåt medan klingan är i rörelse, då det kan orsaka rekyl. Undersök och vidta lämpliga åtgärder för att avlägsna orsaken till att klingan fastnar. c ) När du startar om en såg inne i ett arbetsstycke, skall du centrera sågen i snittet och kontrollera att sågtänderna inte sitter fast i materialet. Om klingan sitter fast kan den vandra uppåt eller orsaka rekyl från arbetsstycket då sågen startas om. d ) Stora paneler skall stödas så att risken för att bladet kläms fast och orsakar rekyl minimeras. Stora paneler tenderar att svikta av sin egen vikt. Stöd måste placeras under panelen på båda sidor, nära skärlinjen och nära kanten på panelen. e ) Använd inte oskarpa eller skadade klingor. Oskarpa eller felaktigt positionerade klingor ger trånga snitt, vilket orsakar stor friktion och att klingan fastnar, samt rekyl. f ) Låsningsreglage för klingdjup och fasvinkel måste vara väl åtdragna och säkrade före sågning. Om klingjusteringar rör sig under sågning, kan det få klingan att fastna och orsaka rekyl. g ) Var extra försiktig när du gör ”sänksågning” i stående väggar eller andra blinda områden. Den utstående klingan kan skära i föremål som kan orsakarekyl. Säkerhetsinstruktioner för sänksågar a ) Kontrollera skyddet så att det stängs på ett korrekt sätt före varje sågning. Använd inte sågen, om skyddet inte kan röra sig fritt och om det inte omedelbart sluter kring bladet. Kläm eller knyt aldrig fast skyddet medan klingan är blottad. Om sågen i misstag tappas i golvet, kan skyddet böjas. Kontrollera och se till att skyddet kan röra sig fritt och inte rör vid klingan eller någon annan del, vid alla vinklar ochsågningsdjup. b ) Kontrollera att skyddets återfjädring fungerar. Om skyddet och fjädern inte fungerar rätt, måste de repareras före användning. Skyddet kan röra sig långsamt på grund av skadade delar eller avlagringar av kåda eller skräp. c ) Se till att sågens skyddsplatta inte flyttar på sig under ”sänksågning”, när fasvinkeln inte är 90°. Om klingan flyttar sig sidlänges kommer den att fastna och troligen orsaka rekyl. d ) Se alltid till att skyddet täcker klingan före du lägger ifrån dig sågen på bänk eller golv. En oskyddad klinga som rör på sig kommer att få sågen att gå baklänges och skära i allt som kommer i dess väg. Var medveten hur lång tid det tar för klingan att stanna efter att strömbrytarensläpps. Ytterligare säkerhetsinstruktioner för alla sågar med klyvkniv. a ) Använd korrekt klyvkniv för den klinga som används. För att klyvkniven skall fungera, måste den vara tjockare än bladets kropp, men tunnare än klinganstandsättning. b ) Justera klyvkniven enligt beskrivning i den här bruksanvisningen. Felaktigt avstånd, placering och inriktning kan göra att klyvkniven inte effektivt kan förhindra rekyl. c ) För att klyvkniven skall fungera, måste den ta tag i arbetsstycket. Klyvkniven kan inte effektivt förhindra rekyl under korta sågningar. d ) Använd inte klyvkniven om den är böjd. Även ett lätt hinder kan sakta ner skyddets stängningshastigheten. Ytterligare säkerhetsinstruktioner för sänksågar.

• Bär hörselskydd. Att utsättas för buller, kan ge hörselskada.

• Använd ansiktsmask. Dammexponering kan orsaka andningssvårigheter och möjlig skada.

• Använd inte klingor med större eller mindre diameter än rekommenderat. Se tekniska data för information om rätt sågkapacitet. Använd enbart sågklingor som specificeras i den här bruksanvisningen och som är tillverkade i enlighet med EN 847-1.

• Använd aldrig slipkapskivor. Återstående risker Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Risk för personskada på grund av flygandepartiklar.

• Risk för brännskador på grund av att tillbehör blir heta underarbetet.

• Risk för personskada på grund av långvariganvändning. Elektrisk Säkerhet Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på klassificeringsplattan. Se också till att spänningen hos din laddare motsvarar den hos dinstarkströmsförsörjning. Din DeWALT -laddare är dubbel-isolerad i enlighet med EN60335; därför behövs ingenjordningstråd. Om starkströmssladden är skadad måste den bytas ut mot en speciellt preparerad sladd som finns att få genom DeWALT sserviceorganisation.127 sVEnska Användning av Förlängningssladd En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1mm

; maximala längden är 30m. Vid användning av en sladdvinda, dra alltid ut sladden helt ochhållet.

SPARA DESSA INSTRUKTIONER

Laddare DeWALT laddare kräver inga inställningar och är skapade för att vara så enkla som möjligt atthantera. Viktiga Säkerhetsinstruktioner för alla Batteriladdare SPARA DESSA INSTRUKTIONER: Denna manual innehåller viktiga säkerhets- och driftinstruktioner för kompatibla batteriladdare (se tekniska data).

• Innan laddaren används läs igenom alla instruktioner och varningar om laddaren, batteripaket och produkten för användning avbatteripaketet.

VARNING: Risk för stötar. Låt ingen vätska komma in i laddaren. Det kan resultera i elektriskastötar.

VARNING: Vi rekommenderar användning av en jordfelsbrytare med en restström på 30mA ellermindre.

SE UPP: Risk för brännskador. För att minska risken för skador ladda endast DeWALT laddningsbara batterier. Olika typer av batterier kan brista och orsaka personskador ochskadegörelse.

SE UPP: Barn bör övervakas för att garantera att de inte leker medapparaten. OBSERVERA: Under vissa förhållanden när laddaren är inkopplad i eluttaget kan de exponerade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande föremål som är ledande såsom, men inte begränsat till, stålull, aluminiumfolie eller ansamling av metarpartiklar bör hållas borta från laddningshålrummet. Koppla alltid ifrån laddaren från eluttaget när det inte finns något batteripaket i hålrummet. Koppla ifrån laddaren vidrengöring.

• Försk INTE att ladda batteripaketet med någon annan laddare än den som tas upp i denna manual. Laddaren och batteripaketet är speciellt konstruerade att fungeratillsammans.

• Dessa laddaren är inte avsedda att användas för annat än laddning av DeWALT laddningsbara batterier. All annan användning kan resultera i barndrisk, elektriska stötar eller död med elektriskström.

• Utsätt inte laddaren för regn ellersnö.

• Dra i själva kontakten och inte i sladden när laddaren kopplas ur. Detta kommer att minska risken för skador på den elektriska kontakten ochsladden.

• Se till att sladden placeras så att ingen går på den, snubblar på den eller att det på annat sätt riskerar att skadas ellerpåfrestas.

• Använd inte förlängningssladd såvida inte det är absolut nödvändigt. Användning av en olämplig förlängningssladd kan resultera i risk för brand. elektriska stötar eller död av elektriskström.

• Placera inga föremål ovanpå laddaren eller placera inte laddaren på ett mjukt underlag eftersom det kan blockera ventilationsöppningarna vilket kan resultera i intern överhettning. Placera laddaren undan från alla heta källor. Laddaren ventileras genom öppningar i överkant och underkant avhöljet.

• Använd inte laddaren med skadad sladd eller kontakt— byt ut demomedelbart.

• Använd inte laddaren om den utsatts för skarpa stötar, tappats eller skadats på annat sätt. Ta den till ett auktoriseratservicecenter.

• Demontera inte laddaren, ta den till ett auktoriserat servicecenter när service eller reparation behövs. Felaktig montering kan resultera i risker för elektriska stötar, dödsfall via elektricitet ellerbrand.

• Om strömsladden skadas måste den bytas omedelbart at tillverkaren, dess serviceombud eller liknande kvalificerad person för att förhindra allafaror.

• Koppla ifrån laddaren från uttaget innan den regörs. Detta kommer att minska risken för elektriska stötar. Borttagning av batteripaketet kommer inte att minskarisken.

• Försök ALDRIG att ansluta två laddaretillsammans.

• Laddaren är konstruerad för att arbeta med standard 230V hushållsström. Försök inte att använda någon annan spänning. Detta gäller inte förbilladdaren. Laddning av ett batteri (Bild [Fig.] A)

1. Koppla in laddaren i lämpligt uttag innan batteripaketet

i laddaren, se till att batteripaketet är helt isatt i laddaren. Den röda (laddar) lampan börjar blinka upprepade gånger för att indikera att laddningsprocessen har startat.

3. Det går att se när laddningen är klar genom att den

röda lampan lyser kontinuerligt. Batteripaketet är fulladdat och kan nu användas eller lämnas i laddaren. För att ta bort batteriet ur laddaren, tryck och håll nere batterifrigöringsknappen

på batteripaketet. nOTERa: För att garantera maximal prestanda och livslängd för Litium-jon batteripaket bör batteripaketet laddas fullt innan första användning. Laddning Se nedanstående tabell angående batteripaketets laddningsstatus. Laddningsindikatorer laddar fullständigt laddad Varmt/kallt paket fördröjning*128 SVENSKA

• Den röda lampan fortsätter att blinka, men en gul indikatorlampa kommer att lysa under denna operation. När batteriet har nått lämplig temperatur kommer den gula lampan att slockna och laddaren återupptar laddningsproceduren. Den/de kompatibla laddar(en/na) kommer inte att ladda ett felaktigt batteripaket. Laddaren kommer att indikera ett felaktigt batteri genom att vägra att tända eller genom att visa blinkmönster för problempaket eller laddare. NOTERA: Detta kan också betyda att det är problem med en laddare. Om laddaren indikerar ett problem, låt testa laddaren och batteripaketet hos ett auktoriserat servicecenter. Varm/kall fördröjning När laddaren upptäcker ett batteri som är för hett eller för kallt, kommer den automatiskt att starta en varm/kall fördröjning, avbryta laddningen tills batteriet har nått en lämplig temperatur. Laddaren växlar sedan automatiskt till paketladdningsläge. Denna funktion garanterar maximal batterilivslängd. Ett kallt batteripaket kommer att laddas långsammare än ett varmt batteripaket. Batteripaketet kommer att laddas med en lägre hastighet genom hela laddningscykeln och kommer inte att återgå till maximal laddningshastighet även om batteriet blir varmt. DCB118 laddaren är utrustad med en intern fläkt som är designad att kyla batteripaketet. Fläkten slås på automatiskt när batteripaketet behöver svalkas. Använd aldrig laddaren om fläkten inte fungerar korrekt eller om ventilationsöppningarna är blockerade. Låt inga främmande föremål komma in på insidan av laddaren. Elektroniskt skyddssystem XR Li-jon verktyg är konstruerade med ett elektroniskt skyddssystem som kommer att skydda batteriet mot överladdning, överhettning eller kraftig urladdning. Verktyget kommer automatiskt att stängas av om elektroniska skyddssystemet aktiveras. Om detta sker placera litiumjon batteriet i laddaren tills det är fulladdat. Väggmontering Dessa laddare är designade att väggmonteras eller stå upprätt på ett bord eller arbetsyta. Vid väggmontering, placera laddaren inom räckhåll för ett elektriskt uttag och borta från hörn och andra hinder som kan påverka luftflödet. Använd baksidan av laddaren som mall för placering av monteringsskruvarna på väggen. Montera laddaren säkert med gipsskruvar (köps separat) som är minst 25,4mm långa med ett skruvhuvud med en diameter på 7–9mm, skruvade i trä till ett optimalt djup som lämnar ungefär 5,5mm av skruven synlig. Rikta in öppningarna på baksidan av laddaren mot de exponerade skruvarna och för in dem helt i öppningarna. Rengöringsinstruktioner för laddaren

VARNING: Risk för stötar. Koppla ifrån laddaren från strömuttaget innan rengöring. Smuts och fett kan avlägsnas från utsidan av laddaren med en trasa eller med en mjuk, icke-metallisk borste. Använd inte vatten eller någon rengöringsvätska. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska. Batteripaket Viktiga Säkerhetsinstruktioner för alla Batteripaket Vid beställning av utbytes-batteripaket, se till att inkludera katalognummer och spänning. Batteripaketet är inte full-laddat när det kommer ur kartongen. Innan du använder batteripaketet och laddaren, läs säkerhetsinstruktionerna här nedan. Följ därefter de laddningsprocedurer som översiktligt beskrivs.

LÄS ALLA INSTRUKTIONER

• Ladda inte eller använd batteriet i explosiv atmosfär, såsom i närheten av brännbara vätskor, gaser eller damm. Isättning och borttagning av batteriet från laddaren kan antända dammet eller ångorna.

• Tvinga aldrig in batteripaketet in i laddaren. Modifiera inte batteripaketet på något sätt så att det passar i en icke-kompatibel laddare då batteripaketet kan brista och orsaka allvarliga personskador.

• Aldda endast batteripaketet i DeWALT laddare.

• Skvätt INTE eller sänk ned i vatten eller annan vätska.

• Förvara inte eller använd verktyget och batteripaketet på platser där temperaturen kan nå upptill eller överstiga 40 ˚C (såsom utomhusskjul eller metallbyggnader under sommaren).

• Bränn inte batteripaketet, även om det är svårt skadat och helt utslitet. Batteripaketet kan explodera i elden. Giftiga ångor och ämnen skapas när batteripaket med litium-jon bränns.

• Om batteriets innehåll kommer i kontakt med huden, tvätta omedelbart området med mild tvål och vatten. Om batterivätskan kommer in i ögat, skölj med vatten över det öppna ögat under 15 minuter eller tills irritationen upphör. Om medicinsk omsorg behövs består batteri-elektrolyten av en blandning av flytande organiska karbonater och litiumsalter.

• Innehållet i öppnade battericeller kan ge upphov till andningsirritation. Tillhandahåll frisk luft. Om symtom kvarstår, sök medicinsk vård.

VARNING: Fara för brännskada. Batterivätskan kan vara lättantändlig om den som utsätts för gnista eller eld.

VARNING: Försök aldrig att öppna batteripaketet av någon anledning. Om batteripaketets hölja spricker eller är skadat sätt inte in det i laddaren. Krossa inte, tappa eller skada batteripaketet. Använd inte ett batteripaket som fått en kraftig stöt, tappats, körts över eller skadats på något annat sätt (t.ex. genomborrad av en spik, träffad av en hammare, klivits på). Det kan resultera i elektriska stötar eller dödsfall av elektisk ström. Skadade batteripaket skall returneras till servicecenter för återvinning.

VARNING: Brandfara. Förvara eller bär inte batteripaketen på så sätt att metallföremål kan komma i kontakt med de oskyddade batteripolerna. Exempelvis placera inte batteripaketet i förkläden, fickor,129 SVENSKA verktygslådor, produktlådor, lådor etc. där det finns lösa spikar, skruvar, nycklar etc.

SE UPP: När den inte används skall den läggas på sidan på en stabil plats så att ingen riskerar att någon snubblar på den. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men lätt kan vältas. Transport

VARNING: Brandfara. Transport av batterier kan leda till eldsvåda om batteripolerna oavsiktligt kommer i kontakt med ledande material. Se vid transport av batterier till att batteripolerna är skyddade och väl isolerade från material som eventuellt kan komma i kontakt med dem och orsaka kortslutning. DeWALT batterierna uppfyller alla tillämpliga regler för transport av farligt gods som stipuleras av industrin och rättsliga normer, vilket omfattar FN:s rekommendationer för transport av farligt gods; International Air Transport Associations (IATA) regelverk vid transport av farligt gods, de internationella föreskrifterna om transport av farligt gods till sjöss (IMDG), samt den europeiska överenskommelsen om internationell transport av farligt gods på väg (ADR). Litiumjon -celler och -batterier har klassificerats enligt testresultaten och de fastställda kriterierna i delavsnitt 38,3 i FN:s testhandbok för transport av farligt gods. I de flesta fall kommer transport av ett DeWALT batteripaket att undantas från att klassificeras som ett fullt reglerat klass 9 farligt material. Generellt kommer endast transporter som innehåller ett litium-jonbatteri med en nominell energimärkning större än 100 Watt (Wh) krävas att de transporteras som fullt reglerat klass 9. Alla litium-jonbatterier har wattimmarna markerat på förpackningen. Vidare, på grund av bestämmelsens komplexitet rekommenderar inte DeWALT flygtransport av endast litium- jonbatteripaket oavsett märkning av wattimmar. Leverans av verktyg med batterier (kombisatser) kan accepteras för flygtransporter om märkningen av wattimmarna inte är större än 100Wh. Oberoende av om försändelsen klassificeras som undantagen eller helt reglerad, är det avsändaren som har ansvaret för att de aktuella bestämmelserna gällande förpackning, etikettering/ märkning och dokumentation uppfylls. Informationen som ges i detta avsnitt av handboken är given enligt bästa vetande och har ansetts vara korrekt vid tidpunkten som dokumentet skrevs. Trots det ges ingen uttrycklig eller underförstådd garanti. Det är på köparens eget ansvar att de åtgärder som vidtas uppfyller gällande bestämmelser. Transportera FLEXVOLT

batteri har två lägen: Använd och Transport. Använd-läge: När FLEXVOLT

batteriet är fristående eller är i en DeWALT 18V produkt, fungerar det som ett 18V batteri. När FLEXVOLT

batteriet är i en 54V eller en 108V (två 54V batterier) produkt, fungerar det som ett 54V batteri. Transport-läge: När locket är fäst på FLEXVOLT

batteriet är batteriet i transport-läge. Behåll locket på för varutransport. I transport-läge är cellsträngarna elektriskt frånkopplade i paketet vilket resulterar i tre batterier med lägre märkning av watt-timmar (Wh) jämfört med ett batteri med en högre märkning av watt-timmar. Denna ökade kvantitet med tre batterier med den lägre märkningen av watt-timmar kan undanta paketet från visa transportbestämmelser som införts för batteriet med högre watt-timmar. Exempel. transport Exempel på etikettmärkning för användning och transport Wh-klassificering kan indikera 3 x 36 Wh, vilket betyder tre batterier på 36 Wh var. Användningen av Wh-klassificeringen indikerar 108 Wh (underförstått ett batteri) Förvaringsrekommendationer

1. Den bästa förvaringsplatsen är en som är sval och torr,

långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.

2. För långvarig förvaring rekommenderas att förvara ett

fulladdata batteripaket på en kall och torr plats utan laddare för optimalt resultat. NOTERA: Batteripaket bör inte förvaras helt urladdade. Batteripaketet behöver laddas innan det används igen. Etiketter på laddare och batteripaket Förutom bilddiagrammen som används i denna manual kan etiketterna på laddaren och batteripaketet visa följande bilddiagram: Läs instruktionshandbok före användning. Se Tekniska data angående laddningstid. Stick inte in ledande föremål. Ladda inte skadade batteripaket. Utsätt inte för vatten. Se till att undermåliga sladdar omedelbart byts ut. Ladda endast mellan 4 ˚C och 40 ˚C.130 sVEnska Endast för användning inomhus. Kassera batteripaketet med vederbörlig hänsyn till miljön. Ladda endast DeWALT batteripaket med avsedda DeWALT laddare. Laddning av batteripaket med andra än de avsedda DeWALT batterierna med en DeWALT laddare kan göra att de brister eller så kan det leda till farliga situationer. Bränn inte batteripaketet. ANVÄNDNING (utan transportkåpa). Exempel: Wh-märkdata indikerar 108 Wh (ett batteri med 108 Wh). TRANSPORT (med inbyggd transportkåpa). Exempel: Wh-märkdata indikerar 3 x 36 Wh (tre batterier på 36 Wh). Batterityp DCS520 arbetar med ett 54 volt batteripaket. Dessa batteripaket kan användas: DCB546. Se Tekniska Data för mer information. Förpackningsinnehåll Förpackningen innehåller: 1 Sänksåg 1 Insexnyckel 1 Li-jon batteripaket (T1 modeller) 2 Li-jon batteripaket (T2 modeller) 3 Li-jon batteripaket (T3 modeller) 1 Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått undertransporten.

• Ta dig tid att grundligt läsa och förstå denna handbok föreanvändning. Märkningar på verktyg Följande bildikoner visas på verktyget: Läs instruktionshandbok före användning. Bär öronskydd. Bär ögonskydd. Maximalt sågningsdjup Klingdiameter Datumkodplacering (Bild A) Datumkoden

, vilken också inkluderar tillverkningsår, finns tryckt ikåpan. Exempel: 2016 XX XX Tillverkningsår Beskrivning (Bild A)

VARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunnauppstå.

Djupinställningsknappar

Dammutsugningsutgång

Laddningsmätare Avsedd Användning DCS520 instickssåg är utformad för professionell sågning av trä. Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor ellergaser. Den här sänksågen för tunga applikationer är ett Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder dettaverktyg.

• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med dennaprodukt.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsakapersonskada.

VARNING: Använd enbart DeWALT batteripaket ochladdare.131 sVEnska Montering och borttagning av batteriet från verktyget (Bild. A) nOTERa: För bästa resultat se till att batteripaketet

ärfulladdat. Installation av batteriet i verktyget

med skenorna enligt bildA.

2. Skjut in batteriet tills det sitter fast ordentligt i verktyget, se

till att du hör att det snäpper på plats. Borttagning av batteriet från verktyget

1. Tryck på låsknappen

och dra med en fast rörelse bort batteriet från maskinen.

2. Sätt i batteriet i laddaren såsom beskrivs i laddningsavsnittet

i dennamanual. Bränslemätare batteripaket (Bild. A) Vissa DeWALT batteripaket inkluderar en bränslemätare vilket består av tre gröna LED-lampor som indikerar laddningsnivån som finns kvar ibatteripaketet. För att aktivera bränslemätaren, tryck in och håll kvar bränslemätarknappen

. En kombination av de tre LED-lamporna kommer att lysa för att ange kvarvarande laddningsnivå. När laddningen i batteriet är under den användbara gränsen kommer inte bränslemätaren att lysa och batteriet behöverladdas. nOTERa: Bränslemätaren är endast en indikering på laddning som finns kvar i batteripaketet. Den indikerar inte verktygets funktionalitet och kan variera baserat på produktkomponenter, temperatur och slutanvändarensanvändning. Snedställning (Bild A) Fasvinkeln kan ställas in mellan 0° och 47°.

2. Ställ in fasvinkeln genom att luta på sågskon

tills märket visar önskad vinkel på fasskalan

3. Dra åt fasvinkel justeringsknapparna

Byte av sågklinga (Bild A-C) nOTERa: Det yttre sågklingskyddet

måste inte tas bort vid klingbyte.

3. Tryck ner instickssågen tills den stannar (klingbytesläge).

5. Håll spindellåsspaken

nedåt och använd insexnyckeln i det främre handtaget

, rotera bladet tills låsläget hittas. nOTERa: Klingan

är nu låst och kan inte vridas för hand.

6. Använd insexnyckeln för att vrida klingklämskruven

moturs och ta bort den.

7. Avlägsna den yttre flänsen

och den använda klingan

. Placera den nya klingan på den inre flänsen

och klingklämskruven

. Vrid skruven medurs för hand. nOTERa: Rotationsriktningen av sågklingan och rotationen på instickssågen MÅSTE måste vara densamma.

9. Dra åt klingklämskruven ordentligt med hjälp

10. Lossa och vrid spindellåsspaken

11. Flytta instickssågen tillbaka till toppositionen.

framåt för att ta sågen urklingbytesläget. Inställning av klyvkniven (Bild A–C) Se bild C för rätt inställning av klyvkniven

. Justera klyvknivens inställning efter byte av sågklinga eller när det behövs.

1. Följ Byte av sågklinga steg 1–5.

med en insexnyckel och ställ in klyvkniven som visas i bild C.

3. Dra åt klyvknivens justeringsskruv

5. Flytta instickssågen tillbaka till toppositionen.

framåt för att ta sågen urklingbytesläget. Sågdjupsjustering (Bild D) Sågningsdjupet kan ställas in till 0 – 59 mm utan guideskenan fäst; med guideskenan fäst: 0 – 55 mm.

och flytta visaren till rättsågdjup.

2. Dra åt djupjusteringsknappen

nOTERa: För bästa resultat, låt klingan sticka ut genom arbetsstycket med cirka 3 mm (BildD). ANVÄNDNING Bruksanvisning

VARNING: Iaktta alltid säkerhetsinstruktionerna och tillämpbarabestämmelser.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsakapersonskada. Korrekt Handplacering (Bild E)

VARNING: För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så somvisas.

VARNING: För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötsligreaktion. Korrekt handposition kräver ena handen på det främre handtaget

och den andra handen på huvudhandtaget

för att starta sänksågen.132 sVEnska Styrning av verktyget (Fig. A, E, F)

• FÄST ALLTID arbetsstycket så att det inte kan röra sig medan du sågar.

• FÖR ALLTID maskinen framåt. DRA ALDRIG maskinen bakåt i riktning mot dig.

• HÅLL ALLTID i sänksågen med båda händerna när du använder den. Placera en hand på huvudhandtaget

och den andra handen på det främre handtaget

så som visas på bildE.

• ANVÄND ALLTID klämman för att hålla fast skenan mot arbetsstycket.

• Använd korrekt handposition för att styra sågen korrekt.

visar sågningslinjen för 0° och 47° snitt (utan guideskenan).

visar klingans position för fullsänkning.

• Kläm fast arbetsstycket med undersidan uppåt för bästaresultat. Sågning

1. Placera maskinen med den främre delen av sågskon

framåt, tryck sedan på på/ av-knappen

för att slå på sågen.

3. Tryck sågen nedåt för att ställa in skärdjupet och driva den

framåt i skärriktningen. Sänksågning

VARNING: För att undvika rekyl MÅSTE följande instruktioner följas vid sänksågning:

• Placera maskinen på guideskenan och släpp upp anti- rekylknappen

genom att vrida den motsols.

• Starta maskinen och pressa långsamt ner sågen till inställt sågningsdjup och för den framåt i sågningsriktningen. Snittmätarna

visar sågklingans yttersta främre och bakre sågningspunkter (dia. 165 mm) vid maximalt sågningsdjup vid användande av guideskenan.

motsols för att frigöra den från skenan, om rekyl förekommer under sänksågning.

medsols till låst läge när du har slutfort sänksågningen. Styrskensystem (Bild A, E) Guideskenorna

, som finns att få i olika längder, möjliggör precisa och rena snitt och skyddar samtidigt arbetsstyckets yta mot skador. Exakta vinklade snitt, geringssågningar och inpassningsarbeten kan utföras med hjälp av guideskenssystemet tillsammans med andra tillbehör. Att fästa arbetsstycket med klämmor ger säker fasthållning ocharbete. Styravståndet måste vara mycket litet för bästa klippresultat och kan ställas in med de två finjusteringsrattarna

1. Lossa skruven på insidan av skenans inställningsvred

för att ställa in spelrummet.

2. Justera vredet tills sågen låser på skenan.

3. Vrid tillbaka vredet tills sågen glider lätt.

4. Håll skenans inställningsvred på plats och lås skruven igen.

nOTERa: Återjustera aLLTID systemet före det används med andra skenor. Splitterskydd (Bild G, H) Styrskenan

är utrustad med ett splitterskydd

, som måste ställas in innan första användning. Splitterskyddet

är placerat på vardera sidan om styrskenan (

bild G). Syftet med detta splitterskydd är att förse användaren med en synlig såglinje från klingan medan spånavfallet som uppstår längs arbetsstycket under sågningen reduceras. VIkTIGT: Läs och följ aLLTID instrktionerna för Gtyrskensystem innan du kapar splitterskyddet!

1. Ställ in hastigheten på instickssågen till nivå 7.

på en träbit som blivit över. Använd en klämma för att se till att styrskenan sitter fast på arbetsstycket. Detta kommer att garantera korrektheten.

3. Ställ in sågdjupet på 5 mm skärdjup.

4. Placera sågen på den bakre änden av styrskenan.

5. Vrid sågen, tryck ner den till det inställda skärdjupet och

längs hela längden i en kontinuerlig rörelse. Kanten av splitterskyddet motsvarar nu exakt sågkanten hos klingan. För att ställa in splitterskyddet för den andra sidan av styrskenan, ta bort sågen från skenan och vrid skenan 180°. Upprepa steg 1 till 4. nOTERa: Om så önskas kan splitterskyddet vinklas till 45° upprepa sedan steg 1 till 4. Detta gör att ena sidan av skenan kan såga parallella sågningar och den andra sidan är inställd för 45° fassågningar (Bild H). nOTERa: Om splitterskyddet är inställt för parallellsågning på båda sidorna kommer inte klingan att köra genom kanten på splitterskyddet när enheten är vinklad . Detta eftersom tappunkten på enhetsfasen inte är stationär och att klingan rör sig utåt när enheten är vinklad.

VARNING: För att undvika personskada skall guideskenan ALLTID fästas med en klämma. Hastighetsinställning (Bild A) Hastigheten kan ställas in till mellan 2500 och 4200 /min, med hjälp av hastighetshjulet

. Det ger dig möjlighet att optimera sågningshastigheten, så att den anpassas till materialet. Se följande batell för materialtyp och hastighet.133 sVEnska Materialtyp som skall skäras Hastighet Räckvidd Solitt trä (hårt, mjukt) 3–7 Spånplatta 4–7 Laminat, lamellträ, faner och plywood 2–7 Papper och kartong 1–3 Dörrsågning (Bild I)

1. Placera sänksågen med det yttre skyddet

på ett rent och platt golv.

med framsidan på dörren mot det justerade djupstoppet. Dammuppsugning (Bild A)

VARNING: Risk för inandning av damm. För att minska risken för personskador bär ALLTID godkänd dammask. Ditt verktyg är försett med ett dammutsugningsutlsläpp

VARNING: Använd ALLTID en dammsugare som fyller gällande föreskrifter gällande dammutsläpp vid sågning av trä. Slangen hos de flesta vanliga dammsugare passar direkt i dammutsugningsuttaget. UNDERHÅLL Ditt elverktyg från DeWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbundenrengöring.

VARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsakapersonskada. Laddaren och batteripaketet är inteservicebara. Smörjning Ditt elverktyg behöver ingen ytterligaresmörjning. Rengöring

VARNING: Blås bort smuts och damm från huvudkåpan med torr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför dennaprocedur.

VARNING: Använd aldrig lösningsmedel eller andra skarpa kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i envätska. Valfria tillbehör

VARNING: Eftersom andra tillbehör än de som erbjuds

DeWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DeWALT användas med dennaprodukt. Rådfråga din återförsäljare för vidare information angående lämpligatillbehör. Att skydda miljön Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna. Produkter och batterier innehåller material som kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com. Laddningsbart Batteripaket Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det urprodukten.

• Litiumjonbatteripaket celler är återvinningsbara. Lämna dem hos din återförsäljare eller på en återvinningsstation. De insamlade batteripaketen kommer att återvinnas eller avyttraskorrekt.134 TüRkçE Akü DCB546 Akü tipi Li-Ion Voltaj V
