BRUGSANVISNING DCS520T2RQW DEWALT

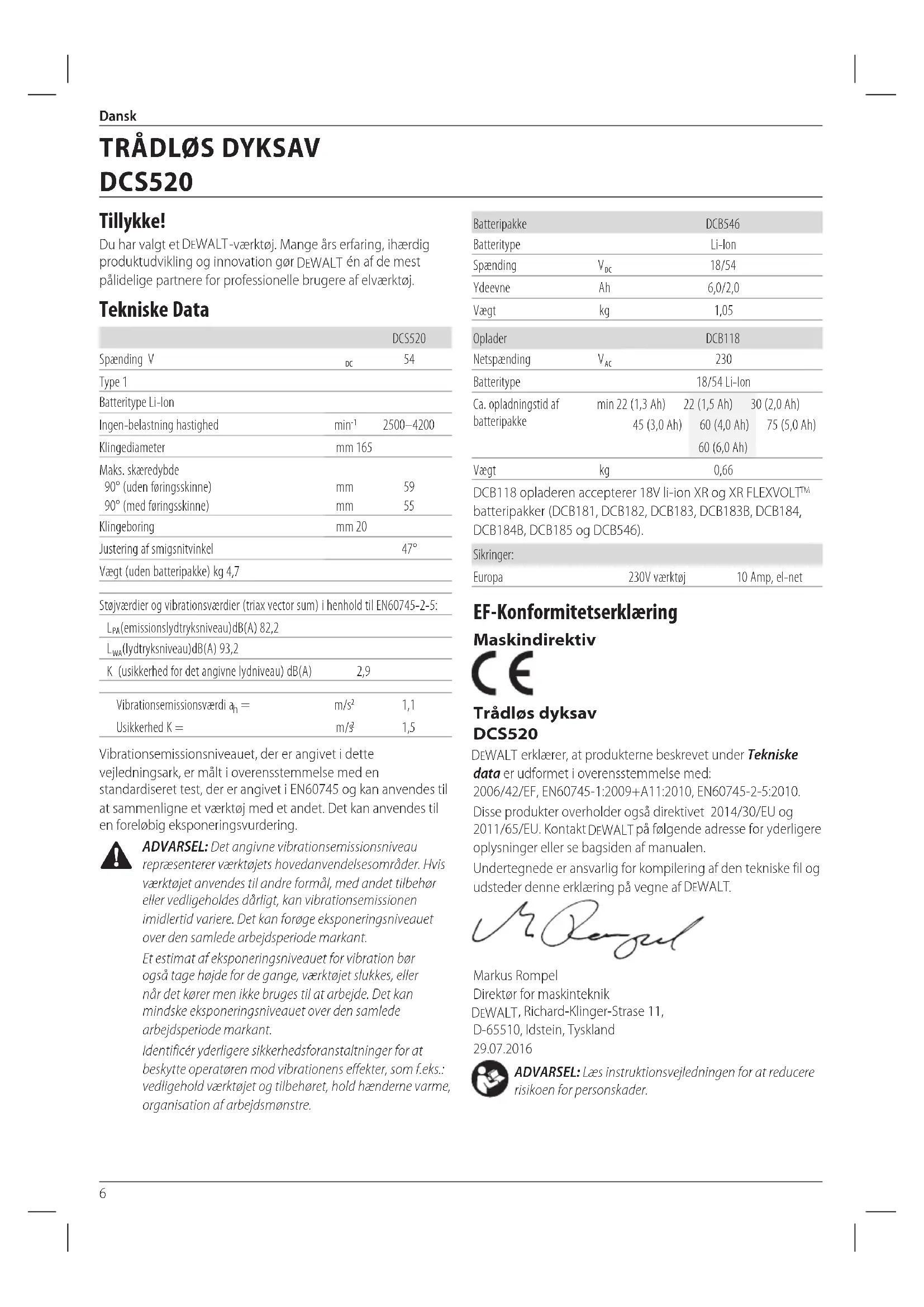

Dansk Tillykke! Du har valgt et DeWALT -værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data DCS520 Spænding V

Klingeboring mm 20 Justering af smigsnitvinkel 47° Vægt (uden batteripakke) kg 4,7 Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-5:

(lydtryksniveau) dB(A) 93,2 K (usikkerhed for det angivne lydniveau) dB(A) 2,9 Vibrationsemissionsværdi a

1,5 Vibrationsemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN60745 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrationsemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrationsemissionen imidlertid variere. Det kan forøge eksponeringsniveauet over den samlede arbejdsperiodemarkant. Et estimat af eksponeringsniveauet for vibration bør også tage højde for de gange, værktøjet slukkes, eller når det kører men ikke bruges til at arbejde. Det kan mindske eksponeringsniveauet over den samlede arbejdsperiodemarkant. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.: vedligehold værktøjet og tilbehøret, hold hænderne varme, organisation afarbejdsmønstre.

DCS520 Dansk (oversat fra original brugsvejledning) Batteripakke DCB546 Batteritype Li-Ion Spænding V

18/54 Ydeevne Ah 6,0/2,0 Vægt kg 1,05 Oplader DCB118 Netspænding V

batteripakker (DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 og DCB546). Sikringer: Europa 230V værktøj 10 Amp, el-net EF-Konformitetserklæring Maskindirektiv Trådløs dyksav DCS520 DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DeWALT

ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader.7 Dansk Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Angiverbrandfare. Generelle sikkerhedsadvarsler for elværktøjer

Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade. e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til8 Dansk det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation.

5) Anvendelse og Vedligeholdelse af

Batteri a ) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke. b ) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand. c ) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding ellerbrand. d ) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation ellerforbrænding.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes. Yderligere særlige sikkerhedsregler Sikkerhedsanvisninger for alle save a ) FARE: Hold hænderne væk fra skærefeltet og klingen. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder holder saven, kan de ikke skæres af klingen. b ) Ræk ikke ned under arbejdsemnet. Afskærmningen kan ikke beskytte dig mod klingen under arbejdsemnet. c ) Justér skæredybden til arbejdsemnets tykkelse. Mindre end en fuld tand af klingetænderne skal være synlig under arbejdsemnet. d ) Hold aldrig det stykke, der skæres, i hænderne eller hen over benet. Fastgør arbejdsemnet til en stabil platform. Det er vigtigt at støtte arbejdsemnet ordentligt for at undgå, at kroppen udsættes for arbejdsemnet, at klingen binder, eller at man mister kontrollen. e ) Hold det elektriske værktøj ved hjælp af de isolerede greb, når værktøjet under arbejdet kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning vil også gøre uafdækkede metaldele på værktøjet strømførende og give brugeren elektrisk stød. f ) Ved kløvning skal der altid bruges et kløvningshegn eller en ligekantet skinne. Dette forbedrer snittets nøjagtighed og mindsker risikoen for, at klingen binder. g ) Brug altid klinger, hvis dornhuller har den rigtige størrelse og form (diamantformede i stedet for runde). Klinger, der ikke passer til savens monteringssystem, vil køre ekscentrisk og medføre, at man mister kontrollen. h ) Brug aldrig beskadigede eller forkerte klingepakninger eller bolte. Klingepakningerne og bolten er specialfremstillet til din sav, til optimal ydelse og sikker brug. Årsager til og forebyggelse af tilbageslag

• Tilbageslag er en pludselig reaktion på en indeklemt, bundet eller forkert indstillet savklinge, der medfører, at en sav ude af kontrol løftes op og ud af arbejdsemnet mod operatøren;

• Når klingen er indeklemt eller bundet, fordi savsnittet lukker om klingen, stopper klingen, og motoren reagerer ved hurtigt at skubbe værktøjet tilbage mod operatøren;

• Hvis klingen bliver forvredet eller sætter sig skævt i snittet, kan tænderne i bagenden af klingen grave sig ned i træets overflade, så klingen springer ud af savsnittet og tilbage mod operatøren. Tilbageslag forekommer ved fejlagtig anvendelse af saven og/eller under uhensigtsmæssige arbejdsprocesser eller arbejdsbetingelser, og kan undgås, når følgende forholdsregler overholdes:9 Dansk a ) Hold godt fast i saven med begge hænder og hold dine arme på en sådan måde, at de er klar til at modstå tilbageslag. Anbring din krop på den ene eller den anden side af klingen, men ikke i lige linje med klingen. Tilbageslag kan få saven til at springe tilbage, men tilbagespringskræfter kan styres af operatøren, hvis passende forholdsregler træffes. b ) Hvis klingen binder, eller hvis skærearbejdet skal afbrydes, slippes aftrækkeren og saven holdes stille i materialet, indtil klingen står helt stille. Forsøg aldrig at fjerne saven fra arbejdsemnet eller trække saven bagud med klingen i bevægelse. Det kan medføre tilbageslag. Find årsagen til at klingen binder, og foretag de nødvendige ændringer. c ) Når en sav startes op igen i arbejdsemnet, skal savklingen centreres i snittet, og det skal kontrolleres, at savtænderne ikke har sat sig fast i materialet. Hvis savklingen binder, kan den bevæge sig opad eller slå tilbage fra arbejdsemnet, når værktøjet startes på ny. d ) Sørg for tilstrækkelig støtte til store paneler for at mindske risikoen for, at klingen indeklemmes og slår tilbage. Større paneler kommer til at hænge på grund af deres egen vægt. Panelet skal understøttes på begge sider, tæt på skærelinjen og tæt på panelets kanter. e ) Brug ikke sløve eller beskadigede klinger. Uskarpe eller forkert monterede klinger giver et snævert savsnit med for stor friktion, klingebinding og tilbageslag. f ) Låsehåndtagene til justering af klingedybde og smigvinkel skal være stramme og fastgjort, før der skæres. Hvis klingejusteringen rykker sig under skærearbejdet, kan det medføre binding og tilbageslag. g ) Udvis ekstra forsigtighed ved udførelse af et “dyksnit” i eksisterende vægge og andre “blinde” områder. Hvis klingen stikker ud gennem materialet, kan den skære i genstande, der kan forårsage tilbageslag. Sikkerhedsinstruktioner for save af dyktypen a ) Kontrollér, at afskærmningen lukker ordentligt, før saven tages i brug. Undlad at bruge saven, hvis afskærmningen ikke kan bevæges frit og indelukke klingen hurtigt. Undlad at fastspænde eller på anden måde fastgøre afskærmningen, når klingen er udækket. Hvis saven tabes ved et uheld, kan afskærmningen blive bøjet. Kontrollér, at afskærmningen kan bevæge sig frit og ikke rør klingen eller nogen anden del, uanset vinkel og skæredybde. b ) Kontroller, at afskærmningens returfjeder virker korrekt og er i god stand. Hvis afskærmningen og fjederen ikke fungerer korrekt, skal de serviceres før brug. Hvis afskærmningen er sløv at betjene, kan det skyldes beskadigede dele, aflejret klæbestof eller ophobetsnavs. c ) Sørg for, at savens styreplade ikke forrykker sig ved udførelse af dyksnit, når klingens smigvinkel ikke er indstillet til 90°. Når klingen rykkes sidelæns, forårsager det binding og sandsynligt tilbageslag. d ) Hold øje med, at afskærmningen dækker klingen, før saven sættes ned på arbejdsbænk eller gulv. En ubeskyttet klinge i bevægelse vil få saven til at køre sig baglæns og skære alt, hvad den støder på. Vær opmærksom på, hvor lang tid det tager for klingen af stoppe, når kontakten slippes. Yderligere sikkerhedsinstruktioner for alle save med spaltekniv a ) Brug den den rigtige spaltekniv til den klinge, der anvendes. Hvis spaltekniven skal virke, skal den være tykkere en klingekroppen, men tyndere end klingenstænder. b ) Juster spaltekniven som beskrevet i brugervejledningen. Forkert afstand, placering og indstilling kan medføre, at spaltekniven ikke kan forhindre tilbageslag på effektiv vis. c ) Hvis spaltekniven skal fungere, skal den sættes i arbejdsemnet. Spaltekniven kan ikke forhindre tilbageslag ved korte snit. d ) Brug ikke saven, hvis spaltekniven er bøjet. Selv en mindre forstyrrelse kan sænke en afskærmningslukkehastighed. Yderligere sikkerhedsinstruktioner til save af dyktypen

• Bær høreværn. Udsættelse for støj kan føre til tab af høreevne.

• Bær en støvmaske. Udsættelse for støvpartikler kan give vejrtrækningsproblemer og eventuelt personskade.

• Undlad at bruge klinger med større eller mindre diameter end anbefalet. Den rette klingekapacitet opnås ved at se de tekniske data. Brug kun de klinger, der er angivet i denne vejledning, jf. EN 847-1.

• Brug aldrig slibende afskæringsskiver. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding.10 Dansk Din DeWALT -oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingenjordledning. Hvis strømledningen er beskadiget, skal den erstattes af en specialfremstillet ledning, der fås gennem DeWALT ‘sserviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud.

GEM DISSE INSTRUKTIONER

Opladere DeWALT opladere kræver ingen justering og er designet til at være så brugervenlige sommuligt. Vigtig sikkerhedsvejledning for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektriskchok.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret. BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end opladning af DeWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere tilkøretøjer. Opladning af et batteri (Fig. A)

1. Tilslut opladeren til en passende stikkontakt før

batteripakken sættes i.

2. Indsæt batteripakken

i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen er startet.

3. Når opladningen er færdig, vil det blive angivet af den røde

lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap

på batteripakken for at udtage batteripakken. BEMÆRk: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker skal batteripakken lades helt op, før den anvendes første gang.11 DANSK Betjening af oplader Se indikatorerne nedenfor for batteripakkens opladestatus. Ladeindikatorer oplader fuldt opladet forsinkelse ved varmt/koldt batteri*

• Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren. Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse eller ved at vise problem pakke eller oplader blinkmønster. BEMÆRK: Dette kan også betyde et problem med opladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret. Varm/kold pakkeforsinkelse Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batterilevetid. En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batteriet varmer. DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind iopladeren. Elektronisk beskyttelsessystem XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dyb afladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er helt opladet. Vægmontering Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind i hullerne. Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i en væske. Batteripakke Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker. Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.

• Oplad kun batteripakker i DeWALT opladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.

• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen kan nå op på eller overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller metalbygninger om sommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åben ild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige12 DANSK batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes. Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning. DeWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligt gods. I de fleste tilfælde vil afsendelsen af en DeWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DeWALT , at man ikke sender litium- ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer. Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav. Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer. Transport af FLEXVOLT

batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri. Transportfunktion: Når dækslet er fastgjort til FLEXVOLT

batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse. Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer. Eksempelvis kan transport Eksempel på mærkning af anvendelses- og transportlabel Wh ydelsen angive 3x36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri). Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke

udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.

2. For langtids opbevaring anbefales det at opbevare en fuldt

opladet batteripakke et køligt, tørt sted uden for opladeren for optimale resultater. BEMÆRK: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug. Mærkater på oplader og batteripakke Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer: Læs brugsvejledningen før brug. Se Tekniske data vedrørende opladningstid. Berør aldrig kontaktflader med strømførende genstande. Beskadigede batteripakker må ikke oplades. Må ikke udsættes for vand.13 Dansk Defekte ledninger skal udskiftes omgående. Oplad kun mellem 4 ˚C og 40 ˚C. Kun til indendørs brug. Tag hensyn til miljøet ved bortskaffelse afbatteripakken. Oplad kun DeWALT batteripakker med de specielle DeWALT opladere. Opladning af andre typer batteripakker end de specielle DeWALT

batterier med en DeWALT oplader, kan få dem til at sprænges eller føre til andre farligesituationer. Destruér ikke batteripakken. ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer). TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3batterier på 36 watt timer). Batteritype DCS520 bruger et batteri på 54 volt. Denne batteripakke kan anvendes: DCB546. Se Tekniske data for flere informationer. Pakkens indhold Pakken indeholder: 1 Dyksav 1 Sekskantnøgle 1 Li-ion batteripakke (T1 modeller) 2 Li-ion batteripakker (T2 modeller) 3 Li-ion batteripakker (T3 modeller) 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen før brug. Bær høreværn. Brug øjeværn. Maksimal skæredybde Klingediameter Datokodeposition (Fig. A) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset. Eksempel: 2016 XX XX Produktionsår Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.

Låseknapper til justering af smigsnit

Batteriets udløserknap

Brændstofmåler Tilsigtet Brug Dyksav DCS520 er konstrueret til professionel savning af træprodukter. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Denne kraftige dyksav er et elektrisk værktøj til professionelle. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.14 Dansk

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun DeWALT -batteripakker og -opladere. Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. A) BEMÆRk: For de bedste resultater kontrollér at batteripakken

er fuldtopladet. Sådan installeres batteripakken i værktøjet

2. Skub det ind, indtil batteripakken sidder godt fast i værktøjet

og sørg for at du hører, at den klikker på plads. Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknap

og træk batteripakken ud.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i dennevejledning. Batteripakker til brændstofmåler (Fig. A) Nogle DeWALT batteripakker indeholder en brændstofmåler, som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken. Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen

nede. En kombination af de tre grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades. BEMÆRk: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse. Justering af smigvinkel (Fig. A) Smigvinklen kan justeres mellem 0° og 47°.

1. Løsgør knapperne til justering af smigvinkel

2. Indstil smigvinklen ved at hælde savskoen

, indtil mærket viser den ønskede vinkel på geringsskalaen

3. Stram knapperne til justering af smigvinkel

Udskiftning af savklinge (Fig. A–C) BEMÆRk: Det er ikke nødvendigt at fjerne den ydre klingeafskærmning

nedad, og anvend en sekskantnøgle, som findes i det forreste håndtag

, drej klingen, indtil låsepositionen er blevet fundet. BEMÆRk: Klingen

er nu låst, og kan ikke drejes med hånden.

6. Anvend en sekskantnøgle til at dreje klingens

7. Fjern den udvendige flange

og den brugte klinge

8. Udskift den udvendige flange

og klingens fastspændingsskrue (24). Drej skruen med uret medhånden. BEMÆRk: Drejeretningen for savklingen og drejeretningen for dyksaven SKAL være den samme.

9. Spænd klingens fastspændingsskrue godt fast vha.

mod uret, indtil det stopper.

11. Bevæg dyksaven tilbage til toppositionen.

12. Skub dyk-udløseren

fremad, for at tage klingen ud af klingeskift modus. Justering af spaltekniven (Fig. A–C) Mhp. korrekt justering af spaltekniv

, se ill. C. Justér spalteknivens spillerum efter udskiftning af savklingen, eller når det er nødvendigt.

1. Følg Udskiftning af savklinge trin 1–5.

3. Spænd justeringsskruen

mod uret, indtil det stopper.

5. Bevæg dyksaven tilbage til toppositionen.

6. Skub dyk-udløseren

fremad, for at tage klingen ud af klingeskift-modus. Justering af skæredybde (Fig. D) Skæredybden kan sættes til 0–59 mm, når styreskinnen ikke er monteret; med styreskinnen monteret: 0–55 mm.

og flyt viseren for at opnå den rette skæredybde.

BEMÆRk: De bedste resultater opnås ved at lade savklingen stikke ca. 3 mm ud fra arbejdsemnet (Fig.D). BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser.15 DANSK Korrekt håndposition (Fig. E)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludseligreaktion. Det er nødvendigt at placere den ene hånd på det forreste håndtag

, og den anden hånd på hovedhåndtaget

for korrekt håndposition. Tænde- og slukkefunktion (Fig. A) Tryk på tænd/sluk-kontakten

for at tænde for dyksaven. Styring af værktøjet (Fig. A, E, F)

• Fastgør ALTID arbejdsemnet på en sådan måde, at det ikke kan flytte sig, mens der saves.

• SKUB ALTID maskinen fremefter. TRÆK ALDRIG maskinen tilbage mod dig selv.

• BRUG ALTID dyksaven med begge hænder. Sæt en hånd på hovedhåndtaget

og den anden hånd på fronthåndtaget

• BRUG ALTID klemmen til at holde skinnen ind mod arbejdsemnet.

• Brug en korrekt håndposition til at styre saven korrekt.

viser skærelinjen for 0° og 47° snit (uden styreskinne).

• Det bedste resultat opnås ved at fastspænde arbejdsemnet med bunden i vejret. Tilskæring

1. Placér maskinen med den forreste del af savskoen

2. Skub dyk-udløseren

3. Pres saven nedad for at indstille skæredybden og skub den

fremad i skæreretningen. Dyksnit

ADVARSEL: For at undgå tilbageslag SKAL følgende instruktioner overholdes ved dyksnit:

• Tænd for maskinen og tryk langsomt saven ned i den fastsatte dykkedybde og skub fremefter i skæreretningen. Skæreindikatorerne

viser savklingens absolutte forreste og bageste skærepunkter (dia. 165 mm) ved maksimal skæredybde og brug af styreskinne.

• Hvis der opstår tilbageslag under dyksnittet, drejes anti-tilbageslagsknappen

mod uret, så den frigøres fra skinnen.

, der leveres i forskellige længder, bidrager til at lave præcise, rene snit og beskytter samtidig arbejdsemnets overflade mod skade. Der kan - ved kombination med yderligere tilbehør - udføres præcist vinklede snit, geringssnit og tilpasningsarbejde med styreskinnesystemet. Det er vigtigt at fastgøre arbejdsemnet med klemmer for at opnå et sikkert greb og et sikkert arbejdsmiljø. Føringsspillerummet for dyksaven skal være meget lille for at sikre de bedste saveresultater, og den kan indstilles med de to skinnejusteringsknapper

1. Frigør skruen inde i skinnejusteringsknapperne

4. Hold skinnejusteringsknappen på plads, og lås skruen igen.

er udstyret med en anti-splintskærm

befinder sig på hver kant af styreskinnen (

, Fig. G). Formålet med denne anti-splintskærm er at forsyne brugeren med en synlig klingeskærelinje, mens det mindsker flis, der forekommer langs med arbejdsemnets skærekant under skæring. VIGTIGT: Læs ALTID instruktionerne til føringsskinnesystemet og følg dem, inden splintskærmen skæres!

1. Indstil hastigheden for dyksaven til niveau 7.

2. Placér føringsskinnen

på et stykke affaldstræ. Brug en klemme til at sikre, at styreskinnen er forsvarligt sat fast på arbejdsemnet. Dette sikrer præcision.

3. Indstil dyksaven til en skæredybde på 5 mm.

4. Placér saven ved den bagerste ende af føringsskinnen.

5. Tænd for saven, pres den nedad for at indstille skæredybden

og skær anti-splintskærmen

for den fulde længde i en kontinuerlig bevægelse. Anti-splintskærmen svarer nu præcist til klingens skærelinje. For at trimme anti-splint-skærmen på den anden side af styreskinnen, skal saven fjernes fra skinnen, og skinnen drejes 180°. Gentag trinene 1 til 4. BEMÆRK: Hvis det ønskes kan anti-splintskærmen skråstilles til 45°, gentag derefter trinene 1 til 4. Dette giver mulighed for at skære parallelle snit på den ene side af skinnen, og den anden side af skinnen er indstillet til 45° smigskæring (Fig. H). BEMÆRK: Hvis anti-splintskærmen er trimmet til parallelskæring på begge sider, så vil klingen ikke køre igennem til kanten af anti-splintskærmen, når enheden er savet i smig. Det er fordi,16 Dansk at fikspunktet for enheden i smig ikke er stationært, og klingen kører ud, når enheden er i smig.

ADVARSEL: Fastgør ALTID styreskinnen med en klemme for at mindske risikoen for personskade. Hastighedsjustering (Fig. A) Hastigheden kan reguleres mellem 2500 og 4200 /min ved hjælp af hastighedshjulet

. Det gør det muligt at optimere skærehastigheden, så den passer til materialet. Se følgende diagram for valg af materialetype og hastighedsinterval. Materialetypen, der skal saves i Hastigheds- interval Træ (hårdt, blødt) 3–7 Spånplader 4–7 Lamineret træ, møbelplader, finerede og belagte plader 2–7 Papir og karton 1–3 Tilskæring af dør (Fig. I)

1. Anbring dyksaven med yderskærmen

på en ren, jævn overflade.

ADVARSEL: Risiko for indånding af støv. For at mindske risikoen for personskade, skal du ALTID bære en godkendt støvmaske. Dit værktøj er udstyret med en støvudsugningsport

Med støvopsamlingsadaptoren kan du tilsluttet værktøjet til en udvendig støvopsamler enten ved brug af AirLockô systemet (DWV9000-XJ) eller et standard 35mm støvopsamlingsudstyr.

ADVARSEL: Brug ALTID en støvsudsuger, der er fremstillet i overensstemmelse med de gældende bestemmelser vedrørende støvudsugning ved savning af træ. Vakuumslanger til de fleste støvsugere vil passe direkte ind i støvudsugningsudgangen. VEDLIGEHOLDELSE Dit DeWALT -elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for alvorlige kvæstelser, anbring forlæns-/baglænsknappen i startspærreposition eller slå værktøjet fra og frakobel batteripakken, før der foretages nogen justeringer, eller der af-/påmonteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser. Der kan ikke udføres service på opladeren ellerbatteripakken. Smøring Dette elektriske værktøj skal ikke smøresyderligere. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT , ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales

• Sørg for, at batteripakken er helt afladet og tag den derpå ud afværktøjet.

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten ogledningen.
