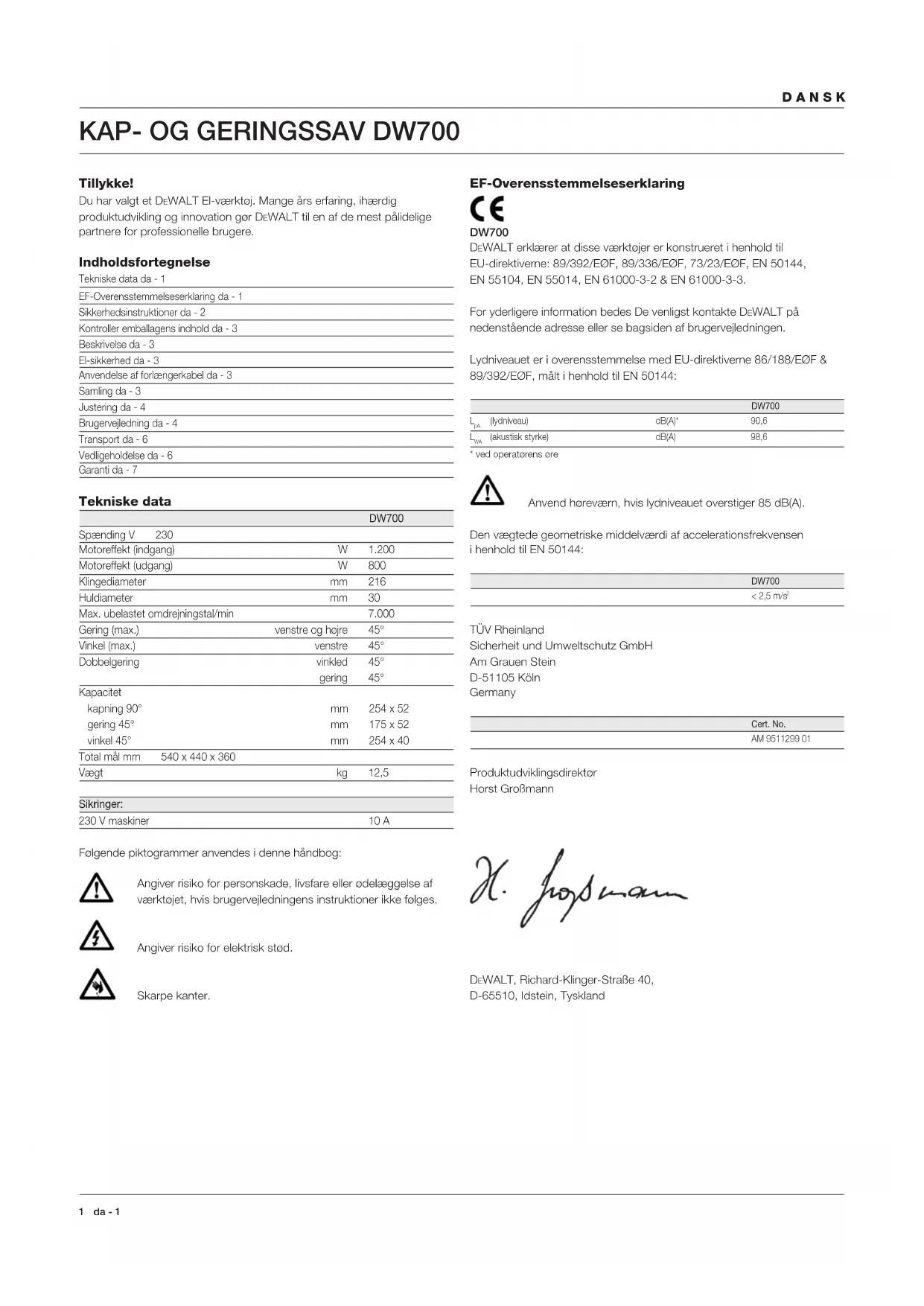

BRUGSANVISNING DW700 DEWALT

Tillykke! Du har valgt et DEWALT El-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT til en af de mest pålidelige partnere for professionelle brugere. Indholdsfortegnelse Tekniske data da - 1 EF-Overensstemmelseserklaring da - 1 Sikkerhedsinstruktioner da - 2 Kontroller emballagens indhold da - 3 Beskrivelse da - 3 El-sikkerhed da - 3 Anvendelse af forlængerkabel da - 3 Samling da - 3 Justering da - 4 Brugervejledning da - 4 Transport da - 6 Vedligeholdelse da - 6 Garanti da - 7 Tekniske data DW700 Spænding V 230 Motoreffekt (indgang) W 1.200 Motoreffekt (udgang) W 800 Klingediameter mm 216 Huldiameter mm 30 Max. ubelastet omdrejningstal/min 7.000 Gering (max.) venstre og højre 45° Vinkel (max.) venstre 45° Dobbelgering vinkled 45° gering 45° Kapacitet kapning 90° mm 254 x 52 gering 45° mm 175 x 52 vinkel 45° mm 254 x 40 Total mål mm 540 x 440 x 360 Vægt kg 12,5 Sikringer: 230 V maskiner 10 A Følgende piktogrammer anvendes i denne håndbog: Angiver risiko for personskade, livsfare eller ødelæggelse af værktøjet, hvis brugervejledningens instruktioner ikke følges. Angiver risiko for elektrisk stød. Skarpe kanter. EF-Overensstemmelseserklaring DW700 DEWALT erklærer at disse værktøjer er konstrueret i henhold til EU-direktiverne: 89/392/EØF, 89/336/EØF, 73/23/EØF, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. For yderligere information bedes De venligst kontakte DEWALT på nedenstående adresse eller se bagsiden af brugervejledningen. Lydniveauet er i overensstemmelse med EU-direktiverne 86/188/EØF & 89/392/EØF, målt i henhold til EN 50144: DW700

(akustisk styrke) dB(A) 98,6* ved operatørens øre Anvend høreværn, hvis lydniveauet overstiger 85 dB(A). Den vægtede geometriske middelværdi af accelerationsfrekvensen i henhold til EN 50144: DW700< 2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Cert. No.AM 9511299 01 Produktudviklingsdirektør Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, TysklandDANSK da - 2 2 Sikkerhedsinstruktioner Læs brugsanvisningen igennem, inden maskinen tages i brug. Opbevar brugsanvisningen let tilgængeligt, så alle, der bruger maskinen, har adgang til brugsanvisningen. Foruden nedenstående instruktioner, bør Arbejdstilsynets regler altid følges. ADVARSEL! Når man anvender elværktøj, skal følgende grundlæggende sikkerhedsinstruktioner altid følges for at nedsætte risikoen for elektriske stød, personskader og brand. 1 Brug høreværn Lydniveauet ved bearbejdning af forskellige materialer kan variere, af og til overstiger niveauet 85 dB(A). For at beskytte sig selv, skal man altid anvende høreværn. 2 Hold arbejdsområdet i orden Uordentlige arbejdsområder og arbejdsbænke indbyder til skader. 3 Tænk på arbejdsmiljøets indflydelse Udsæt ikke elværktøj for regn. Anvend ikke elværktøj på fugtige eller våde pladser. Sørg for en god belysning over arbejdsområdet. Anvend ikke elværktøj i nærheden af let antændelige væsker eller gasser. 4 Beskyt dig mod elektriske stød Undgå kropskontakt med dele, der har jordforbindelse (f.eks. rør, radiatorer, komfurer, køleskabe). Ved ekstreme arbejdsforhold (f.eks. høj fugtighed, forekomst af metalstøv osv.) kan den elektriske sikkerhed øges ved at tilkoble en fejlstrømsafbryder. 5 Hold børnene på afstand Lad ikke børn komme i berøring med værktøjet eller forlængerledningen. Det er påkrævet at holde børn under 16 år under opsyn. 6 Opbevar værktøj sikkert Når elværktøjet ikke anvendes, skal det opbevares på et tørt, højt placeret sted, låst inde, uden for børns rækkevidde. 7 Overbelast ikke elværktøj Man arbejder bedre og mere sikkert inden for det anførte effektområde. 8 Brug det rigtige elværktøj Tving ikke elværktøj til at udføre arbejde, som er beregnet til kraftigere værktøj. Brug ikke værktøj til formål, det ikke er beregnet til, brug f.eks. ikke en håndrundsav til at save kviste eller brænde. 9 Klæd dig rigtigt på Bær ikke løst hængende tøj eller smykker. De kan sidde fast i bevægelige dele. Gummihandsker og skridsikre sko anbefales ved udendørs arbejde. Brug hårnet, hvis du har langt hår. 10 Brug beskyttelsesbriller Brug beskyttelsesbriller for at forhindre, at du får støv i øjnene, hvilket kan forårsage skade. Hvis der opstår meget støv, bruges også støvmaske. 11 Ledningen må ikke mishandles Bær aldrig værktøjet i ledningen og træk ikke i ledningen for at tage kontakten ud af stikket. Udsæt ikke ledningen for varme, olie eller skarpe kanter. 12 Sæt arbejdsemnet fast Brug skruetvinger eller skruestik for at spænde arbejdsemnet fast. Det er sikrere end at bruge hånden, og du får begge hænder fri til arbejdet. 13 Stræk dig ikke for meget Sørg for, at du altid har sikkert fodfæste og balance. 14 Vedligehold værktøjet omhyggeligt Hold værktøjet skarpt og rent. Følg instruktionerne med hensyn til pasning og udskiftning af tilbehør. Kontroller elværktøjets ledning regelmæssigt og få den repareret hos et autoriseret serviceværksted, hvis den er beskadiget. Kontroller forlængerledninger regelmæssigt og udskift dem, hvis de er beskadigede. Hold håndtagene tørre, rene og fri for olie og fedt. 15 Tag kontakten ud af stikket når elværktøjet ikke er i brug, inden service og ved udskiftning af tilbehør 16 Fjern nøglerne Kontroller at nøgler og justerværktøj er fjernet fra elværktøjet, inden det startes. 17 Undgå utilsigtet start Bær ikke tændt elværktøj med fingeren på afbryderen. Sørg for, at afbryderen er slået fra, når du sætter kontakten i stikket. 18 Forlængerledninger udendørs Udendørs må der kun anvendes forlængerledninger, der er godkendt til udendørs brug og mærkede til dette. 19 Vær opmærksom Se på det, du gør. Brug din sunde fornuft. Brug ikke elværktøjet, når du er træt. 20 Kontroller elværktøjet for skader, inden du tilslutter ledningen til vægstikket Inden fortsat brug af elværktøjet, skal eventuelle beskadigede sikringsanordninger og andre defekte dele kontrolleres nøje for at finde ud af, om de fortsat kan fungere rigtigt og udføre den planlagte funktion. Kontroller at de bevægelige dele fungerer upåklageligt og ikke klemmer, at ingen dele er gået i stykker, at alle dele er rigtigt monterede, og at andre forhold, der kan påvirke driften, er i orden. En sikkerhedsanordning eller en anden del, som er beskadiget, skal repareres eller udskiftes af et autoriseret serviceværksted, hvis intet andet er anført i brugsanvisningen. Fejlbehæftede afbrydere skal udskiftes hos et autoriseret serviceværksted. Brug ikke elværktøjet, hvis afbryderen ikke kan kobles til eller fra. 21 For din personlige sikkerhed Brug kun tilbehør og dele, der er anbefalet i brugsanvisningen og katalogerne. Anvendelsen af andet værktøj eller tilbehør end det, der anbefales i brugsanvisningen eller katalogerne kan medføre risiko for personskader. 22 Få dit værktøj repareret hos et autoriseret DEWALT serviceværksted Dette elværktøj overholder de relevante sikkerhedsforskrifter. For at undgå fare, må reparationer af eludstyr kun foretages af autoriserede elektrikere. Supplerende sikkerhedsregler for geringssave

• Kontrollér, at savklingen roterer den rigtige vej. Kontrollér, at klingen er skarp. Anvend ikke mindre eller større savklinger end anbefalet. Se de tekniske specifikationer vedrørende savklingens diameter.

• Kontrollér, at alle låseskruer og spær er spændt, inden du starter saven.

• Kontrollér med jævne mellemrum, at motorens luftindtag er frie for støv og spåner.

• Tag stikket ud af kontakten, inden du starter vedligeholdelse eller udskifter savklingen.

• Læs brugsanvisningen inden du anvender tilbehør til saven. Fejlagtig brug af tilbehør kan medføre materialskader.

• Sørg for, at motoren har opnået fulde omdrejninger, inden savningen påbegyndes.

• Løft savhovedet op fra savsnittet, inden du slipper strømafbryderen.

• Prøv ikke at standse motorakslen ved at holde et emne mod ventilatoren.

• Hold hænderne væk fra savklingen, når strømmen er tilsluttet.

• Sav ikke meget små stykker.

• Forsøg aldrig at standse savklingen ved at presse et emne mode den roterende savklinge. De kan medføre alvorlige personskader.

• Anvend aldrig beskadigede savklinger.

• Anvend ikke slibeskiver.

• Brug ikke maskinen til at save i ferrometaller, ikke-ferrometaller eller murværk. Anden fare Følgende risici er forbundet med anvendelsen af geringssave: Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er: - Høreskader. - Risiko for uheld med de roterende savklingers uafdækkede dele. - Risiko for skade under udskiftning af klinger. - Risiko for at få fingrene i klemme under åbning af afskærmningen.3 da - 3 DANSK - Helbredsrisiko ved indånding af træstøv, der udvikles under savning, især fra eg, bøg og MDF. Kontroller emballagens indhold Emballagen indeholder: 1 Delvis samlet maskine 1 Umbrachonøgle 1 Stiftnøgle 1 216 mm TCT savklinge 2 Låseskruer 1 Indsatsanslag (med 2 skruer) 2 Udsugningsmundstykker 1 Brugervejledning 1 Tegning

• Kontroller, at værktøjet, komponenter eller tilbehør ikke er blevet beskadiget under transporten.

• Tag dig tid til at læse og forstå denne brugervejledning, før du tager værktøjet i brug.

• Tag forsigtigt saven ud af emballagen. Beskrivelse (fig. A1 & A2) Din DEWALT kap- og geringssav er udviklet til professionelt brug. Dette højpræcisionsværktøj kan hurtigt og nemt indstilles til lodret kapning, vinklet kapning, geringskapning eller dobbeltgering. Hvis arbejdsemnet anbringes på et stykke træ, øges kapaciteten til 300 mm.

1 Afbryder 2 Spærre til savhovedet 3 Bærehåndtag 4 Fikseret klingeskærm 5 Ydre flange 6 Låseskrue til savklingen 7 Nederste klingeskærm 8 Indsatsanslag 9 Fast bord 10 Savspor 11 Spærretap til fast stop 12 Geringslås 13 Svingbart bord/geringsarm 14 Geringsskala 15 Anslag 16 Øverste udsugningsmundstykke

17 Nederste udsugningsmundstykke 18 Krog til savhovedet 19 Smiglås 20 Vinkelskala 21 Huller til montering af saven på bænk 22 Transportspærre 23 Styrestænger 24 Låseskrue til savhovedets gang Ekstraudstyr

25 Endestykke 26 Støttestænger 27 Emnestøtte 28 Klemme til emne 29 Svingbart emnestop 30 Justerbart stativ 760 mm (max. højde) 31 Støtteben

32 Længdestop til små arbejdsemner (kan kun anvendes sammen med støttestængerne [26])

31 Støtteben 33 Rullebord El-sikkerhed Elmotoren er kun beregnet til én spænding. Kontroller, at strømforsyningen svarer til spændingen på typeskiltet. Udskiftning af kabel eller stik Ved udskiftning af kablet eller af stikket skal den bortskaffes på sikker måde. Et stik med blottede kobberledere er farlig, hvis den sættes i en strømførende kontakt. Anvendelse af forlængerkabel Hvis der skal bruges forlængerkabel, skal der anvendes et kabel svarende til maskinens strømforbrug. (Se de tekniske specifikationer.) Den mindste lederstørrelse er 1,5 mm

Ved anvendelse af en kabeltromle, skal kablet altid vindes helt ud. Samling Træk stikket ud af stikkontakten inden samling. Motoren og skærmene er allerede monteret på bordet fra fabrikken. Støvudsugning DE7777 (ekstraudstyr) (fig. B)

• Fastgør slangerne (34) på mundstykkerne (16) og (17).

• Tilslut slangerne til 3-vejsadapteren (36) med hjælp af adapterne (35) og luk det tredje hul op.

• Når muligt brug en udsuger, der opfylder de gældende bestemmelser vedrørende støvudsugning. Montering af indsatsanslaget (fig. A2 & C) Anvend geringsanslaget til alle savninger!

• Tryk savhovedet ned, træk transportspærren (22) ud og løft savhovedet op igen (fig. A2).

• Indsæt skruerne (37) og (38) og skiverne (39) i hullerne (40) som vist for at montere indsatsanslaget (8) (fig. C). Ledningsklemme (fig. D)

• Anbring ledningen (41) i ledningsklemmen (42). Sørg for, at ledningen efter klemmen er lang nok, så savhovedet kan bevæges frit. Montering på arbejdsbænk (fig. E) Saven kan placeres på alle plane og stabile underlag. Men det er bedst at montere saven i en arbejdshøjde på 700 til 750 mm.

• Sæt de to låseskruer (43) i de to huller (21).

• Saven skal stå stabilt, så den ikke flytter sig. Montering af savklingen (fig. A1 & F) Tænderne på en ny klinge er meget skarpe og kan være farlige.DANSK da - 4 4

• Hold den ydre flange (5) med stiftnøglen (44).

• Anbring den nye savklinge (45) på skulderen (46) på den indre flange (47) og kontroller, at de nederste savtænder peger mod anslaget (væk fra operatøren).

• Genanbring den ydre flange (5) og kontroller, at styresporene (48) sidder rigtigt på plads, et på hver side af motoren.

• Spænd savklingens låseskrue (6) ved at dreje mod uret samtidigt med, at du holder savklingen med stiftnøglen (44). Justering Træk stikket ud af stikkontakten inden justering. Din geringssav var korrekt justeret fra fabrikken. Hvis justering er nødvendig på grund af transport eller håndtering, eller af andre grunde skal nedenstående vejledning følges. Når disse justeringer er gennemført, skal de ikke ændres igen. Justering af styrestængerne til konstant savdybde (fig. A1, G1 & G2) Savklingen skal rotere frit i en konstant savdybde i hele bordets længde og uden at røre det faste bord ved enden af savsporet eller ved den bevægelige arms front. For at opnå dette, skal styrestængerne være helt parallelle med bordet, når savhovedet er i laveste stilling.

• Tryk den kombinerede nederste klingeskærm og spærren til savhovedet ned (2) (fig. A1).

• Tryk savhovedet helt til bagerste position og mål afstanden mellem det bevægelige bord (13) og underkanten af den ydre flange (5) (fig. G1).

• Hold savhovedet helt nede og træk det hele vejen ud.

• Mål højden i fig. G1 igen. Begge måleresultater skal være ens. Indstil på følgende måde:

• Løsn låsemøtrikken (49) i beslaget (50) og juster skruen (51) efter behov, trin for trin (fig. G2).

• Spænd låsemøtrikken (49). Kontroller altid, at savklingen ikke rører ved bordet ved enden af savsporet eller ved den bevægelige arms front. Det er vigtigt at kontrollere dette både i 90° og 45° vinkel. Start ikke saven før dette er kontrolleret! Kontrol og justering af savklingen i forhold til anslaget (fig. A2 & H)

• Løsn geringslåsen (12) ved at dreje mod uret (fig. H).

• Træk hovedet ned og lås det i denne stilling vha. transportspærren (22) (fig. A2).

• Løft spærretappen til fast stop (11) op og drej savhovedet til geringsposition 0°. Spænd geringslåsen (12) (fig. H).

• Kap et stykke træ med en bredde af min. 100 mm og kontrollér vinklen. Hvis savklingen ikke er præcist 90° i forhold til anslaget:

• Løsn geringslåsen (12) og låsemøtrikken (52) og drej den ekscentriske stift (53) til at justere vinklen.

• Spænd geringslåsen (12). Kontrol og justering af savklingen i forhold til savbordet (fig. A2, J1 - J3)

• Pres savhovedet til højre for at sikre, at det er helt lodret og spænd smiglåsen (19) igen.

• Læg en vinkel (54) på bordet og mod savklingen (45) (fig. J1). Rør ikke ved klingens tænders spidser med vinklen. Indstil på følgende måde:

• Hvis ikke, løsnes de to skruer (57) og skalaen (20) flyttes efter behov. Spænd de to skruer. Kontrol og justering af vinklen (fig. A2, J2 & K)

• Løsn smiglåsen (19) (fig. A2).

• Flyt savhovedet til venstre, så meget som muligt.

• Kontrollér, at vinklen er nøjagtigt 45°. Anvend en vinkelmåler (fig. K).

• Hvis justering er nødvendig, løsn låsemøtrikken (58) og drej vinkeljusteringsskruen (59) efter behov (fig. J2). Under justeringen kan det være nyttigt at holde savhovedet for derved at lette vægten. På den måde bliver det nemmere at justere skruen. Brugervejledning

• Overhold altid sikkerhedsinstruktionerne og gældende foreskrifter.

• Sørg for at materialet, der skal saves, er godt fastspændt.

• Pres kun ganske lidt med værktøjet og undgå at presse sidelæns.

• Undgå overbelastning. Før værktøjet tages i brug:

• Monter en passende savklinge. Brug ikke for slidte savklinger. Den maksimale omdrejningshastighed for værktøjet må ikke overstige savklingens maksimale omdrejningshastighed.

• Forsøg ikke at save for små genstande.

• Lad klingen save frit. Pres ikke.

• Lad motoren nå op på fuld hastighed før savningen påbegyndes.

• Se til at alle låseknopper og klemmehåndtag er spændte. Tænd og sluk (ON/OFF) (fig. L)

• Afbryderen kan ikke låses fast. Snitkvalitet Ethvert snits glathed afhænger af en række forskellige variable, f.eks. det anvendte materiale. Hvis man ønsker et så glat snit som muligt med henblik på støbning eller anden form for præcisionsarbejde, vil man opnå de ønskede resultater ved at anvende en skarp (60 tands karbid) klinge og en langsom, jævn savehastighed. Sørg for at materialet ikke bevæger sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen løsnes. Hvis der opstår små træfibre bagest på arbejdsemnet, kan man sætte et stykke tape på træemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, når savningen er udført. Geringsindstilling (fig. A1 & M) Geringsarmen kan indstilles på 0°, 15°, 22,5°, 30° og 45° til venstre og højre. Positionen på 30° har en indsats (60) for at få 30° eller 31,6° (fig. M).

• Juster geringsarmen (13) ved at flytte armens kant til det ønskede mærke på skalaen. - til højre for 0°: juster armens venstre kant med mærken - til venstre for 0°: juster armens højre kant med mærken Kontrollér, at afsavede stykker ikke klemmes fast mellem klingen og anslaget. Afkapningsvinklen skal være større end 90° for at undgå, at det afsavede stykke følger med i klingens rotationsretning. Indstilling af vinklen (fig. A2)

• Sæt geringsarmen på 0° og spænd geringslåsen.

• Anbring træemnet mod anslaget.

• Tag fat i bærehåndtaget (3) og tryk spærren til savhovedet (2) ned for at frigøre det. Tryk afbryderen (1) ind for at starte motoren. Det anbefales at starte savsnittet nær ved anslaget (fig. N).

• Tryk savhovedet ned, så savklingen kan save gennem emnet. Lad savklingen gøre arbejdet. Tryk ikke for hårdt.

• Når savhovedet er trykket helt ned, trækkes det mod dig for at fuldføre savsnittet.

• Når savsnittet er udført, slippes afbryderen og spærren til savhovedet (2), og savhovedet trækkes op i øverste stilling.

• For nogle typer af plastikprofiler anbefales det at følge proceduren i omvendt rækkefølge.

• Den nederste klingeskærm er fremstillet til at lukke hurtigt, når spærren til savhovedet (2) slippes. Hvis den ikke lukker indenfor 1 sekund, skal saven efterses af et autoriseret DEWALT-serviceværksted. Lodret geringskapning (fig. A1 & O)

• Løsn geringslåsen (12) og løft spærretappen til fast stop (11) op (fig. A1).

• Flyt savhovedet til venstre eller højre til den ønskede vinkel (fig. O).

• Hvis der skal indstilles en mellemliggende vinkel holdes savhovedet godt fast og geringslåsen spændes i den ønskede vinkel.

• Kontrollér altid, at geringslåsen er spændt godt fast, inden savningen iværksættes.

• Fortsæt som ved lodret lige tværsnit. Ved gering af enden af et stykke træ med ringe afskæring placeres træstykket sådan at afskæringen sker på den side af klingen, med størst vinkel til anlægget: - venstre gering, afskæring til højre - højre gering, afskæring til venstre. Vinklet kapning (fig. A2 & P) Vinklerne kan indstilles fra 0° til 45° til venstre. Vinkler op til 45° kan kappes med geringsarmen mellem nul og maksimalt 45° til venstre eller højre.

• Løsn smiglåsen (19) og indstil vinklen som ønsket (fig. A2).

• Spænd smiglåsen (19) godt.

• Fortsæt som ved lodret lige tværsnit. Dobbeltgering (fig. Q1 & Q2) Dette er en kombination af en gering og et smig.Denne form for savning anvendes til at lave rammer eller kasser med vinklede sider som den, der er vist i fig. Q1. Hvis vinklerne varierer fra savning til savning, skal du kontrollere, at smiglåsen og geringslåsen er spændt godt fast. Disse låse skal efterspændes efter alle ændringer af vinkler.

• Diagrammet herunder er en hjælp ved valget af vinkel- og geringsindstilling ved dobbeltgering. Diagrammet læses som følger: Vælg den ønskede vinkel “A” (fig. Q2) på arbejdsemnet og find vinklen på cirkelbuen i diagrammet. Fra dette punkt følges tabellen nedad for at finde den rigtige vinkel og på tværs for at finde den rigtige geringsvinkel.

• Indstil saven på de fastsatte vinkler og lav et par prøvesnit.

• Forsøg at sætte de afskårne stykker sammen.

• Eksempel: For at lave en kasse med 4 sider og 30° udvendig vinkel (vinkel “A”, fig. Q2) anvendes den øverste cirkel til højre. Find 30° på cirkelskalaen.

• Følg den vandrette linie ud til siderne for at fastsætte savens geringsindstilling (23°).

• Følg på samme måde den lodrette linie op og ned for at fastsætte savens vinkelindstilling (40°).

• Sav altid i et prøvestykke for at kontrollere, at indstillingerne er rigtige. Skæring af ikke-jernmetaller Når man skærer i ikke-jernmetaller, må maskinen kun anvendes til geringssavning. Vi anbefaler, at smigsavning og kombinerede geringssnit ikke foretages med ikke-jernmetaller. Maskinen er ikke beregnet til at skære i jernmetaller.

• Brug altid en materialeklemme, når der skæres i ikke-jernmetaller. Man skal sikre sig, at arbejdsemnet er holdt forsvarligt fastklemt.

• Anvend kun savklinger, der er beregnet til at skære i ikke-jernmetaller.

• Når der bruges smøremidler, må der kun påføres voks eller smøremiddel på spray. Anvend ikke emulgeringsmidler eller lignende væsker.

• Tilslut en FI- eller DI-afbryder mellem maskinen og lysnettet for at undgå faren for stød (reststrøm)forårsaget af metalspåner. FI-afbryderen skal opfylde følgende specifikationer: anslået elektrisk spænding 230 V anslået strømstyrke 16 A reaktionstid < 15 ms sikringsstrøm 30 mA

• Udskift de korte standard-støttestænger, der følger med støttebenene, med støttestængerne fra rullebordet på den side, hvor bordet skal anvendes.

• Tryk den kombinerede nederste klingeskærm og spærren til savhovedet ned (2).

• Bær altid saven i bærehåndtaget (3). Vedligeholdelse Dit elværktøj er fremstillet til at kunne fungere i meget lang tid med mindst mulig vedligeholdelse. For at værktøjet skal kunne fungere tilfredsstillende hele tiden, er det dog vigtigt, at værktøjet behandles korrekt og rengøres jævnligt. Smøring Dit elværktøj kræver ingen ekstra smøring. Rengøring Hold ventilationshullerne åbne og rengør maskinhuset jævnligt med en blød klud. Opslidt værktøj og miljøet Når din maskine er slidt op, beskyt da naturen ved ikke at kaste den bort sammen med almindeligt affald. Aflever den til et opsamlingssted i din kommune eller til et DEWALT serviceværksted. DEWALT service Skulle der opstå fejl på produktet, indlever det altid til et autoriseret serviceværksted. Se aktuelt katalog/prisliste om yderligere information eller kontakt DEWALT. På grund af forskning og udvikling kan ovenstående specifikationer ændres, hvilket ikke meddeles separat. DI-afbryderen skal opfylde følgende specifikationer: DIN VDE 0661 anslået elektrisk spænding 230 V anslået strømstyrke 16 A sikringsstrøm 30 mA afbrydelse af alle poler L+N+PE PE-overvågning svagstrømsudløsning Ekstraudstyr Støvudsugning Trevejs spånudsugningsudstyr DE7777 med 3 slanger, en 3-vejsadapter og montagestykker fås som ekstraudstyr for optimal spånudsugning. Fastspænding af arbejdsemnet (fig. A3) Brug altid en materialeklemme, når der skæres i ik-jernmetaller.

• I de fleste tilfælde er savklingens bevægelse nok til at holde emnet på plads mod anslaget.

• Hvis materialet har tendens til at løfte sig op eller bevæge sig væk fra anslaget, kan man gøre brug af en klemme, der fås som tilbehør (28). Savning af korte arbejdsemner (fig. A3) Vi anbefaler brug af længdestop (32) både til seriearbejde og til korte arbejdsemner af forskellige længde. Længdestoppet kan kun anvendes sammen med et par ekstra støttestænger (26). Savning af lange arbejdsemner (fig. A3) Anvend altid støtter til lange arbejdsemner. Fig. A3 viser den ideelle opstilling til savning af lange arbejdsemner, når saven anvendes fritstående (alt udstyr fås som tilbehør). Dette udstyr (med undtagelse af støttebenene og materialeklemmen) er nødvendigt på indgangs- og på udgangssiden. - Støtteben (31) (med montagevejledning). - Støttestænger (500 eller 1.000 mm) (26). - Stativ (30) til støttestængerne. Anvend ikke støttestængerne til at støtte maskinen! Støttestængerne kan justeres i højden. - Emnestøtter (27). - Endestykke (25) til støtte af støttestængerne (også når der arbejdes på en eksisterende bænk). - Klemme (28). - Svingbart emnestop (29).

• Anbring saven på støttebenene og monter støttestængerne.

• Skru emnestøtterne (27) godt fast på støttestængerne (26). Klemmen (28) fungerer nu som længdestop.

• Anvend det svingbare stop (29) til at justere længden af middel lange og lange arbejdsemner. Det kan justeres sidelæns og svinges væk, når det ikke anvendes. Anvendelse af rullebord (fig. A3 & A5) Rullebordet (33) gør håndteringen af store og lange emner af træ meget nem (fig. A5). Det kan kobles til både højre og venstre side af saven. Rullebordet kan kun anvendes sammen med ekstra støtteben (fig. A3). Monter rullebordet i henhold til den vejledning, der følger med støttebenene.GARANTI

• 30 DAGE TILFREDS-KUNDE GARANTI • Fuld tilfredshed eller pengene tilbage. Hvis du ikke er helt tilfreds med din DEWALT-maskine, kan du returnere maskinen til forhandleren inden 30 dage efter købet og få dine penge refunderet eller værktøjet ombyttet. Maskinen skal indleveres komplet, og købsnotaen skal forevises.

• 1 ÅRS FRI VEDLIGEHOLDELSESSERVICE • Vedligeholdelsen eller service af din DEWALT-maskine inden for de første 12 måneder efter købet er gratis hos vore autoriserede serviceværksteder. Fri forebyggende service omfatter arbejds- og reservedelsomkostninger, udgifter til tilbehør dækkes ikke. Husk at medbringe kvitteringen.

• ET ÅRS FULD GARANTI • Hvis en DEWALT-maskine bliver defekt på grund af materiale- eller produktionsfejl inden for de første 12 måneder fra købsdatoen, vil de defekte komponenter blive udskiftet gratis eller også udskiftes enheden uden beregning under følgende forudsætninger:

• At apparatet ikke er anvendt forkert.

• At der ikke er udført uautoriserede reparationer.

• At dateret købsnota forevises. Denne garanti tilbydes som en ekstra service og er et tillæg til forbrugerens øvrige rettigheder. Oplysninger om nærmeste DEWALT-autoriserede serviceværksted, se aktuelt katalog for videre information eller kontakt DEWALT. Importør i Danmark: Black & Decker DANSK 7 da - 7DEUTSCH de - 1 8

• Kontroller at alle lås og sperrer er dratt til før du starter sagen.
