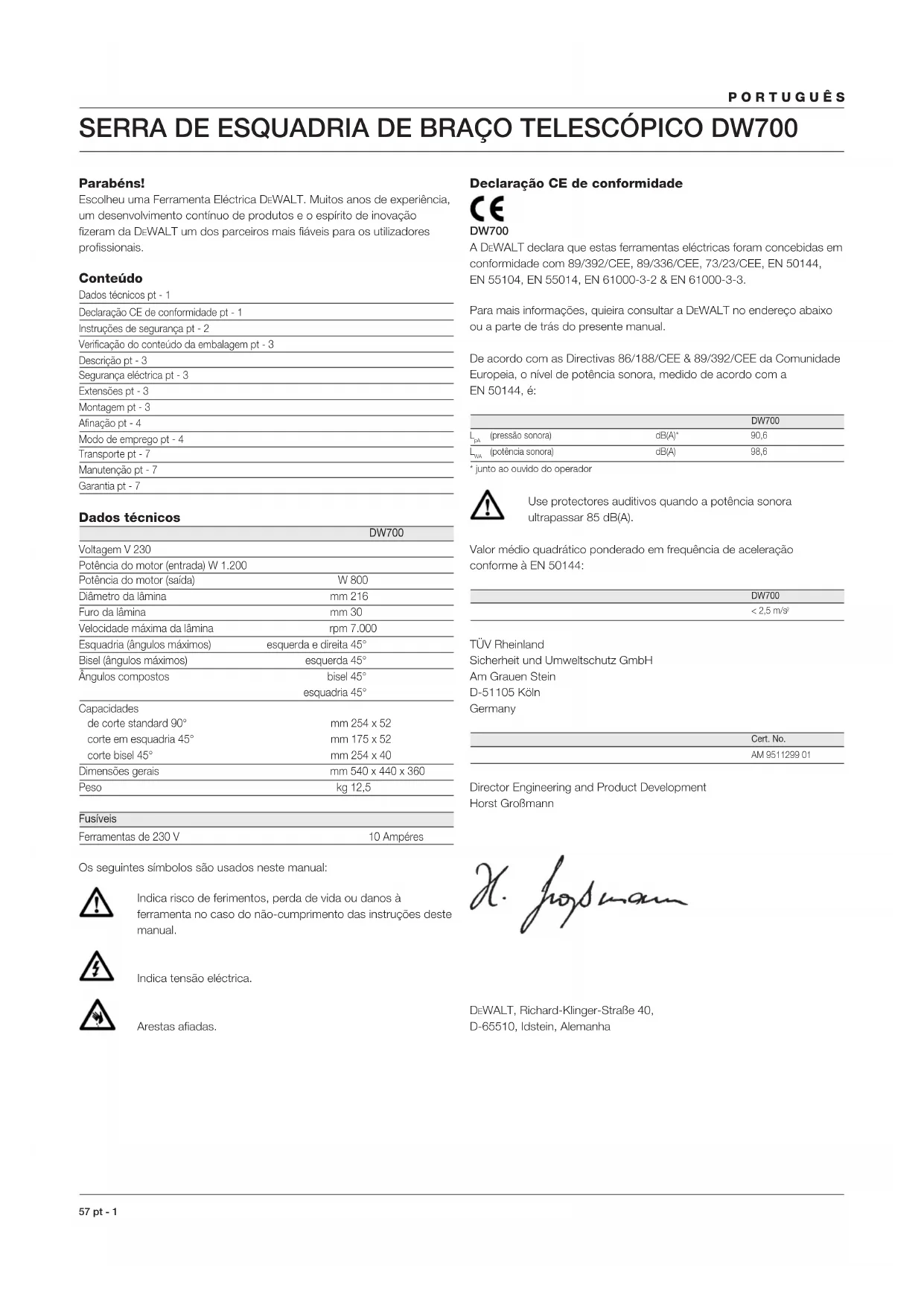

MANUAL DE UTILIZADOR DW700 DEWALT

• Kvittering kan fremlegges. Denne garantien er i tillegg til kjøperens rettigheter i henhold til Kjøpsloven. Adresse til nærmeste DEWALT autoriserte serviceverksted finner du i DEWALT katalogen, eller ved å kontakte DEWALT. Importør i Norge: Black & Decker (Norge) A/S NORSK no - 7 56PORTUGUÊS 57 pt - 1 SERRA DE ESQUADRIA DE BRAÇO TELESCÓPICO DW700 Parabéns! Escolheu uma Ferramenta Eléctrica DEWALT. Muitos anos de experiência, um desenvolvimento contínuo de produtos e o espírito de inovação fizeram da DEWALT um dos parceiros mais fiáveis para os utilizadores profissionais. Conteúdo Dados técnicos pt - 1 Declaração CE de conformidade pt - 1 Instruções de segurança pt - 2 Verificação do conteúdo da embalagem pt - 3 Descrição pt - 3 Segurança eléctrica pt - 3 Extensões pt - 3 Montagem pt - 3 Afinação pt - 4 Modo de emprego pt - 4 Transporte pt - 7 Manutenção pt - 7 Garantia pt - 7 Dados técnicos DW700 Voltagem V 230 Potência do motor (entrada) W 1.200 Potência do motor (saída) W 800 Diâmetro da lâmina mm 216 Furo da lâmina mm 30 Velocidade máxima da lâmina rpm 7.000 Esquadria (ângulos máximos) esquerda e direita 45° Bisel (ângulos máximos) esquerda 45° Ângulos compostos bisel 45° esquadria 45° Capacidades de corte standard 90° mm 254 x 52 corte em esquadria 45° mm 175 x 52 corte bisel 45° mm 254 x 40 Dimensões gerais mm 540 x 440 x 360 Peso kg 12,5 Fusíveis Ferramentas de 230 V 10 Ampéres Os seguintes símbolos são usados neste manual: Indica risco de ferimentos, perda de vida ou danos à ferramenta no caso do não-cumprimento das instruções deste manual. Indica tensão eléctrica. Arestas afiadas. Declaração CE de conformidade DW700 A DEWALT declara que estas ferramentas eléctricas foram concebidas em conformidade com 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Para mais informações, quieira consultar a DEWALT no endereço abaixo ou a parte de trás do presente manual. De acordo com as Directivas 86/188/CEE & 89/392/CEE da Comunidade Europeia, o nível de potência sonora, medido de acordo com a EN 50144, é: DW700

(pressão sonora) dB(A)* 90,6

(potência sonora) dB(A) 98,6* junto ao ouvido do operador Use protectores auditivos quando a potência sonora ultrapassar 85 dB(A). Valor médio quadrático ponderado em frequência de aceleração conforme à EN 50144: DW700< 2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Cert. No.AM 9511299 01 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, AlemanhaPORTUGUÊS pt - 2 58 Instruções de segurança Quando usar Ferramentas Eléctricas, cumpra sempre os regulamentos de segurança aplicáveis no seu país para reduzir o risco de incêndio, de choque eléctrico e de ferimentos. Leia as seguintes instruções de segurança antes de tentar utilizar este produto. Guarde estas instruções! Instruções gerais 1 Mantenha a área de trabalho arrumada As mesas e áreas de trabalho desarrumadas podem provocar ferimentos. 2 Cuide do ambiente da área de trabalho Não exponha Ferramentas Eléctricas à humidade. Ilumine bem as áreas de trabalho. Não utilize Ferramentas Eléctricas em presença de líquidos ou gases inflamáveis. 3 Tenha cuidado com os choques eléctricos Evite o contacto directo com superfícies ligadas à terra (p.ex. tubos, radiadores, fogões, frigoríficos). Nos casos de serviço sob condições extremas (tais como humidade elevada, execução de soldadura, etc.) a segurança eléctrica pode ser aumentada intercalando-se um transformador de separação ou um disjuntor de corrente de defeito (FI). 4 Mantenha as crianças afastadas Não deixe as crianças tocarem na ferramenta nem no cabo de extensão. As crianças com menos de 16 anos de idade devem ser vigiadas. 5 Cabos para uso exterior Quando as ferramentas se utilizarem no exterior, empregue sempre cabos previstos para uso no exterior. 6 Guarde as ferramentas que não estiverem a ser utilizadas Quando não forem utilizadas as Ferramentas Eléctricas, estas devem guardadas num sítio seco, fechado à chave e fora do alcance das crianças. 7 Vista-se de maneira apropriada Não use vestuário largo nem jóias porque podem prender-se numa peça móvel. Quando se trabalha no exterior, é de aconselhar o uso de luvas de borracha e de calçado antiderrapante. Cubra o cabelo se tiver cabelo comprido. 8 Utilize óculos de protecção Utilize também uma máscara no caso de os trabalhos produzirem pó. 9 Tenha cuidado com o ruído Tome medidas de protecção apropriadas se o nível do ruído exceder 85 dB(A). 10 Segure firmemente as peças de trabalho Utilize grampos ou um torno para segurar as peças a trabalhar. É mais seguro e permite manter as duas mãos livres para trabalhar. 11 Verifique a sua posição Mantenha sempre o equilíbrio. 12 Evite arranques acidentais Não transporte uma ferramenta ligada à rede com o dedo colocado no interruptor. Verifique se o interruptor está desligado ao ligar a ferramenta à rede. 13 Esteja atento Dê atenção ao que vai fazendo. Trabalhe com precaução. Não utilize ferramentas quando estiver cansado. 14 Desligue a ferramenta Desligue e espere até a ferramenta parar completamente antes de a deixar sem vigilância. Tire a ficha da tomada quando a ferramenta não estiver a ser utilizada, antes de proceder à manutenção ou à substituição de acessórios. 15 Tire as chaves de aperto Verifique sempre se as chaves de aperto foram retiradas da ferramenta antes de a utilizar. 16 Empregue as ferramentas apropriadas Neste manual indicam-se as aplicações da ferramenta. Não force pequenas ferramentas ou acessórios para fazer o trabalho duma ferramenta forte. A ferramenta trabalhará melhor e de uma maneira mais segura se for utilizada para o efeito indicado. AVISO O uso de qualquer acessório ou o uso da própria ferramenta, além do que é recomendado neste manual de instruções pode dar origem a risco de ferimento. 17 Não force o cabo eléctrico Nunca transporte a ferramenta pelo cabo e não puxe pelo cabo para tirar a ficha da tomada. Proteja o cabo contra o calor e evite o contacto com óleo e objectos cortantes. 18 Cuide das suas ferramentas com atenção Para uma maior rentabilidade, mantenha as ferramentas sempre afinadas e limpas. Cumpra as instruções relativas à manutenção e substituição dos acessórios. Verifique regularmente os cabos da ferramenta e, no caso de estes estarem danificados, mande-os consertar a um Centro de Assistência Técnica DEWALT. Verifique periodicamente os cabos de extensão e substitua-os se estiverem danificados. Mantenha os comandos secos, limpos e sem óleo ou gordura. 19 Verifique as peças danificadas Antes de utilizar a ferramenta, verifique cuidadosamente se esta apresenta sinais de danos de modo a assegurar um bom funcionamento e a obtenção do resultado desejado. Verifique o bom alinhamento e fixação das peças móveis e confirme a ausência de ruptura das peças. Verifique ainda se a montagem foi bem feita ou se existe qualquer outra condição que possa impedir que a ferramenta funcione bem. Mande consertar ou substituir os dispositivos de protecção ou outras peças danificadas conforme as instruções. Não utilize a ferramenta se o interruptor não estiver a funcionar. Mande substituir o interruptor num Centro de Assistência Técnica DEWALT. 20 Mande consertar a sua ferramenta por um Centro de Assistência Técnica DEWALT Esta Ferramenta Eléctrica está conforme às regulamentações de segurança que lhe dizem respeito. Para evitar qualquer perigo, a reparação de ferramentas eléctricas deverá estar fica exclusivamente a cargo de técnicos qualificados. Regras de segurança adicionais para Serras de Esquadria

• Certifique-se de que a lâmina roda no sentido correcto. Mantenha a lâmina afinada. Não utilize lâminas de diâmetro superior ou inferior ao recomendado. Para uma classificação correcta das lâminas verifique os dados técnicos.

• Certifique-se de que os punhos de aperto se encontram correctamente apertados antes de iniciar qualquer operação.

• Verifique periodicamente se as ranhuras de ventilação do motor estão limpas e sem aparas de madeira.

• Desligue a máquina antes de levar a cabo qualquer trabalho de manutenção ou quando pretender substituir a lâmina.

• Antes de utilizar qualquer acessório consulte o manual de instruções. A utilização incorrecta de um acessório pode causar danos.

• Permita que o motor alcance a velocidade máxima antes de executar um corte.

• Levante a lâmina do corte feito na peça antes de soltar o interruptor.

• Não encoste nenhum objecto à ventoinha com a finalidade de fixar o veio do motor.

• Nunca coloque as mãos na zona da lâmina quando a máquina estiver ligada à corrente eléctrica.

• Não tente cortar peças demasiadamente pequenas.

• Nunca tente parar bruscamente a lâmina, encostando contra ela qualquer ferramenta ou outro objecto; acidentes graves podem ser causados desta forma.

• Não corte metais ferrosos, não-ferrosos ou alvenaria.PORTUGUÊS 59 pt - 3 Riscos residuais Os riscos seguintes são inerentes à utilização de serras de esquadria: Apesar da aplicação dos regulamentos de segurança relevantes e da implementação de instrumentos de segurança, certos riscos residuais não podem ser evitados. Eles são: - Diminuição da audição - Risco de acidentes provocados pelas partes descobertas da lâmina rotativa. - Risco de ferimento ao mudar a lâmina. - Risco de apertão dos dedos ao abrir os resguardos. - Problemas de saúde provocados pela inalação do pó produzido aos serrar madeira, sobretudo carvalho, faia e MDF. Verificação do conteúdo da embalagem A embalagem contém: 1 Máquina parcialmente montada 1 Chave Allen 1 Chave de pinos 1 lâmina TCT de 216 mm 2 parafusos de fixação 1 embutido de guia (com 2 parafusos) 2 bocais para ligação a extractor de poeiras 1 Manual de instruções 1 Vista dos componentes destacados

• Verifique se a ferramenta, as peças ou os acessórios apresentam sinais de danos que possam ter ocorrido durante o transporte.

• Antes de utilizar a ferramenta, dedique o tempo necessário à leitura e compreensão deste manual.

• Retire cuidadosamente a serra da caixa. Descrição (fig. A1 & A2) A sua serra de corte em esquadria DEWALT foi desenvolvida para a utilização profissional. Esta máquina de grande precisão pode ser fácil e rapidamente ajustada para cortes seccionais, biselados, em esquadria ou em esquadria composta. Colocando a peça de trabalho em cima de um pedaço de madeira, aumentará a sua capacidade até 300 mm.

1 Interruptor ON/OFF 2 Alavanca de libertação de travamento da cabeça da serra 3 Punho da serra 4 Resguardo superior fixo 5 Falange exterior 6 Parafuso de fixação da lâmina 7 Resguardo inferior móvel 8 Embutido da guia 9 Base fixa 10 Ranhura para a inserção da lâmina 11 Alavanca de batente positivo 12 Botão de fixação do ângulo de corte em esquadria 13 Braço de esquadria/Mesa rotativa 14 Escala de ângulos de corte em esquadria 15 Guia 16 Bocal superior para ligação a extractor de poeiras

17 Bocal inferior para ligação a extractor de poeiras 18 Gancho de travamento da cabeça da serra 19 Fixação do ângulo em bisel 20 Escala de ângulos em bisel 21 Furos para fixação á bancada 22 Botão de travamento da posição inferior 23 Barras de translação 24 Fixação do braço de deslocamento Acessórios opcionais

25 Armação de suporte 26 Trilhos de guia de suporte 27 Placa de apoio do material 28 Grampo de fixação do material 29 Batente de rotação 30 Pé de suporte ajustável 760 mm (altura máxima) 31 Armação de suporte

32 Batente para peças de pequenas dimensões (para ser usado em conjunto com os trilhos de guia de suporte [26])

31 Armação de suporte 33 Mesa com rolos Segurança eléctrica O motor eléctrico foi concebido para uma única tensão. Verifique sempre se a tensão da rede corresponde à voltagem indicada na placa de identificação. Substituição do cabo ou ficha Ao substituir o cabo ou ficha, elimine-os de forma segura; uma ficha com condutores de cobre a descoberto é perigosa quando entra em contacto com uma tomada com corrente. Extensões Se fôr necessário um fio de extensão, use um cabo especial, conveniente para a corrente desta máquina (Veja os dados técnicos). A dimensão mínima do condutor é 1,5 mm

. No caso de se usar uma bobina, desenrole o cabo todo. Montagem Antes da montagem de acessórios tire sempre a ficha da tomada. O motor e resguardos estão totalmente montados na base. Extracção do pó DE7777 (opcional) (fig. B)

• Posicione as tubagens (34) nos bocais (16) e (17).

• Ligue as tubagens ao conector de 3 entradas (36) mediante os adaptadores (35) e rolhar o furo terceiro.

• Sempre que possível, use um extractor de poeiras de acordo com as directivas aplicáveis tendo em vista a emissão da serradura. Coloque o embutido da guia (fig. A2 & C) Use sempre o embutido de esquadria para todos os cortes!

• Puxe para baixo a cabeça da serra para destravar o botão de travamento inferior (22) e levante a cabeça da serra (fig. A2).

• Insira os parafusos (37) & (38) e as anilhas (39) nos furos (40) conforme ilustrado para montar o embutido da guia (8) (fig. C). Grampo do cabo (fig. D)

• Insira o cabo (41) no grampo do cabo (42). Deixe um comprimento suficiente de cabo de forma a permitir que a cabeça da máquina se desloque.pt - 4 60 PORTUGUÊS Montagem na bancada (fig. E) A sua serra pode ser montada em qualquer superfície lisa e estável. É aconselhável a sua instalação numa superfície com altura entre 700 a 750 mm.

• Insira os dois parafusos de fixação (43) nos dois furos (21).

• Instale sempre a serra fixamente de forma a impedir movimentos ou vibrações. Montagem da lâmina da serra (fig. A1 & F) Os dentes de uma lâmina nova são muito afiados e podem ser perigosos.

• Fixar a falange exterior (5) mediante a chave de pinos (44).

• Use a chave Allen de 6 mm para soltar o parafuso da lâmina (6) fazendo-o rodar no sentido dos ponteiros do relógio. Retire o parafuso da lâmina (6), a sua anilha e falange exterior (5) (fig. A1).

• Pressione a alavanca conjunta de libertação da cabeça e do resguardo inferior (2) para levantar o resguardo inferior da lâmina (7) e retirar a lâmina de corte (45).

• Instale a nova lâmina de corte (45) no encaixe (46) que existe na falange interior (47) certifique-se de que os dentes na parte inferior da lâmina estão apontados para a guia (e não para o operador).

• Recoloque a falange exterior (5), certificando-se de que as guias de posicionamento estejam encaixadas (48) correctamente, uma de cada lado do motor.

• Aperte o parafuso da lâmina (6) rodando-o no sentido contrário ao dos ponteiros do relógio enquanto segura a falange exterior mediante a chave de pinos. Afinação Antes da afinação, tire sempre a ficha da tomada. A sua Serra de Esquadria foi correctamente ajustada na fábrica. Se for necessário um reajuste, devido a problemas causados pelo envio e carregamento ou outra razão, siga os passos seguintes para ajustar a sua serra. Uma vez feitos, os ajustamentos devem permanecer correctos. Ajustar as barras de translação para se obter uma profundidade de corte constante (fig. A1, G1 & G2) A lâmina deve rodar a uma profundidade de corte constante ao longo de todo o comprimento da mesa. Simultaneamente, a lâmina não deve tocar na mesa fixa, tanto na parte posterior da ranhura, como na parte frontal do braço rotativo. Para se conseguir isto, os braços de translação têm de estar perfeitamente paralelos à mesa quando a cabeça da serra estiver completamente em baixo.

• Pressione a alavanca conjunta de libertação da cabeça e do resguardo (2) (fig. A1).

• Pressione totalmente a cabeça da serra para a posição mais recuada e meça a altura que vai da mesa rotativa (13) à parte inferior da falange exterior (5) (fig. G1).

• Mantendo a cabeça da serra completamente em baixo, puxe a cabeça até ao extremo da translação.

• Meça mais uma vez a altura indicada na figura G1. Ambas as dimensões devem ser iguais. Para ajustar, proceda da seguinte forma:

• Liberte a contra-porca (49) do suporte (50) e ajuste o parafuso (51) como indicado. Faça esta operação em pequenos passos (fig. G2).

• Aperte a contra-porca (49). Certifique-se sempre de que a lâmina não toca na mesa no extremo posterior na parte anterior do braço rotativo a 90° verticais e a 45° bisel. Não ligue a máquina sem ter efectuado primeiro estas verificações! Verificar e ajustar a lâmina guia (fig. A2 & H)

• Desaperte o botão de fixação do ângulo de corte em esquadria (12) rodando-o no sentido contrário aos ponteiros do relógio (fig. H).

• Baixe a cabeça da serra e engate-a nesta posição, utilizando para o efeito o botão de travamento da cabeça da serra (22) (fig. A2).

• Puxe a alavanca de batente positivo (11) e rode a cabeça da serra até que o batente a localize em 0° de esquadria. Aperte o botão de fixação (12) (fig. H).

• Corte um pedaço de madeira min. 100 mm de largura e verifique o ângulo. Se a lâmina de corte não estiver exactamente a 90° da guia:

• Desaperte o botão de fixação (12) e a contra-porca (52) e rode o pino excêntrico (53) para obter o ângulo correcto.

• Aperte o botão de fixação do corte em esquadria (12). Verificar e ajustar a lâmina em relação à bancada (fig. A2, J1 - J3)

• Certifique-se de que a cabeça está fixa na posição de 0° de esquadria.

• Desaperte o punho de fixação do ângulo em bisel (19) (fig. A2).

• Rode a cabeça da serra para a direita, de forma a assegurar que esteja totalmente vertical e aperte o punho de fixação do ângulo em bisel (19).

• Coloque um esquadro (54) na mesa e encoste-o à lâmina (45) (fig. J1). Não toque nas pontas dos dentes da lâmina com o esquadro. Para ajustar, proceda da seguinte forma:

• Desaperte a fixação do ângulo em bisel (19) (fig. A2).

• Desaperte a contra-porca (55) e rode o parafuso para ajustar (fig. J2).

• Verifique se o indicador do ângulo em bisel (56) indica 0° na escala (20) (fig. J3).

• Se tal não se verificar, desaperte os dois parafusos (57) que fixam a escala (20) e mova-a até alinhar a posição 0° e aperte os dois parafusos. Verificar e ajustar o ângulo de corte em bisel (fig. A2, J2 & K)

• Desaperte a fixação do ângulo em bisel (19) (fig. A2).

• Movimente a cabeça da serra para o ângulo máximo em bisel à esquerda.

• Certifique-se de que o ângulo é exactamente de 45° utilizando um transferidor (fig. K).

• Se for necessário proceder a alguma afinação, desaperte a contra- porca (58) e rode o parafuso de ajustamento do ângulo em bisel (59) conforme seja necessário (fig. J2). Enquanto procede a esta afinação é aconselhável segurar a cabeça da serra . Isso tornará mais fácil rodar o parafuso de afinação. Modo de emprego

• Cumpra sempre as instruções de segurança e os regulamentos aplicáveis.

• Certifique-se de que o material a serrar está bem fixo no devido lugar.

• Aplique apenas uma pressão suave sobre a ferramenta e não exerça pressão lateral sobre a lâmina da serra.

• Evite sobrecarga. Antes da operação:

• Instale a lâmina correcta. Não use lâminas demasiado gastas. A velocidade máxima de rotação da ferramenta não deve exceder a indicada na lâmina.

• Não tente cortar peças excessivamente pequenas.

• Deixe a lâmina cortar livremente. Não esforce.PORTUGUÊS 61 pt - 5

• Deixe o motor atingir a velocidade total antes de cortar.

• Certifique-se de que todos os botões de fixação e os manípulos dos grampos estão fixos. Ligar e Desligar (fig. L)

• Para ligar a serra, pressione o interruptor (1) ao mesmo tempo que aperta a alavanca conjunta de libertação da cabeça e do resguardo inferior (2), tal como é mostrado na figura L.

• Para desligar a máquina solte o interruptor.

• Não existe dispositivo para prender o interruptor na posição LIGADO. Qualidade do corte A regularidade de qualquer corte depende de uma quantidade de factores, p.e. o material a cortar. Quando se precisa de cortes perfeitos para molduras e outros trabalhos de precisão, uma lâmina (de 60 dentes de pastilhada) e um corte suave e uniforme produzem os resultados desejados. Certifique-se de que o material não se desloca durante o corte; fixe-o bem no seu lugar. Espere sempre que a lâmina pare, antes de levantar o braço da serra. Se se formarem pequenos fragmentos de madeira na traseira da peça a trabalhar, cole um pedaço de fita cola na madeira onde o corte vai sair. Serre através da fita cola e retire-o depois cuidadosamente. Regular o corte em esquadria (fig. A1 & M) O braço do corte em esquadria pode ser pré-ajustado a 0°, 15°, 22,5°, 30° e 45°, para a esquerda ou para a direita. Com 30°, há um embutido reversível para 30° ou 31,6° (fig. M).

• Desaperte o botão de fixação do ângulo de esquadria (12) e levante a alavanca de batente positivo (11) para soltar o braço de corte em esquadria (fig. A1).

• Mova o braço até ao ângulo necessário e prenda-o, utilizando o botão de fixação do ângulo de esquadria (12).

• Alinhe o braço de corte em esquadria (13) movendo a margem do braço até à necessária marca na escala: - à direita de 0°: utilize a margem esquerda do braço - à esquerda de 0°: utilize a margem direita do braço Ao cortar em esquadria, certifique-se de que o excedente não fique apertado entre a lâmina e a guia, ou seja, que o ângulo seja superior a 90° para evitar que o excedente fique na lâmina. Regular o corte em bisel (fig. A2)

• Solte a fixação do ângulo em bisel (19) e incline a cabeça para a esquerda.

• Ao mesmo tempo, aperte a fixação do ângulo em bisel (19) de forma segura. Corte seccionado vertical recto (fig. A1 & N)

• Solte o botão de fixação do ângulo em esquadria (12) e levante a alavanca de batente positivo (11) (fig. A1).

• Ajuste o travão de esquadria na posição 0° e aperte o botão de fixação do ângulo em esquadria.

• Encoste a madeira a ser cortada à guia.

• Segure o punho da serra (3) e pressione a alavanca de libertação da cabeça (2). Pressione o botão (1) para ligar o motor. É recomendável começar o corte perto da guia (fig. N).

• Pressione a cabeça permitindo à lâmina cortar a peça. Deixe a lâmina cortar livremente. Não force.

• Quando a cabeça estiver completamente comprimida, empurre-a devagar para completar o corte.

• Após completar o corte liberte o botão e a alavanca de libertação (2) e coloque a cabeça na posição superior de descanso.

• Para alguns tipos de perfis de plástico é aconselhável seguir a sequência na ordem inversa.

• O resguardo inferior móvel foi desenhado para fechar rapidamente quando o interruptor (2) é solto. Se não fechar em 1 segundo, mande verificar a sua serra num agente autorizado DEWALT. Corte vertical em esquadria (fig. A1 & O)

• Solte o botão de fixação do ângulo de corte em esquadria (12) e levante a alavanca de batente positivo (11) (fig. A1).

• Mova a cabeça para a esquerda ou para a direita até ao ângulo necessário (fig. O).

• Se pretender um ângulo intermédio segure firmemente a cabeça e trave-a apertando o botão de fixação do ângulo de corte em esquadria.

• Verifique sempre se o botão de fixação do ângulo de corte em esquadria é bem apertado antes de cortar.

• Proceda como para “Corte transversal”. Quando efectuar um corte em esquadria na extremidade duma peça de madeira com uma parte pequena a ser cortada, posicione a madeira de forma a que o corte seja no lado da lâmina com o maior ângulo em relação ao apoio: - esquadria à esquerda, corte à direita - esquadria à direita, corte à esquerda. Corte em bisel (fig. A2 & P) Os ângulos de bisel podem ser regulados de 0° a 45° para a esquerda. Ângulos de bisel até 45° podem ser cortados com o braço de esquadria entre zero e um máximo de 45° de posição de esquadria, para a direita ou para a esquerda.

• Solte a fixação do ângulo em bisel (19) e regule o bisel como desejar (fig. A2).

• Aperte firmemente a fixação do ângulo em bisel (19) (fig. A2).

• Proceda como para “Corte transversal”. Biselamento composto (fig. Q1 & Q2) Este corte é uma combinação de um corte em esquadria e de um corte biselado.Este é o tipo de corte utilizado para fazer molduras ou caixas com lados inclinados, tais como o mostrado na fig. Q1. Se o ângulo de corte varia de corte para corte, certifique-se de que o punho de fixação do ângulo em bisel e o botão de fixação do ângulo em esquadria estejam apertados com firmeza. Devem ser apertados após serem feitas quaisquer modificações no ângulo de corte bisel ou em esquadria.

• A tabela abaixo ajudá-lo-á a escolher os ajustamentos apropriados para corte em bisel e em esquadria para cortes normais de esquadria mista. Para utilizar a tabela, seleccione o ângulo desejado “A” (fig. Q2) do seu projecto e localize-o no arco apropriado da tabela. A partir desse ponto siga a tabela para baixo para encontrar o ângulo de bisel correcto para a frente, para encontrara o ângulo correcto de esquadria.

• Regule a sua serra de acordo com os ângulos e faça alguns cortes de teste.

• Pratique a junção dos pedaços cortados.

• Exemplo: Para fazer uma caixa de 4 lados com ângulos exteriores de 30° (ângulo “A”, fig. Q2), utilize o arco superior direito. Encontre 30° na escala do arco.

• Siga a linha horizontal entrecruzada para ambos os lados para obter a regulação do ângulo da esquadria na serra (23°).

• Da mesma forma, siga a linha entrecruzada vertical em direcção ao topo ou ao fundo para obter a regulação do ângulo da esquadria na serra (40°).PORTUGUÊS pt - 6 62

• Experimente sempre cortar em desperdícios de madeira para verificar as regulações da serra. Cortando materiais não-ferrosos Quando se corta materiais não-ferrosos, a máquina somente poderá ser usada em modo de serra de esquadria. Recomendamos que os cortes em bisel e em meia-esquadria composta não devem ser efectuados em materiais não-ferrosos. A máquina não deve ser utilizada para cortar materiais ferrosos.

• Utilize sempre um grampo do material quando estiver cortando materiais não-ferrosos. Assegure-se de que a peça de trabalho esteja seguramente grampeada.

• Aplique somente lâminas de serra que sejam qualificadas para cortar materiais não-ferrosos.

• Quando usar lubrificantes, aplique somente cera ou spray de separação. Não use emulsões ou fluídos similares.

• Conecte um interruptor FI ou DI entre a máquina e a corrente eléctrica para evitar riscos residuais causados por lascas de metal. O interruptor FI deverá estar em conformidade com as seguintes especificações: voltagem taxada 230 V corrente taxada 16 A tempo de reacção < 15 ms corrente de fundição 30 mA O interruptor DI deverá estar em conformidade com as seguintes especificações: DIN VDE 0661 voltagem taxada 230 V corrente taxada 16 A corrente de fundição 30 mA corte de todos os pólos L+N+PE monitorização PE liberação da baixa voltagem Acessórios opcionais Extracção do pó O jogo de extracção do pó (DE7777) com 3 tubagens, um conector de 3 entradas e o material de montagem é disponível para a extracção melhora. Fixação da peça de trabalho (fig. A3) Utilize sempre um grampo do material quando estiver cortando metais não-ferrosos.

• Na maior parte dos casos, a acção da lâmina é suficiente para segurar o material firmemente de encontro à guia.

• Se o material tiver tendência para levantar ou afastar-se da guia, utilize de preferência o grampo de fixação do material opcional (28). Serrar pequenas peças (fig. A3) É aconselhável utilizar o batente de comprimento para peças de pequenas dimensões (32) tanto para serrar objectos semelhantes como pequenas peças de trabalho de dimensões diferentes. O batente de comprimento pode ser utilizado juntamente com um par opcional de trilhos de guia (26). Serrar peças grandes (fig. A3) Apoie sempre as peças grandes A figura A3 mostra a configuração ideal para serrar peças grandes quando a serra é utilizada em posição livre (todos os items estão disponíveis em opção). Estes items (excepto a armação de suporte/ conjunto de pés e o grampo de fixação do material) são necessários tanto nos lados de alimentação interior como nos de alimentação exterior: - Armação de suporte/conjunto de pés (31) (fornecida com instruções de montagem). - Trilhos de guia (500 ou 1.000 mm) (26). - Pés de suporte (30), para apoio aos trilhos de guia. Não utilize os pés de suporte para apoiar a máquina! A altura dos pés de suporte é ajustável. - Placas de apoio do material (27). - Placa batente da bancada (25) para apoiar os trilhos (inclusive quando trabalhando num banco já existente). - Grampo de fixação do material (28). - Batente de inclinação (29).

• Coloque a serra na armação de suporte/conjunto de pés e ajuste os trilhos de guia (26).

• Aparafuse firmemente as placas de apoio do material (27) aos trilhos de guia (26). O grampo de fixação do material (28) funciona como batente de comprimento.

• Instale as placas de batente da bancada (25).

• Instale o batente de inclinação (29) no trilho da parte posterior.

• Utilize o batente de inclinação para ajustar o comprimento de peças de média e grande dimensão. Podem ser ajustadas de lado ou serem postas de lado quando não estiverem a ser utilizadas. Utilizar a mesa com rolos (fig. A3 & A5) A mesa com rolos (33) transforma o transporte de peças de madeira largas e longas em algo muito fácil (fig. A5). Pode ser ligada tanto ao lado esquerdo, como ao lado direito da máquina. A mesa com rolos requer a utilização de uma armação de suporte/conjunto de pés opcional (fig. A3). Monte a mesa com rolos seguindo as instruções fornecidas com a armação de suporte/conjunto de pés.

• Substitua as barras curtas de apoio fornecidas com a armação de suporte pelos trilhos irregulares da mesa que irá ser utilizada.

• Siga todas as instruções fornecidas com a mesa com rolos.

COLOQUE ESTE ÂNGULO DE BISEL NA SERRA ÂNGULO DO LADO DA CAIXA (_NGULO “A”) COLOQUE ESTE ÂNGULO DE ESQUADRIA NA SERRA CAIXA, 4 LADOS CAIXA, 6 LADOS CAIXA, 8 LADOSPORTUGUÊS 63 pt - 7 Gama de lâminas recomendadas Tungsténio carboneto Aplicação Diâmetro Dentes inclinação (TCT) Dente negativo Para pranchas de madeira, 216 24 caimento perfis de plástico grosso perfis Para painéis de grande qualidade 216 48 (corte mais fino), perfis de plástico finos Inclinação negativa Para plásticos finos 216 60 dentes planos perfis (ex. estores, conduta de cabos) Para mais informações sobre os acessórios apropriados, consulte o seu Revendedor autorizado. Transporte (fig. A1 & A2)

• Para transportar a serra, regule as posições do bisel e da esquadria para 0°.

• Pressione a alavanca conjunta de libertação da cabeça e do resguardo (2).

• Pressione para baixo a cabeça da serra e pressione o botão de bloqueamento em baixo (22) (fig. A2).

• Coloque a lâmina de corte em posição de descanso.

• Utilize sempre o punho da serra (3) para transportar a serra. Manutenção A sua Ferramenta Eléctrica DEWALT foi concebida para funcionar durante muito tempo com um mínimo de manutenção. O funcionamento satisfatório contínuo depende de bons cuidados e limpeza regular da ferramenta. Lubrificação A sua Ferramenta Eléctrica não precisa de lubrificação suplementar. Limpeza Conserve livres as aberturas de ventilação e limpe regularmente o corpo da máquina utilizando um pano macio. Ferramentas indesejadas e o ambiente Leve a sua ferramenta velha a um Centro de Assistência Técnica DEWALT onde ela será eliminada de um modo seguro para o ambiente. GARANTIA

• 30 DIAS DE SATISFAÇÃO COMPLETA • Se não estiver completamente satisfeito com a sua máquina DEWALT, contacte um Centro de Assistência Técnica DEWALT. Apresente a sua reclamação, juntamente com a máquina completa, bem como a factura de compra e ser-lhe á apresentada a melhor solução.

• UM ANO DE MANUTENÇÃO GRATUITA • Se necessitar de manutenção para a sua máquina DEWALT, durante os 12 meses após a compra, entregue-a, sem encargos, num Centro de Assistência Técnica DEWALT. Deve apresentar uma prova da compra.

• UM ANO DE GARANTIA • Se o seu produto DEWALT se avariar por defeito de montagem ou de material, durante os 12 meses a partir da data da compra, garantimos a substituição de todas as peças defeituosas sem encargos desde que:

• O produto não tenha sido mal usado.

• Eventuais reparações não tenham sido efectuadas por pessoas estranhas aos Centro de Assistência Técnica DEWALT.

• Se apresente prova da data de compra. Para a localização do Centro de Assistência Técnica DEWALT mais próximo, queira consultar a parte de trás do presente manual.fi - 1 64 SUOMI
