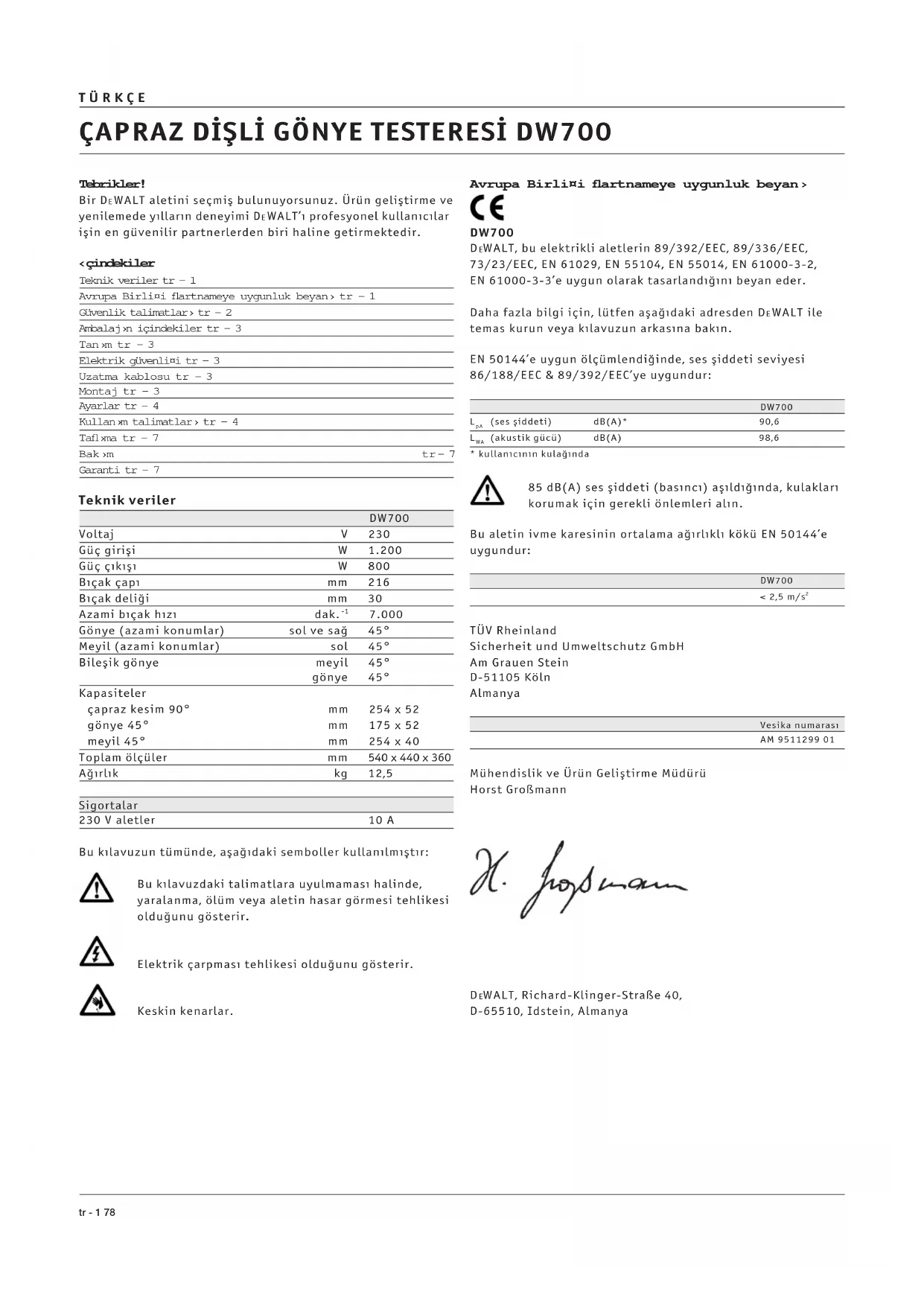

KULLANIM KILAVUZU DW700 DEWALT

WALT aletini seçmiş bulunuyorsunuz. Ürün geliştirme ve yenilemede yÝllarÝn deneyimi D

WALT’Ý profesyonel kullanÝcÝlar işin en güvenilir partnerlerden biri haline getirmektedir. ‹çindekiler Teknik veriler tr - 1 Avrupa Birli¤i flartnameye uygunluk beyan› tr - 1 Güvenlik talimatlar› tr - 2 Ambalaj›n içindekiler tr - 3 Tan›m tr - 3 Elektrik güvenli¤i tr - 3 Uzatma kablosu tr - 3 Montaj tr - 3 Ayarlar tr - 4 Kullan›m talimatlar› tr - 4 Tafl›ma tr - 7 Bak›m tr - 7 Garanti tr - 7 Teknik veriler DW700 Voltaj V 230 Güç girişi W 1.200 Güç çÝkÝşÝ W 800 BÝçak çapÝ mm 216 BÝçak deliği mm 30 Azami bÝçak hÝzÝ dak.

Gönye (azami konumlar) sol ve sağ 45° Meyil (azami konumlar) sol 45° Bileşik gönye meyil 45° gönye 45° Kapasiteler çapraz kesim 90° mm 254 x 52 gönye 45° mm 175 x 52 meyil 45° mm 254 x 40 Toplam ölçüler mm 540 x 440 x 360 AğÝrlÝk kg 12,5 Sigortalar 230 V aletler 10 A Bu kÝlavuzun tümünde, aşağÝdaki semboller kullanÝlmÝştÝr: Bu kÝlavuzdaki talimatlara uyulmamasÝ halinde, yaralanma, ölüm veya aletin hasar görmesi tehlikesi olduğunu gösterir. Elektrik çarpmasÝ tehlikesi olduğunu gösterir. Keskin kenarlar. Avrupa Birli¤i flartnameye uygunluk beyan› DW700

WALT, bu elektrikli aletlerin 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 61029, EN 55104, EN 55014, EN 61000-3-2, EN 61000-3-3’e uygun olarak tasarlandÝğÝnÝ beyan eder. Daha fazla bilgi için, lütfen aşağÝdaki adresden D

WALT ile temas kurun veya kÝlavuzun arkasÝna bakÝn. EN 50144’e uygun ölçümlendiğinde, ses şiddeti seviyesi 86/188/EEC & 89/392/EEC’ye uygundur: DW700

(akustik gücü) dB(A) 98,6* kullanÝcÝnÝn kulağÝnda 85 dB(A) ses şiddeti (basÝncÝ) aşÝldÝğÝnda, kulaklarÝ korumak için gerekli önlemleri alÝn. Bu aletin ivme karesinin ortalama ağÝrlÝklÝ kökü EN 50144’e uygundur: DW700< 2,5 m/s

WALT, Richard-Klinger-Straße 40, D-65510, Idstein, AlmanyaTÜRKÇE 79 tr - 2 Güvenlik talimatlar› Elektrikli aletleri kullanÝrken daima, yangin, elektrik çarpmasÝ ve yaralanma riskini azaltmak için, ülkenizde uygulanabilecek güvenlik kurallarÝna uyun. Bu ürünü kullanma girişiminde bulunmadan önce, aşağÝdaki güvenlik talimatlarÝnÝ dikkatle okuyun. Bu talimatlarÝ güvenli bir yerde saklayÝn. Genel Bilgiler 1 ÇalÝşma alanÝnÝzÝ temiz tutun DağÝnÝk yerler ve tezgahlar kazaya neden olabilir. 2 ÇalÝşma alanÝnÝzÝn çevre koşullarÝna dikkat edin Elektrikli aletleri rutubete maruz bÝrakmayÝn. ÇalÝşma alanÝnÝzÝ iyi aydÝnlatÝn. Elektrikli aletleri, yanÝcÝ sÝvÝ ve gazlarÝn bulunduğu ortamlarda kullanmayÝn. 3 Elektrik çarpmasÝna karşÝ önlem alÝn TopraklanmÝş yüzeylere temastan kaçÝnÝn (Örn: borular, radyatörler, ocaklar ve buzdolaplarÝ). 4 ÇocuklarÝ aletlerden uzak tutun ÇocuklarÝn aletle veya uzatma kablosu ile temasÝna izin vermeyin. Herkesi çalÝşma alanÝndan uzak tutun. 5 AçÝk havada kullanÝm için uzatma kablolarÝ Alet açÝk havada kullanÝldÝğÝnda, daima açÝk havada kullanÝm için özel yapÝlmÝş ve böyle olduğunu gösteren bir damga taşÝyan uzatma kablolarÝ kullanÝn. 6 KullanÝlmayan aletleri saklayÝn KullanÝlmayan elektrikli aletleri kuru, güvenli ve çocuklarÝn ulaşamayacağÝ bir yerde saklayÝn. 7 Uygun giyinin Bol elbise giymeyin, takÝ takmayÝn. Hareketli motor parçalarÝ bunlarÝ kapabilir. AçÝk havada çalÝşken, tercihen lastik eldiven kullanÝn ve kaymaz tabanlÝ ayakkabÝ giyin. SaçÝnÝz uzunsa koruyucu başlÝk giyin. 8 Koruyucu gözlük takÝn İşlemin toz veya fÝrlayan parçacÝk yaratmasÝ halinde, yüz veya toz maskesi kullanÝn. 9 Maksimum ses şiddetine dikkat edin Ses şiddeti 85 dB(A)’yÝ aşarsa, kulağÝnÝzÝ korumak için gerekli önlemleri alÝn. 10 İşlediğiniz parçayÝ iyi sabitleyin İşlediğiniz parçayÝ sabitlemek için, işkence veya mengene kullanÝn. Bu hem daha güvenli olur, hem de iki elinizde serbest kalmÝş olur. 11 AşÝrÝ uzanarak çalÝşmayÝn Daima yere sÝkÝ ve dengeli basmaya dikkat edin. 12 Aletin kazara çalÝştÝrÝlmasÝna olanak vermeyin Fişi takÝlÝ aleti, parmağÝnÝz tetikte taşÝmayÝn. Fişi takarken tetiğin çekili olmamasÝna dikkat edin. 13 Daima dikkatli olun YaptÝğÝnÝz işe dikkat edin. İnsiyatifinizi kullanÝn. Yorgunken aleti kullanmayÝn. 14 Aletin fişini çekin Aleti başÝboş bÝrakmadan önce enerjisini kesin ve tamamen durmasÝnÝ bekleyin. Aleti kullanmayacağÝnÝz zaman, bakÝm yapmadan önce veya aksesuarlarÝnÝ değiştirirken fişini çekin. 15 Ayar anahtarlarÝnÝ ve aparatlarÝnÝ çÝkartÝn Aleti çalÝştÝrmadan önce, üzerinde hiçbir ayar anahtar ve aparatÝnÝn bulunmamasÝna dikkat edin. 16 İşe uygun alet kullanÝn Küçük alet veya aksesuarlarÝ, ağÝr hizmet tipi aletin görevini yapmaya zorlamayÝn. Alet, imalat amacÝna uygun olan işi daha iyi ve güvenli yapacaktÝr. Dikkat! Bu kullanÝm kÝlavuzunda tavsiye edilenlerin dÝşÝnda aksesuar ve parçalarÝn kullanÝmÝ yaralanma riski doğurabilir. 17 Kabloyu dikkatli kullanÝn Asla aleti kablosundan tutarak taşÝmayÝn veya fişi çekmek için kabloya asÝlmayÝn. Kabloyu, ÝsÝ, yağ ve keskin kenarlardan uzak tutun. 18 Aletlerinize iyi bakÝn Daha iyi ve güvenli performans için aletlerinizi iyi durumda ve temiz tutun. BakÝm ve aksesuar değişimi için talimatlara uyun. Aletin kablosunu düzenli olarak kontrol edin ve hasarlÝ ise yetkili D

WALT servisine onartÝn. Uzatma kablolarÝnÝ da düzenli kontrol edin ve hasarlÝ ise, yenileyin. Tüm komuta mekanizmasÝnÝ kuru, temiz ve yağlardan uzak tutun. 19 HasarlÝ parça kontrolü yapÝn Aleti kullanmadan önce, düzgün çalÝşacağÝndan ve amaca uygun işleyeceğinden emin olmak için, özenle hasar kontrolü yapÝn. Hareketli parçalarÝn ayarsÝz olup olmadÝğÝ veya tutukluk yapÝp yapmadÝğÝnÝ, kÝrÝk parça olup olmadÝğÝnÝ ve çalÝşmasÝnÝ etkileyebilecek diğer durumlarÝ kontrol edin. HasarlÝ siperleri veya diğer arÝzalÝ parçalarÝ talimatlar uyarÝnca onartÝn veya yeniletin. Tetiği arÝzalÝ ise, aleti kullanmayÝn. Tetiği yetkili bir D

WALT onarÝm merkezinde değiştirin. 20 Aletinizi, yetkili bir D

WALT onarÝm merkezinde onartÝn Bu elektrikli alet ilgili güvenlik kurallarÝna uygundur. Tehlikeyi önlemek için, elektrikli aletler, sadece kalifiye teknisyenler tarafÝndan onarÝlmalÝdÝr. Gönye Testereleri ile ilgili Ek Güvenlik KurallarÝ

• BÝçağÝn doğru yönde dönmesine dikkat edin. BÝçağÝn keskin kalmasÝna özen gösterin. Önerilenden daha büyük ya da daha küçük çaplÝ bÝçaklar kullanmayÝn. Doğru bÝçak ölçüleri için teknik verilere bakÝnÝz.

• Makineyi çalÝştÝrmadan önce tüm tespit düğmelerinin ve sÝkÝştÝrma kollarÝnÝn sÝkÝ olup olmadÝğÝnÝ kontrol edin.

• Motor havalandÝrma yarÝklarÝnÝn temiz kalmasÝ ve kÝymÝklarla tÝkanmamasÝnÝ sağlamak için periyodik aralÝklarla kontrol edin.

• Makineyi, her türlü bakÝm çalÝşmasÝ ve bÝçak değiştirmeden önce elektrikten ayÝrÝn.

• AksesuarlarÝ kullanmadan önce, kullanÝm kÝlavuzuna başvurun. AksesuarlarÝn yanlÝş kullanÝmÝ hasarlara neden olabilir.

• Kesime başlamadan önce motorun tam hÝza ulaşmasÝnÝ bekleyin.

• Şalteri açmadan önce bÝçağÝ, kesilecek parçadaki kesikten kaldÝrÝn.

• Fana, motor şaftÝnÝ engelleyecek herhangi bir cisim yerleştirmeyin.

• Testere elektriğe bağlÝyken kesinlikle einizi bÝçak bölgesine uzatmayÝn.

• Çok küçük parçalarÝ kesmeyi denemeyin.

• ÇalÝşan bir makineyi aniden durdurmak için kesinlikle bÝçağÝ bir alet ya da başka bir cisimle sÝkÝştÝrmaya çalÝşmayÝn. Bu şekilde ciddi kazalara neden olabilirsiniz.

• Demir içeren ve içermeyen metaller ya da duvar malzemesi kesmeyin. Diğer tehlikeler AşağÝdaki tehlikeler gönye tetere kullanÝmÝnda görülebilmektedir: - dönen parçalara dokunma sonucu yaralanmalar İlgili güvenlik kurallarÝnÝn uygulanmasÝna ve güvenlik donanÝmlarÝnÝn kullanÝlmasÝna rağmen bazÝ tehlikelerin önüne geçilememektedir. Bu tehlikeler arasÝnda :TÜRKÇE tr - 3 80 - Duyma hissinin azalmasÝ. - Dönen testere bÝçağÝnÝn açÝkta kalan kÝsmÝnÝn neden olduğu kaza tehlikesi. - BÝçak değiştirirken meydana gelebilecek kazalar. - Siperleri açarken parmaklarÝn ezilme tehlikesi. - Özellikle meşe, akgürgen ve MDF olmak üzere ahşep keserken meydana gelen tozun yutulmasÝ sonucu oluşan sağlÝk sorunlarÝ bulunmaktadÝr. Ambalaj›n içindekiler AmbalajÝn içinde aşağÝdakiler vardÝr: 1 KÝsmen monte edilmiş makine 1 Allen anahtarÝ 1 Diş anahtarÝ 1 216 mm TCT testere bÝçağÝ 2 Civatalar 1 Ayna ara parçasÝ (2 vidalÝ) 2 Toz çekme memeleri 1 KullanÝm kÝlavuzu 1 AçÝlÝmlÝ çizim

• Nakliye sÝrasÝnda alette, parçalarÝnda veya aksesuarlarÝnda hasar oluşup oluşmadÝğÝnÝ kontrol edin.

• Aleti kullanmadan önce, bu kÝlavuzu iyice okuyup anlamaya zaman ayÝrÝn.

• Testereyi dikkatli bir şekilde ambalajdan çÝkartÝn. Tan›m (flekil A1 & A2)

WALT Çapraz Dişli Gönye Testereniz profesyonel uygulamalar için geliştirilmiştir. Çok hassas olan bu makine kolayca çapraz dişli, meyil, gönye ya da bileşik gönye kesime dönüştürülebilmektedir. Kesilecek parçanÝn bir ahşap parçasÝnÝn üzerine yerleştirilmesiyle kesim kapasitesi 300 mm’ye yükseltilebilmektedir.

1 Açma/kapama anahtarÝ 2 BaşlÝk kilidini açma kolu 3 TaşÝma kolu 4 Sabit üst siper 5 DÝş flanş 6 BÝçak civatasÝ 7 Alt bÝçak siperi 8 Ayna ara parçasÝ 9 Sabit tezgah 10 BÝçak yarÝğÝ 11 Pozitif engel kolu 12 Meyil sÝkÝştÝrma düğmesi 13 Döner tezgah/gönye kolu 14 Gönye ölçeği 15 Ayna 16 Üst toz çekme memesi

17 Alt toz çekme memesi 18 BaşlÝ üst konum kitleme kancasÝ 19 Meyil sÝkÝştÝrma kolu 20 Meyil ölçeği 21 Tezgah montaj deliği 22 Kitleme düğmesi 23 Geçiş çubuklarÝ 24 Kilit pimi Opsyonel aksesuarlar

32 KÝsa parçalar için uzunluk engeli (kÝlavuz raylarÝyla birlikte kullanÝlacaktÝr [26])

31 Sehpa 33 MakaralÝ tezgah Elektrik güvenli¤i Elektrik motoru, sadece tek voltaj için tasarlanmÝştÝr. Daima şebeke voltajÝnÝn, aletinizin üstünde yazÝlÝ olan voltajla aynÝ olmasÝna dikkat edin. Kablo ya da Fişin değiştirilmesi Kablo ya da fişi değiştirirken, çÝplak bakÝr tellerin arz ettiği tehlikeye dikkat ediniz. Uzatma kablosu Uzatma kablosu kullanmadan önce, gevşek ve çÝplak iletken, kötü bağlantÝ, hasarlÝ yalÝtÝm kontrolü yapÝn. Gerekli onarÝmlarÝ yapÝn veya gerekiyorsa, kabloyu yenileyin. Montaj Montajdan önce mutlaka aletin fişini çekin. Motor ve siperler önceden tezgahÝn üzerine monte edilmiştir. Toz çekme DE7777 (aksesuar) (şekil B)

• HortumlarÝ (34), memelere (16)& (17) takÝn.

• HortumlarÝ adaptörlerle (35) 3 kanallÝ konektöre (36) bağlayÝn ve üçüncü deliği tÝkayÝn.

• Mümkün olduğu sürece toz emisyonlarÝyla ilgili kurallara uygun olarak tasarlanmÝş bir toz çekme cihazÝ kullanÝn. Ayna ara parçasÝnÝn takÝlmasÝ (şekil A2 & C) Tüm kesimlerde daima gönye ara parçasÝnÝ kullanÝn!

• Kitleme düğmesini dÝşarÝ çekmek için testere başlÝğÝnÝ (22) aşağÝya bastÝrÝn ve tekrar kaldÝrÝn (şekil A2).

• Ayna ara parçasÝnÝ (8) takmak için vidalarÝ (37) ve (38) ve rondeleleri (39) şekilde gösterildiği gibi ilgili deliklere (40) yerleştirin (şekil C). Kablo mengenesi (şekil D)

• Kabloyu (41), kablo mengenesine (42) takÝn. Testere başlÝğÝ hareketinin engellenmemesi için yeterli miktarda kablo salÝn.TÜRKÇE 81 tr - 4 Tezgaha montaj (şekil E) Testereniz her türlü düz yüzeye monte edilebilmektedir. Önerilen çalÝşma yüksekliği 700-750 mm arasÝndadÝr.

• CivatalarÝ (43) deliklere (21) yerleştirin.

• OynamayÝ önlemek için testerenizi sÝkÝca tespit edin. Testere bÝçağÝnÝn takÝlmasÝ (şekil A1 & F) Yeni bir bÝçağÝn dişleri çok keskindir ve tehlikeli olabilir.

• DÝş flanşÝ (5) pin anahtarÝyla (44) tutun ((şekil F).

• 6 mm Allen anahtarÝyla, bÝçak civatasÝnÝ (6) saat yönünde çevirerek gevşetin. BÝçak civatasÝnÝ (6), rondelesini ve dÝş flanşÝnÝ (5) çÝkartÝn (şekil A1).

• Alt bÝçak siperini (7) kaldÝrmak için ve testere bÝçağÝnÝ çÝkartmak için bileşik alt sipere ve başlÝk kilidini açma koluna (2) bastÝrÝn (45).

• Yeni testere bÝçağÝnÝ (45), iç flanşÝn (47) üzerindeki omuz (46) üzerine yerleştirin ve bÝçağÝn alt kenarÝndaki dişlerin aynaya (operatörden öteye) bakmasÝna dikkat edin (şekil F).

• DÝş flanşÝ (5) yerine takÝn ve motorun her iki yanÝnda birer tane tespit dili (48) bulunmasÝna ve iyi kavramalarÝna dikkat edin.

• Testere bÝçağÝnÝ pin anahtarÝyla tutarken, bÝçak civatasÝnÝ (6) saat yönünün aksine çevirerek sÝkÝştÝrÝn. Ayarlar Ayarlardan önce mutlaka aletin fişini çekin. Gönye testerenizin ayarÝ fabrikada yapÝlmÝştÝr. TaşÝma, kullanÝm ya da herhangi bir başka nedenden dolayÝ yeniden ayarlanmasÝ gerekirse, testerenizi ayarlamak için aşağÝdaki talimatlarÝ uygulayÝn. Bu ayarlar bir kez yapÝldÝktan sonra sabit kalacaktÝr. Geçiş çubuklarÝnÝn sabit kesim derinliği için ayarlanmasÝ (şekil A1, G1 & G2) BÝçak, tüm tezgah boyunca sabit bir kesim derinliğinde yürümeli ve yarÝğÝn arka tarafÝndaki sabit tezgaha ya da döner kolun ön tarafÝna temas etmemelidir. Bunun için geçiş kollarÝ, testere başlÝğÝ tam bastÝrÝldÝğÝnda tezgaha tam olarak paralel olmalÝdÝr.

• Bileşik alt siperi ve başlÝk kilidi açma kolunu bastÝrÝn (2) (şekil A1).

• Testere başlÝğÝnÝ tamamen arkaya itin ve döner tezgah (13) ile dÝş flanşÝn (5) tabanÝ arasÝndaki yüksekliği ölçün (şekil G1).

• Testere başlÝğÝnÝ aşağÝya bastÝrÝn ve hareket engeline kadar çekin.

• Şekil G1’de gösterilen yüksekliği tekrar ölçün. Her iki değer aynÝ olmalÝdÝr. Ayar yapmak için aşağÝdaki işlemi uygulayÝn:

• Dirsekteki (50) kontra somunu (49) gevşetin ve vidayÝ (51) azar azar çevirerek ayarlayÝn (şekil G2).

• Kontra somununu (49) sÝkÝştÝrÝn. BÝçağÝn, 90° dikey ve 45° meyil konumlarÝnda yarÝğÝn arka tarafÝnda ya da döner kolun ön tarafÝnda tezgaha temas etmemesine dikkat edin. Bu kontrolü yapmadan önce makineyi çalÝştÝrmayÝn! BÝçağÝn kontrol edilmesi ve aynaya göre ayarlanmasÝ (şekil A2 & H)

• Gönye sÝkÝştÝrma düğmesini (12) saat yönünün aksine çevirerek gevşetin (şekil H).

• BaşlÝğÝ aşağÝ çekin ve kitleme düğmesiyle (22) bu konumda kitleyin (şekil A2).

• Pozitif engel kolunu (11) kaldÝrÝn ve başlÝğÝ, engel ile 0° gönye konumunda buluşana kadar hareket ettirin. SÝkÝştÝrma düğmesini (12) sÝkÝştÝrmayÝn (şekil H).

• Bir ahşap parçasÝ üzerinde en az 100 mm genişliğinde bir çapraz kesim yapÝn ve açÝyÝ kontrol edin. Testere bÝçağÝ ile ayna arasÝndaki açÝ tam olarak 90° değilse:

• SÝkÝştÝrma düğmesini (12) ve kontra somununu (52) gevşetin ve istenen açÝyÝ elde etmek için egzantrik pimi (53) çevirin.

• Gönye sÝkÝştÝrma düğmesini (12) sÝkÝştÝrÝn. BÝçağÝn kontrol edilmesi ve tezgaha göre ayarlanmasÝ (şekil A2, J1 - J3)

• BaşlÝğÝn 0° gönye konumunda kitli olmasÝna dikkat edin.

• Meyil sÝkÝştÝrma kolunu (19) aşağÝya bastÝrarak salÝn (şekil A2).

• Testere başlÝğÝnÝ sağa bastÝrarak tamamen dikey olmasÝnÝ sağlayÝn ve meyil sÝkÝştÝrma kolunu (19) sÝkÝştÝrÝn.

• TezgahÝn üzerine bir ayar karesi (54) yerleştirin ve bÝçağÝn (45) kenarÝna dayayÝn (şekil J1). Kare blokun bÝçak dişlerinin uçlarÝna temaz etmemesine özen gösterin. Ayar yapmak için aşağÝdaki işlemi uygulayÝn:

• Meyil sÝkÝştÝrma kolunu (19) gevşetin (şekil A2).

• Kontra somununu (55) gevşetin ve yivli vidayÝ istenen ayarÝ yapmak için çevirin (şekil J2).

• Meyil göstergesinin (56) meyil ölçeğinde (20) 0° göstermesine dikkat edin (şekil J3).

• Aksi halde iki vidayÝ (57) gevşeterek ölçeği (20) gerektiği kadar hareket ettirin ve vidalarÝ sÝkÝn. Meyil açÝsÝnÝn kontrolü ve ayarlanmasÝ (şekil A2, J2 & K)

• Meyil sÝkÝştÝrma kolunu (19) gevşetin (şekil A2).

• Testere başlÝğÝnÝ sola doğru azami meyil konumuna itin.

• Bir gönye ile açÝnÝn tam 45° olmasÝnÝ sağlayÝn (şekil K).

• Ayar gerektiğinde, kontra somunu (58) gevşetin ve meyil ayar vidasÝnÝ (59) gerektiği kadar çevirin (şekil J2). Bu ayarÝ yaparken, testere başlÝğÝnÝ elinizle tutarak üzerindeki ağÝrlÝğÝ kaldÝrÝn. Ayar vidasÝ bu şekilde daha kolay çevirilebilmektedir. Kullan›m talimatlar›

• Daima güvenlik talimatlarÝna ve uygulanan kurallara uyun.

• Kesilecek parçanÝn, sÝkÝca tespit edilmiş olmasÝna dikkat edin.

• Alete hafifçe bastÝrÝn ve testere bÝçağÝnÝn üzerine yan basÝnç binmemesine dikkat edin.

• AşÝrÝ yüklemeden kaçÝnÝn. Kullanmadan önce:

• Uygun testere bÝçağÝnÝ takÝn. Çok aşÝnmÝş bÝçaklar kullanmayÝn. Makinenin azami devri, bÝçağÝn azami devrinden fazla olmamalÝ.

• Çok küçük parçalar kesmeye çalÝşmayÝn.TÜRKÇE tr - 5 82

• BÝçağÝn serbestçe kesmesini sağlayÝn. Kesimi zorlamayÝn.

• Kesime başlamadan önce motorun tam hÝza ulaşmasÝnÝ bekleyin.

• Tüm sÝkÝştÝrma düğmeleri ve sÝkÝştÝrma kollarÝnÝn kavrar vaziyette olmasÝna dikkat edin. Makinenin açÝlÝp-kapatÝlmasÝ (şekil L)

• Testereyi çalÝştÝrmak için birleşik alt siperi ve baş kilidi açma kolunu (2) şekil L’de gösterildiği gibi sÝkÝştÝrÝrken çalÝştÝrma tetiğine (1) basÝn.

• Makineyi kapatmak için tetiği bÝrakÝn.

• Testerenizin çalÝştÝrma tetiğini kitlemek için herhangi bir tertibatÝ bulunmamaktadÝr. Kesim kalitesi Bir kesimin düzgün olmasÝ, kesilen malzemenin cinsi gibi bir dizi değişkene bağlÝdÝr. KalÝp çÝkarma ve hassaslÝk gerektiren diğer işler için çok düzgün kesim gerektiğinde, keskin (60 dişli karpit) bÝçak ve yavaş, düzenli bir kesim hÝzÝ en iyi sonuçlarÝ sağlayacaktÝr. Kesilen malzemenin kesim sÝrasÝnda yürümemesine dikat edin; parçayÝ sÝkÝca tespit edin. Testere kolunu kaldÝrmadan önce daima bÝçağÝn tamamen durmasÝnÝ bekleyin. Kesilen parçanÝn arka kÝsmÝnda hala küçük çaplÝ yÝrtÝlmalar oluyorsa, kesilecek ahşabÝn üzerine bir seloteyp şeridi yapÝştÝrÝn. Kesimi şeridin içinden yaptÝktan sonra, şeridi dikkatli bir şekilde çÝkartÝn. Gönyenin ayarlanmasÝ (şekil A1 & M) Gönye kolu 0°, 15°, 22,5°, 30° ve 45° sol ya da sağ ayarlana- bilmektedir. Gönye açÝsÝ 45°’ye de ayarlanabilmektedir. 30° konumunda, 30 ya da 31,6° ayarÝ sağlayan ters çevirilebilir bir eklenti (60) bulunmaktadÝr (şekil M).

• Gönye kolunu salmak için gönye sÝkÝştÝrma düğmesini (12) gevşetin ve pozitif engel kolunu (11) kaldÝrÝn (şekil A1).

• Kolu istenen açÝya çevirin ve gönye sÝkÝştÝrma düğmesiyle (12) kitleyin.

• Gönye kolunu (13), kolun kenarÝnÝ ölçekte istenen değere çekerek birleştirin. - 0° sağÝna çekildiğinde: kolun sol kenarÝnÝ istenen ayarla birleştirin. - 0° soluna çekildiğinde: kolun sağ kenarÝnÝ istenen ayarla birleştirin. Gönyeli kesim yaparken kesim dÝşÝ kÝsmÝn bÝçak ile ayna arasÝnda kalmamasÝna dikkat edin, yani kesim dÝşÝ kalan kÝsmÝn bÝçağa temas etmemesi için kesim dÝşÝ kÝsÝm açÝsÝnÝn 90°’den büyük olmasÝ gerekiyor. Meyilin ayarlanmasÝ (şekil A2)

• Meyil kolunu (19) gevşetin ve başlÝğÝ sola eğin.

• BaşlÝğÝ tutarak meyil kolunu (19) iyice sÝkÝştÝrÝn. Dikey düz çapraz kesim (şekil A1 & N)

• Gönye sÝkÝştÝrma düğmesini (12) gevşetin ve pozitif engel kolunu (11) kaldÝrÝn (şekil A1).

• Gönye mandalÝnÝ 0° konumunda kavratÝn ve gönye sÝkÝştÝrma düğmesini sÝkÝştÝrÝn.

• Ahşap parçayÝ aynaya dayayarak kesmek için yerleştirin.

• Tutma kolunu (3) kavrayÝn ve baş kilidi açma koluna (2) bastÝrarak başlÝğÝ serbest bÝrakÝn. Motoru çalÝştÝrmak için çalÝştÝrma tetiğine (1) basÝn. Kesime ayna yakÝnÝnda başlamanÝz önerilir (şekil N).

• BaşlÝğÝ aşağÝya bastÝrÝn ve bÝçağÝ kesilecek parçanÝn içinden geçirin. BÝçağÝ zorlamayÝn.

• Testere başlÝğÝnÝ, tam olarak bastÝrdÝktan sonraki kesimi tamamlamak için yavaşça çekin.

• Kesimi tamamladÝktan sonra, tetiği ve başlÝk kilidi açma kolunu (2) serbest bÝrakÝn ve başlÝğÝ yukarÝya park konumuna getirin.

• BazÝ plastik türleri için bu işlemin ters sÝrada yapÝlmasÝ önerilmektir.

• Alt bÝçak siperi, kol (2) bÝrakÝldÝktan sonra hemen kapanacak şekilde tasarlanmÝştÝr. Siper 1 saniye içinde kapanmazsa testerenizin bakÝmÝ için yetkili bir D

WALT bakÝm servisine başvurunuz. Dikey gönye çapraz kesimi (şekil A1 & O)

• Gönye sÝkÝştÝrma düğmesini (12) gevşetin ve pozitif engel kolunu (11) kaldÝrÝn (şekil A1).

• BaşlÝğÝ istenen açÝya ayarlamak için sola ya da sağa çevirin (şekil O).

• Bu aralÝğÝn içinde başka bir açÝ isteniyorsa, başlÝğÝ sÝkÝca tutup gönye sÝkÝştÝrma düğmesini sÝkÝştÝrarak kitleyin.

• Kesime başlamadan önce gönye sÝkÝştÝrma düğmesinin daima kitlenmiş olmasÝna dikkat edin.

• İşleme dikey düz çapraz kesimde olduğu gibi devam edin. Bir ahşap parçasÝnÝn ucunu küçük bir kesimdÝşÝ aralÝk ile keserken, parçayÝ, kesimdÝşÝ aralÝğÝn bÝçak gövdesinin yanÝnda ve büyük açÝ ayna tarafÝnda olacak şekilde konumlandÝrÝn: - sol gönye, kesimdÝşÝ aralÝk sağda - sağ gönye, kesimdÝşÝ aralÝk solda. Meyilli çapraz kesim (şekil A2 & P) Meyil açÝlarÝ solda 0° ile 45° arasÝnda seçilebilmektedir. 45°ye kadar olan meyiller, gönye kolu sÝfÝr ile en fazla 45° sol ya da sağ konumunda ayarlanarak kesilebilmektedir.

• Meyil sÝkÝştÝrma kolunu (19) gevşetin ve istenilen meyili ayarlayÝn (şekil A2).

• Meyil sÝkÝştÝrma kolunu (19) sÝkÝca kitleyin (şekil A2).

• İşleme dikey düz çapraz kesimde olduğu gibi devam edin. Bileşik gönye (şekil Q1 & Q2) Bu kesim, gönye ile meyilli kesimin bir bileşimidir. Bu kesim türü, eğimli yüzleri olan çerçeve ya da kutularÝn yapÝlmasÝ için kullanÝlmaktadÝr (bknz. Q1). Kesim açÝsÝ kesimden kesime değişirse, meyil sÝkÝştÝrma kolunun ve gönye sÝkÝştÝrma düğmesinin güvenli bir şekilde kitlenmiş olmasÝna dikkat edin. Meyil ya da gönye değiştirildikten sonra bunlarÝn sÝkÝştÝrÝlmasÝ gerekmektedir.

• Genel bileşik gönye kesimleri için doğru meyil ve gönye ayarlarÝnÝ tespit ederken aşağÝdaki tabloyu kullanabilirsiniz. Tabloyu kullanmak için projenizin aranan “A” açÝsÝnÝ (şekil Q2) seçin ve bu açÝyÝ tablodaki ilgili yayda bulun. Doğru meyil açÝsÝnÝ bulmak için bu noktadan dik olarak inen çizgiyi takip edin; doğru mitre açÝsÝnÝ bulmak için bu noktadan itibaren yatay bir çizgi takip edin.

• Testerenizi belirlenen açÝlara ayarlayÝn ve bir kaç deneme kesimi yapÝn.

• Kesilen parçalarÝ birleştirmeyi deneyin.

• Örnek: 30° dÝş açÝlÝ (“A” açÝsÝ, şekil Q2) 4 yüzlü bir kutu yapmak için sağ üstteki yeyÝ kullanÝn. Yay ölçeğinde 30’u bulun.TÜRKÇE 83 tr - 6

• Testerenin gönye açÝsÝ ayarÝnÝ (23°) bulmak için her yayÝ kesen yatay çizgiyi her iki yöne doğru takip edin.

• AynÝ şekilde, testeredenin meyil açÝsÝ ayarÝnÝ (40°) bulmak için yayÝ dikey olarak kesen çizgiyi yukarÝya ve aşağÝya doğru takip edin.

• Testere ayarlarÝnÝn doğruluğunu kontrol etmek için kullanÝlmayan birkaç ahşap parçasÝ üzerinde deneme yapÝn. Demir karÝşÝmÝ olmayan metallerin kesim tarzÝ Demir karÝşÝmÝ olmayan metallerin kesiminde testereniz sadece köşe kesimi modunda bulundurulmalÝdÝr. Demir karÝşÝmÝ bulundurmayan metallerin kesiminde biselajlÝ kesim ve bileşik köşe birleştirme kesimleri yapÝlmamasÝ tavsiye edilmektedir. MakinanÝzÝ demir alaşÝmlÝ metallerin kesiminde kullanmayÝnÝz.

• Demir karÝşÝmsÝz metallerin kesiminde sÝkÝştÝrÝcÝ mengene kullanÝnÝz. Kesilen parçanÝn iyice mengene ile sÝkÝştÝrÝlÝp sÝkÝştÝrÝlmadÝğÝndan emin olunuz.

• Sadece demir alaşÝmlÝ metal kesimine uygun testere bÝçağÝ kullanÝnÝz.

• YağlayÝcÝ maddeler kullandÝğÝnÝzda sadece cila veya temizleyici sprey kullanÝnÝz. Emülsiyon tipi sÝvÝ maddeleri kulanmaktan kaçÝnÝnÝz.

• Metal parçacÝklarÝn yaratabileceği artÝk madde tehlikesine önlem olarak FI veya DI tipi aktarma cihazÝnÝ makina ile elektrik ağÝ arasÝna bağlayÝnÝz. FI ayracÝ aşağÝdaki özelliklere haiz olmalÝdÝr. voltaj rejimi 230 V akÝm rejimi 16 A tepki süresi < 15 ms bileşim amperi 30 mA DI ayracÝ aşağÝdaki özelliklere haiz olmalÝdÝr. DIN VDE 0661 voltaj rejimi 230 V akÝm rejimi 16 A bileşim amperi 30 mA tüm kutuplarÝn devre dÝşÝ kalmasÝ L+N+PE PE ekrana yansÝmasÝ en düşük voltajda devre dÝşÝ kalma Opsyonel aksesuarlar Toz çekme Oluşan tozun en iyi şekilde toplanabilmesi için 3 adet hort- um, bir 3 kanallÝ konektör ve gereken tespit malzemesinden oluşan toz çekme takÝmÝ DE7777 mevcuttur. Kesilecek parçanÝn tespit edilmesi (şekil A3) Demir karÝşÝmÝ olmayan metallerin kesiminde herzaman sÝkÝştÝrÝcÝ mengene kullanÝnÝz.

• Çoğu durumda, bÝçağÝn hareketi malzemeyi aynaya doğru sÝkÝca bastÝrmak için yeterlidir.

• Malzeme kesim sÝrasÝnda kalkÝyorsa ya da aynadan öteye hareket ediyorsa, opsyonel malzeme mengenesini (28) kullanmanÝz önerilir. KÝsa parçalarÝn kesilmesi (şekil A3) KÝsa parçalarÝn kesilmesinde, hem toplu kesim hem de farklÝ uzunluklardaki parçalarÝn kesiminde kÝsa parçalar için uzunluk engelini (32) kullanmanÝzÝ öneriyoruz. Uzunluk engeli yalnÝzca bir çift opsyonel kÝlavuz rayÝyla (26) birlikte kullanÝlabilmektedir. Uzun parçalarÝn kesilmesi (şekil A3) Uzun parçalarÝ daima destekleyin. Şekil A3’de, testerenin serbest durmasÝ halinde uzun parçalarÝn kesilmesi için gereken ideal donanÝm gösterilmektedir (tüm aksesuarlar opsyoneldir). Buaksesuarlar (sehpa ve malzeme mengenesi dÝşÝnda), hem malzeme giriş hem de çÝkÝş taraflarÝnda kullanÝlmasÝ gerekiyor: - Sahpa (31) (montaj talimatlarÝ ile birlikte). - KÝlavuz raylarÝ (500 ya da 1.000 mm) (26). - KÝlavuz raylarÝ için ayak (30). Bu ayaklarÝ makineyi desteklemek için kullanmayÝn! AyaklarÝn yüksekliği ayarlanabilmektedir. - Malzeme destek levhalarÝ (27). - RaylarÝn desteklenmesi için tezgah ve levha (25) (tezgah üzerinde çalÝşÝrken de kullanÝlÝr). - Malzeme mengenesi (28). - Dönme engeli (29).

• Testerenizi sehpa üzerine yerleştirin ve kÝlavuz raylarÝ takÝn.

• Malzeme destek levhalarÝnÝ (27) kÝlavuz raylarÝna (26) sÝkÝca vidalayÝn. Malzeme mengenesi (28) artÝk bir uzunluk engeli görevini görmektedir.

• Orta ya da uzun parçalarÝn boyunu ayarlamak için dönme engelini (29) kullanÝn. Dönme engeli, yana doğru ayarlanabilmekte ya da kullanÝlmadÝğÝnda katlanarak yoldan çekilebilmektedir. MakaralÝ tezgahÝn kullanÝlmasÝ (şekil A3 & A5) MakaralÝ tezgahla (33) uzun ve büyük ahşap parçalarÝn kesilmesini çok kolaylaştÝrmaktadÝr (şekil A5). MakaralÝ tezgah testerenin sağ ya da sol tarafÝna monte edilebilmektedir. MakaralÝ tezgah, opsyonel sahpanÝn kullanÝlmasÝnÝ gerektirmektedir (şekil A3). MakaralÝ tezgahÝ, sehpa ile birlikte gönderilen talimatlara göre monte edin.

KUTU YÜZÜ AÇISI (AÇI “A”)• SehpanÝn kÝsa destek çubuklarÝnÝ tezgahÝn kullanÝlacağÝ tarafta tezgahÝn değişken şekilli raylarÝyla değiştirin.

• MakaralÝ tezgah ile birlikte verilen tüm talimatlarÝ uygulayÝn. Mevcut testere bÝçaklarÝ (önerilen bÝçaklar) Tungsten karpit Uygulama Çap Diş saysÝ uçlu (TCT) Negatif dişli Ahşap, levhalar 216 24 tÝrmÝklÝ kalÝn etli plastik profiller yüksek kaliteli 216 48 paneller(ince kesim), ince etli plastik profiller Negatif tÝrmÝklÝ İnce etli plastikler 216 60 uçlarÝ düz dişli profiller (e.g. pencere pancur çÝtalarÝ, kablo kanallarÝ) Uygun aksesuarlar konusunda daha fazla bilgi için bayinize başvurun. Tafl›ma (flekil A1 & A2)

• Testereyi naklederken, meyil ve gönyeyi 0° konumuna getirin.

• Bileşik alt siperi ve başlÝk kilidi açma kolunu bastÝrÝn (2).

• BaşlÝğÝ aşağÝya bastÝrÝn ve kitleme düğmesine (22) basÝn (şekil A2).

• Testere bÝçağÝnÝ park konumuna çekin.

WALT elektrikli aletiniz, minimum bakÝmla uzun süre çalÝşacak şekilde imal edilmiştir. Her zaman sorunsuz çalÝşmasÝ, alete gerekli bakÝmÝn yapÝlmasÝna ve düzenli temizliğe bağlÝdÝr. Yağlama Elektrikli aletiniz, ek yağlama gerektirmez. Temizlik HavalandÝrma kanallarÝnÝn temiz ve açÝk olmasÝna dikkat edin ve aletin gövdesini düzenli olarak yumuşak bir bezle temizleyin. ‹stenmeyen aletler ve çevre AtacağÝnÝz eski aletinizi, çevreyi etkilemeyecek biçimde ortadan kaldÝran D

WALT onarÝm merkezlerine götürün. GARANTİ

WALT ağÝr hizmet tipi endüstriyel aletinizin performansÝ sizi tam olarak tatmin etmiyorsa, 30 gün içinde takas için yetkili bayinize geri götürebilirsiniz. SatÝn alma belgesinin ibrazÝ şarttÝr.

• ÜCRETSİZ BİR YILLIK SERVİS KONTRATİ • Bir yÝllÝk tam garantiye ek olarak, tüm D

WALT aletleri bir yÝl süreyle ücretsiz servis desteğine de sahiptir. SatÝn alma tarihinden itibaren bir yÝl içinde yapÝlan hiçbir onarÝm ve koruyucu bakÝm işleminden işçilik ücreti almamaktayÝz. SatÝn alma tarihinin belgelenmesi şarttÝr.

WALT ağÝr hizmet tipi endüstriyel aletleri, satÝş tarihinden itibaren bir yÝl süreyle garantilidir. HatalÝ malzemeden veya işçilikten kaynaklanan tüm arÝzalar ücretsiz onarÝlÝr. Lütfen aleti herhangi bir yetkili D

WALT veya Black & Decker servis merkezine gönderin, ya da bizzat başvurun. Bu garanti aşağÝdakileri kapsamaz:

• BaşkalarÝ tarafÝndan yapÝlan veya girişimde bulunulan onarÝmlardan kaynaklanan hasar

• YanlÝş kullanÝm, ihmal, eskime ve aşÝnmadan, alet üzerinde değişiklik ve amaç dÝşÝ kullanÝmdan kaynaklanan hasar. Size en yakÝn yetkili D

WALT tamir acentesi için lütfen bu kÝlavuzun arkasÝnda bulunan uygun telefon numarasÝnÝ kullanÝn.
