MANUALE UTENTE DW700 DEWALT

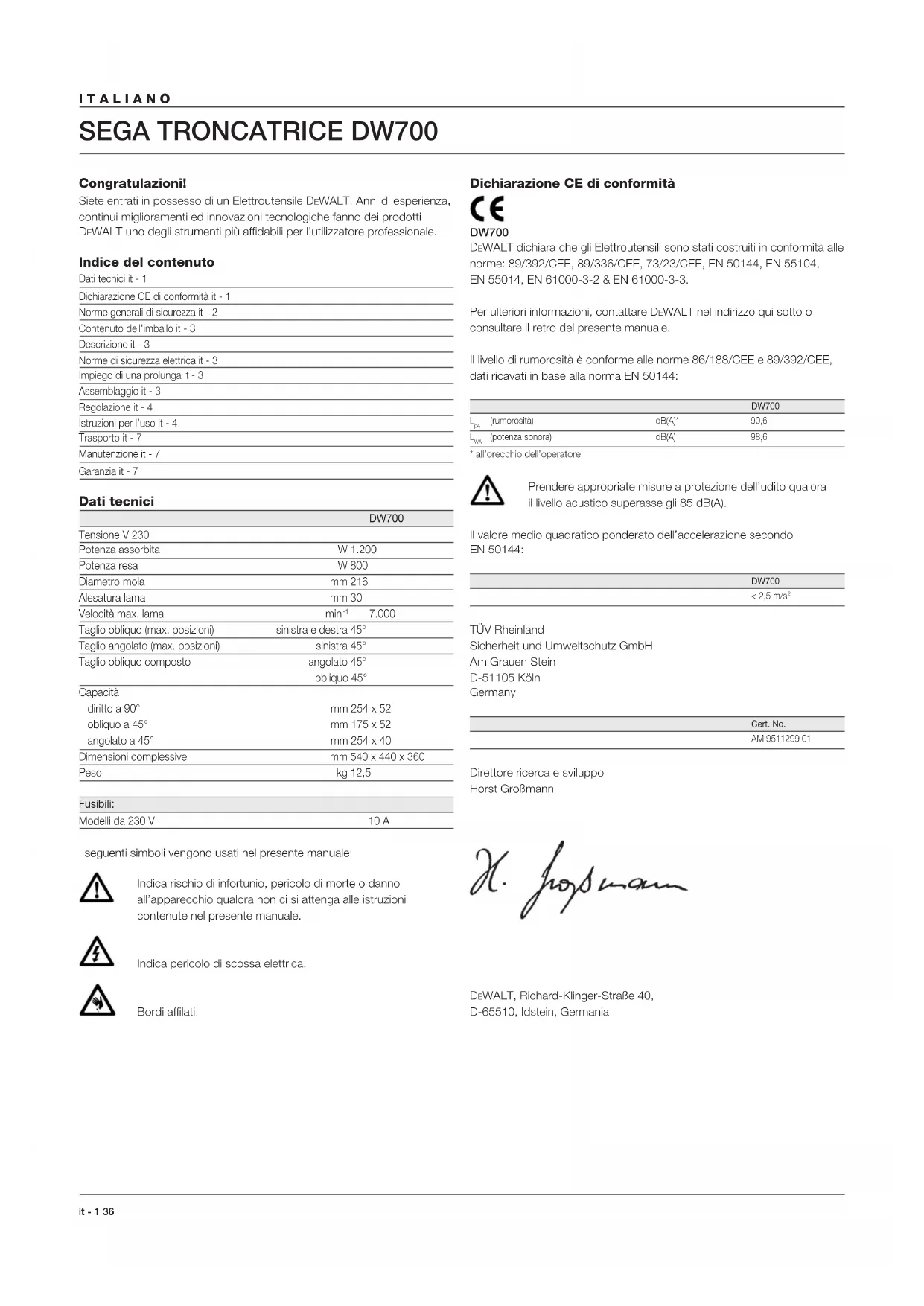

Congratulazioni! Siete entrati in possesso di un Elettroutensile DEWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DEWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Indice del contenuto Dati tecnici it - 1 Dichiarazione CE di conformità it - 1 Norme generali di sicurezza it - 2 Contenuto dell'imballo it - 3 Descrizione it - 3 Norme di sicurezza elettrica it - 3 Impiego di una prolunga it - 3 Assemblaggio it - 3 Regolazione it - 4 Istruzioni per l’uso it - 4 Trasporto it - 7 Manutenzione it - 7 Garanzia it - 7 Dati tecnici DW700 Tensione V 230 Potenza assorbita W 1.200 Potenza resa W 800 Diametro mola mm 216 Alesatura lama mm 30 Velocità max. lama min

Taglio obliquo (max. posizioni) sinistra e destra 45° Taglio angolato (max. posizioni) sinistra 45° Taglio obliquo composto angolato 45° obliquo 45° Capacità diritto a 90° mm 254 x 52 obliquo a 45° mm 175 x 52 angolato a 45° mm 254 x 40 Dimensioni complessive mm 540 x 440 x 360 Peso kg 12,5 Fusibili: Modelli da 230 V 10 A I seguenti simboli vengono usati nel presente manuale: Indica rischio di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni contenute nel presente manuale. Indica pericolo di scossa elettrica. Bordi affilati. Dichiarazione CE di conformità DW700 DEWALT dichiara che gli Elettroutensili sono stati costruiti in conformità alle norme: 89/392/CEE, 89/336/CEE, 73/23/CEE, EN 50144, EN 55104, EN 55014, EN 61000-3-2 & EN 61000-3-3. Per ulteriori informazioni, contattare DEWALT nel indirizzo qui sotto o consultare il retro del presente manuale. Il livello di rumorosità è conforme alle norme 86/188/CEE e 89/392/CEE, dati ricavati in base alla norma EN 50144: DW700

(potenza sonora) dB(A) 98,6* all’orecchio dell’operatore Prendere appropriate misure a protezione dell’udito qualora il livello acustico superasse gli 85 dB(A). Il valore medio quadratico ponderato dell’accelerazione secondo EN 50144: DW700< 2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Cert. No.AM 9511299 01 Direttore ricerca e sviluppo Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, GermaniaITALIANO 37 it - 2 Norme generali di sicurezza Durante l’utilizzo di utensili elettrici adottate sempre le elementari norme di sicurezza atte a ridurre i rischi d’incendio, scariche elettriche e ferimenti. Leggere attentamente le seguenti istruzioni prima di utilizzare prodotto. Custodire con cura le istruzioni! Norme generali 1 Tenere pulita l’area di lavoro Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti. 2 Tener presenti le caratteristiche dell’ambiente di lavoro Non esporre gli utensili elettrici all’umidità. Tenere ben illuminata l’area di lavoro. Non usare gli utensili elettrici in luoghi con atmosfera gassosa o infiammabile. 3 Proteggersi da scariche elettriche Evitare il contatto con oggetti dotati di scarico a terra (per es. tubi, termosifoni, cucine e frigoriferi). Durante impieghi estremi (per es. alto livello di umidità, polvere metallica, ecc.) si può aumentare la sicurezza elettrica collegando in serie un trasformatore d’isolamento o un interruttore di sicurezza per correnti di guasto (FI). 4 Tenere i bambini lontani dall’area di lavoro Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Per i ragazzi di età inferiore ai 16 anni è richiesta la supervisione di un adulto. 5 Cavo di prolunga per l’uso esterno Se l’utensile viene utilizzato all’aperto, si faccia uso soltanto di un cavo di prolunga di tipo idoneo, appositamente previsto e contrassegnato per l’uso esterno. 6 Custodia dell’elettroutensile dopo l’uso Riporre gli Elettroutensili in luogo sicuro e ben asciutto, fuori dalla portata dei bambini. 7 Usare il vestiario appropriato Evitare l’uso di abiti svolazzanti, catenine, ecc. in quanto potrebbero rimanere impigliati nelle parti mobili dell’utensile. Lavorando all’aperto indossare guanti di gomma e scarpe con suole antisdrucciolo. Raccogliere i capelli se si portano lunghi. 8 Usare occhiali protettivi Usare inoltre una maschera antipolvere qualora si producano polvere o particelle volatili. 9 Rumorosità eccessiva Prendere appropriate misure a protezione dell’udito se il livello acustico supera gli 85 dB(A). 10 Bloccare il pezzo da lavorare Usare pinze o morse per bloccare il pezzo da lavorare, ciò aumenta la sicurezza e consente di mantenere entrambe le mani libere per operare meglio. 11 Non sbilanciarsi Mantenere sempre un buon equilibrio evitando posizioni malsicure. 12 Evitare accensioni accidentali Non eseguire il trasporto dell’Elettroutensile collegato alla rete di alimentazione tenendo il dito sull’interruttore. Assicurarsi che l’interruttore sia in posizione OFF prima di inserire la spina. 13 Stare sempre attenti Prestare attenzione a quanto si sta facendo. Usare il proprio buon senso e non utilizzare l’utensile quando si è stanchi. 14 Staccare l’alimentazione dell’utensile Spegnere l’utensile ed attendere il suo arresto completo prima di lasciarlo incustodito. Staccare la spina dalla presa se l’utensile rimane inutilizzato e prima di eseguire qualsiasi operazione di manutenzione dell’utensile o di sostituzione degli accessori. 15 Non lasciare sull’utensile chiavi o strumenti di misura Prima di mettere in funzione l’Elettroutensile si abbia cura di togliere chiavi e altri strumenti. 16 Usare l’utensile adatto L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. Attenzione! L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi, da quelli raccomandati nel manuale d’uso possono comportare il rischio di infortuni. 17 Non abusare del cavo elettrico Non trascinare l’utensile né disinserire la spina strattonando il cavo di alimentazione. Proteggere il cavo dal calore, dagli olii minerali e dagli bordi taglienti. 18 Mantenere l’utensile con cura Tenere gli accessori sempre ben affilati e puliti per un migliore e più sicuro utilizzo. Osservare le istruzioni per la lubrificazione e la sostituzione degli accessori. Controllare periodicamente lo stato del cavo di alimentazione, e se danneggiato farlo riparare presso un Centro di Assistenza tecnica autorizzato DEWALT. Tenere gli organi di comando puliti, asciutti e privi di olio o grasso. 19 Controllare che non vi siano parti danneggiate Prima dell’utilizzo controllare scrupolosamente che non vi siano parti danneggiate e che l’utensile sia in grado di effettuare il suo lavoro in modo corretto. Controllare l’allineamento delle parti mobili assicurandosi che non vi siano grippaggi, danni ai componenti o ai supporti, ed altre condizioni che possono compromettere il buon funzionamento dell’utensile. Dispositivi di sicurezza e altre parti difettose devono essere riparate o sostituite secondo le modalità previste. Non usare l’utensile se l’interruttore è difettoso e provvedere alla sua sostituzione ricorrendo ad un Centro di Assistenza autorizzato DEWALT. 20 Rivolgersi ai Centri di Assistenza Tecnica autorizzati DEWALT per le riparazioni Il presente Elettroutensile è conforme alle principali norme di sicurezza vigenti. Per evitare pericolo di infortuni, le riparazioni alle apparecchiature elettriche devono essere effettuate esclusivamente da personale qualificato. Norme aggiuntive di sicurezza per seghe troncatrici

• Assicurarsi che la lama ruoti nella direzione corretta. Mantenere le lame affilate. Non usare lame di diametro superiore od inferiore a quello consigliato. Per le corrette prestazioni di esercizio della lama, fare riferimento ai dati tecnici.

• Verificare che tutti i pomelli di fissaggio e le leve di bloccaggio siano strette prima di avviare qualsiasi operazione.

• Controllare periodicamente che le aperture per la ventilazione del motore siano pulite e libere da trucioli.

• Scollegare la macchina dalla rete prima di procedere a qualsiasi intervento di manutenzione o sostituzione della lama.

• Prima di utilizzare qualsiasi accessorio, consultare il manuale di istruzioni. L’uso improprio di un accessorio potrebbe causare gravi danni.

• Consentire al motore di raggiungere la piena velocità prima di procedere al taglio.

• Estrarre la lama dal taglio nel pezzo, prima di rilasciare l’interruttore.

• Non incastrare alcun oggetto appuntito contro le ventole per bloccare la rotazione del motore.

• Non avvicinare nessuna delle due mani alla lama quando la sega è collegata alla rete di alimentazione elettrica.

• Non tentare di tagliare pezzi eccessivamente piccoli.

• Non tentare di fermare rapidamente la macchina in movimento premendo contro la lama un utensile o qualsiasi altra cosa; in questo modo si potrebbero causare seri danni inavvertitamente.

• Non utilizzare mai lame rotte o danneggiate.

• Non utilizzare mai dischi abrasivi.

• Non lavorare metalli ferrosi, metalli non ferrosi o materiali in muratura.ITALIANO it - 3 38 Rischi residui I rischi seguenti riguardano l’utilizzo di seghe troncatrici: L’applicazione delle norme di sicurezza pertinenti e l’installazione di dispositivi di sicurezza non consentono comunque di eliminare i seguenti rischi residui: - Diminuzione dell’udito. - Rischio di incidenti provocati da parti scoperte della lama della sega in rotazione. - Rischio di ferirsi durante la sostituzione della lama. - Rischio di schiacciamento delle dita durante l’apertura delle difese. - Pericoli per la salute causati dall’inspirazione della polvere prodotta durante la segatura del legno, in modo particolare quercia, faggio e MDF. Contenuto dell’imballo L’imballo comprende: 1 Macchina parzialmente assemblata 1 Chiave per brugole 1 Chiave piatta a dente 1 Lama TCT da 216 mm 2 Bulloni a testa quadra 1 Inserto per battuta (con 2 viti) 2 Collettori di aspirazione 1 Manuale istruzione 1 Disegno esploso

• Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto.

• Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile.

• Rimuovere la sega dall’imballaggio con la massima attenzione. Descrizione (fig. A1 & A2) La vostra Sega Troncatrice DEWALT è stata concepita per applicazioni professionali. Questa macchina ad elevata precisione può essere può essere regolata rapidamente ed agevolmente per eseguire tagli trasversali, obliqui, angolati o composti. Collocando il pezzo in lavorazione su un pezzo di legno, si aumenteranno le potenzialità di taglio a 300 mm.

1 Interruttore ON/OFF 2 Leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio 3 Impugnatura di trasporto 4 Difesa paralama superiore fissa 5 Flangia esterna 6 Bullone della lama 7 Difesa paralama inferiore 8 Inserto battuta 9 Piano fisso 10 Scanalatura scorrimento lama 11 Levetta del fermo a scatto 12 Pomello di bloccagio della rotazione 13 Piano rotante/braccio orientabile 14 Scala di rotazione 15 Battuta 16 Collettore di aspirazione superiore

17 Collettore di aspirazione inferiore 18 Dispositivo di bloccaggio testa nella posizione superiore 19 Pomelo di bloccaggio dell’inclinazione 20 Scala di inclinazione 21 Fori per dadi di fissaggio a banco 22 Pulsante di bloccaggio nella posizione abbassata 23 Barre trasversali 24 Vite bloccaggio traversa guida Accessori opzionali

25 Piastra di supporto terminale 26 Tubi di supporto 27 Supporto poggia-pezzi 28 Morsetto di bloccaggio del pezzo 29 Fermo orientabile 30 Supporto regolabile in altezza 760 mm (altezza max.) 31 Zampe d’appoggio

32 Fermo in lunghezza per piccoli pezzi (da utilizzare con la serie di tubi montati [26])

31 Zampe d’appoggio 33 Banco a rulli Norme di sicurezza elettrica Il motore elettrico è stato predisposto per operare con un unico voltaggio. Assicurarsi che il voltaggio a disposizione corrisponda a quello indicato sulla targhetta. CH Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto. Tipo 12 per la classe I (messa a terra) - utensili elettrici Sostituzione del cavo o della spina Quando occorre sostituire la spina, smaltire la spina vecchia in modo appropriato; è pericoloso inserire una spina con i conduttori di rame scoperti in una presa di corrente sotto tensione. Impiego di una prolunga In caso di impiego di una prolunga, quest’ultima dovrà essere di tipo omologato e di dimensione idonee a garantire l’alimentazione elettrica della macchina (vedere le caratteristiche tecniche). La dimensione minima del conduttore è 1,5 mm

. Se si utilizza un avvolgitore, estrarre il cavo per l’intera lunghezza. Assemblaggio Prima di effettuare il montaggio disinserire sempre la spina dalla presa di alimentazione. Il motore e le difese sono già state montate al basamento. Aspirazione polveri DE7777 (opzionale) (fig. B)

• Inserire i tubi flessibili (34) ai collettori (16) e (17).

• Collegare i tubi flessibili alla bocchetta a 3 vie (36) con le adattatori (35) e otturare la terza buca.

• Impiegare aspiratori polveri conformi alle direttive pertinenti relative alle emissioni di polveri. Montaggio dell’inserto battuta (fig. A2 & C) Utillizare sampre l’inserto per tagli obliqui per ogni tipo di taglio!

• Abbassare la testa della sega per tirare il pomello di bloccagio (22) e sollevare la testa (fig. A2).

• Inserire le viti (37) e (38) e le rondelle (39) nei fori (40) nel modo illustrato, per montare l’inserto della battuta (8) (fig. C).39 it - 4 ITALIANO Ancoraggio del cavo (fig. D)

• Inserire il cavo (41) nel pressacavo (42). Lasciare cavo a sufficienza per lo scorrimento della testa della sega. Montaggio su banco (fig. E) La sega può essere disposta su qualsiasi superficie piana e stabile. L’altezza di lavoro raccomandata è tuttavia compresa fra 700 e 750 mm.

• Inserire i due bulloni a testa quadra (43) nei due fori (21).

• Fissare la sega sempre saldamente per escludere eventuali spostamenti. Montaggio lama della troncatrice (fig. A1 & F) I denti di una lama nuova sono molto affilati e possono essere pericolosi.

• Mantenere la flangia esterna (5) con la chiave piatta a dente (44).

• Usando la chiave a brugola da 6 mm, allentare il bullone della lama (6) ruotando in senso orario. Rimuovere il bullone della lama (6), la relativa rondella e la flangia esterna (5) (fig. A1).

• Premere la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) per sollevare la difesa lama inferiore (7) e rimuovere la lama della sega (45).

• Installare la nuova lama (45) sullo spallamento (46) ubicato sulla flangia interna (47) accertandosi che i denti all’estremità inferiore della lama siano rivolti verso la battuta (lontano dall’operatore).

• Sostituire la flangia esterna (5), accertandosi che le tacche di riferimento (48) siano ingranate correttamente, una su ciascun lato del motore.

• Serrare il bullone della lama (6) ruotando in senso antiorario e mantenendo la lama con la chiave piatta a dente. Regolazione Prima di effettuare la regolazione disinserire sempre la spina dalla presa di alimentazione. La vostra sega troncatrice è stata regolata accuratamente in fabbrica. Se si rendesse necessario provvedere nuovamente alla regolazione, in seguito alla spedizione o al successivo utilizzo o per qualsiasi altra ragione, procedete seguendo le indicazioni sottoriportate per la regolazione della vostra sega. Regolazione delle barre guida trasversali per una costante profondità di taglio (fig. A1, G1 & G2) La lama deve ruotare ad una profondità di taglio costante lungo la completa lunghezza del tavolo e non deve toccare il piano fisso nella parte posteriore della scanalatura o nella parte anteriore del braccio orientabile. A tal scopo le barre guida trasversali devono essere perfettamente parallele rispetto al piano, quando la testa della sega è completamente abbassata.

• Premere la leva per il rilascio combinato del pulsante di bloccaggio e della difesa inferiore della lama (2) (fig. A1).

• Spingere la testa della sega in posizione totalmente arretrata e misurare l’altezza dal piano del braccio orientabile (13) al bordo inferiore della flangia esterna (5) (fig. G1).

• Mantenendo la testa della sega completamente premuta, tirare la testa della sega fino alla fine del suo scorrimento.

• Misurare di nuovo l’altezza indicata alla figura G1. Entrambi i valori dovrebbero essere identici. Per la regolazione procedere come segue:

• Allentare il controdado (49) nella staffa (50) e regolare la vite (51) nella misura necessaria procedendo a piccoli passi (fig. G2).

• Stringere il controdado (49). Verificare sempre che la lama nella posizione verticale a 90° ed angolata a 45° non venga a contatto nella parte posteriore della scanalatura con il tavolo o nella parte anteriore con il braccio orientabile! Non accendere la macchina prima di avere effettuato questo controllo! Controllo e registrazione della lama rispetto alla battuta (fig. A2 & H)

• Allentare il pomello di bloccaggio della rotazione (12) ruotando in senso antiorario (fig. H).

• Abbassare la testa e bloccarla in questa posizione con l’ausilio del pulsante di bloccaggio in posizione abbassata (22) (fig. A2).

• Sollevare la levetta del fermo a scatto (11) e ruotare la testa fino a raggiungere la posizione di taglio obliquo a 0°. Non stringere il pomello di bloccaggio della rotazione (12) (fig. H).

• Tagliare uno pezzo di almeno 100 mm e controllare l’angolo. Per la regolazione procedere come segue:

• Sbloccare il pomello di bloccaggio della rotazione (12), allentare la vite (52) e ruotare il perno eccentrico (53) per regolare l’angolo.

• Bloccare il pomello di bloccaggio della rotazione (12). Controllo e registrazione della lama rispetto al piano (fig. A2, J1 - J3)

• Assicurarsi che la testa sia bloccata nella posizione di taglio obliquo a 0°.

• Rilasciare la leva di bloccaggio dell’inclinazione (19) (fig. A2).

• Premere la testa della sega verso destra onde assicurarsi che sia perfettamente verticale e stringere la leva di bloccaggio dell’inclinazione (19).

• Accostare una squadra angolata (54) sul piano e sopra contro la lama (45) (fig. J1). Evitare il contatto della squadra con la punta dei denti della lama. Per la regolazione procedere come segue:

• Allentare il pomelo di bloccaggio dell’inclinazi one (19) (fig. A2).

• Allentare il controdado (55) e ruotare la vite per regolare la posizione (fig. J2).

• Controllare che la tacca indice dell’inclinazione (56) indichi 0° sulla scala di inclinazione (20) (fig. J3).

• Se così non fosse, allentare le due viti (57), spostare la scala (20) nella misura del necessario e serrare le due viti. Controllo e registrazione dell’angolo di inclinazione (fig. A2, J2 & K)

• Allentare il pomelo di bloccaggio dell’inclinazione (19) (fig. A2).

• Spostare la testa della sega nella sua posizione estrema di inclinazione verso sinistra.

• Controllare con un goniometro che l’angolo sia esattamente di 45° (fig. K).

• Se è necessario registrare, ruotare il contradado (58) e ruotare la vite di registro (59) nella misura del necessario (fig. J2). Mentre si procede a queste regolazioni, è consigliabile sostenere il peso della testa della sega mantenendola. Sarà in tal modo più facile ruotare la vite di registro. Istruzioni per l’uso

• Osservare sempre le istruzioni per la sicurezza e le normative vigenti.

• Fissare il pezzo in lavorazione.

• Applicare all’utensile esclusivamente pressioni di leggera entità, e non esercitare pressione laterale sulla lama della sega.

• Evitare sovraccarichi.ITALIANO it - 5 40 Prima del funzionamento:

• Montare il tipo di lama appropriato. Non utilizzare lame eccessivamente usurate. La velocità max. di rotazione dell’utensile non deve superare quella della lama della troncatrice.

• Non cercare di tagliare pezzi eccessivamente piccoli.

• Non forzare la lama, lasciare che esegua il taglio liberamente.

• Prima di eseguire il taglio attendere che il motore elettrico abbia raggiunto il regime max.

• Accertarsi che le manopole e le impugnature di bloccaggio siano serrate. Accensione/Spegnimento (ON/OFF) (fig. L)

• Per accendere la sega, premere l’interruttore a grilletto (1) schiacciando contemporaneamente la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) come illustrato dalla fig. L.

• Per spegnere l’utensile, rilasciare l’interruttore.

• Non è prevista la possibilità di bloccare l’interruttore nella posizione di acceso. Qualità di taglio L’uniformità di qualsiasi taglio dipende da numerose variabili, come ad es. il materiale da tagliare. Quando siano richiesti tagli particolarmente levigati per modanature e altri lavori di precisione, i migliori risultati si ottengono con una lama affilata (60 denti, in carburo) e con una velocità di taglio più bassa e uniforme. Accertarsi che il materiale non slitti durante il taglio; bloccarlo saldamente in posizione. Prima di sollevare il braccio attendere sempre che la lama si arresti completamente. Se fibre di legno di piccole dimensioni continuano a staccarsi sul lato posteriore del pezzo di lavorazione, applicare un tratto di nastro adesivo protettivo sul legno nel punto in cui si deve eseguire il taglio. Segare attraverso il nastro adesivo, quindi rimuoverlo con cautela al termine dell’operazione. Regolazione della rotazione (fig. A1 & M) Il braccio orientabile può essere impostato a 0°, 15°, 22,5°, 30° e 45° a sinistra o a destra. Alla posizione di 30° c’è un inserto reversibile (60) che permette di ottenere sia 30° che 31,6° (fig. M).

• Allentare il pomello di bloccaggio della rotazione (12) e sollevare la levetta del fermo a scatto (11) per rilasciare il braccio orientabile (fig. A1).

• Portare il braccio nell’angolazione richiesta e bloccarlo con il pomello di bloccaggio della rotazione (12).

• Allineare il braccio orientabile (13) spostando l’estremità del braccio in corrispondenza dell’indicazione dell’angolo desiderato sulla scala. - per angoli sulla destra dello 0°: allineare il bordo sinistro del braccio sulla posizione desiderata - per angoli sulla sinistra dello 0°: allineare il bordo destro del braccio sulla posizione desiderata Durante l’esecuzione di tagli obliqui, assicurarsi che il pezzetto di scarto non vada ad incastrarsi tra la lama e la battuta, p.es. l’angolo del pezzo di scarto è maggiore di 90°. Altrimenti il pezzetto di scarto potrebbe essere scagliato via dalla rotazione della lama. Regolazione dell’inclinazione (fig. A2)

• Allentare il pomelo de bloccaggio della inclinazione (19) ed inclinare la testa a sinistra.

• Tenendo ferma la testa, serrare di nuovo il pomelo di bloccaggio dell’inclinazione (19). Taglio trasversale rettilineo verticale (fig. A1 & N)

• Allentare il pomello di bloccaggio della rotazione (12) e tirare verso l’alto la levetta del fermo a scatto (11) (fig. A1).

• Innestare il dispositivo di posizionamento della rotazione nella posizione di 0° e stringere il pomello di bloccaggio della rotazione.

• Disporre il pezzo di legno da tagliare contro la battuta.

• Afferrare l’impugnatura di trasporto (3) e premere la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) per liberare la testa. Premere l’interruttore a grilletto (1) per avviare il motore. Si raccomanda di iniziare sempre il taglio il più vicino possibile alla battuta (fig. N).

• Abbassare la testa per consentire alla lama di tagliare completamente il legno. Lasciare che la lama tagli liberamente. Non forzare.

• Quando la testa è completamente abbassata, tirare lentamente la testa attraverso il pezzo per completare il taglio.

• Completato il taglio, rilasciare l’interruttore e la leva per il rilascio combinato della difesa inferiore e del dispositivo di bloccaggio (2) e riportare la testa nella propria posizione superiore di riposo.

• Per taluni tipi di profili in materiale plastico, si raccomanda di seguire la procedura in ordine inverso.

• La difesa inferiore della lama è progettata per chiudersi rapidamente quando la leva (2) viene rilasciata. Se non dovesse chiudersi entro un secondo, fare riparare la sega da un Centro di Assistenza autorizzato DEWALT. Taglio trasversale obliquo verticale (fig. A1 & O)

• Allentare il pomello di bloccaggio della rotazione (12) e premere verso l’alto la levetta del fermo a scatto (11) per selezionare l’angolo (fig. A1).

• Spostare la testa a sinistra o a destra all’angolo desiderato (fig. O).

• Se fosse richiesto un angolo qualsiasi intermedio, tenere saldamente la testa e bloccarla stringendo il pomello di bloccaggio della rotazione.

• Assicurarsi che il pomello di bloccaggio della rotazione sia sempre serrato fermamente prima di incominciare a tagliare.

• Procedere come indicato per il “Taglio trasversale rettilineo verticale”. Quando si esegue il taglio obliquo all’estremità obliqua di un pezzo di legno, posizionare il legno con l’angolo maggiore rivolto verso il guidapezzo. - taglio sinistro, estremità a destra - taglio destra, estremità a sinistra Taglio trasversale angolato (fig. A2 & P) L’angolo di inclinazione può essere impostato da 0° a 45° a sinistra. Si possono realizzare tagli angolati fino a 45° con inclinazioni del braccio orientabile in posizioni comprese fra zero ed un massimo di 45° a destra o sinistra.

• Allentare il pomelo di bloccaggio dell’inclinazione (19) ed impostare l’inclinazione desiderata (fig. A2).

• Stringere saldamente il pomelo di bloccaggio dell’inclinazione (19).

• Procedere come indicato per il „Taglio trasversale rettilineo verticale“. Taglio composto (fig. Q1 & Q2) Questo tipo di taglio è una combinazione di taglio angolato e di taglio a sbieco. Questo è il tipo di taglio utilizzato per realizzare cornici o scatolati dai lati inclinati come quanto rappresentato alla fig. Q1. Se l’angolo di taglio varia da taglio a taglio, controllare che la leva di bloccaggio dell’inclinazione ed il pomello di bloccaggio della rotazione siano stretti saldamente. Questi ultimi devono essere stretti successivamente a qualsiasi variazione apportata all’inclinazione o alla rotazione.

• Il grafico sotto riportato aiuterà a selezionare le corrette impostazioni degli angoli di inclinazione e rotazione per i più comuni tagli obliqui composti. Per leggere il grafico, scegliere l’angolo desiderato “A” (fig. Q2) del progetto in questione e individuare questo angolo sull’arco appropriato nel grafico. Da questo punto, seguire una linea retta verso il basso per trovare il corretto angolo dell’inclinazione e una linea retta orizzontale per individuare il corretto angolo di rotazione del piano.41 it - 6 ITALIANO

• Regolare la sega agli angoli prescritti e realizzare alcuni tagli di prova.

• Fare pratica assemblando insieme le parti tagliate.

• Esempio: Per ottenere una scatola a 4 lati con angoli esterni di 30° (angolo “A”, fig. Q2), utilizzare l’arco superiore destro. Individuare i 30° sull’arco graduato.

• Seguire la linea di intersezione orizzontale fino al lato opposto per ottenere la misura dell’angolo di rotazione da impostare sulla sega (23°).

• Analogamente seguire la linea di intersezione verticale fino al lato superiore o inferiore per ottenere la misura dell’angolo di inclinazione da impostare sulla sega (40°).

• Eseguire sempre dei tagli di prova su piccoli pezzi di legno di scarto per verificare le regolazioni sulla sega. Taglio di metalli non ferrosi Quando si tagliano metalli non ferrosi, la macchina si deve usare esclusivamente nel modo troncatrice. Si consiglia di non usare il taglio inclinato e i tagli a squadra composti con metalli non ferrosi. La macchina non deve essere usata per tagliare metalli ferrosi.

• Usare sempre un fermo materiale quando si tagliano metalli non ferrosi. Assicurarsi che il pezzo da lavorare sia fermato saldamente.

• Applicare esclusivamente le lame adatte al taglio di metalli non ferrosi.

• Quando si usano dei lubrificanti, applicare solo cera o spray isolante. Non utilizzare né emulsioni né sostanze liquide simili.

• Collegare un interruttore FI o DI fra la macchina e la presa di corrente, per evitare rischi residui provocati dagli sfridi di metallo. L’interruttore FI deve essere conforme alle seguenti specifiche: tensione nominale 230 V corrente nominale 16 A tempo di reazione < 15 ms corrente di fusione 30 mA L’interruttore DI deve essere conforme alle seguenti specifiche: DIN VDE 0661 tensione nominale 230 V corrente nominale 16 A corrente di fusione 30 mA interdizione di tutti i poli L+N+PE monitoraggio PE disinnesto a bassa tensione Accessori opzionali Aspirazione polveri Un set di estrazione polveri DE7777 è disponibile. Questo set comprende 3 tubi flessibili, une bocchetta 3 vie ed i materiali necessari per l’estrazione polveri. Bloccaggio del pezzo (fig. A3) Usare sempre un fermo materiale quando si tagliano metalli non ferrosi.

• Nella maggior parte dei casi, l’azione della lama è sufficiente per tenere fermo il pezzo contro la battuta.

• Se il materiale da tagliare avesse la tendenza ad alzarsi o a spostarsi in avanti dalla battuta, si consiglia di ricorrere in via preferenziale al morsetto di bloccaggio disponibile come accessorio (28). Taglio di pezzi corti (fig. A3) Si raccomanda di utilizzare il fermo in lunghezza per pezzi corti (32) sia per il taglio in serie che per singoli piccoli pezzi di diversa lunghezza. Il fermo in lunghezza può essere utilizzato in congiunzione con una coppia di tubi di guida (26). Taglio di pezzi lunghi (fig. A3) Dotare sempre i pezzi lunghi di adeguati supporti. La figura A3 rappresenta la configurazione ideale per il taglio di pezzi lunghi quando la sega è impiegata semplicemente appoggiata sul pavimento (tutti gli accessori optional). Tali accessori (tranne le zampe d’appoggio e il morsetto di bloccaggio del pezzo) sono necessari siano sul lato di inserimento che in quello di uscita del pezzo: - Zampe d’appoggio (31) (fornite con istruzioni di montaggio). - Tubi di guida (500 o 1.000 mm) (26). - Supporti (30) atti a sostenere i tubi di guida. Non utilizzare i supporti per sostenere la macchina! L’altezza dei supporti è regolabile. - Piastre di supporto poggia pezzi (27). - Piastra di supporto terminale (25) per sostenere i tubi di guida (ossia quando si opera su un banco pre-esistente). - Morsetto di bloccaggio del pezzo (28). - Fermo orientabile (29).

• Collocare la sega sulle zampe d’appoggio e montare i tubi di guida.

• Avvitare saldamente le piastre di supporto poggia pezzi (27) ai tubi di guida (26). Il morsetto di bloccaggio del pezzo (28) ora funziona da fermo in lunghezza.

• Installare le piastre di supporto terminali (25).

• Unire il fermo orientabile (29) al tubo di guida posteriore.

• Usare il fermo orientabile (29) per regolare la lunghezza di taglio di pezzi medi e lunghi. Può essere regolato lungo il lato o ruotato via quando non è necessario. Utilizzo del banco a rulli (fig. A3 & A5) Il banco a rulli (33) rende più facile la lavorazione di pannelli di legno lunghi e larghi (fig. A5). Può essere applicato sia sul lato destro che su quello sinistro della macchina. Per potere applicare il banco a rulli, è necessario acquistare le zampe di appoggio aggiuntive (fig. A3). Per il montaggio seguire le istruzioni fornite in dotazione alle zampe di appoggio.

• Sostituire le barre corte di supporto fornite in dotazione alle zampe d’appoggio con i tubi irregolari sporgenti dal banco sul lato in cui si va ad usare il banco.

• Attenersi a tutte le istruzioni fornite con il banco a rulli.

SCATOLA A QUATTRO LATI ANGOLO ESTERNO IMPOSTARE QUESTO ANGOLO OBLIQUOGamma di lame raccomandati Con riporti al carburo Applicazioni Diametro Denti di tungsteno (TCT) Angolo di spoglia Per legno, pannelli 216 24 negativo profili in plastica spessi Per pannelli di alta qualità 216 48 (taglio fine), profili in plastica sottili Angolo di spoglia Per profili plastici 216 60 superiore negativo sottili (p.es. lamelle per veneziane, canaline per fili elettrici) Consultate il vostro rivenditore per ottenere ulteriori informazioni sugli accessori disponibili. Trasporto (fig. A1 & A2)

• Per trasportare la sega, impostare le posizioni di inclinazione e rotazione a 0°.

• Premere la leva per il rilascio combinato del pulsante di bloccaggio e della difesa inferiore della lama (2).

• Abbassare completamente la testa e premere il pulsante di bloccaggio nella posizione abbassata (22) (fig. A2).

• Portare la lama della sega in posizione di riposo.

• Utilizzare sempre l’apposita impugnatura (3) per il trasporto della sega. Manutenzione Il Vostro Elettroutensile DEWALT è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a manutenzione periodica. Lubrificazione Il Vostro elettroutensile non richiede lubrificazione addizionale. Pulitura Tenere libere le feritoie di ventilazione e pulire l’esterno dell’utensile periodicamente con un panno morbido. Utensili inutilizzabili e tutela ambientale Per garantire l’eliminazione degli utensili non più utilizzabili nel rispetto dell’ambiente, si consiglia di portare il vostro vecchio utensile presso una delle Filiali dirette di Assistenza DEWALT, che disporranno della loro eliminazione nel rispetto dell’ambiente. ITALIANO it - 7 42 GARANZIA
