MANUALE UTENTE DCS578 DEWALT

• Les cellules ion lithium sont recyclables. Les apporter au revendeur ou dans un centre de recyclage local. Les blocs batterie collectés seront recyclés ou mis au rebutcorrectement.92 ITaLIanO Dichiarazione di conformità CE Direttiva Macchine Sega circolare a batteria DCS578, DCS579 DeWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative: 2006/42/CE, EN62841-1:2015, EN62841-2-5:2014. Questi prodotti sono anche conformi alla Direttiva 2014/30/ UE e 2011/65/UE. Per ulteriori informazioni, contattare DeWALT

all’indirizzo seguente o vedere sul retro delmanuale. Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DeWALT

I livelli di vibrazione e/o rumorosità indicati in questo foglio informativo secondo una procedura standardizzata e prevista nella norma EN62841 e possono essere utilizzati per mettere a confronto elettroutensili diversi. Possono essere utilizzati per una valutazione preliminare dell’esposizione.

AVVERTENZA: i livelli di vibrazione e/o rumorosità dichiarati si riferiscono alle applicazioni principali dell’elettroutensile. Tuttavia, se l’elettroutensile viene utilizzato per applicazioni diverse, con accessori diversi, o non riceve adeguata manutenzione, i suoi livelli di rumorosità e/o di vibrazione potrebbero differire da tali valori. Ciò potrebbe aumentare sensibilmente i livelli di esposizione per il periodo di utilizzocomplessivo. Per una stima del livello di esposizione a rumore e vibrazione dovrebbero considerare anche i momenti in cui l’elettroutensile è spento oppure in cui è acceso, ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzocomplessivo. Identificare ulteriori misure di sicurezza per proteggere l’operatore dagli effetti della vibrazione e/o del rumore, quali: sottoporre l’utensile e gli accessori a manutenzione, tenere le mani calde (rilevante per le vibrazioni) e organizzare dei modelli dilavoro. 190mm / 184mm 54V SEGA CIRCOLARE A BATTERIA

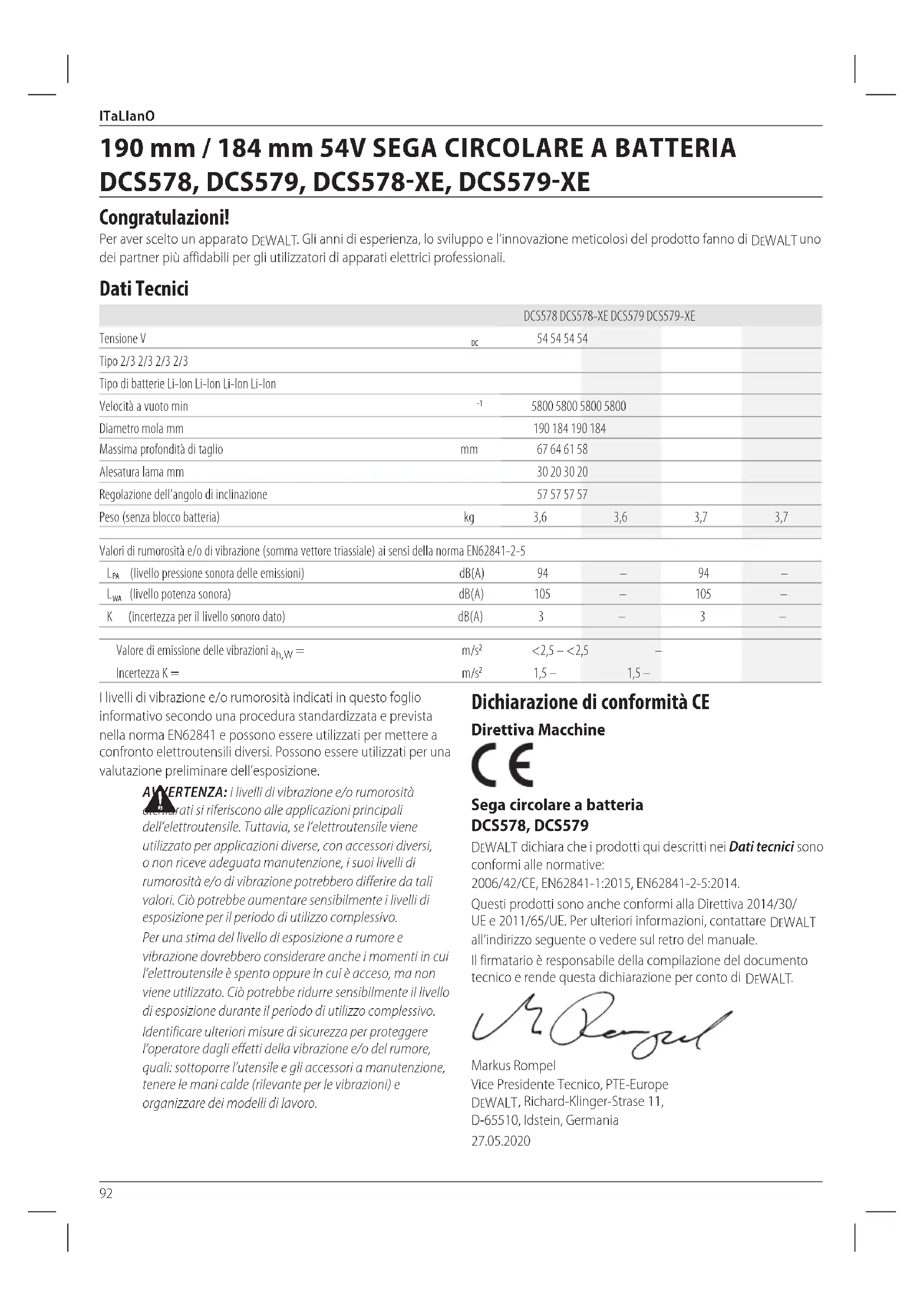

DCS578, DCS579, DCS578-XE, DCS579-XE

Congratulazioni! Per aver scelto un apparato DeWALT . Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del prodotto fanno di DeWALT uno dei partner più affidabili per gli utilizzatori di apparati elettriciprofessionali. Dati Tecnici

Massima profondità di taglio mm

Regolazione dell’angolo di inclinazione

Peso (senza blocco batteria) kg 3,6 3,6 3,7 3,7 Valori di rumorosità e/o di vibrazione (somma vettore triassiale) ai sensi della norma EN62841-2-5

(livello pressione sonora delle emissioni) dB(A) 94 – 94 –

(livello potenza sonora) dB(A) 105 – 105 – K (incertezza per il livello sonoro dato) dB(A) 3 – 3 – Valore di emissione delle vibrazioni a h,W = m/s

1,5 – 1,5 – Italiano (tradotto dalle istruzioni originali)93 ITaLIanO AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale diistruzioni. Definizioni: linee guida per la sicurezza Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguentisimboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca il decesso o lesioni personaligravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decesso o lesioni personaligravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve omoderata. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare dannimateriali.

Segnala il pericolo di scosseelettriche.

Segnala rischio diincendi. Avvertenze generali di sicurezza per apparati elettrici

AVVERTENZA: leggere attentamente tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con l’apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesionigravi.

Il termine “apparato elettrico” utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell’area di Lavoro

a ) Mantenere l’area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gliincidenti. b ) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o ifumi. c ) Durante l’uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita dicontrollo.

2) Sicurezza Elettrica

a ) Le spine dell’apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le preseappropriate. b ) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettricaaumenta. c ) Non esporre gli apparati elettrici alla pioggia o all’umidità. Se l’acqua entra nell’apparato elettrico aumenta il rischio di scossaelettrica. d ) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l’apparato elettrico. Tenere il cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettricaaumenta. e ) Quando l’apparato elettrico viene impiegato all’aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L’uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossaelettrica. f ) Se è non è possibile evitare l’uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L’uso di un interruttore differenziale riduce il rischio di scossaelettrica.

3) Sicurezza Personale

a ) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l’apparato elettrico quando si è stanchi o sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso di tali apparati potrebbe provocare gravi lesionipersonali. b ) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L’uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesionipersonali. Batterie Caricatori/Tempi di Ricarica (Minuti) Cat # V

Peso *Codice data 201811475B o successivo **Codice data 201536 o successivo94 ITaLIanO c ) Evitare avvii involontari. Assicurarsi che l’interruttore sia in posizione di spento prima inserire l’alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l’apparato. Il trasporto di apparati elettrici tenendo il dito sull’interruttore o quando sono collegati alla rete elettrica con l’interruttore nella posizione di acceso provocaincidenti. d ) Prima di accendere l’apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell’apparato elettrico possono provocare lesionipersonali. e ) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell’apparato nelle situazioniimpreviste. f ) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere i capelli e gli indumenti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti inmovimento. g ) Se i dispositivi sono forniti di collegamento con l’attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a questeultime. h ) Non lasciare che la familiarità acquisita dall’uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi. Un’azione imprudente potrebbe provocare lesioni gravi in una frazione disecondo.

4) Uso e Manutenzione Dell’apparato Elettrico

a ) Non forzare l’apparato. Utilizzare un apparato adatto al lavoro da eseguire. L’apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è statoprevisto. b ) Non utilizzare l’apparato se l’interruttore non permette l’accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l’interruttore è pericoloso e deve essereriparato. c ) Scollegare la spina dalla presa di corrente e/o la batteria dall’elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l’apparatoaccidentalmente. d ) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l’uso da parte di persone che hanno poca familiarità con l’apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a personeinesperte. e ) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l’apparato elettrico prima dell’uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la correttamanutenzione. f ) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita ilcontrollo. g ) Utilizzare l’apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L’utilizzo dell’apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni dipericolo. h ) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l’utensile nel caso diimprevisti.

5) Uso e Manutenzione Della Batteria

a ) Ricaricare l’apparato esclusivamente con il caricabatteria specificato dal produttore. Un caricabatteria adatto a un determinato tipo di batteria può provocare il rischio di incendio se utilizzato con un pacco batteriadifferente. b ) Gli apparati elettrici vanno usati esclusivamente con i pacchi batteria specificatamente indicati. L’utilizzo di ogni altro pacco batteria crea rischio di lesioni e d’incendio. c ) Se il pacco batteria non è utilizzato tenerlo lontano da oggetti di metallo come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono provocare un contatto dei terminali. Il corto circuito dei terminali della batteria può provocare ustioni o unincendio. d ) In condizioni di uso eccessivo è possibile che la batteria espella del liquido; evitarne il contatto. In caso di contatto, sciacquare abbondantemente con acqua. Se il liquido viene a contatto con gli occhi, consultare un medico Il liquido emesso dalla batteria può causare irritazioni oustioni. e ) Non utilizzare un pacco batteria o un utensile danneggiati o modificati. Le batterie danneggiate o modificate potrebbero manifestare un comportamento imprevedibile, con la possibilità di causare un’esplosione o unincendio. f ) Non esporre una batteria o un utensile al fuoco o a temperature elevate. L’esposizione al fuoco o a una temperatura superiore a 130 °C potrebbe provocare un’esplosione. g ) Seguire tutte le istruzioni per la carica e non caricare la batteria o l’utensile a una temperatura che non rientri nell’intervallo di valori specificato nelle istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell’intervallo di valori specificato potrebbe danneggiare la batteria aumentando il rischio d’incendio.95 ITaLIanO

a ) L’apparato elettrico deve essere riparato da personale qualificato,che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell’apparatoelettrico. b ) Non riparare le batterie danneggiate. Gli interventi di riparazione sulle batterie devono essere eseguiti dal costruttore o da fornitori di assistenzaautorizzati. Ulteriori regole specifiche per la sicurezza Procedure di taglio a ) PERICOLO: tenere le mani lontane dalla parte da tagliare e dalla lama. Tenere una mano sull’impugnatura ausiliaria o sull’alloggiamento del motore. Se entrambe le mani tengono la sega, non possono essere tagliate dallalama. b ) Non toccare sotto il pezzo da tagliare. La cuffia di protezione non protegge dalla lama sotto ilpezzo. c ) Regolare la profondità di taglio in base allo spessore del pezzo da lavorare. Sotto il pezzo non dovrebbero essere visibili i dentiinteri. d ) Non tenere mai il pezzo Non tenere mai il pezzo da tagliare in mano o appoggiato sulla coscia durante il taglio. È importante disporre il pezzo da tagliare in modo corretto per ridurre al minimo l’esposizione del corpo, il blocco della lama o la perdita dicontrollo. e ) Tenere l'elettroutensile afferrando solo le superfici isolate se vi è la possibilità che la lama possa venire a contatto con cavi nascosti. Il contatto con un cavo sotto tensione trasmette la corrente elettrica anche alle parti metalliche esposte dell’utensile e può provocare la folgorazione dell’operatore. f ) Durante la segatura, usare sempre una barra di appoggio o una barra guida. In questo modo è possibile rendere più preciso il taglio e ridurre la probabilità di blocco dellalama. g ) Usare sempre lame con fori di dimensione e forma corrette (a rombo o circolari). Le lame non adatte al pezzo di montaggio della sega segheranno in modo irregolare, causando perdita dicontrollo. h ) Non usare mai rondelle o bulloni danneggiati o non idonei. Le rondelle e il bullone della lama sono stati ideati appositamente per la sega, per ottime prestazioni e sicurezza diutilizzo. Ulteriori regole specifiche per la sicurezza Cause del contraccolpo e relative avvertenze

• Il contraccolpo è una reazione improvvisa a una lama schiacciata, bloccata o allineata male che causa il sollevamento della sega senza controllo dal pezzo lavorato e lo spostamento verso l’operatore;

• Quando la lama viene schiacciata o bloccata dalla fine del taglio, essa si blocca e la reazione del motore proietta rapidamente l’unità verso l’operatore;

• Se la lama si distorce o non è più allineata al taglio, i denti sul filo posteriore della lama possono conficcarsi nel dorso del legno causando la fuoriuscita della lama dal taglio e il suo spostamento verso l’operatore. Il contraccolpo è la conseguenza di un utilizzo scorretto della sega e/o di procedure o condizioni di lavoro non adatte, e può essere evitato prendendo le seguenti precauzioni: a ) Tenere sempre la sega con entrambe le mani e con una presa salda e posizionare le braccia in modo da resistere alla forza del contraccolpo. Posizionarsi lateralmente alla lama, non in linea con la lama. Il contraccolpo potrebbe causare lo scatto all’indietro della sega, ma la sua forza può essere controllata dall’operatore, se vengono adottate le adeguateprecauzioni. b ) Quando la lama è bloccata o quando un taglio viene interrotto per qualsiasi motivo, rilasciare l’interruttore e tenere la sega immobile nel materiale lavorato fino al completo arresto della lama. Non tentare mai di rimuovere la sega dal materiale lavorato o di estrarla mentre la lama è ancora in movimento. In caso contrario potrebbe verificarsi un contraccolpo. Individuare e adottare le misure necessarie per eliminare la causa del blocco dellalama. c ) Quando si deve riavviare la sega nel materiale lavorato, centrare la lama nel taglio e controllare che i denti non siano inseriti nel materiale. Se la lama è bloccata, quando l’utensile viene riavviato può sollevarsi dal pezzo da lavorare o causarecontraccolpi. d ) Per ridurre al minimo il rischio di schiacciamento della lama e contraccolpi, usare pannelli grandi. I pannelli più ampi infatti tendono ad insaccarsi sotto il loro stesso peso. Occorre inserire dei sostegni sotto il pannello, su entrambi i lati, vicino alla linea di taglio e al bordo del pannellostesso. e ) Non utilizzare lame non affilate o danneggiate. Lame non affilate o montate in modo errato formano tagli stretti che comportano un’eccessiva frizione, il blocco della lama econtraccolpi. f ) Le leve di arresto della regolazione della profondità della lama e dell’inclinazione devono essere strette e fissate prima di effettuare il taglio. Se la regolazione della lama si modifica durante il taglio, potrebbe causare un blocco e uncontraccolpo. g ) Prestare molta attenzione quando si effettua un “taglio a tuffo” in pareti esistenti o altre intercapedini. La lama sporgente potrebbe tagliare oggetti che possono causare uncontraccolpo. Istruzioni di sicurezza per seghe conparalama a ) Prima di ogni intervento operativo accertarsi che la calotta di protezione inferiore chiuda perfettamente. Non utilizzare la segatrice qualora la calotta di protezione inferiore non si muovesse liberamente e non si chiudesse immediatamente. Mai bloccare oppure legare la calotta di protezione96 ITaLIanO inferiore in posizione aperta. Se la segatrice dovesse accidentalmente cadere a terra è possibile che la calotta di protezione inferiore subisca una deformazione. Operando con la leva di ritorno, aprire la calotta di protezione ed accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né la lama né nessun altropezzo. b ) Controllare il funzionamento della molla per la calotta di protezione inferiore. Qualora la calotta di protezione e la molla non dovessero funzionare correttamente, sottoporre l’elettroutensile ad un servizio di manutenzione prima di utilizzarlo. Componenti danneggiati, depositi di sporcizia appiccicosi oppure accumuli di trucioli comportano una riduzione della funzionalità della calotta inferiore diprotezione. c ) Aprire manualmente la calotta inferiore di protezione solo in caso di tagli particolari come potrebbero essere “tagli dal centro e tagli ad angolo”. Aprire la calotta inferiore di protezione mediante la leva di ritorno e rilasciarla non appena la lama da taglio sarà penetrata nel pezzo in lavorazione. Nel caso di ogni altra operazione di taglio la calotta inferiore di protezione deve funzionareautomaticamente. d ) Non appoggiare la segatrice sul banco da lavoro oppure sul pavimento se la calotta inferiore di protezione non copre completamente la lama da taglio. Una lama da taglio non protetta ed ancora in fase di arresto sposta la segatrice in senso contrario a quello della direzione di taglio e taglia tutto quello che incontra. Tenere quindi sempre in considerazione la fase di arresto dellasegatrice. Ulteriori istruzioni di sicurezza per le seghecircolari

• Indossare le protezioni per le orecchie. L’esposizione al rumore può causare la perdita dell’udito.

• Indossare una maschera antipolvere. L’esposizione a particelle di polvere può causare problemi respiratori e possibililesioni.

• Non utilizzare lame di diametro maggiore o minore di quello consigliato. Fare riferimento ai dati tecnici per le corrette capacità di taglio. Utilizzare soltanto le lame specificate in questo manuale, conformi alla norma EN847-1.

• Utilizzare esclusivamente lame contrassegnate con una velocità pari o superiore alla velocità contrassegnata sull'utensile.

• Evitare il surriscaldamento delle punte dellalama.

• Installare la porta di aspirazione polveri sulla sega prima dell'uso.

• Non usare mai dischi di taglioabrasivi.

• Non utilizzare accessori con alimentazione adacqua.

• Usare morse o altri metodi pratici per fissare e bloccare il pezzo da lavorare ad una piattaforma stabile. Tenere il lavoro con le mani o contro il corpo non assicura la stabilità e potrebbe portare ad una perdita delcontrollo. Rischi residui Malgrado l’applicazione delle principali regole di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Rischio di lesioni personali causati da scheggevolanti.

• Rischio di bruciature causate da parti che si arroventano durante lalavorazione.

• Rischio di lesioni personali causate dall’utilizzoprolungato.

CONSERVARE QUESTE ISTRUZIONI

Caricabatterie I caricabatteria DeWALT non richiedono alcuna regolazione e sono progettati per funzionare nel modo più semplicepossibile. Sicurezza elettrica Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella direte. L’apparato DeWALT possiede doppio isolamento secondo la normativa EN60335, perciò non è necessario il collegamento aterra. Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da DeWALT o da un centro di assistenzaautorizzato. Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipoprescritto. Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttoredifferenziale. Utilizzo di un cavo di prolunga Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione minima del conduttore è 1mm

e la lunghezza massima è 30m. Se si utilizza un cavo in bobina, srotolarlocompletamente. Istruzioni di sicurezza importanti per tutti i caricabatteria CONSERVARE LE PRESENTI ISTRUZIONI: il presente manuale contiene importanti istruzioni di sicurezza e di funzionamento per caricabatterie compatibili (vedere Dati tecnici).

• Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con labatteria.97 ITALIANO

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossaelettrica.

AVVERTENZA: consigliamo l’utilizzo di un dispositivo di corrente residua con una corrente nominale residua di 30mA oinferiore.

ATTENZIONE: rischio di incendio. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DeWALT

Tipi diversi di batterie potrebbero scoppiare provocando lesioni personali edanni.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchio. AVVISO: in determinate condizioni, con il caricatore inserito nella presa di corrente, i contatti di carica esposti all’interno del caricabatterie possono essere circuitati da materiale estraneo. Materiali estranei di natura conduttiva quali, a titolo esemplificativo, ma non esaustivo, lana d’acciaio, fogli di alluminio o qualsiasi accumulo di particelle metalliche devono essere tenuti lontano dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare apulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificatamente per lavorareinsieme.

• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DeWALT . Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica ofolgorazione.

• Non esporre il caricabatteria a pioggia oneve.

• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si dannegginoentrambi.

• Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altro che lo possa danneggiare osollecitare.

• Non utilizzare un cavo di prolunga se non è strettamente necessario. L’utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio,scossa elettrica ofolgorazione.

• Non mettere alcun oggetto sopra il caricabatteria e non appoggiare il caricabatteria su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Il caricabatteria viene ventilato con le fessure sopra e sotto l’alloggiamento.

• Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati—farli sostituireimmediatamente.

• Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualche altro modo. Portarlo in un centro di assistenzaautorizzato.

• Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione oincendio.

• Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persone qualificate per evitarepericoli.

• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce talerischio.

• Non tentare MAI di collegare fra loro 2caricabatteria.

• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie daveicolo. Caricamento di una batteria (Fig. A)

1. Collegare il caricatore ad una presa adatta prima di inserire il

2. Inserire il pacco batteria

nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia ripetutamente, indicando che è iniziato il processo dicarica.

3. Il completamento della carica sarà indicato dalla luce

rossa che rimane continuamente accesa. Il pacco batteria è completamente carico e può essere utilizzato in questo momento o lasciato nel caricabatterie. Per rimuovere il pacco batteria dal caricabatterie, premere e tenere premuto il pulsante di sblocco della batteria

sul paccobatteria. NOTA: Per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente il pacco batteria prima di utilizzarlo per la primavolta. Funzionamento del caricabatterie Consultare gli indicatori sottostanti per lo stato di carica del paccobatteria. Indicatori di carica in carica carica completa ritardo per pacco caldo/freddo*

• La spia rossa continuerà a lampeggiare, ma una spia dell’indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà e il caricabatteria riprenderà la procedura dicaricamento. I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa e non siilluminerà. NOTA: questo potrebbe anche indicare un problema delcaricabatteria. Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per esseretestati. Ritardo pacco caldo/freddo Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/ freddo, sospendendo il caricamento finché la batteria non ha98 ITALIANO raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata dellabatteria. Un pacco batteria freddo si caricherà a una velocità più lenta rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria siscalda. Il caricabatterie DCB118 è dotato di una ventola interna progettata per raffreddare il pacco batterie. La ventola si accende automaticamente quando il pacco batteria necessita di essere raffreddato. Non utilizzare mai il caricabatterie se la ventola non funziona correttamente o se le aperture di ventilazione sono bloccate. Non permettere a corpi estranei di entrare all’interno delcaricabatterie. Sistema di protezione elettronico Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con un sistema di protezione elettronico che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamentocompleto. L’apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria agli ioni di litio sul caricatore finché non è completamentecarica. Montaggio a parete Questi caricabatterie sono progettati per essere montabili a parete o per sedersi in posizione verticale su un piano o una superficie di lavoro. Durante il montaggio a parete, individuare il caricabatterie a portata di una presa elettrica, e lontano da un angolo o altri ostacoli che possano impedire il flusso d’aria. Utilizzare il retro del caricabatterie come modello per la posizione delle viti di montaggio sulla parete. Montare il caricabatterie in modo sicuro utilizzando viti per cartongesso (acquistate separatamente) di almeno 25,4mm di lunghezza con un diametro della testa della vite di 7–9mm, fissata nel legno a una profondità ottimale lasciando circa 5,5mm della vite esposti. Allineare le fessure sul retro del caricatore con le viti a vista e inserirle fino in fondo nellefessure. Istruzioni di pulizia per il caricabatteria

AVVERTENZA: rischio di scossa elettrica. Scollegare il caricabatteria dalla presa di alimentazione CA prima della pulizia. È possibile rimuovere lo sporco e il grasso dall’esterno del caricabatteria utilizzando un panno o una spazzola morbida non metallica. Non utilizzare acqua o soluzioni detergenti. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in unliquido. Pacco batteria Istruzioni di sicurezza importanti per tutti i pacchi batteria Con l’ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e latensione. Quando si apre la scatola, il pacco batteria non è carico completamente. Prima di utilizzare il pacco batteria e il caricabatterie, leggere le istruzioni di sicurezza seguenti. Seguire poi le procedure di caricadescritte.

LEGGERE TUTTE LE ISTRUZIONI

• Non caricare o utilizzare la batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. L’inserimento o la rimozione della batteria dal caricabatterie può incendiare le polveri o ifumi.

• Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile siccome il pacco batteria potrebbe rompersi e provocare gravi lesionipersonali.

• Caricare i pacchi batteria solo nei caricabatteria DeWALT

• NON spruzzare o immergere in acqua o in altriliquidi.

• Non conservare né utilizzare l'elettroutensile e il pacco batteria in luoghi dove la temperatura potrebbe scendere al di sotto di 4˚C (34 ˚F) o superare 40˚C (104˚F) (come fuori da capannoni o costruzioni metalliche in estate).

• Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esausto. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materialitossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l’irritazione. Se sono necessarie cure mediche, l’elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali dilitio.

• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie. Far circolare aria fresca. Se il sintomo persiste, rivolgersi a curemediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o afiamma.

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l’involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualche modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per ilriciclaggio.

AVVERTENZA: pericolo d’incendio. Non conservare o trasportare il pacco batteria in modo tale che degli oggetti metallici possano entrare a contatto con i terminali esposti della batteria. Per esempio, non riporre il pacco batteria in grembiuli, tasche, cassette degli attrezzi, scatole kit prodotto, cassetti, ecc, con chiodi, viti, chiavi,etc.99 ITALIANO

ATTENZIONE: quando non viene usato, appoggiare l’apparato di fianco su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batterie grandi possono rimanere in piedi poggiando sul pacco batteria ma potrebbero caderefacilmente. Trasporto

AVVERTENZA: pericolo d’incendio. Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un cortocircuito. NOTA: queste luci sono intese per l’illuminazione della superficie di lavoro immediata e non devono essere usate cometorcia. Le batterie DeWALT sono conformi a tutte le norme di trasporto in vigore come prescritte dalle normative del settore e legali che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell’Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l’Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38,3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di mercipericolose. Nella maggior parte dei casi, la spedizione di un pacco batteria DeWALT sarà esentata dalla classificazione di Materiale pericoloso Classe 9 pienamente regolamentato. In generale, solo le spedizioni contenenti una batteria agli ioni di litio con una classe superiore a 100 wattore (Wh) richiederà una spedizione Classe 9 pienamente regolamentata. Tutte le batterie agli ioni di litio hanno la potenza in wattora indicata sulla confezione. Inoltre, a causa della complessità della regolamentazione, DeWALT sconsiglia la spedizione aerea delle sole batterie agli ioni di litio a prescindere dalla classificazione in wattora. Le spedizioni di utensili con batterie (kit combo) possono essere effettuate per via aerea eccetto salvo che la classificazione in wattore della batteria non sia superiore a 100Wh. A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno edocumentazione. Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell’acquirente assicurarsi che le proprie attività sia conformi alle normative invigore. Trasporto della batteria FLEXVOLT

La batteria DeWALT FLEXVOLT

ha due modalità: Uso eTrasporto. Modalità Uso: Quando la batteria FLEXVOLT

è utilizzata autonomamente o si trova in un prodotto DeWALT 18V, funzionerà come batteria da 18V. Quando la batteria FLEXVOLT

si trova in un prodotto da 54V o 108V (due batterie da 54V), funzionerà come batteria da54V. Modalità Trasporto: Quando viene inserito il coperchio sulla batteria FLEXVOLT

, la batteria è in modalità trasporto. Conservare il coperchio per la spedizione. In modalità Trasporto, le celle sono elettricamente scollegate all’interno del pacco risultando in 3 batterie con un wattora più basso (Wh) rispetto a 1 batteria con un wattora superiore. La quantità superiore di 3 batterie con un wattora inferiore può esentare il pacco da determinate norme di spedizione imposte sulle batterie con wattorasuperiore. Per esempio, la classificazione di Trasporto Wh potrebbe indicare 3x36 Wh, ovvero 3 batterie di 36 Wh ciascuna. La classificazione di Utilizzo Wh potrebbe indicare 108Wh (1batteria implicita). Istruzioni per la conservazione

1. Il posto migliore per la conservazione è un luogo fresco e

asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata dalla batteria, conservare i pacchi batteria a temperatura ambiente quando nonutilizzati.

2. Per la conservazione nel lungo periodo, si raccomanda di

ritirare un pacco batteria completamente carico in un luogo fresco e asciutto fuori dal caricabatteria per risultatiottimali. NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell’uso. Targhette sul caricabatterie e sul pacco batteria Oltre ai simboli utilizzati nel presente manuale, le etichette sul caricabatteria e il pacco batteria riportano i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Vedere i Dati Tecnici per il tempo diricarica. Non toccare con oggetticonduttivi. Non caricare pacchi batteriadanneggiati. Non esporre all’acqua. Far sostituire immediatamente i cavidifettosi. Esempio di marcatura sull’etichetta d’uso e trasporto100 ITaLIanO Caricare esclusivamente a temperature tra 4 ˚C e 40 ˚C. Solo per usointerno. Smaltire il pacco batteria con la dovuta attenzione per l’ambiente. Caricare i pacchi batteria DeWALT esclusivamente con i caricabatteria designati da DeWALT . Il caricamento di pacchi batteria diversi da quelli designati da DeWALT con un caricabatteria DeWALT

potrebbero causare un’esplosione o comportare altre situazioni dipericolo. Non bruciare il paccobatteria. UTILIZZO (senza il tappo di traposto). Esempio: la classificazione Wh indica 108 Wh (1 batteria con 108 Wh). TRASPORTO (con tappo di trasporto incorporato). Esempio: la classificazione Wh indica 3 x 36 Wh (3batterie di 36 Wh). Tipo batterie I modelli DCS578 e DCS579 funzionano con un pacco batteria da 54volt. Questi pacchi batteria possono essere utilizzati: DCB546, DCB547, DCB548. Fare riferimento a Dati Tecnici per ulterioriinformazioni. Contenuto della confezione La confezione contiene: 1 Sega circolare 1 Lama della sega circolare 1 Chiave lama 1 Guida parallela 1 Tubo di aspirazione polveri 1 Caricabatterie (solo modelli T) 1 Pacco batteria Li-Ion (T1 modelli) 2 Pacchi batteria Li-Ion (T2 modelli) 3 Pacchi batteria Li-Ion (T3 modelli) 1 Manuale di istruzioni nOTa: I pacchi batteria, i caricabatterie e le cassette di trasporto non sono inclusi nei modelli N. I pacchi batteria e i caricabatterie non sono inclusi nei modelli NT. I modelli B includono i pacchi batteria Bluetooth®. nOTa: il marchio Bluetooth® e i logo sono marchi registrati di proprietà di Bluetooth®, SIG, Inc. e l’utilizzo di tali marchi da parte di DeWALT è concesso in licenza. Altri marchi e nomi commerciali sono di proprietà dei rispettivititolari.

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante iltrasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questomanuale. Riferimenti sull’apparato Sull’apparato sono presenti i seguenti simboli: Leggere il manuale d’istruzioni prima dell’uso. Utilizzare protezioniacustiche. Utilizzare protezionioculari. Radiazione visibile. Non guardare direttamente laluce. Posizione del Codice Data (Fig. H) Il codice data

, che comprende anche l’anno di fabbricazione, è stampato sulla superficie dell’alloggiamento. Esempio: 2020 XX XX Anno di fabbricazione Descrizione (Fig. A, H)

AVVERTENZA: non modificare l’apparato o alcuna parte di esso. Si possono causare danni o lesionipersonali.

Interruttore di azionamento

Pulsante di blocco dell’interruttore di azionamento

Impugnatura principale

Gancio per trave (incluso con alcuni modelli)

Leva di regolazione del taglio inclinato

Meccanismo di regolazione dell’angolo del taglio inclinato

Protezione inferiore della lama

Leva della protezione inferiore

Protezione superiore della lama

Pulsante di rilascio della batteria

Codice data (Fig. H)

Dispositivo di regolazione della guida (taglio 0°)

Dispositivo di regolazione della guida (taglio di smussatura1–45°)

Pulsante indicatore di carburante (sul pacco batteria) Utilizzo previsto Queste seghe circolari per uso intensivo sono progettate per applicazioni di taglio professionale del legno. Non tagliare materiali in metallo, plastica, cemento, muratura o fibra di cemento. nOn utilizzare attacchi dell’acqua con questa sega. nOn usare mole o lame abrasive. nOn utilizzare in presenza di acqua, liquidi infiammabili ogas.101 ITaLIanO Queste seghe per uso intensivo sono apparati elettriciprofessionali. nOn PERMETTERE ai bambini di avvicinarsi all’apparato. Le persone inesperte devono utilizzare questo apparato solo sottosorveglianza.

• Questo prodotto non è destinato per l’uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questoprodotto.

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni.

AVVERTENZA: utilizzare esclusivamente pacchi batteria e caricabatterie DeWALT

Inserimento e rimozione del gruppo batterie dall’apparato (Fig. A) nOTa: per risultati ottimali, assicurarsi che il pacco batteria

sia completamentecarico. Per installare il pacco batteria nell’impugnatura dell’apparato

1. Allineare il pacco batteria

2. Farlo scorrere nell’impugnatura finché il pacco batteria non

è saldamente posizionato nell’apparato e assicurarsi che non sidisinnesti. Per rimuovere il pacco batteria dall’apparato

1. Premere il pulsante di rilascio della batteria

2. Inserire il pacco batteria nel caricatore come descritto nella

sezione caricabatteria di questomanuale. Pacchi batteria con indicatore del livello dicarburante (Fig. A) Alcuni pacchi batteria DeWALT comprendono un indicatore del livello di carburante costituito da tre spie LED verdi che indicano il livello di carica rimanente nel paccobatteria. Per azionare l’indicatore del carburante, premere e tenere premuto il pulsante dell’indicatore del carburante

. Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l’indicatore del carburante non si illumina e sarà necessario ricaricare labatteria. nOTa: l’indicatore del carburante è solo un’indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell’apparato ed è soggetto a variazioni in base ai componenti prodotto, alla temperatura e all’applicazione dell’utentefinale. Sostituzione delle lame Per installare la lama (Fig.B–E)

1. Rimuovere labatteria.

2. Utilizzando la leva della protezione inferiore

, ritrarre la protezione della lama inferiore

e posizionare la lama sull’alberino della sega contro la rondella del morsetto interno

, assicurandosi che la lama ruoti nella direzione corretta (la direzione della freccia di rotazione sulla lama della sega e i dentini devono puntare nella stessa direzione del verso della freccia di rotazione sulla sega). Non presupporre che la stampa sulla lama sarà sempre rivolta verso di sé quando è inserita correttamente. Nel ritrarre la protezione della lama inferiore per inserire la lama, verificare lo stato e il funzionamento della protezione della lama inferiore per assicurarsi che funzioni correttamente. Accertarsi che possa muoversi liberamente in ogni angolazione e profondità di taglio senza toccare né la lama né nessun altropezzo.

3. Posizionare la rondella del morsetto esterno

sull’alberino della sega con l’estremità smussata rivolta in fuori. Assicurarsi che il diametro da 30 mm sul lato della lama del morsetto entri nel foro da 30 mm della lama della sega per assicurare il centraggio dellalama.

4. Filettare manualmente la vite di serraggio della lama

sull’alberino della sega (la vite è dotata di filettature destrorse e deve essere girata in senso orario per stringerla).

5. Premere il blocco lama

facendo girare l’alberino della sega con la chiave della lama

riposta al di sotto dello scomparto batteria, finché il blocco della lama non si innesta e la lama smette diruotare.

6. Con l’apposita chiave serrare a fondo la vite di fissaggio

dellalama. AVVISO: non inserire mai il blocco della lama mentre la sega è in funzione e non innestarlo nel tentativo di arrestare l’apparato. Non accendere mai la sega mentre il blocco della lama è innestato. Altrimenti, la sega subirà gravidanni. Per sostituire la lama (Fig.B–E)

1. Rimuovere labatteria.

2. Per allentare la vite di serraggio della lama

, premere il blocco della lama

e far girare l’alberino della sega con la chiave della lama

, riposta al di sotto dello scomparto batteria, finché il blocco della lama non si innesta e la lama smette di ruotare. Con il blocco della lama innestato, far girare la vite di serraggio della lama in senso anti-orario con la chiave della lama (la vite è dotata di filettature destrorse ed è necessario girarla in senso anti-orario per allentarla).

3. Rimuovere la vite di serraggio della lama

4. Rimuovere qualsiasi segatura che si sia accumulata nell’area

della protezione o della rondella del morsetto e verificare lo102 ITALIANO stato e il funzionamento della protezione della lama inferiore come illustrato in precedenza. Non lubrificare questazona.

5. Selezionare la lama adatta all’applicazione (vedere Lame).

Utilizzare sempre lame delle dimensioni corrette (diametro) con foro di dimensioni e centratura adeguati al montaggio sull’alberino della sega. Assicurarsi sempre che la velocità massima raccomandata (giri al minuto) sulla lama della sega corrisponda a o superi la velocità (giri al minuto) dellasega.

6. Seguire i passaggi da 1 a 5 nella sezione Per installare la

lama, assicurandosi che lama ruoti nella direzionecorretta. Protezione della lama inferiore

AVVERTENZA: la protezione della lama inferiore è una funzione di sicurezza che riduce il rischio di subire gravi lesioni personali. Non utilizzare mai la sega se la protezione inferiore è mancante, danneggiata, montata erroneamente o non funziona correttamente. Non fare affidamento sulla protezione della lama inferiore in qualsiasi evenienza. La sicurezza dell’utente dipende anche dal rispetto di tutte le avvertenze e precauzioni, nonché dal funzionamento corretto della sega. Verificare che la protezione della lama inferiore si chiuda correttamente prima di ciascun utilizzo. Se la lama inferiore è mancante o non funziona correttamente, far riparare la sega prima dell’uso. Per garantire la sicurezza e l’affidabilità del prodotto, la riparazione, manutenzione e regolazione devono essere effettuate da un centro di assistenza autorizzato o da altra organizzazione di assistenza qualificata, utilizzando sempre parti di ricambioidentiche. Controllo della protezione inferiore (Fig.A)

1. Spegnere l’apparato e scollegarlo dalla presa dicorrente.

2. Ruotare la leva della protezione inferiore

dalla posizione di chiusura completa a quella di aperturacompleta.

3. Rilasciare la leva e osservare la protezione

tornare alla posizione di chiusuracompleta. L’apparato deve essere fatto riparare presso un centro di assistenza qualificato se:

• non torna alla posizione di chiusura totale,

• si sposta in modo intermittente o lentamente, oppure

• entra in contatto con la lama o qualsiasi parte dell’apparato a tutti gli angoli e profondità ditaglio. Lame

AVVERTENZA: per minimizzare il rischio di lesioni agli occhi, indossare sempre una protezione oculare adeguata. Il carburo è un materiale duro ma friabile. Oggetti estranei nel pezzo come fili metallici o chiodi possono causare la rottura o lo spezzamento delle punte. Utilizzare la sega soltanto quando è stata installata una protezione appropriata. Montare la lama saldamente nel senso di rotazione corretto prima dell’uso e usare sempre una lama pulita eaffilata.

AVVERTENZA: non tagliare materiali in metallo, plastica, cemento, muratura o fibra di cemento con questasega. 190 mm Diametro Applicazione Denti Fenditura rapida 18 Fenditura 24 Impieghi generici 40 184 mm Diametro Applicazione Denti Fenditura 24 Impieghi generici 36 Finitura 60 Se si necessita di assistenza per le lame, contattare il proprio rivenditore localeD eWALT

Rimbalzo Un rimbalzo è la reazione improvvisa provocata da una lama da taglio rimasta agganciata, che si blocca oppure che non è stata regolata correttamente comportando un movimento incontrollato della sega che sbalza dal pezzo in lavorazione e si sposta in direzione dell’operatore. Quando la lama viene pinzata o impigliata saldamente dalla chiusura della tavola, la lama si ferma e la reazione del motore spinge l’unità rapidamente indietro verso l’operatore. Se la lama rimane avvolta o non allineata nel taglio, i denti all’estremità posteriore della lama possono scavare nella superficie superiore del legno facendo uscire la lama dal banco e facendola saltare verso l’operatore. Si hanno maggiori probabilità di occorrenza di un rimbalzo quando sussistono le seguenticondizioni.

1. SUPPORTO INADEGUATO DEL PEZZO DA LAVORARE

FIG. X a. Il ripiegamento o il sollevamento improprio del pezzo di taglio potrebbe far sì che la lama rimanga impigliata e provochi il rimbalzo (Fig.X). b. Il taglio del materiale supportato soltanto alle estremità esterne può causare il rimbalzo. Man mano che il materiale si indebolisce, tende a ripiegarsi, chiudendo la tavola di taglio e impigliando la lama (Fig.X). c. Il taglio di pezzi di materiale a sbalzo o sospesi dal basso verso l’alto in direzione verticale può causare il rimbalzo. La caduta del pezzo di taglio può impigliare lalama. d. Il taglio di strisce lunghe e strette può causare il rimbalzo. La striscia di taglio può ripiegarsi o attorcigliarsi chiudendo la tavola di taglio e impigliando lalama. e. L’impigliamento della protezione inferiore su una superficie al di sotto del materiale da tagliare riduce momentaneamente il controllo dell’operatore. La sega può sollevarsi parzialmente dal taglio aumentando le probabilità di attorcigliamento dellalama.

2. IMPOSTAZIONE INADEGUATA DELLA PROFONDITÀ DI

TAGLIO SULLA SEGA FIG. H

Per effettuare il taglio più efficiente, la lama deve sporgere solo il tanto che basta per esporre un dentino103 ITALIANO come illustrato in FiguraH. Questo consente alla piastra di appoggio di sostenere la lama e minimizza l’attorcigliamento e l’impigliamento nel materiale. Consultare la sezione intitolata Regolazione della profondità ditaglio.

3. ATTORCIGLIAMENTO DELLA LAMA

DISALLINEAMENTO NEL TAGLIO

a. Una spinta di taglio eccessiva può provocare l’attorcigliamento dellalama. b. Il tentativo di girare la sega nel taglio (ovvero di riportarla sulla linea contrassegnata) può provocare l’attorcigliamento dellalama. c. Sporgersi o utilizzare la sega con uno scarso controllo del corpo (mancanza di equilibrio) può provocare l’attorcigliamento dellalama. d. Cambiare l’impugnatura della mano o la posizione del corpo durante il taglio può provocare l’attorcigliamento dellalama. e. Far indietreggiare la sega per liberare la lama può provocarne l’attorcigliamento.

4. USO DI LAME NON APPUNTITE O SPORCHE

Le lame non appuntite possono provocare un aumento del carico della sega. Per compensare, l’operatore tipicamente spinge più forte, il che sovraccarica ulteriormente l’unità e provoca l’attorcigliamento della lama nella tavola di taglio. Le lame usurate possono avere anche un gioco insufficiente, il che aumenta le probabilità di inceppamento esovraccarico.

La sega deve essere portata alla massima velocità di funzionamento prima di iniziare un taglio o riprendere un taglio dopo che l’unità è stata arrestata con la lama nella tavola di taglio. La mancata osservanza di questo punto può provocare l’arresto improvviso e ilrimbalzo. Qualsiasi altra condizione che potrebbe comportare l’impigliamento, inceppamento, attorcigliamento o disallineamento della lama aumenta le probabilità di un rimbalzo. Consultare la sezione Ulteriori istruzioni di sicurezza per tutte le seghe e Lame per le procedure e le tecniche volte a minimizzare l’evenienza di unrimbalzo. Regolazione della profondità di taglio (Fig.F–H)

1. Sollevare la leva di regolazione della profondità

2. Per ottenere la corretta profondità di taglio, allineare il

contrassegno appropriato sulla cinghietta di regolazione della profondità

sulla protezione della lamasuperiore.

3. Serrare la leva di regolazione dellaprofondità.

4. Per un’azione di taglio ottimale, utilizzare una lama con

punta di carburo, impostare la regolazione della profondità in modo tale che circa mezzo dentino spunti al di sotto della superficie del legno datagliare.

5. Un metodo di verifica della corretta profondità di taglio è

indicato in FiguraH. Disporre un pezzo del materiale che si intende tagliare lungo il lato della lama, come indicato in Figura, e osservare di quanto il dentino sporge oltre ilmateriale. Regolazione della leva di regolazione della profondità (Fig.G) Potrebbe essere necessario regolare la leva di regolazione della profondità

. Potrebbe allentarsi con il tempo e colpire la piastra di base prima delserraggio. Per serrare la leva:

1. Tenere la leva di regolazione della profondità

e allentare il dado di blocco

2. Regolare la leva di regolazione della profondità ruotandola

nella direzione desiderata di circa 1/8 digiro.

3. Riserrare ildado.

Regolazione dell’angolo di inclinazione (Fig.A,I) Il meccanismo di regolazione dell’angolo di inclinazione

può essere regolato tra 0° e 57°. Per ottenere una maggiore precisione di taglio, utilizzare i contrassegni di regolazione fine situati sul supporto girevole

1. Sollevare la leva di regolazione del taglio inclinato

l’indicatore di taglio inclinato fine

al contrassegno dell’angolo desiderato sul supporto girevole

3. Abbassare la leva di regolazione del taglio inclinato

perriserrarla. Ritegno dell’inclinazione (Fig.I) I modelli DCS578 e DCS579 sono muniti di una funzione di ritegno dell’inclinazione. Man mano che si inclina la base, si udirà un clic e si sentirà la base arrestarsi a 22,5 e 45 gradi. Se uno di questi è l’angolo desiderato, riserrare la leva

abbassandola. Se si desidera un altro angolo, continuare a inclinare la piastra di base finché l’indicatore di taglio inclinato grezzo

o l’indicatore di taglio inclinato fine

non si allinea al contrassegnodesiderato. Indicatore della lunghezza di taglio (Fig.J) I contrassegni sul lato della piastra di base

mostrano la lunghezza della scanalatura che viene tagliata nel materiale alla massima profondità del taglio. I contrassegni sono a incrementi di 5mm. Montaggio e regolazione della guida parallela (Fig.K) La guida parallela

viene utilizzata per tagli paralleli al bordo del pezzo inlavorazione.104 ITaLIanO Montaggio

1. Allentare la manopola di regolazione della guida

per consentire il passaggio della guidaparallela.

2. Inserire la guida parallela

nella piastra di base

3. Serrare la manopola di regolazione della guida parallela

1. Allentare la manopola di regolazione della guida

posizionare la guida parallela

alla larghezza desiderata. È possibile leggere la regolazione sulla scala della guidaparallela.

2. Serrare la manopola di regolazione della guida

Montaggio della porta di aspirazione polveri (Fig.A,F,L) Le seghe circolari DCS578/DCS579 sono fornite di una porta di aspirazionepolveri. Per installare la porta di aspirazione polveri

1. Allentare completamente la leva di regolazione della

2. Posizionare la piastra di base

nella posizione piùbassa.

3. Allineare la metà sinistra della porta di aspirazione

sulla protezione della lama superiore

come indicato. Assicurarsi di inserire la linguetta nella tacca sull’apparato. Quando è inserita correttamente, si aggancerà completamente sulla profondità originale dell’indicatore ditaglio.

4. Allineare il pezzo di destra con quello disinistra.

5. Inserire le viti e stringere in modosicuro.

Sistema con binari di guida (Fig.M) DCS579 I binari di guida, disponibili in varie lunghezze come accessori, permettono l’uso della sega circolare per tagli rettilinei precisi e allo stesso tempo proteggono la superficie del pezzo dai danni. In concomitanza con gli accessori aggiuntivi, è possibile completare tagli angolati, tagli ad angolo retto e lavori di precisione grazie al sistema con binari diguida. Sono disponibili dei morsetti

per fissare il binario di guida

al pezzo da lavorare

(Fig.M). L’uso di questi morsetti

assicura che il binario di guida

sia fissato saldamente al pezzo da lavorare

per una lavorazione sicura. Una volta che il binario di guida è stato impostato sulla linea di taglio e fissato saldamente al pezzo da lavorare, non si verificano movimenti durante iltaglio. IMPORTanTE: La scala dell’altezza sull’unità è impostata per l’uso della sega senza un binario di guida. Quando si utilizza la sega sul binario della guida, la differenza di altezza sarà di circa 5,0mm. Impostazione della sega circolare al binario della guida (Fig.A,N) Il gioco tra la sega circolare e il binario della guida (Fig.N,

deve essere molto ridotto per poter ottenere i migliori risultati di taglio. Minore è il gioco migliore sarà la finitura della linea retta sul pezzo dalavorare. È possibile impostare il gioco con i due dispositivi di regolazione dei binari

(Fig. A) per ciascun canale nella base per il taglio da 0°

per il taglio inclinato da 1–45°

. I dispositivi di regolazione dei binari sono delle camme di precisione che consentono di ridurre il gioco tra l’unità e il binario della guida. Una volta impostati questi dispositivi di regolazione, il movimento laterale della sega durante il taglio viene ridotto al minimo, consentendo un’azione di tagliouniforme. nOTa: i dispositivi di regolazione sono impostati al gioco minimo in fabbrica e potrebbe essere necessario effettuare delle regolazioni e impostazioni prima di utilizzare l’unità. Utilizzare le seguenti istruzioni per impostare la sega circolare al binario diguida. RICORDaRE: impostare i dispositivi di regolazione del binario sulla sega al binario dellaguida.

1. Allentare la vite all’interno del dispositivo di regolazione del

binario per consentire la regolazione tra la sega e il binario dellaguida.

2. Ritrarre la protezione inferiore e posizionare l’unità sul

binario della guida, assicurandosi che la lama sia nella posizione piùelevata.

3. Ruotare il dispositivo di regolazione finché la sega non si

blocca sul binario dellaguida. IMPORTanTE: assicurarsi che la sega sia saldamente fissata alla guida tentando di spingere la sega in avanti. Assicurarsi che non vi sia alcun movimento dellasega.

4. Ruotare il dispositivo di regolazione leggermente all’indietro

finché la sega non scorre facilmente lungo laguida.

5. Tenere il dispositivo di regolazione del binario in posizione e

serrare nuovamente lavite. nOTa: REGOLaRE SEMPRE il sistema per l’uso con altribinari. I dispositivi di regolazione dei binari ora sono configurati per minimizzare la deviazione laterale durante il taglio con la sega sul binario diguida. Prima di utilizzare la sega, sarà necessario regolare la protezione anti-schegge

sul binario di guida. Consultare Regolazione della protezione anti-schegge. Regolazione della protezione anti-schegge (Fig.N) Il binario della guida

è munito di una protezione anti- schegge

che deve essere regolata alla sega prima dell’usoiniziale. La protezione anti-schegge

è situata su ciascuna estremità del binario di guida (Fig.N). Lo scopo di questa protezione anti- schegge è fornire all’utente una linea di taglio visibile riducendo la formazione dei trucioli lungo l’estremità tagliata del pezzo durante iltaglio.105 ITaLIanO IMPORTanTE: LEGGERE SEMPRE e seguire Impostazione della sega circolare al binario di guida prima di tagliare la protezione anti-schegge! Passaggi per regolare la protezione anti-schegge (Fig.O–R)

1. Posizionare il binario di guida

su un pezzo di legno di scarto

con una lunghezza minima di 100 mm al di sopra del pezzo. (Fig.O). Utilizzare un morsetto per far sì che il binario della guida sia saldamente fissato al pezzo da lavorare. Questo garantirà laprecisione.

2. Impostare l’unità a una profondità di taglio di 20mm.

3. Posizionare il davanti della sega sull’estremità sporgente del

binario della guida, assicurandosi che la lama sia posizionata davanti all’estremità del binario (Fig.P).

4. Accendere la sega e tagliare lentamente la protezione

anti-schegge lungo tutta la lunghezza del binario in un’operazione continua. L’estremità della protezione anti- schegge adesso corrisponde esattamente all’estremità di taglio della lama (Fig.Q). Per regolare la protezione anti-schegge sull’altro lato del binario della guida, rimuovere la sega dal binario e ruotare il binario di 180°. Ripetere i passaggi da 1 a4. nOTa: se lo si desidera, la protezione anti-schegge può essere smussata a 45°, quindi ripetere i passaggi da 1 a 4. Questo fa sì che un lato del binario sia regolato per i tagli paralleli e l’altro lato del binario sia regolato per i tagli obliqui a 45° (Fig.R). nOTa: se la protezione anti-schegge viene regolata per il taglio parallelo su entrambi i lati, quando l’unità viene smussata, la lama non sarà allineata alla protezione anti-schegge. Questo si verifica siccome il punto girevole del taglio inclinato dell’unità non è stazionario e la lama si sposta in fuori quando l’unità vienesmussata. Indicatore della tavola di taglio (Fig.S–U) Il davanti della scarpa della sega è munito di un indicatore della tavola di taglio

per il taglio verticale e inclinato. Questo indicatore consente di guidare la sega lungo le linee di taglio contrassegnate sul materiale da tagliare. L’indicatore si allinea con il lato sinistro (esterno) della lama, che fa sì che la scanalatura o il taglio dell’”intaccatura” da parte della lama in movimento si sposti sulla destra dell’indicatore. Guidare lungo la linea di taglio segnata a matita in modo che la fessura di taglio cada nel materiale di scarto o in eccesso. La FiguraT mostra la sega nella posizione di taglio parallela relativamente al binario della guida. La FiguraU mostra la sega nella posizione di taglio obliquo relativamente al binario dellaguida. Prima di cominciare

• Accertarsi che le protezioni siano installate correttamente. Il paralama della sega deve essere in posizionechiusa.

• Assicurarsi che la lama ruoti nella direzione delle frecce presenti sulla lamastessa.

• Non utilizzare lame eccessivamenteusurate. FUNZIONAMENTO Istruzioni per l’uso

AVVERTENZA: osservare sempre le istruzioni di sicurezza e le normative invigore.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Corretto posizionamento delle mani (Fig.V)

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, tenere le mani SEMPRE nella posizione corretta, comeillustrato.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, mantenere SEMPRE l’apparato con presa sicura per prevenire reazioniimprovvise. La posizione corretta delle mani richiede una mano sull’impugnatura principale

viene attivata appena viene premuto l’interruttore di azionamento. Quando l’interruttore viene rilasciato la torcia rimarrà illuminata per un massimo di 20secondi. nOTa: la torcia è intesa per la superficie immediata di lavoro e non deve essere usata come torcia perilluminazione. Accensione e spegnimento (Fig.A) Per motivi di sicurezza, l’interruttore di azionamento

dell’apparato elettrico è dotato di un pulsante di blocco interruttore

Premere il pulsante blocco interruttore per sbloccare l’apparato. Per accendere l’apparato premere l’interruttore di azionamento

. Non appena l’interruttore di azionamento viene rilasciato, il pulsante di blocco interruttore entra automaticamente in funzione per evitare la partenza accidentale dell’apparato. AVVISO: non accendere o spegnere l’apparato quando la lama tocca il pezzo o altrioggetti. Supporto del pezzo da lavorare (Fig.W–Z)

AVVERTENZA: per ridurre il rischio di lesioni gravi alle persone, sostenere adeguatamente il lavoro e tenere saldamente la sega per impedire la perdita dicontrollo. Le Figure W e Y mostrano la posizione di taglio corretta. Le Figure X e Z mostrano una condizione di mancanza di sicurezza. Le mani devono essere tenute lontano daltaglio. Per evitare il rimbalzo, sostenere SEMPRE l’asse o il pannello VICINO al taglio, (Fig. W e Y). NON sostenere l’asse o il pannello lontano dal taglio (Fig.X,Z).106 ITaLIanO SCOLLEGARE SEMPRE IL PACCO BATTERIA PRIMA DI ESEGUIRE QUALSIASI REGOLAZIONE! Posizionare il pezzo con il lato “buono” - quello per cui conta maggiormente l’aspetto - rivolto verso il basso. La sega taglia verso l’alto, pertanto le schegge rimarranno sulla superficie immediatamente al di sopra durante iltaglio. Taglio (Fig.Y)

AVVERTENZA: non tentare mai di utilizzare questo apparato appoggiandolo al contrario su una superficie di lavoro e avvicinando il materiale all’apparato. Fissare sempre saldamente il pezzo e avvicinare l’apparato al pezzo, tenendo fermo l’apparato con le mani come illustratoin FiguraY. Posizionare la porzione più larga della piastra di base della sega sulla parte del pezzo che viene tenuta ferma, non sulla sezione che cadrà una volta eseguito il taglio. Per esempio, la FiguraY illustra il modo CORRETTO di recidere l’estremità di un asse. Fissare sempre il lavoro. Non tentare di tenere i pezzi corti con le mani! Ricordarsi di supportare i materiali a sbalzo e sporgenti. Esercitare cautela nel tagliare il materiale dasotto. Assicurarsi che la sega abbia raggiunto la massima velocità prima che la lama entri a contatto con il materiale da tagliare. L’avvio della sega con la lama contro il materiale da tagliare o spinta in avanti nella tavola di taglio può provocare un rimbalzo. Spingere la sega in avanti a una velocità che consenta alla lama di tagliare senza sforzi. La durezza e la robustezza possono variare persino nello stesso materiale e le sezioni nodose o bagnate possono sovraccaricare la sega. Quando ciò accade, spingere la sega più lentamente, ma con forza sufficiente da consentirne il funzionamento senza diminuire troppo la velocità. Se la sega viene forzata, questo causerà tagli irregolari, imprecisione, rimbalzo e surriscaldamento del motore. Qualora il taglio dovesse iniziare a uscire dalla linea di taglio, non cercare di forzarlo. Rilasciare l’interruttore e lasciare che la lama si arresti completamente. Quindi è possibile estrarre la sega e iniziare un nuovo taglio leggermente all’interno di quello errato. In ogni caso, estrarre la sega se si rende necessario spostare il taglio. Forzare una correzione all’interno del taglio può provocare l’arresto improvviso della sega e ilrimbalzo. SE LA SEGA SI PIANTA, RILASCIARE IL GRILLETTO E FAR INDIETREGGIARE LA SEGA FINO A LIBERARLA. ASSICURARSI CHE LA LAMA SIA DRITTA NEL TAGLIO E LIBERA DALL’ESTREMITÀ DI TAGLIO PRIMA DIRIAVVIARLA. Al termine di un taglio, rilasciare l’interruttore e lasciare che la lama si arresti prima di sollevare la sega dal lavoro. Mentre si solleva la sega, la protezione telescopica a molla si chiuderà automaticamente sotto la lama. Ricordarsi che la lama è esposta fino a quel momento. Mai sporgersi al di sotto del pezzo da lavorare per nessuna ragione. Quando si deve ritrarre la protezione telescopica manualmente (necessario per l’avvio dei tagli a tasca), utilizzare sempre la levaretrattile. nOTa: durante il taglio di strisce sottili, fare attenzione ad assicurarsi che i pezzi di taglio non rimangano impigliati all’interno della protezioneinferiore. Taglio a tasca (Fig.AA)

AVVERTENZA: non legare mai la protezione della lama in posizione sollevata. Non spostare mai la sega all’indietro durante il taglio a tasca. Questo potrebbe provocare il sollevamento dell’unità dalla superficie di lavoro, provocando la possibilità dilesioni. Un taglio a tasca è un taglio eseguito in un pavimento, parete o altra superficiepiana.

1. Regolare la piastra di base della sega in modo tale che lama

tagli alla profonditàdesiderata.

2. Inclinare la sega in avanti e appoggiare il davanti della

piastra di base sul materiale datagliare.

3. Utilizzando la leva della protezione inferiore, ritrarre la

protezione della lama inferiore in posizione superiore. Abbassare il retro della piastra di base finché i dentini della lama sfiorano quasi la linea ditaglio.

4. Rilasciare la protezione della lama (il suo contatto con

il pezzo da lavorare la manterrà in posizione di libera apertura quando si avvia il taglio). Togliere la lama dalla leva della protezione e afferrare saldamente l’impugnatura ausiliaria

, come illustrato in FiguraAA. Posizionare il corpo e il braccio per consentire di resistere al rimbalzo qualora si dovesseverificare.

5. Assicurarsi che la lama non sia a contatto con la superficie di

taglio prima di avviare lasega.

6. Avviare il motore e abbassare gradualmente la sega finché

la piastra di base non rimane appoggiata al materiale da tagliare. Far avanzare la sega lungo la linea di taglio finché non viene completato iltaglio.

7. Rilasciare il grilletto e lasciare che la lama si arresti

completamente prima di estrarre la lama dalmateriale.

8. Quando si avvia ogni nuovo taglio, ripetere quantosopra.

Aspirazione polveri (Fig.DD)

AVVERTENZA: rischio di inalazione delle polveri. Per ridurre il rischio di lesioni personali, indossare SEMPRE una maschera anti-polvereapprovata. Una porta di aspirazione polveri

è fornita in dotazione insieme all’apparato. La porta di aspirazione polveri consente di collegare l’apparato a un aspiratore per la polvere esterno, utilizzando il sistema AirLock™ (DWV9000-XJ), o un accessorio di aspirazione della polvere da 35mm.

AVVERTENZA: Durante le operazioni di segatura del legno, impiegare SEMPRE aspiratori di polveri conformi alle direttive pertinenti relative alle emissioni di polveri. I flessibili della maggior parte degli aspirapolveri più diffusi si innestano direttamente nella bocchetta per l’aspirazione dellepolveri. Gancio per trave (Fig. A) (incluso con alcuni modelli)

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, non utilizzare il gancio per trave dell’utensile per appendere l’utensile dal proprio corpo. NON utilizzare107 ITALIANO il gancio per trave per legare o fissare l’apparato a una persona o un oggetto durante l’uso. NON appendere l’utensile o altri oggetti in posizione sopraelevata utilizzando il gancio pertrave.

AVVERTENZA: per ridurre il rischio di lesioni provocate dalla caduta della sega circolare sugli operatori o sugli astanti, assicurarsi che sia supportata in modo sicuro quando si utilizza il gancio per trave o che sia appoggiata in un luogo sicuro e stabile quando non è in uso. Assicurarsi di mantenere l’area sottostante libera per ridurre il rischio che l’utensile o il materiale di taglio cadano e colpiscano una persona o un oggetto al disotto. La sega circolare è dotata di un comodo gancio per trave

che consente di appenderla a una struttura adatta e stabile tra un utilizzo e l’altro. Il gancio per trave non deve essere utilizzato per legare o fissare l’apparato a una persona o un oggetto durante l’uso quando si trova in una posizioneelevata. MANUTENZIONE Questo apparato DeWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’apparato e sottoporlo a puliziaperiodica.

AVVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l’apparato e staccare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causarelesioni. Il caricabatteria e il pacco batteria non sono parti riparabili. Lubrificazione L’apparato fa uso di una sfera auto-lubrificante e di cuscinetti a rullo, pertanto la rilubrificazione non è necessaria. Tuttavia, una volta l’anno, si consiglia di portare o spedire l’apparato presso un centro di assistenza certificato per una pulizia, ispezione e lubrificazione della scatolaingranaggi. Pulizia

AVVERTENZA: soffiare via la polvere dall’alloggiamento con aria compressa, non appena vi sia sporco visibile all’interno e intorno alle prese d’aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvereomologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell’apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all’interno dell’apparato, e non immergere alcuno dei suoi componenti direttamente in unliquido. Protezione inferiore La protezione inferiore deve sempre ruotare e chiudersi liberamente da una posizione di completa apertura a una di completa chiusura. Verificare sempre il funzionamento corretto prima del taglio aprendo completamente la protezione e facendola chiudere. Se la protezione si chiude lentamente o non completamente, necessiterà di pulizia o manutenzione. Non utilizzare la sega finché non funziona correttamente. Per pulire la protezione, usare aria secca o una spazzola morbida per rimuovere tutta la segatura o i detriti accumulati dal percorso della protezione e intorno alla molla della protezione. Se questo non dovesse correggere il problema, sarà necessaria la riparazione da parte di un centro di assistenzaautorizzato. Regolazione della piastra di base (Fig.E,BB,CC) La piastra di base è impostata in fabbrica in modo da garantire che la lama sia perpendicolare alla piastra di base. Se, dopo un uso prolungato, è necessario riallineare la lama, seguire le direzioni di seguito: Regolazione per tagli a 90 gradi

1. Riportare la sega al taglio obliquo a 0gradi.

2. Posizionare la sega di lato e ritrarre la protezioneinferiore.

3. Impostare la profondità di taglio a 51mm.

4. Allentare la leva di regolazione del taglio obliquo(

Fig.CC). Posizionare una squadra contro la lama e la piastra di base come illustrato in FiguraBB.

5. Utilizzando una chiave esagonale(

, Fig. E), girare la vite di fissaggio (

, Fig.BB) sul lato inferiore della piastra di base finché la lama e la piastra di base sono entrambe a filo con la squadra. Riserrare la leva di regolazione del taglioobliquo. Regolazione della leva di regolazione del taglio obliquo (Fig.CC) Potrebbe essere necessario regolare la leva di regolazione del taglio obliquo

. Potrebbe allentarsi con il tempo e colpire la piastra di base prima delserraggio. Per serrare la leva:

1. Tenere la leva di regolazione del taglio obliquo

e allentare il dado di blocco

2. Regolare la leva di regolazione del taglio obliquo ruotandola

nella direzione desiderata di circa 1/8 digiro.

3. Riserrare ildado.

Lame Una lama smussata causerà un taglio inefficiente, un sovraccarico del motore della sega, la formazione di schegge e potrebbe aumentare la possibilità di rimbalzo. Sostituire le lame quando risulta difficoltoso spingere la sega attraverso il taglio, quando il motore è sotto sforzo o quando si verifica un accumulo eccessivo di calore nella lama. Si consiglia di tenere delle lame extra a portata di mano, per avere subito a disposizione delle lame affilate. Le lame smussate possono essere affilate nella maggior parte dellearee.108 ITaLIanO La gomma indurita sulla lama può essere rimossa con cherosene, trementina o sgrassante da forno. Le lame rivestite antiaderenti possono essere usate nelle applicazioni in cui si verifica un accumulo eccessivo, come nel legname verde epressurizzato. Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati soltanto gli accessori offerti da DeWALT , quindi l’utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DeWALT

NON UTILIZZARE ATTACCHI DELL’ACQUA CON QUESTASEGA. ISPEZIONARE VISIVAMENTE LE LAME AL CARBURO PRIMA DELL’USO. SOSTITUIRLE SE RISULTANODANNEGGIATE. Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori piùadatti. Rispetto ambientale Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiutidomestici. Prodotti e batterie contengono materiali che possono essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com. Pacco batteria ricaricabile Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l’ambiente.

• Far scaricare il pacco batteria completamente, quindi rimuoverlo dallaradio.
