BRUKSANVISNING DCS578 DEWALT

, ved at trykke på klingelåsen

Støvopsamling (Fig.DD)

og løsnsmig- låsemøtrikken

følgende adresser eller se baksiden avhåndboken. Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DeWALT

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering aveksponering.

ADVARSEL: Angitt nivå for vibrasjons og/eller støyutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/ eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for helearbeidsperioden. En vurdering av eksponeringsnivået for vibrasjon og/ eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for helearbeidsperioden. Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, så som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering avarbeidsvanene. 190mm / 184mm 54V TRÅDLØS SIRKELSAG

DCS578, DCS579, DCS578-XE, DCS579-XE

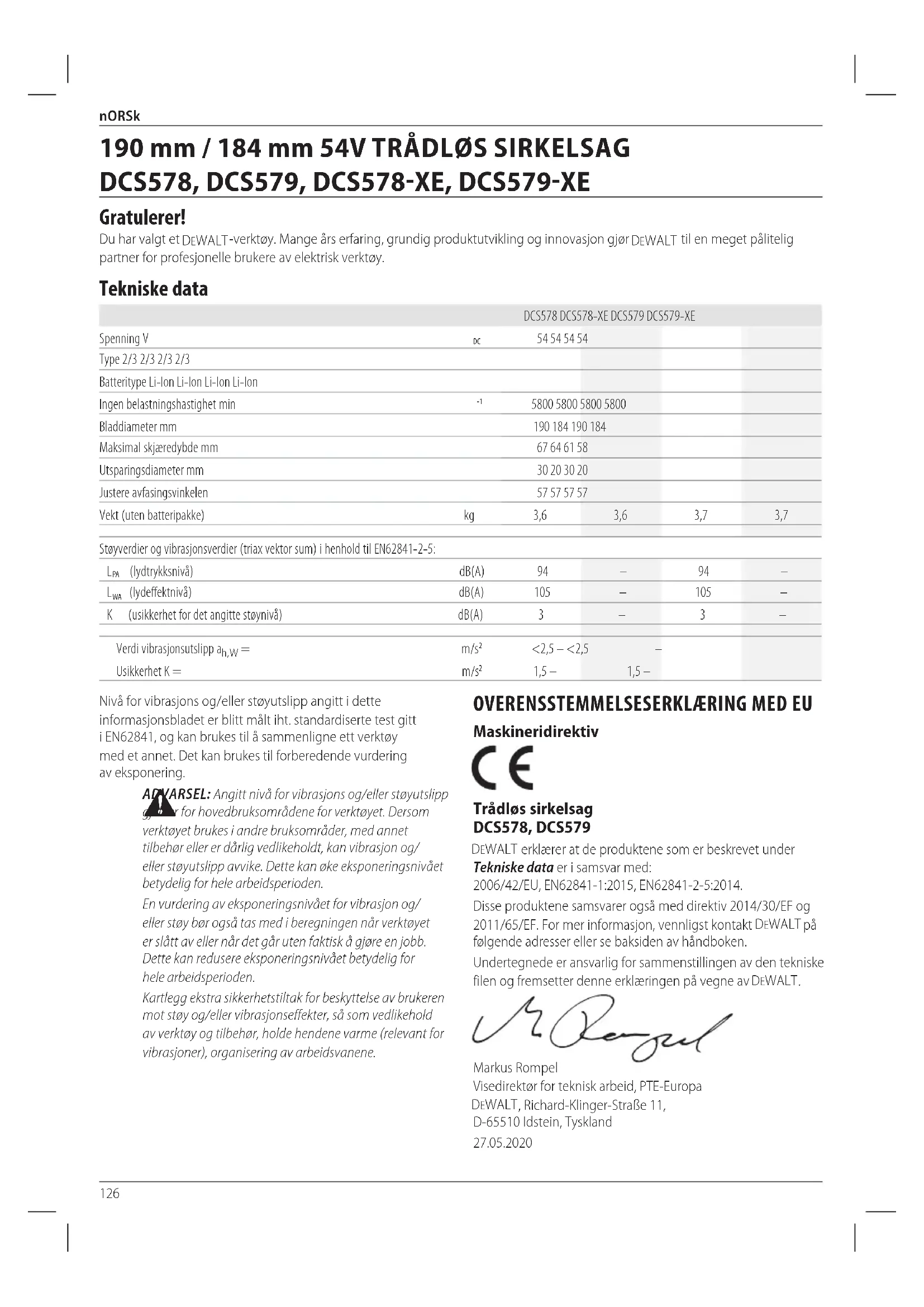

Gratulerer! Du har valgt et DeWALT -verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data

Maksimal skjæredybde mm

Vekt (uten batteripakke) kg 3,6 3,6 3,7 3,7 Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-2-5:

(lydtrykksnivå) dB(A) 94 – 94 –

(lydeffektnivå) dB(A) 105 – 105 – K (usikkerhet for det angitte støynivå) dB(A) 3 – 3 – Verdi vibrasjonsutslipp a h,W = m/s

1,5 – 1,5 – Norsk (oversatt fra de originale instruksjonene)127 nORSk ADVARSEL: Les bruksanvisningen slik at skaderisikoen kanreduseres. Definisjoner: Retningslinjer for sikkerhet Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på dissesymbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorligpersonskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorligpersonskade.

Angir fare for elektriskstøt.

Angirbrannfare. Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre tilpersonskade. Batterier Ladere/Ladetider (i minutter) Kat # V

Vekt *Datokode 201811475B eller senere ** Datokode 201536 eller senere128 nORSk e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

5) Bruk og vedlikehold av batteridrevne verktøy

a ) Bruk kun laderen som er spesifisert av produsenten. En lader som passer for en type batteripakke kan føre til brannfare dersom den brukes med en annenbatteripakke. b ) Bruk kun elektriske verktøy sammen med de spesifiserte batteripakkene. Bruk av andre batteripakker kan skape risiko for skader ellerbrann. c ) Når batteripakken ikke er i bruk, hold den borte fra andre metallobjekter som binders, mynter, nøkler, spikere, skruer eller andre små metallobjekter som kan skape en forbindelse fra en batteripol til en annen. Å kortslutte batteripolene kan føre til brannskader ellerbrann. d ) Ved hardhendt behandling kan det komme væske ut fra batteriet. Unngå kontakt med denne. Dersom du ved et uhell kommer i kontakt med væsken, skyll med vann. Dersom du får væsken i øynene, oppsøk lege umiddelbart. Batterivæske kan føre til irritasjon ellerforbrenninger. e ) Ikke bruk en batteripakke eller verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan oppføre seg uforutsigbart og føre til brann, eksplosjon eller fare forpersonskade. f ) Ikke utsett en batteripakke eller et verktøy for ild eller for høy temperatur. Ild eller temperatur over 130 °C kan føre til eneksplosjon. g ) Følg alle anvisninger for lading og lad ikke batteripakken eller verktøyet ved temperaturer som avviker fra området spesifisert i bruksanvisningen. Feilaktig lading eller lading ved temperaturer utenfor det angitte område kan skade batteriet og økerbrannfaren.

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt. b ) Utfør aldri vedlikehold på skadede batteripakker. Vedlikehold av batteripakker skal kun utføres av produsenten eller autoriserteserviceverksteder. Flere sikkerhetsregler Skjæreprosedyrer a ) FARE: Hold hender bort fra skjæreområdet og sagbladet. Hold din andre hånd på støttehåndtaket, eller motorrammen. Om begge hendene holder sagen kan de ikke skjæres avsagbladet. b ) Ikke berør undersiden av arbeidsstykket. Verneinnretningen kan ikke beskytte deg mot sagbladet underarbeidsstykket. c ) Juster skjæredybden til tykkelsen av arbeidsstykket. Mindre enn en hel tann av sagbladet skal være synlig underarbeidsstykket. d ) Hold aldri arbeidsstykket i hendene eller over benet ditt ved bruk. Det er viktig å støtte arbeidet riktig for å129 nORSk minimere kroppseksponering, fastkjøring av sagbladet, eller tap avkontroll. e ) Hold det elektriske verktøyet kun i isolerte gripeoverflater når du utfører operasjoner hvor skjæreverktøyet kan komme i kontakt med skjulte ledninger. Kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi brukerenstøt. f ) Bruk alltid en kløveholder eller rett kantleder ved kløving. Dette forbedrer nøyaktigheten av skjæring og reduserer sjansen for fastkjøring avsagbladet. g ) Bruk alltid sagblader med riktig størrelse og form (diamant kontra rund) av spindelhull. Blader som ikke matcher den monterte maskinvaren av sagen vil drives eksentrisk, som forårsaker tap avkontroll. h ) Bruk aldri skadet eller feilaktige bladpakninger eller bolter. Bladpakninger og bolter er spesifikt designet for din sag, for optimal ytelse ogdriftssikkerhet. Flere sikkerhetsregler Årsaker til tilbakeslag og tilhørende advarsler

• Tilbakeslag er en plutselig reaksjon til et fastkjørt, bøyd eller feiljustert sagblad, som forårsaker at en ukontrollert sag løftes opp og ut av arbeidsstykket mot brukeren;

• Når sagbladet kjøres fast eller er bøyd av sagsnittet som lukkes, stopper bladet og motorreaksjonen beveger enheten hurtig bakover mot brukeren;

• Hvis sagbladet blir vridd eller feiljustert i kuttet, kan tennene ved den bakre kanten av sagbladet skjæres inn i den øvre overflaten av treet som forårsaker at sagbladet kommer ut av sagsnittet og hopper tilbake motbrukeren. Tilbakeslag oppstår som følge av feilbruk av verktøyet og/eller feil bruksprosedyrer eller forhold som kan unngås ved å ta følgende forholdsregler: a ) Hold et godt tak med begge hender på sagen og plasser dine armer for å motstå trykk fra tilbakeslag. Plasser din kropp på hver side av bladet, men ikke i linje med bladet. Tilbakeslag kan forårsake at sagen hopper bakover, men trykk fra tilbakeslag kan kontrolleres av brukeren, om riktige forhåndsregler ertatt. b ) Når sagbladet sitter fast, eller hvis du av en eller annen grunn må avbryte kuttingen, skal du slippe opp utløseren og holde verktøyet helt stille i materialet til skiven har stanset helt. Prøv aldri å ta verktøyet ut av arbeidsstykket eller trekke verktøyet bakover mens sagbladet er i bevegelse, ellers kan det oppstå tilbakeslag. Finn årsaken til og løs problemet for å hindre at sagbladet sitter fastigjen. c ) Når du startet opp sagen i arbeidsstykke, midtstill bladet i sagsnittet og sjekk at sagtennene ikke sitter fast i materiale. Hvis sagbladet sitter fast, kan det komme seg ut av eller slå tilbake fra arbeidsstykket når verktøyet startesigjen. d ) Støtt store paneler for å minimere risikoen for at sagbladet setter seg fast og tilbakeslag oppstår. Store paneler synker ofte sammen under sin egen vekt. Støtter må plasseres under panelet på begge sider, nære linjen av kuttet og nære kanten avpanelet. e ) Ikke bruk sløve eller skadete sagblader. Uslipte eller feilaktig innstilte blader produserer smale sagsnitt som forårsaker overdreven friksjon, bladbøyning ogtilbakeslag. f ) Bladdybde og låsespaker for justering av skråskjæring må være stramme og sikret før skjæring er utført. Om bladjusteringen skiftes i løpet av skjæring, kan det forårsake fastsetting ogtilbakeslag. g ) Bruk ekstra varsomhet når du utfører et ”dykkutt” i eksisterende vegger eller andre blinde områder. Det utstikkende sagbladet kan skjære objekter som kan forårsaketilbakeslag. Sikkerhetsinstrukser for sager med pendel- bladvern a ) Før hver bruk må du kontrollere om det nedre vernedekselet stenger helt. Ikke bruk sagen hvis det nedre vernedekselet ikke kan beveges fritt og ikke stenger straks. Klem og bind nedre vernedeksel aldri fast i åpnet posisjon. Hvis sagen skulle falle ned på bakken ved en feiltagelse, kan det nedre vernedekselet bøyes. Åpne vernedekselet med tilbaketrekkingsarmen og pass på at det kan beveges fritt og ikke berører verken sagblad eller andre deler i alle skjærevinkler og -dybder. b ) Kontroller fjærens funksjon for nedre vernedeksel. La maskinen gjennomgå service før bruk, hvis vernedeksel og fjær ikke virker feilfritt. Skadede deler, klebrige avleiringer eller sponhauger medfører at nedre vernedeksel reagererforsinket. c ) Åpne det nedre vernedekselet manuelt kun ved spesielle snitt, som „innstikk- og vinkelsnitt”. Åpne det nedre vernedekselet med tilbaketrekkingsarmen og slipp den når sagbladet er trengt inn i arbeidsstykket. Ved alle andre typer saging må det nedre vernedekselet fungereautomatisk. d ) Legg ikke sagen på arbeidsbenken eller gulvet uten at nedre vernedeksel dekker over sagbladet. Et ubeskyttet sagblad som fortsatt roterer, beveger sagen i motsatt retning av skjæreretningen og sager alt som er i veien. Ta hensyn til tiden sagen fortsatt roterer etter at den er slåttav. Ekstra sikkerhetsinstrukser for sirkelsager

• Bruk hørselsvern. Eksponering for støy kan forårsake tap avhørsel.

• Bruk en støvmaske. Å bli utsatt for støvpartikler kan forårsake pustevansker og muligskade.

• Ikke bruk sagblader med større eller mindre diameter enn anbefalt. For opplysninger om riktig skjærekapasitet henvises du til de tekniske dataene. Bruk kun sagblader spesifisert i denne manualen, som er i samsvar med EN847-1.130 nORSk

• Vennligst bruk bare sagblad som er merket med hastighet lik eller høyere enn merket påverktøyet.

• Unngå overoppheting avsagbladtuppene.

• Ikke bruk tilbehør forvanntilførsel.

• Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du misterkontroll. Restrisikoer Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Fare for brannskader fordi utstyr blir varmt underbruk.

• Fare for personskade ved langvarigbruk.

DeWALT eller en autorisertserviceorganisasjon. Bruk av skjøteledning Skjøteledning bør ikke brukes hvis det ikke er absolutt nødvendig. Bruk en godkjent skjøteledning som egner seg for kraftforsyningen til din lader (se Tekniske data). Minimum størrelse på lederen er 1mm

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel. Viktige sikkerhetsinstruksjoner for alle batteriladere TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

• Før du bruker laderen les alle instruksjoner og advarsels- merker på laderen, batteripakken og produktet som brukerbatteripakken.

FORSIKTIG: Fare for brannskader. For å redusere faren for skader, lad kun DeWALT oppladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielleskader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker medapparatet. MERK: Under visse forhold, med laderen innplugget i strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert ,men ikke bregrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakk i hulrommet. Kople fra laderen førrengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som er nevnt i denne manualen. Laderen og batteripakken er spesielt designet for å jobbesammen.

• Disse ladere er ikke ment for annen bruk enn lading av DeWALT oppladbare batterier. Annen bruk kan resultere i brannfare og/eller elektriskstøt.

• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade ellerpåkjenning.

• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektriskstøt.

• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsslissene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen avhuset.

• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted når service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt ellerbrann.

• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngåfarer.

• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke dennefaren.

• ALDRI forsøk på kople 2 laderesammen.

• Laderen er designet for å bruke standard 230V elektrisk strøm. Ikke forsøk å bruke den på annen spenning. Dette gjelder ikkebilladeren.131 NORSK Lade et batteri (Fig. A)

i laderen, pass på at batteripakken sitter godt i laderen. Det røde (lade) lyset blinker gjentatt som indikasjon på at ladeprossessen erstartet.

3. Fullført lading vises ved at det røde lyset er PÅ konstant.

Pakken er da fullt oppladet og kan brukes, eller den kan bli stående i laderen. For å ta batteripakken ut av arbeidspakken, trykk inn og hold låseknappen

batteripakken og ta denav. MERK: For å sikre maksimum ytelse og levetid på Li-Ion batteripakker, lad batteripakken helt opp før første gangsbruk. Bruk av lader Se indikatorne under for batteripakkensladetilstand. Ladeindikatorer lading fulladet varm/kald ladeforsinkelse*

• Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteriet har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenopptaladeprosedyren. Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere et defekt batteri ved at lyset ikketennes. MERK: Dette kan også tyde på et problem medladeren. Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter fortesting. Ventetid for varm/kald pakke Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en ”varm/kald pakke forsinkelse”, og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid påbatteriet. En kald batteripakke vil lade langsommere enn en varm batteripakke. Batteripakken vil lade langsommere gjennom hele ladesyklusen, og vil ikke gå tilbake til maksimal ladehastighet selv om batteriet blirvarmt. Ladere DCB118 er utstyrt med en intern vifte som er designet for å avkjøle batteripakken. Viften vil slå seg på automatisk når batteripakken trenger å kjøles. Bruk aldri laderen dersom viften ikke fungerer korrekt eller dersom ventilasjonsåpningene er blokkert. Pass på at fremmedlegemer ikke kommer inn iladeren. Elektronisk beskyttelsessystem XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteriet mot overlading, overoppvarming eller dyputlading. Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett litium-ion batteriet på laderen til det er helt oppladetigjen. Veggmontering Disse laderne er designet for å monteres på vegg eller stå på et bord eller arbeidsbenk. Dersom den skal monteres på veggen, plasser laderen innen rekkevidde fra en stikkontakt og unna hjørner eller andre hindringer som kan stoppe luftstrømmen. Bruk baksiden av laderen som mal for å bore hull i veggen for monteringsskruene. Monter laderen godt med gipsskruer (må kjøpes separat) minst 25,4mmlange med hodediameter 7–9mm, som skrus inn i treverk til optimal dybde med omtrent 5,5mm av skruen som stikker ut. Rett inn sporene på baksiden av laderen med de utstikkende skruene og lås på plass isporene. Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble laderen fra strømuttaket før rengjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller rengjøringsvæsker. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. Batteripakke Viktige sikkerhetsinstruksjoner for alle batteripakker Sørg for å inkludere katalognummer og spenning når du bestiller nyebatteripakker. Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som erbeskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet ellergassen.

• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke- kompatibel lader idet batteripakken kan sprekke og forårsake alvorligpersonskade.

• Ikke lagre eller bruk verktøyet eller batteripakken på steder der temperaturen kan falle under 4 ˚C (34 ˚F) (som i et utendørs skur eller i metallbygninger om vinteren), eller nå eller overstige 40 ˚C (104 ˚F) (som i et utendørs skur eller i metallbygninger om sommeren).

• Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt. Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår når man brenner litium ion-batteripakker.

• Hvis batteriets innhold kommer i kontakt med huden, vasker du området med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.132 NORSK

• Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft. Søk medisinsk ettersyn hvis symptomenevedvarer.

ADVARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret forgjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler,etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil overflate der det ikke skaper fare for snubling eller fall. Noen verktøy med store batteripakker kan stå på batteripakken, men kan lettes slåsoverende. Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer. Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre tilkortslutning. MERK: Lithium-ione batterier skal ikke være med i innsjekketbagasje. DeWALT batterier samsvarer med alle aktuelle shipping- forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i ”UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria”. I de fleste tilfeller vil forsendelse av en DeWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DeWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100Wh. Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking ogdokumentasjon. Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldenderetningslinjer. Transport av FLEXVOLT

batteriet har to moduser: Bruk ogtransport. Bruks-modus: Når FLEXVOLT

-batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse. I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer. For eksempel kan Wh-spesifikasjonen for Transport være 3x36 Wh, som betyr 3 batterier Eksemple på merking for bruk og for transport på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108Wh (som betyr 1batteri). Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt

lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt avladeren. MERK: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen førbruk. Merking på laderen og batteripakken I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer: Les instruksjonshåndboken førbruk. Se Tekniske data forladetid.133 nORSk Ikke undersøk med strømførendegjenstander. Ikke lad skadedebatteripakker. Ikke utsett for vann. Få byttet defekte ledningeromgående. Lades kun mellom 4 ˚C og 40 ˚C. Kun for innendørsbruk. Deponer batteripakken på miljøvennligvis. Lad kun DeWALT batteripakker med de angitte DeWALT laderne. Lading av andre batteripakker enn de angitte DeWALT batteriene med en DeWALT

lader kan føre til at de sprekker eller til andre farligesituasjoner. Ikke brennbatteripakken. BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh). TRANSPORT: Bruk med innebygget transporthette, nominell Wh er 3 x 36Wh (3 batteri med 36 Wh). Batteritype DCS578 and DCS579 bruker en 54 voltbatteripakke. Disse batteripakkene kan brukes: DCB546, DCB547, DCB548. Se TekniskeData for merinformasjon. Pakkens innhold Pakken inneholder: 1 Sirkelsag 1 Sirkelsagblad 1 Blad nøkkel 1 Parallellføring 1 Støvsugeruttak 1 Lader (kun T-modeller) 1 Li-ion batteripakke (T1 modeller) 2 Li-ion batteripakker (T2 modeller) 3 Li-ion batteripakker (T3 modeller) 1 Instruksjonshåndbok MERk: Batteripakker, ladere og kofferter er ikke inkludert med N-modeller. Batteripakker og ladere er ikke inkludert med NT-modeller. B-modeller inkluderer Bluetooth®batteripakker. MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DeWALT

under lisens. Andre varemerker og merkenavn er eiet av sine respektiveeiere.

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått undertransport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken førbruk. Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les instruksjonshåndboken førbruk. Brukhørselvern. Brukvernebriller. Synlig stråling. Ikke se inn ilyset. Datokode plassering (Fig. H) Datokoden

, som også inkluderer produksjonsåret, er trykket påhuset. Eksempel: 2020 XX XX Produksjonsår Beskrivelse (Fig. A, H)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- ellerpersonskader.

Avtrekkerbryter låsebryter

Hengekrok (Inkludert ved noen modeller)

Nedre bladbeskyttelse

Øvre bladbeskyttelse

Batterinivåknapp (på batteripakken) Tiltenkt bruk Disse kraftige sirkelsager er designet for profesjonelt bruk ved saging i treverk. Ikke kapp metall, plast, betong, murverk eller134 nORSk fibersement. IkkE bruk tilbehør for vanntilførsel med denne sagen. IkkE bruk slipeskiver eller slipeblad. IkkE bruk under våte forhold eller i nærheten av antennelige væsker ellergasser. Disse kraftige sager er profesjonelleelektroverktøy. IkkE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker detteverktøyet.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader.

ADVARSEL: Bruk kun batteripakker og ladere fra DeWALT

Sette inn og ta av batteripakke på verktøyet (Fig. A) MERk: For best resultat, pass på at batteripakken

er helt oppladet førbruk. For å installer batteripakken i verktøyets håndtak

mot skinnene i håndtaket (Fig. A).

2. Skyv den inn i håndtaket til batteripakken er godt festet i

verktøyet, pass på at den ikkeløsner. For å fjerne batteripakken fra verktøyet

og trekk batteriet bestemt ut avhåndtaket.

2. Sett batteripakken i laderen som beskrevet i laderavsnittet i

dennemanualen. Ladeindikator batteripakker (Fig. A) Noen DeWALT batteripakker inkluderer en ladeindikator som består av tre grønne LED som indikerer hvor mye lading som er igjen ibatteripakken. For å aktivere ladeindikatoren, trykk og hold indikatorknappen

. En kombinasjon av tre grønne LED-lys vil lyse og vise gjenværende lading. Dersom gjenværende lading av batteriet er under brukbar grense, vil ingen lys tennes og batteriet må ladesopp. MERk: Ladeindikatoren er bare an indikasjon av gjenværende lading i batteripakken. Den gir ingen indikasjon på om verktøyet fortsatt kan brukes, og kan variere med produktkomponentene, temperatur og brukerensbruksområde. Bytting av blad Montering av bladet (Fig.B–E)

og trekk den nedre bladbeskyttelsen

tilbake og legg bladet på sagspindelen mot den indre festeskiven

, pass på at bladet roterer i korrekt retning (retningspilen på sagbladet og tennene skal peke i samme retning som retningspilen på sagen). Gå ikke ut fra at merkingen på bladet vil peke mot deg ved korrekt installering. Når du trekker tilbake nedre beskyttelse for å installere bladet, kontroller at tilstand og funksjon av nedre bladbeskyttelse er tilfredsstillende. Pass på at den beveger seg fritt og ikke rører bladet eller noen annen del, i alle kuttvinkler ogdybder.

på sagspindelen med skråkanten utover. Påse at 30 mm diameteren på bladsiden av tvingen passer i 30mm hullet i sagbladet for å sørge for sentrering avbladet.

på sagspindelen for hånd (skruen er høyregjenget og må dreies med klokken for åstramme.

5. Trykk ned bladlåsen

som er lagret under batterirommet, inntil bladlåsen går i lås og bladet slutter årotere.

2. For å løsne bladets klemskrue

, trykk ned bladlåsen

vri sagspindelen med bladnøkkelen

, som er lagret under batterirommet,, til bladlåsen går i lås og bladet ikke roterer mer. Når bladlåsen er på, skru bladets klemskrue mot klokka med bladnøkkelen (skruen er høyregjenget og må dreies mot klokken for å løsne).

4. Fjern eventuell sagflis som kan ha samlet seg i

6. Følg trinn 1 til 5 under Installering av blad, pass på at

ADVARSEL: Nedre bladbeskyttelse er en sikkerhetsfunksjon som reduserer faren for alvorlige personskader. Bruk aldri sagen dersom nedre bladbeskyttelse mangler, er skadet eller ikke fungerer ordentlig. Ikke stol på at nedre bladbeskyttelse beskytter deg under alle forhold. Din sikkerhet avhenger av at alle advarsler og forsiktighetsregler følges, samt av korrekt bruk av sagen. Kontroller at nedre beskyttelsen lukker riktig før hvert bruk. Dersom nedre bladbeskyttelse135 NORSK mangler eller ikke fungerer ordentlig, få service på sagen før bruk. For å sikre at produktet er trygt og pålitelig, bør reparasjoner, vedlikehold og justeringer foretas av et autorisert servicesenter eller en annen kvalifisert serviceorganisasjon, og det skal alltid brukes identiskereservedeler. Kontroller den nedre beskyttelsen (Fig.A)

1. Slå av verktøyet og koble verktøyet frastrømmen.

fra posisjonen ”helt lukket” til posisjonen ”helt åpen”.

returnere til posisjonen ”helt lukket” . Verktøyet bør ha service hos et kvalifisert servicesenter hvis det:

• ikke returnerer til posisjonen ”helt lukket”,

• beveger seg uregelmessig eller tregt eller

• er i kontakt med bladet eller noen annen del av verktøyet i alle kuttvinkler ogdybder. Blad

ADVARSEL: For å redusere faren for øyeskader, bruk alltid øyebeskyttelse. Karbid er et hardt men sprøtt materiale. Fremmedlegemer i arbeidsstykket som som ståltråd eller spikere kan føre til at bits sprekker eller brekker. Bruk kun sagen når korrekt sagbladbeskyttelse er satt på. Monter bladet godt med korrekt rotasjonsretning før bruk, og bruk alltid rene, skarpeblad.

ADVARSEL: Ikke kapp metall, plast, betong, murverk eller fibersement med dennesagen. 190 mm Diameter Bruksområde Tenner Rask kløving 18 Kløving 24 Generelt bruk 40 184 mm Diameter Bruksområde Tenner Kløving 24 Generelt bruk 36 Avslutning 60 Dersom du trenger assistanse i forbindelse med blad, vennligst kontakt din lokale D eWALT forhandler. Tilbakeslag Tilbakeslag er en plutselig reaksjon på et fastklemt eller feiljustert sagblad og forårsaker at en ukontrollert sag reiser seg opp og ut av arbeidsstykket mot operatøren. Når bladet er festklemt ved at snittet lukker seg, blir bladet sittende fast og motorens reaksjon fører enheten raskt tilbake mot operatøren; Dersom bladet blir vridd eller feilinnrettet i kuttet kan tennene bak på bladet grave seg inn i treverkets overflate og forårsake at bladet kommer ut av snittet og hopper tilbake motoperatøren. Tilbakeslag er mer sannsynlig ved de følgende forhold:

1. DÅRLIG OPPSTØTTING AV ARBEIDSSTYKKET FIG. X

a. Nedheng eller dårlig innfesting av avkappet del av arbeidsstykket kan føre til at bladet knipes fast og gi tilbakeslag (Fig.X). b. Dersom det sages i arbeidsstykker som kun er støttet opp i endene kan dette gi tilbakeslag. Ettersom materialet blir svakere vil det henge ned , lukke sagsporet og knipe fast bladet (Fig.X). c. Ved å kutte av en vektstang, eller overhengende del av arbeidsstykket vertikalt nedenfra og opp, kan det gi tilbakeslag. Det avkappede stykket vil falle ned og knipe fastbladet. d. Ved å sage av lange smale striper kan det gi tilbakeslag. De avsagede stripene kan henge ned eller vris slik at sagsporet lukkes og kniper fastbladet. e. Dersom nedre beskyttelse hekter seg i en kant under materialet som sages, kan det et øyeblikk redusere brukerens kontroll. Sagen kan løfte seg delvis ut av kuttet og øke sjansen for at bladet vrirseg.

2. FEIL DYBDEINNSTILLING AV SAGEN FIG. H

For mest mulig effektiv saging bør bladet bare gå langt nok gjennom for å vise en tann som vist i FigurH. Dette lar skoen støtte bladet og minimaliserer vridning og kniping i materialet. Se avsnitt Justering avkuttdybden.

3. BLADVRIDNING FEIL INNRETTING I SPORET

a. Ved å skyve hardere i sporet kan føre til at bladet vrirseg. b. B. Ved å prøve å svinge sagen i sporet (komme tilbake til den merkede linjen) kan det føre til at bladet vrirseg. c. Ved å strekke deg for langt eller bruke sagen med dårlig kroppskontroll (ute av balanse) kan føre til at bladet vrirseg. d. Ved å endre håndtak eller kroppsstilling under bruken kan føre til at bladet vrirseg. e. Ved å trekke tilbake sagen for å rengjøre bladet kan bladet vriseg.

4. BRUK AV SLØVE ELLER SKITNE BLAD

Sløve blad kan føre til stor belastning på sagen. For å kompensere vil brukeren vanligvis skyve hardere på maskinen, som fører til mer belastning på maskinen og kan føre til at bladet vrir seg i sporet. Slitte blad kan også ha utilstrekkelig klaring, som kan føre til økt tendens til fastkjøring og størrebelastning.

5. OMSTART AV SAGING MED BLADETS TENNER KILT

MOT MATERIALET Sagen bør ha fått full hastighet før du starter å sage eller omstart av saging etter at maskinen er stoppet med bladet i sporet. Dersom det ikke gjøres kan det gitilbakeslag. Andre forhold som akn føre til kniping, vridning eller feilinnretting av baldet kan også gi tilbakeslag. Se avsnittene Ekstra sikkerhetsanvisninger for alle sager og Blad for prosedyrer og teknikker som kan redusere faren fortilbakeslag.136 NORSK Justering av kuttdybden (Fig.F–H)

2. For å opprettholde riktig kuttedybde, juster indikatormerket

på dybdejusterings-stroppen

øvrebladbeskyttelse.

dybdejusteringen slik at ca. halvparten av en tann stikker under overflaten på treverket som skalkappes.

5. En metode for sjekk av riktig kuttedybde er vist i FigurH.

Legg en del av det materialet du skal kappe langs siden på bladet, som vist i figuren, og observer hvor mye av tannen som vises undermaterialet. Regulering av dybdejusteringsspaken (Fig.G) Det kan være ønskelig å justere dybdejusteringsspaken

. Den kan løsne med tiden og nå bunnplaten førstramming. For å stramme spaken:

og løsne låsemutteren

2. Juster dybdejusteringsspaken ved å vri den i ønsket retning,

3. Skru igjenmutteren.

kan justeres mellom 0°og57°. For å oppnå bedre kappe-nøyaktighet, bruk finjusteringsmarkeringene på rotasjonsbraketten

2. Vippe bunnplaten til ønsket vinkel ved å justere

Skråvinkellås (Fig.I) DCS578 og DCS579 er utstyrt med en skråvinkel-lås. Når bunnplaten vippes vil du høre et klikk og føle at bunnplaten stopper både ved 22,5- og 45 grader. Hvis ingen av disse er den ønskede vinkelen, stram spaken

ved å senke den. Hvis du ønsker en annen vinkel, fortsett å vippe bunnplaten helt til grov-vinkelpekeren

viser lengden på sporet som kapper materialet ved full dybde. Markeringen går i trinn på 5mm. Montering og justering av parallellføring (Fig.K) Parallellføringen

brukes for å kutte parallelt med kanten avarbeidsstykket. Montering

1. Løsne parallellføring justeringsknappen

for å tillateparallellføringen.

2. Sett inn parallellføringen

3. Stram parallellføring justeringsknappen

og sett parallellføringen

til ønsket bredde. Justeringen kan nå leses av på parallellførings-skalaen.

over øvre bladbeskyttelse

som vist. Pass på å sette knasten inn sporet på verktøyet. Når den er installert korrekt vil den dekke fullstendig den originale dybden tilpekeren.

4. Rett inn den høyre delen med denvenstre.

5. Sett inn skruen og trekk godttil.

Føringsskinne- system (Fig.M) DCS579 Føringsskinner er et tilbehør som er tilgjengelig i forskjellige lengder. Føringsskinnene gjør det mulig å bruke sirkelsagen for presise og rette kutt, samtidig som arbeidsstykkets overflate beskyttes mot skade. Sammen med annet tilbehør kan eksakt vinklede kutt, gjæringskutt og sammenføyninger ferdigstilles medføringsskinnesystemet. Tvinger

er tilgjengelig for å feste føringsskinnesystemet

er forsvarlig festet til arbeidsstykket

for sikker utføring av arbeidet. I det føringsskinnesystemet er satt mot kappelinjen og forsvarlig festet til arbeidsstykket vil det ikke forekomme bevegelser i forbindelse med sagingen . VIKTIG : Høydeskalaen på enheten er innstilt for bruk av sagen uten føringsskinne. Når sagen brukes med føringsskinnen vil forskjellen i høyde være omtrent 5.0mm. Festing av sirkelsagen til føringsskinnen (Fig.A,N) Klaringen mellom sirkelsagen og føringsskinnen (Fig.N,

og saging med 1–45° vinkel

. Skinnejustererne er presisjonskammer som gjør det mulig å redusere klaringen mellom enheten og føringsskinnen. Når disse to justererne er satt vil sidevise bevegelser med sagen settes til et minimum, mens de tillater en jevnsageoperasjon.137 nORSk MERk: Justereringene er fra fabrikkens side satt til minimum klaring og må muligens justeres og stilles før enheten tas i bruk. Bruk følgende instruksjoner for å stille sirkelsagen påføringsskinnen. HUSk: Fest skinnejusteringene på sagen tilføringsskinnen.

1. Fjerne skruen i skinnejustereren for å kunne justere mellom

sagen ogføringsskinnen.

2. Trekk tilbake den nedre spaken og plasser enheten på

føringsskinnen, forsikret om at bladet er i høyesteposisjon.

3. Vri justereren til sagen låses påføringsskinnen.

VIkTIG: Forsikre deg om at sagen er forsvarlig festet til skinnen ved å forsøke å skyve sagen framover. Forsikre deg om at sagen stårrolig.

4. Vri justereren litt tilbake til sagen glir lett langsskinnen.

5. Hold skinnejustereren i posisjon og feste skrueneigjen.

MERk: aLLTID juster systemet for bruk med andreskinner. Skinnejustereren er nå satt opp for å minimere sideveis utgliding når sagingen foregår med sagen iføringsskinnen. Før sagen tas i bruk må splintvernet

er utstyrt med et splintvern

som må stilles inn for sagen før førstegangsbruk. Splintvernet

slik at det stikker utover arbeidsstykket med minimum 100mm (Fig.O). Bruk en tvinge til å sikre at føringsskinnen er forsvarlig festet til arbeidsstykket. Det vil sikrenøyaktigheten.

2. Still enheten inn på 20 mmkuttedybde.

3. Plasser frontsagen på den overflødige enden til

føringsskinnen, med bladet posisjonert foran på skinneenden (Fig.P).

4. Slå på sagen og sag forsiktig med splintvernet langs den

fulle lengden av skinnen i en sammenhengende bevegelse. Enden på splintvernet tilsvarer nå helt med kappeenden på bladet (Fig.Q). For å stille inn splintvernet på den andre siden til føringsskinnen, fjern sagen fra skinnen og vri skinnen i 180°. Gjenta stegene1 til4. MERk: Hvis ønskelig kan splintvernet skråstilles til 45°, repeter så trinnene 1 til 4. Det gjør det mulig for den ene siden av skinnen å sage parallelt mens den andre siden av skinnen er stilt inn på saging med 45° vinkel (Fig.R). MERk: Hvis splintvernet er stilt inn for parallellsaging på begge sider, vil bladet til enheten når den skråstilles, ikke gå rett med enden på splintvernet. Dette er fordi rotasjonspunktet til for skråstillingenheten ikke er stasjonært og bladet beveger seg ut når enheten erskråstilt. Sagspor-indikator (Fig.S–U) Fronten av sagskoen har en sporindikator

for vertikal og vinklet saging. Denne indikatoren lar deg styre sagen langs sagelinjer merket av på materialet som sages. Sagspor- indikatoren står på linje med venstre (ytre) side av sagbladet som gjør at sagsporet fra bladet er til høyre for indikatoren. Styr langs den merkede saglinjen slik at sagsporet ligger på den siden som ikke skal brukes (restmaterialet). FigurT viser sagen i posisjon for parallell sageposisjon relativt til føringsskinnen. FigureU viser sagen i posisjon for skrå sageposisjon relativt tilføringsskinnen. Før bruk

• Sørg for at beskyttelsene er riktig montert. Sagbladbeskyttelsen må være i lukketstilling.

• Påse at sagbladet roterer i samme retning som pilen påbladet.

• Ikke bruk for slittesagblader. BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Korrekt plassering av hendene (Fig.V)

ADVARSEL: For å redusere faren for alvorlig personskade, skal man ALLTID ha hendene i korrekt posisjon, somvist.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutseligreaksjon. Riktig stilling for hendene er å ha en hånd på hovedhåndtaket

LED arbeidslampe (Fig.A) LED-arbeidslampen

aktiveres når avtrekkerbryteren trykkes inn. Når avtrekkeren slippes, vil arbeidslampen være på i opp til 20 sekundertil. MERk: Arbeidslyset er for å belyse den nærmeste arbeidsflaten, og er ikke ment å brukes somlykt. Slå på og av (Fig.A) Av sikkerhetsmessige årsaker er avtrekkerbryteren

Trykk låseknappen for å låse oppverktøyet. For å bruke verktøyet, trykk avtrekkerbryteren

. Så snart avtrekkerbryteren slippes vil låsebryteren automatisk aktiveres for å hindre utilsiktet oppstart avmaskinen. MERK: Ikke skru verktøyet PÅ eller AV når sagbladet berører arbeidsstykket eller andrematerialer.138 nORSk Arbeidstykkestøtte (Fig.W–Z)

ADVARSEL: For å redusere faren for personskader, støtt opp arbeidet skikkelig og hold sagen godt fast for å forhindre tap avkontroll. Figurene W og Y viser korrekt sageposisjon. Figurene X og Z viser feil sageposisjon. Hendene skal holdes unnasagingen. For å unngå tilbakeslag, støtt ALLTID bordet eller panelet NÆR sagestedet, (Figur W og Y). IKKE støtt opp platen eller panelet unna kuttet (Figur X og Z). KOBLE ALLTID FRA BATTERIPAKKEN FØR JUSTERINGER UTFØRES! Plasser arbeidsstykket med den ”gode” siden —den siden som har den viktigste overflaten—ned. Sagen skjærer oppover, slik at eventuelle splinter vil komme på den arbeidsflaten som peker opp når dusager. Skjæring (Fig.Y)

ADVARSEL: Aldri forsøk å bruke dette verktøyet ved å holde det opp-ned og deretter føre arbeidsstykket mot verktøyet. Fest alltid arbeidsstykket godt, og før verktøyet mot arbeidsstykket mens du holder det godt med begge hender som vist på FigurY. Legg den brede delene av sagens bunnplate på den delen av arbeidsstykket som er fast understøttet, ikke på den delen som vil falle av etter sagingen. Som eksempel viser FigurY viser den KORREKTE måten å kappe av enden av en planke. Fest alltid arbeidsstykket. Ikke forsøk å holde korte stykker i hånden! Husk å støtte opp lange og uthengende arbeidsstykker. Vær forsiktig når du sager materialet fra undersiden ogopp. Forsikre deg om at sagen kjører ved full hastighet før den kommer i kontakt med materialet som skal sages. Start av sagen med bladet mot materialet eller mens den skyves inn i sagsporet kan føre til tilbakeslag. Skyv sagen forover med en hastighet som lar bladet kutte uten særlig motstand. Hardhet og seighet kan variere selv innen samme stykke materiale, og kvister eller våte felt kan gi tung belastning på sagen. Dersom dette skjer, skyv sagen langsommere, men likevel hardt nok til å fortsette sagingen uten særlig reduksjon av hastigheten. Å bruke makt på sagen kan resultere i grove kutt, unøyaktighet, tilbakeslag, og overoppvarming av motoren. Dersom sporet ditt begynner å avvike fra sagelinjen, ikke prøv å tvinge sagen inn igjen. Slipp istedet avtrekkerbryteren og la bladet komme til full stopp. Så kan du trekke ut sagen, sikte på nytt og starte et nytt kutt litt innenfor det feile. Uansett, trekk ut sagen hvis du må lage et nytt kutt. Ved å tvinge den inn kan sagen låse seg og gitilbakeslag. DERSOM SAGEN LÅSER SEG, SLIPP AVTREKKERBRYTEREN OG TREKK SAGEN BAKOVER TIL DEN LØSNER. PASS PÅ AT BLADET ER RETT I KUTTET OG KLAR AV SAGEKANTEN FØR DU STARTERIGJEN. Når du avslutter et kutt, slipp avtrekkerbryteren og la bladet stoppe før du løfter sagen fra arbeidsstykket. Når du løfter sagen vil den fjærbelastede beskyttelsen automatisk lukke seg under bladet. Husk at bladet er bart før dette skjer. Ta aldri under arbeidsstykkket, uansett. Dersom du må trekke tilbake beskyttelsen manuelt (som er nødvendig ved start av lommesaging), bruk alltidløftespaken. MERk: Ved saging av tynne striper, pass på at små biter avkapp ikke henger seg opp inne i nedrebeskyttelse. Lommesaging (Fig.AA)

ADVARSEL: Lås aldri bladbeskyttelsen i løftet posisjon. Beveg aldri sagen bakover ved lommesaging. Dette kan føre til at enheten løfter seg fra arbeidsflaten og kan føre tilpersonskader. Lommesaging brukes i gulv, vegg og andreflater.

1. Tilpass bunnplaten på sagen slik at bladet sager til

2. Vipp sagen forover og hvil fronten av bunnplaten på

materialet som skalsages.

3. Bruk løftespaken på nedre beskyttelse. trekk tilbake nedre

bladbeskyttelse til en løftet posisjon. Løft bakkant av bunnplaten til sagtennene nesten berørersaglinjen.

4. Løsne bladbeskyttelsen (beskyttelsens kontakt med

arbeidsstykket vil holde den slik at den åpnes når du starter sagingen). Fjern hånden fra beskyttelsesspaken og grip kraftig i ekstrahåndtaket

som vist i FigurAA. Plasser kroppen din og armen for å kunne motstå tilbakeslag dersom detskjer.

6. Start motoren og senk sagen til bunnplaten hviler flatt mot

8. Gjenta som over for hvert nyttkutt.

ADVARSEL: Fare for å puste inn støv. For å redusere faren for personskader, bruk ALLTID en godkjentstøvmaske. En støvsugertilkobling port

ADVARSEL: For å redusere risikoen for alvorlige personskader, bruk ikke verktøyets hengekrok til å henge verktøyet på deg selv. IKKE bruk hengekroken for å henge opp eller feste verktøyet til en person eller et objekt ved bruk. IKKE heng verktøyet over hodehøyde eller heng objekter frahengekroken.

ADVARSEL: For å redusere risikoen for personskader ved at sirkelsagen faller ned på brukere eller tilskuere, pass på at den er godt støttet opp ved bruk av hengekroken, eller ligger på en trygg og stabil plass når den ikke er i bruk. Pass på at området under er åpent og ryddig, for å139 NORSK redusere risikoen for at verktøyet eller avkappet materiale faller ned og treffer enperson. Sirkelsagen har en praktisk hengekrok

som lar deg henge den på en passende, stabil struktur mellom bruk. Hengekroken er ikke ment for å henge opp eller feste verktøyet til en person eller et objekt når det erløftet. VEDLIKEHOLD Ditt DeWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessigrenhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Laderen og batteripakken ervedlikeholdsfrie. Smøring Verktøyet har selvsmørende kulelagere og trenger ingen ettersmøring. Imidlertid anbefales det at verktøyet tas med eller sendes til et servicesenter en gang i året for grundig rengjøring, kontroll og smøring avgirhuset. Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denneprosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske. Nedre beskyttelse Nedre beskyttelse skal alltid rotere og lukke godt fra helt åpen til helt lukket posisjon. Kontroller alltid at den fungerer korrekt før saging, ved å åpne beskyttelsen helt og la den lukke seg. Dersom beskyttelsen ikke lukker helt eller lukker langsomt, trengs det rengjøring. Ikke bruk sagen før den fungerer korrekt. For å rengjøre beskyttelsen, bruk tørr luft eller en myk børste for å fjerne ansamling av sagflis eller rester fra sporet for beskyttelsen og fra området rundt beskyttelsens fjær. Dersom dette ikke løser problemet er det nødvendig med service på et autorisertservicesenter. Justering av bunnplaten (Fig.E,BB,CC) Bunnplaten er justert fra fabrikken for å sikre at bladet står vinkelrett på bunnplaten. Dersom du trenger å justere bladet etter lang tids bruk, følg instrukseneunder. Justere For 90 Graders Kutt

1. Sett sagen tilbake 0graderskråstilling.

2. Legg sagen på siden og trekk nedre beskyttelsetilbake.

3. Sett dybden av kuttet til 51mm.

. Den kan løsne med tiden og nå bunnplaten førstramming. For å stramme spaken:

og løsne spakens låsemutter

2. Juster vinkeljusteringsspaken ved å vri den i ønsket retning,

3. Skru igjenmutteren.

. Den kan løsne med tiden og nå bunnplaten førstramming. For å stramme spaken:

og løsne spakens låsemutter

2. Juster vinkeljusteringsspaken ved å vri den i ønsket retning,

3. Skru igjenmutteren.

Blad Et sløvt blad vil føre til ineffektiv saging, vil overbelaste sagmotoren, føre til mye splinter og kan øke faren for tilbakeslag. Skift ut blad når det ikke lenger er lett å skyve sagen gjennom materialet, når motoren belastes hardt eller dersom det utvikles mye varme fra bladet. Det er en god vane å ha ekstra blad tilgjengelig, slik at du alltid har et skarpt blad lett tilgjengelig. Sløve blad kan slipes i de flesteområder. Herdede gummi/rester på bladet kan fjernes med white-spirit, rødsprit, ovnrens eller lignende. Anti-stikk belagte blad kan brukes der det forekommer mye avleiringer på bladet, så som trykkbehandlet eller ferskttreverk. Tilleggsutstyr

ADVARSEL: Bruk av annet tilleggsutstyr enn det som tilbys av DeWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DeWALT brukes sammen med detteproduktet. IKKE BRUK TILBEHØR FOR VANNTILFØRSEL MED DENNESAGEN. HARDMETALLBLAD SKAL INSPISERES VISUELT FØR BRUK. SKIFT UT DERSOMSKADET. Ta kontakt med din forhandler for ytterligere informasjon om egnetekstrautstyr.140 nORSk Beskyttelse av miljøet Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlighusholdningsavfall. Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com. Oppladbar batteripakke Denne langtids batteripakken må lades på nytt når den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet når batteripakken må kasseres:

• Lad batteripakken helt ut, og ta den ut avverktøyet.

• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandleskorrekt.141 PORTUGUêS Declaração de conformidade da CE Directiva “máquinas” Serra circular sem fios DCS578, DCS579
