BRUKSANVISNING DWS727 DEWALT

, som vist i FigurF.

2. Anbring saven på en jævn, fladoverflade.

3. Udløs skinnelåsegrebet

, og skub savhovedet tilbage for at låse det i bagersteposition.

til at løsne klingeskruen

6. Fjern og behold adapterringen

helt ind og lås smiglåsegreb

og geringslåseknappen

2. Løsn smiglåsegrebet og vip hovedet modvenstre.

2. Med skinnelåsegrebet

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorligpersonskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorligpersonskade.

Angir fare for elektriskstøt.

Nivå for vibrasjons og/eller støyutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte test gitt i EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjons og/eller støyutslipp gjelder for hovedbruksområdene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjon og/eller støyutslipp avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden. En vurdering av eksponeringsnivået for vibrasjon og/eller støy bør også tas med i beregningen når verktøyet er slått av eller når det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden. Kartlegg ekstra sikkerhetstiltak for beskyttelse av brukeren mot støy og/eller vibrasjonseffekter, så som vedlikehold av verktøy og tilbehør, holde hendene varme (relevant for vibrasjoner), organisering av arbeidsvanene. DWS727 Spenning V

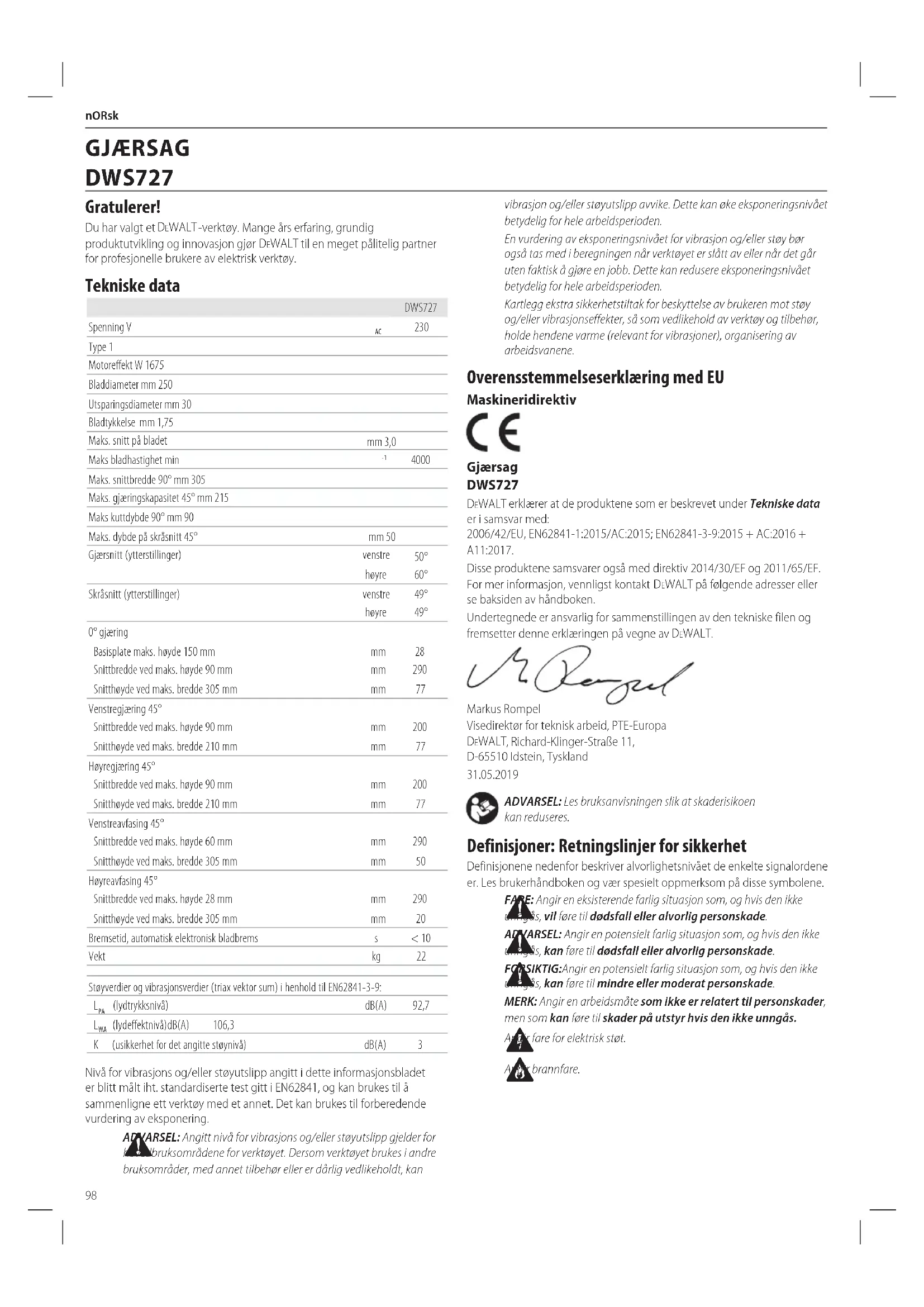

Maks. snittbredde 90° mm 305 Maks. gjæringskapasitet 45° mm 215 Maks kuttdybde 90° mm 90 Maks. dybde på skråsnitt 45° mm 50 Gjærsnitt (ytterstillinger) venstre 50° høyre 60° Skråsnitt (ytterstillinger) venstre 49° høyre 49° 0° gjæring Basisplate maks. høyde 150 mm mm 28 Snittbredde ved maks. høyde 90 mm mm 290 Snitthøyde ved maks. bredde 305 mm mm

Venstregjæring 45° Snittbredde ved maks. høyde 90 mm mm 200 Snitthøyde ved maks. bredde 210 mm mm

Høyregjæring 45° Snittbredde ved maks. høyde 90 mm mm 200 Snitthøyde ved maks. bredde 210 mm mm

Venstreavfasing 45° Snittbredde ved maks. høyde 60 mm mm 290 Snitthøyde ved maks. bredde 305 mm mm

Høyreavfasing 45° Snittbredde ved maks. høyde 28 mm mm 290 Snitthøyde ved maks. bredde 305 mm mm

(lydtrykksnivå) dB(A) 92,7

(lydeffektnivå) dB(A) 106,3 K (usikkerhet for det angitte støynivå) dB(A) 3 Gratulerer! Du har valgt et DeWALT -verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DeWALT til en meget pålitelig partner for profesjonelle brukere av elektriskverktøy. Tekniske data Norsk (oversatt fra de originale instruksjonene) GJÆRSAG DWS72799 nORsk

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorligskade. TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIGBRUK Uttrykket “elektrisk verktøy” i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriskeverktøy.

a ) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adaptere med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisksjokk. b ) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din erjordet. c ) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisksjokk. d ) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisksjokk. e ) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisksjokk. f ) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter (RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisksjokk.

3) Personlig sikkerhet

a ) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorligpersonskade. b ) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil reduserepersonskader. c ) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren forulykker. d ) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre tilpersonskade. e ) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventedesituasjoner. f ) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegeligedeler. g ) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelatertefarer. h ) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av etsekund.

4) Bruk og vedlikehold av elektriske verktøy

a ) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruertfor. b ) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mårepareres. c ) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved etuhell. d ) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenedebrukere. e ) Vedlikehold elektriske verktøy. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdteverktøy. f ) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere åkontrollere. g ) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farligsituasjon. h ) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventedesituasjoner.

a ) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blirivaretatt. Sikkerhetsinstruksjoner for gjærsager a ) Gjærsager er ment for kapping av tre eller tre-lignende produkter, og kan ikke brukes med kappeskiver ment for kapping av jernholdige materialer son jernstenger, bjelker, lekter og lignende. Slipestøv vil føre til at bevegelige deler som nedre beskyttelse kan kile seg. Gnister fra slipe-/kappeskiver vil brenne nedre beskyttelse, sporføreren og andreplastdeler. b ) Bruk klemmer/tvinger for å feste arbeidsstykket når det er praktisk. Dersom du støtter arbeidsstykket med hånden, må du alltid ha hånden minst 100mm fra hver side av sagbladet. Ikke bruk denne sagen for å kappe biter som er for små til å klemmes fast eller holdes med hånden. Dersom du har hånden for nært bladet, er det stor fare for personskade som følge av kontakt medbladet.100 nORsk c ) Arbeidsstykket skal være i ro og klemt eller holdt fast mot både anlegget og bordet. Ikke mat frem arbeidsstykket mot bladet eller sag "frihånd" på noen måte. Arbeidsstykker som ikke er festet eller som beveger seg kan kastes løs i stor hastighet og føre tilpersonskader. d ) Skyv sagen gjennom arbeidsstykket. Ikke trekk sagen gjennom arbeidsstykket. For å kappe, løft saghodet og trekk det ut over arbeidsstykket uten å sage, start motoren, trykk saghodet ned og skyv sagen gjennom arbeidsstykket. Dersom du sager ved å trekke, vil det som regel føre til at sagbladet "klatrer" opp på arbeidsstykket og vil kaste bladmodulen voldsomt motbrukeren. e ) Kryss aldri hånden over den tenkte saglinjen, hverken foran eller bak sagbladet. Støtting av arbeidsstykket med hendene “i kryss”, dvs. å holde arbeidsstykket til høyre av sagbladet med venstre hånd eller omvendt er sværtfarlig. f ) Ikke grip bak anlegget med noen hånd nærmere enn 100mm fra hver side av sagbladet, hverken for å fjerne treflis eller av noen annen grunn når bladet roterer. Det er kanskje ikke opplagt hvor nært sagbladet er hånden din, og du kan få alvorligpersonskade. g ) Inspiser arbeidsstykket før saging. Dersom arbeidsstykket er bøyd eller vridd, klem det fast med den utvendige bøyde siden mot anlegget. Pass alltid på at det ikke er noe mellomrom mellom arbeidsstykke, anlegg eller bord langs linjen som skal sages. Bøyde eller vridde arbeidsstykker kan vri eller flytte seg og kan føre til at sagbladet kjører seg fast under saging. Det må ikke være spikere eller andre fremmedlegemer iarbeidsstykket. h ) Ikke bruk sagen før bordet er fritt for verktøy, trespon og annet, alt unntatt arbeidsstykket. Smårusk eller løse stykker av treverk eller andre objekter som kan komme i kontakt med det roterende bladet, kan kastes ut med høyhastighet. i ) Kapp bare ett arbeidsstykke av gangen. Stabling av flere arbeidsstykker kan ikke klemmes eller holdes fast, og kan bevege seg eller føre til at sagen kjører seg fast vedsaging. j ) Forsikre deg om at gjærsagen er montert på et flatt, fast arbeidsunderlag før bruk. Et flatt og fast arbeidsunderlag reduserer faren for at gjærsagen skal bliustabil. k ) Planlegg arbeidet. Hver gang du endrer skråvinkel eller gjæringsvinkel, pass på at det justerbare anlegget er stilt inn korrekt for å støtte arbeidsstykket, og ikke kan kollidere med bladet eller beskyttelsessystemet. Uten at du slår på verktøyet, og uten noe arbeidsstykke på bordet, før sagbladet gjennom et komplett, simulert kutt for å sjekke at det ikke er fare for kollisjon eller for å sage inn ianlegget. l ) Pass på tilstrekkelig støtte i form av bordforlengelse, sagbukk og lignende for arbeidsstykker som er bredere eller lenger enn bordplaten. Arbeidsstykker som er lenger eller bredere enn gjærsagbordet kan vippe dersom de ikke støttes opp ordentlig. Dersom stykket som kappes av eller arbeidsstykket vipper over, kan det føre til at nedre beskyttelse løftes eller kastes løs av det roterendebladet. m ) Du skal ikke bruke en annen person som erstatning for en bordforlenger eller for ekstra støtte. Ustødig støtte for arbeidsstykket kan føre til at bladet kjører seg fast eller til at arbeidsstykket flytter seg under saging, og kan trekke deg eller personen som hjelper til inn i det roterendebladet. n ) Stykket som kappes av skal ikke festes eller presses mot det roterende sagbladet på noen måte. Dersom det er begrensninger, dvs. bruk av lengdestopper, kan det avkappede stykket bli klemt mot bladet og kastes voldsomtut. o ) Bruk alltid en klemme eller et feste som er designet for runde arbeidsstykker for stenger eller rør. Stenger har en tendens til å rulle når de sages, som fører til at bladet "biter" og trekker arbeidsstykket og hånden din inn ibladet. p ) La bladet få full hastighet før kontakt med arbeidsstykket. Dette vil redusere faren for at arbeidsstykket kastesløs. q ) Dersom arbeidsstykket kjøres fast, slå av gjærsagen. Vent til alle bevegelige deler har stoppet, trekk støpselet ut av stikkontakten og/eller ta ut batteripakken. Så kan du forsøke å løsen det fastkjørte arbeidsstykket. Fortsatt saging med et fastkjørt arbeidsstykke kan føre til at du mister kontrollen eller til skader pågjærsagen. r ) Etter ferdig kutt, slipp bryteren, hold saghodet nede og vent for at bladet stopper før du fjerner det avkappede stykket. Å føre hånden nær det roterende bladet erfarlig. s ) Hold håndtaket godt dersom du gjøre et delvis kutt eller dersom du slipper bryteren før saghodet er helt nede. Bremsingen av sagen kan føre til at saghodet plutselig trekkes ned, det gir fare forpersonskader. Ekstra sikkerhetsregler for gjæringssager

• FÅ RÅD fra din arbeidsleder, instruktør eller annen kvalifisert person dersom du ikke er godt kjent med bruk av denne maskinen. Kunnskap ertrygghet.

• SØRG FOR AT bladet roterer i riktig retning. Tennene på bladet skal peke i rotasjonsretningen som angitt påsagen.

• STRAM TIL ALLE FESTEHÅNDTAK, knapper og spaker før bruk. Løse fester kan føre til at deler eller arbeidsstykket blir kastet ut i høyhastighet.

• SAG ALDRI I METALL eller mur. Dette kan føre til at karbidtuppene rives av bladet i høy hastighet og kan føre til alvorligepersonskader.

• IKKE plasser en hånd i nærheten av bladet når sagen er koplet til strøm. Utilsiktet start av sagen kan føre til alvorligpersonskade.

• FEST MASKINEN TIL ET STABILT ARBEIDSUNDERLAG. Vibrasjoner kan muligens føre til at maskinen sklir, "vandrer" eller velter, som kan føre tilpersonskader.

• BRUK KUN SAGBLAD MENT FOR TVERRKAPPING som er anbefalte for gjærsager. For best resultat, bruk ikke blad med karbidtenner med krokvinkel over 7 grader. Ikke bruk blad med dype spor. De kan bøye seg og komme i kontakt med beskyttelsen og gi skader på maskinen og/eller alvorligpersonskade.

• BRUK ALLTID BARE BLAD AV KORREKT STØRRELSE OG TYPE som spesifisert for dette verktøyet for å hindre skader på maskinen og/eller alvorlig personskade (i henhold til EN847-1).

• INSPISER BLADET FOR SPREKKER eller andre skader før bruk. Et skadet blad eller blad med sprekker kan dele seg og deler kan kastes ut med stor hastighet og føre til alvorlige personskader. Skift ut sprukne eller skadede blad straks. Følg merkingen for maks hastighet påbladet.101 nORsk Merking på verktøyet Følgende piktogrammer vises på verktøyet: Les bruksanvisningen førbruk. Pakkens innhold Pakken inneholder: 1 Monter gjærsag 1 Bladnøkkel (montert på sagen) 1 Sagblad (montert på sagen) 1 Materialklemme 2 Baseforlengelser 2 Skruer 2 Skiver 1 Instruksjonshåndbok

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått undertransport.

• Ta deg tid til å lese grundig gjennom og forstå denne håndboken førbruk. Elektrisk sikkerhet Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet. Ditt DeWALT -verktøy er dobbeltisolert i samsvar med EN62841; det trengs derfor ikke noen jordledning. Dersom strømkabelen er skadet, skal den kun skiftes av DeWALT eller en autorisert serviceorganisasjon. Bruk av skjøteledning Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1,5 mm

; maksimum lengde er 30m. Alltid vikle ut kabelen fullstendig når du bruker enkabeltrommel.

• Skader som følge av berøring av roterendedeler. Selv om man følger de relevante sikkerhetsforskrifter og bruker sikkerhetsanordningene, er det visse farer som ikke kan unngås. Disse er:

• Fare for klemming av fingre når deksleneåpnes.

• Helseskader som følge av innånding av støv som oppstår ved saging av tre, særlig eik, bjørk ogMDF. Følgende faktorer øker risikoen forpusteproblemer.

• Intet støvavsug tilkoblet ved saging avtreverk.

• Utilstrekkelig støvavsug på grunn av ureneavtrekksfiltere.

TA VARE PÅ DENNE BRUKSANVISNINGEN

• SAGBLADETS MAKSIMALE HASTIGHET skal alltid være høyere enn eller lik hastigheten angitt på verktøyets typeskilt.

• SAGBLADETS DIAMETER må være i samsvar med markeringene på verktøyets typeskilt.

• RENGJØR BLADET OG BLADKLEMMENE før bruk. Ved å rengjøre bladet og bladklemmene kan du kontrollere om det er skader på bladet eller bladklemmene. Et skadet eller sprukket blad eller bladklemme kan dele seg og deler kan kastes ut med stor hastighet og føre til alvorligepersonskader.

• IKKE BRUK BØYDE BLAD. Sjekk at bladet går rett og uten vibrasjoner. Et blad med vibrasjoner kan føre til skader på maskinen og/eller alvorligpersonskade.

• IKKE bruk smøremidler eller rengjøringsmidler (spesielt spray eller aerosol) i nærheten av plast-beskyttelsen. Materialet av polykarbonat som brukes i beskyttelsen vil angripes av vissekjemikalier.

• ALDRI STÅ PÅ VERKTØYET. Det kan føre til alvorlig personskade dersom verktøyet vippes eller dersom skjæreverktøyet utilsiktet kommer i kontakt meddeg.

ADVARSEL: Kutting av plast, tremateriale med mye harpiks eller andre materialer kan førte til at smeltet materiale samler seg opp på bladet og bladtennene, dette øker risikoen for at bladet blir overopphetet og bøyer seg mens dusager.

ADVARSEL: Bruk alltid riktig hørselvern. Under viss forhold og bruksvarighet kan støy fra dette produktet bidra til å miste hørselen. Vennligst vær oppmerksom på følgende faktorer som påvirker belastningen fra støy:

• Bruk sagblader som er designet for å reduserestøyutvikling.

• Bruk kun godt skjerpedesagblader.

• Bruk sagblad spesielt utviklet for redusertstøy.

ADVARSEL: Bruk ALLTID vernebriller. Vanlige briller er IKKE vernebriller. Bruk også ansiktsmaske eller støvmaske dersom det arbeidet genererer myestøv.

ADVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som kan forårsake åndedrettsskader eller andrepersonskader.

ADVARSEL: Noe støv som utvikles ved slipemaskiner, fresing, boring og andre aktiviteter inneholder kjemikalier som fører til kreft, fosterskader eller skader på forplantningsorganene. Noen eksempler på slike kjemikalier er:

• arsenikk og krom fra kjemikaliebehandlettreverk. Hvor utsatt du er for denne typen eksponering vil variere, avhengig av hvor ofte du utfører denne type arbeid. For å redusere eksponeringen for slike kjemikalier bør du jobbe i et godt ventilert område og bruke godkjent verneutstyr, slik som støvmasker som er spesielt designet for å filtrere bort mikroskopiskepartikler.

• Unngå for lang tids kontakt med støv fra slipemaskiner, fresing, boring og andre lignende aktiviteter. Bruk vernetøy og vask eksponerte områder med såpe og vann. Støv som blir liggende i munn, nese, øyne eller på huden, kan medføre at farlige kjemikalierabsorberes.

ADVARSEL: Bruk av dette verktøyet kan generere og/eller spre støv, som kan forårsake åndedrettsskader eller andre personskader. Bruk alltid godkjent pustebeskyttelse som er egnet forstøveksponeringen.102 NORSK Beskrivelse (Fig. A1–E)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del av det. Dette kan føre til materiell- ellerpersonskader. Fig. A1

Baseforlenger/bærehåndtak

Inntak for støvkanal

Gjæringslåsehåndtak Fig. A2

Høyre vipp-ned stopp

Gjæringslås overstyring Valgfritt tilleggsutstyr Fig. B

DE7025-XJ Klemme braketter Tiltenkt Bruk Din DeWALT DWS727 stikksag er designet for profesjonell kapping av treverk, treprodukter og plast. Hvis du bruker egnede sagblader, er det også mulig å sage aluminium. Den utfører sagingen med enkel, nøyaktig og trygg bruk ved tverrkutting, kanting oggjæring. IKKE bruk når det er vått eller i nærheten av antennelige væsker ellergasser. Denne gjæringssagen er et profesjonelt elektriskverktøy. IKKE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn når de bruker detteverktøyet.

, som også inkluderer produksjonsåret, er trykket påhuset. Eksempel: 2019 XX XX Produksjonsår Pakke ut (Fig. A1,F)

1. Åpne boksen og løft sagen i det bruksvennlige bærehåndtaket

, som vist i figurF.

2. Plasser sagen på et glatt, flattunderlag.

3. Løsne skinnelåsen

, og skyv saghodet tilbake for å låse det i bakreposisjon.

og trekk ut låsepinnen

5. Slipp opp forsiktig og hold i betjeningshåndtaket, la det løfte seg

tilfullhøyde. Benkmontering (Fig. A1) Det er hull

ADVARSEL: Sørg for å justere forlengelsene ved å bruke monteringssporee slik at de ligger plant med sagensbase.

, gjennom baseforlengelsen

og inn i hullene påbasen.

3. Sørg for at forlengelsen er sikret ved å dra i forlengelsen for å bekrefte at

den ikke beveger seg.

4. Gjenta trinn 1 til 3 på den andresiden.

ADVARSEL: For å redusere risiko for personskade, bruk arbeidshansker når du håndterersagbladene.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader.

• Trykk aldri inn knappen for sapindellås når bladet er i bruk eller spinnerfritt.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Brukhørselvern. Brukvernebriller. Hold hendene unnabladet. Synlig stråling. Ikke se inn ilyset.103 nORsk

2. Løft armen til øvre posisjon og løft nedre beskyttelse

mens du forsiktig roterer bladet for hånd til det går ilås.

4. Hold knappen inntrykket, bruk den andre hånden og nøkkelen

for å løsne bladskruen

. (Vri med klokka, venstregjenget.)

6. Ta av og oppbevar adapterringen

3. Med armen løftet og nedre beskyttelsen

holdt åpen, plasser bladet på spindelen, og sett det på den indre skiven

nøkkelen(vri mot klokka,venstregjenger).

ADVARSEL: For å redusere faren for alvorlige personskader, ALLTID lås skinnelåsen, gjæringslåsehåndtaket, skråvinkellåsen, låsepinnen og anleggsjusteringene før du transporterer sagen. Bruk aldri beskyttelsen for transport ellerløfting. For enkelt å kunne bære gjæringssagen, er det montert et bærehåndtak

• For å transportere sagen ,senk hodet og trykk ned låsepinnen

• Lås skinnelåsknappen med saghodet i fremre posisjon, lås gjæringsarmen med full venstre gjæring, skyv anlegget

helt inn og lås skråvinkellåsen

Funksjoner og kontroller

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. Gjæringskontroll (Fig.H) Gjæringslåshåndtaket

og gjæringslåsknappen

lar deg stille sagen til 60° høyre og 50° venstre. For å stille gjæring på sagen, skyv inn gjæringslåsknappen og still inn gjæringsvinkel som ønsket på gjæringsskalaen

. Skyv ned gjæringslåshåndtaket for å låsegjæringsvinkelen. Overstyr gjæringslåseknappen ved å låse opp gjæringslåsehåndtaket og skyve gjæringslås overstyring

ned. For å avslutte overstyringen, skyv gjæringslås overstyringopp. Skråvinkel låseknapp (Fig. A2) Skråvinkellåsen lar deg stille skråvinkel fra 49° venstre til høyre. For å justere skråvinkel, vri knappen

mot klokka. Saghodet er lett å skråstille til venstre eller høyre når overstyringsknotten for 0° skråvinkel er trukket ut. For stramme til, vri skråvinkellåsen medklokka. 0° Skråvinkel OVERSTYRING (Fig. A2) 0° skråvinkel stopp overstyring

lar deg skråstille sagen til høyre forbi merket for 0°. Når engsjert, vil sagen automatisk stoppe på 0° når den kommer fra venstre. For midlertidig å beveges forbi 0° til høyre, trekk ut skråvinkellåsen

. Når knappen slippes vil overstyringen gå på igjen. Skråvinkel låseknapp kan låses opp ved å vri knappen 180°. På 0° er overstyringen på plass. For å bruke overstyringen, skråstill sagen litt tilvenstre. 45° Skråvinkel stopp overstyring (Fig.I) Det er to spaker for skråvinkelstopp overstyring, en på hver side av sagen For å skråstille sagen, venstre eller høyre forbi 45°, skyv 45° skråvinkel overstyring spaken

bakover. I bakre posisjon kan sagen skråstilles forbi disse stopperne. Dersom 45° stopp ønskes, trekk overstyringsspak for 45°forover. List skråvinkelstoppere (Fig.I) For saging av en flatt liggende taklist, er sagen utstyrt for raskt og nøyaktig å kunne stille inn en liststopp, venstre eller høyre (se Instruksjoner for saging av taklister som ligger flatt og bruk av sammensatt funksjon). Taklistvinkelstopper

og 30° listskråvinkelstopperen

slik at 30° teksten vender opp. Fest skruen på nytt for å sikre den 22,5° skråvinkelstopperen og list skråvinkelstopperen. Nøyaktighetsinnstillingen blir ikkepåvirket. 22,5° list skråvinkelstoppere (Fig.I) Sagen er utformet for raskt og nøyaktig å stille inn 22,5° skråstilling venstre og høyre. Den 22,5° skråvinkelstopperen

kan roteres for å komme i kontakt med taklist justeringsskruen

lar deg låse saghodet godt slik at den ikke sklir på skinnene

lar deg begrense bladets kuttdybde. Stopperen er nyttige ved sporsaging og høye vertikale kapp. Roter sporstopperen fremover og juster dybdejusteringsskruen ate

. Rotering av sporstopperen mot bakre delen av sagen omgår sporstopperfunksjonen. Dersom dybdejusteringsskruen er for stram til å løsne for hånd, kan den medfølgende bladnøkkelen

brukes for å løsneskruen. Låsepinne (Fig. A1)

ADVARSEL: Låsepinnen skal kun brukes når sagen bæres eller oppbevares. Bruk ALDRI låsepinnen forkapping. For å låse saghodet i ned-stilling trykk saghodet ned, trykk låsepinnen

inn og slipp saghodet. Dette holder saghodet trygt nede for flytting av sagen fra sted til sted. For å slippe trykk saghodet ned og dra utpinnen. Skyvelåsspak (Fig. J, T) Skyvlåsspaken

plasserer sagen i en posisjon som maksimerer kapping av basislister ved vertikal kapping, som vist i FigurT. Høyre vipp-ned stopp (Fig. A1, A2) Høyre vipp-ned stopp

er montert på skyveføringen

og kan roteres bakover når den ikke trengs. Ved saging av flere stykker med samme bredde, roter høyre vipp-ned stopp forover, skyv ut skyveanlegget til ønkset avstans fra bladet (mål med linjal) og sag med trestykket motstopperen. Justering Gjæringssagen er helt og nøyaktig justert på fabrikken når den er produsert- Dersom en ny justering trenges grunnet forsendelsen og håndtering eller annen årsak følg anvisningene nedenfor for å justere sagen. Når disse justeringer er gjort skal sagen forblinøyaktig. Justering av gjæringsskala (Fig.H,K)

1. Lås opp gjæringslåsehåndtaket

og sving gjæringslåsen til gjæringslåsknappen

låser i 0° posisjon. Ikke låsgjæringslåshåndtaket.104 NORSK

3. IDersom sagbladet ikke er nøyaktig vinkelrett på anlegget, løsne

som holder gjæringsskalaen

og beveg gjæringslåsehåndtaket og skalaen til venstre eller høyre til bladet er vinkelrett på anlegget, som målt medvinkelhaken.

4. Stram til igjen de fire skruene. Ikke bry deg med plassering av

på dettetidspunkt. Justering av gjæringspeker (Fig.A1, H)

1. Lås opp gjæringslåshåndtaket

for å flytte gjæringsarmen til nullposisjonen.

2. Med gjæringslåshåndtaket låst opp la gjæringsklinken smekke på plass

vist i FigurH. Dersom pekeren ikke viser nøyaktig null løsne gjæringspekerskruen

som holder pekeren på plass, flytt pekeren og stramskruen. Justering av skråvinkel normalt mot bordet (Fig.A1, A2,I,L)

1. For å rette inn bladet normalt mot bordet, lås armen i nedeposisjon

og sikre at armen er fast mot 0°skråvinkelstopper.

ikke viser null, løsne hver skrue

som holder hver skråvinkelpeker på plass og flytt dem som nødvendig. Pass på at 0° skråvinkel er korrekt og at skråvinkelpekerne er stilt inn før du justerer noen andreskråvinkelskruer. Skråvinkelstopp 45° høyre og venstre, justering (Fig. A2,I) For å justere høyre 45° skråvinkelstopper:

til helt uttrukket posisjonhelt før du stiller inn vinkelen påsagen.

og trekk ut 0° skråvinkelstopper

for å overstyre 0°skråvinkelstopper.

3. Når sagen er helt til høyre, dersom skråvinkelpekeren

til skråvinkelpekeren viser 45°. For å justere venstre 45° skråvinkelstopper:

til helt uttrukket posisjonhelt før du stiller inn vinkelen påsagen.

2. Løsne skråvinkel låseknapp og vipp hodet tilvenstre.

3. Dersom skråvinkelpekeren ikke viser nøyaktig 45°, vri høyre 45°

skråvinkel justeringsskrue til skråvinkelpekeren viser 45°. Juster skråvinkelstopper til 22,5° (eller 30°) (Fig.A2,I) MERK: Juster skråvinklene kun etter justering av 0° skråvinkel ogskråvinkelpekeren. Skyv det skyvbare anlegget til helt uttrukket posisjon før du starter justering av vinkel 22,5° eller 30°. For å stille inn venstre 22,5° skråvinkel, flipp ut venstre 22,5° skråvinkelstopper

og vipp hodet helt til venstre. Dersom skråvinkelpeker

i kontakt med stopperen med en 10 mm nøkkel til skråvinkelpekeren viser 22,5°. For å stille inn høyre 22,5° skråvinkel, flipp ut høyre 22,5° skråvinkelstopper. Løsne skråvinkel låseknapp og trekk ut 0° skråvinkelstopper

for å overstyre 0° skråvinkelstopper. Når sagen er helt til høyre, dersom skråvinkelpekeren ikke viser nøyaktig 22,5°, vri justeringsskruen

kontakt med stopperen med en 10 mm nøkkel til skråvinkelpekeren viser nøyaktig22,5°. Justering av anlegg (Fig. A1) Øvre del av anlegget kan justeres for å gi klaring, og lar sagen stilles skrått til hele 49° til venstre oghøyre.

1. For å justere hvert anlegg

, løsen anleggets justeringsskrue

3. Juster anlegget så nært til bladet som praktisk mulig for å gi maksimal

støtte til arbeidsstykket, uten å komme i konflikt med armens opp og nedbevegelse.

4. Stram til justeringsknappen foranlegget.

5. Når arbeidet med skråstilling er ferdig, sett på plass igjenanlegget.

MERK: Sporene på anlegget kan fylles med sagflis. Bruk lavtrykk luft for å rengjøreanleggssporene. Funksjon av beskyttelse og synlighet (Fig. X) Nedre beskyttelse

på sagen er designet for automatisk å frilegge bladet når armen går ned, og for å dekke bladet når armenløftes. Beskyttelsen kan løftes for hånd når du installerer eller fjerner sagblader for inspeksjon av sagen. LØFT ALDRI nedre BESKYTTELSE MANUELT UTEN AT BLADET STÅRSTILLE. Justering av skinnebeskyttelse (Fig. A1) Kontrollere skinnene

regelmessig for slark ogklaring. Venstre skinne kan justreres med settskruen

. For å redusere klaringen, bruk en 4 mm sekskantnøkkel og roter settskruen med klokka gradvis, mens du skyver saghodet frem ogtilbake. Justering av gjæringslås (Fig. A1,M) Gjæringslåsstangen

bør justeres dersom bordet på sagen kan beveges når gjæringslåshåndtaket er låst (nede).

1. Sett gjæringslåshåndtaket

i åpen posisjon (opp).

2. Med en skrutrekker, trekk til gjæringslåsestangen ved å vri med klokka

som vist i FigurM. Vri stangen til den sitter fast, og skru så mot klokka enomdreining.

3. Lås gjæringslåsen til en ikke-fast måling på gjæringsskalen – for

eksempel 34° – og pass på at bordet da ikkeroterer. Før maskinen tas i bruk

• Installer passende sagblad. Ikke bruk for slitte blader. Verktøyets maksimum rotasjonshastighet må ikke overgå sagbladets. Ikke brukslipeskiver.

for skade og at den nedre beskyttelsen fungerer ordentlig

• Ikke forsøk å skjære svært småarbeidsstykker.

• La bladet arbeide uten å tvinge arbeidsstykket inn motsagbladet.

• La motoren nå normal hastighet før du begynner åskjære.

• Kontroller at alle låseskruer og låsehåndtak er trukkettil.

• Spenn fastarbeidsstykket.

• Selv om sagen kan skjære i tre og mange ikke-metalliske materialer, gjelder disse betjeningsinstruksjonene bare for skjæring i tre. De samme retningslinjene gjelder for andre materialer. Ikke kapp jernholdige materialer (jern og stål), fibersement eller murprodukter med denne sagen!

• Bruk alltid snittplaten. Ikke bruk maskinen hvis sporet i snittplaten er bredere enn 12mm.

• Koble sagen til en eksternstøvsuger.105 NORSK Se Sagblader under Ekstra tilbehør for å velge et blad som best passer for dinebehov. Pass på at verktøyet er plassert så det sikrer ergonomiske forhold når det gjelder bordhøyde og stabilitet. Verktøyet skal plasseres slik at operatøren har en god oversikt og nok fri plass rundt verktøyet, slik at arbeidsstykket kan håndteres utenhinder. For å redusere effekten av vibrasjoner, pass på at omgivelsene ikke er for kalde, at verktøy og tilbehør er godt vedlikeholdt og at arbeidsstykket størrelse er passende for detteverktøyet. Koble sagen til vanlig stikkontakt med 50Hz. Se typeskiltet for info om spenning. Pass på at kabelen ikke kommer i veien vedarbeidet. Korrekt posisjon av kropp og hender (Fig. N1, N2)

ADVARSEL: For å redusere faren for alvorlig personskade, BRUK ALLTID korrekt håndposisjon som vist i Fig.N1.

ADVARSEL: For å redusere faren for personskade, skal man ALLTID holde godt fast, for å være forberedt på en plutseligreaksjon.

• Plasser aldri hendene nær kappeområdet. Ikke plasser hendene nærmere bladet enn 100mm.

• Hold arbeidsstykket fast mot bordet og anlegget under kapping. Hold hendene på plass inntil bryteren er sluppet og bladet har stoppethelt.

• GJØR ALLTID EN TEST (UTEN STRØM) FØR ET VIRKELIG KUTT, SLIK AT DU KAN SJEKKE BLADETS RUTE. IKKE KRYSS HENDENE, SOM VIST I FIGURN2.

• Hold begge bena godt på bakken og hold riktig balanse. Når du beveger gjæringsarmen til venstre og høyre, følg den og stå litt til siden forbladet.

• Sikt gjennom sporene i beskyttelsen når du skal følge enlinje. Avtrekker-bryter (Fig.A2) For å slå verktøyet på, press låsespaken

mot den bakre delen av verktøyet og press så ned vippebryteren

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre tilpersonskader.

ADVARSEL: Noen typer støv, så som eik og bøk, regnes som kreftfremkallende - spesielt i samband med kjemikalier fortrebehandling.

• Det anbefales å bruke passendepustebeskyttelse. BRUK Bruksanvisning

ADVARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldendeforskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader.

FORSIKTIG: Bruk aldri denne sagen uten at støvpose eller DeWALT støvsuger er satt på. Trestøv kan være farlig foråndedrettet.

FORSIKTIG: Kontroller og rengjør støvposen etter hverbruk.

ADVARSEL: Ved saging av aluminium, ta av støvposen eller koble fra støvsugeren for å unngå fare forbrann. Gjæringssagen har en innebygget støvsugerport

AirLock(DWV9000-XJ). Følg gjeldende nasjonale retningslinjer for materialene sombrukes. For å feste støvposen (Fig. C)

som vist i FigurC. For å tømme støvposen (Fig. C)

fra sagen og rist eller bank støvposen forsiktig for å tømmeden.

2. Sett på igjen støvposen på støvporten

Legg merke til at ikke alt støvet ikke vil løsne fra posen. Dette vil ikke påvirke sageeffekten, men vil redusere effektiviteten av støvoppsamlingen. For å gjenopprette sagens støvsamlingseffekt, trykk inn fjæren i støvposen når du tømmer den og bank den mot siden av søppelbøtten ellerstøvsamleren. Ekstern støvsuging (Fig. Z) Ved støvsuging av tørt støv som er spesielt helsefarlig eller kreftfremkallende, bruk en klasse Mstøvsuger. Koble til en AirLock-kompatibel støvsuger (Fig.Z) Støvporten

1. Kontroller at mansjetten på AirLock koblingen

er i ulåst posisjon. Juster sporene

på mansjetten og AirLock koblingen som vist på bildet for posisjonene åpen oglåst.

3. Vri mansjetten til låstposisjon.

MERK: Kulelagrene i mansjetten låser i sporet og sikrer koplingen. Gjæringssagen er nå koplet fast tilstøvsugeren. Bruk av XPS™ LED arbeidslyssystem (Fig. A1, A2) MERK: Gjæringssagen må være koblet til enstrømkilde. XPS™ LED arbeidslyssystem er utstyrt med en på/av bryter

. XPS™ LED arbeidslyssystem er uavhengig av gjæringssagen avtrekkerbryter. Lyset behøver ikke være på for å kunne bruke sagen For å kutte langs en trukket linje på et trestykke:

for å sette sagbladet nært trestykket. Skyggen av bladet vil vises påtrestykket.

2. Rett inn streken langs kanten av bladets skygge. Du kan måtte justere

gjærings- eller skråvinkel for å kunne følge streken nøyaktig., Gjennomkuttingarbeid (Fig. A1, A2,O,P) Dersom skyvefunksjonen ikke brukes, pass på at saghodet er skjøvet så langt tilbake som mulig og at skinnelåsknappen

er strammet til. Dette vil hindre at sagen sklir langs skinnen etterhvert som arbeidsstykketengasjeres. Kapping av flere stykker anbefales ikke, men kan gjøres trygt ved å sikre at hvert stykke holdes fast mot bordet oganlegget. Rett vertikalt tverrkutt

1. Still inn og lås gjæringsarmen på null, og hold trestykket fast mot

strammet, slå på sagen ved å trykke inn låsebryteren

og avtrekkerbryteren

3. Når sagen er kommet i hastighet, senk armen mykt og langsomt for å

kappe gjennom trestykket. La bladet stoppe helt før du løfterarmen.106 NORSK Skyvende tverrkutt (Fig. O) Ved kappuing av noe større enn 51 x 115mm (51 x 82mm ved 45° gjæring), bruk en ut-ned-tilbake bevegelse med skinnelåsknappen

løsnet. Trekk sagen ut mot deg, senk saghodet mot arbeidsstykket, og skyv langsomt sagen tilbake for å fullførekuttet. Ikke la sagen komme i direkte kontakt med toppen av arbeidsstykket når du trekker ut. Sagen kan ”løpe” mot deg, og føre til personskade elller skader påarbeidsstykket. Gjæret tverrkutt (Fig. P) Gjæringsvinkel er ofte 45° for å lage hjørner, men kan stilles inn hele veien fra null til 50° venstre eller 60° høyre. Gå frem som for et rett vertikalttverrkutt. Når du utfører et gjæringskutt på arbiedsstykker bredere enn 51 x 105mm som er kortere av lengde, legg alltid den lengste siden motanlegget. Avfasing (skråvinkel) (Fig. A1, A2) Skråvinkler kan stilles fra 49° høyre til 49° venstre og kan kappes med gjæringsarmen satt mellom 50° venstre eller 60° høyre. Se avsnittet Funksjoner og kontroller for detaljerte instruksjoner om skråvinkelsystemet

, og beveg bladet til venstre eller høyre som ønsket. Det er nødvendig å bevege anlegget

for å gi klaring. Stram anleggets justeringsskrue

etter posisjonering avanlegget.

2. Stram skråvinkellåsengodt.

Ved noen ekstreme vinkler, kan høyre anlegg måtte tas av. Se Justering av anlegg i avsnittet Justeringer for viktig informasjon om justering av føringer for visseskråkutt. For å ta av høyre anlegg, skru ut anleggets justeringsknapp

flere omdreininger og skyv ut anlegget. Høyre anlegg er festet til basen med en snor for å hindre at det blirborte. Kvalitet på kutt Glatthet av et kutt avhenger av flere variabler, så som materialet det sages i, bladtype, bladskarphet ogsagehastighet. Når du ønsker glatte kutt for listverk og annet presisjonsarbeide, bruk et skarpt blad (60 tenner carbide) og en langsom, jevn sagehastighet for å få best muligresultat.

ADVARSEL: Pass på at arbeidsstykket ikke flytter seg mens du skjærer. Spenn det godt fast. La alltid sagbladet stoppe helt før du hever betjeningsarmen. Hvis små trefliser fortsatt blir revet ut på baksiden av arbeidsstykket, kan du sette på et stykke maskeringstape der du skal skjære i arbeidsstykket. Skjær gjennom tapen, og fjern forsiktig tapen tilslutt. Ikke-gjennomgående saging (spor og falser) (Fig. A2) Sagen er utstyrt med en sporstopper

for å utføre sporsaging. Instruksjoner i avsnittene Tverrkutt, Vinklede kutt, og Kutte kombinert gjæring er for kutt som gjøres gjennom hele tykkelsen til materialet. Sagen kan også utføre ikke- gjennomtrengende kutt for å lage spor eller falser imaterialet. Sporing (Fig. A1, A2) Se Sporstopper for detaljerte instruksjoner for hvordan du angir skjæredybde. Bruk et trestykke for å sjekke at du har oppnådd ønsketskjæredybde.

1. Hold trestykket fast på bordet og mot anlegget

. Juster skjæreområdet under bladet. Posisjoner sagarmen helt frem med bladet i nedre posisjon. Slå på sagen ved å trykke inn låsebryteren

og avtrekkerbryteren

. Skyv armen bakover i en jevn bevegelse for å skjære et spor gjennom arbeidsstykket.

2. Ha ned sagarmen og slipp utløser-bryteren. Når sagbladet har stoppet

helt, kan du heve sagarmen. La bladet stoppe helt før du løfterarmen.

3. Gjenta trinn 1–2 for å gjøre sporet bredere til du oppnår ønsketbredde.

Feste av arbeidsstykket (Fig.B)

ADVARSEL: Et fastklemt, balansert og sikret arbeidsstykke kan bli ubalansert etter at et kutt er utført. En ubalansert belastning kan tippe sagen eller det som sagen er festet til, så som et bord eller arbeidsbenk. Når du gjør et kutt som kan føre til ubalanse, støtt opp arbeidsstykket godt og sikre at sagen er godt boltet til et stabilt underlag. Det kan resultere ipersonskade.

ADVARSEL: Klemfoten skal være fastklemt over basis av sagen når klemmen brukes. Klem alltid fast arbeidsstykket til basis av sagen – ikke til noen annen del av arbeidsområdet. Pass på at klemfoten ikke er klemt mot kanten av basis påsagen.

som leveres med sagen. Venstre eller høyre anlegg kan skyves fra side til side som hjelp ved fastklemmingen. Andre hjelpemidler som fjærklemmer, klemstenger eller C-klemmer kan være passende for visse størrelser og former påmaterialet. For å installere klemmen

, to foran og to bak på sagen under baseføringen. Sett klemmen

inn ihullet. MERK: Ved montering av klemmen på bakenden av sagen, må armen på klemmen være på høyeste posisjon slik at klemmestangen kan skyves inn i monteringshullet når klemmen går overanlegget.

2. Løsne knotten for å justere klemmen opp eller ned, og stram til knotten

for å utvide bordbredden på sagen. Støtt opp lange arbeidsstykker ved hjelp av praktiske løsninger som en sagbukk eller lignende, for å hindre at endene hengerned. Saging av billedrammer, bokser og andre firkantede objekter (Fig.Q, R) Prøv noen enkle prosjekter på skrap for å få ”følelsen” med sagen. Denne sagen er perfekt for å sage hjørner som vist i FigurQ. Skisse 1 i FigurR viser en skjøt laget med metode med skråvinkeljustering. Den viste skjøten kan lages med beggemetoder.

• Bruk avskråvinkeljustering. - Skråvinkel for de to platene justeres til 45° hver, som gir et hjørne på 90°. - Gjæringsarmen er låst på null og skråvinkel er låst på 45°. - Trestykket er posisjonert med den brede flate siden mot bordet, og den smale kanten motanlegget.

• Bruk av gjæringsjustering: - Samme kutt kan gjøres ved høyre eller venstre gjæring med den brede flaten motanlegget. Kapping av lister og andre rammer (Fig.R) Skisse 2 i FigurR viser en skjøt laget ved å sette gjæringsarmen med 45° for å skjøte de to stykkene til et 90° hjørne. For å lage denne typen skjøt, sett skråsvinkel til null og gjæringsarmen 45°. Trestykket er også nå posisjonert med den brede flate siden mot bordet, og den smale kanten motanlegget. De to skissene i FigurR er kun for firkantede objekter. Når det er et annet antall sider, må skråvinkel og gjæringsvinkel endres. Tabellen under gir korrekt vinkel for et utvalg former, forutsatt at alle sidene har liklengde.107 NORSK ANTALL SIDER GJÆRINGS- ELLER SKRÅ-VINKEL 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° For former som ikke vises i tabellen, bruk følgende formel: 180° dividert på antall sider gir deg gjæringen (dersom materialet kappes vertikalt) eller skråvinkelen (dersom materialet kappes når det liggerflatt). Saging av sammensatte gjæringer (Fig.S) En sammensatt gjæring er et kutt satt sammen av en gjæringsvinkel og en skråvinkel samtidig. Dette er den typen kutt som brukes for å lage rammer eller bokser med skråstilte sider som den vist i FigurS.

ADVARSEL: Dersom kappevinkelen varierer fra kutt til kutt, kontroller at gjæringslåseknotten og gjæringslåsehåndtsaket er godt festet. De skal låses etter hver endring som gjøres på gjærings- ellerskråvinkel. Tabellen vist under hjelper deg å sette korrekt gjæring og skråstilling for vanlige sammensattegjæringskutt.

• Velg ønsket vinkel A (Fig.S) for ditt prosjekt og finn den vinkelen på den aktuelle buen itabellen.

• Fra det punktet, følg tabellen rett ned for å finne korrekt skråvinkel, og rett over for å finne korrektgjæringsvinkel.

• Still inn sagen til de angitte vinklene og gjør et par prøvekapp. Øv deg på å sette sammen de kappedebitene. EKSEMPEL: For å lage en boks med 4 sider med 26° ytre vinkler (vinkelA,Fig.S), bruk øvre høyre bue. Finn 26° på bueskalaen. Følg den horisontale kryssende linjen til en av sidene for å finne innstilling av gjæringsvinkel på sagen (42°). På samme måte følg den vertikalt kryssende linjen til topp eller bunn for å finne innstilling av skråvinkel på sagen (18°). Gjør alltid noen testkutt på skrapmateriale for å verifisere at innstillingene på sagen erkorrekte. Sett denne gjæringsvinkelen på sagen Vinkel på siden av boksen (vinkel ”A”) Sett denne skråvinkelen på sagen Saging av gulvlister (Fig. J, T) For rette 90° kutt, legg trestykket mot anlegget og hold det på plass som vist i FigurT. Slå på sagen, la bladet få full hastighet og senk armen jevnt gjennomkuttet. 7-SIDET BOKS 5-SIDET BOKS FIRKANTET BOKS Saging av gulvlister fra 70 mm opp til 150 mm høyde vertikalt mot anlegget (Fig. J, T) MERK: Bruk skyvelåsspaken

, vist i Figur J, ved kapping av basislister fra 70 mm til 150 mm høyt vertikalt motanlegget. Plasser materialet som vist i FigurT. Alle kapp skal gjøres med baksiden av listen mot anlegget, og med bunnen av listen motbordet. innvendig hjørne utvendig hjørne Venstre Side Gjæring venstre 45° Bruker venstre side av kuttet Gjæring høyre 45° Bruker venstre side av kuttet Høyre Side Gjæring høyre 45° Bruker høyre side av kuttet Gjæring venstre 45° Bruker høyre side av kuttet Materiale opp til 150 mm kan kappes som beskrevet over. Sage taklister (Fig. A1, U1, U2) Din gjæringssag er godt utstyrt for oppgaven med å sage taklister. For å passe godt, må taklisten sages med sammensatt gjæring med ekstremnøyaktighet. Din gjæringssag har spesielle forinnstilte låsepunkter på 22,5º, 31,6º og 35,3º venstre og høyre, for korrekt saging av taklister med korrekt vinkel, og med skråvinkelstoppere på 22,5º og 30º venstre og høyre. Det er også et merke på gjæringsskalaen

på 33,9°. Tabellen under gir deg korrekte innstillinger for saging avtaklister. MERK: Testing med skrapmateriale er svært viktig! Instruksjoner for saging av taklister som ligger flatt, og bruk av sammensatt funksjon (Fig. U1)

2. Legg toppen av taklisten mot anlegget

innvendig hjørne utvendig hjørne Venstre Side Gjæring venstre 30° Gjæringsbord satt på høyre 35,26° Bruk venstre ende av kappet Gjæring høyre 30° Gjæringsbord satt på venstre 35,26° Bruk venstre ende av kappet Høyre Side Gjæring høyre 30° Gjæringsbord satt på venstre 35,26° Bruk høyre ende av kappet Gjæring venstre 30° Gjæringsbord satt på høyre 35,26° Bruk høyre ende av kappet

4. Innstillingene under er for taklist med 52° vinkler på toppen og 38°

vinkler påbunnen. innvendig hjørne utvendig hjørne Venstre Side Gjæring venstre 33,9° Gjæringsbord satt til høyre 31,62° Bruk venstre ende av kappet Gjæring høyre 33,9° Gjæringsbord satt til venstre 31,62° Bruk venstre ende av kappet Høyre Side Gjæring høyre 33,9° Gjæringsbord satt til venstre 31,62° Bruk høyre ende av kappet Gjæring venstre 33,9° Gjæreingsbord satt til høyre 31,62° Bruk høyre ende av kappet Alternativ metode for saging av taklister Saging av taklister med denne metoden krever ikke gjæringskutt. Mindre endringer av gjæringsvinkelen kan gjøres uten å påvirke skråvinkelen. Dersom det er andre hjørner enn 90° , kan sagen raskt og enkelt justeres fordet. Instrukser for sagning av taklister med vinkling mellom anlegg og bunnplaten på sagen for alle kapp (Fig. U2)

1. Sett listen i vinkel slik at bunnen av listen (den delen som ligger mot

veggen ved montering) er mot anlegget

, og toppen av listen hviler motsagbordet.

2. De vinklede ”flatene” på baksiden av taklisten skal ligge rett an mot

anlegget og sagbordet

nORsk Beskyttelse av miljøet Separat innsamling. Produkter merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall. Produkter inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com. Klemme: DW7090-XJ (Fig. B) Klemmen

brukes for å feste arbeidsstykket tilsagbordet. Hurtiglåseklemmer: DWS5026-XJ Støvpose: DW7053-QZ (Fig. C) Utstyrt med glidelås for enkel tømming, og støvposen

brukes for montering av sagen på etstativ. sAGBLADER: BRUK ALLTID 250 mm SAGBLADER MED 30 mm MONTERINGSHULL. HASTIGHETSANGIVELSE SKAL VÆRE MINST 4000 RPM. Bruk aldri blad med mindre diameter. De vil ikke beskyttes tilstrekkelig. Bruk kun blad for tverrkapping! Ikke bruk blader som er designet for riving, kombinasjonsblad eller blader med krokvinkler over 5°. BLADBEskRIVELsER Bruksområde DIAMETER TENNER Bygningssagblader (tynt spor med anti-klebe kant) Generelt bruk 250 mm 40 Fine tverrkutt 250 mm 60 Treverksagblader (gir glatte, rene kutt) Fine tverrkutt 250 mm 80 Ikke jernholdige metaller 250 mm 96 Før bruk, sjekk nøye øvre beskyttelse, nedre beskyttelse og støvkanalen for å se at de fungerer korrekt. Pass på at spon, støv eller partikler fra arbeidsstykket ikke kan føre til blokkering avfunksjonene. Dersom fragmenter av arbeidsstykket jammes mellom sagbladet og beskyttelsen, koble maskinen fra strømmen og følg instruksjonene i Skifte eller installere et nytt sagblad. Ta av de fastkilte delene og sett på igjensagbladet. regelmessig rengjør alt støv og treflis fra rundt OG UNDER basisen og det roterendebordet. Rengjøring av arbeidslys

• Rengjør nøye sagflis og støv fra linsen på arbeidslyset med en bommullsklut. Oppbygging av støv kan blokkere arbeidslyset og forhindre nøyaktig visning avkappelinjen.

• IKKE bruk løsemidler av noen type, de kan skadelinsen.

• Med bladet tatt av sagen, rengjør festet og fjern støv frabladet. Rengjøring av støvkanal Med sagen frakoblet strømmen og saghodet løftet, bruk lavtrykk luft eller en stor plugg-stang for å fjerme støv frastøvkanalen. Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørr luft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denneprosedyren.

ADVARSEL: Aldri bruk løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet Smøring Ditt elektriske verktøy trenger ikke ekstrasmøring. VEDLIKEHOLD Ditt elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessigrenhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre tilpersonskader. innvendig hjørne utvendig hjørne Venstre Side Gjæring høyre 45° Bruker høyre side av kuttet Gjæring venstre 45° Bruker høyre side av kuttet Høyre Side Gjæring venstre 45° Bruker venstre side av kuttet Gjæring høyre 45° Bruker venstre side av kuttet Spesialkutt

ADVARSEL: Foreta aldri noen kutt ute at materialet er festet til bordet og motanlegget. Saging av aluminum (Fig. V1, V2) BRUK ALLTID ET PASSENDE SAGBLAD SOM ER SPESIELT PRODUSERT FOR SAGING AVALUMINIUM. Visse arbeidsstykker kan kreve bruk av en klemme for å hindre bevegelse under sagingen. Posisjoner materialet slik at du kapper det tynneste tverrsnittet, som vist i FigurV1. Figur V2 viser en feil måte å kutte sliketverrsnitt. Bruk smøring med voksstift ved kapping av aluminium. Påfør voksstiften direkte på sagbladet

før saging. Bruk alri voksstiften på et blad i bevegelse. Voksen gir passende smøring og holder spon fra å klebe tilbladet. Bøyd materiale (Fig. W1, W2) Ved saging av bøyd materiale, plasser det alltid som vist i FigurW1 og aldri som vist i FigurW2. Plassering av materialet på feil måte vi føre til at det klemmerbladet. Kapping av plastrør og andre runde materialer Plastrør kan enkelt kappes med sagen. Den kappes på same måte som treverk og KLEMMES ELLER HOLDES FAST MOT ANLEGGET FOR Å HINDRE AT DEN RULLER. Dette er svært viktig vedvinkelkutt. Saging av store materialer (Fig.X) Av og til vil du få et trestykke som er litt for stort for å passe under nedre beskyttelse. Dersom dette skjer, sett høyre tommel på øvre side av beskyttelsen

og rull opp beskyttelsen nok til å gå klar av arbeidsstykket, som vist i FigurX. Unngå helst å gjøre dettem men om nødvendig fungerer det bra og sagen kan gjøre et større kutt. ALDRI BIND, TAPE ELLER PÅ ANNEN MÅTE HOLD BESKYTTELSEN PERMANENT ÅPEN VED BRUK AVSAGEN. med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i envæske.109 PORTUGUês ATENÇÃO: para reduzir o risco de ferimentos, leia o manual deinstruções. Definições: directrizes de Segurança As definições abaixo apresentadas descrevem o grau de gravidade correspondente a cada palavra de advertência. Leia cuidadosamente o manual e preste atenção a estessímbolos.
