BRUGSANVISNING DWS727 DEWALT

Fig. D Fig. C Fig. B Fig. E Fig. G1Fig. F

Fig. Q Fig. S Fig. P Fig. T Fig. U1 Fig. R

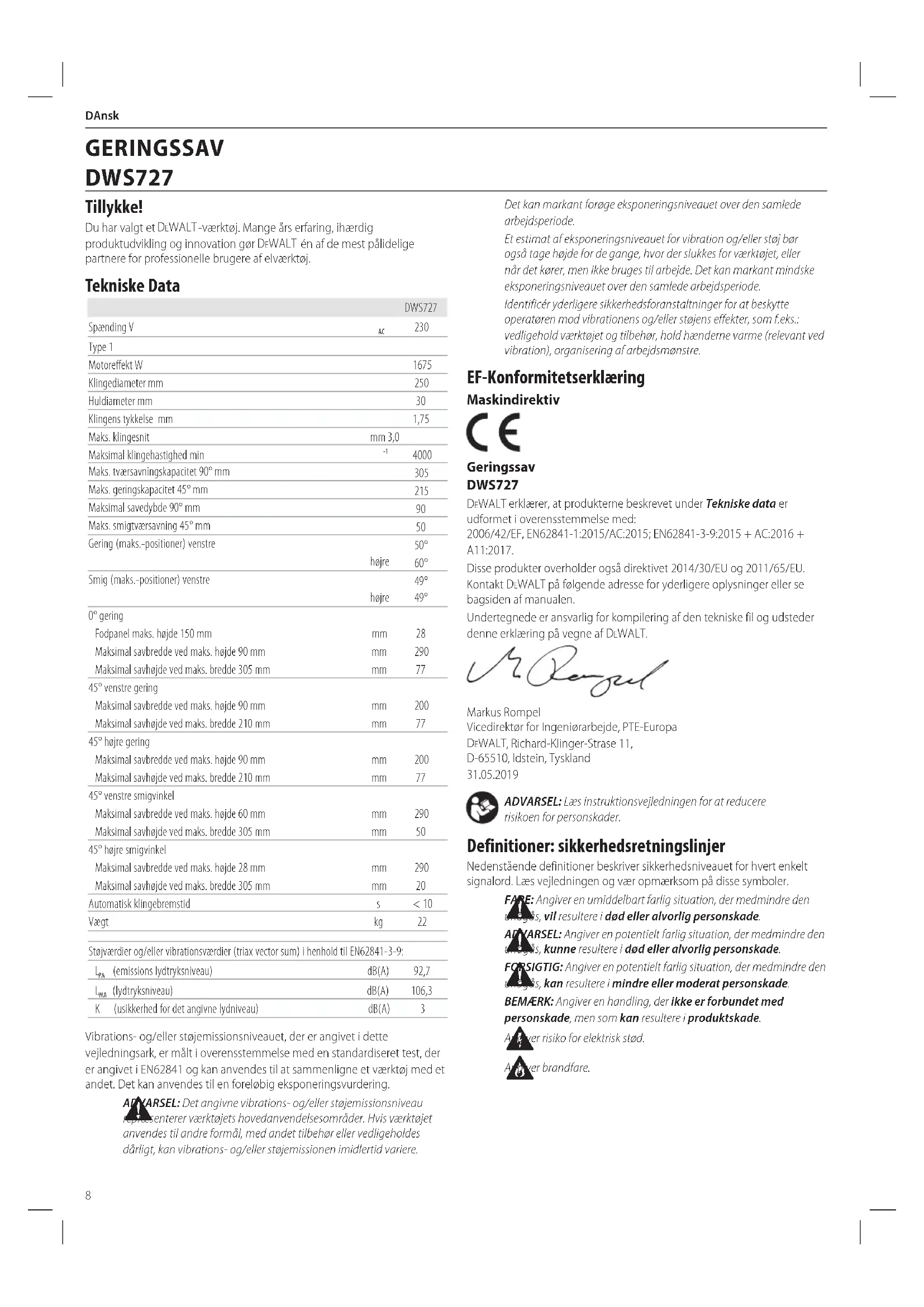

DAnsk ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader. Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Maks. smigtværsavning 45° mm

Gering (maks.-positioner) venstre 50° højre 60° Smig (maks.-positioner) venstre 49° højre 49° 0° gering Fodpanel maks. højde 150 mm mm

Maksimal savbredde ved maks. højde 90 mm mm

Maksimal savhøjde ved maks. bredde 305 mm mm

45° venstre gering Maksimal savbredde ved maks. højde 90 mm mm

Maksimal savhøjde ved maks. bredde 210 mm mm

45° højre gering Maksimal savbredde ved maks. højde 90 mm mm

Maksimal savhøjde ved maks. bredde 210 mm mm

45° venstre smigvinkel Maksimal savbredde ved maks. højde 60 mm mm

Maksimal savhøjde ved maks. bredde 305 mm mm

45° højre smigvinkel Maksimal savbredde ved maks. højde 28 mm mm

Maksimal savhøjde ved maks. bredde 305 mm mm

Automatisk klingebremstid s < 10 Vægt kg 22 Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841-3-9:

(lydtryksniveau) dB(A) 106,3 K (usikkerhed for det angivne lydniveau) dB(A) 3 EF-Konformitetserklæring Maskindirektiv Geringssav DWS727 DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017. Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DeWALT

Markus Rompel Vicedirektør for Ingeniørarbejde, PTE-Europa DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbig eksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samlede arbejdsperiode. Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samlede arbejdsperiode. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold hænderne varme (relevant ved vibration), organisering af arbejdsmønstre. Tillykke! Du har valgt et DeWALT -værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data Dansk (oversat fra original brugsvejledning) GERINGSSAV DWS7279 DAnsk

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorlig personskade. GEM ALLE ADVARSLER OG INSTRUKTIONER TIL SENERE BRUG Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade. e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligeholdelse af elektrisk værktøj. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes.10 DAnsk Sikkerhedsinstruktioner for geringssave a ) Geringssave er beregnede til at skære i træ eller trælignende produkter, de kan ikke bruges med slibende skæreskiver til skæring af jernholdige materialer såsom stænger, stolper osv. Slibestøv får bevægelige dele såsom den nederste afskærmning til at blokere. Gnister fra slibeskæring vil brænde den nederste afskærmning, savsnitindsatsen og andreplastikdele. b ) Brug klemmer til at understøtte arbejdsemnet, når det er muligt. Hvis du understøtter arbejdsemnet med hånden, skal du altid holde din hånd i en afstand af mindst 100mm fra begge sider af savklingen. Brug ikke denne sav til at skære stykker, som er for små til, at de kan fastgøres eller holdes med hånden. Hvis din hånd er placeret for tæt på savklingen, er der en øget risiko for skader fra kontakt medklingen. c ) Arbejdsemnet skal være stationært og fastspændt eller holdt imod både anslaget og bordet. Før ikke arbejdsemnet ind i klingen eller skær ”frihånd” på nogen måde. Ikke fastspændte eller bevægelige arbejdsemner kan blive kastet ved høje hastigheder og forvoldeskade. d ) Skub saven gennem arbejdsemnet. Træk ikke saven gennem arbejdsemnet. Du laver et snit ved at hæve savhovedet og trække det ud over arbejdsemnet uden at skære, start motoren, tryk på savhovedet ned og skub saven gennem arbejdsemnet. Skæring med trækslag kan forårsage, at savklingen arbejder sig op på toppen af arbejdsemnet og voldsomt kaster klingesamlingen modoperatøren. e ) Kryds aldrig din hånd over den tilsigtede skærelinje enten foran eller bagved savklingen. Understøttelse af arbejdsemnet ”krydshåndet”, dvs. at holde arbejdsemnet til højre for savklingen med din venstre hånd eller omvendt er megetfarligt. f ) Ræk ikke bagved anslaget med hænderne tættere end 100mm fra begge sider af savklingen for at fjerne affaldstræ eller af anden årsag, mens klingen roterer. Det kan være svært at vurdere afstanden fra den roterende savklinge til din hånd, og du kan komme alvorligt tilskade. g ) Inspicér dit arbejdsemne før skæring. Hvis arbejdsemnet er bøjet eller er skævt, klem det med den udvendige side vendt imod anslaget. Kontrollér altid, at der ikke er et mellemrum mellem arbejdsemne, anslag og bord lands med skærelinjen. Bøjede eller skæve arbejdsemner kan vride eller flytte sig og kan sætte sig fast på den roterende savklinge under skæring. Der bør ikke være søm eller fremmedobjekter iarbejdsemnet. h ) Brug ikke saven, før bordet er fri for alle værktøjer, trærester osv. bortset fra arbejdsemnet. Små rester eller løse træstykker eller andre genstande, der kommer i kontakt med den roterende klinge kan blive kastet med højhastighed. i ) Skær kun et arbejdsemne ad gangen. Stabler med flere arbejdsemner kan ikke klemmes eller afstives tilstrækkeligt og kan sætte sig fast på klingen underskæring. j ) Kontrollér at geringssaven monteres eller placeres på en jævn, fast arbejdsoverflade før brug. En stabil og fast arbejdsoverflade nedsætter risikoen for, at saven bliverustabil. k ) Planlæg dit arbejde. Hver gang du ændrer indstilling af smig- eller geringsvinkel, skal du sørge for at det indstillelige anslag er indstillet korrekt til at understøtte arbejdsemnet, og at det ikke vil forstyrre klingen eller afskærmningssystemet. Uden at dreje værktøjet “ON” og uden arbejdsemne på bordet, flyt savklingen gennem et simuleret snit for at sikre, at der vil være nogen forstyrrelser eller fare for at skæreanslaget. l ) Sørg for passende understøtning som f.eks. bordforlængere, savbukke osv. til et arbejdsemne, som er bredere eller længere end bordpladen. Arbejdsemner, der er længere eller bredere end geringssavbordet kan tippe, hvis de ikke er tilstrækkeligt understøttede. Hvis det afskårne stykke eller arbejdsemnet tipper, kan det løfte den nederste afskærmning eller blive kastet af den roterendeklinge. m ) Brug ikke en anden person som en erstatning for en bordforlænger eller som ekstra understøtning. En ustabil understøtning af arbejdsemnet kan medføre, at klingen binder, eller at arbejdsemnet flytter sig under skæringen og trækker dig og din hjælper ind i den roterendeklinge. n ) Det afskårne stykke må ikke klemmes eller presses på nogen måde imod den roterende savklinge. Hvis fastholdt dvs. ved hjælp af længdestop, kan det afskårne stykke blive kilet imod klingen og kastet ud med voldsomkraft. o ) Brug altid en klemme eller et armatur beregnet til korrekt understøtning af runde materialer såsom stænger eller rør. Stænger har en tendens til at rulle under skæring, hvilket får klingen til at ”bide” og trække arbejdsemnet sammen med din hånd ind iklingen. p ) Lad klingen opnå fuld hastighed, før den får kontakt med arbejdsemnet. Dette vil nedsætte risikoen for, at arbejdsemnet kastesaf. q ) Hvis arbejdsemnet eller klingen sidder fast, sluk for geringssaven. Vent indtil alle bevægelige dele er standset, tag derefter stikket ud af stikkontakten og/eller fjern batteripakken. Tag derefter det fastklemte materiale ud. Fortsat savning med et fastklemt arbejdsemne kan medføre tab af kontrol eller skade pågeringssaven. r ) Når snittet er færdigt, sluk for kontakten, hold savhovedet nedad og vent, indtil klingen stopper, før det afskårne stykke fjernes. Det kan være farligt at have hånden tæt ved klingen medefterløb. s ) Hold godt fast i håndtaget, når du foretager et ufuldstændigt snit, eller når du slukker for kontakten, før savhovedet er helt i sænket position. Savens bremsevirkning kan medføre, at savhovedet pludselig trækkes nedad og medføre en risiko forpersonskader. Yderligere sikkerhedsregler for geringsave

ADVARSEL: Tilslut ikke netstrømforsyningen i enheden, før du har læst og forstået alleinstruktionerne.

• BETJEN IKKE DENNE MASKINE før du har samlet og installeret den i henhold til instruktionerne. En maskine, der ikke er samlet korrekt, kan forårsage alvorligepersonskader.

• FÅ RÅDGIVNING ffra din supervisor, instruktør eller anden kvalificeret person, hvis du ikke helt bekendt med betjening af denne maskine. Viden ersikkerhed.

• SØRG FORat klingen roterer i den korrekte retning. Tænderne på klingen skal pege i rotationsretningen som afmærket påsaven.

• STRAM ALLE KLEMMEGREB, greb og arme før betjening. Løse klemmer kan forårsage, at dele af arbejdsemnet kastes af ved højehastigheder.

• KONTROLLÉR at alle klinger og klingeklemmer er rene, at de forsænkede sider på klingeklemmerne vender imod klingen, og at dornskruen er strammet forsvarligt. Løs eller forkert klingefastspænding kan resultere i skader på saven ogpersonskade.

• FORSØG IKKE AT ARBEJDE MED ANDET END DEN BEREGNEDE SPÆNDING for saven. Resultatet kan blive overophedning, beskadigelse af værktøjet ogpersonskader.

• FASTKIL IKKE NOGET IMOD BLÆSEREN for at holde motorakslen. Resultatet kan blive beskadigelse af værktøjet og muligepersonskader.

• SKÆR ALDRIG I METALLER eller murværk. Hver af disse kan forårsage, at karbidspidser flyver fra klingen ved høje hastigheder og medføre alvorligpersonskade.

• ANBRING ALDRIG NOGEN DEL AF DIN KROP PÅ LINJE SAVKLINGENS BANE. Det kan resultere ipersonskade.

• PÅFØR ALDRIG SMØREMIDDEL PÅ EN KØRENDE KLINGE. Påføring af smøremiddel kan medføre, at din hånd kommer ind i klingen og resultere i alvorligpersonskade.11 DAnsk Elektrisk sikkerhed Elmotoren er kun designet til én spænding. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen. Dit DeWALT -værktøj er dobbeltisoleret i overensstemmelse med EN62841, og derfor er en jordledning ikke påkrævet Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DeWALT eller en autoriseret serviceorganisation. Brug af forlængerledning Hvis en forlængerledning er påkrævet, skal du anvende en godkendt 3-koret forlængerledning, der passer til dette værktøjs effektforbrug (se Tekniske data). Den minimale lederstørrelse er 1,5 mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud.

ADVARSEL: Vi anbefaler brug af en reststrømsanordning med en reststrømskapacitet på 30mA ellermindre. Restrisici Følgende risici er forbundet med anvendelsen af save:

• skader, der forårsages ved berøring af de bevægende dele Selvom man følger alle relevante sikkerhedsinstruktioner og anvender sikkerhedsanordninger, kan der stadig være visse farer. Disse farer er:

• Risiko for uheld med de roterende savklingers uafdækkededele.

• Risiko for skade under udskiftning afklinger.

• Risiko for at få fingrene i klemme under åbning afafskærmningen.

• Helbredsrisiko ved indånding af træstøv, der udvikles under savning, især fra eg, bøg ogMDF. De følgende faktorer øger risikoen for åndedrætsproblemer:

• Ingen støvekstraktor er tilsluttet ved savning aftræ.

• Utilstrækkelig støvudsugning på grund af tilstoppedeudsugningsfiltre.

GEM DISSE INSTRUKTIONER

• ANBRING ALDRIG en hånd i klingeområdet, når saven er tilsluttet til den elektriske strømkilde. Utilsigtet aktivering af klingen med medføre alvorligpersonskade.

• RÆK ALDRIG RUNDT OM ELLER BAGVED SAVKLINGEN. En klinge kan forårsage alvorligpersonskade.

• RÆK ALDRIG UNDER SAVEN medmindre strømmen er slået fra. Kontakt med savklingen kan medførepersonskade.

• FASTGØR MASKINEN TIL EN STABIL UNDERSTØTTENDE OVERFLADE. Vibrationer kan muligvis få maskinen til at glide, gå eller vælte og forårsage alvorligpersonskade.

• BRUG KUN DE TVÆRSNITSSAVKLINGER der anbefales til geringssave. For det bedste resultat skal du ikke bruge hårdmetalsavklinger med krogvinkler på over 7 grader. Anvend ikke klinger med dybe tandbunde. Disse kan afbøjes og komme i kontakt med afskærmningen og kan dermed forårsage skade på maskinen og/eller alvorligpersonskade.

• BRUG UDELUKKENDE KLINGER I KORREKT STØRRELSE OG TYPE specificeret for dette værktøj for at forebygge beskadigelse af maskinen og/ eller alvorlig personskade (opfylder EN847-1).

• INSPICÉR KLINGE FOR REVNER eller andre skader før betjening. En revnet eller beskadiget klinge kan gå i stykker, og stykkerne kan blive kastet ud ved høje hastigheder og forårsage alvorlig personskade. Udskift omgående revnede eller beskadigede klinger. Overhold det maksimale omdrejningstal, der er afmærket påsavklingen.

• SAVKLINGENS MAKSIMALE HASTIGHED skal altid være højere eller mindst svarende til den hastighed, der er afmærket på værktøjets klassificeringsplade.

• SAVKLINGEDIAMETEREN skal være i overensstemmelse med mærkerne på værktøjets klassificeringsplade.

• RENGØR KLINGEN OG KLINGEKLEMMER før betjening. Rengøring af klingen og klingeklemmer giver dig mulighed for at kontrollere for eventuelle skader på klingen eller klingeklemmer. En revnet eller beskadiget klinge eller klingeklemme kan gå i stykker, og stykkerne kan blive kastet ud ved høje hastigheder og forårsage alvorligpersonskade.

• ANVEND IKKE SKÆVE KLINGER. Kontrollér om klingen kører frit og er fri for vibrationer. En vibrerende klinge kan forårsage beskadigelse af maskinen og/eller alvorligpersonskade.

• ANVEND IKKE smøremidler eller rensere (specielt spray eller aerosol) i nærheden af plastikbeskyttelsesskærmen. Det polykarbonat materiale, der anvendes i beskyttelsesskærmen, kan angribes af bestemtekemikalier.

• SØRG FOR at bruge den korrekte savklinge til det materiale, der skalskæres.

• STÅ ALDRIG PÅ VÆRKTØJET. Der kan opstå alvorlig personskade, hvis værktøjet vippes, eller hvis der utilsigtet tændes forskæreværktøjet.

ADVARSEL: Skæring i plastik, saftrigt træ og andre materialer kan forårsage, at smeltede materialer akkumuleres på klingespidserne og selve savklingen, hvilket øger risikoen for, at klingen bliver overophedet og binder underskæring.

ADVARSEL: Bær altid høreværn. Under nogle forhold og varigheden af brug, kan støj fra dette produkt give høretab. Vær opmærksom på de følgende faktorer, som har indflydelse på udsættelse for støj:

• Brug specielt designedestøjreduktionssavklinger.

ADVARSEL: BrugALTIDsikkerhedsbriller. Glas i almindelige briller er IKKE sikkerhedsglas. Brug også ansigts- eller støvmaske, hvis savningenstøver.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv, som kan medføre alvorligåndedrætsskade.

ADVARSEL: Nogle støvtyper skabt af elektrisk slibning, savning, boring og andre byggeaktiviteter indeholder kemikalier kendt for at forårsage kræft, fosterskader eller andre reproduktive skader. Nogle eksempler på disse kemikalier er:

• bly fra blybaserede malinger,

• krystallinsk silica fra mursten og cement og andre murværksprodukter og

• arsenik og krom fra kemisk behandlettømmer. Din risiko for disse udsættelser varierer afhængigt af, hvor tit du foretager denne type arbejde. Sådan nedsætter du risikoen for udsættelse for disse kemikalier: arbejd i et godt ventileret område, og arbejd med godkendt sikkerhedsudstyr, såsom de støvmasker, der er specielt designet til at bortfiltrere mikroskopiskepartikler.

• Undgå langvarig kontakt med støv fra elektrisk slibning, savning, boring og andre byggeaktiviteter. Bær beskyttelsesdragt og vask udsatte områder med sæbe og vand. Hvis du lader støv trænge ind i din mund, næse, øjne eller bliver liggende på din hud, kan fremme optagelse af skadeligekemikalier.

ADVARSEL: Brug af dette værktøj kan generere og/eller sprede støv, som kan medføre alvorlig åndedrætsskade. Brug altid godkendt åndedrætsværn passende forstøveksponering.12 DAnsk Beskrivelse (Fig. A1–E)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade. Fig. A2

Nederste beskyttelsesskærm

Bundforlængelse/bærehåndtag

Bænkmonteringshuller

XPS™ tænd/sluk-kontakt

1. Åbn æsken og løft saven ud ved hjælp af det komfortable

2. Anbring saven på en jævn, fladoverflade.

4. Tryk let på driftshåndtaget

og træk låsestiften ud

5. Udløs forsigtigt det nedadgående tryk og hold driftshåndtaget, så det

kan hæves til dets fuldehøjde. Montering på bænk (Fig. A1) Der findes huller

i alle fire fødder for at lette montering på bænk. Der findes huller i to forskellige størrelser som hjælp til forskellige boltestørrelser. Brug et af hullerne; det er ikke nødvendigt at brugebegge. Montér altid din sav på en stabil overflade, så den sidder godt fast, så bevægelse undgås. For at gøre transporten lettere kan værktøjet monteres på et stykke krydsfinér på 12,7 mm eller tykkere, som derefter kan fastgøres til dit arbejdsunderlag eller kan flyttes til andre arbejdspladser og igenfastgøres. BEMÆRk: Når du monterer din sav til et stykke krydsfinér, skal du sørge for at monteringsskruerne ikke stikker ud fra bunden af træet. Krydsfinéren skal ligge fladt på arbejdsunderlaget. Ved fastspænding af saven til en arbejdsoverflade, fastspænd kun på fastspændingsknasterne, hvor monteringsskruehullerne er placeret. Fastspænding til alle andre punkter vil kollidere med den korrekte betjening afsaven.

FORSIGTIG: For at hindre binding og unøjagtigheder, skal man sikre, at monteringsoverfladen ikke er vindskæv eller på anden måde ujævn. Hvis saven vipper på overfladen, anbring et tyndt stykke material under den ene savfod, indtil saven sidder godt fast påmonteringsoverfladen. Montering af bundforlængelsen (Fig. Y)

ADVARSEL: Bundforlængelser skal monteres på begge sider af savens bund, inden savenbruges.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser. Datokodeposition (Fig. A) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset. Eksempel: 2019 XX XX Produktionsår Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs betjeningsvejledningen førbrug. Bærhøreværn. Bærøjenværn. Hold hænderne væk fraklingen. Synlig stråling. Kig ikke ind ilysstrålen. Pakkens indhold Pakken indeholder: 1 Monteret geringssav 1 Klingeskruenøgle (monteret på saven) 1 Savklinge (monteret på saven) 1 Klampe til materiale 2 Bundforlængelser 2 Skruer 2 Skiver 1 Brugsvejledning

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening.

Geringsudløsers tilsidesættelse Valgfrit tilbehør Fig. B

DWS5026-XJ arbejdsemneholder Fig. C

DE7025-XJ klampebeslag Tilsigtet Brug Din DeWALT DWS727 geringsav er blevet designet til professionel skæring af træ, træprodukter og plastik. Når der bruges passende savklinger, kan der også saves i aluminium. Den udfører let, præcis og sikker savning på tværs, gerings- ogsmigskæring. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Denne geringssav er et professioneltelværktøj. LAD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.13 DAnsk

ADVARSEL: Sørg for at justere bundforlængelserne med monteringshullerne, så de flugter med savensbund.

2. Brug den medfølgende nøgle eller en T30 nøgle til at fastgøre

, gennem bundforlængelsen

og ind i hullerne påbunden.

3. Sørg for, at forlængelsen er sikker, ved at trække i forlængelsen for at

bekræfte, at der ikke er nogen bevægelse.

ADVARSEL: Du nedsætter risikoen for personskade ved at bære arbejdshandsker, når du arbejder medsavklingen.

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Utilsigtet start kan medførekvæstelser.

• Tryk aldrig på spindlens låseknap, når strømmen er tilsluttet til klingen eller underfriløb.

• Skær ikke lette legeringer og jernholdigt metal (indeholdende jern eller stål) eller murværk eller støbte cementprodukter med dennegeringsav.

1. Tag savens stikud.

2. Hæv armen til den øverste position og hæv den nederste

4. Men knappen holdes nede, brug den anden hånd og den leverede

6 mm klingeskruenøglen

, den udvendige spændeskive

. Den indvendige skive

kan blive siddende påspindlen.

fra den gamle klinge, hvis der er brug for den, når der monteres en nyklinge. Montering af savklingen (Fig. G1–G4)

ind i hullet af den nye savklinge, hvisnødvendigt.

3. Med armen hævet og den nederste beskyttelsesskærm

åben, skal du montere klingen på skulderen af den indvendige skive

, mens du sørger for, at tænderne nederst på klingen peger mod bagsiden afsaven.

4. Saml den udvendige holdespændeskive påspindlen.

5. Installér klingeskruen og spænd, idet spindellåsen aktiveres, skruen godt

fast med den levered skruetrækker (drej venstre gevind moduret).

ADVARSEL! Vær opmærksom på, at savklingen kun kan udskiftes på den beskrevne måde. Brug kun de savklinger, der er specificerede under Tekniske data; kat.nr.: DT4260foreslås. Transport af saven (Fig. A1, A2)

med savhovedet i vertikal position for at gøre værktøjet så kompakt sommuligt.

• Brug altid bærehåndtaget

eller bundforlængelserne

Funktioner og reguleringer

ADVARSEL: For at reducere risikoen for kvæstelser skal enheden slukkes, og strømforsyningen til maskinen afbrydes før montering og afmontering af tilbehør, før justering eller ændring af konfiguration eller ved udførelse af reparationer. Utilsigtet start kan medførekvæstelser. Geringsregulering (Fig.A1, H) Med geringslåsehåndtaget

kan du save i gering til til 60° til højre og 50° til venstre. Du saver i gering ved at løfte geringslåsehåndtaget, skubbe geringslåseknappen og indstille den ønskede geringsvinkel på geringsskalaen

. Skub geringslåsehåndtaget ned for at låsegeringsvinklen. Tilsidesæt geringlåseknap ved at oplåse geringslåsegrebet og skubbe geringsudløsers tilsidesættelse

nedad. For at afslutte tilsidesættelsen skal du skubbe geringsudløsers tilsidesættelseopad. Smiglåsegreb (Fig. A2) Med smiglåsen kan du save i smig 49° til venstre eller højre. Du justerer smigindstillingen ved at dreje grebet

mod uret. Savhovedet indstilles let til venstre eller til højre, når der trækkes i 0° smigtilsidesættelsesgrebet. Du spænder ved at dreje smiglåsegrebet meduret. 0° tilsidesættelse af smig (Fig. A2) Med tilsidesættelse af 0° smigstoppet

kan du save i smig til højre forbi 0°mærket. Når den er aktiveret, vil saven automatisk stoppe ved 0°, når den føres op fra venstre. Du flytter midlertidigt forbi 0° mod højre ved at trække i smiglåsegreb

. Når grebet er udløst, genaktiveres tilsidesættelsen. Smiglåsegrebet kan låses ved at dreje grebet 180°. Når den står ved 0°, låses tilsidesættelsen på plads. Tilsidesættelsen betjenes ved at stille saven let i smig modvenstre. 45° tilsidesættelse af smig (Fig.I) Der finde to greb til tilsidesættelse af smigstop, en på hver side af saven. Saven stilles i smig til venstre eller højre forbi 45° ved at skubbe 45° smigtilsidesættelsesgreb

bagud. Når den står I baglænsposition kan saven stilles i smig forbi disse stop. Når 45° stop er nødvendige, træk 45° smigtilsidesættelsesgrebetfremad. Kronesmighager (Fig.I) Din sav er udstyret til nøjagtigt og hurtigt at kunne indsætte et kronestop til venstre eller højre ved savning i fladt liggende kronekantprofiler (se Vejledninger for savning af fladt liggende kronekantprofiler og brug af kombinerede funktioner). Kronesmigspærrehagen

, så 30° teksten vender opad. Fastgør igen skruen til at sikre 22,5° smigspærrehagen og kronesmigspærrehagen. Præcisionsindstillingen vil ikke blivepåvirket. 22,5° kronesmighager (Fig.I) Din sav er udstyret til hurtigt og nøjagtigt at indstille en 22,5° smig til venstre eller højre. 22,5° kronesmigspærrehagen

kan du låse savhovedet fast, så det ikke glider på skinnerne

. Dette er nødvendigt ved udførelse af bestemte savninger eller ved transport afsaven. Kanalskæringsstop (Fig. A2) Med kanalskæringsstop

begrænses klingens savedybde. Stoppet er nyttigt for anvendelse som fx kanalsavning eller høje vertikale snit. Drej kanalskæringsstoppet fremad og justér dybdejusteringsskruen

for14 DANSK at indstille den ønskede savedybde. Justeringen sikres ved at spænde vingemøtrikken

. Drejning af kanalskæringsstoppet til savens bagende vil gå uden om kanalskæringsstopfunktionen. Hvis dybdejusteringsskruen er for stram til, at den kan løsnes med hånden, kan den medleverede 6 mm klingeskruenøglen

bruges til at løsneskruerne. Låsestift (Fig. A1)

ind og udløse savhovedet. Dette vil holde savhovedet sikkert nede for flytning af saven fra et sted til et andet. Du udløser ved at trykke savhovedet nedad og trække stiftenud. Glidelåsegreb (Fig. J, T) Glidelåsegrebet

anbringer saven I en position til at maksimere savning af grundlæggende kantprofiler som vist i FigurT. Højre vip-ned stop (Fig. A1, A2) Den højre vip-ned stop

og kan roteres bagud, når der ikke er brug for den. Når der saves flere emner med den samme bredde, skal du rotere det højre vip-ned stop fremad, flytte glideanslaget ud til den påkrævede afstand fra klingen (skal måles med en lineal), og mens træpladen vender mod stoppet, skal du foretagesnittet. Justering Din geringssav blev fuldstændigt og nøjagtigt justeret på fabrikken under produktionen. Hvis omjustering er nødvendigt på grund af forsendelse og håndtering eller af anden årsag, følg instruktionerne nedenfor til at justere din sav. Når de først er foretaget, vil disse justeringer forblivenøjagtige. Justering af geringsskala (Fig.H, K)

1. Lås geringslåsehåndtaget op

låser den i 0° geringsposition. Lås ikkegeringslåsehåndtaget.

2. Anbring en firkant imod savens anslag og klinge som vist. (Berør ikke

savklingens spidser med firkanten. Hvis du gør det, medfører det unøjagtige målinger.)

3. Hvis savklingen ikke står står vinkelret i forhold til anslaget, løsn de fire

og flyt geringslåsehåndtaget og skalaen til venstre eller højre, indtil klingen står vinkelret i forhold til anslaget, som målt medfirkanten.

4. Spæng igen de fire skruer. Vær ikke opmærksompå aflæsningen af

på dette tidspunkt Justering af geringsmarkør (Fig.H)

1. Lås geringslåsehåndtaget

2. Med geringshåndtaget last op, lad geringslåsen falde på plads, når du

vist i FigurH. Hvis markøren ikke nøjagtigt angiver nul, løsn geringsmarkørskrue

, der holder markøren på plads, omplacér markøren og spændskruen. Justering af smigfirkanten i forhold til bordet (Fig.A1, A2,I,L)

2. Anbring en firkant imod klingen, idet du sikrer, at firkanten ikke sidder

på toppen af entand (Fig.L).

, Fig. I) med 6 mm klingeskruenøglen

om nødvendigt, så klingen er ved 0° smig i forhold tilbordet. Justering af smigmarkør (Fig.I) Hvis smigmarkører

, som holder hver smigmarkør på plads og flyt dem om nødvendigt. Kontrollér at 0° smig er korrekt, og at smigmarkører er indstillet, før justering af nogle af de andresmigvinkelskruer. Justering af smigstop 45° til højre og til venstre (Fig.A2,I) Sådan justeres højre 45° smigstop:

til den fulde ud-position indensmigsavning.

og træk 0° smigstoppet

for at tilsidesætte 0°smigstop.

3. Når saven star helt til højre, hvis smigmarkøren

ikke angiver nøjagtig 45°, drej venstre 45° smigjusteringsskrue

med 6 mm klingeskruenøgle

til den fulde ud-position indensmigsavning.

2. Løsn smiglåsegrebet og vip hovedet modvenstre.

3. Hvis smigmarkøren ikke angiver nøjagtig 45°, drej højre 45°

smigjusteringsskrue, indtil smigmarkøren viser 45°. Justering af smigstop til 22,5° (Eller 30°) (Fig.A2, I) BEMÆRK: Justér først smigvinklerne efter udførelse af 0° smigvinkel og justering afsmigmarkør. Skub glideanslagene til den fulde ud-position, inden du starter 22,5° eller 30°smigjustering. Du indstiller venstre 22,5° smigvinkel ved at vende den venstre 22,5° smigspærrehage

ikke angiver nøjagtigt 22,5°, drej kronejusteringsskrue

mod spærrehagen med en 10 mm skruenøgle, indtil smigmarkøren viser 22,5°. Du justerer venstre 22,5° smigvinkel ved at vende den højre 22,5° smigspærrehage. Løsn smiglåsegrebet og træk 0° smigstoppet

for at tilsidesætte 0° smigstop. Når saven er helt mod højre, hvis smigmarkøren ikke angiver nøjagtigt 22,5°, drej kronejusteringsskrue

mod spærrehagen med en 10 mm skruenøgle, indtil smigmarkøren viser nøjagtigt 22,5°. Justering af anslag (Fig. A1) Den øverste del af anslaget kan justeres til at give frigang og gøre det muligt at save i smig til fuld 49° både til venstre oghøjre.

2. Foretag en tørkørsel med saven slået fra og kontrollér forfrigang.

3. Justér anslaget, så det kommer så tæt på klingen som praktisk muligt

for at yde maksimal støtte til arbejdsemnet uden at forstyrre arm op- ognedbevægelsen.

4. Stram justeringsgrebet til anslagetgodt.

5. Når smigopgaverne er afsluttede, omplacéranslaget.

BEMÆRK: Anslaggenes spor kan blive fyldt med savstøv. Brug en børste eller luft under lavt tryk til at rengørestyrerillerne. Beskyttelsesskærmens aktivering og sigtbarhed (Fig. X) Den nederste beskyttelsesskærm

på din save r designet til automatisk at afdække klingen, når armen køres ned og til at dække klingen, når armenhæves. Beskyttelsesskærmen kan hæves manuelt ved af- eller påmontering af savklinger eller ved eftersyn af saven. HÆV ALDRIG DEN nederste BESKYTTELSESSKÆRM MANUELT MEDMINDRE KLINGEN ERSTOPPET. Justering af styreskinne (Fig. A1) Kontrollér skinnerne

regelmæssigt for slør ellerfrigang. Den venstre skinne kan justeres med stilleskrue

. Du reducerer frigangen ved brug af en 4 mm sekskantnøgle og ved at dreje stilleskruen gradvist med uret mens savhovedet skubbes tilbage ogfrem.15 DANSK BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Utilsigtet start kan medføre kvæstelser. Justering af geringslås (Fig. A1, M) Geringslåsestang

i ikke låst (opad)position.

2. Spænd ved hjælp af en kærvskruetrækker geringslåsestangen ved at

dreje den med uret som vist i FigurM. Drej låsestangen indtil den er stram, drej den derefter en omgang moduret.

3. Lås igen geringslåsen til en ikke låst måling på geringsskalen – for

eksempel , 34° – og kontrollér, at bordet ikkedrejer. Før værktøjet tages i brug

• Installér den passende savklinge. Anvend ikke meget slidte klinger. Værktøjets maksimale rotation må ikke overstige savklingens. Anvend ingen slibelameller!

• Kontrollér beskyttende bæltedæksel

for skade og korrekt funktion af nederste afskærmning

• Installér bordforlængerne på begge sider af savens bund. Se afsnittet Montering afbordforlængerne.

• Forsøg ikke at save for smågenstande.

• Lad klingen save frit. Presikke.

• Lad motoren nå op på fuld hastighed før savningenpåbegyndes.

• Se til at alle låseknopper og klemmehåndtag erspændte.

• Spænd arbejdsemnetfast.

• Selv om denne sav kan save træ og mange andre ikke-jernholdige materialer, vedrører disse brugsanvisninger kun savning af træ. De samme retningslinier gælder for de andre materialer. Sav ikke jernholdige materialer (jern eller stål), fibercement eller murværk med denne sav!

• Brug savsporspladen. Brug ikke maskinen, hvis savsporet er bredere end 12mm.

• Slut sav til en eksternstøvudsugning.

• Hold arbejdsemnet tæt imod bordet og anslaget under skæring. Hold dine hænder i denne position, indtil udløseren er blevet udløst, og klingen helt erstoppet.

• FORETAG ALTID TØRKØRSLER (UDEN STRØM), FØR DU AFSLUTTER SNIT, SÅ DU KAN KONTROLLERE KLINGENS STI. KRYDS IKKE HÆNDERNE SOM VIST I FIGURN2.

• Hold begge fødder solidt plantet på gulvet og oprethold en korrekt balance. Når du flytter geringsarmen til venstre og højre, følg den og stå lidt til siden forsavklingen.

• Kig gennem beskyttelsesskærmens spjæld, når du følger enblyantstreg. Udløserkontakt (Fig.A2) Du tænder for saven ved at skubbe låsegrebet

til venstre og derefter trykke på udløserkontakt

. Saven vil køre, mens der trykkes på kontakten. Lad klingen komme op på fuld driftshastighed, før du starter. Tryk på udløserkontakten for at slå saven fra. Lad klingen stoppe før savhovedet hæves. Der findes ingen bestemmelser om at låse kontakten. Der er et hul

i udløserkontakten til indsættelse af en lås til aflåsning afkontakten. Din sav er ikke udstyret med en automatisk elektrisk klingebremse, men savklingen bør stoppe indenfor 10 sekunder efter udløseren er sluppet. Denne er ikke justerbar. Hvis stoptiden gentagne gange overstiger 10sekunder få værktøjet serviceret af et autoriseret DeWALT servicecenter. Kontrollér altid at klingen er stoppet, før du fjerner den frasavsnittet. Støvudsuger (Fig.A2, C, Z)

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Start ved et uheld kan medføreskader.

ADVARSEL: Visse støvtyper såsom ege- eller bøgestøv er kræftfremkaldende, især i forbindelse med tilsætningsstoffer tiltræbehandling.

• Brug altidstøvudsugning.

• Sørg for god udluftning afarbejdsområdet.

• Det anbefales at bære et passendeåndedrætsværn.

FORSIGTIG: Arbejd aldrig med denne sav, undtagen støvposen eller DeWALT støvopsamler er på plads. Træstøv kan skabe fare forvejrtrækning.

FORSIGTIG: Kontrollér og rengør støvposen, hver gang den er blevetbrugt.

ADVARSEL: Når du saver i aluminium, skal du fjerne støvposen eller frakoble støvudsugeren for at undgå risikoen forbrand. Din geringssav har en indbygget støvåbning

, der giver mulighed for forbindelse til enten støvposen

, 33mm dyser eller direkte fastgørelse til DeWALT AirLock(DWV9000-XJ). Overhold de relevante bestemmelser i dit land for de materialer, der skalbearbejdes. Sådan fastgøres støvposen (Fig. C)

fra saven, og ryst eller tryk forsigtigt på støvposen for at tømmeden.

2. Fastgør igen støvposen på støvåbningen

Du vil måske bemærke, at ikke alt støv kommer fri af posen. Dette vil ikke påvirke skæreydelsen, men vil reducere effektiviteten af savens støvopsamling. Hvis du vil gendanne effektiviteten for din savs støvopsamling, skal du trykke på fjederen inde i støvposen, når du tømmer den og banke den på siden af skraldespanden ellerstøvbeholderen. Ekstern støvudsuger (Fig. Z) Ved støvsugning af tørt støv, der er særligt sundhedsskadeligt eller kræftfremkaldende, skal der anvendes en speciel støvsuger af klasseM. Se Savklinger under Valgfrit tilbehør for at vælge den klinge, der bedst passer til dinebehov. Kontrollér at maskinen er placeret, så den passer til din ergonomi med hensyn til bordhøjde og stabilitet. Maskinstedet skal udvælges, så brugeren har et godt overblik og har tilstrækkelig plads omkring maskinen til bearbejdning af arbejdsemner udenbegrænsninger. Til reduktion af vibrationseffekter sørg for at den omgivende temperatur ikke er for lav, at maskine og tilbehør er godt vedligeholdt, og at arbejdsemnets størrelse passer til dennemaskine. Tilslut saven til enhver husholdnings 50 Hz strømkilde. Se navnepladen for spænding. Kontrollér at ledningen ikke kommer I vejen for ditarbejde. Korrekt krops- og håndposition (Fig. N1, N2)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludseligreaktion.

• Anbring aldrig dine hænder tæt ved skæreområdet. Anbring ikke dine hænder tættere end 100 mm fraklingen.16 DANSK Tilslutning til en AirLock-kompatibel støvudsuger (Fig.Z) Støvåbningen

BEMÆRK: Kuglelejerne inde i kraven låses ind i kærven og fastgør tilslutningen. Geringssaven er nu sluttet korrekt tilstøvopsamleren. Anvendelse af XPS™ LED arbejdslyssystem (Fig. A1, A2) BEMÆRK: Geringssaven skal være tilsluttet til enstrømkilde. XPS™ LED arbejdslyssystemet er udstyret med en tænd-/slukkontakt

XPS™ LED arbejdslyssystemet er uafhængig af geringssavens udløserkontakt. Lyset behøver ikke t være tændt for arbejde medsaven. Sådan skærer du gennem en eksisterende blyantstreg på et stykke træ:

1. Tænd for XPS™ systemet, træk derefter ned i driftshåndtaget

for at bringe savklingen tæt til træet. Klingens skygge vil blive vist påtræet.

2. Ret blyantstregen ind efter hjørnet på klingens skygge. Det kan være

nødvendigt at justere gerings- eller smigvinklerne til nøjagtigt at matcheblyantstregen. Gennemskæringshandlinger (Fig. A1, A2,O, P) Hvis skubbefunktionen ikke anvendes, kontrollér at savhovedet er skubbet så langt tilbage som muligt, og at skinnelåsegrebet

er strammet. Dette vil forhindre, at saven glider langs med skinnerne, når arbejdsemnettilkobles. Savning af flere stykker anbefales ikke, men kan gøres sikkert ved at sikre, at hvert stykke holdes fast imod bordet oganslaget. Lige vertikalt tværsnit

1. Indstil og lås træet fast til bordet

spændt, tænd for saven ved at trykke på startspærregrebet

og klemme udløserkontakten

3. Når saven kommer op i hastighed, sænk armen jævnt og sav langsomt

gennem træet. Lad klingen komme til et fuldt stop, før armenhæves. Glidende tværsnit (Fig. O) Ved savning af noget længere end 51 x 115 mm (2" x 6" [51 x 82mm ved 45° gering]) arbejdsemne, brug en ned- og tilbagebevægelse med skinnelåsegrebet

løsnet. Træk saven ud imod dig, sænk savhovedet ned imod arbejdsemnet og skub langsomt saven tilbage for at afsluttesnittet. Lad ikke saven komme i kontakt med det øverste af arbejdsemnet, når det trækkes ud. Saven kan køre imod dig og kan forårsage personskade eller beskadigelse afarbejdsemnet. Gering tværsnit (Fig. P) Geringsvinklen er tit 45° for savning af hjørner, men kan indstilles overalt fra nul til 50° venstre eller 60° højre. Fortsæt som for lige vertikalttværsnit. Under udførelse af et snit på arbejdsemner, der er bredere end 51 x 105mm, der er kortere i længden, anbring altid den længste side imodanslaget. Smigsnit (Fig. A1, A2) Smigvinkler kan indstilles fra 49° højre til 49° venstre og kan saves med smigarmen indstillet mellem 50° venstre eller 60° højre. Se afsnittetFunktioner og reguleringer for detaljerede instruktioner omsmigsystemet.

og flyt saven til venstre eller højre som ønsket. Det er nødvendigt at flytte anslag

for at muliggøre frigang. Spænd anslagets justeringsgreb

2. Spænd smiglåsengodt.

Ved ekstreme vinkler kan det være nødvendigt at fjerne højre sides anslag. Se Justering af anslag i afsnittet Justeringer for vigtige informationer om justering af anslagene for bestemtesmigsnit. Du fjerner højre anslag ved at skrue anslagets justeringsgreb

flere omgange og skubbe anslaget ud. Det højre anslag er fastgjort til bunden med en snor for at forhindre, at det blivervæk. Snitkvalitet Glatheden af alle snit afhænger af et antal variable som fx det materiale, der saves i, klingetype, klingens skarphed ogsnithastigheden. Hvis du ønsker meget glatte snit til kantprofiler og andet præcisionsarbejde, vil en skarp (60-tandet hårdtmetal) klinge og en langsommere, jævn snithastighed frembringe de ønskederesultater.

ADVARSEL: Sørg for at materialet ikke bevæger sig under savningen, spænd det godt fast. Lad altid klingen standse helt, før armen løsnes. Hvis der opstår små træfibre bagest på arbejdsemnet, kan man sætte et stykke tape på træemnet, der hvor snittet skal foretages. Sav igennem tapen og fjern tapen, når savningen erudført. Ikke-gennemskæring (skærpning og falsning) (Fig. A2) Din sav er udstyret med et kanalskæringsstop

til kanalskæring. Instruktioner i afsnittene Tværsnit, smigtværsnit og Skæring af sammensatte geringer er for snit foretaget gennem materialets fulde tykkelse. Saven kan også foretage ikke-gennemskærende snit for at danne riller eller falser imaterialet. Kanalskæring (Fig. A1, A2) Se Kanalskæringsstop for detaljerede anvisninger til at indstille snittets dybde. Der skal bruges et stykke affaldstræ til at bekræfte den ønskedesnitdybde.

1. Hold træet fast på bordet og imod anslaget

og klemme udløserkontakten

. Skub glidende savarmen bagud for at skære en kanal gennem arbejdsemnet.

2. Slip udløserkontakten med savarmen nede. Når savarmen er standset

helt, skal du hæve savarmen. Lad altid klingen komme til et fuldt stop, før armenhæves.

3. For at gøre kanalen bredere skal du gentage trin 1-2, indtil den ønskede

breddeopnås. Fastspænding af arbejdsmateriale (Fig.B)

ADVARSEL: Et arbejdsemne, der er fastspændt, afbalanceret og sikkert før et snit, kan komme ud af balance, efter snittet er afsluttet. En last ude af balance kan vippe saven eller det, saven er fastgjort til, som fx et bord eller en arbejdsbænk. Ved udførelse af et snit, der kan komme ud af balance, understøt arbejdsemnet korrekt og kontrollér, at saven er fastboltet til en stabil overflade. Det kan resultere ipersonskade.

ADVARSEL: Fastspændingsfoden skal forblive fastspændt over savfundamentet, hver gang holder anvendes. Fastspænd altid arbejdsemnet til savfundamentet – ikke til andre dele af arbejdsområdet. Kontrollér at fastspændingsfoden ikke er fastspændt på hjørnet afsavfundamentet.

FORSIGTIG: Anvend altid en arbejdsklemme til at opretholde kontrollen og nedsætte risikoen for personskade og ødelæggelse afarbejdsemnet. Brug materialeholder

leveret sammen med din sav. Venstre eller højre anslag vil glide fra side til side som hjælp til fastspænding. Andre hjælpemidler som fx fjederholdere, stangholdere eller C-holdere kan være velegnede for bestemte materialestørrelser og -former.17 DAnsk Sådan installeres holder

1. Der er fire rektangulære klampemonteringshuller

i et af de firehuller. BEMÆRk: Ved montering af klampen på bagsiden af saven skal klampens arm være ved den højeste position, så klampestolpen kan glide ind i monteringshullet, når klampen passerer overanslaget.

til at udvide din savs bordbredde. Understøt lange arbejdsemner ved hjælp af passende anordninger som fx savbukke eller lignende, så enderne ikke falderned. Savning af billedrammer, skyggebokse og andre firesidede projekter (Fig.Q, R) Afprøv et par enkle projekter ved brug af affaldsmateriale, indtil du udvikler en ”fornemmelse” for saven. Din save r det perfekte værktøj til geringsavning af hjørner som den, der er vist I FigurQ. Skitse 1 I FigurR viser en samling lavet med smigjusteringsmetoden. Den viste samling kan laves ved hjælp af en afmetoderne.

• Ved hjælp af smigjustering: - Smiget for de to plader er justeret til 45° for hver og giver et 90°hjørne. - Geringsarmen er låst I nul position, og smigjusteringen er låst ved45°. - Træet er placeret med den brede flade side imod bordet og det snævre hjørne imodanslaget.

• Ved hjælp af geringsjustering: - Det samme snit kan laves med geringskæring til højre og ventre med den brede overflade imodanslaget. Skæring af kantprofiler og andre rammer (Fig.R) Skitse 2 i FigurR viser en samling, der er lavet ved at indstille geringsarmen ved 45° til at gere de to plader sammen til at danne et 90° hjørne. Du laver denne type sammenføjning ved at indstille smigjusteringen til nul og geringsarmen til 45°. Anbring igen træet med den brede flade side imod bordet og det snævre hjørne imodanslaget. De to skitser i FigurR er kun for firesidede genstande. Når antallet af sider ændres, ændres også gerings- og smigvinklerne. Oversigten nedenfor angiver korrekte vinkler for mange forskellige former, idet der tages udgangspunkt i, at alle siderne har sammelængde.

ANTAL SIDER GERINGS- ELLER SMIGVINKEL

4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Til en form, der ikke vises i oversigten, brug følgende formular: 180° delt med antallet af sider svarer til geringen (´hvis materialet skæres vertikalt) eller til smigvinkel (hvis materialet skæresfladtliggende). Skæring af kombinerede geringsnit (Fig.S) Et kombineret geringsnit er et snit, der laves ved brug af en geringsvinkel og en smigvinkel på same tid. Det er denne type snit, der bruges til at lave rammer eller kasser med skrånende sider som den, der er vist i FigurS.

ADVARSEL: Hvis skærevinklen varierer fra snit til snit, kontrollér at smiglåsegrebet og geringslåsehåndtaget er korrekt låste. De skal være låste, efter der er foretaget nogen ændringer af smig ellergering. Oversigten vist nedenfor vil hjælpe dig med at vælge de korrekte smig- og geringsindstillinger for fælles kombineredegeringssnit.

• Vælg den ønskede vinkel A (Fig.S) på dit projekt og find denne vinkel på den passende bue ioversigten.

• Fra dette punkt følg oversigten lige ned for at finde den korrekte smigvinkel og lige over for at finde den korrektegeringsvinkel.

• Indstil din sav til de foreskrevne vinkler og foretag et par prøvesnit. Øv dig i at sætte de skårne stykkersammen. EksEMPEL: Du laver en 4-sidet kasse med 26° udvendige vinkler (vinkelA, Fig.S), ved at bruge den øverste højre bue. Find 26° på bueskalaen. Følg den horisontale gennemskårne linje til den ene af siderne for at få geringsvinkelindstillingen på saven (42°). Følg på same måde den vertikale gennemskårne linje til toppen eller bunden for at få smigvinkelindstillingen på saven (18°). Foretag altid prøvesnit på nogle stykker affaldstræ for at kontrollere indstillingerne påsaven. Indstil denne geringsvinkel på saven Vinkel på kassens side (vinkel "A") Indstil denne hældningsvinkel på saven Skæring af bundkantlister (Fig.J, T) For at udføre lige 90° snit anbringes træet imod anslaget og holdes på plads, som vist i FigurT. Tænd for saven og lad klingerne opnå fuld hastighed og sænk armen jævnt underskæringen. Skæring af bundkantlister fra 70 mm til 150 mm Højde vertikalt imod anslaget (Fig. J, T) BEMÆRk: Brug glidelåsegrebet

, vist i Figur J, ved skæring af bundkantlister fra 70 mm til 150 mm højde vertikalt imodanslaget. Anbring materialet som vist i FigurT. Alle snit skal laves på kantlisternes bagside vendt imod anslaget og med bunden af kantlisterne vendt imodbordet. Inde i hjørnet Uden for hjørnet Venstre side Venstre gering ved 45° Gem venstre snitside Højre gering ved 45° Gem venstre snitside Højre side Højre gering ved 45° Gem højre snitside Venstre gering ved 45° Gem højre snitside Materiale op til 150 mm kan skæres som beskrevet ovenfor. 7-sIDET kAssE FIRkAnTET kAssE 5-sIDET kAssE18 DANSK Før brug kontrollér omhyggeligt den øverst beskyttelsesskærm, den nederste beskyttelsesskærm og støvkanal for at fastslå, at de vil køre korrekt. Sørg for at skåQ, Rtøv eller partikler fra arbejdsemnet ikke blokerer en affunktionerne. I tilfælde af at fragmenter fra arbejdsemnet sidder fast mellem savklingen og beskyttelsesskærme, frakobl maskinen fra strømforsyningen og følg de instruktioner, der findes i afsnittet Ændring eller montering af savklingen. Fjern de fastklemte dele og genmontérsavklingen. Udrens med mellemrum al støv og alle træspåner fra rundt om OG UNDER fundamentet ogrotationsbordet. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Smøring Dette elektriske værktøj skal ikke smøresyderligere. VEDLIGEHOLDELSE Dit elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade skal du slukke for værktøjet og afbryde det fra strømkilden, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. Utilsigtet start kan medførekvæstelser. Skæring af kronekantlister (Fig. A1, U1, U2) Din geringssav er velegnet til opgaven med at skære kronekantlister. For korrekt tilpasningskal kronekantlister være kombineret geret sammen med stornøjagtighed. Din geringssav har specielt forhåndsindstillede låsepunkter ved 22,5°, 31,6° og 35,3° til venstre og højre for skæring af kronekantlister ved den korrekte vinkel og smigstophager ved 22,5° og 30° til venstre og højre. Der er også et mærke på smigskalaen

ved 33,9°. Skemaet nedenfor angiver de korrekte indstillinger for skæring afkronekantlister. BEMÆRK: Forprøve med affaldsmateriale er meget vigtig! Instruktioner om skæring af fladtliggende kronekantlister og brug af kombinerede funktioner (Fig. U1)

1. Kantlister skal ligge fladt med den brede bagoverflae nedad på

2. Anbring toppen af kantlisterne imod anslaget

Inde i hjørnet Uden for hjørnet Venstre side Venstre smig 30° Smigbordet indstillet til højre til 35,26° Gem venstre snitende Højre smig 30° Geringsbordet indstillet til højre til 35,26° Gem venstre snitende Højre side Højre smig 30° Geringsbord indstillet til venstre til 35,26° Gem højre snitende Venstre smig 30° Smigbordet indstillet til højre til 35,26° Gem højre snitende

4. Indstillingerne nedenfor er for kronekantlister med 52° vinkler øverst og

38° vinklernederst. Inde i hjørnet Uden for hjørnet Venstre side Venstre smig 33,9° Geringsbord indstillet til højre til 31,62° Gem venstre snitende Højre smig 33,9° Geringsbord indstillet til venstre til 31,62° Gem venstre snitende Højre side Højre smig 33,9° Geringsbord indstillet til højre til 31,62° Gem højre snitende Venstre smig 33,9° Smigbordet indstillet til højre til 31,62° Gem højre snitende Alternativ metode for skæring af kronekantlister Skæring af kantlister ved hjælp af denne metode kræver ikke et smigsnit. Sidste øjebliks ændringer af geringsvinklen kan laves uden at berøre smigvinklen. Når du støder på andre hjørner end 90°, kan saven hurtigt og let justeres tildem. Instruktioner for skæring af kantlister vinklet mellem anslaget og savfundamentet for alle snit (Fig. U2)

1. Anbring kantlisten på skrå, så bunden på kantlisten (den del der går

imod væggen, når den er installeret) vender imod anslaget

, og det øverste af kantlisten hviler på savbordet

2. De skråtstillede ”flader” bag på kantlisten skal hvile kvadratisk på

anslaget ogsavbordet. Inde i hjørnet Uden for hjørnet Venstre side Højre gering ved 45° Gem højre snitside Venstre gering ved 45° Gem højre snitside Højre side Venstre gering ved 45° Gem venstre snitside Højre gering ved 45° Gem venstre snitside Specielle snit

ADVARSEL: Lav aldrig nogen snit undtagen materialet er sikret på bordet og imodanslaget. Skæring i aluminium (Fig. V1, V2) ANVEND ALTID PASSENDE SAVKLINGE, LAVET SPECIELT TIL SKÆRING IALUMINIUM. Nogle arbejdsemner kan kræve brug af en holder eller fastspænding for at forhindre bevægelse under skæringen. Anbring materialet, så du skærer det tyndeste tværsnit som vist i FigurV1. FigurV2 illustrerer den forkerte måde på at skære disseekstruderinger. Brug en stang voks skæresmørelse ved skæring i aluminium. Anvend voksstangen direkte på savklingen

før skæring. Anvend aldrig voksstangen på en klinge i bevægelse. Voksen giver korrekt smøring og forhindrer, at spåner klæber sig fast tilklingen. Bøjet materiale (Fig. W1, W2) Ved skæring i bøjet materiale, anbring det altid som vist i FigurW1 og aldrig som vist i FigurW2. Ukorrekt anbringelse af materialet vil få klingen til atblokere. Skæring i plastikrør eller andre runde materialer Plastikrør kan let skæres med din sav. Det skal skæres som træ og VÆRE FASTSGJORT ELLER HOLDT FAST TIL ANSLAGET FOR AT FORHINDRE DET I AT RULLE. Dette er meget vigtigt ved udførelse afvinkelsnit. Fastspænding af lange materialer (Fig.X) En gang imellem vil du støde på et stykke træ, der er lidt for stort til at passeind under den laveste beskyttelsesskærm. Hvis dette sker, anbring din højre tommelfingere på beskyttelseskærmens overside

bruges til sikker fastgørelse af arbejdsemnet tilsavbordet. Hurtigudløsningsklamper: DWS5026-XJ Støvpose: DW7053-QZ (Fig. C) Udstyret med en lynlås til let tømning, vil støvposen

opfange størstedelen af det produceredesavstøv. Benholdere: DE7023-XJ, DE7033-XJ (Fig. D) Benholderen

bruges til montering af saven på enholder. sAVkLInGER: BRUG ALTID 250 mm SAVKLINGER MED 30 mm SPÆNDEHULLER HASTIGHEDSMÆRKNINGEN SKAL VÆRE MINDST 4000 O/MIN. Brug aldrig en klinge med en mindre diameter. Den vil ikke blive korrekt beskyttet. Brug kun tværsnitsklinger! Anvend ikke klinger designet for langsnitning, kombinationsklinger eller klinger med krogvinkler over 5°. kLInGEBEskRIVELsER

OPGAVE DIAMETER TÆNDER

Konstruktionssavklinger (tyndt savsnit med anti-skubbekant) Generelle formål 250 mm 40 Fine tværsnit 250 mm 60 Savklinger til træbearbejdning(giver jævne, rene snit) Fine tværsnit 250 mm 80 Ikke jernholdige metaller 250 mm 96 Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT , ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales af DeWALT

Kontakt forhandleren for yderligere oplysninger om korrekttilbehør. Rengøring af arbejdslys

• Fjern omhyggeligt savstøv og efterladenskaber fra arbejdslysets linser med en vatpind. Støvsamlinger kan blokere for arbejdslyset og forhindre det i at angive skærelinjenpræcist.

• Brug ALDRIG nogen former for opløsningsmidler, da de kan ødelæggelinserne.

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade. Abb. A1

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

4. Press lett ned på betjeningshåndtaket

den ikke beveger seg.

kan du la være påspindelen.

helt, kan du heve sagarmen. La bladet stoppe helt før du løfterarmen.
