BRUGSANVISNING DCS578 DEWALT

Fig. K Fig. L Fig. M

DanSk EF-Konformitetserklæring Maskindirektiv Ledningsfri rundsav DCS578, DCS579 DeWALT erklærer, at produkterne beskrevet under Tekniske data er udformet i overensstemmelse med: 2006/42/EF, EN62841-1:2015, EN62841-2-5:2014. Disse produkter overholder også direktivet 2014/30/EU og 2011/65/EU. Kontakt DeWALT på følgende adresse for yderligere oplysninger eller se bagsiden afmanualen. Undertegnede er ansvarlig for kompilering af den tekniske fil og udsteder denne erklæring på vegne af DeWALT

Markus Rompel Vicedirektør for Ingeniørarbejde, PTE-Europa DeWALT , Richard-Klinger-Strase 11, D-65510, Idstein, Tyskland

Vibrations- og/eller støjemissionsniveauet, der er angivet i dette vejledningsark, er målt i overensstemmelse med en standardiseret test, der er angivet i EN62841 og kan anvendes til at sammenligne et værktøj med et andet. Det kan anvendes til en foreløbigeksponeringsvurdering.

ADVARSEL: Det angivne vibrations- og/eller støjemissionsniveau repræsenterer værktøjets hovedanvendelsesområder. Hvis værktøjet anvendes til andre formål, med andet tilbehør eller vedligeholdes dårligt, kan vibrations- og/eller støjemissionen imidlertid variere. Det kan markant forøge eksponeringsniveauet over den samledearbejdsperiode. Et estimat af eksponeringsniveauet for vibration og/eller støj bør også tage højde for de gange, hvor der slukkes for værktøjet, eller når det kører, men ikke bruges til arbejde. Det kan markant mindske eksponeringsniveauet over den samledearbejdsperiode. Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens og/eller støjens effekter, som f.eks.: vedligehold værktøjet og tilbehør, hold hænderne varme (relevant ved vibration), organisering afarbejdsmønstre. 190mm / 184mm 54V LEDNINGSFRI RUNDSAV

DCS578, DCS579, DCS578-XE, DCS579-XE

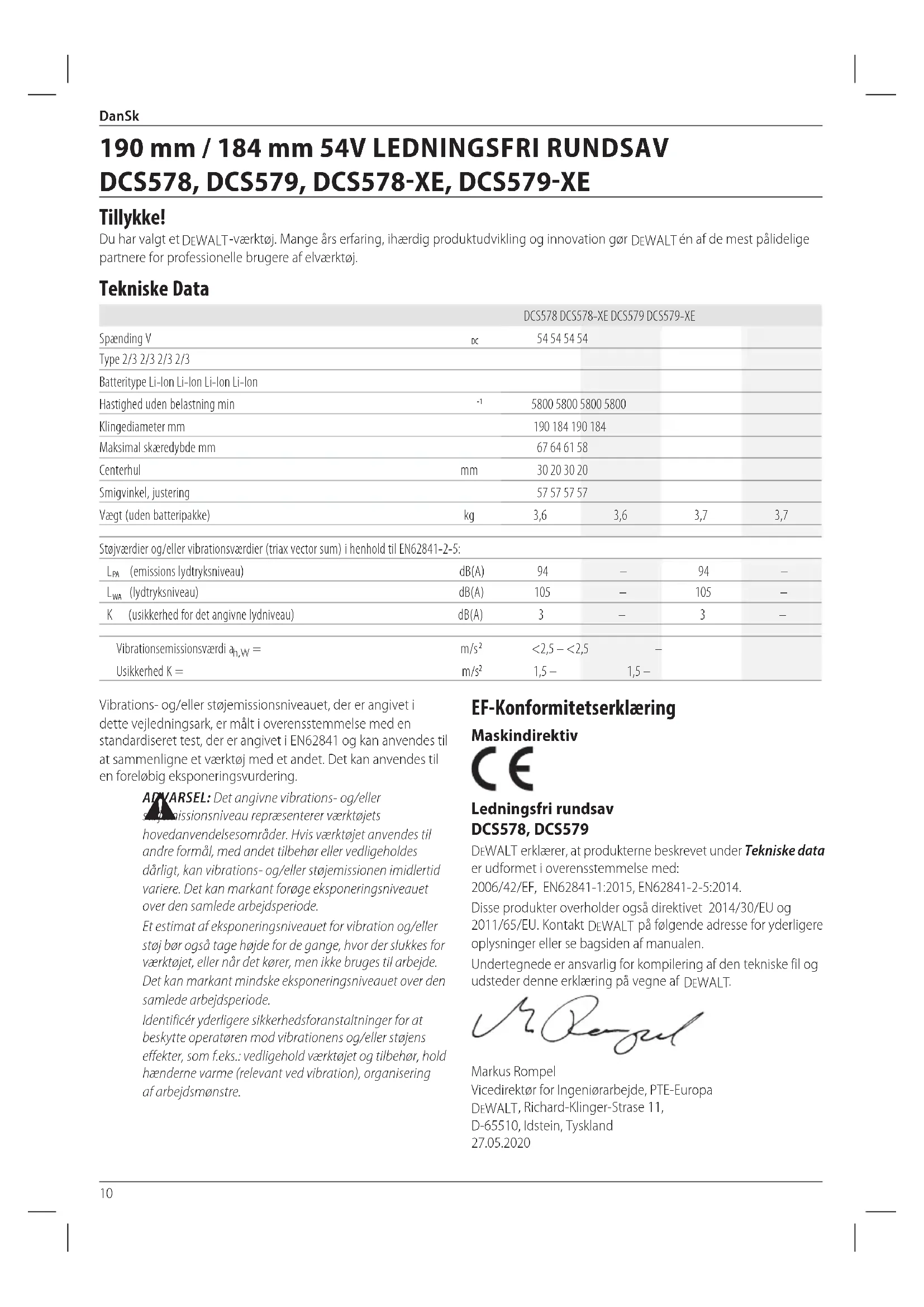

Tillykke! Du har valgt et DeWALT -værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DeWALT én af de mest pålidelige partnere for professionelle brugere afelværktøj. Tekniske Data

Maksimal skæredybde mm

Vægt (uden batteripakke) kg 3,6 3,6 3,7 3,7 Støjværdier og/eller vibrationsværdier (triax vector sum) i henhold til EN62841-2-5:

(lydtryksniveau) dB(A) 105 – 105 – K (usikkerhed for det angivne lydniveau) dB(A) 3 – 3 – Vibrationsemissionsværdi a h,W = m/s

1,5 – 1,5 – Dansk (oversat fra original brugsvejledning)11 DanSk ADVARSEL: Læs instruktionsvejledningen for at reducere risikoen forpersonskader. Definitioner: sikkerhedsretningslinjer Nedenstående definitioner beskriver sikkerhedsniveauet for hvert enkelt signalord. Læs vejledningen og vær opmærksom på dissesymboler.

Angiverbrandfare. Generelle sikkerhedsadvarsler for elværktøjer

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der følger med dette elværktøj. Manglende overholdelse af alle nedenstående instruktioner kan medføre elektrisk stød, brand og/eller alvorligpersonskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER TIL

SENERE BRUG Termen “elværktøj” i advarslerne refererer til dit elektroniske (ledning) eller batteribetjente (trådløse)elværktøj.

1) Sikkerhed i Arbejdsområdet

a ) Sørg for, at arbejdsområdet er rent og godt oplyst. Rodede eller mørke områder giver anledning tilulykker. b ) Undlad at benytte elektrisk værktøj i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Elværktøj danner gnister, der kan antænde støv ellerdampe. c ) Hold børn og omkringstående på afstand, når der anvendes elektrisk værktøj. Distraktioner kan medføre, at du misterkontrollen.

2) Elektrisk Sikkerhed

a ) Stik på elektrisk værktøj skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Undlad at bruge adapterstik sammen med jordforbundet elektrisk værktøj. Umodificerede stik og dertil passende stikkontakter reducerer risikoen for elektriskstød. b ) Undgå kropskontakt med jordforbundne overflader, såsom rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop erjordforbundet. c ) Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elektrisk værktøj, øges risikoen for elektriskstød. d ) Undlad at udsætte ledningen for overlast. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektriskstød. e ) Når elektrisk værktøj benyttes udendørs, skal der anvendes en forlængerledning, som er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektriskstød. f ) Hvis det ikke kan undgås at betjene et elektrisk værktøj i et fugtigt område, benyt en strømforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektriskstød.

3) Personlig Sikkerhed

a ) Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, når du benytter et elektrisk værktøj. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorligpersonskade. b ) Brug personligt sikkerhedsudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske, skridsikre sikerhedssko, sikkerhedshjelm eller høreværn, brugt når omstændighederne foreskriver det, reducerer omfanget afpersonskader. c ) Undgå utilsigtet start. Sørg for, at der er slukket for kontakten, inden værktøjet tilsluttes en strømkilde og/eller batterienhed, samles op eller bæres. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, når kontakten er tændt, giver det anledning tilulykker. Batterier Opladere/opladningstider (minutter) Kat # V

Vægt *Datakode 201811475B eller senere **Datakode 201536 eller senere12 DanSk d ) Fjern eventuelle justerings- eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller anden nøgle, der bliver siddende på en roterende del af elektrisk værktøj, kan give anledning tilpersonskade. e ) Undlad at række for langt. Hold hele tiden en god fodstilling og balance. Dette giver bedre kontrol af det elektriske værktøj, når uventede situationeropstår. f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj eller smykker. Hold dit hår og tøj væk fra dele i bevægelse. Løstsiddende tøj, smykker eller langt hår kan blive fanget i bevægeligedele. g ) Hvis der anvendes støvudsugnings- eller støvopsamlingsudstyr, skal dette tilsluttes og anvendes rigtigt. Anvendelse af støvopsamlingsudstyr kan begrænse farer forårsaget afstøv. h ) Lad ikke erfaringer fra hyppig brug af værktøjer medføre, at du bliver selvtilfreds og ignorerer sikkerhedsprincipperne for værktøjerne. En skødesløs handling kan forårsage alvorlig skade i en brøkdel af etsekund.

4) Anvendelse og Vedligeholdelse af

Elektrisk Værktøj a ) Undlad at bruge magt over for det elektriske værktøj. Brug det værktøj, der er bedst egnet til det arbejde, der skal udføres. Værktøjet vil klare opgaven bedre og mere sikkert med den ydelse, som det er beregnettil. b ) Undlad at benytte elektrisk værktøj, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan kontrolleres med kontakten, er farligt og skalrepareres. c ) Træk stikket ud af stikkontakten og/eller batterienheden, hvis aftagelig, fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes, eller det stilles til opbevaring. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at værktøjet startesutilsigtet. d ) Opbevar elektrisk værktøj uden for rækkevidde af børn, og tillad ikke personer, som ikke er bekendt med dette elektriske værktøj eller disse instruktioner, at betjene værktøjet. Elektrisk værktøj er farligt i hænderne på personer, som ikke er instrueret i brugenderaf. e ) Vedligehold elværktøjer og tilbehør. Undersøg om bevægelige dele sidder skævt, binder eller er gået itu såvel som andre forhold, der kan påvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af dårligt vedligeholdtværktøj. f ) Hold skæreværktøj skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter har mindre tilbøjelighed til at binde og er lettere atstyre. g ) Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af elektrisk værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farligsituation. h ) Hold håndtag og håndtagsflader tørre, rene og fri for olie og smørelse. Glatte håndtag og gribeflader giver ikke mulighed for sikker håndtering og styring af værktøjet i uventedesituationer.

5) Anvendelse og Vedligeholdelse af Batteri

a ) Må kun genoplades med den oplader, som er angivet af fabrikanten. En oplader, der er beregnet til en bestemt type batteripakke, kan udgøre en brandrisiko, hvis den bruges med en anden typebatteripakke. b ) Brug kun elektrisk værktøj med de batteripakker, der er beregnet til hver enkelt type. Brug af andre batteripakker kan skabe risiko for personskade ogbrand. c ) Når en batteripakke ikke er i brug, skal den holdes borte fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, der kan danne forbindelse mellem to elektriske kontaktflader. Kortslutninger mellem batterikontakter kan forårsage forbrænding ellerbrand. d ) Hvis en batteripakke udsættes for overlast, kan der sive væske ud. Undgå kontakt. Hvis væsken berøres ved et tilfælde, skal der skylles med masser af vand. Hvis der kommer væske i øjnene, skal der desuden søges lægehjælp. Batterivæske kan forårsage irritation ellerforbrænding. e ) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd og resultere i brand, eksplosion eller risiko forskader. f ) Udsæt ikke en batteripakke eller et værktøj for ild eller meget varme temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan medføre eneksplosion. g ) Følg alle opladningsinstruktionerne og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er anført i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det specificerede område kan beskadige batteriet og øge risikoen forbrand.

a ) Elektrisk værktøj skal serviceres af en kvalificeret servicetekniker, som udelukende benytter identiske reservedele. Derved sikres det, at værktøjets driftssikkerhedopretholdes. b ) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriseredeserviceudbydere. Yderligere særlige sikkerhedsregler Skæreprocedurer a ) FARE: Hold hænderne væk fra skærefeltet og klingen. Hold den anden hånd på hjælpehåndtaget eller motorhuset. Hvis begge hænder holder saven, kan de ikke skæres afklingen.13 DanSk b ) Ræk ikke ned under arbejdsemnet. Afskærmningen kan ikke beskytte dig mod klingen underarbejdsemnet. c ) Justér skæredybden til arbejdsemnets tykkelse. Mindre end en fuld tand af klingetænderne skal være synlig underarbejdsemnet. d ) Hold aldrig det arbejdsemne, der skal skæres i dine hænder eller på tværs af din ben under skæring. Det er vigtigt at støtte arbejdsemnet ordentligt for at undgå, at kroppen udsættes for arbejdsemnet, at klingen binder, eller at man misterkontrollen. e ) Hold kun fast i det elektriske værktøj på de isolerede håndtagsflader, når der skal saves i emner, hvor skæreværktøjet kan berøre skjulte ledninger. Hvis skæreværktøjet kommer i kontakt med en strømførende ledning, vil blotlagte metaldele på elværktøjet blive strømførende og give stød tilbrugeren. f ) Ved kløvning skal der altid bruges et kløvningshegn eller en ligekantet skinne. Dette forbedrer snittets nøjagtighed og mindsker risikoen for, at klingenbinder. g ) Brug altid klinger, hvis dornhuller har den rigtige størrelse og form (diamantformede i stedet for runde). Klinger, der ikke passer til savens monteringssystem, vil køre ekscentrisk og medføre, at man misterkontrollen. h ) Brug aldrig beskadigede eller forkerte klingepakninger eller bolte. Klingepakningerne og bolten er specialfremstillet til din sav, til optimal ydelse og sikkerbrug. Yderligere særlige sikkerhedsregler Årsager til tilbageslag og relateredeadvarsler

• Tilbageslag er en pludselig reaktion på en indeklemt, bundet eller forkert indstillet savklinge, der medfører, at en sav ude af kontrol løftes op og ud af arbejdsemnet mod operatøren;

• Når klingen er indeklemt eller bundet, fordi savsnittet lukker om klingen, stopper klingen, og motoren reagerer ved hurtigt at skubbe værktøjet tilbage mod operatøren;

• Hvis klingen bliver forvredet eller sætter sig skævt i snittet, kan tænderne i bagenden af klingen grave sig ned i træets overflade, så klingen springer ud af savsnittet og tilbage modoperatøren. Tilbageslag forekommer ved fejlagtig anvendelse af saven og/eller under uhensigtsmæssige arbejdsprocesser eller arbejdsbetingelser, og kan undgås når følgende forholdsregler overholdes: a ) Hold godt fast i saven med begge hænder og hold dine arme på en sådan måde, at de er klar til at modstå tilbageslag. Anbring din krop på den ene eller den anden side af klingen, men ikke i lige linje med klingen. Tilbageslag kan få saven til at springe tilbage, men tilbagespringskræfter kan styres af operatøren, hvis passende forholdsreglertræffes. b ) Hvis klingen binder, eller hvis skærearbejdet skal afbrydes, slippes aftrækkeren og saven holdes stille i materialet, indtil klingen står helt stille. Forsøg aldrig at fjerne saven fra arbejdsemnet eller trække saven bagud med klingen i bevægelse. Det kan medføre tilbageslag. Find årsagen til at klingen binder, og foretag de nødvendigeændringer. c ) Når en sav startes op igen i arbejdsemnet, skal savklingen centreres i snittet, og det skal kontrolleres, at savtænderne ikke har sat sig fast i materialet. Hvis savklingen binder, kan den bevæge sig opad eller slå tilbage fra arbejdsemnet, når værktøjet startes påny. d ) Sørg for tilstrækkelig støtte til store paneler for at mindske risikoen for, at klingen indeklemmes og slår tilbage. Større plader kommer til at hænge på grund af deres egen vægt. Panelet skal understøttes på begge sider, tæt på skærelinjen og tæt påkanterne. e ) Brug ikke sløve eller beskadigede klinger. Uskarpe eller forkert monterede klinger giver et snævert savsnit med for stor friktion, klingebinding ogtilbageslag. f ) Låsehåndtagene til justering af klingedybde og smigvinkel skal være stramme og fastgjort, før der skæres. Hvis klingejusteringen rykker sig under skærearbejdet, kan det medføre binding ogtilbageslag. g ) Udvis ekstra forsigtighed ved udførelse af et “dyksnit” i eksisterende vægge og andre “blinde” områder. Hvis klingen stikker ud gennem materialet, kan den skære i genstande, der kan forårsagetilbageslag. Sikkerhedsinstruktioner til save med pendulklingeafskærmning a ) Kontroller først, at den nederste beskyttelseskappe lukker korrekt, hver gang maskinen skal bruges. Anvend aldrig saven, hvis den nederste beskyttelseskappe ikke kan bevæges frit og ikke lukker sig øjeblikkeligt. Den nederste beskyttelseskappe må aldrig klemmes eller bindes fast i åbnet stilling.Hvis saven falder ned ved et uheld, kan den nederste beskyttelseskappe blive bøjet. Åbn beskyttelseskappen med tilbagetrækshåndtaget og overbevis Dem om, at den kan bevæges frit og hverken berører savklingen eller andre dele ved alle skærevinkler og -dybder. b ) Kontroller af fjedrene til den nederste beskyttelseskappe fungerer ordentligt. Få udført service på maskinen, før den bruges igen, hvis beskyttelseskappen og fjederen ikke fungerer korrekt. Den nederste beskyttelseskappe kan gå trægt, hvis der er beskadigede dele, klæbrige rester eller større spånaflejringer ikappen. c ) Den nederste beskyttelseskappe må kun åbnes manuelt i forbindelse med specielle snit, f.eks. „dyk – og vinkelsnit”. Åbn den nederste beskyttelseskappe med tilbagetrækshåndtaget og slip håndtaget igen, så snart savklingen er trængt ned i arbejdsemnet. Ved alle andre former for savning skal den nederste beskyttelseskappe fungereautomatisk. d ) Læg aldrig saven fra Dem på et arbejdsbord eller på jorden, uden at den nederste beskyttelseskappe14 DanSk dækker savklingen. En ubeskyttet savklinge med efterløb vil få saven til at flytte sig baglæns og vil save i alting, der kommer i vejen for den. Derfor er det vigtigt at holde øje med savensefterløbstid. Yderligere sikkerhedsinstruktioner tilrundsave

• Bær høreværn. Udsættelse for støj kan føre til tab afhøreevne.

• Bær en støvmaske. Udsættelse for støvpartikler kan give vejrtrækningsproblemer og eventueltpersonskade.

• Undlad at bruge klinger med større eller mindre diameter end anbefalet. Den rette klingekapacitet opnås ved at se de tekniske data. Brug kun de klinger, der er angivet i denne vejledning, jf. EN847-1.

• Brug kun savklinger, der er mærket med en hastighed lig med eller højere end hastigheden angivet påværktøjet.

• Brug aldrig slibendeafskæringsskiver.

• Anvend ikkevandfødningstilbehør.

• Brug klemmer eller en anden praktisk måde på at sikre og understøtte arbejdsemnet til et stabilt underlag. Hvis du holder fast i arbejdsemnet med din hånd eller krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen overdet. Restrisici På trods af overholdelsen af de relevante sikkerhedsregler og brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Risiko for personskade som følge af flyvendepartikler.

• Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt underbetjening.

• Risiko for personskade som følge af forlængetbrug.

GEM DISSE INSTRUKTIONER

Opladere DeWALT opladere kræver ingen justering og er designet til at være så brugervenlige sommuligt. Elektrisk sikkerhed Den elektriske motor er konstrueret til bare én spænding. Kontrollér altid, at batteripakken svarer til spændingen på mærkepladen. Kontrollér også, at spændingen på din oplader svarer til din el-netspænding. Din DeWALT -oplader er dobbeltisoleret i overensstemmelse med EN60335. Derfor kræves der ingenjordledning. Hvis forsyningsledningen er beskadiget, må den kun udskiftes af DeWALT eller en autoriseretserviceorganisation. Brug af forlængerledning Der bør ikke benyttes en forlængerledning, medmindre det er absolut nødvendigt. Brug en godkendt forlængerledning, der er egnet til strømforsyningen til din oplader (se Tekniske data). Den minimale lederstørrelse er 1mm

; den maksimale længde er 30m. Ved brug af en kabeltromle skal kablet altid rulles heltud. Vigtig sikkerhedsvejledning for alle batteriopladere GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere se Tekniske data).

• Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken ogproduktet.

ADVARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Det kan resultere i et elektriskchok.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger medudstyret. BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld, aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, når der ikke er indsat en batteripakke. Tag stikket til opladeren ud før forsøg på at rengøreden.

• Forsøg ALDRIG at oplade batteripakken med andre opladere end dem, der er omtalt i denne manual. Opladeren og batteripakken er specielt designet til at arbejdesammen.

• Disse opladere er ikke beregnet til anden brug end opladning af DeWALT genopladelige batterier. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Udsæt ikke opladeren for regn ellersne.

• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket ogledningen.

• Sørg for at ledningen er placeret, så den ikke bliver trådt på, snublet over eller på anden måde bliver genstand for skader ellerbelastning.

• Anvend kun en forlængerledning, når det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriskestød.

• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder.15 DANSK Opladeren ventileres gennem huller i toppen og bunden afhuset.

• Brug ikke opladeren, hvis ledningen eller stikket er beskadiget—få dem omgåendeudskiftet.

• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseretværksted.

• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød ellerbrand.

• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhverrisiko.

• Tag stikket til opladeren ud af kontakten før forsøg på nogen form for rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere dennerisiko.

• Forsøg ALDRIG at tilslutte 2 opladere tilhinanden.

• Opladeren er designet til at køre på standard 230V husholdningsstrøm. Forsøg ikke at bruge den med en anden strømstyrke. Dette gælder ikke for opladere tilkøretøjer. Opladning af et batteri (Fig. A)

1. Tilslut opladeren til en passende stikkontakt før

batteripakken sættesi.

2. Indsæt batteripakken

i opladeren og kontrollér, at pakken sidder godt fast i opladeren. Det røde (opladnings) lys vil blinke hele tiden og angive, at opladningsprocessen erstartet.

3. Når opladningen er færdig, vil det blive angivet af den røde

lampe, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i opladeren. Skub batteriets udløserknap

på batteripakken for at udtagebatteripakken. BEMÆRK: For at sikre maksimal ydeevne og levetid for li-Ion batteripakker skal batteripakken lades helt op, før den anvendes førstegang. Betjening af oplader Se indikatorerne nedenfor for batteripakkensopladestatus. Ladeindikatorer oplader fuldt opladet forsinkelse ved varmt/koldt batteri*

• Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteriet har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptageopladningsproceduren. Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte atlyse. BEMÆRK: Dette kan også betyde et problem medopladeren. Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blivekontrolleret. Varm/kold pakkeforsinkelse Når opladeren sporer et batteri, der er for varmt eller for koldt, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimalbatterilevetid. En kold batteripakke vil oplade med en langsommere hastighed end en varm batteripakke. Batteripakken vil oplade ved den lavere hastighed gennem hele opladningscyklussen og vil ikke vende tilbage til maksimal opladningshastighed, selvom batterietvarmer. DCB118 opladeren er udstyret med en intern blæser designet til at nedkøle batteripakken. Blæseren tændes automatisk, når batteripakken trænger til at blive afkølet. Brug aldrig opladeren, hvis blæseren ikke virker korrekt, eller hvis blæseråbningerne er blokerede. Tillad ikke at fremmedlegemer trænger ind iopladeren. Elektronisk beskyttelsessystem XR Li-Ion værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteriet imod overbelastning, overopvarmning eller dybafladning. Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring li-ion batteriet på opladeren, indtil det er heltopladet. Vægmontering Disse opladere er designet til montering på en væg, eller til at stå oprejst på et bord eller en arbejdsflade. Hvis vægmontering anbring opladeren inden for rækkevidde af en stikkontakt og på afstand af et hjørne eller andre forhindringer, der kan hindre luftstrømmen. Brug bagsiden af opladeren som skabelon for placering af monteringsskruerne på væggen. Monter opladeren sikkert ved hjælp af gipsskruer (købes separat) mindst 25,4mm langemed en skruehoveddiameter på 7–9mm, skrues ind i træ til en optimal dybde, der efterlader ca. 5,5mm af skruen blotlagt. Ret hullerne på bagsiden af opladeren ind efter de blotlagte skruer og skru dem helt ind ihullerne. Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Tag stikket til opladeren ud af kontakten før rengøring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke-metallisk børste. Brug ikke vand eller andre rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet i envæske. Batteripakke Vigtig sikkerhedsvejledning for alle batteripakker Sørg for at oplyse katalognummer og spænding ved bestilling af nyebatteripakker.16 DANSK Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevneopladningsprocedure.

LÆS ALLE INSTRUKTIONER

• Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv ellerdampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medførepersonskader.

• Oplad kun batteripakker i DeWALT opladere.

• Sprøjt IKKE på den eller nedsænk den i vand eller andrevæsker.

• Opbevar eller brug ikke værktøjet og batteripakken på steder, hvor temperaturen falder til under 4˚C (34˚F) (som f.eks. skure udenfor eller metalbygninger om vinteren) eller når eller overstiger 40˚C (104˚F) (som f.eks. skure udenfor eller metalbygninger omsommeren).

• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt. Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater oglithiumsalte.

• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomernevedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udsættes for gnister eller åbenild.

ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren forgenanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøglerosv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil overflade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan letvæltes. Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis batteripolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage enkortslutning. BEMÆRK: Lithium-ion-batterier bør ikke lægges i indchecketbagage. DeWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN’s anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om tests og kriterier for transport af farligtgods. I de fleste tilfælde vil afsendelsen af en DeWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DeWALT , at man ikke sender litium- ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watttimer. Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- ogdokumentationskrav. Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældenderegulativer. Transport af FLEXVOLT

batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri. Transportfunktion: Når dækslet er fastgjort til FLEXVOLT

batteriet, er batteriet i transportfunktion. Behold dækslet tilforsendelse.17 DanSk Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watttimer. Eksempelvis kan transport Eksempel på mærkning af anvendelses- og transportlabel Wh ydelsen angive 3x36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri). Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke

udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er ibrug.

2. For langtids opbevaring anbefales det at opbevare en fuldt

opladet batteripakke et køligt, tørt sted uden for opladeren for optimaleresultater. BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades førbrug. Mærkater på oplader og batteripakke Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer: Læs brugsvejledningen førbrug. Se Tekniske data vedrørendeopladningstid. Berør aldrig kontaktflader med strømførendegenstande. Beskadigede batteripakker må ikkeoplades. Må ikke udsættes for vand. Defekte ledninger skal udskiftesomgående. Oplad kun mellem 4 ˚C og 40 ˚C. Kun til indendørsbrug. Tag hensyn til miljøet ved bortskaffelse afbatteripakken. Oplad kun DeWALT batteripakker med de specielle DeWALT opladere. Opladning af andre typer batteripakker end de specielle DeWALT

batterier med en DeWALT oplader, kan få dem til at sprænges eller føre til andre farligesituationer. Destruér ikkebatteripakken. ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer). TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3batterier på 36 watt timer). Batteritype DCS578 og DCS579 bruger et batteri på 54volt. Disse batteripakker kan bruges: DCB546, DCB547, DCB548. Se Tekniske data for flereinformationer. Pakkens indhold Pakken indeholder: 1 Rundsav 1 Cirkulær savklinge 1 Klingeskruenøgle 1 Parallelanslag 1 Støvudsugningstud 1 Oplader (kun T modeller) 1 Li-ion batteripakke (T1 model) 2 Li-ion batteripakker (T2 model) 3 Li-ion batteripakker (T3 model) 1 Brugsvejledning BEMÆRk: Batteripakker, opladere og værktøjskasser følger ikke med N-modeller. Batteripakker og opladere følger ikke med NT-modeller. B-modeller omfatter Bluetooth®-batteripakker. BEMÆRk: Bluetooth®-mærket og -logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al brug af sådanne mærker af DeWALT er under licens. Andre varemærker og handelsnavne tilhører deres respektiveejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået undertransport.

• Tag dig tid til at læse denne vejledning grundigt og forstå den førbetjening. Mærkning på værktøjet Følgende piktogrammer er vist på værktøjet: Læs brugsvejledningen førbrug. Bærhøreværn. Brugøjeværn.18 DanSk Synlig stråling Kig ikke ind ilyset. Datokodeposition (Fig. H) Datokoden

, der også inkluderer produktionsåret, er tryk påhuset. Eksempel: 2020 XX XX Produktionsår Beskrivelse (Fig. A, H)

ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen dele deraf. Det kan medføre materiale- ellerpersonskade.

Udløser kontaktens startspærreknap

Spærkrog (Inkluderet med nogle modeller)

Nederste klinges beskyttelsesskærm

Klingens fastspændingsskrue

Nederste beskyttelsesskærmsgreb

Øverste klinges beskyttelsesskærm

Justering af skinne (0° skæring)

Justering af skinne (1–45° smigskæring)

Brændstofmålerknap (på batteripakke) Tilsigtet Brug Disse kraftige rundsave er designet til professionelle trækskæringsopgaver. Skær ikke i metal, plast, beton, murværk eller fibercement materialer. MÅ IkkEanvendes sammen med vandfødningstilbehør. MÅ IkkE anvendes sammen med slibehjul eller klinger. MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker ellergasser. Disse kraftige save er professionelleelværktøjer. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj. LaD IkkE børn komme i kontakt med værktøjet. Overvågning er påkrævet, når uerfarne brugere anvender detteværktøj.

• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps; mangel på erfaringer, viden eller færdigheder, medmindre de er under overvågning af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med detteprodukt.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser.

ADVARSEL: Anvend kun DeWALT -batteripakker og -opladere. Indsættelse og fjernelse af batteripakken fra værktøjet (Fig. A) BEMÆRk: For de bedste resultater kontrollér at batteripakken

er fuldtopladet. Sådan installeres batteripakken i værktøjets håndtag

ind efter rillerne inde i håndtaget (Fig.A).

2. Skub den ind i håndtaget, indtil batteripakken sidder godt

fast i værktøjet og kontrollér, at den ikke river sigløs. Sådan fjernes batteripakken fra værktøjet

1. Tryk på udløserknappen

og træk batteripakken ud fra værktøjetshåndtag.

2. Isæt batteripakken i opladeren som beskrevet i

opladerafsnittet i dennevejledning. Batteripakker til brændstofmåler (Fig. A) Nogle DeWALT batteripakker indeholder en brændstofmåler, som består af tre grønne LED lys, som angiver niveauet for den resterende opladning ibatteripakken. Du aktiverer brændstofmåleren ved at trykke på og holde brændstofmålerknappen

nede. En kombination af de tre grønne LED lys vil lyse og angive niveauet for den resterende opladning. Når niveauet for opladning i batteriet ligger under den brugbare grænse, lyser brændstofmåleren ikke, og batteriet skalgenoplades. BEMÆRk: Brændstofmåleren giver kun en indikation af den opladning, der resterer i batteripakken. Den angiver ikke værktøjets funktionalitet og er underlagt variation baseret på produktkomponenter, temperatur ogslutbrugeranvendelse. Udskiftning af klinger Sådan installeres klingen (Fig.B–E)

2. Træk ved hjælp af den nederste beskyttelsesskærm

den nederste klinges beskyttelsesskærm

tilbage og anbring klingen på savspindlen imod den indvendige klemskive

og kontrollerat klingen drejer i den rigtige retning (retningen på rotationspilen på savklingen og tanden skal pege i den samme retning som retningen på rotationspilen på saven). Gå ikke ud fra at det trykte på klingen altid vil vende imod dig, når klingen er korrekt monteret. Når du trækker den nederste klingebeskyttelsesskærm tilbage for at montere klingen, kontrollér tilstanden og betjeningen af den nederste klingebeskyttelsesskærm for at sikre, at den virker19 DANSK korrekt. Kontrollér at den kan bevæges frit og ikke rører ved klingen eller andre dele, i alle hjørner og dybder afsnittet.

3. Sæt den udvendige klemskive

4. Skru klingens fastspændingsskrue

ind i savspindlen med hånden (skruen har højre håndsgevind og skal drejes med uret for at blive spændt).

mens savspindlen drejes med klingeskruenøglen

6. Spænd klingens fastspændingsskrue stramt

medklingeskruenøglen. BEMÆRK: Aktivér aldrig klingelåsen, mens saven kører, eller forsøg at stoppe værktøjet. Start aldrig saven, mens klingelåsen er aktiveret. Resultatet vil være alvorlig beskadigelse af dinsav. Sådan udskiftes klingen (Fig.B–E)

2. Du løsner klingens fastspændingsskrue

og dreje savspindlen med klingeskruenøglen

, anbragt under batterirummet, indtil klingelåsen falder i hak, og klingen stopper med at dreje rundt. Med klingelåsen aktiveret drej klingens fastspændingsskrue mod uret med klingeskruenøglen(skruen har højre gevind skal drejes mod uret for at blive løsnet).

3. Fjern kun klingens fastspændingsskrue

og den udvendige klemskive

beskyttelsesskærmen eller i klemskiveområdet og kontrollér betjeningen af den nederste klinges beskyttelsesskærm som tidligere forklaret. Smør ikke detteområde.

5. Vælg den rigtige klinge til opgaven (se Klinger). Anvend

altid klinger med den korrekte størrelse (diameter) med den rigtige størrelse og form på det midterste hul for montering på savspindlen. Sørg altid for at den maksimalt anbefalede hastighed (o/min) på savklingen opfylder eller overstiger savens hastighed (o/min).

ADVARSEL: Den nederste klinges beskyttelsesskærm er en sikkerhedsfunktion, som nedsætter risikoen for alvorlig personskade. Anvend aldrig saven, hvis den nederste beskyttelsesskærm mangler, er beskadiget, forkert monteret eller ikke virker korrekt. Stol ikke på at den nederste klinges beskyttelsesskærm vil beskytte dig under alle omstændigheder. Din sikkerhed afhænger af de følgende advarsler og forholdsregler lige såvel som korrekt betjening af saven. Kontrollér at den nederste klinges beskyttelsesskærm er ordentligt lukket før hver anvendelse. Hvis den nederste klinges sikkerhedsskærm mangler eller ikke virker korrekt, skal du få saven undersøgt, før du bruger den. For at sikre produktsikkerhed og -pålidelighed skal reparationer, vedligeholdelse og justeringer udføres af et autoriseret serviceværksted eller en anden kvalificeret serviceorganisation, som altid bruger identiskeudskiftningsdele. Kontrol af den nederste beskyttelsesskærm (Fig.A)

1. Slå værktøjet fra og frakobl det frastrømkilden.

2. Drej det nederste beskyttelsesskærmsgreb

3. Slip grebet og iagttag, at beskyttelsesskærmen

vender tilbage til helt lukketposition. Værktøjet skal efterses af et kvalificeret serviceværksted, hvis det:

• ikke vender tilbage til helt lukket position,

• bevæger sig springende eller langsomt eller

• kommer i kontakt med klingen eller nogen del af værktøjet i alle vinkler ogskæredybder. Klinger

ADVARSEL: For at minimere risikoen for øjenskader, bær altid beskyttelsesbriller. Karbid er et hårdt, men sprødt materiale. Fremmedlegemer i arbejdsemnet som fx ledninger eller negle kan få spidserne til at revne eller knække. Arbejd kun med saven, når den korrekte savklinges beskyttelsesskærm er på plads. Montér klingen korrekt med passende rotation før brug og anvend altid en ren, skarpklinge.

ADVARSEL: Skær ikke i metal, plast, beton, murværk eller fibercement materialer med dennesav. 190 mm Diameter Opgave Tænder Hurtigt langsnit 18 Langsnit 24 Generelle formål 40 184 mm Diameter Opgave Tænder Langsnit 24 Generelle formål 36 Finish 60 Hvis du har brug for assistance vedrørende klinger, kontakt din lokale D eWALT forhandler. Tilbageslag Tilbageslag er en omgående reaktion på en savklinge, der er blokeret, binder eller sidder skævt, og medfører en ukontrolleret sav, som kører ud og ind af arbejdsemnet imod operatøren. Når klingen er blokeret eller binder stramt, når skæringen lukker sammen, standser klingen, og motorreaktionen driver hurtigt enheden tilbage imod operatøren. Hvis klingen bliver forvredet eller skævvredet i savsnittet, kan tænderne på det20 DANSK bagerste hjørne af klingen grave ind i materialets overflade og medføre, at klingen arbejder sig op af snittet og springer tilbage imodoperatøren. Tilbageslag er en omgående reaktion på en savklinge, der er blokeret, binder eller sidder skævt, og medfører en ukontrolleret sav, som kører ud og ind af arbejdsemnet imodoperatøren.

1. UKORREKT UNDERSTØTNING AF ARBEJDSEMNE

FIG.X a. Hængende eller ukorrekt løft af afskæringsstykket kan medføre klemning af klingen og føre til tilbageslag (Fig.X). b. Skæring gennem materiale der kun er understøttet i enderne kan forårsage tilbageslag. Når materialet svækkes, synker det og lukket indsnittet og binder klingen (Fig.X). c. Afskæring af et fritbærende eller udhængende stykke materiale fra bunden og op i en lodret retning, kan forårsage tilbageslag. Det faldende afskæringsstykke kan klemmeklingen. d. Afskæring af lange, smalle bånd kan forårsage tilbageslag. Afskæring af bånd kan synke eller vride og kan lukke indsnittet og klemmeklingen. e. Blokering af den nederste beskyttelsesskærm på en overflade under det materiale, der skæres, kan midlertidigt nedsætte operatørens kontrol. Saven kan delvist løftes ud af snittet og dermed øge risikoen for vridning afklingen.

2. UKORREKT INDSTILLING AF SKÆREDYBDE PÅ SAVEN

FIG. H For at lave det mest effektive snit skal klingen kun lige stikke så langt frem, at en tand afdækkes som vist i FigurH. Dette gør det muligt for skoen at understøtte klingen og minimere drejning og klemning i materialet. Se afsnittet med titlen Justering afskæredybde.

3. VRIDNING AF KLINGE FEJLJUSTERING AF SNIT

a. Hårdere tryk kan med medføre vridning afklingen. b. Hvis du prøver at dreje saven i snittet (forsøger at gå tilbage på den afmærkede linje) kan medføre vridning afklingen. c. Hvis du rækker for langt eller betjener saven med dårlig kropskontrol (ikke er i balance), kan det medføre vridning afklingen. d. Ændring af håndgreb eller kropsposition under skæring kan medføre vridning afklingen. e. Drejning af saven for at fritlægge klingen kan medførevridning.

4. ANVENDELSE AF SLØVE ELLER SNAVSEDE KLINGER

Sløve klinger forårsager øget belastning af saven. Som kompensation vil en operatør normalt trykke hårdere, hvilket belaster enheden yderligere og fremmer vridning af klingen i indsnittet. Slidte klinger kan også have en utilstrækkelig kropsfrigang, hvilket øger risikoen for binding og øgetbelastning.

Saven skal bringes op til fuld driftshastighed, før du starter på et snit eller genstarter et snit, efter enheden har været stoppet med klingen i indsnittet. Hvis du ikke gør det, kan resultatet blive motorstop ellertilbageslag. Alle andre forhold, som kunne forårsage klemning, binding, vridning eller fejljustering af klingen, kan forårsage tilbageslag. Se afsnittene Ekstra sikkerhedsinstruktioner for alle save og Klinger for procedurer og teknikker, som vil minimere risikoen fortilbageslag. Justering af skæredybde (Fig.F–H)

2. Du opnår den korrekte skæredybde ved at rette det

passende mærke på dybdejusteringsremmen

på øverste klingensbeskyttelsesskærm.

3. Spænddybdejusteringsgrebet.

4. For den mest effektive skærehandling ved hjælp af en

savklinge i hårdtmetal, indstil dybdejusteringen, således at omkring halvdelen af en tand projekteres under overfladen på det træ, der skalskæres.

5. I FigurH vises en metode til at kontrollere den korrekte

skæredybde. Læg et stykke af det materiale, som du planlægger at save i, langs med klingen som vist i figuren og iagttag hvor meget tanden projekterer undermaterialet. Justering af dybdejusteringsgrebet (Fig.G) Det kan være en fordel at justere dybdejusteringsgrebet

Den kan løsne sig med tiden og ramme fundamentspladen førfastspænding. Sådan strammes grebet:

2. Justér dybdejusteringsgrebet ved at dreje det i den ønskede

retning ca. 1/8omdrejning.

3. Spænd igenmøtrik.

kan justeres mellem 0° og 57°. Du kan opnå større nøjagtighed ved skæring ved at bruge de fine justeringsafmærkninger, der findes på drejetapbeslaget

2. Vip fundamentspladen til den ønskede vinkel ved at

ind efter det ønskede mærke på drejetapbeslaget

3. Sænk smigjusteringsgrebet for at spænde detigen.

Smigstop (Fig.I) DCS578 og DCS579 er udstyrede med en smigstopfunktion. Når du vipper fundamentspladen, vil du høre et klik og mærke, at fundamentspladen stopper ved både 22,5 og 45 grader. Hvis ingen af disse er den ønskede vinkel, spænd igen grebet

ved at sænke det. Hvis du ønsker en anden vinkel, fortsæt med at vippe fundamentspladen, indtil grovsmigmarkøren

rettes ind efter det ønskedemærke.21 DanSk Skærelængdeindikator (Fig.J) Mærkerne på siden af fundamentspladen

viser længden af den kærv, der blev skåret i materialet ved den fulde skæredybde. Mærkerne findes i trin på 5mm. Montering og justering af den parallelle afskærmning (Fig.K) Den parallelle afskærmning

bruges til at skære parallelt op til hjørnet påarbejdsemnet. Montering

2. Indsæt den parallelle afskærmning

til den ønskede bredde. Justeringen kan aflæses på skalaen forparallelanslaget.

Montering af støvopsamlings- åbningen (Fig.A,F,L) Din DCS578/DCS579 rundsav er forsynet med en støvopsamlings-åbning. Sådan installeres støvopsamlings- åbningen

3. Ret venstre halvdel af støvopsamlingsåbningen

som vist. Kontrollér at tappen indsættes i støbningsindhakket på værktøjet. Når den er installeret korrekt, vil den klikke fuldt ud over markørens oprindeligeskæredybde.

4. Ret højre stykke ind efter detvenstre.

5. Indsæt skruer og skru dem godtfast.

Styreskinnesystem (Fig.M) DCS579 Styreskinner, der fås i forskellige længder som tilbehør, giver mulighed for at bruge rundsaven til præcis, lige retskåret savning og beskytter samtidig arbejdsemnets overflade mod skade. Ved anvendelse af yderligere tilbehør, kan præcise vinkelsnit, geringsnit og monteringsarbejde færdiggøres medstyreskinnesystemet. Klemmer

fast til arbejdsemnet

(Fig.M). Brugen af disse klemmer

er sikkert fastgjort til arbejdsemnet

hvilket gør, at man kan arbejde sikkert. Når styreskinnen er sat til at skærelinjen og sikkert fastgjort til arbejdsemnet, vil der ikke være nogen bevægelse, mens dersaves. VIGTIGT: Højdeskalaen på enheden er sat til at bruge saven uden styreskinne. Når saven bruges på styreskinnen vil forskellen i højden være ca. 5,0mm. Placering af rundsaven på styreskinnen (Fig.A,N) Frigangen mellem rundsaven og styreskinnen (Fig.N,

skal være meget lille for at opnå de bedste skæreresultater. Jo mindre frigang des bedre vil afslutningen være på den lige linje påarbejdsemnet. Frigangen kan indstilles med de to skinneregulatorer

. Skinneregulatorerne er præcisionsknaster, der giver mulighed for at reducere frigangen mellem enheden og styreskinnen. Når disse regulatorer er blevet indstillet, holdes savens sidelæns bevægelser på et minimum under savning, og det giver en jævnskæreproces. BEMÆRk: Regulatorerne er indstillet til minimum frigang fra fabrikken, og kan kræve justering og indstilling, før enheden anvendes. Brug de følgende instruktioner til at indstille rundsaven tilstyreskinnen. HUSk: Indstil skinneregulatorerne på saven tilstyreskinnen.

1. Indstil skinneregulatorerne på saven tilstyreskinnen.

2. Træk den underste beskyttelsesskærm tilbage og placer

enheden på styreskinnen, mens du kontroller, at klingen er i den højesteposition.

3. Roter regulatoren, indtil saven låses påstyreskinnen.

VIGTIGT: Kontroller at saven sidder ordentligt fast på skinnen ved at prøve at skubbe saven fremad. Kontroller, at saven ikke bevægersig.

BEMÆRk: IndstilaLTID systemet ved brug af andreskinner. Skinneregulatorerne er nu monteret for at minimere sideværts afvigelser, når der skæres med saven påstyreskinnen. Før brug af saven, skal anti-splintskærmen

på styreskinnen indstilles. Se Indstilling afantisplintskærm. Indstilling af anti-splintskærm (Fig.N) Styreskinnen

er udstyret med en anti-splintskærm

, som skal indstilles til saven før den bruges førstegang. Anti-splintskærmen

befinder sig på hver kant af styreskinnen (Fig.N). Formålet med denne anti-splintskærm er at forsyne brugeren med en synlig klingeskærelinje, mens det mindsker flis, der forekommer langs med arbejdsemnets skærekant underskæring. VIGTIGT: Læs og følgaLTIDPlacering af rundsaven på styreskinnen, før der skæres i splintskærmen! Trin til indstilling af anti-splintskærmen (Fig.O–R)

med en minimum længde på 100 mm, der rager ud over arbejdsemnet (Fig.O). Brug en klemme til at sikre, at styreskinnen er forsvarligt sat fast på arbejdsemnet. Dette sikrerpræcision.

2. Indstil enheden til 20 mmskæredybde.22

3. Placer fronten af saven på den ende, der rager ud over

styreskinnen, og kontroller, at klingen er placeret foran skinnekanten (Fig.P).

4. Tænd for saven, og skær langsomt splintskærmen

langs med skinnens fulde længde i en ubrudt handling. Flisbeskyttelsesskærmens kant svarer nu præcist til klingens skærelinje (Fig.Q). For at indstille anti-splint-skærmen til den anden side af styreskinnen fjernes saven fra skinnen, og skinnen drejes 180°. Gentag trinene 1 til4. BEMÆRk: Hvis det ønskes kan anti-splintskærmen smiges til 45°, gentag derefter trinene 1 til 4. Dette giver mulighed for at skære parallelle snit på den ene side af skinnen, og den anden side af skinnen er indstillet til 45° smigskæring (Fig.R). BEMÆRk: Hvis anti-splintskærmen er indstillet til parallelskæring på begge sider, så vil klingen ikke køre igennem til kanten af anti-splintskærmen, når enheden er savet i smig. Det er fordi, at fikspunktet for enheden i smig ikke er stationært, og klingen kører ud over, når enheden er ismig. Savsnits- indikator (Fig.S–U) Foran på savskoen findes en savsnitsindikator

for vertikal og smigskæring. Denne indikator gør det muligt for dig at styre saven langs med skærelinjerne, der er markeret på det materiale, der skæres. Savsnitsindikatoren lines op med venstre (udvendige) side af savklingen, som laver kærv eller ”snit” skæringen ved at den bevægelige klinge falder til højre for indikatoren. Styr langs med opskæringslinjen tegnet med blyan, således at savsnittet falder ned i affalds- eller overskudsmaterialet. FigurT viser saven i stilling til parallelskæring i forhold til styreskinnen. FigurU viser saven i stilling til smig i forhold tilstyreskinnen. Før brugen

• Sørg for at beskyttelsesskærmene er blevet korrekt monteret. Savklingens beskyttelsesskærm skal stå i lukketposition.

• Sørg for at savklingen roterer i pilens retning påklingen.

• Anvend ikke meget slidtesavklinger. BETJENING Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældenderegler.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Korrekt håndposition (Fig. V)

ADVARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID holde godt fast i tilfælde af en pludseligreaktion. Det er nødvendigt at placere den ene hånd på hovedhåndtaget

og den anden hånd på hjælpehåndtaget

for korrekthåndposition. LED arbejdslys (Fig.A) LED arbejdslysene

aktiveres, når udløserkontakten trykkes ned. Når udløseren er udløst, vil arbejdslyset stadig lyse i op til 20sekunder. BEMÆRk: Arbejdslysene er til belysning af den aktuelle arbejdsoverflade og er ikke beregnet til brug som enlommelygte. Tænde og slukke (Fig.A) Af sikkerhedsårsager er udløserkontakten

på dette værktøj udstyret med en startsspærreknap

Tryk på startspærreknappen for at låse værktøjetop. Du tænder for værktøjet ved at trykke på tænd/sluk- kontakten

. Så snart udløserkontakten slippes aktiveres startspærreknappen automatisk for at forhindre, at maskinen startes ved enfejltagelse. BEMÆRK: Slå ikke værktøjet TIL eller FRA, når savklingen rører ved arbejdsemnet eller andrematerialer. Understøtning af arbejdsemne (Fig.W–Z)

ADVARSEL: For at reducere risikoen for alvorlig personskade, understøt arbejdsemnet korrekt og hold godt fast i saven, du ikke mister kontrollen overden. Fig. W og Y viser korrekt savposition. Fig. X og Z viser usikre forhold. Hænder skal holdes væk fraskæring. Du undgår tilbageslag ved ALTID at understøtte pladen eller panelet TÆT ved snittet, (Fig. W og Y). Understøt IKKE pladen eller panelet på afstand af snittet (Fig. X,Z). FRAKOBL ALTID BATTERIPAKKEN, FØR DU FORETAGER NOGEN JUSTERINGER! Anbring arbejdsemnet med den “gode” side— den med det pæneste udseende—nedad. Saven skærer opad, så alle splinter vil komme på den arbejdsflade, der vender opad, når dusaver. Skæring (Fig.Y)

ADVARSEL: Forsøg aldrig at bruge dette værktøj ved at lade det hvile med bunden i vejret på en arbejdsoverflade og bringe materialet til værktøjet. Sæt altid arbejdsemnet godt fast og bring værktøjet til arbejdsemnet, mens du holder godt fast i værktøjet med begge hænder som vist i FigurY. Anbring den bredeste del af savens fundamentsplade på den del af arbejdsemnet, som er solidt understøttet og ikke på den del, som vil falde af, når der er savet. Som eksempler FigurY illustrerer den RIGTIGE måde på at skære enden af en plade. Spænd altid arbejdsemnet fast. Prøv aldrig at holde fast i korte stykker med hånden! Husk at understøtte fritbærende eller udhængende materiale. Vær forsigtig når du saver materialenedefra. Kontroller at saven har nået op på sin fulde hastighed, før klingen kommer i kontakt med det materiale, der skal saves. Hvis23 DanSk du starter saven med klingen imod det materiale, der skal saves eller skubbes fremad i snittet, kan det resultere i tilbageslag. Skub saven fremad ved en hastighed, som tillader klingen at skære uden besvær. Hårdhed og sejhed kan variere, selv i det samme stykke materiale, og knudrede eller fugtig sektioner kan lægge en tung belastning på saven. Hvis dette sker, skub saven langsommere fremad, men hårdt nok til at holde den i gang uden større nedsættelse af hastigheden. Hvis saven tvinges, kan det medføre ru snit, unøjagtighed, tilbageslag og overophedning af motoren. Hvis dit snit begynder at forlade skærelinjen, prøv ikke at tvinge det tilbage. Slip kontakten og lad klingen stoppe helt. Du kan derefter trække saven tilbage, indstille den på ny og starte et nyt snit lidt inden for det forkerte. Du skal under alle omstændigheder trække saven tilbage, hvis du bliver nødt til at skifte snittet. Fremtvingelse af en rettelse inde i snittet, kan stoppe saven og forårsagetilbageslag. HVIS SAVEN STOPPER, SLIP UDLØSEREN OG KØR SAVEN TILBAGE, INDTIL DEN GÅR LØS. KONTROLLER AT KLINGEN LIGGER LIGE I SNITTET OG ER FRI AF SKÆREHJØRNET, FØR DUGENSTARTER. Når du afslutter et snit, slip udløseren og lad klingen stoppe, før du løfter saven op fra arbejdet. Når du løfter saven, vil den fjederspændte teleskopbeskyttelsesskærm automatisk lukke under klingen. Husk at klingen er udsat, indtil dette sker. Ræk aldrig ind under arbejdsemnet. Hvis du bliver nødt til at trække teleskopbeskyttelsesskærmen tilbage manuelt (som er nødvendig for at starte lommesnit) brug altidtilbagetrækningsgrebet. BEMÆRk: Ved skæring af tynde bånd vær omhyggelig med at sikre, at små afskårne stykker ikke hænger fast på indersiden af den nederstebeskyttelsesskærm. Lommesavning (Fig.AA)

ADVARSEL: Bind aldrig klingens beskyttelsesskærm i en hævet position. Flyt aldrig saven baglæns under lommeskæring. Dette kan få enheden til at hæve sig op over overfladen, hvilket kan medførepersonskader. Et lommesnit er et snit foretaget i et gulv, væg eller anden fladoverflade.

1. Justér savens fundamentsplade, så klingen skærer med den

2. Vip saven fremad og lad forenden af fundamentspladen

hvile på det materiale, der skalskæres.

3. Træk ved hjælp af det nederste beskyttelsesskærmsgreb den

nederste beskyttelsesskærm tilbage til en oprejst position. Sænk bagenden på fundamentspladen, indtil klingens tænder næsten rører vedskærelinjen.

4. Udløs klingens beskyttelsesskærm (dens kontakt

med arbejdsemnet vil holde den i position, så den åbnes uhindret, når du starter med at skære). Flyt hånden fra beskyttelsesskærmgrebet og tag godt fast i hjælpehåndtaget

, som vist i FigurAA. Placer din krop og arm således, at du kan modstå et tilbageslag, hvis detkommer.

5. Kontroller at klingen ikke er i kontakt med skæreoverfladen,

før du startersaven.

6. Start motoren og sænk gradvist saven, indtil den

fundamentsplade hviler fladt på det materiale, der skal skæres. Før saven frem langs med skærelinjen, indtil snittet erafsluttet.

7. Slip udløseren og lad klingen stoppe helt, før klingen

trækkes tilbage framaterialet.

8. Ved start på hvert nyt snit, gentagovennævnte.

ADVARSEL: Risiko for indånding af støv. For at mindske risikoen for personskade, skal du ALTID bære en godkendtstøvmaske. En støvopsamlings- åbning

leveres sammen med ditværktøj. Med støvopsamlingsåbningen kan du slutte værktøjet til en udvendig støvopsamler enten ved brug af AirLock™ systemet (DWV9000-XJ) eller et standard 35mmstøvopsamlingsudstyr.

ADVARSEL: BrugALTID en støvsudsuger, der er fremstillet i overensstemmelse med de gældende bestemmelser vedrørende støvudsugning ved savning af træ. Vakuumslanger til de fleste støvsugere vil passe direkte ind istøvudsugningsudgangen. Spærkrog (Fig.A) (Inkluderet med nogle modeller)

ADVARSEL: For at reducere risikoen for alvorlig personskade må du ikke bruge værktøjets spærkrog til at hænge værktøjet fra din krop. Brug IKKE spærkrogen til tøjring eller sikring af værktøjet til en person eller genstand under brug. Hæng IKKE værktøjet ovenover, og hæng IKKE genstande fraspærkrogen.

ADVARSEL: For at reducere risikoen for personskade ved, at rundsaven falder ned på en operatør eller omkringstående, skal du sørge for, at den understøttes godt, når spærkrogen bruges, eller at den hviler et sikkert og stabilt sted, når den ikke er i brug. Sørg for at holde området nedenunder ryddet for at reducere risikoen for, at værktøjet eller afskåret materiale falder og rammer nogen eller nogetnedenunder. Rundsaven har en praktisk spærkrog

, der gør det muligt at hænge det på en velegnet, stabil struktur mellem anvendelser. Spærkrogen er ikke beregnet til tøjring eller sikring af værktøjet til en person eller genstand under brug vedhævning. VEDLIGEHOLDELSE Dit DeWALT -elværktøj er beregnet til langvarig brug med minimal vedligeholdelse. Værktøjets fortsatte tilfredsstillende drift afhænger af korrekt vedligeholdelse og rengøring afværktøjet.

ADVARSEL: For at reducere risikoen for personskade, sluk og tag batteripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medførekvæstelser. Der kan ikke udføres service på opladeren ellerbatteripakken.24 DANSK Smøring Der anvendes selvsmørende kugle og rullelejer i værktøjet, så smøring er ikke nødvendig. Det anbefales dog, at du en gang om året tager eller sender dit værktøj til et servicecenter for en grundig rengøring, kontrol og smøring afgearkassen. Rengøring

ADVARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denneprocedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre værktøjets ikke-metalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig nogen del af værktøjet ivæske. Nederste beskyttelsesskærm Den nederste beskyttelsesskærm skal altid kunne dreje og lukke uhindret fra fuldt åben til fuldt lukket position. Kontroller altid for korrekt drift før skæring ved at åbne beskyttelsesskærm helt og derefter lukke den. Hvis beskyttelsesskærmen lukker langsomt eller ikke helt, har den brug for rengøring eller serviceeftersyn. Brug først saven, når den fungerer korrekt. Brug ved rengøring af beskyttelsesskærmen tør luft eller en blød børste til at fjerne al akkumuleret savstøv eller efterladenskaber fra beskyttelsesskærmens sti og rundt om beskyttelsesskærmens fjeder. Hvis dette ikke retter problemet, skal det efterses af et autoriseretserviceværksted. Justering af fundamentsplade (Fig.E,BB,CC) Din fundamentsplade er blevet indstillet fra fabrikken for at sikre, at klingen står vinkelret på fundamentspladen. Hvis du får brug for at genindstille klingen efter lang tids brug, skal du følge retningslinjerne nedenfor: justering til 90 graders snit

1. Sæt saven tilbage til 0 graderssmig.

2. Anbring saven på siden og træk den nederste

beskyttelsesskærmtilbage.

3. Indstil skæredybden til 51mm.

5. Drej ved hjælp af en sekskantet nøgle(

, Fig.BB) på undersiden af fundamentspladen, indtil både klingen og fundamentspladen har kontakt i samme niveau med firkanten. Spænd igensmigjusteringsgrebet. justering af smigjusteringsgrebet. (Fig.CC) Det kan være en fordel at justere smigjusteringsgrebet

Den kan løsne sig med tiden og ramme fundamentspladen førfastspænding. Sådan strammes grebet:

2. Justér smigjusteringsgrebet ved at dreje det i den ønskede

retning ca. 1/8omdrejning.

3. Spænd igenmøtrik.

Klinger En sløv klinge kan medføre ineffektiv savning, overbelastning af savmotoren, alt for mange splinter og kan øge risikoen for tilbageslag. Udskift klingerne, når det ikke længere er let at trække saven gennem snittet, når motoren er belastet, eller hvis der opbygges stærk varme i klingen. Det er en god idé altid at have ekstra klinger ved hånden, så du altid har skarpe klinger klar til øjeblikkelig brug. Sløve klinger kan slibes de flestesteder. Hærdet gummi på klingen kan fjernes med petroleum, terpentin eller ovnrensemiddel. Anti-klæbende belagte klinger kan anvendes til opgaver, hvor der forekommer ekstra store ophobninger som fx trykbehandlet og grønttømmer. Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det, som stilles til rådighed af DeWALT , ikke er afprøvet med dette produkt, kan det være farligt at bruge sådant tilbehør med dette værktøj. For at mindske risikoen for personskade, må dette produkt kun anvendes med tilbehør, som anbefales

• Sørg for, at batteripakken er helt afladet og tag den derpå ud afværktøjet.

• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten ogledningen.

Nedre beskyttelsesspak

mens du dreier sagspindelen med blad nøkkelen

2. Roter nedre beskyttelsesspak

på et rest-trestykke

3. Plasser frontsagen på den overflødige enden til

materialet som skal sages. Før sagen langs sagelinjen til sagingen erferdig.
