KÄYTTÖOHJE DCS578 DEWALT

• As baterias de iões de lítio são recicláveis. Entregue-as ao seu fornecedor ou coloque-as num ecoponto. As baterias recolhidas serão recicladas ou eliminadascorrectamente.158 SUOMI EU-yhdenmukaisuusilmoitus Konedirektiivi Langaton pyörösaha DCS578, DCS579 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841-1:2015, EN62841-2-5:2014. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/ EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALT iin. Osoitteet näkyvät käyttöohjeentakasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALT inpuolesta. Markus Rompel Tekniikan varajohtaja, PTE Europe DeWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuriakäytettäessä. Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkaluakäytettäessä. Työkalun käyttäjän altistumista tärinälle ja/tai äänelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työnjaksottamiseen. Suomi (käännetty alkuperäisestä käyttöohjeesta) 190mm / 184mm 54V LANGATON PYÖRÖSAHA

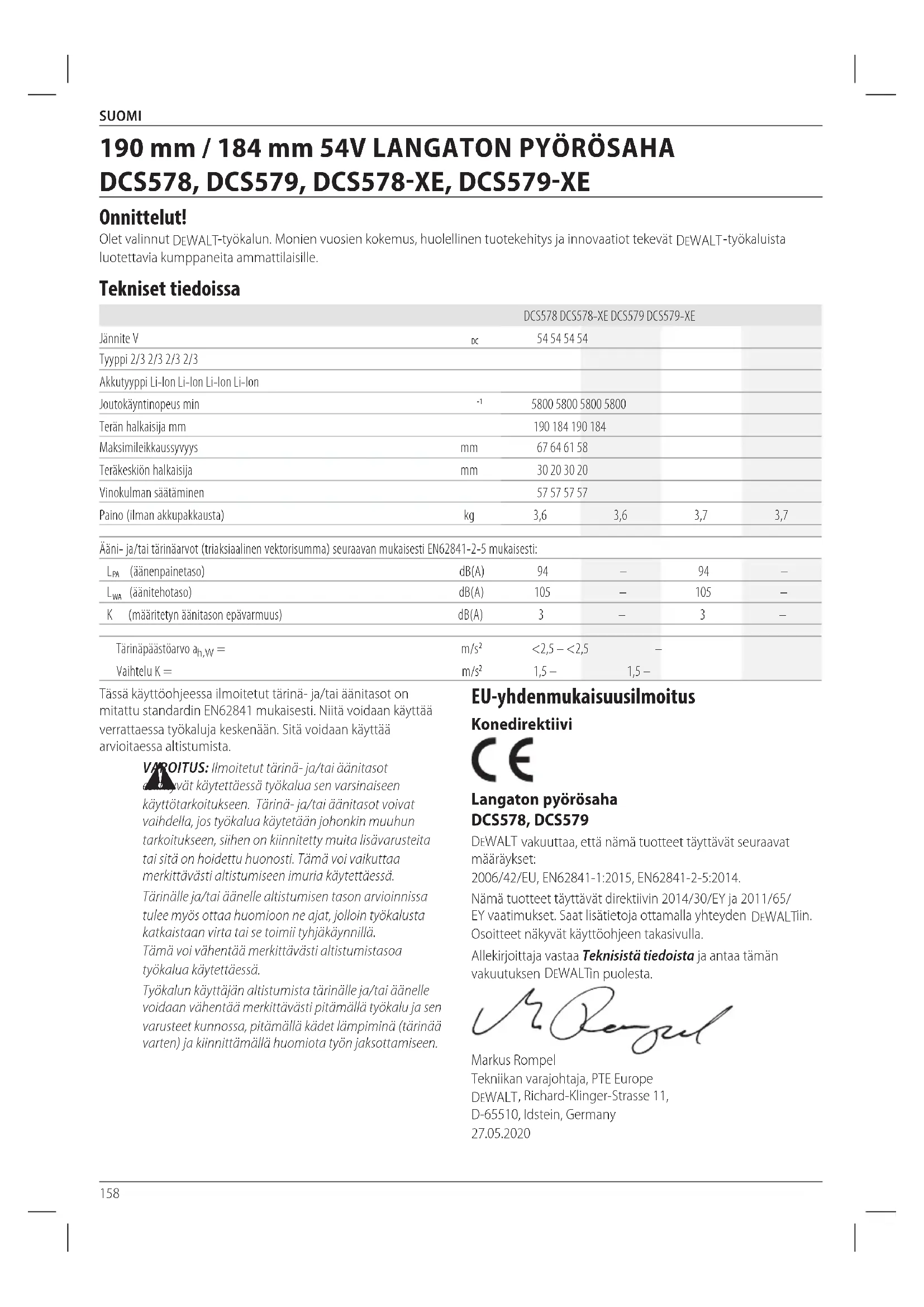

DCS578, DCS579, DCS578-XE, DCS579-XE

Onnittelut! Olet valinnut DeWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT -työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa

Tyyppi 2/3 2/3 2/3 2/3 Akkutyyppi Li-Ion Li-Ion Li-Ion Li-Ion Joutokäyntinopeus min

Maksimileikkaussyvyys mm

Teräkeskiön halkaisija mm

Vinokulman säätäminen

Paino (ilman akkupakkausta) kg 3,6 3,6 3,7 3,7 Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN62841-2-5 mukaisesti:

(äänitehotaso) dB(A) 105 – 105 – K (määritetyn äänitason epävarmuus) dB(A) 3 – 3 – Tärinäpäästöarvo a h,W = m/s

1,5 – 1,5 –159 SUOMI VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin.

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingonvaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaranmahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saatta a aiheutua lievä tai keskinkertainenloukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon.

Tulipalonvaara. Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. Akkua Laturit/Latausajat (minuutteina) Kat. # V

Paino *Päivämääräkoodi 201811475B tai myöhempi **Päivämääräkoodi 201536 tai myöhempi160 SUOMI e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja. h ) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Irrota sähkötyökalun pistoke pistorasiasta ja/ tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Sähkötyökalujen ja lisävarusteiden ylläpidosta on huolehdittava. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne. h ) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissatilanteissa.

5) Akkukäyttöisten Työkalujen Käyttäminen ja

Niistä Huolehtiminen a ) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akunkanssa. b ) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuudenvaaran. c ) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman taitulipalon. d ) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaapalovamman. e ) Vaurioitunutta tai muokattua akkua tai työkalua ei saa käyttää. Vaurioituneissa tai muokatuissa akuissa voi esiintyä odottamattomia häiriöitä, jotka voivat aiheuttaa tulipaloja, räjähdysvaaroja taihenkilövahinkoja. f ) Akku ja työkalu tulee suojata tulelta sekä liian korkealta lämpötilalta. Mikäli akku altistuu tulelle tai yli 130 °C lämpötilalle, seurauksena voi ollaräjähdys. g ) Noudata kaikkia latausohjeita, akkua tai työkalua ei saa ladata ohjeissa annettujen lämpötilavälien ulkopuolella. Virheellisen latauksen tai annettujen lämpötilavälien ulkopuolella lataamisen seurauksena akku voi vaurioitua ja tulipalovaarakasvaa.

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden. b ) Vaurioituneita akkuja ei saa koskaan huoltaa. Ainoastaan valmistaja tai valtuutetut huoltoliikkeet saavat huoltaaakkuja. Lisäturvallisuusohjeet Leikkausmenettelyt a ) VAARA: Pidä kädet poissa leikkausalueelta ja terästä. Tartu toisella kädellä apukahvasta tai moottorikotelosta. Jos tartut sahaan molemmin käsin, ne eivät pääse koskettamaanterää. b ) Älä kurota työkappaleen alle. Suojus ei suojaa terältä työkappaleenalapuolella. c ) Säädä leikkaussyvyys työkappaleen paksuuden mukaan. Työstökappaleen alapuolella pitäisi näkyä vähemmän kuin yhden hampaanmitta. d ) Älä koskaan pidä työkappaletta käsissä tai jalkojen päällä leikkaamisen aikana. On tärkeää tukea työkappale oikein, jotta voitaisiin minimoida161 SUOMI kehon vaarantuminen, terän juuttuminen kiinni tai hallinnanmenettäminen. e ) Tartu kiinni koneen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Kiinnittimien osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saadasähköiskun. f ) Halkaisutyössä tulee aina käyttää halkaisuohjainta tai ohjauskiskoa. Se antaa tarkemman leikkauksen ja vähentää teränkiinnijuuttumisvaaraa. g ) Käytä aina oikean kokoisia teriä, joissa on oikean muotoinen keskus (vinoneliö tai pyöreä). Jos terä ei vastaa sahan asennuskiinnikkeitä, terä pyörii epäkeskeisesti aiheuttaen hallinnanmenetyksen. h ) Älä koskaan käytät vahingoittunutta tai vääränlaista terän aluslevyä tai pulttia. Terän aluslevyt ja pultti on suunniteltu tälle sahalle parasta suorituskykyä ja turvallista käyttöä silmälläpitäen. Lisäturvallisuusohjeet Takaiskun syyt ja vastaavat varoitukset

• Takaisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti;

• Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjääkohti;

• Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua puun yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjääkohti. Takaisku aiheutuu työkalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai työolosuhteista, jotka voidaan välttää seuraavilla varotoimenpiteillä: a ) Pidä sahasta tiukasti kiinni molemmin käsin ja kohdista käsivarret vastustamaan takaiskuvoimia. Pidä vartalo jommallakummalla puolella terää, ei linjassa terän kanssa. Takaisku voi saada sahan hyppäämään takaisin, mutta käyttäjä voi hallita takaiskun voimaa ottamalla huomioon oikeatvarotoimet. b ) Kun terä on juuttunut kiinni tai leikkaaminen jostakin syystä keskeytyy, vapauta liipaisin ja pidä sahaa liikkumattomana työstettävässä materiaalissa, kunnes terä on täysin pysähtynyt. Älä koskaan yritä irrottaa sahaa työstettävästä materiaalista tai vetää sitä taaksepäin terän liikkuessa, koska tällöin voi syntyä takaisku. Tutki terän juuttumisen syy ja suoritakorjaustoimenpiteet. c ) Kun käynnistät sahan uudelleen työkappaleessa, keskitä terä uurtoon ja varmista, etteivät hampaat ole kiinni materiaalissa. Jos terä on juuttunut kiinni, se saattaa lähteä nousemaan ylös tai iskeä taakse työkappaleesta, kun sahakäynnistetään. d ) Tue isot levyt terän juuttumisen ja takaiskun vaaran vähentämiseksi. Suuret paneelit pyrkivät taipumaan omasta painostaan. Aseta tuki levyn alle molemmin puolin lähelle leikkauslinjaa ja lähelle levynreunaa. e ) Älä käytä tylsiä tai vaurioituneita teriä. Teroittamattomat tai väärin asetetut terät tekevät kapean uurron, mikä aiheuttaa liiallista kitkaa, terän takertumista jatakaiskuja. f ) Teräsyvyyden ja -viistouden säätö- ja lukitusvipujen tulee olla tiukasti kiinni ennen leikkaamiseen ryhtymistä. Jos terän säätö siirtyy leikkauksen aikana, se voi aiheuttaa kiinnijuuttumisen jatakaiskun. g ) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Esiin tunkeutuva terä voi kohdata vastuksen, joka aiheuttaatakaiskun. Turvallisuusohjeet sahoille, joissa on kääntyvä teränsuojus a ) Tarkista ennen jokaista käyttöä, että alempi suojus sulkeutuu moitteettomasti. Älä käytä sahaa, jos alempi suojus ei liiku vapaasti ja sulkeudu välittömästi. Älä koskaan purista tai sido alempaa suojusta auki-asentoon. Jos saha tahattomasti putoaa lattiaan, saattaa alempi suojus taipua. Nosta suojusta nostovivulla ja varmista, että suojus liikkuu vapaasti, eikä kosketa sahanterää tai muita osia missäänsahauskulmassa. b ) Tarkista alemman suojuksen jousen toiminta. Anna huoltaa saha, jos alempi suojus tai jousi ei toimi moitteettomasti. Alempi suojus saattaa toimia jäykkäliikkeisesti johtuen vioittuneista osista, tahmeista kerrostumista tailastukasaantumista. c ) Avaa alempi suojus käsin vain erikoisissa sahauksissa, kuten “uppo- ja kulmasahauksissa”. Avaa alempi suojus nostovivulla, ja päästä se vapaaksi heti, kun sahanterä on uponnut työkappaleeseen. Kaikissa muissa sahaustöissä alemman suojuksen tulee toimiaautomaattisesti. d ) Älä aseta sahaa työpenkille tai lattialle, ellei alempi suojus peitä sahanterää. Suojaamaton jälkikäyvä sahanterä kuljettaa sahaa taaksepäin ja sahaa kaiken, mikä osuu sen tielle. Ota huomioon, että kestää vähän aikaa ennen kuin sahanterä pysähtyy, virran katkaisunjälkeen. Pyörösahan käyttöä koskevia lisäturvallisuusohjeita

• Käytä kuulosuojia. Melulle altistuminen voi aiheuttaa kuulonmenetyksen.

• Käytä pölysuojainta. Pölyhiukkasille altistuminen voi aiheuttaa hengitysvaikeuksia ja mahdollisenvamman.

• Älä käytä teriä, joiden läpimitta on suositeltua suurempi tai pienempi. Katso tarkemmat terien ominaisuudet teknisistä tiedoista. Käytä ainoastaan tässä oppaassa määritettyjä teriä, jotka noudattavat standardia EN847-1.162 SUOMI

• Käytä ainoastaan sahanteriä, joiden nopeusmerkintä on vähintään yhtä suuri kuin työkaluun merkittynopeusarvo.

• Vältä terän kärkienylikuumenemista.

• Asenna pölynpoistoportti sahaan ennenkäyttöä.

• Älä käytäleikkauslaikkoja.

• Älä käytä vettä syöttäviäliitososia.

• Käytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollinmenetykseen. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulonheikkeneminen.

• Lentävien kappaleiden aiheuttamathenkilövahingot.

• Käytön aikana kuumenevien varusteiden aiheuttamatpalovammat.

• Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot.

Latauslaitteet DeWALT -laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimmanhelpoksi. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkonjännitettä. Tämä DeWALT -latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa eitarvita. Jos virtajohto on vaurioitunut, vie se DeWALT in tai valtuutetun huoltoliikkeenvaihdettavaksi. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki. Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

• Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturinkäyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaasähköiskun.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DeWALT -akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon javaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leikilaitteella. HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaasitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaanyhdessä.

• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DeWALT -akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä jätä laturia sateeseen tailumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisenriskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tairasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojenkautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata nevälittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuunhuoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa sevälittömästi.

• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennäriskiä.

• ÄLÄ KOSKAANyritä yhdistää kahta laturiayhteen.

• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koskeautolaturia.163 SUOMI Akun lataaminen (Kuva [Fig.] A)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat

laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi onalkanut.

3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti.

Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistäkäyttöä. Laturin toiminta Katso akun lataustaso alla olevistamerkkivaloista. Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

• Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaalatausta. Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos laturin merkkivalo ei syty, akku onviallinen. HUOMAA: Tämä voi tarkoittaa myöslaturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuunhuoltopalveluun. Akun kuuma-/kylmäviive Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisenkäyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akkulämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraitaesineitä. Elektroninen suojausjärjestelmä XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suureltapurkautumiselta. Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaanlatautunut. Asennus seinään Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4mm ruuvin kannan halkaisijan ollessa 7–9mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä nereikiin. Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaanesteeseen. Akkuyksikkö Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero jajännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettujaohjeita.

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn taikaasun.

• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisenvaurion.

• Lataa akkuyksiköt vain DeWALT -latureilla.

• ÄLÄ roiskuta vettä tai upota veteen tai muihinnesteisiin.

• Älä säilytä tai käytä työkalua ja akkua paikassa, jossa lämpötila voi laskea alle 4 ˚C (34 ˚F) (kuten ulkovarastoissa tai metallirakennuksissa talvisin) tai ylittää 40 ˚C (104 ˚F) (kuten ulkovarastoissa tai metallirakennuksissa kesäisin).

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja jaaineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojenseosta.164 SUOMI

• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteyslääkäriin.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystävarten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia,jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvathelpommin. Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaaoikosulun. HUOMAA: Litiumioniakkuja ei saa kuljettaa ruumaan menevissämatkatavaroissa. DeWALT -akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita jatestikriteerejä. Useimmissa tapauksissa DeWALT -akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DeWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100Wh. Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/ merkintää sekä dokumentaatiota koskevistamääräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksienmukaista. FLEXVOLT

-akkuja on kahdenmallisia: Käyttö jakuljetus. Käyttötila: Kun FLEXVOLT

-akkua käytetään sellaisenaan tai se on DeWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT

-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54Vakkuna. Kuljetustila: Kun kansi on asennettu FLEXVOLT

-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten. Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kun kolmen akun Wh-arvo on pienempi, tietyt suurempaa Wh-arvoa koskevat akkujen kuljetusmääräykset voidaan välttää. Kuljetuksen Wh-arvo voi esimerkiksi ilmoittaa 3x36Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108Wh (koskee yhtä paristoa). Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa

paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei olekäytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on

suositeltavaa säilyttää viileässä ja kuivassa paikassa irtilaturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennenkäyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit: Lue käyttöohjeet ennenkäyttämistä. Latausajan tiedot ovat Teknisissätiedoissa. Älä työnnä sähköä johtavia esineitä laitteensisään. Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä165 SUOMI Älä lataa vaurioitunuttaakkua. Älä altista vedelle. Vaihdata vialliset akutheti. Lataa vain lämpötilassa 4–40 ˚C. Käytettäväksi vainulkona. Toimita akku kierrätykseen ympäristöystävällisellätavalla. Lataa DeWALT -akut ainoastaan yhteensopivilla DeWALT -latureilla. Jos muita kuin yhteensopivia DeWALT -akkuja ladataan DeWALT -laturilla, akut voivat räjähtää tai aiheuttaa muitavaaratilanteita. Älä hävitä akkuyksikköäpolttamalla. KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo). KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa). Akun Tyyppi DCS578 ja DCS579 toimivat 54 voltinakulla. Näitä akkuja voidaan käyttää: DCB546, DCB547, DCB548. Katso lisätietoja kohdasta Teknisettiedot. Pakkauksen Sisältö Pakkauksen sisältö: 1 Pyörösaha 1 Pyörösahan terä 1 Terän avain 1 Ohjausviivain 1 Pölynpoistokouru 1 Laturi (vain T-mallit) 1 Litiumioniakku (T1 mallit) 2 Litiumioniakut (T2 mallit) 3 Litiumioniakut (T3 mallit) 1 Käyttöohje HUOMaa: Akut, laturit ja pakkaukset eivät kuulu N-malleihin. Akut ja laturit eivät kuulu NT-malleihin. B-malleihin kuuluvat Bluetooth®-akut. HUOMaa: Bluetooth®-merkki ja logot ovat Bluetooth®, SIG, Inc.:in rekisteröityjä tavaramerkkejä, joita DeWALT käyttää lisenssillä. Muut tavaramerkit ja -nimet ovat vastaavien omistajienomaisuutta.

• Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennenkäyttämistä. Käytäkuulosuojaimia. Käytäsuojalaseja. Näkyvä säteily. Älä katso suoraanvaloon. Päivämääräkoodin Sijainti (Kuva H) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2020 XX XX Valmistusvuosi Kuvaus (Kuvat A, H)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- taihenkilövahinkoja.

Liipaisukytkimen vapautuspainike

Ripustuskoukku (Sisältyy joihinkin malleihin)

Viistokulman säätömekanismi

Päivämääräkoodi (Kuva H)

Kiskon säädin (0° leikkauksessa)

Kiskon säädin (1–45° viisteleikkauksessa)

Virran ilmaisimen painike (akussa)166 SUOMI Käyttötarkoitus Nämä tehokkaat pyörösahat on tarkoitettu ammattimaiseen puun leikkaukseen. Älä leikkaa metallia, muovia, betonia, muurausta tai kuitusementtiä. ÄLÄ käytä vettä syöttäviä lisävarusteita tämän sahan kanssa. ÄLÄ käytä hiomapyöriä tai -teriä. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Nämä tehokkaat sahat ovat ammattikäyttöön tarkoitettujasähkötyökaluja. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen.

VAROITUS: Käytä ainoastaan DeWALT -akkupakkauksia ja -latureita. Akun Asentaminen ja Poistaminen Työkalusta (Kuva A) HUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku

on ladattutäyteen. Akun Asentaminen Työkalun Kahvaan

kahvan sisällä oleviin kiskoihin (Kuva A).

2. Liu’uta se kahvaan, kunnes akku on hyvin paikoillaan

laitteessa ja varmista, ettei seirtoa. Akun Poistaminen Työkalusta

ja vedä akku ulos työkalunkahvasta.

2. Laita akku laturiin, kuten käyttöohjeen laturiosassakuvataan.

Tasomittarilla Varustetut Akut (Kuva A) Joissakin DeWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävänvirtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta

alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku onladattava. HUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytönmukaan. Terien vaihtaminen Terän asentaminen (KuvatB–E)

2. Siirrä alasuojuksen vivun

avulla alempi teräsuojus

taaksepäin ja aseta terä sahan karaan sisäkiristimen aluslaattaa

vasten varmistaen, että terä kiertää oikeaan suuntaan (sahanterässä oleva kiertosuunnan nuoli ja hampaiden on osoitettava samaan suuntaan kuin sahan kiertosuunta). Älä oleta, että terän painettu teksti osoittaa aina sinuun päin, kun se on oikein asennettu. Kun terän alasuoja siirretään taakse terän asentamiseksi, tarkista terän alasuojan kunto ja toiminta sen virheettömän toiminnan varmistamiseksi. Varmista, että suojus liikkuu vapaasti koskettamatta terää tai mitään muuta osaa missään kulmassa taileikkaussyvyydessä.

3. Aseta ulkoisen kiristimen aluslaatta

sahan karaan viistereuna ulospäin. Varmista, että kiristimen terän puoleinen 30 mm:n halkaisija sopii sahan terän 30 mm:n aukkoon teränkeskittämiseksi.

4. Kierrä terän kiristysruuvi

sahan karaan käsin (ruuvissa on oikeanpuoleiset kierteet ja se tulee kiristää myötäpäivään kiertämällä).

5. Paina terän lukitsinta

kääntämällä samalla sahan karaa terän avaimella

, joka sijaitsee akkukotelon alapuolella, kunnes terän lukitus lukittuu ja terän kiertoloppuu.

6. Kiristä terän kiristysruuvi tiukkaan teränavaimella.

HUOMAUTUS: Älä koskaan kytke terän lukitusta päälle sahan ollessa käydessä, tai yrittäessä pysäyttää työkalua. Älä koskaan käännä sahaa, kun terän lukitus on päällä. Saha voi vaurioituavakavasti. Terän vaihtaminen (KuvatB–E)

2. Löysää terän kiristysruuvi

, painamalla terän lukitsinta

ja kääntämällä samalla sahan karaa terän avaimella

joka sijaitsee akkukotelon alapuolella, kunnes terän lukitus lukittuu ja terän kierto loppuu. Kun terän lukitus on päällä, käännä terän kiristysruuvia vastapäivään terän avaimella (ruuvissa on oikeanpuoleiset kierteet ja se tulee löysätä vastapäivään kiertämällä).

3. Poista terän kiristysruuvi

ja ulkoisen kiristimen aluslaatta

4. Puhdista mahdollinen sahapöly, joka on voinut kertyä

suojaan tai kiristimen aluslaatan alueelle ja tarkista alasuojan kunti ja toiminta edellä mainittujen ohjeiden mukaan. Älä voitele tätäaluetta.

5. Valitse oikea terä käyttötarkoituksen mukaan (ks. Terät).

Käytä aina oikean kokoisia teriä (halkaisijaltaan), joissa on oikean kokoinen ja muotoinen keskusreikä sahan karan asentamiseen. Varmista aina, että sahanterän suositeltu maksiminopeus (kierr./min) on sahan nopeuden (kierr./min) mukainen tai sitäsuurempi.

6. Noudata kohtien 1 - 5 ohjeita osiossa Terän asentaminen ja

varmista, että terä kiertää oikeaansuuntaan.167 SUOMI Alempi teräsuojus

VAROITUS: Terän alasuojus on turvalaite, joka vähentää vakavan henkilövahingon vaaraa. Älä koskaan käytä sahaa, jos alasuojus puuttuu, on vaurioitunut, asennettu virheellisesti tai ei toimi oikein. Älä luota terän alasuojuksen suojaan kaikissa tilanteissa. Turvallisuutesi riippuu seuraavien varoituksien ja varotoimenpiteiden noudattamisesta sekä sahan oikeaoppisesta käytöstä. Tarkista alempi teräsuojus oikeaoppisen sulkeutumisen varmistamiseksi ennen jokaista käyttökertaa. Jos terän alasuojus puuttuu tai toimii virheellisesti, saha tulee huoltaa ennen sen käyttöä. Tuotteen turvallisuuden ja luotettavuuden takaamiseksi tuotteen korjaamisen, huollon ja säädön saa suorittaa valtuutettu huoltopalvelu tai muu pätevä huolto-organisaatio samanlaisia varaosiakäyttäen. Alasuojuksen tarkistaminen (KuvaA)

1. Kytke työkalu pois päältä ja irrota sevirtalähteestä.

2. Kierrä alasuojuksen vipua

täysin suljetusta asennosta täysinauki.

3. Vapauta vipu ja varmista, että suojus

palaa kokonaan suljettuunasentoon. Työkalu tulee viedä valtuutettuun huoltopalveluun, jos se:

• ei palaa täysin suljettuun asentoon,

• siirtyy jaksottaisesti tai hitaasti, tai

• osuu terään tai johonkin muuhun työkalun osaan kaikissa kulmissa jaleikkaussyvyyksissä. Terät

VAROITUS: Käytä aina suojalaseja silmävamman minimoimiseksi. Karbidi on kovaa, mutta murenevaa materiaalia. Työstökappaleessa olevat vieraat esineet, kuten johdot tai naulat, voivat aiheuttaa terien halkeamisen tai rikkoutumisen. Käytä sahaa ainoastaan silloin, kun sahanterän suoja on paikoillaan. Asenna terä tiukasti kiertämällä ennen käyttämistä, ja käytä aina puhdasta ja terävääterää.

VAROITUS: Älä leikkaa tällä sahalla metallia, muovia, betonia, muurausta taikuitusementtiä. 190 mm Halkaisija Sovellus Hammas Nopea rako 18 Rako 24 Yleiskäyttö 40 184 mm Halkaisija Sovellus Hammas Rako 24 Yleiskäyttö 36 Viimeistely 60 Mikäli tarvitset lisätietoa teristä, ota yhteyttä paikalliseen

eWALT -jälleenmyyjään. Takaisinisku Takaisinisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti. Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjää kohti. Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua materiaalin yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjääkohti. Takaisinisku tapahtuu todennäköisemmin seuraavissatilanteissa.

1. VIRHEELLINEN TYÖKAPPALEEN TUKEMINEN KUVA X

a. Leikatun palan painuminen tai virheellinen nosto voi aiheuttaa terän kiinnittymisen ja johtaa takaisiniskuun (KuvaX). b. Jos materiaalia leikataan tukien sitä vain ulkoisista päistä, saha voi iskeytyä takaisin. Sahatessa materiaali painuu, uurros sulkeutuu ja terä kiinnittyy (KuvaX). c. Jos materiaalin ulokekannatettu tai ulokepala leikataan pois alhaalta ylöspäin pystysuuntaan, takaisinisku voi aiheutua. Putoava kappale voi puristaaterää. d. Pitkien kapeiden kaistaleiden leikkaaminen voi aiheuttaa takaisiniskun. Leikattava kaistale voi painua tai vääntyä ja sulkea uurroksen ja puristaaterää. e. Kun alasuojusta painetaan leikattavan materiaalin pinnan alapuolelle, käyttäjän hallinta vähenee väliaikaisesti. Saha voi nousta osittain ulos leikkauskohdasta, jolloin terän vääntymisen riski onsuurempi.

2. VIRHEELLINEN SAHAN SYVYYSASETUS FIG. H

Tehokkaimman leikkauksen suorittamiseksi terän tulee tulla ulos ainoastaan yhden hampaan verran kuten KuvassaH. Tämän avulla kenkä voi tukea terää ja minimoida materiaalin vääntymisen ja puristumisen. Katso osio Leikkaussyvyydensäätäminen.

3. TERÄN VÄÄNTYMINEN VIRHEELLINEN KOHDISTUS

LEIKKAUKSEEN a. Jos leikkauskohtaa painetaan kovemmin, terä voivääntyä. b. Jos sahaa yritetään kääntää leikkauskohdassa (merkittyyn linjaan takaisin siirtymiseksi), terä voivääntyä. c. Jos käyttäjä kurkottelee tai käyttää sahaa heikolla kehon tasapainolla, terä voivääntyä. d. Jos käden otetta tai kehon asentoa käytetään leikkauksen aikana, terä voivääntyä. e. Jos sahaa siirretään taaksepäin terän irrottamiseksi, se voivääntyä.

4. TYLSIEN TAI LIKAISTEN TERIEN KÄYTTÖ

Tylsät terät aiheuttavat sahan suuremman kuormittumisen. Sen kompensoimiseksi käyttäjä painaa yleensä kovemmin, jolloin laite kuormittuu enemmän ja terä voi vääntyä helpommin uurroksessa. Kuluneissa terissä voi olla myös riittämätön rungon välys, joka lisää kiinni jäämisen ja suuremman kuormituksenvaaraa.

Sahan täydellinen käyttönopeus on saavutettava ennen leikkauksen aloittamista tai leikkauksen uudelleen168 SUOMI aloittamista, kun laite on pysäytetty terän ollessa uurroksessa. Ellei näin tehdä, seurauksena voi olla laitteen pysähtyminen taitakaisinisku. Kaikki muut tilanteet, joissa tapahtuu terän puristuminen, kiinni jääminen, taittuminen tai virheellinen kohdistus, voivat aiheuttaa takaisiniskun. Katso takaisiniskun vaaraa vähentäviä menettelytapoja ja tekniikoita kohdista Kaikkien sahojen lisäturvaohjeet jaTerät. Leikkaussyvyyden säätäminen (KuvatF–H)

1. Nosta syvyyden säätövipua

2. Säädä oikea leikkaussyvyys kohdistamalla

syvyyden säätöhihnan

vastaava merkki uralla

3. Kiristä syvyydensäätövipu.

4. Tehokkaimman leikkauksen saavuttamiseksi karbidipäistä

sahanterää käyttäessä syvyys tulee säätää niin, että noin puolet hampaasta tulee ulos leikattavan puukappaleenalapuolelta.

5. Oikean leikkaussyvyyden tarkistustapa on esitetty

KuvassaH. Aseta leikattava materiaali terän sivua pitkin kuvan mukaisesti ja tarkista, kuinka paljon hampaasta näkyy materiaalinyli. Syvyyden säätövivun säätäminen (KuvaG) Syvyyden säätövipua

voi olla tarpeen säätää. Se voi löystyä ajan myötä ja osua pohjalevyyn ennenkiristystä. Vivun kiristäminen:

1. Pidä syvyyden säätövivusta

ja löysää lukitusmutteria

2. Säädä syvyyden säätövipua kiertämällä sitä haluamaasi

suuntaan noin 1/8kierrosta.

3. Kiristä mutteriuudelleen.

Viistokulman säätö (KuvaA,I) Viistokulman säätömekanismi

voidaan säätää välille 0° - 57°. Käytä ohjauskannattimessa

olevia säätömerkkejä paremman leikkaustarkkuudensaavuttamiseksi.

1. Nosta viistokulman säätövipua

2. Kallista pohjalevy haluamaasi kulmaan kohdistamalla

hieno viistokulman osoitin

haluamaasi kulmamerkkiin ohjauskannattimessa

3. Laske viistokulman säätövipu sen kiristämiseksiuudelleen.

Viistokulman lukitsin (KuvaI) DCS578 ja DCS579 -malleissa on viistokulman lukitsin. Kun kallistat pohjalevyä, kuulet napsahduksen ja tunnet pohjalevyn pysähtyvän sekä 22,5 että 45 asteeseen. Jos haluat valita niistä jomman kumman, kiristä vipu

uudelleen sitä laskemalla. Jos haluat säätää jonkin toisen kulman, jatka pohjalevyn kallistamista, kunnes karkea viistokulman osoitin

kohdistuu haluamaasimerkkiin. Leikkauspituuden osoitin (KuvaJ) Pohjalevyn

sivulla olevat merkit osoittavat materiaaliin leikattavan aukon pituuden täydellä leikkaussyvyydellä. Merkit ovat 5mm:nvälein. Ohjausviivaimen asentaminen ja säätö (KuvaK) Ohjausviivainta

käytetään leikkaamaan yhdensuuntaisesti työkappaleen reunanmukaisesti. Asennus

1. Löysää ohjausviivaimen säätönuppia

ohjausviivaimen siirtymisenmahdollistamiseksi.

2. Laita ohjausviivain

kuvassa näytetyllätavalla.

3. Kiristä ohjausviivaimen säätönuppi

1. Löysää ohjausviivaimen säätönuppia

ja aseta ohjausviivain

halutulle leveydelle. Säätö voidaan lukea ohjausviivaimenasteikolta.

2. Kiristä ohjausviivaimen säätönuppi

Pölynpoistoportin asentaminen (KuvatA,F,L) DCS578/DCS579 -pyörösahoissa on pölynpoistoportti . Pölynpoistoportin asentaminen

1. Löysää kokonaan syvyyden säätövipu

3. Kohdista pölynpoistoportin

vasen puoli yläteräsuojuksen

päälle kuvan mukaisesti. Varmista, että kieleke on asetettu työkalun valu-uraan. Oikean asennettuna se napsahtaa kokonaan alkuperäisen leikkaussyvyyden osoittimenpäälle.

4. Kohdista oikeanpuoleinen kappalevasemmanpuoleiseen.

5. Aseta ruuvit paikoilleen ja kiristäne.

Ohjauskiskot (KuvaM) DCS579 Ohjauskiskot, jotka ovat saatavilla eri pituisina lisävarusteina, mahdollistavat pyörösahan käyttämisen tarkkoihin suoriin leikkauksiin ja samanaikaisesti suojaavat työkappaleen pinnan vaurioilta. Muiden lisävarusteiden kanssa ohjauskiskoja käyttäen voidaan suorittaa tarkkoja kulmaleikkauksia, viisteleikkauksia jakiinnitystöitä. Kiristimet

ovat saatavilla ohjauskiskon

kiinnittämiseksi työkappaleeseen

avulla voit varmistaa, että ohjauskisko

on kiinnitetty hyvin työkappaleeseen

turvallista käyttöä varten. Kun ohjauskisko on asetettu leikkauslinjaan ja kiinnitetty hyvin työkappaleeseen, osat eivät liiku leikkauksenaikana. TÄRKEÄÄ: Yksikön korkeusasteikko on asetettu sahan käyttämiseksi ilman ohjauskiskoa. Kun sahaa käytetään yhdessä ohjauskiskon kanssa, korkeusero on noin 5,0mm. Pyörösahan asentaminen ohjauskiskoon (KuvatA,N) Pyörösahan ja ohjauskiskon välisen välyksen (KuvaN,

) on oltava erittäin pieni parhaiden leikkaustuloksien saavuttamiseksi.169 SUOMI Mitä pienempi välys on, sitä parempi suoran leikkauslinjan lopputulos ontyökappaleessa. Välys voidaan asettaa kahdella kiskon säätimellä

(KuvaA) jokaiseen kanavaan alustassa 0° leikkauksessa

ja 1–45° viistoleikkauksessa

. Kiskon säätimet ovat tarkkuusnokkia, joiden avulla laitteen ja ohjauskiskon välistä välystä voidaan pienentää. Kun kyseiset säätimet on asetettu, sahan sivuttainen liikkuminen on leikkauksen aikana minimaalinen ja leikkaus tapahtuutasaisesti. HUOMaa: Säätimet on asetettu minimivälykseen tehtaalla ja niiden säätäminen ja asettaminen voi olla tarpeen ennen kuin laitetta käytetään. Aseta pyörösaha ohjauskiskoonseuraavasti. HUOMaa: Aseta sahassa olevat kiskon säätimetohjauskiskoon.

1. Avaa kiskon säätimen sisällä olevaa ruuvia sahan ja

ohjauskiskon välisen säätämisenmahdollistamiseksi.

2. Vedä alasuojaa taaksepäin ja aseta laite ohjauskiskoon

varmistaen, että terä on korkeimmassaasennossa.

3. Kierrä säädintä, kunnes saha lukittuuohjauskiskoon.

TÄRkEÄÄ: Varmista, että saha on kiinnittynyt hyvin kiskoon yrittämällä painaa sahaa eteenpäin. Varmista, ettei sahaliiku.

4. Kierrä säädintä hiukan taaksepäin, kunnes saha liukuu

helposti kiskoapitkin.

5. Pidä kiskon säädintä paikoillaan ja kiristä ruuviuudelleen.

HUOMaa: SÄÄDÄ aIna järjestelmä käytettäväksi muiden kiskojenkanssa. Kiskon säätimet asetetaan nyt sivusuuntaisen liikkeen minimoimiseksi, kun sahalla leikataan ohjauskiskoakäyttäen. Ennen sahan käyttämistä ohjauskiskon sälösuoja

viritettävä. Katso kohta Sälösuojanviritys. Sälösuojan viritys (KuvaN) Ohjauskiskossa

, joka tulee virittää sahaan ennen ensimmäistäkäyttökertaa. Sälösuoja

sijaitsee ohjauskiskon reunoilla (KuvaN). Sälösuojan tarkoituksena on varmistaa, että käyttäjällä on suora näkyvyys terän leikkauslinjaan ja vähentää sälön muodostumista työkappaleen leikkausreunaan sahaamisenaikana. TÄRkEÄÄ: LUE Ja nOUDaTa aIna ohjeita Pyörösahan asentaminen ohjauskiskoon ennen sälösuojan leikkaamista! Sälösuojan virittäminen (KuvatO–R)

1. Aseta ohjauskisko

, joka tulee vähintään 100 mm työkappaleen yli (KuvaO). Varmista kiristimellä, että ohjauskisko on hyvin kiinni työkappaleessa. Tämä takaa sahaamisentarkkuuden.

2. Aseta laitteeseen 20 mm:nleikkaussyvyys.

3. Aseta sahan etuosa ulos tulevaan ohjauskiskon päähän ja

varmista, että terä on kiskon reunan edessä (KuvaP).

4. Kytke saha päälle ja leikkaa hitaasti sälösuoja koko kiskon

potuudelta yhdellä jatkuvalla liikkeellä. Sälösuojan reuna vastaa nyt tarkalleen terän leikkausreunaa (KuvaQ). Viritä sälösuoja ohjauskiskon toiselle puolelle poistamalla sahan kiskosta ja kiertämällä kiskoa 180°. Toista vaiheet 1 -4. HUOMaa: Sälösuoja voidaan halutessa asettaa viistoon 45°, toista sitten vaiheet 1 - 4. Tällöin kiskon yksi puoli voi leikata samansuuntaisia leikkauksia ja kiskon toinen puoli on viritetty 45° viistoleikkauksiin (KuvaR). HUOMaa: Jos sälösuoja viritetään samansuuntaiseen leikkaukseen molemmilla puolilla ja laite on viistossa, terä ei ohjaudu sälösuojan reunaa pitkin. Tällöin laitteen viiston ohjauspiste ei ole pysyvä ja terä siirtyy ulos ja yli, kun laite asetetaanviistoon. Uurroksen osoitin (KuvatS–U) Sahakengän etuosassa on uurroksen osoitin

pystysuuntaiseen ja viistoleikkaukseen. Tämän osoittimen avulla voit ohjata sahaa merkittyjä leikkauslinjoja pitkin leikattavassa materiaalissa. Uurroksen osoitin kohdistuu sahanterän vasemmalle (ulko-) puolelle, jolloin liikkuvan terän leikkaama ura tai ”uurros” menee osoittimen oikealle puolelle. Ohjaa sahaa piirrettyä leikkauslinjaa pitkin niin, että uurros putoaa jäämä- tai liikamateriaaliin. KuvaT osoittaa sahan samansuuntaisessa leikkausasennossa ohjauskiskoon nähden. KuvaU osoittaa sahan viistoleikkausasennossa ohjauskiskoonnähden. Ennen käyttämistä

• Varmista, että suojukset on asennettu oikein. Sahanterän suojuksen täytyy olla suljetussaasennossa.

• Varmista, että sahanterä pyörii terässä olevan nuolensuuntaan.

• Älä käytä erittäin kuluneitasahanteriä. TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Käsien oikea asento (KuvaV)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassaasennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä pääkahvassa

ja toisen käden pitämistä lisäkahvalla

LED-työvalaistus (KuvaA) LED-työvalo

aktivoituu, kun liipaisukytkintä painetaan. Kun liipaisin vapautetaan, työvalo palaa korkeintaan 20 sekunninajan. HUOMaa: Työvalot on tarkoitettu välittömän työpinnan valaisuun eikä niitä ole tarkoitettu käytettäväksitaskulamppuna. Käynnistäminen ja sammuttaminen (KuvaA) Turvasyistä työkalun liipaisukytkin

on varustettu vapautuspainikkeella

Paina lukituksen vapautuspainiketta vapauttaaksesityökalu.170 SUOMI Käynnistä työkalu painamalla liipaisukytkintä

Kun liipaisukytkin vapautetaan, lukituksen vapautuspainike kytkeytyy päälle ja estää koneen tahattomankäynnistymisen. HUOMAUTUS: Älä käynnistä tai sammuta työkalua, kun sahanterä koskettaa työkappaletta tai muitamateriaaleja. Työkappaletuki (KuvatW–Z)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi työkappaletta on tuettava oikeaoppisesti ja sahaa on pidettävä tiukasti hallinnanmenetyksenestämiseksi. Kuvat W ja Y osoittavat oikean sahan asennon. Kuvat X ja Z osoittavat vaarallisen asennon. Pidä kädet kaukanaleikkausalueelta. Takaisiniskun välttämiseksi levyä tai paneelia on AINA tuettava leikkauskohdan LÄHELTÄ (Kuva W ja Y). ÄLÄ tue levyä tai paneelia kaukana leikkauskohdasta (Kuvat X, Z). IRROTA AKKU AINA POIS ENNEN SÄÄTÖJEN TEKEMISTÄ! Aseta työkappale sen “hyvä” puoli—puoli, jonka ulkomuoto on tärkeämpi—alaspäin. Saha leikkaa ylöspäin, joten mahdollinen sälö muodostuu ylhäälle osoittavaan työkappaleen puoleen sahaamisenaikana. Leikkaaminen (KuvaY)

VAROITUS: Älä koskaan yritä käyttää tätä työkalua asettamalla sen ylösalaisin työpinnalle ja viemällä materiaalin työkaluun. Kiinnitä työkappale aina hyvin ja vie työkalu työkappaleeseen pitäen tiukasti kiinni työkalusta molemmilla käsillä kuten KuvassaY. Aseta sahan pohjalevyn levyempi kohta hyvin tuettuun työkappaleen osaan. Älä aseta sitä osaan, joka putoaa leikkauksen jälkeen. KuvanY esimerkki osoittaa OIKEAN levyn pään leikkaamistavan. Kiinnitä työkappale aina. Älä yritä pitää lyhyistä työkappaleista käsillä kiinni! Tue aina itsekantavaa ja riippuvaa materiaalia. Ole varovainen, kun sahaat materiaaliaalapuolelta. Varmista, että täysi nopeus on saavutettu ennen kuin terä koskettaa leikattavaa materiaalia. Jos saha käynnistetään sen ollessa kiinni materiaalissa tai jos sitä painetaan eteenpäin uraan, se voi iskeytyä takaisin. Paina sahaa eteenpäin nopeudella, jolloin terä leikkaa vaivatta. Kovuus ja sitkeys voivat vaihdella jopa samassa materiaalikappaleessa, oksaiset ja kosteat osiot voivat lisäksi kuormittaa sahaa huomattavasti. Kun näin tapahtuu, paina sahaa hitaammin mutta riittävän voimakkaasti, jotta leikkaaminen tapahtuisi suurin piirtein samalla nopeudella. Jos sahaa käytetään voimalla, leikkauksista voi tulla karkeita ja epätarkkoja, saha voi iskeytyä takaisin ja sen moottori voi ylikuumentua. Jos leikkaus poistuu leikkauslinjasta, älä yritä siirtää sitä takaisin voimalla. Vapauta kytkin ja anna terän pysähtyä kokonaan. Voit sitten vetää sahan takaisin, tähdätä sen uudelleen ja aloittaa uuden leikkauksen hiukan väärän leikkauksen sisältä. Vedä saha joka tapauksessa takaisin, jos leikkausta on siirrettävä. Voimalla suoritettu korjaus leikkauksen sisälä voi pysäyttää sahan ja aiheuttaatakaisiniskun. JOS SAHAAMINEN PYSÄHTYY, VAPAUTA LIIPAISIN JA SIIRRÄ SAHAA TAAKSEPÄIN, KUNNES SE IRTOAA. VARMISTA, ETTÄ TERÄ

ON SUORAAN LEIKKAUSKOHDASSA JA IRTI LEIKKAUSREUNASTA

ENNEN UUDELLEENKÄYNNISTÄMISTÄ. Kun lopetat leikkauksen, vapauta liipaisukytkin ja anna terän pysähtyä ennen sahan nostamista työkappaleesta. Kun nostat sahan, jousijännitteinen teleskooppisuojus sulkeutuu automaattisesti terän alapuolelle. Huomaa, että terä on siihen saakka suojaamaton. Älä koskaan kurottele työkappaleen alle mistään syystä. Kun teleskooppisuojuksen taakse vetäminen käsin (taskuleikkauksien aloittamiseksi) on tarpeen, käytä ainapalautusvipua. HUOMaa: Kun sahaat ohuita kappaleita, varmista, etteivät pienet pois leikatut osat riipu alasuojuksensisällä. Taskuleikkaus (KuvaAA)

VAROITUS: Älä koskaan sido teräsuojusta yläasentoon. Älä koskaan siirrä sahaa taaksepäin taskuleikkauksen aikana. Muutoin laite voi nousta pois työkappaleesta, jolloin on olemassahenkilövahinkovaara. Taskuleikkaus suoritetaan lattiaan, seinään tai muuhun tasaiseenpintaan.

1. Säädä sahan pohjalevyä niin, että terä leikkaa

haluamaltasisyvyydeltä.

2. Kallista sahaa eteenpäin ja ole leikattavan materiaalin

3. Vedä alateräsuojus yläasentoon alasuojuksen vipua käyttäen.

Laske pohjalevyn takaosaa, kunnes terän hampaat lähes koskettavatleikkauslinjaa.

4. Vapauta terän suojus (se koskettaa työkappaleeseen ja pysyy

täten paikoillaan sen vapaata avaamista varten leikkauksen aloittamiseksi). Poista käsi suojuksen vivusta ja tartu tiukasti lisäkahvaan

kuten KuvassaAA. Aseta keho ja käsivarsi niin, että ne vastaavat mahdolliseentakaisiniskuun.

5. Varmista, että terä ei kosketa leikkauspintaan ennen

sahaamisenaloittamista.

6. Käynnistä moottori ja laske sahaa asteittain, kunnes sen

pohjalevy on tasaisesti leikattavassa materiaalissa. Vie sahaa leikkauslinjaa pitkin, kunnes leikkaus onsuoritettu.

7. Vapauta liipaisin ja anna terän pysähtyä kokonaan ennen

kuin poistat teränmateriaalista.

8. Toista yllä mainitut toimenpiteet jokaisen uuden

leikkauksenkohdalla. Pölyn poisto (KuvaDD)

VAROITUS: Pölyjen sisäänhengitysvaara. Henkilövahinkojen välttämiseksi tulee AINA käyttää hyväksyttyähengityssuojaa. Työkalun mukana toimitetaan pölynpoistoportti

Pölynpoistoportti mahdollistaa työkalun liittämisen ulkoiseen pölynpoistolaitteeseen joko AirLock™-järjestelmällä (DWV9000-XJ) tai standardilla 35mm:npölynpoistokappaleella.

VAROITUS: KÄYTÄ AINA puuta sahatessasi pölynpoistolaitetta, joka on suunniteltu pölynpoistoa koskevien sovellettavien direktiivien mukaan. Tavallisimpien pölynimureiden letkut sopivat suoraanpölynpoistoaukkoon.171 SUOMI Ripustuskoukku (Kuva A) (Sisältyy joihinkin malleihin)

VAROITUS: Vakavien henkilövahinkojen välttämiseksi työkalun ripustuskoukkua ei saa ripustaa kehosta. ÄLÄ käytä ripustuskoukkua työkalun sitomiseksi tai kiinnittämiseksi henkilöön tai johonkin kohteeseen käytön aikana. ÄLÄ ripusta työkalua pään yläpuolelle tai ripusta esineitäripustuskoukusta.

VAROITUS: Jotta pyörösaha ei voisi pudota käyttäjien tai sivullisten päälle ja henkilövahingot vältettäisiin, varmista sen hyvä tuki ripustuskoukkua käyttäessä tai aseta saha varmaan ja vakaaseen paikkaan, kun sitä ei käytetä. Pidä alla oleva alue vapaana, jotta työkalu tai leikattu materiaali ei voisi pudota ja osua henkilöihin tai alla oleviinkohteisiin. Pyörösahassa on kätevä ripustuskoukku

, jonka avulla se voidaan ripustaa sopivaan ja vakaaseen rakenteeseen käyttökertojen välissä. Ripustuskoukkua ei ole tarkoitettu työkalun sitomiseksi tai kiinnittämiseksi henkilöön tai johonkin kohteeseen nostonaikana. KUNNOSSAPITO DeWALT -työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Laturia tai akkua ei voida huoltaa. Voiteleminen Laitteessa on itsestään voideltuva palloa ja pallolaakerit, joten sitä ei tarvitse enää voidella. Suosittelemme kuitenkin, että viet tai lähetät työkalun huoltoon vaihdekotelon perusteellista puhdistusta, tarkistusta ja voiteluavarten. Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen. Alasuojus Alasuojuksen on aina pyörittävä ja sulkeuduttava vapaasti täysin avoimesta asennosta täysin suljettuun asentoon. Tarkista aina virheetön toiminta ennen leikkaamista avaamalla ja sulkemalla suojuksen kokonaan. Jos suojus sulkeutuu hitaasti tai vajavaisesti, se on puhdistettava tai huollettava. Älä käytä sahaa, ennen kuin se toimii virheettömästi. Puhdista suojus kuivalla ilmalla tai pehmeällä harjalla kaiken sahanpölyn tai jäämien poistamiseksi suojuksen reitiltä sekä suojuksen jousen ympäriltä. Jos ongelma toistuu tästä huolimatta, se tulee toimittaa valtuutettuunhuoltopalveluun. Pohjalevyn säätö (KuvatE,BB,CC) Pohjalevy on asennettu tehtaalla niin, että terä on pystysuunnassa pohjalevyyn. Jos pitkän käytön jälkeen terän uudelleen kohdistus on tarpeen, toimi seuraavasti: 90 asteen leikkauksien säätäminen

1. Palauta saha 0asteenviistokulmaan.

2. Aseta saha sivulleen ja vedä alasuojustaakse.

3. Aseta leikkaussyvyydeksi 51mm.

4. Löysää viistokulman säätövipua (KuvaCC,

). Aseta suorakulma terää vasten ja pohjalevy kuten KuvassaBB.

5. Käännä kuusioavaimella (

, Kuva E) säätöruuvia (

Kuva BB) pohjalevyn alapuolella, kunnes terä ja pohjalevy ovat tasaisesti suorakulmaan nähden. Kiristä viistekulman säätöviputiukasti. Viistokulman säätövivun säätäminen (KuvaCC) Viistokulman säätövipua

voi olla tarpeen säätää. Se voi löystyä ajan myötä ja osua pohjalevyyn ennenkiristystä. Vivun kiristäminen:

1. Pidä viistokulman säätövivusta

ja löysää viistoa lukitusmutteria

2. Säädä viistokulman säätövipua kiertämällä sitä haluamaasi

suuntaan noin 1/8kierrosta.

3. Kiristä mutteriuudelleen.

Terät Tylsä terä aiheuttaa tehottoman leikkauksen, ylikuormittaa sahan moottorin, liiallisesti siruja, ja lisää takaiskun mahdollisuutta. Vaihda terät, kun sahan painaminen leikkauksen läpi on vaikeampaa, kun moottori kuormittuu tai kun terään muodostuu liikaa lämpöä. Pidä varateriä aina saatavilla, jotta terävät terät ovat välittömästi käytettävissä. Tylsät terät voidaan teroittaa useimmillaalueilla. Kovettunut pihka voidaan poistaa terästä kerosiinilla, tärpätillä tai uunin puhdistusaineella. Tarttumattomalla pinnalla päällystettyjä teriä voidaan käyttää, kun liiallista kertymistä esiintyy, esimerkiksi painekäsiteltyä ja vihreää Lisävarusteet

VAROITUS: Muita kuin DeWALT -lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vahingoittumisvaaranvähentämiseksi.172 SUOMI ÄLÄ KÄYTÄ VETTÄ SYÖTTÄVIÄ LISÄVARUSTEITA TÄMÄN SAHANKANSSA. TARKISTA KARBIDITERÄT SILMÄMÄÄRÄISESTI ENNEN KÄYTTÖÄ. JOS TERÄT OVAT VAURIOITUNEET, VAIHDANE. Saat lisätietojajälleenmyyjältäsi. Ympäristön suojeleminen Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteenmukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.
