KÄYTTÖOHJE DCS520T2RQW DEWALT

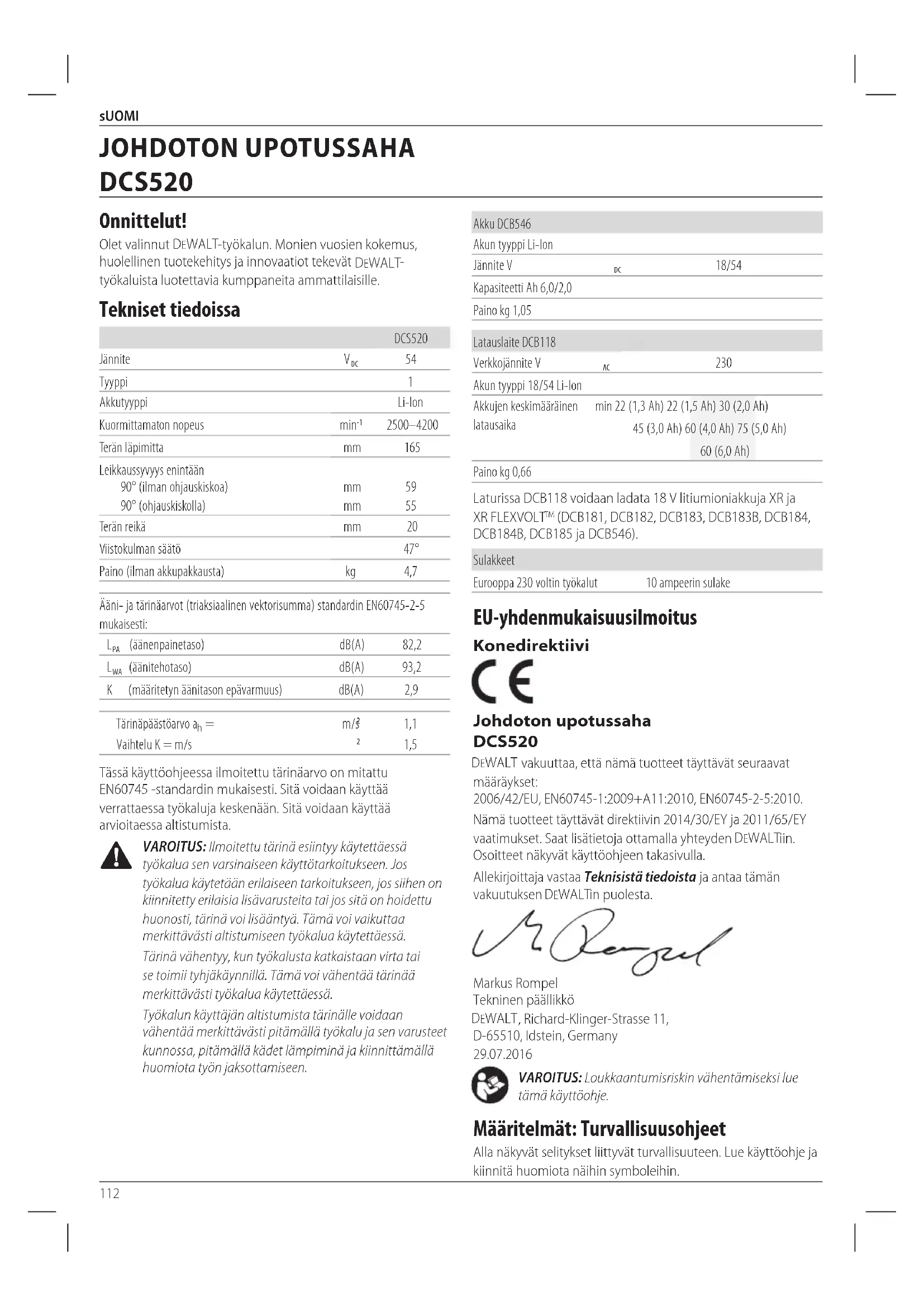

18/54 Kapasiteetti Ah 6,0/2,0 Paino kg 1,05 Latauslaite DCB118 Verkkojännite V

(DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185 ja DCB546). Sulakkeet Eurooppa 230 voltin työkalut 10 ampeerin sulake EU-yhdenmukaisuusilmoitus Konedirektiivi Johdoton upotussaha DCS520 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN60745-1:2009+A11:2010, EN60745-2-5:2010. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALT iin. Osoitteet näkyvät käyttöohjeentakasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALT inpuolesta. Markus Rompel Tekninen päällikkö DeWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämäkäyttöohje. Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihinsymboleihin. Onnittelut! Olet valinnut DeWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT

työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa DCS520 Jännite V

Tyyppi 1 Akkutyyppi Li-Ion Kuormittamaton nopeus min

2500–4200 Terän läpimitta mm 165 Leikkaussyvyys enintään 90° (ilman ohjauskiskoa) 90° (ohjauskiskolla)

Terän reikä mm 20 Viistokulman säätö 47° Paino (ilman akkupakkausta) kg 4,7 Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN60745-2-5 mukaisesti:

(äänenpainetaso) dB(A) 82,2

(äänitehotaso) dB(A) 93,2 K (määritetyn äänitason epävarmuus) dB(A) 2,9 Tärinäpäästöarvo a

1,1 Vaihtelu K = m/s

1,5 Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN60745 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessaaltistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkaluakäytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkaluakäytettäessä. Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työnjaksottamiseen. Suomi (käännetty alkuperäisestä käyttöohjeesta) JOHDOTON UPOTUSSAHA DCS520113 sUOMI

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingonvaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaranmahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainenloukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon.

Tulipalonvaara. Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara.

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Katkaise sähkötyökalusta virta ja irrota sen pistoke pistorasiasta tai irrota akku siitä ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa.114 sUOMI d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne.

5) Akkukäyttöisten Työkalujen

Käyttäminen ja Niistä Huolehtiminen a ) Käytä ainoastaan valmistajan suosittelemaa latauslaitetta. Tietyntyyppiselle akulle soveltuva latauslaite voi aiheuttaa tulipalon vaaran käytettynä yhdessä toisen akunkanssa. b ) Käytä sähkötyökalussa vain siihen tarkoitettuja akkuja. Muiden akkujen käyttäminen voi aiheuttaa tulipalon tai onnettomuudenvaaran. c ) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden läheltä, kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten esineiden läheltä. Ne voivat oikosulkea akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman taitulipalon. d ) Oikosulku voi aiheuttaa nesteen vuotamisen akusta. Vältä koskemasta tähän nesteeseen. Jos nestettä pääsee vahingossa iholle, huuhtele vedellä. Jos tätä nestettä pääsee silmään, ota yhteys lääkäriin. Akkuneste voi ärsyttää tai aiheuttaapalovamman.

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden. Lisäturvallisuusohjeet Turvallisuusohjeet kaikille sahoille a ) VAARA: Pidä kädet poissa leikkausalueelta ja terästä. Tartu toisella kädellä apukahvasta tai moottorikotelosta. Jos tartut sahaan molemmin käsin, ne eivät pääse koskettamaan terää. b ) Älä kurota työkappaleen alle. Suojus ei suojaa terältä työkappaleen alapuolella. c ) Säädä leikkaussyvyys työkappaleen paksuuden mukaan. Työstökappaleen alapuolella pitäisi näkyä vähemmän kuin yhden hampaan mitta. d ) Leikattavaa kappaletta ei koskaan saa pitää käsissä tai jalkojen päällä. Kiinnitä työkappale tukevalle alustalle. On tärkeää tukea työkappale oikein, jotta voitaisiin minimoida kehon vaarantuminen, terän juuttuminen kiinni tai hallinnan menettäminen. e ) Tartu kiinni koneen eristetyistä tartuntapinnoista, jos leikattaessa on vaara osua piilossa oleviin johtoihin. Kosketus jännitteelliseen johtoon tekee myös työkalun näkyvillä olevat metalliosat jännitteellisiksi, ja ne aiheuttavat sähköiskun työkalun käyttäjälle. f ) Halkaisutyössä tulee aina käyttää halkaisuohjainta tai ohjauskiskoa. Se antaa tarkemman leikkauksen ja vähentää terän kiinnijuuttumisvaaraa. g ) Käytä aina oikean kokoisia teriä, joissa on oikean muotoinen keskus (vinoneliö tai pyöreä). Jos terä ei vastaa sahan asennuskiinnikkeitä, terä pyörii epäkeskeisesti aiheuttaen hallinnan menetyksen. h ) Älä koskaan käytät vahingoittunutta tai vääränlaista terän aluslevyä tai pulttia. Terän aluslevyt ja pultti on suunniteltu tälle sahalle parasta suorituskykyä ja turvallista käyttöä silmällä pitäen. Takaiskun syyt ja ehkäiseminen

• Takaisku on äkkinäinen reaktio, kun sahanterä tarttuu kiinni tai on kohdistettu väärin, jolloin saha nousee hallitsemattomasti ylös työkappaleesta käyttäjää kohti;

• Kun sahanterä juuttuu tiukasti kiinni uurrokseen, terä pysähtyy ja moottorin reaktio heittää sahan nopeasti takaisin käyttäjää kohti;

• Jos terä vääntyy tai kohdistuu väärin, terän takaosan hampaat voivat kaivautua puun yläpintaan ja aiheuttaa terän nousemisen ylös uurroksesta ja sahan hyppäämisen takaisin käyttäjää kohti. Takaisku aiheutuu työkalun vääränlaisesta käytöstä ja/tai vääristä työmenetelmistä tai työolosuhteista, jotka voidaan välttää seuraavilla varotoimenpiteillä: a ) Pidä sahasta tiukasti kiinni molemmin käsin ja kohdista käsivarret vastustamaan takaiskuvoimia. Pidä vartalo jommallakummalla puolella terää, ei linjassa terän kanssa. Takaisku voi saada sahan hyppäämään takaisin, mutta käyttäjä voi hallita takaiskun voimaa ottamalla huomioon oikeat varotoimet. b ) Kun terä on juuttunut kiinni tai leikkaaminen jostakin syystä keskeytyy, vapauta liipaisin ja pidä sahaa liikkumattomana työstettävässä materiaalissa, kunnes terä on täysin pysähtynyt. Älä koskaan yritä irrottaa sahaa työstettävästä materiaalista tai vetää sitä taaksepäin terän liikkuessa, koska tällöin voi syntyä takaisku. Tutki terän juuttumisen syy ja suorita korjaustoimenpiteet. c ) Kun käynnistät sahan uudelleen työkappaleessa, keskitä terä uurtoon ja varmista, etteivät hampaat ole kiinni materiaalissa. Jos terä on juuttunut kiinni,115 sUOMI se saattaa lähteä nousemaan ylös tai iskeä taakse työkappaleesta, kun saha käynnistetään. d ) Tue isot levyt terän juuttumisen ja takaiskun vaaran vähentämiseksi. Suuret paneelit pyrkivät taipumaan omasta painostaan. Aseta tuki levyn alle molemmin puolin lähelle leikkauslinjaa ja lähelle levyn reunaa. e ) Älä käytä tylsiä tai vaurioituneita teriä. Teroittamattomat tai väärin asetetut terät tekevät kapean uurron, mikä aiheuttaa liiallista kitkaa, terän takertumista ja takaiskuja. f ) Teräsyvyyden ja -viistouden säätö- ja lukitusvipujen tulee olla tiukasti kiinni ennen leikkaamiseen ryhtymistä. Jos terän säätö siirtyy leikkauksen aikana, se voi aiheuttaa kiinnijuuttumisen ja takaiskun. g ) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Esiin tunkeutuva terä voi kohdata vastuksen, joka aiheuttaa takaiskun. Turvaohjeet upotustyyppisille sahoille a ) Tarkista ennen kutakin käyttöä, että suojus sulkeutuu oikein. Älä käytä sahaa, jos suojus ei liiku vapaasti ja sulkeudu terän ympärille välittömästi. Älä purista tai sido suojusta niin, että terä on esillä. Jos saha putoaa vahingossa, suojus voi taipua. Varmista, että suojus liikkuu vapaasti koskettamatta terää tai mitään muuta osaa missään kulmassa tai leikkaussyvyydessä. b ) Tarkista suojuksen palautusjousen toiminta ja kunto. Jos suojus ja sen jousi eivät toimi oikein, ne täytyy huoltaa ennen seuraavaa käyttöä. Suojus voi toimia veltosti, koska sen osat ovat vaurioituneet, siinä on pihkaa tai siihen on kertynyt likaa. c ) Varmista, ettei sahan ohjauslevy pääse siirtymään upotusleikkauksen aikana, kun terän viisteasetus on muu kuin 90°. Terän siirtyminen sivusuunnassa aiheuttaa kiinnijuuttumisen ja todennäköisesti takaiskun. d ) Tarkista aina, että suojus peittää terän, ennen kuin asetat sahan työpöydälle tai lattialle. Suojaamaton, vapaalla pyörivä terä aiheuttaa sahan kulkemisen taaksepäin, jolloin se leikkaa kaikkea eteen tulevaa. Ota huomioon aika, joka kuluu terän pysähtymiseen liipaisimen vapauttamisen jälkeen. Muita turvallisuusohjeita kaikille halkaisukiilalla varustetuille sahoille a ) Käytä käytössä olevalle sahalle sopivaa halkaisukiilaa. Jotta halkaisukiila toimisi oikein, sen täytyy olla terän runkoa paksumpi mutta terän hammasasetusta ohuempi. b ) Säädä halkaisukiila tässä oppaassa kuvatulla tavalla. Väärä väli, asento ja kohdistus voivat tehdä halkaisukiilasta tehottoman takaiskun estämiseen. c ) Jotta halkaisukiila toimisi oikein, sen täytyy koskettaa työkappaletta. Halkaisukiila ei estä takaiskua lyhyissä leikkauksissa. d ) Älä käytä sahaa, jos halkaisukiila on taipunut. Pienikin este voi hidastaa suojuksen sulkeutumisnopeutta. Muita turvallisuusohjeita upotussahoille

• Käytä kuulosuojia. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

• Käytä pölysuojainta. Pölyhiukkasille altistuminen voi aiheuttaa hengitysvaikeuksia ja mahdollisen vamman.

• Älä käytä teriä, joiden läpimitta on suositeltua suurempi tai pienempi. Katso tarkemmat terien ominaisuudet teknisistä tiedoista. Käytä ainoastaan tässä oppaassa määritettyjä teriä, jotka noudattavat standardia EN 847-1.

• Älä käytä leikkauslaikkoja. Vaarat Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulonheikkeneminen.

• Lentävien kappaleiden aiheuttamathenkilövahingot.

• Käytön aikana kuumenevien varusteiden aiheuttamatpalovammat.

• Pitkäaikaisen käyttämisen aiheuttamathenkilövahingot. Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että akun jännite vastaa laitteen tyyppikilpeen merkittyä jännitettä. Tarkista myös, että latauslaitteen jännite vastaa sähköverkonjännitettä. Tämä DeWALT -latauslaite on kaksoiseristetty EN60335 -säädösten mukaisesti, joten maadoitusjohtoa eitarvita. Jos virtajohto vaurioituu, se on korvattava uudella johdolla, jonka voi hankkia DeWALT in huolto-organisaationkautta. Jatkojohdon käyttäminen Jatkojohtoa saa käyttää vain, jos se on ehdottoman välttämätöntä. Käytä latauslaitteen vaatimukset täyttävää hyväksyttyä jatkojohtoa. Lisätietoja on Teknisissä tiedoissa. Johdinten pienin koko on 1mm

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki.

Latauslaitteet DeWALT -laturit eivät vaadi säätöä ja niiden käyttö on suunniteltu mahdollisimmanhelpoksi. Tärkeitä turvallisuusohjeita latauslaitetta käytettäessä SÄILYTÄ NÄMÄ OHJEET: Tämä ohjekirja sisältää tärkeitä turvallisuus- ja käyttöohjeita yhteensopiviin akkulatureihin (katso Tekniset tiedot).

• Lue kaikki laturin, akkuyksikön ja akkuyksikköä käyttävän tuotteen ohjeet ja varoitusmerkinnät ennen laturinkäyttöä.

VAROITUS: Sähköiskun vaara. Älä päästä nestettä laturin sisään. Se voi aiheuttaasähköiskun.116 SUOMI

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA.

HUOMIO: Palovamman vaara. Loukkaantumisriskin vähentämiseksi lataa vain ladattavia DeWALT -akkuja. Muun tyyppiset akut voivat haljeta ja aiheuttaa henkilövahingon javaurioita.

HUOMIO: Lapsia tulee valvoa ja varmistaa, että he eivät leikilaitteella. HUOMAUTUS: Joissakin olosuhteissa vieras materiaali voi aiheuttaa oikosulkuja laturin sisällä oleviin suojaamattomiin latauskontakteihin laturin ollessa kytkettynä sähköverkkoon. Vieraat johtavat aineet, kuten teräsvilla, alumiinifolio tai metallihiukkaskertymät, niihin kuitenkaan rajoittumatta, on pidettävä poissa laturin aukoista. Irrota laturi aina tehonsyötöstä, kun laturissa ei ole akkua. Irrota laturi tehonsyötöstä ennen kuin yrität puhdistaasitä.

• ÄLÄ YRITÄ ladata akkuyksikköä millään muulla laturilla kuin tässä käyttöohjeessa mainituilla. Laturi ja akkuyksikkö on suunniteltu erityisesti toimimaanyhdessä.

• Näitä latureita ei ole tarkoitettu käytettäväksi mihinkään muuhun tarkoitukseen kuin ladattavien DeWALT -akkujen lataamiseen. Muu voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä jätä laturia sateeseen tailumeen.

• Vedä pistokkeesta äläkä johdosta, kun irrotat laturia verkkovirrasta. Tämä vähentää pistokkeen ja sähköjohdon vahingoittumisenriskiä.

• Varmista, että johto sijaitsee niin, että sen päälle ei astuta, siihen ei kompastu tai että siihen ei muuten kohdistu vaurioita tairasitusta.

• Älä käytä jatkojohtoa ellei se ole ehdottoman välttämätöntä. Jatkojohdon virheellinen käyttö voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Älä laita mitään esineitä laturin päälle tai laita laturia pehmeälle pinnalle, joka saattaa tukkia ilmanvaihtoaukot ja aiheuttaa liiallisen sisäisen lämmön. Sijoita laturi pois lämpölähteiden läheltä. Laturi tuulettuu kotelon päällä ja pohjassa olevien aukkojenkautta.

• Älä käytä laturia, jos johto tai pistoke on vahingoittunut– vaihdata nevälittömästi.

• Älä käytä laturia, jos siihen on kohdistunut terävä isku, se on pudotettu tai muuten vahingoittunut millään tavalla. Vie se valtuutettuunhuoltoon.

• Älä pura laturia. Vie se valtuutettuun huoltoon, jossa se huolletaan tai korjataan. Virheellinen kokoaminen voi aiheuttaa tulipalon tai jopa kuolettavan sähköiskunriskin.

• Jos virtajohto on vahingoittunut, valmistajan, huollon tai vastaavan pätevän henkilön täytyy vaihtaa sevälittömästi.

• Irrota laturi pistorasiasta ennen kuin yrität puhdistaa sitä. Tämä vähentää sähköiskun vaaraa. Akkuyksikön poistaminen ei vähennäriskiä.

• ÄLÄ KOSKAANyritä yhdistää kahta laturiayhteen.

• Laturi on suunniteltu toimimaan tavallisella 230 V:n kotitalouden sähkövirralla. Älä yritä käyttää mitään muuta kuin määritettyä jännitettä. Tämä ei koskeautolaturia. Akun lataaminen (Kuva [Fig.] A)

1. Yhdistä laturi sopivaan pistorasiaan ennen kuin laitat akun

laturiin ja varmista, että akku on hyvin paikoillaan laturissa. Punainen (latauksen) merkkivalo vilkkuu toistuvasti ilmoittaen, että latausprosessi on alkanut.

3. Kun lataus on valmis, punainen valo jää palamaan jatkuvasti.

Akku on täysin ladattu ja sitä voidaan käyttää heti tai sen voi jättää laturiin. Poista akku laturista painamalla akun vapautuspainiketta

HUOMAA: Jotta varmistat litiumioniakkujen parhaimman mahdollisen suorituskyvyn ja pitkän käyttöiän, akku tulee ladata täyteen ennen ensimmäistä käyttöä. Laturin toiminta Katso akun lataustaso alla olevista merkkivaloista. Laturin merkkivalot lataus käynnissä ladattu täyteen kuuma-/kylmäviive*

• Punainen merkkivalo vilkkuu edelleen ja keltainen merkkivalo palaa kyseisen toiminnon aikana. Kun akku on saavuttanut oikean lämpötilan, keltainen merkkivalo sammuu ja laturi jatkaa latausta. Yhteensopiva(t) laturi(t) ei(eivät) lataa viallista akkua. Jos akku on viallinen, merkkivalo ei syty tai laturi ilmoittaa viallisesta akusta tai sen merkkivalo vilkkuu. HUOMAA: Tämä voi tarkoittaa myös laturivikaa. Jos laturi ilmoittaa ongelmasta, vie laturi ja akku testattavaksi valtuutettuun huoltopalveluun. Akun kuuma-/kylmäviive Kun laturi tunnistaa liian kuuman tai kylmän akun, se käynnistää automaattisesti akun kuuma-/kylmäviiveen, jolloin lataus käynnistyy vasta sitten, kun akku on saavuttanut hyväksyttävän lämpötilan. Laturi siirtyy tämän jälkeen automaattisesti akun lataustilaan. Tämä toiminto takaa akun maksimaalisen käyttöiän. Kylmä akku latautuu hitaammin kuin lämmin akku. Akku latautuu hitaammin koko latausjakson ajan, sen latautumisnopeus ei palaudu nopeaksi, vaikka akku lämpenisi. DCB118-laturissa on sisäinen puhallin akun jäähdytystä varten. Puhallin kytkeytyy automaattisesti päälle, kun akun jäähdytys on tarpeen. Älä koskaan käytä laturia, jos puhallin ei toimi oikein tai jos tuuletusaukot on tukittu. Laturin sisälle ei saa asettaa vieraita esineitä. Elektroninen suojausjärjestelmä XR Li-Ion -laitteissa on elektroninen suojausjärjestelmä, joka suojaa akkua ylikuormitukselta, ylikuumenemiselta tai suurelta purkautumiselta.117 sUOMI Työkalu sammuu automaattisesti, jos sähköinen suojausjärjestelmä käynnistyy. Jos näin tapahtuu, laita litiumioniakku laturiin, kunnes se on kokonaan latautunut. Asennus seinään Nämä laturit on tarkoitettu asennettaviksi seinään tai käytettäviksi pystyasennossa pöydän tai työtason päällä. Jos laturi asennetaan seinään, sijoita laturi pistorasian lähettyville ja kauas kulmista tai muista esteistä, jotka voivat haitata ilmavirtausta. Käytä laturin takaosaa mallina kiinnitysruuvien kiinnittämisessä seinään. Asenna laturi hyvin kiinnitysruuveilla (hankittava erikseen), joiden pituus on vähintään 25,4mm ruuvin kannan halkaisijan ollessa 7–9mm. Kiinnitä ruuvit puuhun optimaaliseen syvyyteen jättäen ruuvista näkyville noin 5,5mm. Kohdista laturin takana olevat reiät ruuveihin ja kiinnitä ne reikiin. Laturin puhdistusohjeet

VAROITUS: Sähköiskuvaara. Irrota laturi AC-pistorasiasta ennen puhdistusta. Lika ja rasva voidaan poistaa laturin ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla. Älä käytä vettä tai puhdistusaineita. Älä päästä mitään nestettä työkalun sisään. Älä upota mitään työkalun osaa nesteeseen. Akkuyksikkö Tärkeitä turvallisuusohjeita kaikkia akkuja käytettäessä Kun tilaat uutta akkua, ilmoita tuotenumero ja jännite. Kun uusi akku otetaan pakkauksesta, sitä ei ole ladattu täyteen. Lue seuraavat turvaohjeet ennen akun ja latauslaitteen käyttämistä. Noudata annettuja ohjeita.

• Älä lataa tai käytä räjähdysalttiissa ympäristössä, esimerkiksi tilassa, jossa on syttyviä nesteitä, kaasuja tai pölyä. Akun laittaminen laturiin tai poistaminen laturista voi sytyttää pölyn tai kaasun.

• Älä koskaan pakota akkua laturiin. Älä muokkaa akkuyksikköä millään tavalla saadaksesi sen sopimaan yhteensopimattomaan laturiin, sillä akkuyksikkö saattaa murtua ja aiheuttaa vakavan henkilökohtaisen vaurion.

• Lataa akkuyksiköt vain DeWALT -latureilla.

• ÄLÄ roiskuta vettä tai upota veteen tai muihin nesteisiin.

• Älä säilytä tai käytä työkalua ja akkuyksikköä paikassa, jossa lämpötila voi saavuttaa tai ylittää 40 ˚C (kuten kesällä ulkokatoksissa tai metallirakennuksissa).

• Älä hävitä akkua polttamalla, vaikka se olisi vaurioitunut pahasti tai tullut elinkaarensa päähän. Akku voi räjähtää poltettaessa. Litium-ioniakkuja poltettaessa syntyy myrkyllisiä kaasuja ja aineita.

• Jos akun sisältöä pääsee iholle, huuhtele heti miedolla saippualla ja vedellä. Jos akkunestettä pääsee silmään, huuhtele avointa silmää vedellä 15 minuutin ajan kunnes ärsytys lakkaa. Jos on hakeuduttava lääkärin hoitoon, ilmoita, että akun elektrolyytti on nestemäisten orgaanisten karbonaattien ja litiumsuolojen seosta.

• Avatun akkukennon sisältö voi ärsyttää hengitysteitä. Hakeudu raittiiseen ilmaan. Jos oireet jatkuvat, ota yhteys lääkäriin.

VAROITUS: Palovamman vaara. Akkuneste voi syttyä altistuessaan kipinälle tai liekille.

VAROITUS: Älä koskaan yritä avata akkuyksikköä mistään syystä. Jos akkuyksikön kotelo on murtunut tai vahingoittunut, älä laita sitä laturiin. Älä riko, pudota tai vahingoita akkuyksikköä. Älä käytä akkuyksikköä tai laturia, johon on osunut terävä isku, joka on pudotettu tai vahingoittunut millään tavalla (esim. lävistetty naulalla, isketty vasaralla, astuttu päälle). Se voi aiheuttaa jopa kuolettavan sähköiskun. Vahingoittuneet akkuyksiköt tulee palauttaa huoltoon kierrätystä varten.

VAROITUS: Tulipalovaara. Älä varastoi tai kanna akkuja niin, että metalliesineet pääsevät kosketuksiin akun napoihin. Laturia ei saa esimerkiksi asettaa liinojen päälle, taskuihin, työkalukoteloihin, tuotepakkauksiin, laatikkoihin, jne., joissa on irtonaisia nauloja, ruuveja, avaimia, jne.

HUOMIO: Kun työkalua ei ole käytössä, laita se sivulleen vakaalle alustalle, jossa se ei aiheuta kompastumisen tai putoamisen vaaraa. Jotkut työkalut, joissa on suuret akkuyksiköt, seisovat pystyssä akkuyksikön varassa, mutta ne kaatuvat helpommin. Kuljetus

VAROITUS: Tulipalovaara. Akkujen kuljetus voi johtaa tulipaloon, jos akkunavat pääsevät vahingossa kosketuksiin johtaviin materiaaleihin. Akkuja kuljettaessa tulee varmistaa, että akkujen navat on suojattu ja eristetty hyvin materiaaleista, jotka voivat päästä niihin kosketuksiin ja aiheuttaa oikosulun. DeWALT -akut täyttävät kaikkien soveltuvien teollisuudenalaa koskevien ja lakisääteisten kuljetusmääräyksien vaatimukset, niihin kuuluvat muun muassa YK:n vaarallisen tavaran kuljetussuositukset, kansainvälisen ilmakuljetusliiton (IATA) vaarallisen tavaran määräykset, vaarallisten aineiden kansainvälisen merikuljetussäännöstön (IMDG) määräykset sekä eurooppalainen sopimus vaarallisten tavaroiden kansainvälisistä tiekuljetuksista (ADR). Litiumionikennot ja -akut on testattu YK:n vaarallisen tavaran suosituksien osion 38,3 mukaisesti koskien testausohjeita ja testikriteerejä. Useimmissa tapauksissa DeWALT -akkujen kuljetukset eivät kuulu luokan 9 vaarallisten materiaalien määräyksien piiriin. Yleisesti ottaen luokan 9 määräykset soveltuvat vain toimituksiin, jotka sisältävät energialuokaltaan yli 100 wattitunnin (Wh) litiumioniakun. Wattitunnit on merkitty kaikkiin litiumioniakkuihin. Määräyksien monimutkaisuuden vuoksi DeWALT ei suosittele yksistään litiumioniakkujen kuljetusta ilmateitse niiden wattitunneista riippumatta. Akkuja sisältävät työkalupakkaukset (yhdistelmäpakkaukset) voidaan kuljettaa ilmateitse määräyksien soveltamisalan ulkopuolella, jos akkuun merkityt wattitunnit ovat korkeintaan 100 Wh.118 SUOMI Oli kyseessä odotettu tai täysin säännöstelty kuljetus, kuljettajien vastuulla on ottaa selvää viimeisimmistä pakkausta, merkkiä/ merkintää sekä dokumentaatiota koskevista määräyksistä. Tämän ohjekirjan osion tiedot on annettu hyvässä uskossa ja niiden uskotaan olevan tarkkoja asiakirjan luontihetkellä. Mitään takuita, välillisiä tai suoria, ei kuitenkaan anneta. Ostajan vastuulla on taata, että toiminta on soveltuvien määräyksien mukaista. FLEXVOLT

-akkuja on kahdenmallisia: Käyttö jakuljetus. Käyttötila: Kun FLEXVOLT

-akkua käytetään sellaisenaan tai se on DeWALT 18V -tuotteessa, se toimii 18V akkuna. Kun FLEXVOLT

-akku on 54V tai 108V (kaksi 54V akkua) tuotteessa, se toimii 54V akkuna. Kuljetustila: Kun kansi on asennettu FLEXVOLT

-akkuun, se on kuljetustilassa. Säilytä kansi kuljetusta varten. Kuljetustilassa kennosarjat on katkaistu akussa sähköisesti, jolloin ne vastaavat kolmea alhaisemman Wh-arvon omaava akkua verrattuna yhteen suuremman Wh-arvon omaavaan akkuun. Kuljetuksen Wh-arvo voi Esimerkki käyttöä ja kuljetusta koskevasta merkinnästä esimerkiksi ilmoittaa 3x36 Wh, toisin sanoen kolme 36 Wh:n paristoa. Käytön Wh-arvo voi ilmoittaa 108Wh (koskee yhtä paristoa). Säilytyssuositukset

1. On suositeltavaa säilyttää akku viileässä ja kuivassa

paikassa poissa suorasta auringonpaisteesta sekä liiallisesta kylmyydestä tai kuumuudesta. Akku toimii mahdollisimman tehokkaasti ja pitkään, kun sitä säilytetään huoneenlämpötilassa, kun se ei ole käytössä.

2. Pitkän säilytyksen aikana täyteen ladattu akku on

suositeltavaa säilyttää viileässä ja kuivassa paikassa irti laturista. HUOMAA: Akkuja ei saa asettaa säilöön täysin tyhjinä. Akku on ladattava ennen käyttöä. Latauslaitteen ja akun tarrat Näissä ohjeissa kuvattujen kuvakkeiden lisäksi laturissa ja akussa voi olla seuraavat merkit: Lue käyttöohjeet ennen käyttämistä. Latausajan tiedot ovat Teknisissä tiedoissa. Älä työnnä sähköä johtavia esineitä laitteen sisään. Älä lataa vaurioitunutta akkua. Älä altista vedelle. Vaihdata vialliset akut heti. Lataa vain lämpötilassa 4–40 ˚C. Käytettäväksi vain ulkona. Toimita akku kierrätykseen ympäristöystävällisellä tavalla. Lataa DeWALT -akut ainoastaan yhteensopivilla DeWALT -latureilla. Jos muita kuin yhteensopivia DeWALT -akkuja ladataan DeWALT -laturilla, akut voivat räjähtää tai aiheuttaa muita vaaratilanteita. Älä hävitä akkuyksikköä polttamalla. KÄYTTÖ (ilman kuljetussuojaa). Esimerkki: Wh-arvo ilmoittaa 108 Wh (yksi 108 Wh:n paristo). KULJETUS (sisäänrakennetulla kuljetussuojalla). Esimerkki: Wh-arvo ilmoittaa 3 x 36 Wh (kolme 36 Wh:n paristoa). Akun Tyyppi DCS520 toimii 54 voltin akulla. Näitä akkuja voidaan käyttää: DCB546. Katso lisätietoja kohdasta Tekniset tiedot. Pakkauksen Sisältö Pakkauksen sisältö: 1 Upotussaha 1 Kuusiokulma-avain 1 Litiumioniakku (T1 mallit) 2 Litiumioniakut (T2 mallit) 3 Litiumioniakut (T3 mallit) 1 Käyttöohje

• Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä. Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennen käyttämistä. Käytä kuulosuojaimia.119 sUOMI Käytä suojalaseja. Maksimi leikkaussyvyys Terän läpimitta Päivämääräkoodin Sijainti (Kuva A) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2016 XX XX Valmistusvuosi Kuvaus (Kuva A)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- taihenkilövahinkoja.

Upotussahan liipaisin

Polttoainemittari Käyttötarkoitus Upotussaha DCS520 on tarkoitettu puutuotteiden ammattimaiseen sahaamiseen. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Tämä kovaan käyttöön tarkoitettu upotussaha on ammattimiehen kone. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen.

VAROITUS: Käytä ainoastaan DeWALT -akkupakkauksia ja -latureita. Akun Asentaminen ja Poistaminen Työkalusta (Kuva A) hUOMaa: Parhaiden tuloksien saavuttamiseksi on varmistettava, että akku

on ladattutäyteen. Akun asentaminen työkaluun

kiskoihin kuvanA mukaisesti.

2. Liu’uta sitä, kunnes akku on hyvin paikoillaan työkalussa ja

varmista, että se napsahtaa paikoilleen. Akun poistaminen työkalusta

1. Paina vapautuspainiketta

2. Laita akku laturiin, kuten käyttöohjeen laturiosassakuvataan.

Tasomittarilla Varustetut Akut (Kuva A) Joissakin DeWALT -akuissa on tasomittari, jossa on kolme vihreää LED-merkkivaloa. Merkkivalot osoittavat akun jäljelle jäävänvirtatason. Kytke tasomittari päälle painamalla ja pitämällä tasomittarin painiketta

alhaalla. Jokin kolme vihreän LED-merkkivalon valoyhdistelmä syttyy osoittaen jäljelle jäävän virtatason. Kun akkuvirran taso on käyttörajan alapuolella, tasomittari ei syty ja akku onladattava. hUOMaa: Tasomittari osoittaa akkuvirran tason ainoastaan viitteellisesti. Se ei osoita työkalun toiminnallisuutta ja se voi vaihdella tuoteosien, lämpötilan ja loppukäyttäjän käytönmukaan. Viistokulman säätö (Kuva A) Viistokulmaa voidaan säätää välillä 0° ja 47°.

1. Löysennä viistokulman säätönuppeja

2. Aseta viistokulma kallistamalla sahakenkää

siten, että merkki osoittaa haluttuun kohtaan vinosahauksen asteikolla

3. Kiristä viistokulman säätönuppeja

Sahanterän vaihtaminen (Kuvat A–C) hUOMaa: Ulkoista teräsuojusta

ei tarvitse poistaa terän vaihtamiseksi.

3. Paina upotussahaa alaspäin, kunnes se pysähtyy (terän

4. Käännä karan lukitusvipua

myötäpäivään, kunnes sepysähtyy.120 sUOMI

5. Pidä karan lukitusvipua

alhaalla ja kierrä terää etukahvassa

olevalla kuusiokoloavaimella, kunnes saavutat lukitusasennon. hUOMaa: Terä

on nyt lukittunut eikä sitä voi kiertää käsin.

6. Irrota terän lukitusruuvi

kiertämällä sitä vastapäivään kuusiokoloavaimella.

7. Poista ulkoinen laippa

. Aseta uusi terä sisälaippaan

8. Asenna ulkoinen laippa

ja terän lukitusruuvi

takaisin. Käännä ruuvia käsin myötäpäivään. hUOMaa: Sahanterän ja upotussahan TULEE pyöriä samaansuuntaan.

9. Kiristä terän kiristysruuvi tiukkaan kuusiokoloavaimella.

10. Vapauta ja käännä karan lukitusvipua

vastapäivään, kunnes se pysähtyy.

11. Siirrä upotussaha takaisin yläasentoon.

12. Paina upotussahan liipaisinta

eteenpäin poistaaksesi sahan terän vaihtotilasta. Halkaisukiilan säätäminen (Kuvat A–C) Halkaisukiilan

oikea säätötapa näkyy kuvasta C. Säädä halkaisukiilan ja terän välistä etäisyyttä terän vaihtamisen jälkeen tai aina kun se on välttämätöntä.

1. Noudata osion Sahanterän vaihtaminen vaiheita 1–5.

2. Löysää halkaisukiilan säätöruuvia

kuusiokoloavaimella ja aseta halkaisukiila kuten kuvassa C.

3. Kiristä halkaisukiilan säätöruuvi

4. Käännä karan lukitusvipua

vastapäivään, kunnes sepysähtyy.

5. Siirrä upotussaha takaisin yläasentoon.

6. Paina upotussahan liipaisinta

eteenpäin poistaaksesi sahan terän vaihtotilasta. Leikkaussyvyyden säätö (Kuva D) Leikkaussyvyydeksi voidaan asettaa 0 – 59 mm kiinnittämättä ohjauskiskoa tai ohjauskisko kiinnitettynä: 0 – 55 mm.

1. Löysennä syvyydensäätönuppia

ja siirrä osoitin haluttuun leikkaussyvyyteen.

2. Kiristä leikkaussyvyyden säätönuppi

hUOMaa: Saat parhaat tulokset antamalla sahanterän työntyä esiin työkappaleesta noin 3 mm (KuvaD). TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Käsien oikea asento (Kuva E)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikeassaasennossa.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa. Käsien oikea asento tarkoittaa toisen käden pitämistä etukahvassa

, ja toisen käden pitämistä pääkahvalla

Kytkeminen päälle ja pois päältä (Kuva A) Kytke upotussaha päälle painamalla käynnistyskytkintä

Työkalun ohjaaminen (Kuvat A, E, F)

• Kiinnitä työkappale AINA niin tukevasti, ettei se pääse liikkumaan sahattaessa.

• Työnnä laitetta AINA etusuuntaan. ÄLÄ KOSKAAN vedä konetta taakse itseäsi kohti.

• Tartu upotussahasta AINA KIINNI molemmilla käsillä. Tartu yhdellä kädellä pääkahvasta

ja toisella kädellä etukahvasta

• KÄYTÄ AINA puristinta kiskon kiinnittämiseksi työkappaleeseen.

• Käytä käsien oikeaa asentoa sahaan ohjaamiseen oikein.

näyttää leikkauslinjan 0° ja 47° leikkauksille (ilman ohjauskiskoa).

näyttää terän asennon täydelle upotusleikkaukselle.

• Saat parhaat tulokset kiinnittämällä työkappaleen ylösalaisin. Leikkaaminen

etuosa työkappaleeseen.

2. Paina upotussahan liipaisinta

eteenpäin ja paina virtakytkintä

sahan kytkemiseksi päälle.

3. Paina sahaa alaspäin leikkaussyvyyden asettamiseksi ja paina

sitä eteenpäin leikkaussuuntaan. Upotusleikkaukset

VAROITUS: Takaiskun välttämiseksi upotusleikkauksissa TÄYTYY noudattaa seuraavia ohjeita:

• Aseta kone ohjauskiskoa vasten ja vapauta takaiskun eston nuppi

kääntämällä sitä vastapäivään.

• Kytke saha päälle ja paina sitä hitaasti asetettuun leikkaussyvyyteen ja työnnä eteenpäin leikkaussuuntaan. Leikkausmerkit

näyttävät sahanterän absoluuttiset etu- ja takaleikkauspisteet (läpim. 165 mm) suurimmassa leikkaussyvyydessä ja käyttäen ohjainta.

• Jos takaisku tapahtui upotusleikkauksessa, käännä takaiskun eston nuppia

vastapäivään irti kiskosta.

• Kun olet tehnyt upotusleikkauksen, käännä takaiskun eston nuppia

myötäpäivään lukitusasentoon.121 sUOMI Ohjauskiskojärjestelmä (Kuvat A, E) Ohjauskiskot

, joita on saatavana eri pituisina, mahdollistavat tarkat ja puhtaat leikkaukset ja suojaavat samalla työkappaleen pintaa vahingoilta. Lisävarusteiden avulla voit tehdä tarkkoja kulmaleikkauksia, viisteitä ja sovituksia käyttäen ohjauskiskojärjestelmää. Työkappaleen kiinnittäminen puristimilla varmistaa turvallisen työskentelyn. Upotussahan ohjaimen välyksen on oltava erittäin pieni parhaimpien leikkaustuloksien saavuttamiseksi. Se voidaan asettaa kahdella kiskon säätönupilla (5).

1. Säädä välystä löysäämällä ruuvia kiskon säätönuppien

2. Säädä nuppia, kunnes saha lukittuu kiskoon.

3. Kierrä nuppia taaksepäin, kunnes saha liukuu helposti.

4. Pidä kiskon säätönuppia paikoillaan ja lukitse

ruuviuudelleen. hUOMaa: Säädä aIna järjestelmä uudelleen eri kiskoja varten. Sälösuoja (Kuvat G, H) Ohjauskiskossa

, joka tulee säätää sahaan ennen ensimmäistä käyttökertaa. Sälösuoja

sijaitsee ohjauskiskon (

, kuva G) reunoilla. Sälösuojan tarkoituksena on varmistaa, että käyttäjällä on suora näkyvyys terän leikkauslinjaan ja vähentää sälön muodostumista työkappaleen leikkausreunaan sahaamisen aikana. TÄRkEÄÄ: Lue aIna Ohjauskiskojärjestelmä -osion ohjeet ja noudata niitä ennen sälösuojan leikkaamista!

1. Aseta upotussahan nopeus tasoon 7.

2. Aseta ohjauskisko

hukkapuupalaan. Varmista kiristimellä, että ohjauskisko on hyvin kiinni työkappaleessa. Tämä takaa sahaamisen tarkkuuden.

3. Aseta upotussahaan 5 mm:n leikkaussyvyys.

4. Aseta saha ohjauskiskon takaosaan.

5. Kytke saha päälle, paina sitä alas asetettuun

leikkaussyvyyteen ja leikkaa sälösuoja

koko pituudelta yhdellä yhtenäisellä liikkeellä. Sälösuojan reuna vastaa nyt tarkalleen terän leikkausreunaa. Säädä sälösuoja ohjauskiskon toiselle puolelle poistamalla sahan kiskosta ja kiertämällä kiskoa 180°. Toista vaiheet 1 - 4. hUOMaa: Sälösuoja voidaan halutessa asettaa viistoon 45°, toista sitten vaiheet 1 - 4. Tällöin kiskon yksi puoli voi leikata samansuuntaisia leikkauksia ja kiskon toinen puoli on viritetty 45° viistoleikkauksiin (kuva H). hUOMaa: Jos sälösuoja säädetään samansuuntaiseen leikkaukseen molemmilla puolilla ja laite on viistossa, terä ei ohjaudu sälösuojan reunaa pitkin. Tällöin laitteen viiston ohjauspiste ei ole pysyvä ja terä siirtyy ulos, kun laite asetetaanviistoon.

VAROITUS: Tapaturmien välttämiseksi ohjauskisko täytyy AINA kiinnittää puristimella. Nopeuden säätö (Kuva A) Nopeutta voidaan säätää 2.500 ja 4200 r/min välillä nopeuden säätöpyöristä

. Sen avulla voit optimoida leikkausnopeuden materiaalille sopivaksi. Katso seuraavasta taulukosta materiaalityyppejä ja vastaavia nopeusalueita. Materiaalityyppi jota leikataan Nopeus- alue Kiinteä puu (kova, pehmeä) 3–7 Lastulevy 4–7 Laminoitu puu, kimpilevy, vaneri- ja päällystetty levy 2–7 Paperi ja kartonki 1–3 Oven leikkaaminen (Kuva I)

puhtaalle ja tasaiselle lattialle.

etupuoli edellä oveen säädettyä syvyyspysäytintä vasten. Pölyn poistaminen (Kuva A)

VAROITUS: Pölyjen sisäänhengitysvaara. Henkilövahinkojen välttämiseksi tulee AINA käyttää hyväksyttyä hengityssuojaa. Työkalu on varustettu pölynpoistoaukolla

Pölynpoistosovitin mahdollistaa työkalun liittämisen ulkoiseen pölynpoistolaitteeseen joko AirLockô-järjestelmällä (DWV9000- XJ) tai standardilla 35mm pölynpoistokappaleella.

VAROITUS: KÄYTÄ AINA puuta sahatessasi pölynpoistolaitetta, joka on suunniteltu pölynpoistoa koskevien sovellettavien direktiivien mukaan. Tavallisimpien pölynimureiden letkut sopivat suoraan pölynpoistoaukkoon. KUNNOSSAPITO DeWALT -työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota akku ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Laturia tai akkua ei voida huoltaa. Voiteleminen Tätä sähkötyökalua ei tarvitsevoidella.122 sUOMI Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen. Lisävarusteet

VAROITUS: Muita kuin DeWALT -lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vahingoittumisvaaranvähentämiseksi. Saat lisätietojajälleenmyyjältäsi. Ympäristön suojeleminen Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet ja akut sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Uudelleenladattava akku Tämä pitkään kestävä akku on ladattava uudelleen, jos se ei enää tuota riittävää tehoa töissä, joihin teho on aikaisemmin riittänyt hyvin. Kun laitteen toiminta-aika on lopussa, se tulee hävittää ympäristöystävällisellä tavalla:

• Anna akun tyhjentyä kokonaan ja irrota se sittenlaitteesta.

• litiumioniakkujen ovat kierrätettäviä. Vie ne jälleenmyyjälle tai paikalliseen kierrätyspisteeseen. Kerätyt akkuyksiköt kierrätetään tai hävitetään oikein.123 sVEnska Batteripaket DCB546 Batterityp Li-jon Spänning V
