KÄYTTÖOHJE DWS727 DEWALT

VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingonvaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaranmahdollisuus.

HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainenloukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaaomaisuusvahingon.

Tulipalonvaara. EU-yhdenmukaisuusilmoitus Konedirektiivi Jiirisaha DWS727 DeWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset: 2006/42/EU, EN62841-1:2015/AC:2015; EN62841-3-9:2015 + AC:2016 + A11:2017. Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DeWALT iin. Osoitteet näkyvät käyttöohjeentakasivulla. Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DeWALT inpuolesta. Markus Rompel Tekniikan varajohtaja, PTE Europe DeWALT , Richard-Klinger-Strasse 11, D-65510, Idstein, Germany

Tässä käyttöohjeessa ilmoitetut tärinä- ja/tai äänitasot on mitattu standardin EN62841 mukaisesti. Niitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitetut tärinä- ja/tai äänitasot esiintyvät käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Tärinä- ja/tai äänitasot voivat vaihdella, jos työkalua käytetään johonkin muuhun tarkoitukseen, siihen on kiinnitetty muita lisävarusteita tai sitä on hoidettu huonosti. Tämä voi vaikuttaa merkittävästi altistumiseen imuria käytettäessä. Tärinälle ja/tai äänelle altistumisen tason arvioinnissa tulee myös ottaa huomioon ne ajat, jolloin työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää merkittävästi altistumistasoa työkalua käytettäessä. Työkalun käyttäjän altistumista tärinälle ja/tai äänelle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet kunnossa, pitämällä kädet lämpiminä (tärinää varten) ja kiinnittämällä huomiota työn jaksottamiseen. DWS727 Jännite V

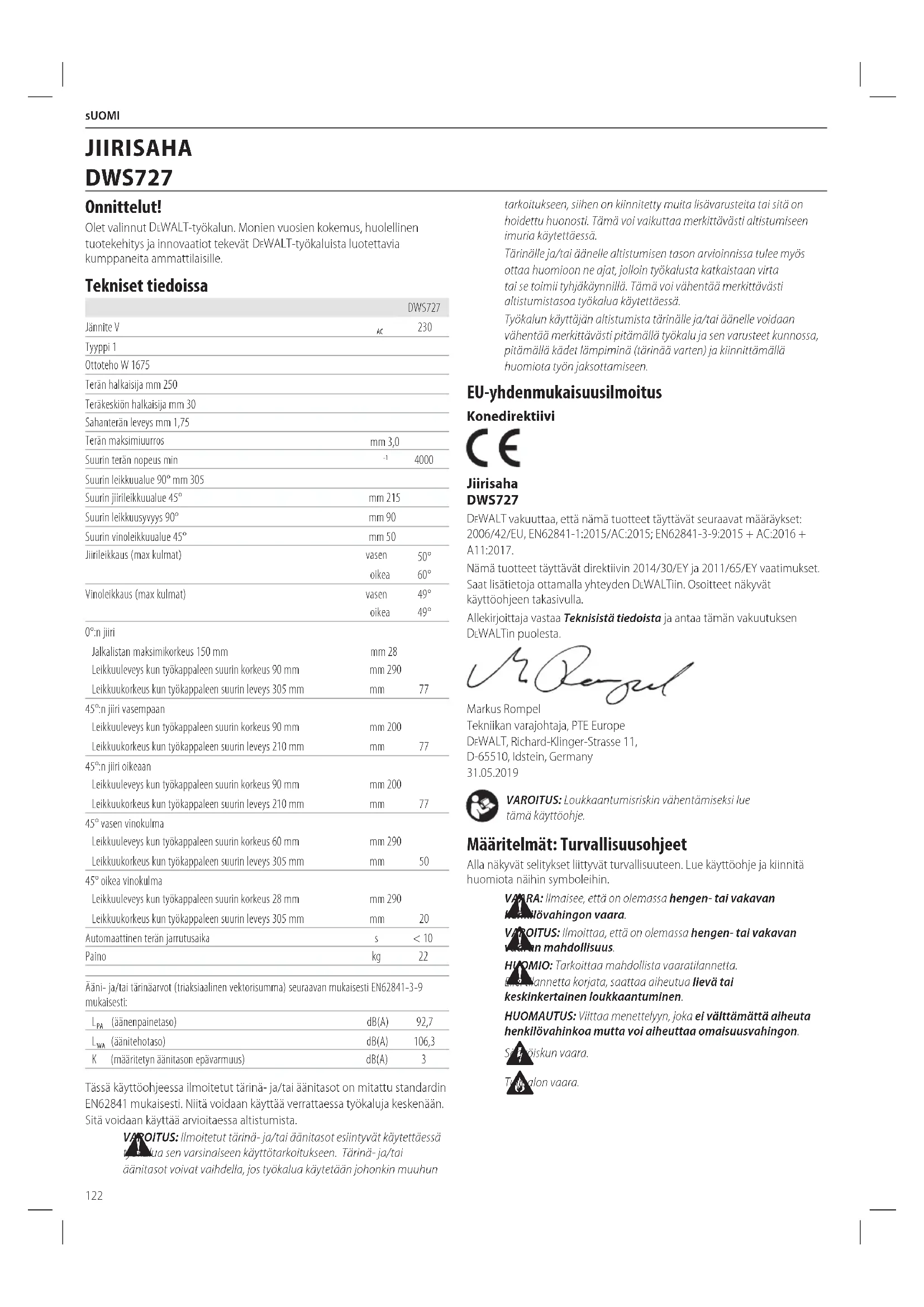

Tyyppi 1 Ottoteho W 1675 Terän halkaisija mm 250 Teräkeskiön halkaisija mm 30 Sahanterän leveys mm 1,75 Terän maksimiuurros mm 3,0 Suurin terän nopeus min

Suurin leikkuualue 90° mm 305 Suurin jiirileikkuualue 45° mm 215 Suurin leikkuusyvyys 90° mm 90 Suurin vinoleikkuualue 45° mm 50 Jiirileikkaus (max kulmat) vasen 50° oikea 60° Vinoleikkaus (max kulmat) vasen 49° oikea 49° 0°:n jiiri Jalkalistan maksimikorkeus 150 mm mm 28 Leikkuuleveys kun työkappaleen suurin korkeus 90 mm mm 290 Leikkuukorkeus kun työkappaleen suurin leveys 305 mm mm

45°:n jiiri vasempaan Leikkuuleveys kun työkappaleen suurin korkeus 90 mm mm 200 Leikkuukorkeus kun työkappaleen suurin leveys 210 mm mm

45°:n jiiri oikeaan Leikkuuleveys kun työkappaleen suurin korkeus 90 mm mm 200 Leikkuukorkeus kun työkappaleen suurin leveys 210 mm mm

45° vasen vinokulma Leikkuuleveys kun työkappaleen suurin korkeus 60 mm mm 290 Leikkuukorkeus kun työkappaleen suurin leveys 305 mm mm

45° oikea vinokulma Leikkuuleveys kun työkappaleen suurin korkeus 28 mm mm 290 Leikkuukorkeus kun työkappaleen suurin leveys 305 mm mm

Automaattinen terän jarrutusaika s < 10 Paino kg 22 Ääni- ja/tai tärinäarvot (triaksiaalinen vektorisumma) seuraavan mukaisesti EN62841-3-9 mukaisesti:

(äänenpainetaso) dB(A) 92,7

(äänitehotaso) dB(A) 106,3 K (määritetyn äänitason epävarmuus) dB(A) 3 Onnittelut! Olet valinnut DeWALT -työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DeWALT -työkaluista luotettavia kumppaneitaammattilaisille. Tekniset tiedoissa Suomi (käännetty alkuperäisestä käyttöohjeesta) JIIRISAHA DWS727123 sUOMI

VAROITUS: Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingonvaara. SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseentyökaluun.

1) Työskentelyalueen Turvallisuus

a ) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussaympäristössä. b ) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn taikaasut. c ) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnanmenettämisen.

2) Sähköturvallisuus

a ) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihinpistorasioihin. b ) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi onmaadoitettu. c ) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskunvaaraa. d ) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskunvaaraa. e ) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskunvaaraa. f ) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskunvaaraa.

a ) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavanhenkilövahingon. b ) Käytä henkilösuojausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojenvaaraa. c ) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisääonnettomuusvaaraa. d ) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaahenkilövahingon. e ) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissatilanteissa. f ) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviinosiin. g ) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamiavaaroja. h ) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a ) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuunkäyttötarkoitukseen. b ) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se onkorjattava. c ) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingonvaaraa. d ) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjienkäsissä. e ) Pidä sähkötyökalut kunnossa. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavatonnettomuuksia. f ) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompihallita. g ) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyävaaratilanne. h ) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissatilanteissa.

a ) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalunturvallisuuden. Jiirisahojen turvallisuusohjeet a ) Jiirisahat on tarkoitettu puun tai puuntapaisten materiaalien leikkaamiseen, niitä ei voi käyttää laikoilla rautamateriaalin (esim. tangot, varret, tapit jne.) katkaisemiseen. Laikoista aiheutuva pöly voi aiheuttaa osien (esim. alasuojuksen) kiinni juuttumisen. Laikoista aiheutuvat kipinät aiheuttavat alasuojuksen, uurroslevyn ja muiden muoviosienpalamisen. b ) Tue työstökappaletta pidikkeillä aina kun se on käytännössä mahdollista. Jos työstökappaletta tuetaan käsin, käsi on pidettävä vähintään 100mm päässä sahanterän reunasta. Sahalla ei saa leikata liian pieniä kappaleita, joita ei voida kiinnittää turvallisesti pidikkeillä tai pitää käsin paikoillaan. Jos pidät kättä liian lähellä sahanterää, henkilövahingon vaara on suurempi terän kosketuksenvuoksi. c ) Työstökappaleen on oltava paikoillaan ja kiinnitetty pidikkeillä tai se on pidettävä sekä rajasuojaa että työtasoa vasten.124 sUOMI Työstökappaletta ei saa syöttää terään eikä sitä saa leikata “vapaalla kädellä”. Vapaat tai liikkuvat työstökappaleet voivat sinkoutua suurella nopeudella ja aiheuttaahenkilövahinkoja. d ) Paina saha työstökappaleen läpi. Älä vedä sahaa työstökappaleen läpi. Leikkaa nostamalla sahan päätä ja vetämällä se ulos työstökappaleen yli leikkaamatta, käynnistä moottori, paina sahan pää alas ja saha työstökappaleen läpi. Vetämällä tapahtuva leikkaus aiheuttaa todennäköisesti sahanterän nousemisen työstökappaleen päälle, jolloin teräkokoonpano syöksyy voimakkaasti käyttäjääkohti. e ) Älä koskaan vie kättä suunnitellun leikkauslinjan yli sahanterän etu- tai takapuolelta. Työstökappaleen tukeminen kädet ristissä (ts. pitämällä työstökappaletta sahanterän oikealla puolella vasemmalla kädellä tai päinvastoin) on erittäinvaarallista. f ) Älä koskaan kurottele rajasuojan taakse pitämällä kättä alle 100mm päässä sahanterän reunasta puukappaleiden poistamiseksi tai muusta syystä terän pyöriessä. Pyörivän terän ja käden pieni etäisyys ei välttämättä ole ilmiselvää, olemassa on vakavan henkilövahingonvaara. g ) Tarkista työstökappale ennen sahaamista. Jos työstökappale on kaareva tai vääntynyt, se tulee kiinnittää ulkoinen kaareva puoli rajasuojaa kohti. Varmista aina, että työstökappaleen, rajasuojan ja työtason väliin ei jää rakoa leikkauslinjassa. Taipuneet tai vääntyneet työstökappaleet voivat vääntyä tai siirtyä, jolloin pyörivä sahanterä voi juuttua kiinni leikkaamisen aikana. Työstökappaleessa ei saa olla nauloja tai vieraitaesineitä. h ) Sahaa ei saa käyttää ennen kuin kaikki työkalut, puukappaleet jne. on poistettu työtasosta; ainoastaan työstökappale saa olla tasolla. Pyörivään terään osuvat pienet kappaleet tai irtonaiset puuosat tai muut kohteet voivat sinkoutua suurellanopeudella. i ) Leikkaa vain yksi työstökappale kerrallaan. Pinoon asetettuja työstökappaleita ei voida kiinnittää tai tukea asianmukaisesti, ne voivat jäädä kiinni terään tai siirtyä leikkaamisenaikana. j ) Varmista, että jiirisaha on asennettu tai sijoitettu tasaiselle ja tukevalle pinnalle ennen käyttöä. Tasainen ja tukeva työtaso vähentää jiirisahan epävakaudenriskiä. k ) Suunnittele työtoimenpiteet etukäteen. Varmista aina viisteen tai jiirikulman säätämisen yhteydessä, että säädettävä rajasuoja on asetettu tukemaan työstökappaletta oikein ja ettei se kosketa terään tai suojajärjestelmään. Kun työkalua ei ole vielä kytketty päälle “ON”-asentoon ja työstökappaletta ei ole asetettu työtasolle, siirrä sahanterää simuloiden koko leikkausta ja varmista, ettei se osu mihinkään ja ettei rajasuojan leikkautumisvaaraa oleolemassa. l ) Varmista asianmukainen tuki (esim. pöytäjatkeet, sahapukit jne.) työstökappaleelle, joka on työtasoa leveämpi tai pitempi. Jos työtasoa leveämpää tai pitempää työstökappaletta ei tueta asianmukaisesti, se voi kallistua. Jos leikattu kappale tai työstökappale kallistuu, se voi nostaa alasuojuksen tai se voi singota osuessaan pyöriväänterään. m ) Toista henkilöä ei saa käyttää pöytäjatkeen korvikkeena tai lisätukena. Työstökappaleen epävakaa tuki voi aiheuttaa terän kiinni juuttumisen tai työstökappaleen siirtymisen leikkauksen aikana vetäen käyttäjää ja avustajaa pyörivää terääkohti. n ) Leikattava kappale ei saa jäädä kiinni eikä sitä saa painaa mitenkään pyörivää sahanterää vasten. Rajoitetussa tilassa (esim. pituusrajoja käyttäessä) leikattu kappale voi jäädä kiinni terää vasten ja sinkoutua suurellanopeudella. o ) Käytä aina pidikettä tai kiinnitystä, joka on suunniteltu tukemaan pyöreää materiaalia (esim. tankoja ja putkia) asianmukaisesti. Tangot vierivät helposti leikkauksen aikana, jolloin terä “leikkaa tyhjää” ja vetää työstökappaletta ja kättäsi terääkohti. p ) Anna terän saavuttaa täysi nopeus ennen kuin kosketat työstökappaleeseen. Tällöin työstökappaleen sinkoamisen vaara onpienempi. q ) Jos työstökappale tai terä juuttuu kiinni, kytke jiirisaha pois päältä. Odota, että kaikki liikkuvat osat pysähtyvät ja irrota pistoke pistorasiasta ja/tai poista akku. Vapauta sen jälkeen kiinni juuttunut materiaali. Mikäli sahaamista jatketaan työstökappale kiinni juuttuneena, seurauksena voi olla hallinnan menetys tai jiirisahanvaurioituminen. r ) Vapauta kytkin leikkaamisen jälkeen, pidä sahan päätä alaspäin ja odota, että terä pysähtyy ennen leikatun kappaleen poistamista. Käden vieminen pyörivän terän lähelle onvaarallista. s ) Pidä kahvasta hyvin kiinni osittaista leikkausta tehdessä tai kun kytkin vapautetaan ennen kuin sahan pää on täysin ala- asennossa. Sahan jarrutusteho voi aiheuttaa sahan pään äkkinäisen siirtymisen alaspäin ja olemassa onhenkilövahinkovaara. Jiirisahojen lisäturvasääntöjä

VAROITUS: Laitetta ei saa kytkeä sähköverkkoon ennen kuin kaikki ohjeet on luettu jaymmärretty.

• TÄTÄ KONETTA EI SAA KÄYTTÄÄ ennen kuin se on koottu kokonaan ja asennettu ohjeiden mukaisesti. Virheellisesti asennettu kone voi aiheuttaa vakaviahenkilövahinkoja.

• PYYDÄ LISÄOHJEITA valvojalta, ohjaajalta tai muulta asiantuntevalta henkilöltä, jos et tunne koneen toimintaa täysin. Hyvä tuntemus tarkoittaaturvallisuutta.

• VARMISTA, että terä pyörii oikeaan suuntaan. Terän hampaiden tulee osoittaa kiertosuuntaan sahan merkintöjenmukaisesti.

• KIRISTÄ KAIKKI PIDIKEKAHVAT, nupit ja vivut ennen käyttöä. Löysät pidikkeet oivat aiheuttaa osien tai työstökappaleen sinkoamisen suurellanopeudella.

• VARMISTA, että kaikki terät ja terän pidikkeet ovat puhtaita, terän pidikkeiden uralliset sivut ovat terää vasten ja karan ruuvi on kireä. Löysä tai virheellinen terän kiinnitys voi johtaa sahan vaurioitumiseen jahenkilövahinkoihin.

• SAHAA EI SAA KÄYTTÄÄ MUULLA KUIN SILLE TARKOITETULLA JÄNNITTEELLÄ. Seurauksena voi olla ylikuumeneminen, työkalun vaurioituminen taihenkilövahinko.

• ÄLÄ KIILAA MITÄÄN TUULETINTA VASTEN moottorin akselin tukemiseksi. Seurauksena voi olla työkalun vaurioituminen taihenkilövahinko.

• ÄLÄ KOSKAAN LEIKKAA METALLEJA tai kivimateriaalia. Muutoin kovametallikärki voi irrota terästä suurella nopeudella ja aiheuttaa vakaviahenkilövahinkoja.

• MITÄÄN KEHONOSAA EI SAA KOSKAAN ASETTAA SAMANSUUNTAISESTI LEIKKAUSLINJAAN NÄHDEN. Vaarana onhenkilövahinko.

• ÄLÄ KOSKAAN LEVITÄ TERÄN VOITELUAINETTA PYÖRIVÄÄN TERÄÄN. Muutoin käsi voi vahingossa osua terään ja seurauksena voi olla vakavahenkilövahinko.

• ÄLÄ KOSKAAN aseta kättä terän alueelle sahan ollessa kytkettynä virtalähteeseen. Seurauksena voi olla vakava henkilövahinko, jos terä kytkeytyy vahingossapäälle.

• ÄLÄ KOSKAAN KUROTTELE SAHANTERÄN YMPÄRILLE TAI TAAKSE. Terä voi aiheuttaa vakaviahenkilövahinkoja.

• ÄLÄ KUROTTELE SAHAN ALAPUOLELLE, ellei työkalua ole irrotettu sähköverkosta tai sammutettu. Terä voi aiheuttaa henkilövahinkoja, jos siihenkosketaan.

• KIINNITÄ KONE VAKAALLE TUKIPINNALLE. Mahdollinen tärinä voi aiheuttaa koneen liukumisen, siirtymisen tai kallistumisen, jolloin on olemassahenkilövahinkovaara.

• KÄYTÄ AINOASTAAN POIKKILEIKKAAVIA SAHANTERIÄ, joita suositellaan jiirisahoihin. Vältä käyttämästä kovametallikärkisiä teriä yli125 sUOMI Sähköturvallisuus Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä. Tämä DeWALT -työkalu on kaksoiseristetty EN62841 -säädösten mukaisesti, joten maadoitusjohdinta eitarvita. Jos virtajohto on vaurioitunut, vie se DeWALT in tai valtuutetun huoltoliikkeen vaihdettavaksi. Jatkojohdon käyttäminen Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa 3-kaapelista jatkojohtoa. Lisätietoja on Tekniset tiedoissa. Johdinten pienin koko on 1,5

ja suurin pituus 30m. Jos käytät johtokelaa, kelaa johto aina kokonaanauki.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonka vikavirtasuojan laukaisuvirta on enintään30mA. Vaarat Seuraavat vaarat ovat mahdollisia, kun käytät sahaa:

• Tapaturmat, jotka aiheutuvat liikkuvien osienkoskettamisesta. Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat:

• Kuulonheikkeneminen.

• Onnettomuusvaara, jonka sahanterän suojaamattomat osataiheuttavat.

• Tapaturmavaara, kun teräävaihdetaan.

• Sormien jääminen puristuksiin, kun suojuksiaavataan.

• Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä. Seuraavat tekijät lisäävät hengitysongelmien riskiä:

• Koneeseen ei ole kiinnitetty puuta sahattaessapölynimulaitetta.

• Puhdistamattomien poistosuodattimien aiheuttama riittämätönpölynpoisto.

7 asteen kiinnityskulmassa. Älä käytä teriä, joiden hammasväli on syvä. Ne voivat taipua ja koskettaa suojaan, jolloin kone voi vaurioitua ja/tai vakavia henkilövahinkojaaiheutua.

• KÄYTÄ AINOASTAAN OIKEANKOKOISIA JA -MALLISIA TERIÄ, jotka on tarkoitettu käytettäväksi tässä työkalussa. Muutoin kone voi vaurioitua ja/tai vakavia henkilövahinkoja aiheutua (standardin EN847-1mukaisesti).

• TARKISTA TERÄ HALKEAMIEN VARALTA tai muiden vaurioiden varalta ennen käyttöä. Haljennut tai vaurioitunut terä voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojen vaara. Vaihda haljenneet tai vaurioituneet terät välittömästi. Huomioi sahan terään merkittyenimmäisnopeus.

• SAHANTERÄN MAKSIMINOPEUDEN on aina oltava suurempi tai vähintään yhtä suuri kuin työkalun arvokilpeen merkitty arvo.

• SAHANTERÄN HALKAISIJAN on oltava työkalun arvokilven merkintöjen mukainen.

• PUHDISTA TERÄ JA TERÄN PIDIKKEET ennen käyttöä. Terä ja sen pidikkeet voidaan tarkistaa vaurioiden varalta niiden puhdistamisen yhteydessä. Haljennut tai vaurioitunut terä tai terän pidike voi irrota ja osia voi singota suurella nopeudella, jolloin on olemassa vajavien henkilövahinkojenvaara.

• ÄLÄ KÄYTÄ VÄÄNTYNEITÄ TERIÄ. Tarkista terän virheetön kierto ja varmista, ettei se tärise. Tärisevä terä voi vahingoittaa konetta ja/tai aiheuttaa vakaviahenkilövahinkoja.

• ÄLÄ käytä voiteluaineita tai puhdistusaineita (erityisesti suihkeita tai aerosoleja) muovisen suojan läheisyydessä. Jotkin kemikaalit voivat vaikuttaa suojanpolykarbonaattimateriaaliin.

• PIDÄ SUOJA PAIKOILLAAN jahyväkuntoisena.

• KÄYTÄ AINA UURROSLEVYÄ JA VAIHDA VAURIOITUNUT UURROSLEVY. Kun pieniä kappaleita kerääntyy sahan alapuolelle, ne voivat osua sahanterään tai aiheuttaa epävakautta työstökappaleessa leikkaamisenaikana.

• KÄYTÄ AINOASTAAN TÄHÄN TYÖKALUUN TARKOITETTUJA TERÄN PIDIKKEITÄ , jotta kone ei vaurioituisi ja/tai vakavat henkilövahingotvältettäisiin.

• VARMISTA, että käytät oikeaa terää leikattavallemateriaalille.

• PUHDISTA MOOTTORIN ILMANPOISTOAUKOT jäämistä ja sahanpölystä. Tukkiutuneet moottorin ilmanpoistoaukot voivat aiheuttaa koneen ylikuumenemisen, jolloin kone vaurioituu ja mahdollinen oikosulku voi aiheuttaa vakaviahenkilövahinkoja.

• ÄLÄ KOSKAAN LUKITSE KYTKINTÄ “ON”-ASENTOON. Se voi aiheuttaa vakavanhenkilövahingon.

• ÄLÄ KOSKAAN SEISO TYÖKALUN PÄÄLLÄ. Vakavia henkilövahinkoja voi aiheutua, jos työkalu kallistuu tai jos sahaan kosketetaanvahingossa.

VAROITUS: Muovin, pihkan peittämän puun ja muiden materiaalien leikkaaminen voi aiheuttaa sulaneiden materiaalien kerääntymisen terän kärkiin ja sahanterän runkoon, mikä voi lisätä terän ylikuumenemisen ja jumiutumisen riskiäleikattaessa.

VAROITUS: Käytä aina asianmukaisia kuulonsuojaimia. Joissakin olosuhteissa ja käytön kestäessä tietyn aikaa tämä tuote voi vaikuttaa kuulon heikentymiseen. Huomioi seuraavat tekijät, jotka vaikuttavat melulle altistumiseen:

• käytä sahanteriä, jotka on suunniteltu vähentämään melua

• käytä vain hyvin teroitettuja sahanteriä

• käytä erityisesti melutason laskemiseen tarkoitettujasahanteriä.

VAROITUS: KÄYTÄ AINA suojalaseja. Tavalliset silmälasit EIVÄT ole suojalaseja. Käytä myös kasvosuojaa tai hengityssuojaa, jos leikkaustoimenpiteestä aiheutuupölyä.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyä, mikä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muunvamman.

VAROITUS: Hiomisesta, sahaamisesta, poraamisesta ja muista rakennustoimista aiheutuva pöly voi sisältää kemikaaleja, joiden on todettu aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn vaikuttavia haittoja. Esimerkkejä haitallisista kemikaaleista:

• lyijypohjaisten maalien lyijy

• kiteinen piidioksidi tiilistä ja sementistä sekä muista kivituotteista

• arseeni ja kromi kemiallisesti käsitellystäpuusta. Kyseisten altistumisten riskitaso vaihtelee riippuen siitä, kuinka usein työskentelet vastaavassa ympäristössä. Kyseisten kemikaalien välttämiseksi: työskentele hyvin tuuletetussa tilassa ja käytä hyväksyttyjä suojavarusteita, kuten mikroskooppisten hiukkasten suodattamiseen tarkoitettujahengityssuojaimia.

• Vältä pitkäaikaista kontaktia hiomisesta, sahaamisesta, poraamisesta ja muista rakennustöistä aiheutuvaan pölyyn. Käytä suojavaatetusta ja pese altistuneet alueet saippualla ja vedellä. Haitallisten kemikaalien imeytyminen voi olla voimakkaampaa, jos pölyä pääsee suuhun, silmiin tai jos sitä jääiholle.

VAROITUS: Työkalun käyttö voi aiheuttaa ja/tai levittää pölyä, mikä voi aiheuttaa vakavan ja pysyvän hengitysongelman tai muun vamman. Käytä aina hyväksyttyä hengityssuojainta, joka on tarkoitettu pölynsuodattamiseen.126 SUOMI

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Päivämääräkoodin Sijainti (Kuva [Fig.] A) Päivämääräkoodi

on merkitty koteloon. Se sisältää myösvalmistusvuoden. Esimerkki: 2019 XX XX Valmistusvuosi Työkalun merkinnät Seuraavat kuvakkeet näkyvät työkalussa: Lue käyttöohjeet ennenkäyttämistä. Käytäkuulonsuojaimia. Käytäsuojalaseja. Pidä kädet poissa teränulottuvilta. Näkyvää säteilyä. Älä katsovaloon.

Jiirin säpin ohitusvipu Lisävarusteet Kuva B

DWS5026-XJ Työkappaleen kiinnike Kuva C

DW7053-QZ Pölypussi Kuva D

DE7025-XJ Pidikkeen kannattimet Käyttötarkoitus DeWALT DWS727 -kulmasaha on suunniteltu ammattimaiseen puun, puutuotteiden ja muovin leikkaamiseen. Laitteella voidaan sahata myös alumiinia oikeanlaista sahanterää käyttäessä. Se suorittaa poikkileikkaus-, viistotus- ja kulmasahaustoiminnot helposti, täsmällisesti jaturvallisesti. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä taikaasuja. Tämä jiirisaha on ammattimainensähkötyökalu. ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vainvalvotusti.

• Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteenkanssa. Pakkauksen Sisältö Pakkauksen sisältö: 1 Asennettu jiirisaha 1 Terän avain (asennettu sahaan) 1 Sahanterä (asennettu sahaan) 1 Materiaalinpidike 2 Jalustan jatketta 2 Ruuvia 2 Aluslevyä 1 Käyttöohje

• Tarkista, onko työkalussa, osissa tai tarvikkeissakuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteenkäyttämistä Kuvaus (Kuva A1–E)

VAROITUS: Älä tee työkaluun tai sen osiin mitään muutoksia. Tällöin voi aiheutua omaisuus- taihenkilövahinkoja. Kuva A1

Jiirin lukituspainike

Rajasuojan säätönuppi

Jalustan jatke/kuljetuskahva

Pölykanavan tuloaukko

Jiirin lukituskahva Kuva A2

Lukituksen vapautusvipu

0° viisteen pysäytin

Oikeanpuoleinen alaskäännettävä pysäytin Pakkauksen avaaminen (Kuvat A1,F)

1. Avaa laatikko ja nosta saha pois kätevästä kuljetuskahvasta

2. Laita saha tasaiselle ja vakaallealustalle.

, ja paina sahan pää taakse sen lukitsemiseksi taka-asentoon.

4. Paina käyttökahvaa

kevyesti alaspäin ja vedä ulos lukitustappi

5. Vapauta kevyesti alaspäin suuntautuva paine ja pidä käyttökahvasta

antaen sen nousta kokonaanylös. Penkin asentaminen (Kuva A1) Reiät

kaikissa neljässä jalassa on tarkoitettu helpottamaan penkin asennusta. Kaksi erikokoista reikää on tarkoitettu erikokoisille ruuveille. Käytä jompaakumpaa reikää; ei ole tarpeen käyttäämolempia. Asenna saha aina tukevasti vakaalle alustalle liikkumisen estämiseksi. Kannettavuuden parantamiseksi työkalu voidaan asentaa 12,7 mm paksuun tai paksumpaan vaneriin, joka voidaan kiinnittää työtukeen tai siirtää toisille työpaikoille ja kiinnittääuudelleen. HUOMAA: Jos saha asennetaan vaneriin, varmista, etteivät kiinnitysruuvit tule ulos puukappaleen pohjasta. Vanerin on oltava tasaisesti työtasoon nähden. Kun saha kiinnitetään työtasoon, kiinnitä vain kiinnitysnavat, joissa sijaitsevat kiinnitysruuvit. Muiden kohtien kiinnitys häiritsee sahantoimintaa.

HUOMIO: Kiinni juuttumisen ja epätarkkojen tuloksien välttämiseksi on varmistettava, ettei asennustaso ole vääntynyt tai muutoin epätasainen. Jos saha heiluu alustalla, aseta ohut materiaalikappale sahan jalan alapuolelle, kunnes saha on kiinnittynyt hyvinasennustasoon. Jalustan jatkeiden asentaminen (Kuva Y)

VAROITUS: Jalustan jatkeet tulee asentaa sahan jalustan molemmille puolille ennen sahankäyttämistä.

VAROITUS: Jalustan jatkeet tulee säätää asennusaukkojen avulla niin, että ne ovat tasaisesti sahan jalustaannähden.127 sUOMI

1. Paikanna kädensijojen

yläpuolella olevat reiät jalustanpuolella.

pakkaukseen kuuluvalla avaimella tai T30-avaimen avulla aluslevyn

läpi jalustassa oleviinreikiin.

3. Varmista jatkeen hyvä kiinnittyminen vetämällä jatketta ja

varmistamalla, ettei se liiku.

4. Toista vaiheet 1 ja 3 toisellapuolella.

Uuden sahanterän vaihtaminen tai asentaminen Terän poistaminen (Kuvat G1–G4)

VAROITUS: Henkilövahinkovaaran vähentämiseksi sahanterää käsitellessä tulee käyttääsuojakäsineitä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen.

• Älä koskaan paina karan lukituspainiketta, kun terässä on virta tai kun terä onliikkeessä.

• Älä leikkaa kevytmetallia ja rautametallia (sisältää rautaa tai terästä) tai muurattuja rakenteita tai kuitusementtituotteita tälläkulmasahalla.

1. Irrota sahavirtalähteestä.

2. Nosta varsi yläasentoon ja nosta alasuojus

niin ylös kuinmahdollista.

ja kierrä samalla varoen sahanterää käsin, kunnes lukko kytkeytyypäälle.

4. Pidä painike alhaalla ja löysää terän ruuvia toisella kädellä avainta

. (Käännä myötöpäivään, vasemmat kierteet.)

5. Poista terän ruuvi

, ulkoinen pidikkeen aluslaatta

voi olla vasemmallakarassa.

6. Irrota ja poista sovitinrengas

käytetystä terästä, jos sitä tarvitaan uuden teränasentamiseen. Terän asentaminen (Kuvat G1–G4)

1. Irrota sahavirtalähteestä.

2. Kiinnitä renkaan sovitinrengas

tarvittaessa uuden sahanteränreikään.

3. Kun varsi on ylhäällä ja alasuojus

on auki, asenna terä sisäisen aluslevyn

pidikkeeseen siten, että terän alareunan hampaat osoittavat sahantakaosaan.

4. Asenna ulkoinen pidikkeen aluslaattakaraan.

5. Asenna terän ruuvi ja kiristä ruuvi hyvin kytkemällä karan

lukko ja käyttämällä pakkauksen avainta (käännä vastapäivään, vasemmatkierteet).

VAROITUS! Huolehdi, että sahan terä laitetaan paikalleen vain kuvatulla tavalla. Käytä vain Teknisissä tiedoissa määritettyjä sahan teriä; luettelonro:DT4260. Sahan kuljettaminen (Kuvat A1, A2)

VAROITUS: Vakavan henkilövahinkovaaran välttämiseksi tulee AINA lukita kiskon lukitusnuppi, jiirisahan kahva, viistolukon kahva, lukitustappi ja rajasuojan säätönupit ennen sahan kuljettamista. Älä koskaan kuljeta tai nosta laitetta sen suojista kiinnipitäen. Jiirisahan kuljettamisen helpottamiseksi sahan varressa on kuljetuskahva

• Kuljeta sahaa laskemalla pää alas ja painamalla lukitustappia

• Lukitse kiskon lukitusnuppi sahan pään ollessa etuasennossa, lukitse jiirivarsi täysin vasempaan jiirikulmaan, liu’uta rajasuoja

kokonaan sisään ja lukitse viisteen lukitusnuppi

sahan pään ollessa pystyasennossa, jotta työkalu olisi mahdollisimmankompakti.

• Käytä aina kuljetuskahvaa

Ominaisuudet ja ohjaimet

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. Jiirin hallinta (KuvaA1, H) Jiirin lukituskahva

mahdollistavat sahan asettamisen 60° oikeaan ja 50° vasempaan kulmaan. Aloita jiirisahaus nostamalla jiirin lukituskahva, painamalla jiirin lukituspainiketta ja asettamalla haluamasi jiirikulma kulma-asteikolla

. Paina jiirin lukituskahva alas jiirikulmanlukitsemiseksi. Ohita jiirin lukituspainike avaamalla jiirin lukitusnuppi ja painamalla jiirin säpin ohitusvipua

alaspäin. Poista ohitus painamalla jiirin säpin ohitusvipuaylöspäin. Viisteen lukitusnuppi (Kuva A2) Viisteen lukitusnupin avulla voit kallistaa sahan 49° vasempaan tai oikeaan kulmaan. Säädä viistekulma kääntämällä nuppia

vastapäivään. Sahan pää siirtyy helposti vasempaan tai oikeaan viistekulmaan, kun 0° viisteen ohitusnuppia on vedetty. Kiristä se kiertämällä viisteen lukitusnuppiamyötäpäivään. 0° Viisteen OHITUSVIPU (Kuva A2) Viisteen 0° pysäyttimen ohitusvipu

mahdollistaa sahan kallistamisen oikealle 0° merkinyli. Kun vipu on kytketty, saha pysähtyy automaattisesti arvoon 0°, kun se viedään ylös vasemmalta. Voit siirtää sen väliaikaisesti 0° asteen yli oikealle vetämällä viisteen lukitusnupista

. Kun nuppi vapautetaan, ohitusvipu kytkeytyy uudelleen päälle. Viisteen lukitusnuppi voidaan lukita, mutta ainoastaan nuppia 180°heiluttamalla. Kun viiste on 0°, ohitusvipu lukittuu paikoilleen. Voit käyttää ohitusvipua kallistamalla sahaa hiukanvasemmalle. 45°Viisteen pysäyttimen ohitusvipu (KuvaI) Sahassa on kaksi viisteen pysäyttimen ohitusvipua, yksi kummallakin puolella. Kallista sahaa vasemmalle tai oikealle, ohi 45°, painamalla 45° viisteen ohitusvipua

taaksepäin. Kun vipu on takana, saha voidaan kallistaa pysäyttimien yli. Kun 45° pysäyttimet tarvitaan, vedä 45° viisteen ohitusvipu eteen Päällyslistojen viistepidikkeet (KuvaI) Kun sahaat tasaisella alustalla olevaa päällyslistaa, sahassa on nopeasti ja helposti asetettava päällyslistojen pysäytin, vasemmalla tai oikealla (ks. Tasaisten päällyslistojen sahaus ja Yhdistelmätoimintojen käyttö). Päällyslistojen viistepidikettä

voidaan kiertää, jotta se koskettaisi päällyslistojensäätöruuvia. Päällyslistan viistepidikkeen kääntämiseksi on poistettava kiinnitysruuvi, 22,5° viistepidike

ja 30° päällyslistan viistepidike

. Käännä päällyslistan viistepidikettä

niin, että 30° -teksti osoittaa ylöspäin. Kiinnitä ruuvi uudelleen 22,5° -viistepidikkeen ja päällyslistojen viistepidikkeen kiinnittämiseksi. Tämä ei vaikutatarkkuusasetukseen. 22,5° Viistepidikkeet (KuvaI) Sahassa on nopeasti ja tarkasti asetettava 22,5° viiste vasemmalle tai oikealle. 22,5° viistepidikettä

voidaan kiertää, jotta se koskettaisi päällyslistojen säätöruuvia

Kiskon lukitusnuppi (Kuva A1) Kiskon lukitusnuppi

mahdollistaa sahan pään lukitsemisen tiukasti, jotta se ei liukuisi kiskoilla

. Tämä on tarpeen tietynlaisia sahauksia suorittaessa tai sahaakuljettaessa. Urapysäytin (Kuva A2) Urapysäytin

mahdollistaa terän sahaussyvyyden rajoittamisen. Pysäytin on hyödyllinen esimerkiksi uurteutuksessa ja pitkissä pystysuorissa sahauksissa. Kierrä urapysäytintä eteenpäin ja säädä syvyyden säätöruuvia

haluamasi sahaussyvyyden asettamiseksi. Varmista säätö kiristämällä siipimutteria

. Kun urapysäytin kierretään sahan takaosaan, uran pysäytystoiminto ohitetaan. Jos syvyyden säätöruuvi on liian kireällä käsin löysäämistä varten, tuotteen mukana toimitettua terän avainta

voidaan käyttää ruuvinlöystämiseen.128 SUOMI Lukitustappi (Kuva A1)

VAROITUS: Lukitustappia tulee käyttää vain sahaa kuljettaessa tai varastoidessa. ÄLÄ KOSKAAN käytä lukitustappiasahaustoimenpiteissä. Lukitse sahan pää ala-asentoon painamalla sahan päätä alaspäin, painamalla lukitustappia

sisään ja vapauttamalla sahan pään. Tällöin sahan pää pysyy turvallisesti alhaalla sahan liikuttamiseksi asemasta toiseen. Vapauta se painamalla sahan päätä alas ja vetämällä tappiulos. Liukumisen lukitusvipu (Kuvat J, T) Liukuva lukitusvipu

asettaa sahan paikoilleen peruslistan sahaamiseksi, kun sitä sahataan pystysuunnassa Kuvan Tmukaisesti. Oikeanpuoleinen alaskäännettävä pysäytin (Kuvat A1, A2) Oikeanpuoleinen alaskäännettävä pysäytin

on asennettu liukuva ohjaimeen

ja se voidaan kiertää taakse, kun sitä ei tarvita. Kun leikkaat useita samanlevyisiä kappaleita, kierrä oikeanpuoleinen alaskäännettävä pysäytin eteen, siirrä liukuva ohjain vaaditun etäisyyden päähän terästä (mitattava viivaimella) ja suorita leikkaus puulevyn ollessa pysäytintävasten. Säätäminen Jiirisaha on säädetään kokonaan ja tarkasti tehtaalla valmistusprosessin aikana. Jos lisäsäädöt ovat tarpeen kuljetuksen tai käsittelyn tai muun syyn vuoksi, säädä saha noudattamalla alla olevia ohjeita. Kun säädöt on suoritettu, ne jäävättarkoiksi. Kulma-asteikon säätäminen (KuvatH,K)

1. Vapauta jiirin lukituskahva

ja käännä jiirin vartta, kunnes jiirin lukituspainike

lukitsee sen 0° jiiriasentoon. Älä lukitse jiirinlukituskahvaa.

2. Aseta kulmaviivain sahan rajasuojaa ja terää vasten kuvan mukaisesti.

(Älä koske terän hampaiden kärkiä kulmaviivaimella. Muutoin mittaustulos on epätarkka.)

3. Jos sahanterä ei ole tarkalleen kohtisuorassa rajasuojaan, löysää neljää

jotka pitävät kulma-steikon

paikoillaan ja siittä jiirin lukituskahvaa ja asteikkoa vasemmalle tai oikealle, kunnes terä on kohtisuorassa rajasuojaan kulmaviivaimen mittauksenmukaan.

4. Kiristä neljä ruuvia uudelleen. Älä välitä jiirin osoittimen

luvusta tässävaiheessa. Jiirin osoittimen säätäminen (KuvaH)

1. Vapauta jiirin lukituskahva

siirtääksesi jiirin varren nolla-asentoon.

2. Kun jiirin lukituskahva on vapautettu, anna jiirin lukon asettua

paikoilleen, kun kierrät jiirin varren nolla-asentoon.

3. Huomaa jiirin osoitin

Kuvassa H. Jos osoitin ei osoita tarkalleen nolla-arvoa, löysää jiirin osoittimen ruuvia

joka pitää osoittimen paikoillaan, aseta osoitin uudelleen paikoilleen ja kiristäruuvi. Viisteviivain pöydän säämiseen (Kuvat A1, A2,I,L)

1. Kohdista terän viivain pöytään, lukitse varsi ala-asentoon

2. Aseta viivain terää vasten ja varmista, ettei viivain ole hampaanpäällä.

3. Löysää viisteen lukitusnuppia

ja varmista, että varsi on tiukasti 0° viisteen pysäytintä vasten (KuvaL).

4. Kierrä 0° viisteen säätöruuvia (

, Kuva I) 6 mm:n terän avaimella

tarpeen mukaan niin, että terä on 0° viistekulmassa pöytäännähden. Viisteen osoittimen säätäminen (KuvaI) Jos viisteen osoittimet

eivät ole nolla-asennossa, löysää ruuveja

jotka pitävät viisteen osoittimen paikoillaan ja siirrä niitä tarpeen mukaan. Varmista, että 0° viiste on oikein ja että viisteen osoittimet on asetettu ennen muiden viistekulmien ruuviensäätämistä. Viisteen pysäyttimen säätäminen 45° oikealle ja vasemmalle (Kuvat A2,I) Viisteen oikean 45° pysäyttimen säätäminen:

kokonaan ulos ennen sahan asettamistaviistoon.

2. Löysää viisteen lukitusnuppia

ja vedä 0° viisteen pysäytintä

viisteen pysäyttimenohittamiseksi.

3. Kun saha on kokonaan oikealla eikä viisteen osoitin

ole tarkalleen 45° kohdalla, käännä vasenta 45° viisteen säätöruuvia

13 mm:n terän avaimella

, kunnes viisteen osoitin on 45°kohdalla. Viisteen vasemman 45° pysäyttimen säätäminen:

kokonaan ulos ennen sahan asettamistaviistoon.

2. Löysää viisteen lukitusnuppia ja kallista päätävasemmalle.

3. Jos viisteen osoitin ei ole tarkalleen 45° kohdalla, käännä oikeaa 45°

viisteen säätöruuvia, kunnes viisteen osoitin on 45°kohdalla. Viisteen pysäyttimen säätäminen 22,5° (tai 30°) (Kuvat A2,I) HUOMAA: Säädä viistekulmia vasta sitten, kun 0° viistekulma ja viisteen osoitin onsäädetty. Liu’uta liukuvat ohjaimet kokonaan ulos ennen 22,5° tai 30° viisteensäätämistä. Aseta vasen 22,5° viistekulma kääntämällä vasenta 22,5° viisteen pidikettä

. Löysää viisteen lukitusnuppia

ja kallista pää kokonaan vasemmalle. Jos viisteen osoitin

ei ole tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvia

, joka koskettaa pidikkeeseen, 10 mm:n avaimella, kunnes viisteen osoitin on 22,5°kohdalla. Aseta oikea 22,5° viistekulma kääntämällä oikeaa 22,5° viisteen pidikettä. Löysää viisteen lukitusnuppia ja vedä 0° viisteen pysäytintä

viisteen pysäyttimen 0° ohittamiseksi. Kun saha on kokonaan oikealla eikä viisteen osoitin ole tarkalleen 22,5° kohdalla, käännä kruunun säätöruuvia

, joka on kosketuksissa pidikkeeseen, 10 mm:n terän avaimella, kunnes viisteen osoitin on tarkalleen 22,5°kohdalla. Rajasuojan säätäminen (Kuva A1) Rajasuojan yläosaa voidaan säätää välyksen mahdollistamiseksi, jolloin saha voidaan säätää kokonaan 49° vasemmalle jaoikealle.

löysäämällä rajasuojan säätönuppia

liu’uttamalla rajasuojaaylospäin.

2. Suorita kuiva ajo sahan ollessa pois toiminnasta ja tarkistavälys.

3. Säädä rajasuoja mahdollisimman lähelle terää maksimaalista

työkappaleen tukea varten vaikuttamatta kuitenkaan varren ylä- jaalaliikkeeseen.

4. Kiristä rajasuojan säätönuppihyvin.

5. Kun viistetoimenpiteet on suoritettu, aseta rajasuoja

uuteenpaikkaan. HUOMAA: Rajasuojien uriin ei saa mennä sahanpurua. Käytä harjaa tai paineilmaa alhaisella paineella puhdistaaksesi ohjaimenurat. Suojan toiminta ja näkyvyys (Kuva X) Sahan alasuojus

poistuu automaattisesti terän päältä, kun varsi viedään alas, ja se peittää terän, kun varsinostetaan. Suojus voidaan nostaa käsin, kun sahanteriä asennetaan tai poistetaan tai sahaa halutaan tutkia. ÄLÄ KOSKAAN NOSTA ALASUOJUSTA KÄSIN, ELLEI TERÄ OLEPYSÄHTYNYT. Kiskon ohjaimen säätäminen (Kuva A1) Tarkista kiskot

säännöllisesti välyksenvaralta. Vasen kisko voidaan säätää asetusruuvilla

. Välyksen pienentämiseksi voit käyttää 4 mm:n kuusiokoloavainta ja kiertää asetusruuvia asteittain myötäpäivään liu’uttamalla samalla sahan päätä taakse- jaeteenpäin. Jiirin lukon säätäminen (Kuvat A1,M) Jiirin lukitustankoa

tulee säätää, jos sahan pöytää voidaan liikuttaa, kun jiirin lukituskahva on lukittu (alhaalla).

1. Aseta jiirin lukituskahva

vapaaseen (ylös)asentoon.129 SUOMI TOIMINTA Käyttöohjeet

VAROITUS: Noudata aina turvaohjeita jamääräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen.

2. Kiristä uritettua ruuvimeisseliä käyttämällä jiirin lukitustanko kääntämällä

sitä myötäpäivään KuvanM mukaisesti. Käännä lukitusvartta, kunnes se on tiiviisti. Käännä sitä sitten vastapäivään yhden kierroksenverran.

3. Lukitse jiirin lukko uudelleen kulma-asteikon kolottomaan arvoon –

esim. 34° – ja varmista, ettei pöytäpyöri. Ennen käyttämistä

• Asenna sopiva sahanterä. Älä käytä erittäin kuluneita teriä. Työkalun enimmäispyörimisnopeus ei saa ylittää sahanterän enimmäispyörimisnopeutta. Älä käytä hioviateriä.

• Tarkista hihnan suoja

vaurioiden varalta ja alasuojan

• Asenna pöydän jatkeet sahan jalustan molemmille puolille. Katso osio Pöydän jatkeidenasentaminen.

• Anna terän leikata vapaasti. Älä sahaaväkipakolla.

• Anna moottorin saavuttaa täydet kierrokset ennensahaamista.

• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukastikiinni.

• Vaikka tällä sahalla on mahdollista sahata puuta ja monia ei-rautametalleja, käyttöohjeissa viitataan vain puun sahaamiseen. Samat perusohjeet pätevät myös muiden materiaalien sahaukseen. Älä sahaa rautametalleja (rautaa ja terästä), kuitusementtiä tai kiveä tälläsahalla!

• Käytä kitapalaa. Älä käytä konetta jos kitapalan ura on leveämpi kuin12mm.

• Liitä saha ulkoiseenpölynpoistolaitteeseen.

• Katso suojuksen rakojen läpi, kun seuraat piirrettyälinjaa. Liipaisukytkin (KuvaA2) Kytke saha päälle painamalla lukitusvipua

vasemmalle, paina sitten liipaisukytkintä

. Saha toimii kytkintä painettaessa. Anna terän saavuttaa täysi nopeus ennen sahaamista. Sammuta saha vapauttamalla kytkin. Anna terän pysähtyä ennen sahan pään nostamista. Kytkintä ei voida lukita päälle. Liipaisukytkimessä on reikä

sahan lukitsemiseksi pois päältäriippulukolla. Sahassa ei ole automaattista terän sähköjarrua, mutta sahanterä pysähtyy 10sekunnin kuluessa liipaisukytkimen vapauttamisesta. Sitä ei voida säätää. Jos pysähtyminen kestää toistuvasti yli 10 sekuntia, anna valtuutetun DeWALT -huoltopalvelun huoltaatyökalu. Varmista aina, että terä on pysähtynyt ennen sen poistamistauurroslevystä. Pölyn poisto (Kuvat A2, C, Z)

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Tahaton käynnistyminen aiheuttaavahingon.

VAROITUS: Tiettyä pölyä (esim. tammen tai pyökin pöly) pidetään syöpää aiheuttavana, erityisesti puun käsittelyssä käytettyjä lisäaineitakoskien.

• Käytä ainapölynpoistojärjestelmää.

• Varmista työtilan hyvätuuletus.

• Hyväksyttävän hengityssuojaimen käyttö onsuositeltavaa.

HUOMIO: Älä koskaan käytä tätä sahaa, jos pölypussi tai DeWALT -pölynpoistolaite ei ole paikoillaan. Puusta syntyvä pöly voi aiheuttaahengitysongelmia.

HUOMIO: Tarkista ja puhdista pölypussi aina käytönjälkeen.

VAROITUS: Poista pölypussi tai irrota pölynpoistolaite alumiinia sahatessa tulipalovaaranvälttämiseksi. Jiirisahassa on sisäänrakennettu pölynpoistoportti

, joka voidaan liittää joko pölypussiin

, 33mm suuttimiin tai suoraan DeWALT

AirLock-liitäntään (DWV9000-XJ). Noudata työstettäviin materiaaleihin soveltuvia paikallisiamääräyksiä. Pölypussin kiinnittäminen (Kuva C)

Kuvan Cmukaisesti. Pölypussin tyhjentäminen (Kuva C)

sahasta, ravista pölypussia kevyesti tai napauta sitä sentyhjentämiseksi.

2. Asenna pölypussi takaisin pölynpoistoporttiin

Kaikki pöly ei välttämättä irtoa pussista. Tämä ei vaikuta sahan suorituskykyyn, mutta sahan pölynpoistoteho heikkenee. Voit palauttaa sahan pölynpoistotehon painamalla jousen pölypussin sisään sen tyhjentämisen yhteydessä ja napauttamalla sitä roskakorin tai jäteastiansivuun. Ulkoinen pölyn poisto (Kuva Z) Käytä erityistä pölyluokan M pölynimuria, kun haluat imuroida terveydelle erityisen haitallista tai karsinogeenistä kuivaapölyä. Liittäminen AirLock-yhteensopivaan pölynpoistolaitteeseen (KuvaZ) Jiirisahan pölynpoistoportti

WALT AirLock -liitäntäjärjestelmään. AirLock mahdollistaa nopean ja varman pölynpoistoletkun

jiirisahanliittämisen.

1. Varmista, että holkki AirLock-liittimessä

on avattu. Kohdista holkin urat

ja AirLock-liitin kuvan mukaisesti sen vapauttamiseksi jalukitsemiseksi.

2. Paina AirLock-liitin pölynpoistoporttiin

Valitse sopivin terä kohdasta Sahanterät luvussa Valinnaisetlisävarusteet. Varmista, että kone on sijoitettu ergonomisesti pöydän korkeus ja vakaus huomioiden. Koneen paikka tulee valita niin, että käyttäjällä on hyvä yleisnäkymä ja tarpeeksi vapaata tilaa koneen ympärillä, mikä mahdollistaa työkappaleen käsittelynrajoituksetta. Jotta vähennetään tärinän vaikutukset, varmista, että ympäristölämpötila ei ole liian kylmä, kone ja lisävarusteet on hyvin huollettu ja työkappaleen koko on sopiva tällekoneelle. Kytke saha asuinrakennuksen 50Hz -virtalähteeseen. Katso jännite arvokilvestä. Varmista, ettei johto häiritsetyöskentelyä. Oikeat kehon ja käden asennot (Kuvat N1, N2)

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitämällä kädet AINA oikassa asennossa Kuvan N1mukaisesti.

VAROITUS: Voit vähentää vakavan henkilövahingon vaaraa pitelemällä työkalua AINA tiukassaotteessa.

• Älä laita käsiä leikkuualueen lähelle. Pidä kädet vähintään 100 mm:n päässäterästä.

• Pidä työkappaletta tiukasti pöydällä ja ohjaimessa katkaistessasi. Pidä kätesi paikallaan, kunnes kytkin on vapautettu ja terä pysähtynytkokonaan.

• SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. ÄLÄ ASETA KÄSIÄ RISTIIN KUVAN N2MUKAISESTI.

• Pidä molemmat jalat vakaasti lattialla ja säilytä oikea tasapaino. Kun siirrät jiirisahaa vasemmalle ja oikealle, seuraa sitä ja seiso hiukan sahanteränvieressä.130 SUOMI

3. Kierrä holkki lukittuunasentoon.

HUOMAA: Holkin sisällä olevat kuulalaakerit lukittuvat aukkoon ja varmistavat liitännän. Jiirisaha on nyt liitetty tiukastipölynpoistolaitteeseen. XPS™ LED-valojärjestelmän käyttö (Kuvat A1, A2) HUOMAA: Jiirisaha tulee kytkeävirtalähteeseen. XPS™ LED-valojärjestelmässä on virtakytkin

. XPS™ LED-valojärjestelmä toimii sahan liipaisukytkimestä erillään. Valon ei tarvitse välttämättä palaa, kun sahaakäytetään. Puukappaleen viivamerkintää pitkin sahaaminen:

1. Kytke XPS™-järjestelmä päälle ja vedä käyttökahva

alas, jotta sahanterä siirtyy puukappaleen lähelle. Terän varjo tulee näkyviinpuukappaleeseen.

2. Kohdista piirretty linja terän varjon reunaan. Jiiriä tai viistekulmia voi olla

tarpeen säätää, jotta terä kohdistuisi tarkalleen piirrettyynlinjaan. Läpileikkaukset (Kuvat A1, A2,O,P) Jos liukumistoimintoa ei käytetä, varmista, että sahanterä painetaan mahdollisimman taakse ja että kiskon lukitusnuppi

kiristetään. Tämä estää sahan liukumisen kiskoja pitkin työkappaleen ollessa kytkettypaikoilleen. Useiden kappaleiden sahaaminen ei ole suositeltavaa, mutta se voidaan tehdä turvallisesti varmistamalla, että kaikki kappaleet pysyvät tiukasti pöytää ja rajasuojaavasten. Pystysuora katkaisusahaus

1. Aseta ja lukitse jiirivarsi nolla-asentoon, ja pidä puukappaletta tiukasti

on kiristetty, kytke saha päälle painamalla lukituksen vapautusvipua

3. Kun saha saavuttaa täyden nopeuden, laske varsi tasaisesti ja

hitaasti puun sahaamiseksi. Anna terän pysähtyä kokonaan ennen varrennostamista. Liukukatkaisu (Kuva O) Kun mitoiltaan yli 51 x 115mm (51 x 82mm viistekulmassa 45°) työstökappaletta sahataan, käytä ulos-alas-taakse -liikettä, kun kiskon lukitusnuppi

onlöysä. Vedä sahaa ulospäin itseäsi kohti, laske sahan pää alas työkappaleeseen kohti ja paina hitaasti sahaa taaksepäin sahaustoimenpiteensuorittamiseksi. Älä anna sahan päästä kosketuksiin työkappaleen yläosaan, kun vedät sitä ulospäin. Saha voi siirtyä itseesi päin ja aiheuttaa näin henkilövahinkoja tai vaurioittaatyökappaletta. Poikittainen jiirisahaus (Kuva P) Jiirikulma on usein 45° kulmien toteuttamiseksi, mutta se voidaan asettaa nollasta 50° vasemmalle tai 60° oikealle. Toimi samalla tavoin kun suorassa pystysuuntaisessapoikkileikkauksessa. Kun jiirisahaat leveydeltään yli 51 x 105mm kokoisia työkappaleita, joiden pituus on tätä lyhyempi, aseta aina pitempi sivu rajasuojaavasten. Viistoleikkaus (Kuvat A1, A2) Viistekulmat voidaan asettaa arvosta 49° oikealta 49° vasemmalle ja ne voidaan sahata jiirivarren ollessa välillä 50° vasemmalle tai 60° oikealle. Katso osiosta Ominaisuudet ja ohjaimet lisätietoaviistejärjestelmästä.

1. Löysää viistelukkoa

, ja siirrä sahaa vasemmalle tai oikealle. Rajasuojaa

tulee siirtää välyksen mahdollistamiseksi. Kiristä rajasuojan säätönuppi

suojien sijoittamisenjälkeen.

2. Kiristä viistelukkohyvin.

Joissakin äärimmäisissä kulmissa oikea rajasuoja voidaan poistaa. Katso osiosta Rajasuojan säätäminen luvussa Säädöt tärkeitä lisätietoja rajasuojien säätämiseksi tiettyjä viisteleikkauksiavarten. Voit poistaa oikean rajasuojan kiertämällä rajasuojan säätönuppia

useita kertoja auki ja liu’uttamalla rajasuojan ulos. Rajasuoja on kiinnitetty alustaan köydellä, jotta se pysyisitallessa. Sahauksen laatu Leikkauksien tasaisuus riippuu monesta eri tekijästä, kuten sahattavasta materiaalista, terätyypistä, terän terävyydestä jasahausnopeudesta. Kun haluat suorittaa mahdollisimman tasaisia sahauksia päällyslistoihin ja muihin tarkkuustöihin, terävä (60 hampaan karbidi) terä ja hitaampi ja tasainen sahausnopeus tuottavat odotetuttulokset.

VAROITUS: Varmista ettei sahattava materiaali siirry paikaltaan sahattaessa. Kiinnitä työstökappale kunnolla. Anna sahanterän pyörimisliikkeen pysähtyä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteteippiä puuhun leikkauskohtaan. Sahaa teipin läpi ja poista teippi varovasti kun sahaus ontehty. Lävistämätön leikkaus (uurteitus ja uurtaminen) (Kuva A2) Sahassa on urapysäytin

, syvyyden säätöruuvi

urituksen toteuttamiseen. Osioiden Poikkisahaus, viistoleikkaukset ja Yhdistelmäsahaus ohjeet on tarkoitettu materiaalin koko paksuuden leikkaamiseen. Saha voi suorittaa myös lävistämättömiä leikkauksia urien tai uurroksien muodostamiseksimateriaaliin. Uurteitus (Kuvat A1, A2) Katso lisätietoa leikkaussyvyyden asettamisesta osiosta Urapysäytin. Tarkista haluamasi leikkaussyvyys koekappaleenavulla.

1. Pidä puukappaletta tiukasti pöydällä ja rajasuojaa

vasten. Kohdista leikkausalue terän alla. Aseta sahan varsi etuasentoon terän ollessa alhaalla. Kytke saha päälle painamalla lukituksen vapautusvipua

. Paina sahan vartta tasaisesti taaksepäin uran leikkaamiseksi työstökappaleeseen.

2. Vapauta liipaisinkytkin sahan varren ollessa alhaalla. Nosta sahan varsi,

kun sahanterä on pysähtynyt kokonaan. Anna terän aina pysähtyä kokonaan ennen varrennostamista.

3. Uran leveyttä voidaan lisätä toistamalla vaiheet 1–2, kunnes haluttu

leveys onsaavutettu. Työkappaleen kiinnittäminen (KuvaB)

VAROITUS: Ennen sahausta kiinnitetty, tasapainotettu ja varmistettu työkappale voi olla epätasapainossa sahauksen jälkeen. Epätasapainossa oleva kuormitus voi kallistaa sahaa tai kaikkia sahassa kiinni olevia kappaleita, kuten pöytää tai penkkiä. Kun sahaat kappaletta, joka voi mennä epätasapainoon, tue työkappaletta oikein varmistaaksesi, että saha on tiukasti kiinni vakaassa tasossa. Vaarana onhenkilövahinko.

VAROITUS: Pidikkeen jalan on oltava kiinni sahan pohjan yläpuolella aina, kun pidikettä käytetään. Kiinnitä työkappale aina sahan pohjaan – älä kiinnitä sitä mihinkään muuhun työalueen kohtaan. Varmista, ettei pidikkeen jalka ole kiinni sahan pohjanreunassa.

HUOMIO: Käytä aina työkappaleen pidikettä hallinnan säilyttämiseksi ja henkilövahinkovaaran ja työkappaleen vaurioitumisvaaranvälttämiseksi. Käytä sahan mukana toimitettua materiaalinpidikettä

. Vasen ja oikea rajasuoja liukuu sivulta sivulle kiinnittämisen helpottamiseksi. Muita apuvälineitä, kuten jousikiristimiä, tankokiristimiä tai C-pidikkeitä voidaan käyttää tietyn kokoisiin ja muotoisiinmateriaaleihin. Pidikkeen asentaminen

1. Jalustassa on neljä suorakulmaista pidikkeen asennusreikää

: kaksi sahan etuosassa ja kaksi takaosassa alarajan alapuolella. Aseta pidike

yhteen neljästäreiästä. HUOMAA: Kun pidike asennetaan sahan takaosaan, pidikkeen varren on oltava yläasennossa niin, että pidikkeen varsi voidaan liu’uttaa asennusreikään pidikkeen siirtyessä rajanyli.

2. Löysää nuppia pidikkeen säätämiseksi ylös- tai alaspäin ja kiristä

työkappale tiukasti säätämällä hienosäädönnuppia.131 sUOMI hUOMAA: Aseta pidike vastakkaiselle puolelle pohjaa viisteen saavuttamiseksi. SUORITA AINA KUIVIA AJOJA (ILMAN VIRTAA) ENNEN SAHAUKSEN VIIMEISTELYÄ, JOTTA VOIT TARKISTAA TERÄN REITIN. VARMISTA, ETTEI PIDIKE OL SAHAN TAI SUOJIENTIELLÄ. Pitkien työkappaleiden tukeminen (KuvaD) TUE AINA PITKIÄKAPPALEITA. Käytä DE7023-XJ tai DE7033 -jalustoja

sahan pöydän leveyden parantamiseksi ja parhaiden tulosten saavuttamiseksi. Tue pitkiä työkappaleita kaikkia hyödyllisiä tapoja käyttäen, kuten sahapukkia tai vastaavaa laitetta käyttäen päiden alas putoamisenvälttämiseksi. Taulukehysten, laatikoiden ja muiden nelitahoisten esineiden leikkaaminen (KuvatQ, R) Kokeile yksinkertaisia toimenpiteitä muutaman kerran koekappaleisiin, kunnes ”totut” sahan käyttämiseen. Tämä saha on täydellinen väline kulmien jiirisahaukseen, katso esimerkki KuvastaQ. Kohde 1 KuvassaR osoittaa viisteen säädöllä tuotetun liitoksen. Kuvassa näkyvä liitos voidaan suorittaa jommalla kummallatavalla.

• Viisteen säätö: - Kahden reunan viiste säädetään 45°, jolloin tuloksena on 90°kulma. - Jiirisahan varsi lukitaan nolla-asentoon ja viisteen säätöarvoksi lukitaan 45°. - Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaavasten.

• Jiirisahauksen säätö: - Sama leikkaus voidaan suorittaa jiirisahaamalla oikea ja vasen puoli laajan pinnan ollessa rajasuojaavasten. Verhoilulistojen ja muiden kehyksien sahaus (KuvaR) Kohde 2 KuvassaR osoittaa liitoksen, joka on suoritettu asettamalla jiirin varsi 45° ja sahaamalla kaksi reunaa 90° kulman muodostamiseksi. Vastaavan liitoksen suorittamiseksi viisteen säätö on asetettava nollaan ja jiirin varsi 45°. Puukappale asetetaan laaja ja litteä puoli pöytää vasten ja kapea reuna rajasuojaavasten. Kaksi kohdetta KuvassaR ovat vain nelipuolisia kohteita. Koska sivujen määrä muuttuu, muuttuvat myös jiirin kulma ja viistekulma. Alla oleva taulukko sisältää kulmat eri muotoihin olettaen, että kaikki sivut ovatsamanpituisia. SIVUJEN LUKUMÄÄRÄ JIIRISAHAN KULMA TAI VIISTEKULMA 4 45° 5 36° 6 30° 7 25,7° 8 22,5° 9 20° 10 18° Jos jotakin muotoa ei ole taulukossa, käytä seuraavaa kaaviota: 180° jaettuna sivujen lukumäärällä on jiirin kulma (jos materiaalia sahataan pystysuunnassa) tai viistekulma (jos materiaalia sahataanalustalla). Yhdistetty jiiri- ja viistesahaus (KuvaS) Yhdistetyssä sahauksessa käytetään jiirikulmaa ja viistekulmaa samanaikaisesti. Tätä sahaustyyppiä käytetään kehyksien tai laatikoiden sahaamiseen viistoilla sivuilla, katso esimerkki KuvastaS.

VAROITUS: Jos sahauskulma vaihtelee kappalekohtaisesti, tarkista, että viisteen lukitusnuppi ja jiirisajan lukituskahva on kiinnitetty hyvin Ne on lukittava sen jälkeen, kun viistekulmaa tai jiirikulmaa onmuutettu. Alla oleva taulukko auttaa valitsemaan oikean viistekulman ja jiirisahan asetukset yleisissäyhdistelmäsahauksissa.

• Valitse haluamasi kulma A (KuvaS) ja määritä sen sijainti taulukonkaaressa.

• Katso siitä kohdasta suoraan alas ja näet oikean viistekulman ja suoraan toisella puolella näet oikeanjiirikulman.

• Aseta saha määritettyihin kulmiin ja suorita muutama harjoitus koekappaleisiin. Harjoittale leikattujen kappaleiden yhdessäpitämistä. EsIMERkkI: Voit toteuttaa 4-puolisen laatikon 26° ulkoisilla kulmilla (kulma A, KuvaS) käyttämällä ylhäällä oikealla olevaa kaarta. Määritä 26° sijainti kaaren asteikossa. Seuraa vaakasuoraa viivaa pitkin kummallakin puolella määrittääksesi sahan jiirikulman (42°). Seuraa samalla tavoin pystysuoraa viivaa pitkin ylös tai alas määrittääksesi viistekulman sahaan (18°). Kokeile sahausta aina muutamaan koekappaleeseen sahan virheettömien asetuksienvarmistamiseksi. Aseta tämä jiirikulma sahaan Laatikon puolen kulma (kulma ”A”) Aseta tämä viistekulma sahaan Lattialistojen sahaus (KuvatJ, T) Suorita suorat 90° leikkaukset asettamalla puukappale rajasuojaa vasten ja pitämällä sitä paikoillaan Kuvan T mukaisesti. Kytke saha päälle, anna terän saavuttaa täysi nopeus ja laske vartta tasaisesti leikkauksenajan. Lattialistojen sahaus 70 mm - 150 mm korkealla pystysuunnassa rajasuojaa vasten (Kuvat J, T) hUOMAA: Käytä liukuvaa lukitusvipua

, katso Kuva J, kun sahaat 70mm to 150mm listaa korkealla pystysuunnassa rajasuojaavasten. Aseta materiaali Kuvan Tmukaisesti. Kaikki sahaukset tulee suorittaa listan takaosa rajasuojaa vasten ja alaosa pöytäävasten. sisäkulma ulkokulma Vasen puoli Jiiri vasen 45° Säästä sahauksen vasen puoli Jiiri oikea 45° Säästä sahauksen vasen puoli Oikea puoli Jiiri oikea 45° Säästä sahauksen oikea puoli Jiiri vasen 45° Säästä sahauksen oikea puoli Korkeintaan 150 mm:n materiaalia voidaan sahata yllä mainitulla tavalla. Päällyslistojen sahaus (Kuvat A1, U1, U2) Tämä jiirisaha sopii hyvin päällyslistojen sahaamiseen. Jotta lista sopisi oikein, päällyslistat tulee jiirisahata erittäin tarkasti sahausyhdistelmääkäyttämällä. Tässä jiirisahassa on erityinen esiasetettu jiirin lukituskohta 22,5°, 31,6° ja 35,3° vasemmalla ja oikealla päällyslistojen sahaamiseksi oikeassa kulmassa ja viistekulman pidikkeet 22,5° ja 30° vasemmalla ja oikealla. Viistoasteikolla 7-PUOLInEn LAATIkkO 5-PUOLInEn LAATIkkO nELIÖLAATIkkO132 SUOMI Ennen käyttöä tulee tarkistaa huolellisesti yläsuojus, alasuojus ja pölykanava niiden virheettömän toiminnan varmistamiseksi. Varmista, että lastut, pöly tai työkappaleen palat eivät voi muodostaa tukosta johonkintoiminnoista. Jos työkappaleen paloja jää sahanterän ja suojuksien väliin, irrota kone virtalähteestä ja noudata kohdan Uuden sahanterän vaihtaminen tai asennus ohjeita. Poista jumiutuneet osat ja kokoa sahan teräuudelleen. Puhdista pöly ja puulastut säännöllisesti pohjan ja pyörivän pöydän ympäriltä JAALTA. Työvalon puhdistus

• Puhdista varoen sahauspöly ja jäämät valojen linsseistä vanupuikolla. Pölyn kertyminen voi estää valon toiminnan, jolloin se ei valaise oikeinsahauslinjaa.

• ÄLÄ käytä liuotusaineita; ne voivat muutoin vahingoittaalinssejä.

• Kun terä on poistettu sahasta, puhdista piki ja kertymätterästä. Pölykanavan puhdistus Kun saha on irrotettu sähköverkosta ja sahan pää on kokonaan ylhäällä, puhdista pölyt pölykanavasta käyttämällä matalapaineista ilmaa tai suuren halkaisijan omaavaaohjauspuikkoa. Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilmalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia jahengityssuojainta.

VAROITUS: Älä koskaan puhdista muita kuin metallipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaanesteeseen. Voiteleminen Tätä sähkötyökalua ei tarvitsevoidella. KUNNOSSAPITO Työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattomantoiminnan.

VAROITUS: Vakavan henkilövahingon vaaran vähentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Jos laite käynnistyy vahingossa, voi aiheutualoukkaantuminen. on merkki

myös arvossa 33,9°. Alla oleva taulukko sisältää oikeat asetukset päällyslistojensahaukseen. HUOMAA: On erittäin tärkeää kokeilla sahausta ensin koekappaleisiin! Ohjeet päällyslistojen sahaamiseen tasaisella alustalla ja yhdistelmätoimintoja käyttäen (KuvaU1)

1. Listan on oltava tasaisesti laaja takaosa alaspäin sahauspöytää

2. Aseta listan yläosa rajasuojaa vasten

3. Alla olevat asetukset on tarkoitettu 45°päällyslistoihin.

sisäkulma ulkokulma Vasen puoli Viiste vasen 30° Jiiripöytä oikealla 35.26° Säästä vasen sahauspää Viiste oikea 30° Jiiripöytä vasemmalla 35.26° Säästä vasen sahauspää Oikea puoli Viiste oikea 30° Jiiripöytä vasemmalla 35.26° Säästä oikea sahauspää Viiste vasen 30° Jiiripöytä oikealla 35.26° Säästä oikea sahauspää

4. Alla olevat asetukset ovat päällyslistan sahaukseen 52° yläkulmalla ja

38°alakulmalla. sisäkulma ulkokulma Vasen puoli Viiste vasen 33,9° Jiiripöytä oikealla 31,62° Säästä vasen sahauspää Viiste oikea 33,9° Jiiripöytä vasemmalla 31,62° Säästä vasen sahauspää Oikea puoli Viiste oikea 33,9° Jiiripöytä vasemmalla 31,62° Säästä oikea sahauspää Viiste vasen 33,9° Jiiripöytä oikealla 31,62° Säästä oikea sahauspää Vaihtoehtoinen tapa sahata päällyslistoja Kun päällyslistoja sahataan tätä sahaustapaa käyttäen, viistesahausta ei vaadita. Jiirikulmaa voidaan muuttaa minuuteilla ilman, että se vaikuttaisi viistekulmaan. Kun muita kuin 90° kulmia esiintyy, saha voidaan säätää niihin nopeasti jahelposti. Ohjeet sellaisten päällyslistojen sahaukseen, jossa kulmat ovat rajasuojan ja sahan pohjan välissä kaikissa sahauksissa (Kuva U2)

1. Aseta lista kulmaan niin, että sen alaosa (asennuksessa seinää

vasten asetettava osa) on rajasuojaa

vasten ja listan yläosa on sahataulukkoa vasten

tiukasti rajasuojaa ja sahauspöytäävasten. sisäkulma ulkokulma Vasen puoli Jiiri oikea 45° Säästä sahauksen oikea puoli Jiiri vasen 45° Säästä sahauksen oikea puoli Oikea puoli Jiiri vasen 45° Säästä sahauksen vasen puoli Jiiri oikea 45° Säästä sahauksen vasen puoli Erityiset sahaustoimenpiteet

VAROITUS: Älä koskaan aloita sahausta, ellei materiaalia ole kiinnitetty hyvin pöytään ja rajasuojaavasten. Alumiinin sahaus (Kuvt V1, V2) KÄYTÄ AINA SOPIVAA SAHANTERÄÄ, JOKA ON TARKOITETTU ALUMIININLEIKKAAMISEEN. Jotkin työkappaleet voivat vaatia pidikkeen tai kiinnittimen käyttöä liikkumisen estämiseksi sahauksen aikana. Aseta materiaali niin, että sahaat ohuinta poikkipintaa Kuvan V1 mukaisesti. KuvassaV2 on esitetty virheellinen tapa sahata näitäosia. Käytä kiinnitysvahan voiteluainetta alumiinia sahatessa. Levitä kiinnitysvaha suoraan sahanterään

ennen sahaamista. Älä koskaan levitä kiinnitysvahaa liikkuvaan terään. Vaha voitelee ja estää sirujen tarttumisenterään. Taipuneen materiaalin sahaus (Kuvat W1, W2) Kun sahaat taipunutta materiaalia, aseta se aina Kuvan W1 mukaisesti, älä koskaan aseta sitä kuten KuvassaW2. Jos materiaali asetaan virheellisesti, se puristaaterää. Muoviputkien tai muiden pyöreiden materiaalien sahaus Tällä sahalla voidaan sahata helposti muoviputkia. Se tulee sahata kuten puu ja sE TULEE KIINNITTÄÄ TAI SITÄ TULEE PITÄÄ HYVIN RAJASUOJAA VASTEN SEN PYÖRIMISEN ESTÄMISEKSI. Tämä on erityisen tärkeää kulmikkaita sahaustoimenpiteitäsuorittaessa. Suuren materiaalien sahaus (KuvaX) Joskus sahattava puukappale voi olla liian suuri alasuojuksen alle. Aseta tällöin oikea peukalo suojuksen yläosaan

ja kierrä suojusta ylöspäin työstökappaleen vaatiman tilan verran kuten KuvassaX. Vältä tätä mahdollisuuksien mukaan, mutta tarvittaessa saha toimii oikein ja suorittaa suuremman leikkauksen. ÄLÄ KOSKAAN SIDO, TEIPPAA TAI PIDÄ MUULLA TAVALLA SUOJUSTA AUKI SAHAN KÄYTÖNAIKANA.133 SUOMI Ympäristön suojeleminen Erilliskeräys. Tuotteita, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteet sisältävät materiaaleja, jotka voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet paikallisten määräyksien mukaisesti. Lisätietoa on saatavilla osoitteesta www.2helpU.com. Pidike: DW7090-XJ (Kuva B) Pidikkeellä

kiinnitetään työkappale tiukastisahauspöytään. Pikavapautussalvat: DWS5026-XJ Pölypussi: DW7053-QZ (Kuva C) Varustettu vetoketjulla helppoa tyhjennystä varten, pölypussi

kerää suurimman osan tuotetustasahanpölystä. Jalustat: DE7023-XJ, DE7033-XJ (Kuva D) Jalustalla

pidennetään sahan pöydänleveyttä. Pidikkeen kannattimet: DE7025-XJ (Kuva E) Pidikkeen kannattimilla

asennetaan sahatelineeseen. SAHANTERÄT: KÄYTÄ AINA 250 mm SAHANTERIÄ 30 mm REI’ISSÄ. NIMELLISNOPEUDEN ON OLTAVA VÄHINTÄÄN 4 800 KIERR./MIN. Älä koskaan käytä pienemmän halkaisijan teriä. Niiden käyttö ei ole turvallista Käytä ainoastaan poikkileikkauksen teriä Älä käytä jyrsimisteriä, yhdistelmäteriä tai teriä, joiden koukkukulmat ovat yli 5°.

Rakennussahanterät (ohut uurros, jossa on tartt umisen estävä reuna) Yleistarkoitus 250 mm 40 Hienot poikkileikkaukset 250 mm 60 Puunkäsittelyyn tarkoitetut sahanterät (tasaiset ja puhtaat leikkaustulokset) Hienot poikkileikkaukset 250 mm 80 Rautaa sisältämättömät metallit 250 mm 96 Lisävarusteet

VAROITUS: Muita kuin DeWALT -lisävarusteita ei ole testattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen kanssa vain DeWALT in suosittelemia varusteita vahingoittumisvaaranvähentämiseksi. Saat lisätietojajälleenmyyjältäsi.134 sVEnskA VARNING: För att minska risken för personskada, läsinstruktionshandboken. Definitioner: Säkerhetsriktlinjer Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessasymboler.

• Älä yritä leikata liian pieniä paloja.
