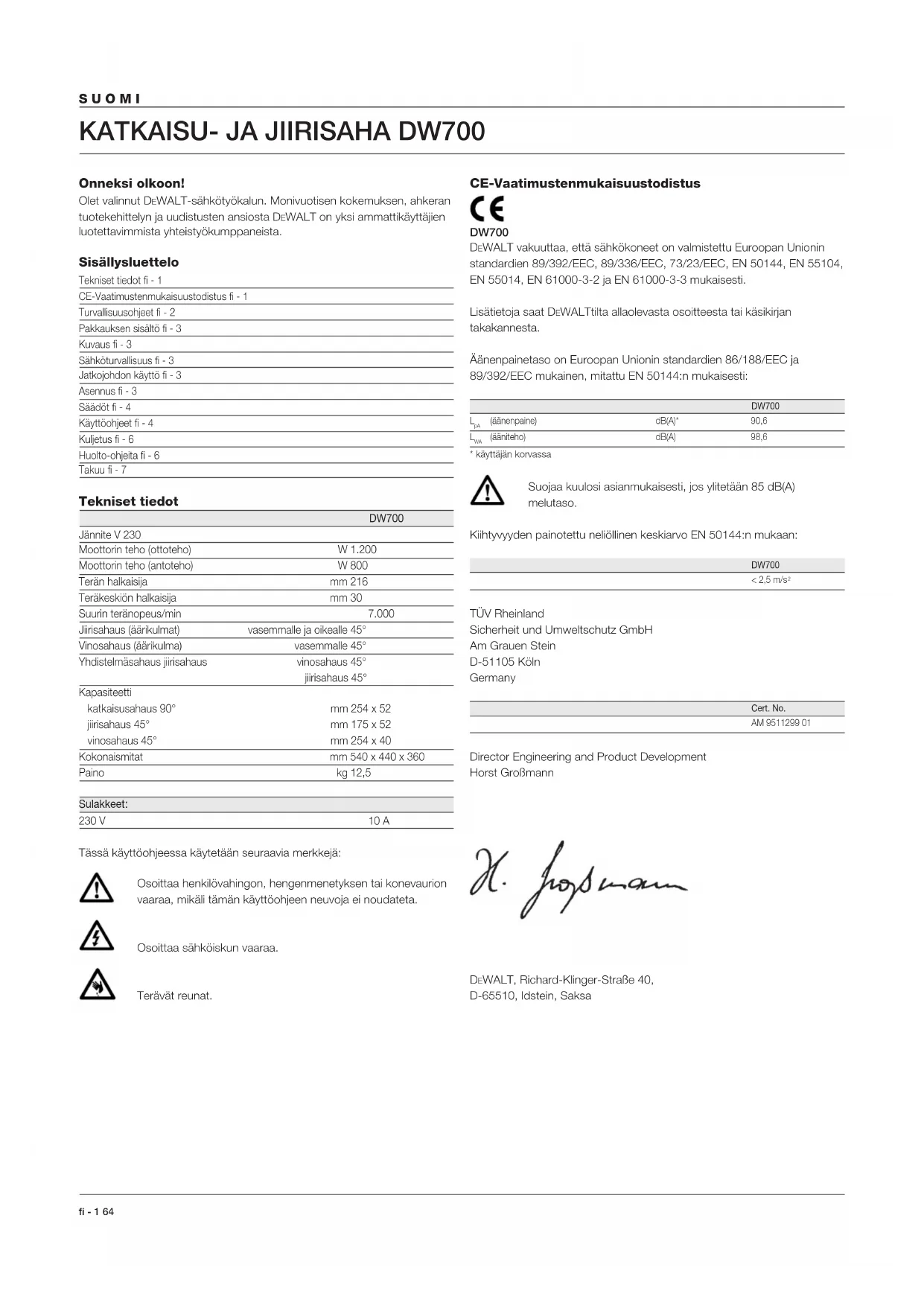

KÄYTTÖOHJE DW700 DEWALT

Onneksi olkoon! Olet valinnut DEWALT-sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DEWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Sisällysluettelo Tekniset tiedot fi - 1 CE-Vaatimustenmukaisuustodistus fi - 1 Turvallisuusohjeet fi - 2 Pakkauksen sisältö fi - 3 Kuvaus fi - 3 Sähköturvallisuus fi - 3 Jatkojohdon käyttö fi - 3 Asennus fi - 3 Säädöt fi - 4 Käyttöohjeet fi - 4 Kuljetus fi - 6 Huolto-ohjeita fi - 6 Takuu fi - 7 Tekniset tiedot DW700 Jännite V 230 Moottorin teho (ottoteho) W 1.200 Moottorin teho (antoteho) W 800 Terän halkaisija mm 216 Teräkeskiön halkaisija mm 30 Suurin teränopeus/min 7.000 Jiirisahaus (äärikulmat) vasemmalle ja oikealle 45° Vinosahaus (äärikulma) vasemmalle 45° Yhdistelmäsahaus jiirisahaus vinosahaus 45° jiirisahaus 45° Kapasiteetti katkaisusahaus 90° mm 254 x 52 jiirisahaus 45° mm 175 x 52 vinosahaus 45° mm 254 x 40 Kokonaismitat mm 540 x 440 x 360 Paino kg 12,5 Sulakkeet: 230 V 10 A Tässä käyttöohjeessa käytetään seuraavia merkkejä: Osoittaa henkilövahingon, hengenmenetyksen tai konevaurion vaaraa, mikäli tämän käyttöohjeen neuvoja ei noudateta. Osoittaa sähköiskun vaaraa. Terävät reunat. CE-Vaatimustenmukaisuustodistus DW700 DEWALT vakuuttaa, että sähkökoneet on valmistettu Euroopan Unionin standardien 89/392/EEC, 89/336/EEC, 73/23/EEC, EN 50144, EN 55104, EN 55014, EN 61000-3-2 ja EN 61000-3-3 mukaisesti. Lisätietoja saat DEWALTtilta allaolevasta osoitteesta tai käsikirjan takakannesta. Äänenpainetaso on Euroopan Unionin standardien 86/188/EEC ja 89/392/EEC mukainen, mitattu EN 50144:n mukaisesti: DW700

(äänenpaine) dB(A)* 90,6

(ääniteho) dB(A) 98,6* käyttäjän korvassa Suojaa kuulosi asianmukaisesti, jos ylitetään 85 dB(A) melutaso. Kiihtyvyyden painotettu neliöllinen keskiarvo EN 50144:n mukaan: DW700< 2,5 m/s

TÜV Rheinland Sicherheit und Umweltschutz GmbH Am Grauen Stein D-51105 Köln Germany Cert. No.AM 9511299 01 Director Engineering and Product Development Horst Großmann DEWALT, Richard-Klinger-Straße 40, D-65510, Idstein, SaksaSUOMI 65 fi - 2 Turvallisuusohjeet Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Säilytä käyttöohje kaikkien koneen käyttäjien ulottuvilla. Näiden ohjeiden lisäksi tulee aina seurata työsuojeluviranomaisten ohjeita. VAROITUS! Sähköiskujen, loukkaantumisten ja palovaaran ehkäisemiseksi on noudatettava seuraavia perusturvallisuustoimenpiteitä. 1 Käytä kuulosuojaimia Eri materiaaleja työstettäessä melutaso saattaa vaihdella ja kohota ajoittain yli 85 dB(A) rajan. Suojaa itsesi ja käytä aina kuulosuojaimia. 2 Pidä työskentelyalue järjestyksessä Epäjärjestys tuo mukanaan onnettomuusvaaran. 3 Ajattele työskentelyalueen vaikutusta työhösi Älä vie sähkötyökalua ulos sateeseen. Älä käytä sitä kosteissa tai märissä tiloissa. Järjestä työalueelle hyvä valaistus. Älä käytä sähkötyökaluja palavien nesteiden tai kaasujen läheisyydessä. 4 Suojaudu sähköiskuilta Vältä kosketusta sähköä johtaviin esineisiin, kuten putkiin, pattereihin, liesiin tai jääkaappeihin. 5 Varjeltava lapsilta Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Alle 16-vuotiaat tarvitsevat valvontaa. 6 Säilytä työkalua oikein Kun et käytä työkalua, säilytä sitä kuivassa paikassa. Huolehdi siitä, että säilytyspaikka on lukittu ja niin korkealla, etteivät lapset ylety sinne. 7 Älä ylikuormita sähkötyökalua Liiallisen leikkausvoiman käyttö tai liian suuri työkappaleen syöttönopeus voi ylikuormittaa koneen. Kone toimii paremmin ja turvallisemmin sille suunnitellulla suoritusalueella. 8 Valitse oikea sähkötyökalu Ohjekirjassa on selvitetty laitteen oikea käyttötarkoitus. Ota epävarmoissa tapauksissa yhteys DEWALTin edustajaan. Laitteen tai siihen liitetyn lisälaitteen käyttö ohjekirjan suositusten vastaisesti voi aiheuttaa henkilövahinkoja. Esim. älä sahaa käsipyörösahalla oksia tai polttopuita. 9 Pukeudu asianmukaisesti Älä käytä liian väljiä vaatteita tai koruja. Ne voivat tarttua liikkuviin osiin. Käytä ulkona työskennellessäsi kumihansikkaita ja liukumattomia kenkiä. Jos sinulla on pitkät hiukset, käytä hiusverkkoa. 10 Käytä suojalaseja Käytä suojalaseja, etteivät lastut työstettäessä pääse vahingoittamaan silmiä. Mikäli työstettäessä syntyy paljon pölyä, käytä kasvosuojaa. 11 Huolehdi sähköjohdon kunnosta Älä koskaan kanna konetta liitäntäjohdosta äläkä irrota pistoketta seinästä vetämällä johdosta. Suojaa liitäntäjohto kuumuudelta, öljyltä ja teräviltä reunoilta. 12 Kiinnitä työkappale oikein Tarkista aina, että työkappale on kiinnitetty kunnolla. 13 Älä kurottele Seiso aina tukevasti ja tasapainossa. 14 Hoida työkalua huolella Pidä työkalu puhtaana ja terät terävinä. Noudata työkalun huolto-ohjeita sekä terän/työkalun vaihto-ohjeita. Tarkista liitäntäjohdon kunto säännöllisesti ja anna alan ammattilaisen vaihtaa se tarvittaessa uuteen. Tarkista myös jatkojohto säännöllisesti ja uusi se tarvittaessa. Pidä työkalun kädensijat kuivina ja puhtaina öljystä ja rasvasta. 15 Ota pistoke pois pistorasiasta Irrota pistoke aina pistorasiasta, kun kone ei ole käytössä, kun huollat sitä tai kun vaihdat koneeseen esim. sahan-, poran- tai jyrsinterää. 16 Poista avaimet Poista säätöavaimet ja asennustyökalut koneesta ennen kuin käynnistät sen. 17 Vältä tahatonta käynnistämistä Älä kanna konetta sormet virtakytkimellä koneen ollessa kytkettynä sähköverkkoon. Tarkista, että virtakytkin on pois päältä kun laitat pistokkeen pistorasiaan. 18 Jatkojohdot ulkokäytössä Ulkona työskenneltäessä tulee aina käyttää ulkokäyttöön valmistettuja ja siten merkittyjä jatkojohtoja. 19 Ole tarkkaavainen Keskity työhösi. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt. 20 Tarkista, että sähkötyökalu on kunnossa ennen kuin laitat johdon pistorasiaan Ennen kuin otat koneen käyttöön, tarkista turvalaitteet ja kaikki koneen osat. Näin varmistat, että kone toimii sille asetettujen vaatimusten mukaisesti. Tarkista, että liikkuvat osat toimivat moitteettomasti ja että kaikki osat ovat kunnossa ja oikein asennetut. Tarkista myös, että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Vika suojausjärjestelmässä tai viallinen osa tulee korjata tai vaihtaa valtuutetussa ammattiliikkeessä, mikäli käyttöohjeissa ei toisin mainita. Viallinen virtakytkin tulee vaihtaa alan ammattiliikkeessä. Älä käytä sähkötyökalua, mikäli virtakytkin ei toimi kunnolla. 21 Turvallisuudeksi Käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja lisävarusteita ja -laitteita. Jonkin muun laitteen käyttö voi aiheuttaa onnettomuuden. 22 Korjauta koneesi DEWALTin valtuuttamalla huoltokorjaamolla. Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen. Turvallisuussyistä vain valtuutetut ammattilaiset saavat huoltaa sähkölaitteita. Erityisiä turvallisuusohjeita jiirisahojen käyttöä varten

• Varmista että terä pyörii oikeaan suuntaan. Pidä terä terävänä. Älä käytä suositeltua suurempia tai pienempiä teriä. Katso oikea terän tyyppi teknisistä tiedoista.

• Varmista että kaikki lukitusnupit ja puristinkahvat ovat tiukasti kiinni, ennen kuin aloitat sahauksen.

• Tarkista säännöllisesti, että moottorin ilma-aukot ovat puhtaat ja puruttomat.

• Tee laite jännitteettömäksi ennen huoltotöitä tai terän vaihtoa.

• Tutustu käyttöohjeeseen ennen lisätarvikkeiden tai aputyökalujen käyttöä. Lisätarvikkeen virheellinen käyttö voi aiheuttaa vahinkoa.

• Anna moottorin saavuttaa täydet kierrokset ennen sahausta.

• Nosta terä työstettävän kappaleen urasta ennen kuin vapautat virtakytkimen.

• Älä hitsaa sahaan kiinni mitään, mikä estää moottorituuletinta toimimasta.

• Älä työnnä kumpaakaan kättä terän lähelle, kun saha on liitettynä sähköverkkoon.

• Älä yritä sahata liian pieniä kappaleita.

• Älä koskaan yritä pysäyttää liikkuvaa terää asettamalla työkalun tms. terää vasten; seurauksena saattaa olla vakava onnettomuus.

• Älä käytä vioittunutta tai rikkinäistä sahanterää.

• Älä käytä hiomalaikkoja sahassa.

• Älä sahaa rautapitoisia tai raudattomia metalleja tai tiiltä. Muut mahdolliset vaarat Seuraavat vaarat ovat mahdollisia, kun käytät jiirisahaa: Turvallisuusohjeiden noudattamisesta ja suojusten käytöstä huolimatta tiettyjä vaaroja ei voi välttää. Näitä ovat: - Kuulon heikkeneminen. - Onnettomuusvaara, jonka sahanterän suojaamattomat osat aiheuttavat. - Tapaturmavaara, kun terää vaihdetaan. - Sormien jääminen puristuksiin, kun suojuksia avataan. - Terveysriskit, jotka aiheutuvat puun sahauksesta aiheutuvan pölyn hengittämisestä, erityisesti sahattaessa tammea, pyökkiä ja MDF-levyä.fi - 3 66 SUOMI Pakkauksen sisältö Pakkaus sisältää: 1 osittain koottu kone 1 Kuusiokoloavain 1 kiintoavain 1 216 mm kovametallinen sahanterä 2 pulttia 1 Vasteosa (ja kaksi ruuvia) 2 Pölynpoistosuuttimet 1 Käyttöohje 1 Hajoituskuva

• Tarkista etteivät kone, sen osat tai lisävarusteet ole vioittuneet kuljetuksen aikana.

• Lue tämä käyttöohje huolellisesti ennen koneen käyttöönottoa.

• Poista saha pakkauksesta varovasti. Kuvaus (kuva A1 & A2) DEWALT katkaisu- ja jiirisaha on suunniteltu ammattikäyttöön. Tämä tarkkuussaha voidaan säätää helposti ja nopeasti katkaisu-, vino-, jiiri- tai yhdistelmäsahausta varten. Mikäli työstettävä kappale asetetaan puunpalasen päälle, sahauskoko kasvaa 300 mm:llä.

1 Virtakytkin 2 Sahauspään lukituksen vapautin 3 Kantokahva 4 Kiinteä yläsuojus 5 Ulompi laippa 6 Teräpultti 7 Alempi teräsuojus 8 Vasteosa 9 Kiinteä pöytä 10 Teräura 11 Rajoitinvipu 12 Jiiripuristimen nuppi 13 Pyörivä pöytä/jiirivarsi 14 Jiiriasteikko 15 Vaste 16 Ylempi pölynpoistosuutin

17 Alempi pölynpoistosuutin 18 Sahauspään lukituskoukku 19 Vinosahauspuristimen nuppi 20 Vinosahausasteikko 21 Sahauspenkin asennusreiät 22 Alaslukituspainike 23 Poikittaistangot 24 Alaslukitustappi Lisävarusteet

25 Pöydän päätylevy 26 Tukiohjainkiskot 27 Materiaalin tukilevy 28 Materiaalin puristin 29 Kääntöpysäytin 30 Säädettävä jalusta 760 mm (suurin korkeus) 31 Jalusta

32 Pituusrajoitin lyhyitä työkappaleita varten (käytetään ohjauskiskojen [26] kanssa)

31 Jalusta 33 Pyöröpöytä Sähköturvallisuus Sähkömoottori on suunniteltu käytettäväksi vain yhdellä jännitteellä. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Kaapelin tai pistotulpan vaihto Kun vaihdat kaapelin tai pistotulpan, hävitä se turvallisesti. Pistoke, jossa on paljaita johtimia, on vaarallinen kiinnitettynä jännitteiseen pistorasiaan. Jatkojohdon käyttö Jos jatkojohtoa tarvitaan, käytä tämän laitteen vaatimuksiin sopivaa (katso arvokilven tiedot) suojamaadoitettua kaapelia. Jos käytät kaapelikelaa, keri kaapeli aina täysin auki. Asennus Vedä pistoke pistorasiasta aina ennen asennusta. Moottori ja suojukset on yhdistetty valmiiksi alustaan. Pölyn poisto DE7777 (lisävaruste) (kuva B)

• Pane letkut (34) suuttimiin (16) ja (17).

• Liitä letkut 3-tieliittimeen (36) sovittimilla (35) ja tuki kolmas reikä.

• Käytä aina kun voit purunpoistoimuria, joka on puun sahaamiseen liittyvien lastunpoiston direktiivien mukainen. Vasteen asentaminen (kuva A2 & C) Käytä aina jiiriosaa kaikissa sahauksissa!

• Työnnä sahauspäätä alas, jotta voit vetää alaslukituspainikkeen (22) ulos. Nosta sahauspäätä (kuva A2).

• Aseta ruuvit (37) & (38) ja aluslaatat (39) reikiin (40) kuvan mukaisesti (8) (kuva C). Johtopuristin (kuva D)

• Työnnä johto (41) johtopuristimeen (42). Sahauspään on voitava liikkua esteettömästi, joten jätä johdolle tarpeeksi liikkumavaraa. Sahan kiinnittäminen (kuva E) Saha voidaan asentaa tasaiselle ja vakaalle alustalle. Suositeltava työskentelykorkeus on 700 - 750 mm.

• Työnnä molemmat pultit (43) reikiin (21).

• Asenna saha aina tukevasti paikalleen, jottei se liiku. Sahanterän asentaminen (kuva A1 & F) Uuden terän hampaat ovat erittäin terävät - varo ettet loukkaa itseäsi.

• Pidä ulommaista laippaa (5) paikoillaan karalukolla (44) (kuva F).

• Löysää teräpulttia (6) kääntämällä sitä myötäpäivään 6 mm kuusioavaimella. Irrota teräpultti (6), aluslaatta ja ulompi laippa (5) (kuva A1).

• Paina yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2), jotta voit nostaa alinta teräsuojusta (7) ja irrottaa sahanterän (45).

• Asenna uusi sahanterä (45) sisemmän laipan (47) ulokkeeseen (46) ja varmista, että sahanterän alareunan hampaat osoittavat vastetta kohti (käyttäjästä poispäin) (fig. F).SUOMI 67 fi - 4

• Vaihda ulompi laippa (5) ja varmista, että kohdennuskorvakkeet (48) lukittuvat oikein, yksi moottorin kummallekin puolelle.

• Kiristä teräpultti (6) kääntämällä sitä vastapäivään pitäen samalla sahanterää paikoillaan karalukolla. Säädöt Vedä pistoke pistorasiasta aina ennen säätöjä. Jiirisaha on tarkoin säädetty tehtaalla. Mikäli säätöjä tarvitaan kuljetuksen, käytön tai jonkin muun syyn takia, toimi alla mainittujen ohjeiden mukaisesti. Kun säädöt on tehty, niiden pitäisi pysyä muuttumattomina. Poikittaistankojen säätäminen sahaussyvyyden pitämiseksi vakiona (kuva A1, G1 & G2) Terän on pyörittävä vakiosahaussyvyydessä koko pöydän pituudelta eikä se saa koskettaa kiinteään pöytään uran takana tai pyörivän varren etupuolella. Tämän vuoksi poikittaisvarsien on oltava täysin samansuuntaisesti pöydän kanssa, kun sahauspää on painettu kokonaan alas.

• Paina yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2) (kuva A1).

• Paina sahauspää kokonaan taka-asentoonsa ja mittaa korkeus pyöröpöydästä (13) ulomman laipan (5) pohjaan (kuva G1).

• Pidä sahauspää kokonaan alaspainettuna ja vedä sahauspää niin pitkälle ulos kuin se tulee.

• Mittaa korkeus kuvan G1 mukaisesti uudelleen. Molempien arvojen on oltava sama. Tee säädöt seuraavasti:

• Löysää ylemmän pölynpoistosuuttimen alla olevan kannattimen (50) lukkomutteri (49) ja säädä ruuvia (51) vähän kerrallaan tarpeen mukaan (kuva G2).

• Kiristä lukkomutteri (49). Tarkista aina ettei terä kosketa pöytään uran takana tai pyörivän varren etupuolella asennoissa 90° pystysuoraan ja 45° vinoon. Älä kytke sahaa päälle ennen kuin olet tarkistanut asian! Terän tarkistaminen ja säätäminen vasteeseen nähden (kuva A2 & H)

• Löysää jiiripuristinnuppia (12) kääntämällä sitä vastapäivään (kuva H).

• Vedä päätä alaspäin ja lukitse se tähän asentoon lukituspainikkeella (22) (kuva A2).

• Nosta rajoitinvipua (11) ja käännä sahauspäätä, kunnes pysäytin pysäyttää sen kohdassa jiiri 0°. Älä kiristä puristimen nuppia (12) (kuva H1).

• Sahaa vähintään 100 mm:n levyinen puunkappale poikki ja tarkista kulma. Jos sahanterä ei ole täsmälleen 90° kulmassa vasteeseen nähden:

• Vapauta puristimen nuppi (12), löysää lukkomutteria (52) ja pyöritä epäkeskotappia (53), jotta saat oikean kulman.

• Lukitse jiiripuristimen nuppi (12). Terän tarkistaminen ja säätäminen pöytään nähden (kuva A2, J1 - J3)

• Varmista että sahauspää on lukittu jiiriasentoon 0°.

• Vapauta vinosahauspuristimen kahva (19) työntämällä se alas (kuva A2).

• Paina sahauspäätä oikealle varmistaaksesi, että se on täysin pystysuorassa, ja kiristä vinosahauspuristimen kahva (19).

• Aseta suorakulmain (54) pöydälle terää (45) vasten (kuva J1). Älä kosketa sahanterän hampaiden kärkiä suorakulmaimella. Tee säädöt seuraavasti:

• Löysää vinosahauksen puristinta (19) (kuva A2).

• Säädä ruuvia (55) kuusioavaimella tarpeen mukaan (kuva J2).

• Tarkista että vinosahauksen osoitin (56) osoittaa 0° vinosahausasteikolla (20) (kuva J3).

• Ellei näin ole, löysää molempia ruuveja (57), siirrä asteikkoa (20) tarpeen mukaan ja kiristä molemmat ruuvit. Vinosahauskulman tarkistaminen ja säätäminen (kuva A2, J2 & K)

• Löysää vinosahauksen puristinta (19) (kuva A2).

• Siirrä sahan päätä vasemmalle, ääriasentoonsa.

• Tarkista astelevyn avulla, että kulma on täsmälleen 45° (kuva K).

• Jos on tarpeen tehdä säätöjä, löysää lukkomutteria (58) ja väännä vinosahauksen säätöruuvia (59) tarpeen mukaan (kuva J2). Kun teet tämän säädön, kannattele samalla sahauspäätä käsin, jolloin säätöruuvin kääntäminen helpottuu. Käyttöohjeet

• Noudata aina turvallisuusohjeita ja voimassa olevia sääntöjä.

• Älä käytä liikaa voimaa koneen käytössä, älä taivuta sahanterää. Vältä ylikuormitusta. Ennen käyttämistä:

• Asenna suositusten mukainen sahanterä. Älä käytä kuluneita sahanteriä. Sahan suurin pyörimisnopeus ei saa ylittää sahanterän suurinta pyörimisnopeutta.

• Anna terän leikata vapaasti. Älä sahaa väkipakolla.

• Anna moottorin saavuttaa täydet kierrokset ennen sahaamista.

• Varmista että kaikki lukitusruuvit ja kahvat ovat tiukasti kiinni. Koneen käynnistäminen ja sammuttaminen (kuva L)

• Kytke saha päälle painamalla liipasinta (1) samalla, kun puristat yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2) kuvan L mukaisesti.

• Kytke saha pois päältä vapauttamalla liipasin.

• Sahaa ei voi kytkeä toimimaan jatkuvasti. Sahausjäljen laatu Sahausjäljen tasaisuus riippuu monista tekijöistä, esim. sahattavasta materiaalista. Kun tarvitaan hyvin tasaista jälkeä listoja ja muita tarkkuustöitä varten, terävä sahanterä (60-hampainen karbiditerä) ja hitaampi, tasainen sahaus antaa paremman tuloksen. Varmista ettei sahattava materiaali siirry paikaltaan sahattaessa. Kiinnitä työstökappale kunnolla. Anna sahanterän pyörimisliikkeen pysähtyä aina ennen kuin nostat sahauspäätä. Jos puunkappaleen takaosa sahattaessa säröytyy, liimaa pala peiteteippiä puuhun leikkauskohtaan. Sahaa teipin läpi ja poista teippi varovasti kun sahaus on tehty. Jiirikulman asettaminen (kuva A1 & M) Jiirivarsi voidaan asettaa 0°, 15°, 22,5°, 30° ja 45° kulmaan vasemmalle ja oikealle valmiiden säätöjen mukaan. 30°:n kulmassa on käännettävä sisäke (60), joka antaa joko 30° tai 31,6° kulman.

• Löysää jiiripuristimen nuppia (12) ja nosta positiivista rajoitinvipua (11) vapauttaaksesi jiirivarren.

• Siirrä vartta haluamaasi kulmaan ja lukitse se jiiripuristimen nupilla (12).

• Kohdista jiirivarsi (13) siirtämällä varren reuna halutun asteikkomerkin kohdalle: - siirrettäessä 0°:sta oikealle: aseta varren vasen reuna haluttuun linjaan - siirrettäessä 0°:sta vasemmalle:.aseta varren oikea reuna haluttuun linjaan Varmista ettei tasauspätkä ole jiirisahauksessa kiilattu terän ja vasteen väliin, ts. tasauspätkäkulma on suurempi kuin 90°, jolloin terä ei nosta tasauspätkää ylös.SUOMI fi - 5 68

• Alla oleva kaavio auttaa sinua valitsemaan oikeat vino- ja jiiriasetukset tavallisimpia yhdistelmäsahauksia varten. Valitse haluamasi kulma “A” (kuva Q2) työpiirustuksestasi ja katso kulmaa vastaava kaari kaaviosta. Seuraa kaaviota suoraan alaspäin, niin löydät oikean vinosahauskulman ja suoraan poikittain, niin löydät oikean jiirikulman.

• Aseta sahasi kulmien mukaisesti ja tee ensin pari koesahausta.

• Harjoittele sahattujen kappaleiden yhdistämistä toisiinsa.

• Esimerkki: Nelikylkisen laatikon valmistaminen, jossa on 30° ulkokulmat (kulma “A”, kuva Q2), käytä ylempää oikeanpuolista kaarta. Etsi 30 kaaren asteikolta.

• Seuraa vaakasuoraan leikkaavaa viivaa kummallekin puolelle, niin löydät jiirikulman (23°).

• Seuraa vastaavasti pystysuoraan leikkaavaa viivaa ylös- tai alaspäin, niin löydät vinosahauskulman (40°).

• Kokeile aina ensin sahauskulmia jätepuuhun, jotta näet onko asetus oikea. Ei-rautametallien sahaaminen Kun sahataan ei-rautametalleja, konetta tulee käyttää ainoastaan viistesahaustoiminnolla. Suosittelemme, että vinoleikkaus- ja yhdistettyjä viistesahaustoimintoja ei käytettäisi ei-rautametalleihin. Konetta ei myöskään tule käyttää rautametallien sahaamiseen.

• Ei-rautametalleja sahattaessa tulee aina käyttää työkappaleen puristinta. Varmista, että työstettävä kappale on tiukasti paikalleen kiinnitetty.

• Käytä vain sellaisia sahanteriä, jotka sopivat ei-rautametallien sahaamiseen.

• Voiteluaineita käytettäessä vain vaha tai erotussuihke ovat suositeltavia. Älä käytä emulsioita tai sen tapaisia nesteitä.

• Liitä FI- tai DI-katkaisija koneen ja pääjohdon välille välttääksesi pienten metallilastujenaiheuttamia riskejä. FI-katkaisijan tulee täyttää seuraavat vaatimukset: nimellisjännite 230 V nimellisvirta 16 A reaktioaika < 15 ms sulamisvirta 30 mA Vinosahauksen asettaminen (kuva A2)

• Löysää vinosahauspuristimen nuppia (19) ja siirrä päätä vasemmalle vinoon.

• Samalla kun kannattelet sahauspäätä lukitse vinosahauspuristimen nuppi (19) tiukkaan. Pystysuora katkaisusahaus (kuva A1 & N)

• Löysää jiiripuristimen nuppia (12) ja nosta pysäytinvipua (11) ylöspäin (kuva A1).

• Lukitse jiirisalpa asentoon 0° ja kiristä jiiripuristimen nuppi.

• Aseta sahattava puukappale vastetta vasten.

• Tartu kantokahvasta (3) ja paina sahauspään lukituksen vapautinta (2) vapauttaaksesi sahauspään lukituksesta. Paina liipasinta (1) käynnistääksesi moottorin. Käynnistä sahaus mieluiten vasteen läheltä (kuva N).

• Paina sahauspäätä ja anna terän sahata työkappaleen katki. Älä pakota terää, vaan anna terän sahata vapaasti.

• Kun sahauspää on kokonaan alaspainettuna, vedä sitä hitaasti uran poikki viimeistelläksesi sahauksen.

• Kun sahaus on viimeistelty, vapauta liipasin ja lukituksen vapautin (2), ja siirrä sahauspää takaisin lepoasentoon.

• Tietyn tyyppisiä muoviprofiileja sahattaessa on suositeltavaa, että teet em. toimenpiteet päinvastaisessa järjestyksessä.

• Alempi teräsuojus on suunniteltu sulkeutumaan nopeasti, kun vapautin (2) vapautetaan. Jos teräsuojus ei sulkeudu sekunnin kuluessa, vie saha valtuutettuun DEWALT-huoltoliikkeeseen. Pystysuora jiirikatkaisu (kuva A1 & O)

• Löysää jiiripuristimen nuppia (12) ja nosta pysäytinvipua (11) ylöspäin (kuva A1).

• Siirrä sahauspäätä vasemmalle tai oikealle haluamaasi kulmaan (kuva O).

• Mikäli haluat jonkin kulman näiden väliltä, pidä sahauspäätä tukevasti paikallaan ja lukitse se kiristämällä jiiripuristimen nuppia.

• Varmista aina ennen sahausta, että jiiripuristimen nuppi on kunnolla lukittuna.

• Jatka kuten kohdassa “Kohtisuora sahaus”. Kun sahataan laudan päätä ja siitä jää vain pieni jäännöspala, aseta lauta sahauspöydälle siten, että irrotettava kappale (jäännöspala) jää sille puolen terää, missä jiirikulma suhteessa takavasteeseen on suurempi: - kun jiiri on vasempaan, jäännöspala jää oikealle; - jos taas jiiri on oikeaan, jää jäännöspala vasemmalle. Vino katkaisusahaus (kuva A2 & P) Vinosahauskulmaksi voidaan asettaa jokin kulma väliltä 0° ja 45° vasemmalle. Vinokulmat 45°:seen asti voidaan sahata jiirivarsi asetettuna nollan ja 45° jiirin välille oikealle tai vasemmalle.

• Löysää vinosahauspuristimen nuppia (19) ja aseta vinokulma haluamaksesi (kuva A2).

• Kiristä vinosahauspuristimen nuppi (19) kunnolla.

• Jatka kuten kohdassa „Kohtisuora sahaus“. Yhdistetty vino- ja jiirisahaus (kuva Q1 & Q2) Toimi seuraavasti, kun sahaat samanaikaisesti sekä vino- että jiirikulmia:Tämän tyyppistä sahausta tarvitaan valmistettaessa kehyksiä tai laatikoita, joissa on kaltevat sivut kuten kuvassa Q1. Mikäli sahauskulma vaihtelee joka sahauksessa, varmista että vinosahauspuristimen kahva ja jiiripuristimen nuppi on kiristetty kunnolla. Ne on kiristettävä aina sen jälkeen, kun vino- tai jiirisahauskulmaa on muutettu.

• Vaihda jalustan mukana toimitettavat lyhyet tukitangot epäsäännöllisiin kiskoihin pöydästä sille puolelle, millä pöytää käytetään.

• Noudata kaikkia pyöröpöydän mukana toimitettavia ohjeita. Suositeltava olevat sahanterät Kovametalliterä Käyttötarkoitus Halkaisija Hammastus (TCT) Negatiivinen Puu, levyt 216 24 leikkuukulma paksut muoviprofiilit Korkealaatuiset paneelit 216 48 (hienosahausjälki), ohuet muoviprofiilit Negatiivinen Ohuet muoviprofiilit 216 60 leikkuukulma (esim. sälekaihtimet, litteäkärkiset hampaat sähköputket) Ota yhteys myyjääsi halutessasi tietoja sopivista lisätarvikkeista. Kuljetus (kuva A1 & A2)

• Kun kuljetat sahaa, aseta vino- ja jiirisahakulmat asentoon 0°.

• Paina yhdistettyä alinta suojusta ja sahauspään lukituksen vapautinta (2).

• Paina sahauspäätä alas ja paina alaslukituspainiketta (22) (kuva A2).

• Vie sahanterä lepoasentoon.

• Käytä aina kantokahvaa (3) sahan kuljettamiseen. Huolto-ohjeita DEWALT sähkötyökalusi on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Voitelu Sähkötyökalusi ei tarvitse lisävoitelua. Puhdistus Pidä tuuletusaukot puhtaina ja puhdista runko säännöllisesti pehmeällä rievulla. Koneen ympäristöystävällinen hävitys Kun koneesi on käytetty loppuun, älä heitä sitä tavallisten roskien mukana pois, vaan vie se paikkakuntasi kierrätyskeskukseen tai jätä valtuutettuun DEWALTin huoltopisteeseen. Jatkuvan tuotekehittelyn seurauksena nämä tiedot saattavat muuttua. Niistä emme ilmoita erikseen. DI-katkaisijan tulee täyttää seuraavat vaatimukset: DIN VDE 0661 nimellisjännite 230 V nimellisvirta 16 A sulamisvirta 30 mA kaikkinapainen suljin L+N+PE PE-seuranta pienjännitepäästö Lisävarusteet Pölyn poisto Pölynpoistosarja DE7777, johon kuuluu 3 letkua, 3-tieliitin ja tarvittava kiinnitysmateriaali, on saatavana optimaalista pölynpoistoa varten. Työkappaleen puristaminen (kuva A3) Ei-rautametalleja sahattaessa tulee aina käyttää työkappaleen puristinta.

• Useimmiten terän liike riittää pitämään sahattavan materiaalin vakaasti vastetta vasten.

• Mikäli materiaalilla kuitenkin on taipumus nousta tai liukua eteenpäin vasteesta, käytä lisävarusteena saatavaa materiaalipuristinta (28). Lyhyiden työstökappaleiden sahaaminen (kuva A3) Pituusrajoitinta on hyvä käyttää silloin, kun sahaat lyhyitä työkappaleita (32) joko sarjana tai eripituisiksi yksittäiskappaleiksi. Pituusrajoitinta voidaan käyttää vain lisävarusteena saatavan ohjauskiskoparin (26) kanssa. Pitkien työstökappaleiden sahaaminen (kuva A3) Kannattele aina pitkiä työstökappaleita. Kuvassa A3 esitetään paras menettelytapa pitkien työstökappaleiden sahaukseen, kun sahaa käytetään vapaasti seisovana (kaikki osat on saatavina lisävarusteina). Nämä osat (jalustaa ja materiaalipuristinta lukuunottamatta) tarvitaan sekä sisä- että ulkosyöttöpuolelta: - Jalusta (31) (mukana toimitetaan asennusohjeet). - Ohjauskiskot (50 cm tai 1 m) (26). - Kannattimet (30) ohjauskiskojen tukemiseen. Älä käytä kannattimia koneen tukemiseen! Kannattimien korkeus on säädettävissä. - Materiaalitukilevyt (27). - Pöydän päätylevy (25) kiskojen tukemiseen (myös työskentelyyn työpenkin avulla). - Materiaalipuristin (28). - Kääntörajoitin (29).

• Aseta saha jalustalle ja sovita ohjauskiskot paikoilleen.

• Ruuvaa materiaalitukilevyt (27) tiukasti kiinni ohjauskiskoihin (26). Materiaalipuristin (28) toimii nyt pituusrajoittimena.

• Asenna pöydän päätylevyt (25).

• Asenna kääntörajoitin (29) takakiskoon.

• Käytä kääntörajoitinta (29) keskipitkiä ja pitkiä työkappaleita varten. Kääntörajoitin voidaan asettaa sivuttain tai kääntää pois tieltä, kun se ei ole käytössä. Pyöröpöydän käyttäminen (kuva A3 & A5) Pyöröpöytä (33) helpottaa suurten ja pitkien puukappaleiden käsittelyä (kuva A5). Se voidaan asentaa joko koneen vasemmalle tai oikealle puolelle. Pyöröpöytä edellyttää lisävarusteena saatavan jalustan käyttöä (kuva A3). Kokoa pyöröpöytä jalustan mukana toimitettavien ohjeiden mukaisesti.TAKUU

• 30 PÄIVÄN TYYTYVÄISYYSTAKUU • Jos et ole täysin tyytyväinen DEWALT-työkaluusi, palauta se myyjälle tai valtuutettuun DEWALT-huoltopisteeseen 30 päivän sisällä ostopäivästä, niin saat rahasi takaisin tai vaihtokoneen. Tuote on palautettava täydellisenä ja ostokuitti on esitettävä.

• YHDEN VUODEN ILMAINEN YLLÄPITOHUOLTO • DEWALT-työkalusi kunnossapito ja huolto suoritetaan ilmaiseksi 12 kuukauden sisällä ostopäivästä huoltopisteessämme. Ilmainen kunnossapitohuolto käsittää sähkötyökalujen työ- ja varaosakustannukset. Siihen ei sisälly tarvikekustannuksia. Ostokuitti on esitettävä.

• YHDEN VUODEN TAKUU • Jos DEWALT-tuotteesi menee epäkuntoon materiaali- tai valmistusvikojen takia 12 kuukauden sisällä ostopäivästä, vaihdamme vioittuneet osat uusiin tai vaihdamme koko yksikön ilmaiseksi edellyttäen, että:

• Tuotetta ei ole käytetty väärin.

• Valtuuttamattomat henkilöt eivät ole yrittäneet korjata sitä.

• Päiväyksellä varustettu ostokuitti esitetään. Tämä takuu tarjotaan lisäpalveluna kuluttajan lakisääteisten oikeuksien lisäksi. Lähimmän DEWALT-myyjäsi tai valtuutetun DEWALT-huoltpisteen osoitteen saat voimassaolevasta tuoteluettelosta tai ottamalla yhteyttä DEWALTiin. Maahantuoja Suomi: Black & Decker Oy SUOMI fi - 7 7071 sv - 1 SVENSKA
